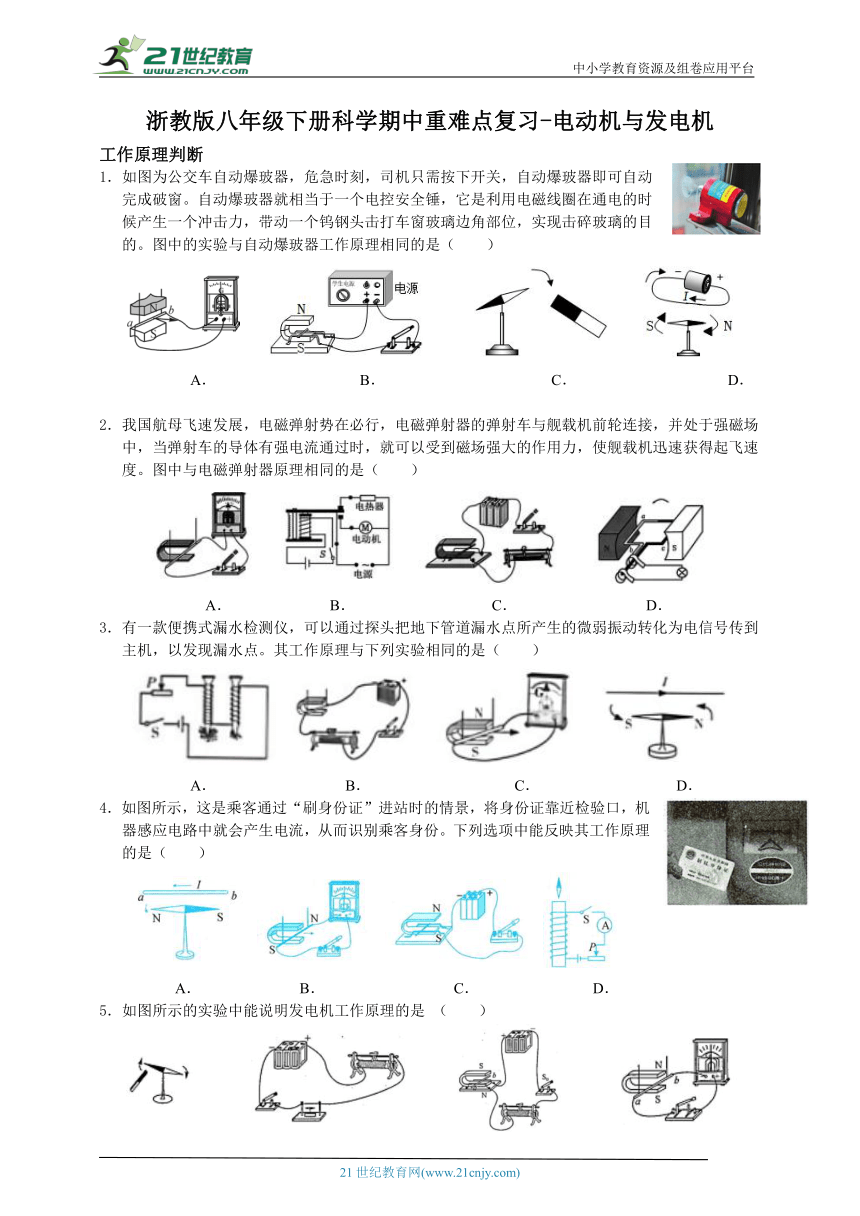

浙教版八年级下册科学期中重难点复习-电动机与发电机
工作原理判断
1．如图为公交车自动爆玻器，危急时刻，司机只需按下开关，自动爆玻器即可自动完成破窗。自动爆玻器就相当于一个电控安全锤，它是利用电磁线圈在通电的时候产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。图中的实验与自动爆玻器工作原理相同的是（　　）

A． B． C． D．
2．我国航母飞速发展，电磁弹射势在必行，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到磁场强大的作用力，使舰载机迅速获得起飞速度。图中与电磁弹射器原理相同的是（　　）
A． B． C． D．
3．有一款便携式漏水检测仪，可以通过探头把地下管道漏水点所产生的微弱振动转化为电信号传到主机，以发现漏水点。其工作原理与下列实验相同的是（　　）
A． B． C． D．
4．如图所示，这是乘客通过“刷身份证”进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。下列选项中能反映其工作原理的是（　　）
A． B． C． D．
5．如图所示的实验中能说明发电机工作原理的是 （　　）
A．磁极间有相互作用 B．通电导线周围存在磁场 C．通电导体在磁场中受力 D．电磁感应现象
发电机与电动机的应用
1．将扬声器、电池和电流表等元件连成如图电路。断开S2，反复快速闭合、断开开关S1，扬声器发出咔咔声；断开S2，闭合开关S2，反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。下列有关说法正确的是（　　）
A．扬声器发电的原理与动圈式话筒工作的原理相同
B．扬声器发声的原理与发电机发电的原理相同
C．扬声器发声时，将机械能转化为电能
D．电流表指针左右摆动，是因为磁场方向发生变化
2．小金制作了如图所示的“神奇转框”。金属框的上部中央位置与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，于是金属框就可以绕电池持续转动起来。下列有关叙述，错误的是………………………………………………………（　　）
A．柱形物一定具有导电性和磁性 B．电池输出的电能部分转化成机械能
C．若只颠倒电池的正负极，金属框的转动方向改变 D．金属框能转动起来是因为电磁感应
（1题图） （2题图） （3题图）
3．如图所示是实验室电流表的内部结构图，当线圈有电流通过时，线圈会带动指针一起偏转。下列说法不正确的是（　　）
A．电流表工作原理与电动机工作原理相似
B．电流表有一定量程是因为电流越大，指针0、受力越大
C．电流表有正负接线柱是因为电流方向影响指针受力方向
D．线圈中有电流通过时，把机械能转化为电能
4．世界上第一台电机的原理如图所示：在一个盘子内注入水银，盘子中央固定一个永磁体，盘子上方悬挂一根导线，导线的一端可在水银中移动，另一端跟电池的一端连接在一起，电池的另一端跟盘子连在一起，接通电路，悬挂的这根导线就能运动起来。下列说法正确的是 （　　）
A．工作时将机械能转化为电能
B．电机的原理是通电导线在磁场中受力运动
C．如果将盘内的水银换成水，那么悬挂的导线将运动得更快
D．把电池的正、负极对调，导线的运动方向不会改变
5．在科学晚会上，小科所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。甲、乙两线圈分别悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接构成一个闭合电路。用手推动乙线圈摆动时，甲线圈会随之摆动。对于这个过程，下列说法正确的是 （　　）
A．甲线圈相当于电源，乙线圈相当于用电器
B．推动乙线圈摆动时，电能转化为机械能
C．甲线圈随之摆动时，机械能转化为电能
D．甲线圈摆动是因为通电导体在磁场中受力运动
（4题图） （5题图） （6题图）
6．如图所示是模拟风力发电的模型，电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光，下列说法正确的是（　　）
A．电动机转动时把机械能转化为电能
B．发电机是利用电磁感应现象工作的
C．电源电压降低时，风扇a的转速不会改变
D．风力大小不会影响小灯泡的亮度
7．小应自制了一个直流电动机模型，如图所示。回形针做成两个支架，分别与电池两极相连。用漆包铜线绕成一个线圈，以线圈引线为轴，用小刀刮去轴的一端全部绝缘漆，另一端只刮去上半周绝缘漆。将线圈放在支架上，磁体放在线圈边，闭合开关，轻轻拨动线圈，此时线圈顺时针转动，则下列说法错误的是（　　）
A．若仅改变磁极方向，线圈会逆时针转动
B．若再增加一节干电池，线圈转动速度加快
C．刮去上半周绝缘漆，作用相当于换向器
D．工作时将机械能转化为电能
（7题图） （8题图）
8．用一个铁钉、一节电池、一根电线和一个纽扣强磁铁，可组装成一个演示用的简易电动机，组装过程如图所示。乙图中，把铁钉和磁铁连起来后就能竖直地吸在电池的正极上，丙图中，用电线把电池的负极和磁铁连接起来，就有电流通过磁铁和铁钉。关于简易电动机，下列说法正确的是（　 ）
A．若磁铁的N极朝下，S极朝上，则磁化后的铁钉的尖端为N极
B．磁铁与铁钉间的吸引力小于磁铁的重力
C．丙图中通过铁钉的电流方向是向上的
D．演示时，若要改变铁钉的转动方向，可以改变电流方向
9．在一次科学探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，他惊讶地发现灯丝在晃动。关于这种现象，下列说法正确的是（　　）
A．灯丝晃动是一种电流的磁现象 B．灯丝晃动时受力平衡
C．灯丝晃动是受到磁体的吸引作用 D．灯丝晃动是磁场对通电线圈的作用
（9题图） （10题图）
10．小科以塑料管为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光。下列说法错误的是（　　）
A．甲、乙电机转动
B．甲电机相当于发电机
C．乙电机工作原理是电磁感应
D．将电源正负极对调，灯泡亮度不变

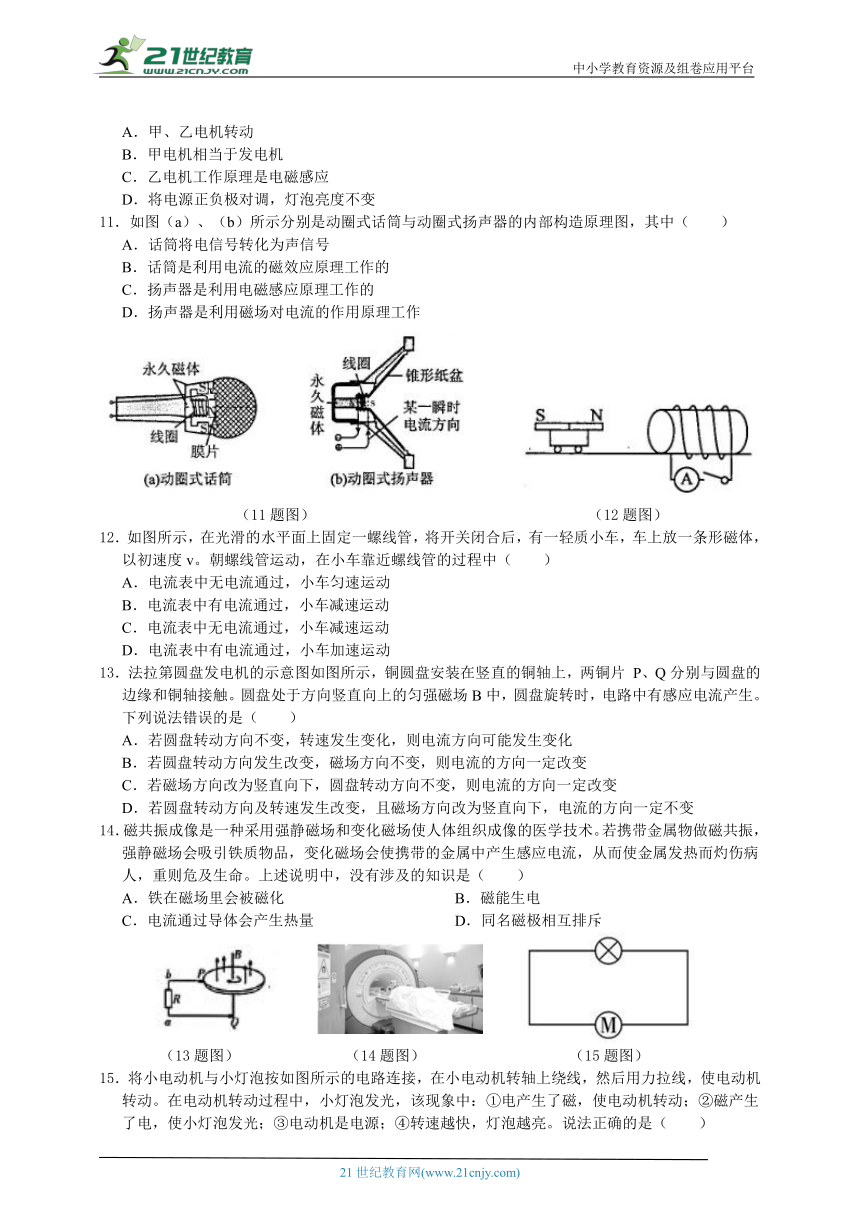

11．如图（a）、（b）所示分别是动圈式话筒与动圈式扬声器的内部构造原理图，其中（　　）
A．话筒将电信号转化为声信号
B．话筒是利用电流的磁效应原理工作的
C．扬声器是利用电磁感应原理工作的
D．扬声器是利用磁场对电流的作用原理工作
（11题图） （12题图）
12．如图所示，在光滑的水平面上固定一螺线管，将开关闭合后，有一轻质小车，车上放一条形磁体，以初速度v。朝螺线管运动，在小车靠近螺线管的过程中（　　）
A．电流表中无电流通过，小车匀速运动
B．电流表中有电流通过，小车减速运动
C．电流表中无电流通过，小车减速运动
D．电流表中有电流通过，小车加速运动
13．法拉第圆盘发电机的示意图如图所示，铜圆盘安装在竖直的铜轴上，两铜片 P、Q分别与圆盘的边缘和铜轴接触。圆盘处于方向竖直向上的匀强磁场B中，圆盘旋转时，电路中有感应电流产生。下列说法错误的是（　　）
A．若圆盘转动方向不变，转速发生变化，则电流方向可能发生变化
B．若圆盘转动方向发生改变，磁场方向不变，则电流的方向一定改变
C．若磁场方向改为竖直向下，圆盘转动方向不变，则电流的方向一定改变
D．若圆盘转动方向及转速发生改变，且磁场方向改为竖直向下，电流的方向一定不变
14．磁共振成像是一种采用强静磁场和变化磁场使人体组织成像的医学技术。若携带金属物做磁共振，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热而灼伤病人，重则危及生命。上述说明中，没有涉及的知识是（　　）
A．铁在磁场里会被磁化 B．磁能生电
C．电流通过导体会产生热量 D．同名磁极相互排斥
（13题图） （14题图） （15题图）
15．将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。在电动机转动过程中，小灯泡发光，该现象中：①电产生了磁，使电动机转动；②磁产生了电，使小灯泡发光；③电动机是电源；④转速越快，灯泡越亮。说法正确的是（　　）
A．①②③ B．①③④ C．①②④ D．②③④
16．如图所示是手摇发电机模型，下列说法中正确的（　　）
A．发电时，线圈在磁场中始终在切割磁感线
B．它是利用通电导体在磁场中受力原理发电的
C．灯泡发光的亮暗与手摇转盘转动方向有关
D．在一个周期，线圈内电流方向改变两次
（16题图） （17题图） （18题图）
17．在科学研究的道路上经常会出现令人惋惜的遗憾。例如1825年瑞士年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙。为避免磁铁的磁场对小磁针的作用，科拉顿把实验装置放在两个房间，在右边房间里把磁铁反复插人线圈，然后跑到左边房间里观察，结果没有看到小磁针偏转。下列说法中正确的是（　　）
A．该实验过程中没有发生电磁感应现象
B．通电导线周围产生磁场的现象叫电磁感应现象
C．科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转
D．科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针已停止偏转
18．如图甲所示是某人设计的振动发电装置，它由一个辐向形永久磁铁和一个套在辐向形永久磁铁槽中的线圈组成，磁场的磁感线均沿半径方向均匀分布（如图乙所示）。外力推动线圈框架的P端，使线圈沿轴线做往复运动，便有电流通过灯珠。关于此发电装置，以下说法不正确的是（　　）
A．该装置是利用电磁感应原理制成的 B．该装置是将机械能转化为电能
C．小灯珠中流过的电流是直流电 D．小灯珠中流过的电流是交流电
其他类
1．如图所示为直流电动机在两个不同时刻的工作原理图，下列分析正确的是（　　）
A．这两个时刻线圈中的电流方向相同
B．这两个时刻ab边中的电流方向相同
C．这两个时刻ab边受到的磁力方向不同
D．在同一个时刻ab边受到的磁力方向与cd边受到的磁力方向相同
（1题图） （2题图）
2．小张学习了“电与磁”的知识后，设计了如图所示的装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。下列说法正确的是（　　）
A．当左右移动cd时，ab不会运动
B．当左右移动ab时，cd会运动
C．当上下移动右侧磁体时，ab会运动
D．当左右移动cd时，右侧装置工作原理与电动机原理相同
3．如图所示，是“线圈不能连续转动”的三幅实验图，下列说法中不正确的是（　　）
A．三图中，导线ab与cd所受的磁力方向始终没有发生改变
B．乙图中，线圈能够连续往下转动变成丙图所示，是由于惯性
C．通电一段时间后，线圈abcd最终会停止在乙图所示的位置
D．只要开关始终闭合，线圈abcd一定会在乙图的平衡位置左右摆动，永不停止
4．线圈abcd转动过程中经过图甲、乙所示位置时，导线ab所受磁场力的方向（　　）
A．相反，是由于磁场方向相反
B．相反，是由于流过ab的电流方向相反
C．相同，是由于磁场方向流过ab的电流方向都发生了改变
D．相同，是由于磁场方向、流过ab的电流方向都没有改变
5．两根直导线互相垂直，但相隔一小段距离，如图15-2所示，其中导线 ab是固定的，另一根导线能自由转动。 当直流电流按图示方向通入两条导线时，导线cd将（　　）
A．逆时针方向转动，同时靠近导线ab B．顺时针方向转动，同时靠近导线ab
C．顺时针方向转动，同时远离导线ab D．逆时针方向转动，同时远离导线ab
（5题图） （6题图） （7题图）
6．如图所示，矩形线圈abcd在电磁铁两极之间，线圈两端的半圆环分别和两个电刷接触，电刷和电磁铁线圈串联，现在P、Q之间接一个直流电源，使线圈abcd绕OO'轴转动，则线圈转动的方向是
（　　）
A．P接正极，Q接负极时，线圈顺时针方向转动；P接负极，Q接正极时，线圈逆时针方向转动
B．P接正极，Q接负极时，逆时针转动；P接负极，Q接正极时，线圈顺时针方向转动
C．不论P、Q分别接正极还是负极，线圈都是逆时针方向转动
D．不论P、Q分别接正极还是负极，线圈都是顺时针方向转动
7．AB和CD是两根固定且平行的水平金属导轨，符号“×”表示垂直于纸面向里的磁场。现将铜棒EF和GH垂直放在导轨上，当拉动GH使其向左移动时，发现EF也向左移动；当拉动GH使其向右移动时，则（　　）
A．铜棒EF也向右运动 B．铜棒EF向左运动 C．铜棒EF不动 D．无法确定是否运动
8．如图所示，通电导线a、b固定不动，左磁体对a的作用力为Fa，右磁体对b的作用力为Fb，下列说法中，正确的是（　　）
A．Fa、Fb方向相反 B．Fa、Fb方向相同
C．Fa、Fb方向相反 D．Fa、Fb方向相同
9．将如图所示的通电线圈置于磁场中，在某时刻线圈平面刚好与磁感线的方向相平行，则下列说法正确的是 （　　）
A．ab 段与cd 段所受的磁场力大小相等，方向相反，线圈处于平衡状态
B．ab 段与cd段所受的磁场力大小不相等，但方向相反，故线圈处于不平衡状态
C．ab 段与cd段所受的磁场力大小不相等，方向也不相反，故线圈处于不平衡状态
D．ab 段与cd段所受的磁场力大小相等，方向相反，但不在同一条直线上，故线圈处于不平衡状态
（9题图） （10题图）
10．“通电导体在磁场中受到力的作用”也称为“磁场对电流的作用”，而这个力其实是 ×× ××导体内电荷运动时受到的力的合力。如图所示为一段通电导体在磁场中受到的力的示意图，则以下关于对带电粒子在均匀磁场中运动时的受力方向描述正确的是（　　）(“×”表示磁感线垂直纸面向里，“·”表示磁感线垂直纸面向外)
A． B． C． D．
11．如图所示，甲、乙两图中的矩形线圈，给它们通电，则下列说法中正确的是（　　）
A．甲中线圈转动，乙中线圈不转动 B．乙中线圈转动，甲中线圈不转动
C．甲、乙中的线圈都会转动 D．甲、乙中的线圈都不会转动
12．如图所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心的正上方某处开始下落，并穿过磁场（　　）
A．线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→d
B．线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→a
C．受磁场力的作用，线框要发生转动
D．线框中始终没有感应电流
13．如图所示是矩形线圈在磁场中运动的情景，其中能产生感应电流的是（　　）
A． B． C． D．
14．如图所示，水平放置一对磁极，将导体ab放在磁场中，ab与电流表相连，能产生感应电流的是（　　）
A．导体ab沿着磁感线方向，向左或向右移动
B．导体ab垂直磁感线的方向，向上或向下移动
C．导体ab沿着ab的方向，向前或向后移动
D．磁体向左或向右移动
15． 如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（　　）
A．在a、b、c、d四个位置时，导体中都有感应电流
B．在a、c两个位置时，导体中没有感应电流
C．在a、c两个位置时，导体中有感应电流且电流方向相同
D．在b、d两个位置时，导体中没有感应电流
（14题图） （15题图） （16题图）
16．线圈在磁场中的初始位置如图所示，若 ab边向下，cd边向上逆时针方向转动，导体切割磁感线，则电路中有感应电流，这时外部电路中的电流由A 经E到B，若外部电路中的电流由 B经E到A，则线圈可能是 （　　）
A．转过 180°时 B．转过 360°时 C．转过 270°时 D．转到 90°时
17． 如图所示的装置，“×”表示垂直于纸面向里的磁场的磁感线；在弹簧测力计下挂一个重为G 的软铁块，软铁块下方有一螺线管，螺线管两端导线与金属导轨ab、cd 相连，导体棒ef 平放在导轨上，当它向右滑动时，弹簧测力计示数将　 　（填“大于”“小于”或“等于”）G。 写出该实验涉及的两个物理现象：　 　。
（17题图） （18题图）
18．如图所示，AB和CD是两根固定且平行的水平金属导轨，符号“×”表示垂直于纸面向里的磁场的磁感线。现将铜棒EF和GH垂直放在导轨上，当拉动铜棒GH使其向左移动时，发现铜棒EF也向左移动，请你说明此过程中所包含的一条物理知识：　 　。若拉动EF使其向右移动，GH应向　 　（填“左”或“右”）移动。
19．小亮同学在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置。闭合开关S后，甲开始转动，同时用皮带带动乙转动，小灯泡发光。在此过程中，将电能转化为机械能的装置是　 　（填“甲”或“乙”）；乙的工作原理是　 　。如果要使甲的转动方向与原来相反，则应采取的措施是　 　。
20．如图所示，用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场中。当棒通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态（导线对金属棒的作用力忽略不计），则此时金属棒受到的磁场力方向为　 　。若要使橡皮筋处于拉伸状态，可以　 　（填“增大”或“减小”）电流。若只改变电流方向，则　 　（填“能”或“不能”）使橡皮筋处于拉伸状态。
（20题图） （21题图）
21．电动机在现代生产、生活中有广泛的应用，
（1）如图所示是电动机原理图，将 通电线圈abcd置于磁场中，线圈的ab、cd边受到　 　，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动前进的，遇到障碍时，只要按下倒车开关就能改变　 　来实现倒车。
（3）为了实现线圈持续转动，需要加一个换向器，说明换向器的作用　 。
答案解析部分
工作原理判断
1．B
2．C
3．C
4．B
5．D
发电机与电动机的应用
1．A
2．D
3．D
4．B
5．D
6．B
7．D
8．D
9．D
10．C
11．D
12．B
13．A
14．D
15．D
16．D
17．D
18．C
其他类
1．C
2．B
3．D
4．B
6．D
7．A
8．A
10．B
11．A
12．D
13．B
14．B
15．D
16．A
17．大于；电磁感应现象和磁化现象
18．铜棒GH切割磁感线产生感应电流（或铜棒EF 受到磁场力的作用）；右
19．甲；电磁感应现象；将电池组正、负极对调
20．竖直向上；减小；能
21．（1）力的作用
（2）电流方向
（3）当线圈稍转过平衡位置时可以自动改变线圈中的电流方向
