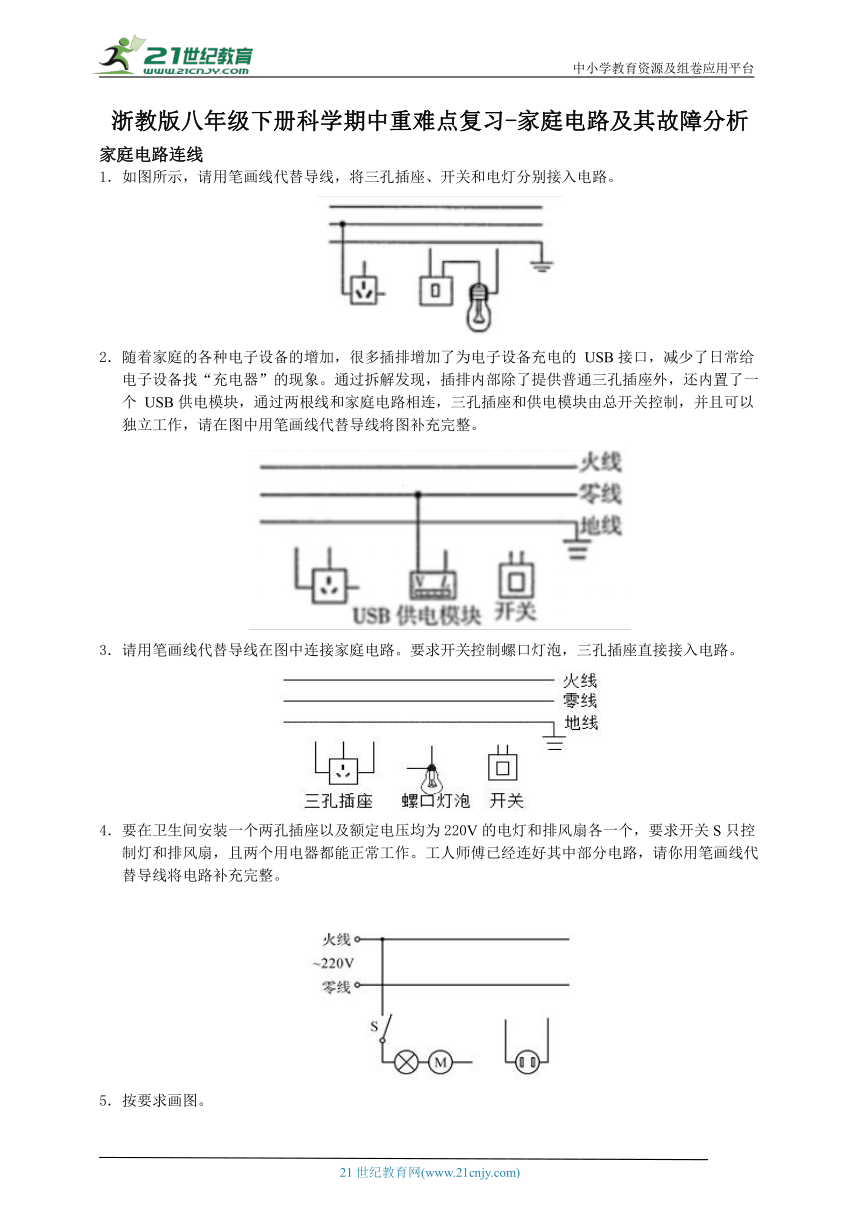

浙教版八年级下册科学期中重难点复习-家庭电路及其故障分析
家庭电路连线
1．如图所示，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
2．随着家庭的各种电子设备的增加，很多插排增加了为电子设备充电的 USB接口，减少了日常给电子设备找“充电器”的现象。通过拆解发现，插排内部除了提供普通三孔插座外，还内置了一个 USB供电模块，通过两根线和家庭电路相连，三孔插座和供电模块由总开关控制，并且可以独立工作，请在图中用笔画线代替导线将图补充完整。
3．请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直接接入电路。
4．要在卫生间安装一个两孔插座以及额定电压均为220V的电灯和排风扇各一个，要求开关S只控制灯和排风扇，且两个用电器都能正常工作。工人师傅已经连好其中部分电路，请你用笔画线代替导线将电路补充完整。
5．按要求画图。

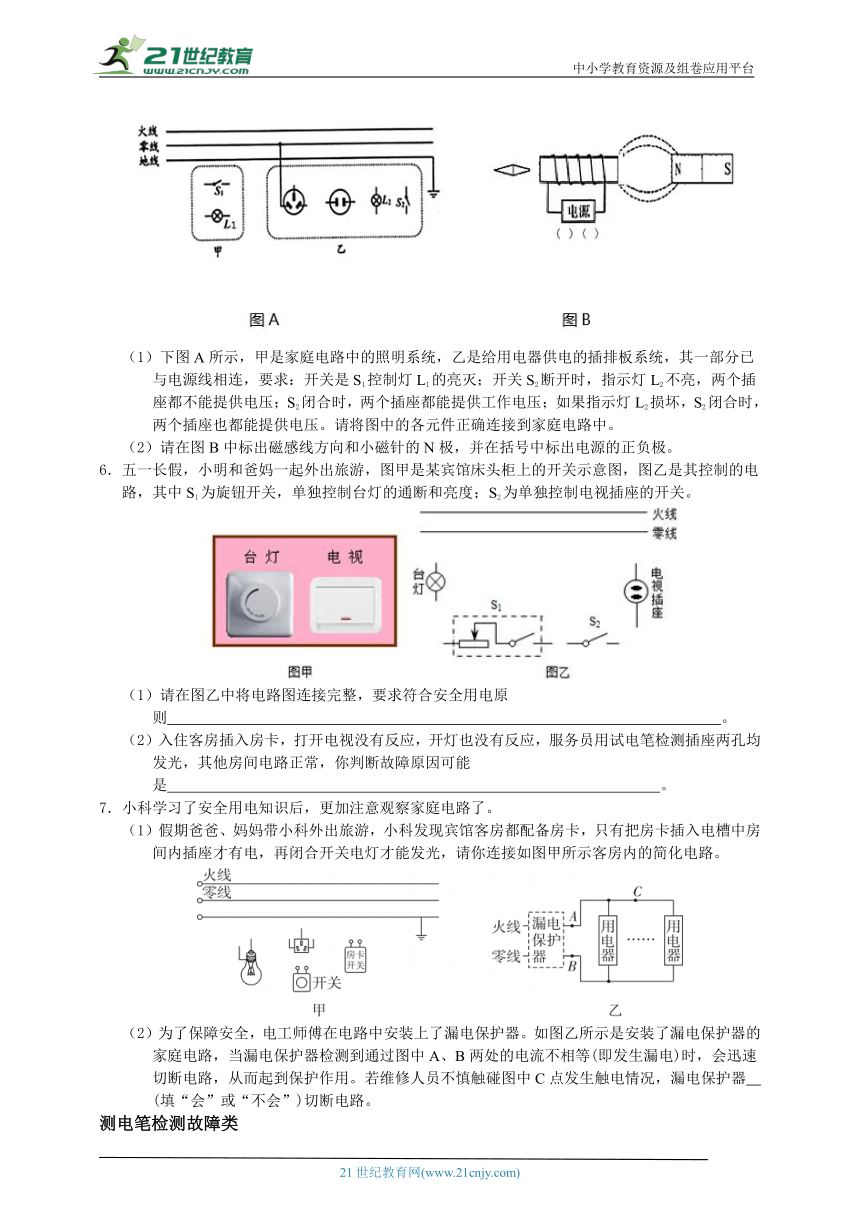

（1）下图A所示，甲是家庭电路中的照明系统，乙是给用电器供电的插排板系统，其一部分已与电源线相连，要求：开关是S1控制灯L1的亮灭；开关S2断开时，指示灯L2不亮，两个插座都不能提供电压；S2闭合时，两个插座都能提供工作电压；如果指示灯L2损坏，S2闭合时，两个插座也都能提供电压。请将图中的各元件正确连接到家庭电路中。
（2）请在图B中标出磁感线方向和小磁针的N极，并在括号中标出电源的正负极。
6．五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。
（1）请在图乙中将电路图连接完整，要求符合安全用电原则　 　。
（2）入住客房插入房卡，打开电视没有反应，开灯也没有反应，服务员用试电笔检测插座两孔均发光，其他房间电路正常，你判断故障原因可能是　 　。
7．小科学习了安全用电知识后，更加注意观察家庭电路了。
（1）假期爸爸、妈妈带小科外出旅游，小科发现宾馆客房都配备房卡，只有把房卡插入电槽中房间内插座才有电，再闭合开关电灯才能发光，请你连接如图甲所示客房内的简化电路。
（2）为了保障安全，电工师傅在电路中安装上了漏电保护器。如图乙所示是安装了漏电保护器的家庭电路，当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。若维修人员不慎触碰图中C点发生触电情况，漏电保护器　 　(填“会”或“不会”)切断电路。
测电笔检测故障类

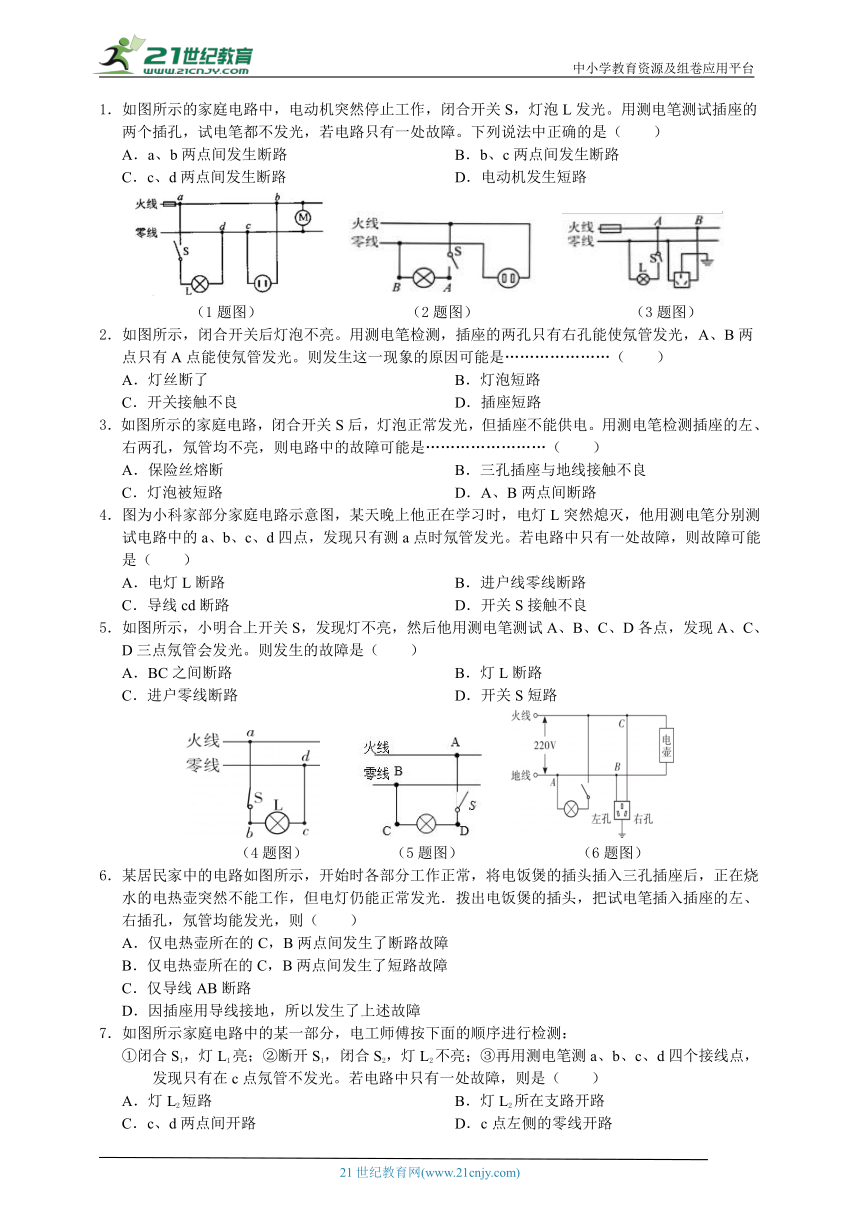

1．如图所示的家庭电路中，电动机突然停止工作，闭合开关S，灯泡L发光。用测电笔测试插座的两个插孔，试电笔都不发光，若电路只有一处故障。下列说法中正确的是（　　）
A．a、b两点间发生断路 B．b、c两点间发生断路
C．c、d两点间发生断路 D．电动机发生短路
（1题图） （2题图） （3题图）
2．如图所示，闭合开关后灯泡不亮。用测电笔检测，插座的两孔只有右孔能使氖管发光，A、B两点只有A点能使氖管发光。则发生这一现象的原因可能是…………………（　　）
A．灯丝断了 B．灯泡短路
C．开关接触不良 D．插座短路
3．如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用测电笔检测插座的左、右两孔，氖管均不亮，则电路中的故障可能是……………………（　　）
A．保险丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
4．图为小科家部分家庭电路示意图，某天晚上他正在学习时，电灯L突然熄灭，他用测电笔分别测试电路中的a、b、c、d四点，发现只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A．电灯L断路 B．进户线零线断路
C．导线cd断路 D．开关S接触不良
5．如图所示，小明合上开关S，发现灯不亮，然后他用测电笔测试A、B、C、D各点，发现A、C、D三点氖管会发光。则发生的故障是（　　）
A．BC之间断路 B．灯L断路
C．进户零线断路 D．开关S短路
（4题图） （5题图） （6题图）
6．某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光．拨出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则（　　）
A．仅电热壶所在的C，B两点间发生了断路故障
B．仅电热壶所在的C，B两点间发生了短路故障
C．仅导线AB断路
D．因插座用导线接地，所以发生了上述故障
7．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：
①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）
A．灯L2短路 B．灯L2所在支路开路
C．c、d两点间开路 D．c点左侧的零线开路

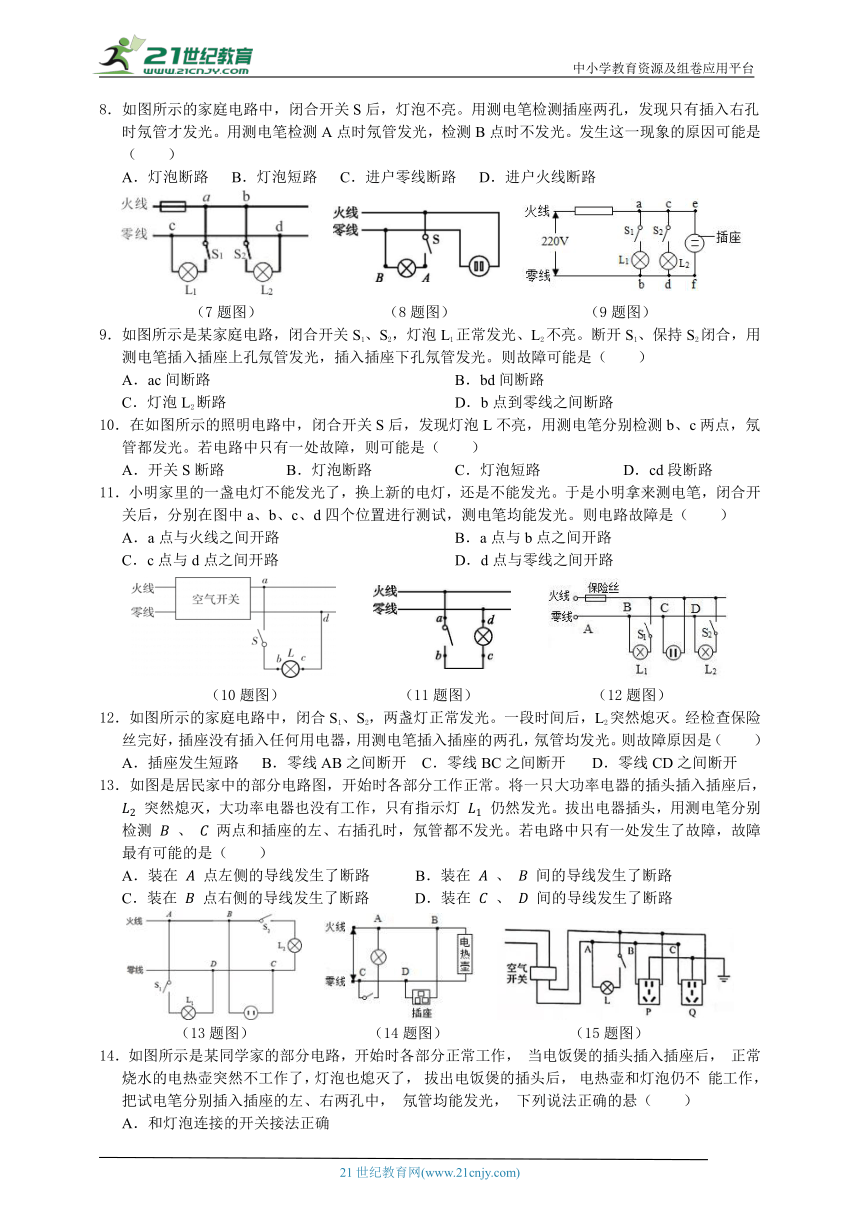

8．如图所示的家庭电路中，闭合开关S后，灯泡不亮。用测电笔检测插座两孔，发现只有插入右孔时氖管才发光。用测电笔检测A点时氖管发光，检测B点时不发光。发生这一现象的原因可能是（　　）
A．灯泡断路 B．灯泡短路 C．进户零线断路 D．进户火线断路
（7题图） （8题图） （9题图）
9．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮。断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光。则故障可能是（　　）
A．ac间断路 B．bd间断路
C．灯泡L2断路 D．b点到零线之间断路
10．在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（　　）
A．开关S断路 B．灯泡断路 C．灯泡短路 D．cd段断路
11．小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在图中a、b、c、d四个位置进行测试，测电笔均能发光。则电路故障是（　　）
A．a点与火线之间开路 B．a点与b点之间开路
C．c点与d点之间开路 D．d点与零线之间开路
（10题图） （11题图） （12题图）
12．如图所示的家庭电路中，闭合S1、S2，两盏灯正常发光。一段时间后，L2突然熄灭。经检查保险丝完好，插座没有插入任何用电器，用测电笔插入插座的两孔，氖管均发光。则故障原因是（　　）
A．插座发生短路 B．零线AB之间断开 C．零线BC之间断开 D．零线CD之间断开
13．如图是居民家中的部分电路图，开始时各部分工作正常。将一只大功率电器的插头插入插座后， 突然熄灭，大功率电器也没有工作，只有指示灯 仍然发光。拔出电器插头，用测电笔分别检测 、 两点和插座的左、右插孔时，氖管都不发光。若电路中只有一处发生了故障，故障最有可能的是（　　）
A．装在 点左侧的导线发生了断路 B．装在 、 间的导线发生了断路
C．装在 点右侧的导线发生了断路 D．装在 、 间的导线发生了断路
（13题图） （14题图） （15题图）
14．如图所示是某同学家的部分电路，开始时各部分正常工作， 当电饭煲的插头插入插座后， 正常烧水的电热壶突然不工作了，灯泡也熄灭了， 拔出电饭煲的插头后， 电热壶和灯泡仍不 能工作， 把试电笔分别插入插座的左、右两孔中， 氖管均能发光， 下列说法正确的悬（　　）
A．和灯泡连接的开关接法正确
B．故障可能是电热壶所在电路的 B 、D 两点间短路
C．故障可能是进户零线至 C 点间的导线断路
D．故障可能是电路的 C 、D 两点间导线断路
15．小明家的家庭电路如图所示，小明闭合开关s，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光则小明家电路出现的故障可能是（　　）
A．进户零线断路 B．进户火线断路
C．AB间断路 D．BC间断路
检验灯检测故障类

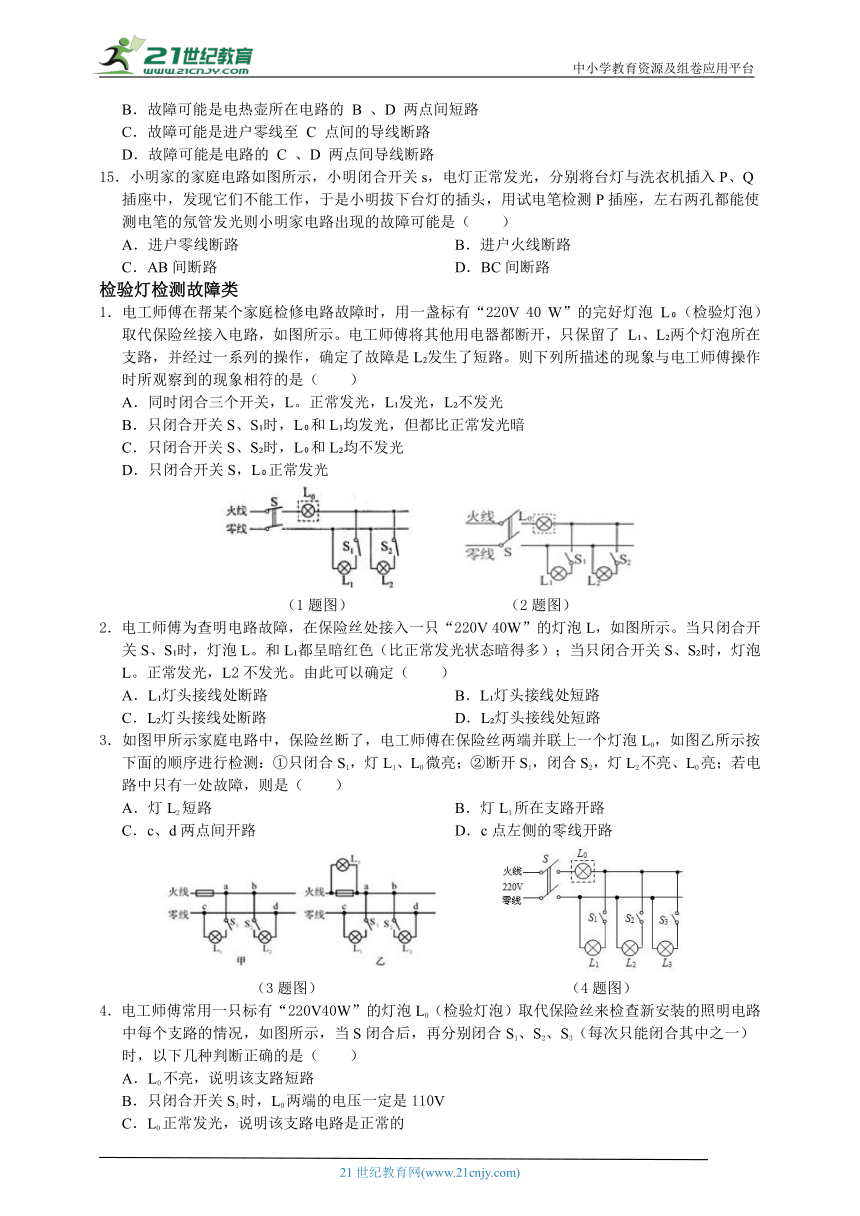

1．电工师傅在帮某个家庭检修电路故障时，用一盏标有“220V 40 W”的完好灯泡 L （检验灯泡）取代保险丝接入电路，如图所示。电工师傅将其他用电器都断开，只保留了 L 、L 两个灯泡所在支路，并经过一系列的操作，确定了故障是L 发生了短路。则下列所描述的现象与电工师傅操作时所观察到的现象相符的是（　　）
A．同时闭合三个开关，L。正常发光，L 发光，L 不发光
B．只闭合开关S、S 时，L 和L 均发光，但都比正常发光暗
C．只闭合开关S、S 时，L 和L 均不发光
D．只闭合开关S，L 正常发光
（1题图） （2题图）
2．电工师傅为查明电路故障，在保险丝处接入一只“220V 40W”的灯泡L，如图所示。当只闭合开关S、S 时，灯泡L。和L 都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S 时，灯泡L。正常发光，L2不发光。由此可以确定（　　）
A．L 灯头接线处断路 B．L 灯头接线处短路
C．L 灯头接线处断路 D．L 灯头接线处短路
3．如图甲所示家庭电路中，保险丝断了，电工师傅在保险丝两端并联上一个灯泡L0，如图乙所示按下面的顺序进行检测：①只闭合S1，灯L1、L0微亮；②断开S1，闭合S2，灯L2不亮、L0亮；若电路中只有一处故障，则是（　　）
A．灯L2短路 B．灯L1所在支路开路
C．c、d两点间开路 D．c点左侧的零线开路
（3题图） （4题图）
4．电工师傅常用一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示，当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，以下几种判断正确的是（　　）
A．L0不亮，说明该支路短路
B．只闭合开关S1时，L0两端的电压一定是110V
C．L0正常发光，说明该支路电路是正常的
D．L0发光呈暗红色，说明该支路电路是正常的
6．家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的保险丝并联，然后只闭合S、S1，若L正常发光说明L1　 　；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2　 　(选填“正常”“短路”或“断路”)。
其他故障类
1． 小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来。当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象首先会导致的结果是 （　　）
A．电视机烧坏了 B．空气开关断开了
C．电暖器烧坏了 D．灯丝烧断了
2．如图所示为一种常用的断路器，也叫空气开关。若空气开关跳起后，复位，又立刻跳起，原因有可能是 （　　）
①插座中的两个线头相碰
②开关中的两个线头相碰
③电路中同时接入了过多的用电器
④灯丝烧断
A．①② B．②③ C．②④ D．①③
3．某同学安装了两盏额定电压均为 220 伏的完好的白炽灯(甲和乙)和两个插座，如图所示。如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器的工作情况是 （　　）
A．甲、乙都正常工作 B．只有乙正常工作
C．甲、乙都不正常工作 D．只有甲正常工作
（3题图） （4题图）
4．小绣设计了一个如图所示的电路（家庭电路中其他部分均处于断开状态），以下叙述正确的是（　　）
A．闭合K1、K2，甲、乙均能正常发光
B．图中若A、B之间断开，闭合K1、K2，测电笔接触B点，氖管发光
C．闭合K1、K2，甲灯亮，乙灯不亮，说明乙灯被短路
D．图中丁插入台灯，若发现台灯不亮，而甲灯正常发光，保险丝未熔断，此时测电笔接触B点，氖管可能发光
5．如图所示的家庭电路中，下列说法正确的是（　　）
A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
B．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
C．用灯泡 取代保险丝接入电路，只闭合 ，若 正常发光而 不亮，说明电路正常
D．灯泡 、 同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路
（5题图） （6题图）
6．如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是（　　）
A．拆掉开关 S2，两条导线连在一起 B．拆掉开关 S3，两条导线连在一起
C．拆掉插座甲，两条导线连在一起 D．拆掉灯泡丙，两条导线连在一起
7．在家庭电路中有时在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断；有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的最大可能（　　）
A．前者是插座短路，后者是灯泡短路
B．前者是灯泡短路，后者 是插头短路
C．两者都是插座短路
D．两者都是插头短路
触电问题
1．安全用电，幸福万家。下列情况（请勿模仿）不会发生触电事故的是（　　）
A．A B．B C．C D．D
2．如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是（　　）
A．甲 B．乙、丙 C．甲、丙 D．甲、乙、丙
3．小科在学习了电的安全使用后手绘了下图漫画，不会发生”触电“事故的是（　　）
A．②④ B．③④ C．①③ D．①④
4．如图所示，A、B、D三人均直接与家庭照明电路的火线接触，以下关于A、B、C、D四人是否会发生触电事故的判断中，正确的是（　　）
A．ABCD四人都直接或间接跟火线连通，所以都会发生触电事故
B．ABD三人因站在干燥的木凳上，所以不会发生触电事故
C．AB两人只接触火线，不会发生触电事故
D．BCD三人因构成电流的通路，所以都会发生触电事故
（4题图） （5题图）
5．如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)。使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于（　　）
A．触点甲：接通；触点乙：接通；触点丙：接通
B．触点甲：断开；触点乙：接通；触点丙：断开
C．触点甲：断开；触点乙：断开；触点丙：断开
D．触点甲：接通；触点乙：断开；触点丙：断开
6．下列做法可以引起触电事故的是（　　）
A．人两手同时接触一节干电池的两极
B．人站在干燥的凳上，一只手单独接触火线
C．人站在地面上，两手同时接触家庭电路中的零线
D．人站在地面上，双手同时分别接触家庭电路中的火线和零线
7．如图所示的家庭电路，导线的电阻忽略不计，闭合开关S，小灯泡正常发光，当一人双脚站在木凳上，开始用双手分别抓住E、A点(一只手抓一个点)；然后他松开双手，又用双手分别抓住C、D点(一只手抓一个点)，则下列说法正确的是（　　）
A．抓E、A点时会造成触电事故，抓C、D点时不会触电，小灯泡始终正常发光
B．抓E、A点时不会造成触电事故，抓C、D点时也不会触电，小灯泡始终正常发光
C．抓E、A点时不会造成触电事故，抓C、D点时会触电，小灯泡开始正常发光，然后会熄灭
D．抓E、A点时不会造成触电事故，抓C、D点时会触电，小灯泡始终正常发光
8．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤。发现测电笔的氖管都发光。对此表演的合理解释是（　　）
A．如果“法师”此时光脚直接站在地上，也不会触电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
（7题图） （8题图） （9题图）
9．小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（　　）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
10．家庭电路的触电事故都是人体直接或间接跟　 　线接触造成的。如图所示，两只小鸟落在裸露的电线上，开关闭合时，　 　（填“甲”或“乙”）小鸟会触电。
（10题图） （11题图）
11．材料：爷爷家的电饭锅不能做饭了，小敏检查发现：电源插头处有烧焦的痕迹奶奶埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着。看，烧坏了吧! ”
爷爷辩解道：“插头不是在做完饭后烧坏的，从锅上拔出后就没电了! ”
奶奶：“没电 没电你摸摸，不电死你才怪!” ……
思考：爷爷说的“没电” 奶奶认为的“有电” 插头烧焦的原因可能是……
结合你所掌握的科学知识，请给爷爷和奶奶一个合理的解释以及安全用电的建议。
答案解析部分
家庭电路连线
1．如图
2．如图
3．
4．
5．（1）
（2）
6．（1）火线先进开关，然后接入灯泡；而零线直接接入灯泡；开关S2应与插座串联，开关接火线，电视插座直接接零线。如图所示：
（2）电视、灯不能工作，其他房间电路正常，不能是短路，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，是零线断了。
7．（1）
（2）会
测电笔检测故障类
1．A
2．A
3．D
4．D
5．A
6．C
7．C
8．A
9．B
10．D
11．D
12．C
13．B
14．C
15．C
检验灯检测故障类
1．B
2．D
3．A
4．D
5．B
6．短路；正常
其他故障类
1．B
2．D
3．D
4．D
5．B
6．D
7．B
触电问题
1．B
2．A
3．D
4．D
5．B
6．D
7．D
8．C
9．A
10．火；乙
11．示例：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；奶奶认为的“有电”是指有电压，当用手触摸插头，可能导致火线一人体一大地构成回路，从而触电。
插头烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起烧焦。
安全用电建议：将插头插入插座时，手不要接触金属插脚；防止电线的绝缘层老化或破损；不要用湿的手触摸电器、插座和开关；用电器使用后要及时拔下插头；定期检查用电器线路等。
