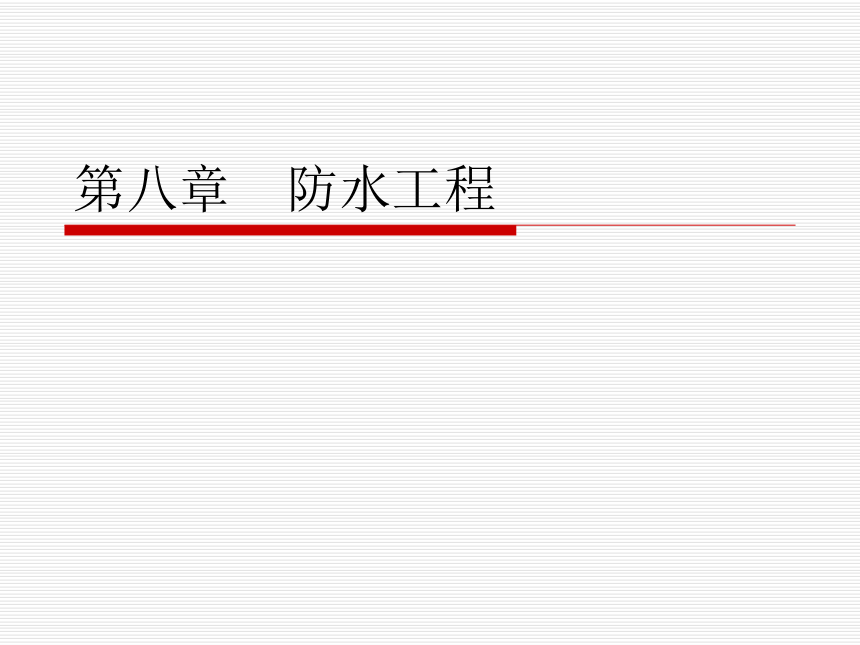

第八章 防水工程
了解防水工程有关基本知识；熟悉防水工程防水工程质量验收与安全要求；掌握屋面卷材防水、刚性防水施工方法和主要的技术措施、地下结构自防水、卷材防水以及卫生间防水的主要施工方法和施工要点。

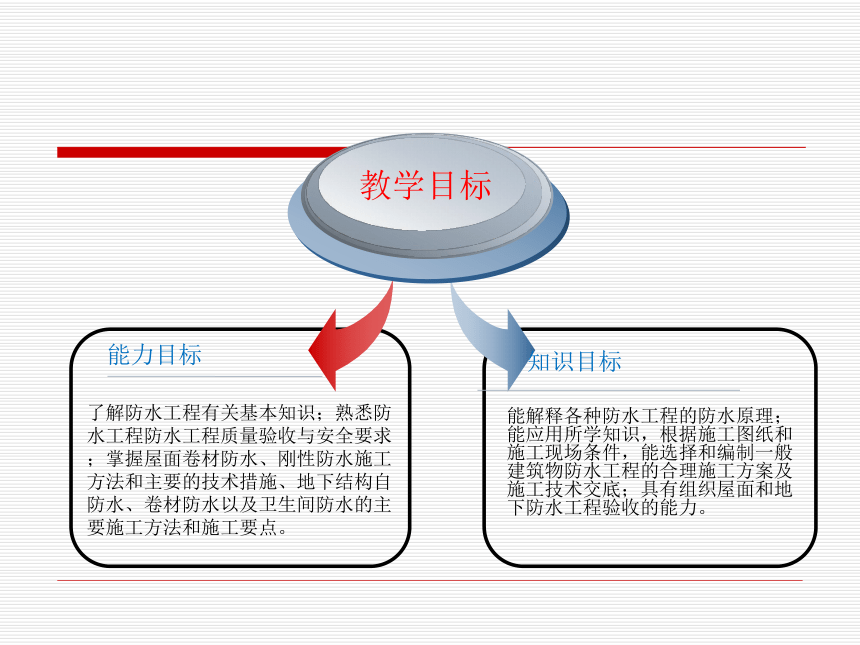

教学目标
能解释各种防水工程的防水原理；能应用所学知识，根据施工图纸和施工现场条件，能选择和编制一般建筑物防水工程的合理施工方案及施工技术交底；具有组织屋面和地下防水工程验收的能力。
能力目标
知识目标
第一节 屋面防水
第二节 地下室防水
第三节 卫生间防水
第四节 防水工程质量验收与安全要求
一、防水工程质量通病与防治
二、防水工程质量验收
三、防水工程施工安全要求
目录
概述：

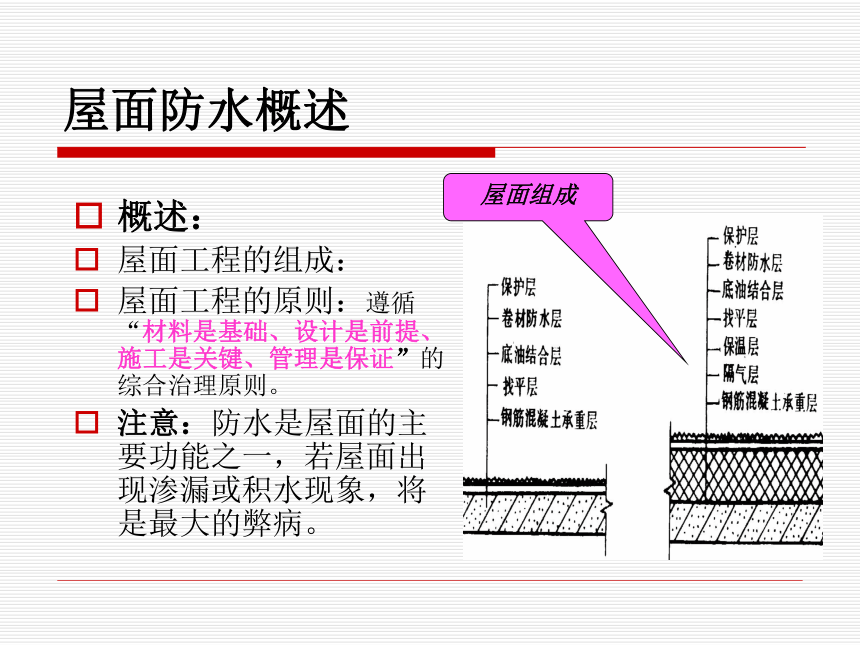

屋面工程的组成：
屋面工程的原则：遵循“材料是基础、设计是前提、施工是关键、管理是保证”的综合治理原则。
注意：防水是屋面的主要功能之一，若屋面出现渗漏或积水现象，将是最大的弊病。
屋面组成
屋面防水概述

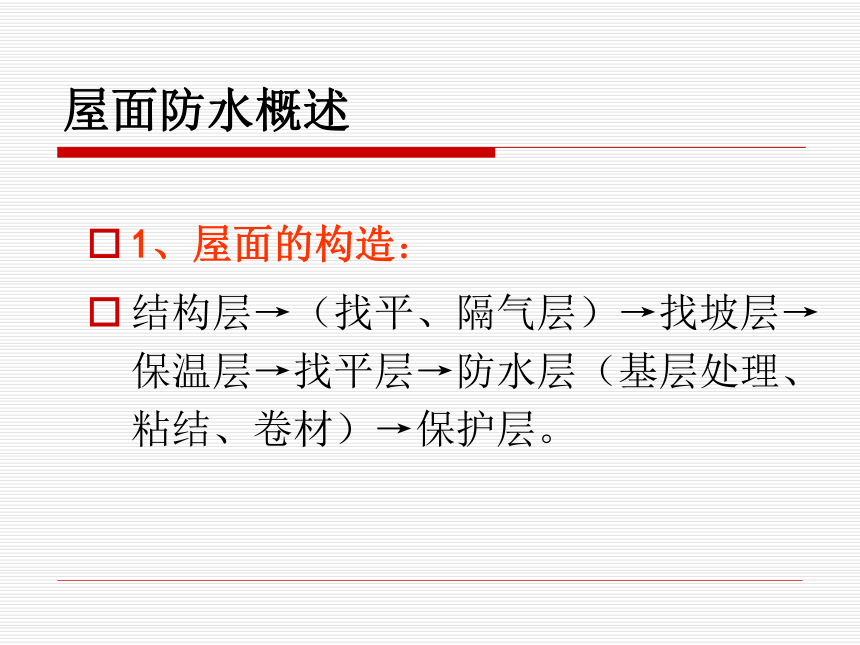

1、屋面的构造：
结构层→（找平、隔气层）→找坡层→保温层→找平层→防水层（基层处理、粘结、卷材）→保护层。
屋面防水概述

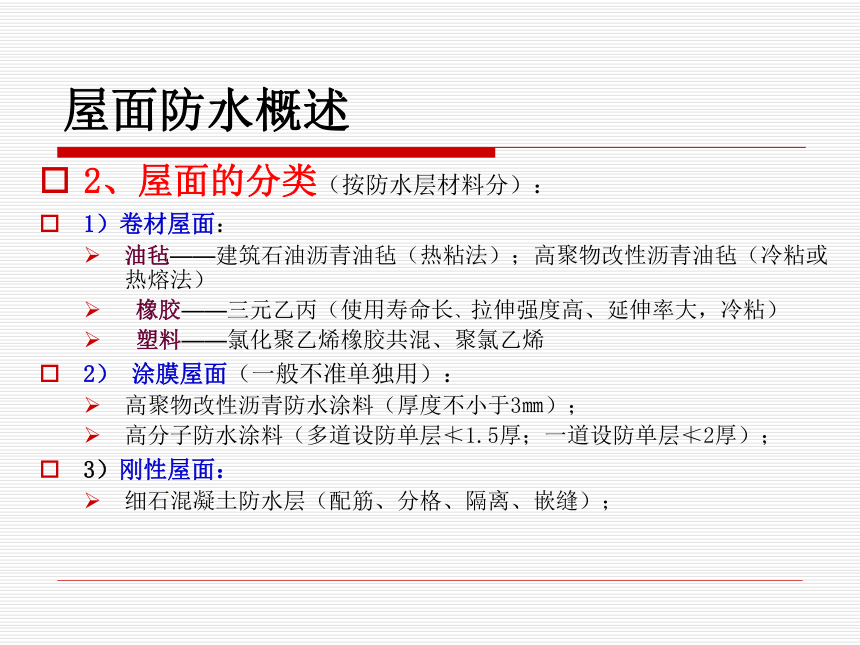

2、屋面的分类（按防水层材料分）：
1）卷材屋面：
油毡——建筑石油沥青油毡（热粘法）；高聚物改性沥青油毡（冷粘或热熔法）
橡胶——三元乙丙（使用寿命长、拉伸强度高、延伸率大，冷粘）
塑料——氯化聚乙烯橡胶共混、聚氯乙烯
2） 涂膜屋面（一般不准单独用）：
高聚物改性沥青防水涂料（厚度不小于3㎜）；
高分子防水涂料（多道设防单层≮1.5厚；一道设防单层≮2厚）；
3）刚性屋面：
细石混凝土防水层（配筋、分格、隔离、嵌缝）；
屋面防水概述

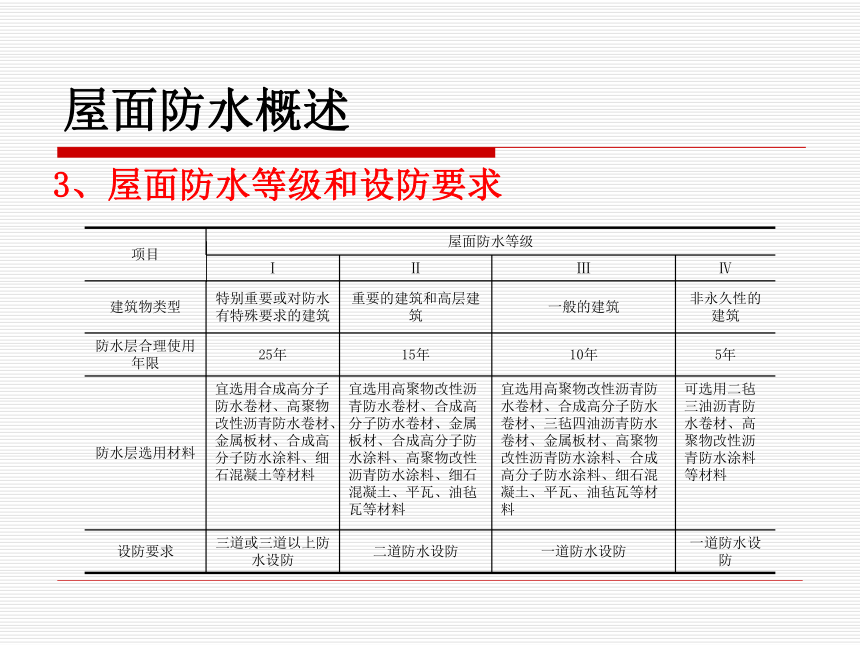

3、屋面防水等级和设防要求
项目 屋面防水等级
Ⅰ Ⅱ Ⅲ Ⅳ
建筑物类型 特别重要或对防水有特殊要求的建筑 重要的建筑和高层建筑 一般的建筑 非永久性的建筑
防水层合理使用年限 25年 15年 10年 5年
防水层选用材料 宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石混凝土等材料 宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石混凝土、平瓦、油毡瓦等材料 宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、三毡四油沥青防水卷材、金属板材、高聚物改性沥青防水涂料、合成高分子防水涂料、细石混凝土、平瓦、油毡瓦等材料 可选用二毡三油沥青防水卷材、高聚物改性沥青防水涂料等材料
设防要求 三道或三道以上防水设防 二道防水设防 一道防水设防 一道防水设防
屋面防水概述
一、屋面卷材防水施工
卷材防水屋面属于柔性防水屋面，其构造做法如图8－1所示。
优点：重量轻，防水性能较 好，防水层具有良好的柔韧性，能适应一定程度的结构振动和胀缩变形。
缺点：造价高，特别是沥青卷材易老化、起鼓、耐久性差，施工工序多，工效低，维修工作量大，产生渗漏时修补找漏困难。
图8－1 卷材屋面构造
屋面卷材防水
卷材防水屋面：适用于1一4级的屋面防水。
1、做法：用胶粘剂粘贴卷材形成一整片防水层的屋面。
2、构造：结构层、隔汽层、保温层，找平层、防水层和保护层。
3、材料
a、类型：石油沥青（沥青胶）、高聚物改性沥青（改性沥青胶）、高分子防水卷材（配套胶）。
b、要求：柔韧、，可涨缩和变形，不易开裂。
屋面卷材防水
（一）屋面找平层施工
（1）施工准备
①材料准备：所用材料必须进场验收，并按要求对各类材料进行复试.其质量、技术性能必须符合设计要求和施工及验收规范的规定。
②主要机具：砂浆搅拌机、混凝土搅拌机、运料手推车、铁锹、铁抹子、木抹子、水平刮杠、水平尺。
（2）工艺流程：基层清理→管根封堵→标定标高、坡度→浇水湿润或喷涂沥青稀料→施工找平层→刮平→抹平压实→养护→填缝→验收.
屋面卷材防水
（3）施工要点
①基层清理：将结构层、保温层上表面的松散杂物清扫干净，凸出基层表面的灰渣等粘结杂物铲平，不得影响找平层的有效厚度。
②穿过屋面的管道、烟囱根部封堵:大面积做找平层前，应先将出屋面的预埋管件、烟囱、女儿墙、檐沟、伸缩缝根部处理好。
③找平层施工：按设计坡度方案标定出标高和坡度。贴点标高、冲筋并设置分格缝，也可以在施工找平层后切割。
④浇水湿润：抹找平层前，根据找平层类型，应适当浇水湿润，但不可洒水过量，不要积水。
屋面卷材防水

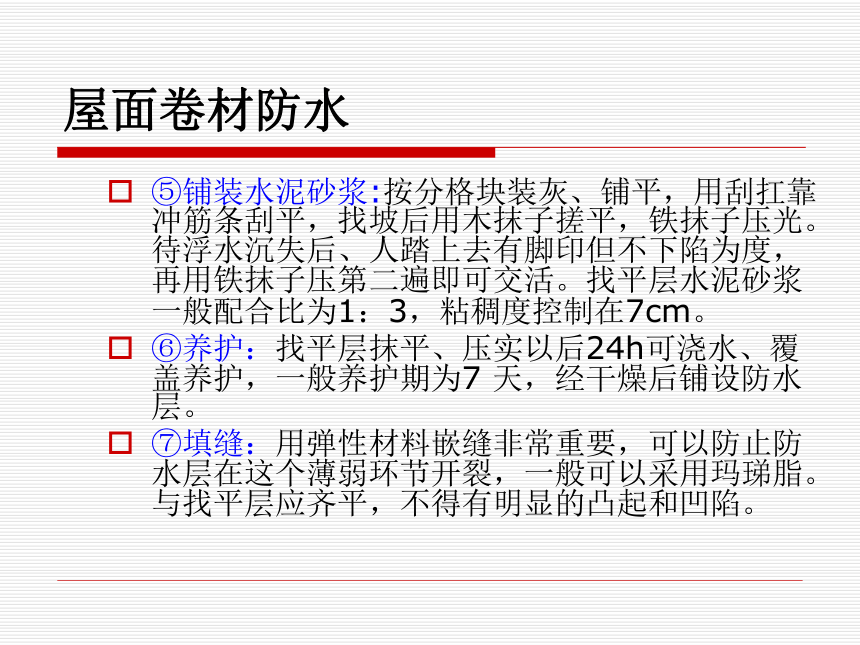

⑤铺装水泥砂浆:按分格块装灰、铺平，用刮扛靠冲筋条刮平，找坡后用木抹子搓平，铁抹子压光。待浮水沉失后、人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可交活。找平层水泥砂浆一般配合比为1：3，粘稠度控制在7cm。
⑥养护：找平层抹平、压实以后24h可浇水、覆盖养护，一般养护期为7 天，经干燥后铺设防水层。
⑦填缝：用弹性材料嵌缝非常重要，可以防止防水层在这个薄弱环节开裂，一般可以采用玛珶脂。与找平层应齐平，不得有明显的凸起和凹陷。
屋面卷材防水
（二）屋面保温层施工
（1）施工准备
①材料准备：材料进场应有生产厂家提供的产品合格证、检测报告。材料外表或包装物有明显标志，标明：材料生产厂家、材料名称、生产日期、执行标难、产品有效期等。
②主要机具：砂浆搅拌机、混凝土搅拌机、运料手推车、木抹子、水平刮杠、水平尺、计量设备。
（2）工艺流程：基层清理→管根封堵→涂刷隔气层→标定标高、坡度→施工保温层→施工找坡层→验收。
屋面卷材防水
（3）施工要点
①铺设保温材料的基层应平整、干燥和干净。
②涂刷隔气层是为了防止结构层或室内的潮气进入保温层，可用掺0.2%～0.3%乳化剂的水溶液，也可用沥青溶液（冷底子油），基层处理剂应涂刷均匀，无露底，无堆积。涂刷时，应用刷子用力涂，使处理剂尽量刷进基层表面的毛细孔中，才能起防潮作用。
③在与室内空间有关联的天沟、檐沟处，均应铺设保温层；天沟、檐沟、檐口与屋面交接处，屋面保温层的铺设应延伸到墙内，其伸入的长度不应小于墙厚的1/2。
④保温层施工按设计坡度方案标定出标高和坡度。贴点标高、冲筋:根据坡度要求、拉线找坡，一般按1～2m贴点标高（贴灰饼），铺抹找平砂浆时，先按流水方向以间距1～2m冲筋。
屋面卷材防水
（4）保温层施工注意事项：
①松散材料保温层施工应符合下列规定：
铺设松散材料保温层的基层应平整、干燥和干净；保温层含水率应符合设计要求；松散保温材料应分层铺设并压实，压实的程度与厚度应经试验确定；保温层施工完成后，应及时进行找平层和防水层的施工；雨季施工时，保温层应采取遮盖措施。
②板状材料保温层施工应符合下列规定：
板状材料保温层的基层应平整、干燥和干净；板状保温材料应紧靠在需保温的基层表面上，并应铺平垫稳；分层铺设的板块上下层接缝应相互错开；板间缝隙应采用同类材料嵌填密实；粘贴的板状保温材料应贴严、粘牢。
屋面卷材防水
（三）屋面排气层施工
屋面排气层施工要点：
1．屋面的排气出口应埋设排气管，排气管宜设置在结构层上，穿过保温层及排气道的管壁四周应打排气，排气管应做防水处理。
2．排气道应纵横贯通，必须与排气孔相连，不得堵塞。排气道间距可为纵横6m设置，36㎡可设置一个排气孔。
3．在保温层中预留槽作排气道，其宽度一般为20mm~40mm；也可以在保温层中预埋Φ25的打孔塑料管或镀锌钢管。
4．卷材防水层铺贴前，应检查排气道是否畅通，而且加以清理。然后在排气道上粘贴一层隔离纸或塑料薄膜，宽约200mm，且对中排气道贴好，此后可铺贴柔性防水卷材。
屋面卷材防水
（五）卷材防水层
1．一般要求：
2．施工工艺
（1）卷材的铺贴方向：
（2）卷材的铺贴顺序与方向：顺序与方向施工工艺
a、时间：屋面上其他工程完工，待基层处理剂干燥后。
b、顺序：先高后低、先远后近
c、方向：屋面坡度＜3%，∥屋脊（节省材料，便于施工）；
坡度3%~ 15%，可∥或⊥屋脊；
坡度＞15%或屋面受震动，⊥屋脊（防止沥青流淌）。
屋面卷材防水
平行于屋脊铺贴示意图
屋脊
垂直于屋脊铺贴示意图
屋脊
（3）搭接要求
a、定义：上下两层及相邻两卷材的搭接接缝均应错开。
b、尺寸：长边≥70mm，短边≥100mm；
上下两层错开1/3或1/2幅宽，相邻两幅短边错开≥300mm。
c、要求：平行于屋脊，顺水流方向；垂直于 屋脊，顺主导风向。
屋面卷材防水
表8-4 卷材搭接宽度
铺贴方法 卷材种类 短 边 搭 接 长 边 搭 接
满粘法 空铺、点粘、条粘法 满粘法 空铺、点粘、条粘法
沥青防水卷材 100 150 70 100
高聚物改性沥青防水卷材 80 100 80 100
合成高分子防水卷材 胶粘剂 80 100 80 100
胶粘带 50 60 50 60
单焊缝 60 有效焊接宽度不小于25
双焊缝 80 有效焊接宽度10×2空腔宽
屋面卷材防水
（4）常用的施工工艺与铺贴方法：
常用的施工工艺有：热熔法、热风焊接法、冷粘法、自粘法、机械钉压法、压埋法等，见表8-5。
防水卷材的铺贴方法有:满粘法、空铺法、点粘法和条粘法。具体做法及适应条件见表8-6。
屋面卷材防水
（六）保护层种类及施工
规范规定“卷材屋面应有保护层”，因为防水层不但要起到防水作用，而且还要抵御大自然的雨水冲刷、紫外线、臭氧、酸雨的损害，温差变化的影响以及使用时外力的损坏，这些都会对防水层造成损害，缩短防水层的使用寿命，使防水层提前老化或失去防水功能。因此防水层应加保护层。目前采用的保护层，是根据不同的防水材料和屋面功能决定的，见表8-7。
屋面卷材防水
保护层的作用于做法：
（铺贴完、检查合格后立即进行）
1、作用：减少阳光辐射；减轻冰雹、雨水冲击冲刷；阻止沥青胶流淌。从而提高防水层寿命。
2、作法：
沥青油毡——浇涂2～4mm沥青胶，撒绿豆砂，嵌入一半。
改性油毡——涂胶、撒细砂或石屑；自带保护层；喷刷浅色涂料（着色剂）。
高分子合成卷材——喷刷浅色涂料（着色剂） 。
屋面卷材防水
1.浅色涂层的施工
浅色涂层可在防水层上涂刷，涂刷面除干净外，还应干燥，涂膜应完全固化，刚性层应硬化干燥。涂刷时应均匀，不露底，不堆积，一般应涂刷二遍以上。
2.金属反射膜粘铺
金属反射膜一般在工厂生产时敷于热熔改性沥青卷材表面，也可以用粘结剂粘贴于涂膜表面。现场粘铺于涂膜表面时，应两人滚铺，从膜下排出空气立即辊压粘牢。
屋面卷材防水
3.蛭石、云母粉、粒料(砂、石片)撒布
这些粒料如用于热熔改性沥青卷材表面时，系在工厂生产时粘附。在现场粘铺于防水层表面时，是在涂刷最后一遍热玛碲脂或涂料时，立即均匀撒铺粒料并轻轻地辊压一遍，待完全冷却或干燥固化后，再将上面未粘牢的粒料扫去。
4.纤维毡、塑料网格布的施工
纤维毡一般在四周用压条钉压固定于基层，中间可采取点粘固定，塑料网格布在四周亦应固定，中间均已咬口连接。
屋面卷材防水
5.卵石、块体铺设
在铺设前应先点粘铺贴一层聚酯毡。卵石的大小要符合设计要求，并应全部密布铺满防水层。块体有各式各样的混凝土制品，如方砖、六角形、多边形，只要铺摆就可以，如上人屋面，则要求座砂、座浆铺砌，块体施工时，应铺平垫稳，缝隙均匀一致。
6.水泥砂浆、聚合物水泥砂浆或干粉砂浆铺抹
铺抹砂浆也应按设计要求，如需隔离层，则应先铺一层无纺布，再按设计要求铺抹砂浆，抹平压光；并按设计分格，也可以在硬化后用锯切割，但必须注意不可伤及防水层，锯割深度为砂浆厚度的 1／3～1/2。
屋面卷材防水
7.混凝土、钢筋混凝土施工
混凝土、钢筋混凝土保护层施工前应在防水层上作隔离层，隔离层可采用低标号砂浆 (石灰粘土砂浆)、油毡、聚酯毡、无纺布等等；隔离层应铺平，然后铺放绑扎配筋，支好分格缝模板，浇筑细石混凝土，也可以全部浇筑硬化后用锯切割混凝土缝，但缝中应填嵌密封材料。
屋面卷材防水
二、涂膜防水屋面
1、概念：
2、特点：施工操作简单，无污染，冷操作，无接缝，能适应复杂基层，防水性能好，温度适应性强，容易修补且价格低廉的优点；缺点是涂膜的厚度在施工中较难保持均匀一致。
3、涂膜种类：主要有高聚物改性沥青、合成高分子和聚合物水泥防水涂料。
屋面涂膜防水
（一）一般要求
（二）施工工艺
1．操作方法：涂膜防水操作方法有抹压法、涂刷法、涂刮法、机械喷涂法。各种施工方法及适应范围见表8-8.
屋面涂膜防水
操作方法 具体做法 适应范围
抹压法 涂料用刮板刮平，待平面收水但未结膜时用铁抹子压实抹光 用于固体合量较高，流平性较差的涂料
涂刷法 用扁油刷、圆滚刷蘸防水涂料进行涂刷 用于立面防水层，节点的细部处理
涂刮法 先将防水涂料倒在基面上，用刮板来回涂刮，使其厚度均匀 用于粘度较大的高聚物改性沥青防水涂料和合成高分子防水涂料的大面积施工
机械喷涂法 将防水涂料倒在设备内，通过压力喷枪将防水涂料均匀喷出 用于各种涂料及各部位施工
表8-8 涂膜防水的操作方法和适应范围
屋面涂膜防水
2．工艺流程：现在，聚氨酯防水涂膜是常用的涂膜防水层，下面简单介绍聚氨酯防水涂膜的工艺流程。
﹙1﹚施工准备：主要机具设备:搅拌器，吹尘器，铺布机具，大棕毛刷（板长24～40㎝）、长把滚刷、油刷、大小橡皮刮扳、磅秤等。
﹙2﹚工艺流程：基层清理→配料→落水口等细部密封处理→涂刷基层处理剂→细部附加层铺设→涂刷下层→铺设胎体增强材料（若需要）→涂刷中层→涂刷上层→检查修理→蓄水试验→保护层
﹙3﹚操作要求：基层处理:清理基层表面的尘土、砂粒、砂浆、硬块等杂物，并吹净浮尘。修补凹凸不平处。
屋面涂膜防水
3、防水涂膜施工要求：
①施工前应做好材料、施工机具等的物资准备；同时熟悉图纸、了解节点处理机施工要求，做好技术交底；防水材料进场后应抽检合格。
②涂膜防水的施工顺利应按“先高后低、先远后近”的原则进行。遇高低跨屋面，一般先高跨后低跨；相同高度的屋面，要合理划分施工段、先涂布距上料点远的部位，按照由远到近的顺序进行；同一屋面上先涂布排水较集中的水落口、檐口等节点部位、再进行大面积涂布。
屋面涂膜防水
③需铺设胎体增强材料的，当屋面坡度小于等于15%时，可平行屋脊铺设；当坡度大于15%时，应垂直于屋脊铺设，并由屋面最低处向上施工。胎体增强材料长边搭接宽度不得小于50mm，短边搭接宽度不得小于70mm。采用二层胎体增强材料时，上下层不得互相垂直铺设，且上下层接缝应错开至少1/3的幅宽。
④如使用两种或两种以上不同防水材料时，应考虑不同材料之间的相容性，不相容则不得使用。
屋面涂膜防水
⑤涂膜防水层的厚度规定：沥青基防水涂料在Ⅲ级防水屋面上单独使用时不应小于8mm，Ⅳ级防水屋面或复合使用时不宜小于4mm。高聚物改性沥青防水涂膜不应小于3mm，在Ⅲ级防水屋面上复合使用时不应小于1.5mm。合成高分子涂膜不应小于2mm，在Ⅲ级防水屋面上复合使用时不宜小于1mm。
⑥施工气候条件要求：防水涂料对气候的影响较敏感，要求涂料在成膜过程中应为连续无雪、雨、冰冻天气，否则会造成马面、空鼓甚至被溶解或者被雨水冲刷掉；施工温度的要求也比较严格，温度过高或者过低都会应质量，适宜的气温是5～35℃。
屋面涂膜防水
4、细部节点的附加增强处理：屋面细部节点，如天沟、檐沟、檐口、泛水、出屋面管道根部、阴阳角和防水层收头等部位均应加铺有胎体增强材料的附加层。一般先涂刷 1～2遍涂料，铺贴裁剪好的胎体增强材料，使其贴实、平整，干燥后再涂刷一遍涂料。
屋面涂膜防水
1、概念：是指用细石混凝土，块体材料或补偿收缩混凝土等刚性材料作为防水层的屋面。
2、适用：刚性防水屋面适用于1一3级的屋面防水；不适用于设有松散材料保温层以及受较大震动或冲击的和坡度大于15%的建筑屋面。
3、基本构造：
三、刚性防水屋面
4、特点：与卷材及涂膜防水层相比，材料易得，价格便宜，耐久性好，维修方便，但易产生裂缝。
基本构造
刚性防水屋面
（一）一般要求
（二）施工工艺
1．施工准备：根据施工方案，做好技术交底；材料已经检验，根据设计要求由实验室试配并确定混凝土配合比；根据设计及试验确定添加剂的掺加量。
材料准备：工程使用的水泥，粗、细集料，水，添加剂，密封嵌缝材料有合格证，已按进度计划数量进场，全部材料符合质量要求，需复测送检的材料已有复测检测报告。
施工机具准备：混凝土防水层施工所需机具：混凝土搅拌机、磅秤、垂直运输设备、水平运输设备、平板振动器、滚子或振动滚杠、抹光机、铁抹子、钢筋切断和弯钩工具、分格缝木条和边模等。
刚性防水屋面
2．工艺流程：细石混凝土防水层施工工艺流程：隔离层施工→绑扎钢筋→安装分格缝板条和边模→现浇防水层混凝土→混凝土二次压光→养护混凝土→分格缝清理及刷处理剂→嵌填密封材料→密封材料保护层施工。
3．细部构造要求：细石混凝土防水层在天沟、檐沟、檐口、水落口、泛水、变形缝、伸出屋面管道等处是涂膜防水屋面的薄弱环节，要严格按设计和规范施工，确保细石混凝土防水层的整体质量。
刚性防水屋面
4．细石混凝土施工注意事项：
﹙1﹚ 防水层细石混凝土所用的水泥品种、水泥最小用量、水灰比以及粗细骨料规格和级配应符合规范要求。
﹙2﹚混凝土防水层，施工气温宜为5～35℃，不得在负温和烈日暴晒下施工。
﹙3﹚ 防水层混凝土浇筑后，应及时养护，养护时间不得少于14d。
刚性防水屋面
第二节 地下室防水
地下防水工程是防止地下水对地下构筑物或建筑物基础的长期浸透，保证地下构筑物或地下室正常发挥使用功能的一项重要工程。由于地下工程长期受到潮湿和地下水的有害影响，所以，对地下工程防水的处理比屋面防水工程要求更高，防水技术难度更大。而如何正确选择合理有效的防水方案就成为地下防水工程中的首要问题。在设计和施工中，要贯彻质量第一的思想，把确保质量放在首位。国家标准《地下防水工程质量验收规范》（GB50208-2011）根据工程的重要性和使用中对防水的要求，分为四个等级，各级标准应符合表8-9的规定。
表 8-9 地下工程防水等级标准
防水等级 标准
1级 不允许渗水，结构表面无湿渍
2级 不允许渗水，结构表面可有少量湿渍
房屋建筑地下工程：总湿渍面积不大于总防水面积（包括顶板、墙面、地面）的1‰；任意100㎡防水面积上的湿渍不超过2处，单个湿渍的最大面积不大于0.1㎡
其他地下工程：总湿渍面积不应大于总防水面积的2‰；任意100㎡防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.2㎡；其中，隧道工程平均渗水量不大于0.05 L/﹙㎡·d﹚，任意100㎡防水面积上的渗水量不大于0.15 L/﹙㎡·d﹚
3级 有少量漏水点，不得有线流和漏泥砂
任意100㎡防水面积上的漏水或湿渍点数不超过7处，单个漏水点的最大漏水不大于2.5L/d，单个湿渍的最大面积不大于0.3㎡
4级 有漏水点，不得有线流和漏泥砂
整个工程平均漏水量不大于2 L/﹙㎡·d﹚；任意100㎡防水面积上的平均漏量不大于4 L/﹙㎡·d﹚
地下室防水概述
地下工程的防水方案，应遵循“防、排、截、堵结合、刚柔相济、因地制宜、综合治理”的原则，根据使用要求、自然环境条件及结构形式等因素确定。
防水工程按其构造做法主要有以下两类：
结构自防水：主要是依靠建筑物构件材料本身的厚度和密实性及构造措施做法，使结构构件即可承重围护的作用，又可起到防水作用。如地下墙、底版、顶板等防水混凝土。
防水层防水：把防水材料铺贴在建筑物构件的迎水面或者背水和接缝处，起到防水的目的。如卷材防水、刚性防水层防水、涂膜防水。
地下室防水概述
一、结构防水混凝土
﹙一﹚一般要求
防水混凝土结构底板的混凝土垫层，强度等级不应小于C15，厚度不应小于100mm，在软弱土层中不应小于150mm。
地下工程防水混凝土结构裂缝宽度不得大于0.2mm并不得贯通。
防水混凝土结构厚度不应小于250mm。迎水面钢筋保护层厚度不应小于50mm。钢筋保护层通常是指主筋的保护厚度。
防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应正确。
结构防水混凝土
﹙二﹚材料要求
1．水泥
（1）宜采用普通硅酸盐水泥或硅酸盐水泥，采用其他品种水泥时应经试验确定；
（2）在受侵蚀性介质作用时，应按介质的性质选用相应的水泥品种；
（3）不得使用过期或受潮结块的水泥，并不得将不同品种或强度等级的水泥混合使用。
2．砂、石
（1）砂宜选用中粗砂，含泥量不应大于3.0％，泥块含量不得大于1.0％；
（2）不得使用海砂；在没有使用河砂的条件时，应对海砂进行处理后才能使用，且控制氯离子含量不得大于0.06％；
（3）碎石或卵石的粒径宜为5～40mm，含泥量不应大于0.1％，泥块含量不应大于0.5％；
（4）在长期处于潮湿环境的重要结构混凝土用砂、石，应进行碱活性检验。
结构防水混凝土
3．矿物掺合料
（1）粉煤灰的级别不应低于二级，烧失量不应大于5%；
（2）硅粉的比表面积不应小于15000㎡/kg，SiO2含量不应小于85%；
（3）粒化高炉矿渣粉的品质要求应符合现行国家标准《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046的有关规定。
4．水：混凝土拌合用水应符合现行行业标准《混凝土用水标准》JGJ63的有关规定。
结构防水混凝土
5．外加剂
（1）外加剂的品种和用量应经试验确定，所用外加剂应符合现行国家标准《混凝土外加剂应用技术规范》GB50119的质量规定；
（2）掺加引气剂或引气型减水剂的混凝土，其含气量宜控制在3%～5%； （3）考虑外加剂对硬化混凝土收缩性能的影响；
（4）严禁使用对人体产生危害、对环境产生污染的外加剂。
结构防水混凝土
﹙三﹚防水混凝土工程的施工工艺要求
1．配合比 防水混凝土的配合比应经试验确定，并应符合下列规定：
（1）试配要求的抗渗水压值应比设计值提高0.2MPa；
（2）混凝土胶凝材料总量不宜小于320kg/ m3，其中水泥用量不宜少于260kg/ m3；粉煤灰掺量宜为胶凝材料总量的20%～30%，硅粉的掺量宜为胶凝材料总量的2%～5%；
（3）水胶比不得大于0.50，有侵蚀性介质时水胶比不宜大于0.45；
（4）砂率宜为35%～40%，泵送时可增加到45%；
（5）灰砂比宜为1:1.5～1:2.5；
（6）混凝土拌合物的氯离子含量不应超过胶凝材料总量的0.1%；混凝土中各类材料 的总碱量即Na2O当量不得大于3kg/ m3 。
结构防水混凝土
2．防水混凝土应连续浇筑，宜少留施工缝。当留设施工缝时，应遵守下列规定：
（1）墙体水平施工缝应留在高出底板表面不小于300mm的墙体上。
（2）墙体垂直施工缝宜与变形缝相结合，避开地下水和裂隙水较多的地段。
（3）施工缝的构造形式不宜采用凹缝、凸缝、阶梯缝，施工缝防水的构造形式见图8－11。
（4）防水混凝土结构内部设置的各种钢筋或绑扎铁丝，不得接触模板。
结构防水混凝土
（a）平缝加止水板
止水板
≥300
遇水膨胀止水条
（b）平缝加止水条
≥300
先浇混凝土
外贴防水层
后浇混凝土
（c）平缝外贴防水层
（4）施工缝形式与处理
结构防水混凝土
三、水泥砂浆防水层
1、种类：普通防水砂浆，聚合物水泥砂浆和掺外加剂或掺合料防水砂浆；
2、特点：高强度、抗刺穿、湿粘性等；由于其多层做法比较烦琐，在工程中已不多用；
3、适用范围：埋置深度较大，沉降较大，温度，湿度变化较大、受振动或冲击荷载等防水工程不宜采用；
4、做法：水泥砂浆防水层可采用人工多层抹压施工，而且可以与其他防水方法叠层使用；
5、规定：所用材料应符合《地下工程防水技术规范》的有关规定；
水泥砂浆防水层
﹙一﹚材料要求
水泥应使用普通硅酸盐水泥、硅酸盐水泥或特种水泥，不得使用过期或受潮结块的水泥；砂宜采用中砂，含泥量不应大于1%，硫化物和硫酸盐含量不得大于1%；用于拌制水泥砂浆的水应采用不含有害物质的洁净水；聚合物乳液的外观为均匀液体，无杂质、无沉淀、不分层。外加剂的技术性能应符合国家或行业有关标准的质量要求。
水泥砂浆防水层
﹙二﹚水泥砂浆施工的操作要点：
1．基层表面应平整、坚实、清洁，并应充分湿润，无明水；
2．基层表面的孔洞、缝隙应采用与防水层相同的水泥砂浆填塞并抹平。
3．施工前应将埋设件、穿墙管预留凹槽内嵌填密封材料后，再进行水泥砂浆防水、层施工。
4．水泥砂浆的配制、应按所掺材料的技术要求准确计量；
水泥砂浆防水层
4．水泥砂浆的配制、应按所掺材料的技术要求准确计量；
5．分层铺抹或喷涂，铺抹时应压实、抹平，最后一层表面应提浆压光；
6．防水层各层应紧密粘合，每层宜连续施工；必须留设施工缝时，应采用阶梯坡形槎，但与阴阳角的距离不得小于200mm；接茬应依层次顺序操作，层层搭接紧密。一般留在地面上，具体要求见图8－13所示。
7．水泥砂浆终凝后应及时进行养护，养护温度不宜低于5℃，并应保持砂浆表面 湿润，养护时间不得少于14d。
水泥砂浆防水层
(a) 留头方法 (b) 接头方法
图8－13 水泥砂浆防水层施工缝的处理
l—砂浆层；2—素灰层
水泥砂浆防水层
四、卷材防水层
地下卷材防水层是一种柔性防水层，用沥青胶将几层卷材粘贴在地下结构基层的表面上而形成的多层防水层；具有较好的防水性和良好的韧性，能够适应结构振动和微小变形，并能抵抗酸、碱、盐溶液的侵蚀，但卷材吸水率大、机械强度低，耐久性差，发生渗漏后难以修补。因此，卷材防水层适用于形式简单的整体钢筋混凝土结构基层和以水泥砂浆、沥青砂浆或沥青混凝土为找平层的基层。卷材防水层适用于受侵蚀性介质作用或受振动作用的地下工程；卷材防水层应铺设在主体结构的迎水面。
卷材防水层
﹙一﹚一般要求
卷材防水层所用卷材及主要配套材料必须符合设计要求。认真检查出厂合格证、质量检验报告和现场抽样试验报告。
﹙二﹚施工工艺
一般采用外防外贴和外防内贴两种施工方法。由于外防外贴法的防水效果优于外防内贴法，所以在施工场地和条件不受限制时一般均采用外防外贴法。
卷材防水层
1、施工顺序与构造要求：
（1）外防外贴法： （先底后立面）
墙体结构→防水→保护
特点：结构及防水层质量易检查,可靠性强；需槽宽，工期长。
此法常用
卷材防水层
外贴法施工示意图
1—永久保护墙；2—基础外墙；
3—临时保护墙；4—混凝土底板
外防外贴法的施工工艺：
（1）在混凝土底板垫层上做1:3水泥砂浆找平层；
（2）水泥砂浆找平层干燥后，铺贴底板卷材防水层，并在四周伸出一定长度，以便与墙身卷材防水层搭接；
（3）四周砌筑保护墙。保护墙分为两部分，下部为永久性保护墙，高度不小于B+100mm（B为底板厚度）；上部为临时保护墙，高度一般为300mm，用石灰砂浆砌筑，以便拆除如图。
（4）将伸出四周的卷材搭接接头临时贴在保护墙上，并用两块木板或其它合适材料将接头压于其间，进行保护，防止接头断裂、损伤、弄脏；
卷材防水层
（5）底板与墙身混凝土施工；
（6）混凝土养护，墙体拆模；
（7）在墙面上抹水泥砂浆找平层并刷冷底子油；
（8）拆除临时保护墙，找出各层卷材搭接接头，并将其表面清理干净；
（9）接长卷材进行墙体卷材铺贴。卷材应错槎接缝，依次逐层铺贴；
（10）砌筑永久保护墙。
卷材防水层
外贴法的构造及施工顺序
（2）外防内贴法： （先立面后平面）
垫层、保护墙→防水层→底板及结构墙
特点：槽宽小，省模板；损坏无察觉，可靠性差，内侧模板不好固定。
用于：场地小，无法采用外贴法的情况下。
卷材防水层
内贴法施工示意图
1-尚未施工的地下室墙；2-卷材防水层；3-永久保护墙；4-干铺油毡一层；5-混凝土垫层
外防内贴法的施工顺序：
（1）在混凝土底板垫层四周砌筑永久性保护墙；
（2）在垫层表面及保护层墙面上抹1:3水泥砂浆找平层；
（3）找平层干燥后，满涂冷底子油，沿保护墙及底板铺贴防水卷材；
（4）在立面上，在涂刷防水层最后一道沥青胶时，趁热粘上干净的热砂或散麻丝，待其冷却后，立即抹一层10～20mm后的1:3水泥砂浆保护层；在平面上铺设一层30～50mm后的1:3水泥砂浆或细石混凝土保护层；
（5）底板和墙体混凝土施工。
卷材防水层
内贴法的构造及施工顺序
护坡桩挡墙
五、涂料防水层
涂料防水层适用于受侵蚀性介质作用或受振动作用的地下工程，有机防水涂 料宜用于主体结构的迎水面，无机防水涂料宜用于主体结构的迎水面或背水面。有机防水涂料应采用反应型、水乳型、聚合物水泥等涂料，无机防水涂料应采用掺外加剂、掺合料的水泥基防水涂料或水泥基渗透结晶型防水涂料。
涂料防水层
﹙一﹚一般要求
地下结构属长期浸水部位，涂料防水层应选用具有良好的耐水性、耐久性、耐腐蚀性、耐菌性、无毒、难燃、低污染的涂料。
﹙二﹚施工工艺
1．有机防水涂料基面应干燥。当基面较潮湿时，应涂刷湿固化型胶结剂或潮湿 界面隔离剂；无机防水涂料施工前，基面应充分润湿，但不得有明水。
涂料防水层
2． 涂料防水层的施工应符合下列规定：
（1）多组分涂料应按配合比准确计量，搅拌均匀，并应根据有效时间确定每次配制的用量。
（2）涂料应分层涂刷或喷涂，涂层应均匀，涂刷应待前遍涂层干燥成膜后进行；每遍涂刷时应交替改变涂层的涂刷方向，同层涂膜的先后搭压宽度宜为30～50mm；
（3）涂料防水层的甩槎处接缝宽度不应小于100mm，接涂前应将其甩槎表面处理干净；
（4）采用有机防水涂料时，基层阴阳角处应做成圆弧；在转角处、变形缝、施工缝、 穿墙管等部位应增加胎体增强材料和增涂防水涂料，宽度不应小于50mm；
（5）胎体增强材料的搭接宽度不应小于100mm，上下两层和相邻两幅胎体的接缝应 错开1/3 幅宽，且上下两层胎体不得相互垂直铺贴。
涂料防水层
六、结构细部构造防水的施工
地下工程的施工缝、变形缝、后浇带、穿墙管(盒)、预埋件、预留通道接头、桩头等细部构造，是薄弱环节，应有加强防水措施。
涂料防水层
第三节 卫生间防水
卫生间一般有较多穿过楼地面或墙体的管道，平面形状复杂且面积较小。如果采用卷材防水施工，因剪口和接缝较多，很难粘结牢固、密封严密。故多采用涂膜防水，使用较多的是聚氨酯涂膜防水。
卫生间防水层的要求和施工工序基本同屋面、地下防水层。保证卫生间防水质量的关键是合理安排好工序，并做好成品保护工作。
一、一般要求
﹙一﹚卫生间防水工程必须进行防水设计，防水设计必须明确防水部位，防水层做法，细部节点处理等。
﹙二﹚卫生间楼面振捣必须密实，随浇随抹、压实抹光，形成一道自身防水层。
﹙三﹚涂刷防水层的基层表面应保持干燥，含水率一般不大于9%。并要平整、牢固，不得有空鼓、开裂及起砂等缺陷。
﹙四﹚结构施工时卫生间穿楼板管道预留洞的位置要准确，突出地面的管根、地漏、排水口、阴阳角等细部，应先做好附加层增补处理，涂刷底胶后，经检查并办完隐蔽工程验收。
卫生间防水
﹙五﹚水电安装和土建各工序必须密切配合，防止出现防水层施工完毕后，又剔凿墙地面或重新安装各种管道。
﹙六﹚居室地面施工时在卫生间门口处预留出300mm宽做防水，如图8－10所示。待卫生间防水层施工完毕后和防水保护层一起施工。
﹙七﹚防水层施工不得在雨天、大风天进行，冬期施工的环境温度应不低于5℃。
卫生间防水
卫生间门口处理
卫生间防水
二、施工工艺流程
清理基层表面→细部处理→配制底胶→涂刷底胶(相当于冷底子油) →细部附中层施工→第一遍涂膜→第二遍涂膜→第三遍涂膜防水层施工→防水层一次试水→保护层饰面层施工→防水层二次试水→防水层验收。
卫生间防水
第四节 防水工程质量验收与安全要求
一、防水工程质量通病与防治
卷材防水工程常见的质量通病有：卷材开裂、鼓泡及老化；粘贴材料流淌；绿豆砂保护层脱落及变形缝漏水等问题。其产生原因及防治方法见表8-10。屋面防水，除卷材以外，油膏嵌缝涂膜也常被采用，其质量通病有开裂、脱落、起泡、破损、渗漏等，其产生原因及防治方法见表8-11。刚性屋面防水工程常见的质量通病及其产生原因及防治方法见表8-12。
二、防水工程质量验收
（一）屋面防水工程质量验收
1．屋面找平层的质量验收：
2．屋面保温的质量验收：
3．屋面卷材防水层质量检验：
4．屋面涂膜防水层质量检验：
5．屋面细石混凝土刚性防水层质量检验：
防水工程质量验收与安全要求
（二）地下防水工程质量验收
1．地下防水混凝土防水层质量检验：
2．地下水泥砂浆防水层质量检验：
3．地下卷材防水层质量检验：
4．地下涂料防水层质量检验：
防水工程质量验收与安全要求
实训项目：屋面防水施工方案与技术交底
一、训练任务：以小组为单位对屋面防水工程的施工方案进行制定，然后各小组相互比较，选出最优方案并进行技术交底。
二、训练目标：
﹙一﹚能力目标
1．能根据工程项目的实际情况，开展屋面防水工程施工技术交底会议；
2．能根据施工现场的实际情况，对屋面防水工程的施工方案进行制定。
﹙二﹚知识要点：屋面卷材防水的施工工艺；卷材防水层的施工要点及质量检验。
三、训练地点：校内实训基地内业工作室。
四、训练成果：施工技术交底书、设计方案报告
实训项目：
五、训练实例：
工程背景：本工程为现浇钢筋混凝土框架结构的教学楼，位于济南市***路本校院内北部，交通便利。东西长209m，南北宽42.6m。柱下独立基础加防水底板，地下一层，地上中部六层，两端部四层，庭院式布置。建筑面积43104.81㎡，建筑物室内地坪设计标高±0.000相当于绝对标高140.85m。屋面防水等级按二级设计，采用二道柔性防水设防，防水层合理使用年限为15年。找平层为25厚1：2.5水泥砂浆抹平压光1×1m分格，密封胶嵌缝；隔离层（干铺玻纤布或低强度等级砂浆）一道；防水层：按设计要求屋面采用SBS（BAC）防水卷材。保温层：硬质聚氨酯泡沫板、挤塑聚苯板。
实训项目：

展开更多......

收起↑
