第八章 装饰工程

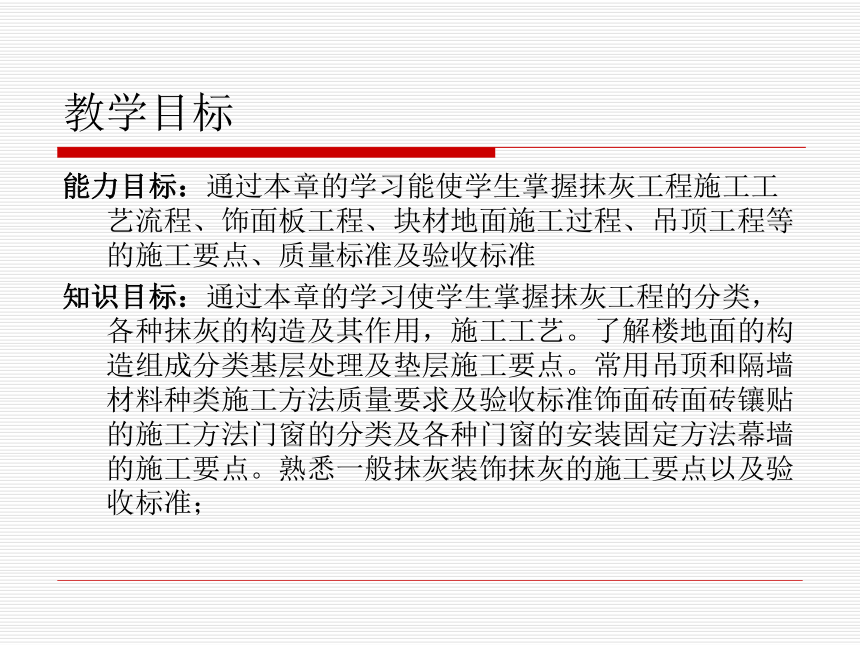

教学目标
能力目标：通过本章的学习能使学生掌握抹灰工程施工工艺流程、饰面板工程、块材地面施工过程、吊顶工程等的施工要点、质量标准及验收标准
知识目标：通过本章的学习使学生掌握抹灰工程的分类，各种抹灰的构造及其作用，施工工艺。了解楼地面的构造组成分类基层处理及垫层施工要点。常用吊顶和隔墙材料种类施工方法质量要求及验收标准饰面砖面砖镶贴的施工方法门窗的分类及各种门窗的安装固定方法幕墙的施工要点。熟悉一般抹灰装饰抹灰的施工要点以及验收标准；

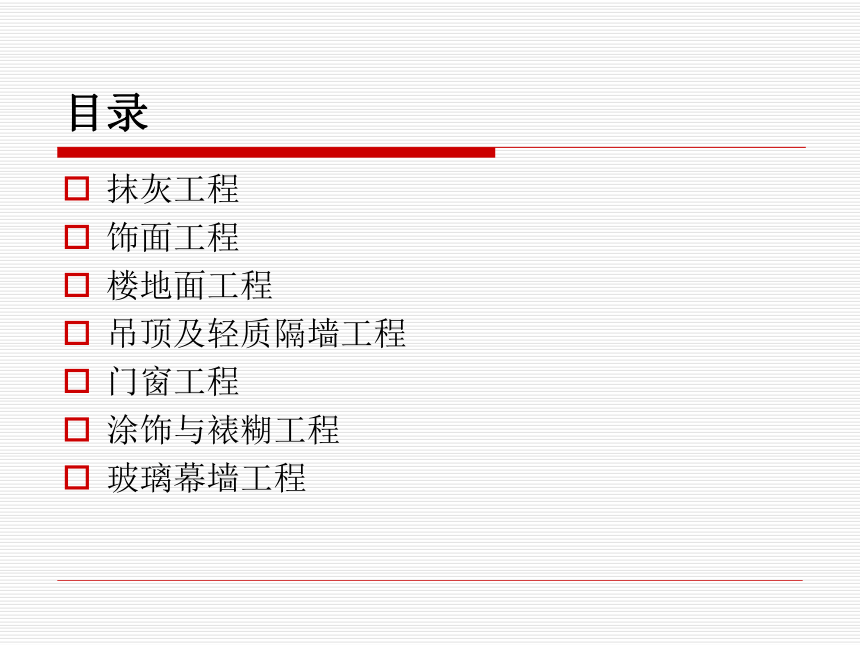

目录
抹灰工程
饰面工程
楼地面工程
吊顶及轻质隔墙工程
门窗工程
涂饰与裱糊工程
玻璃幕墙工程
抹灰工程

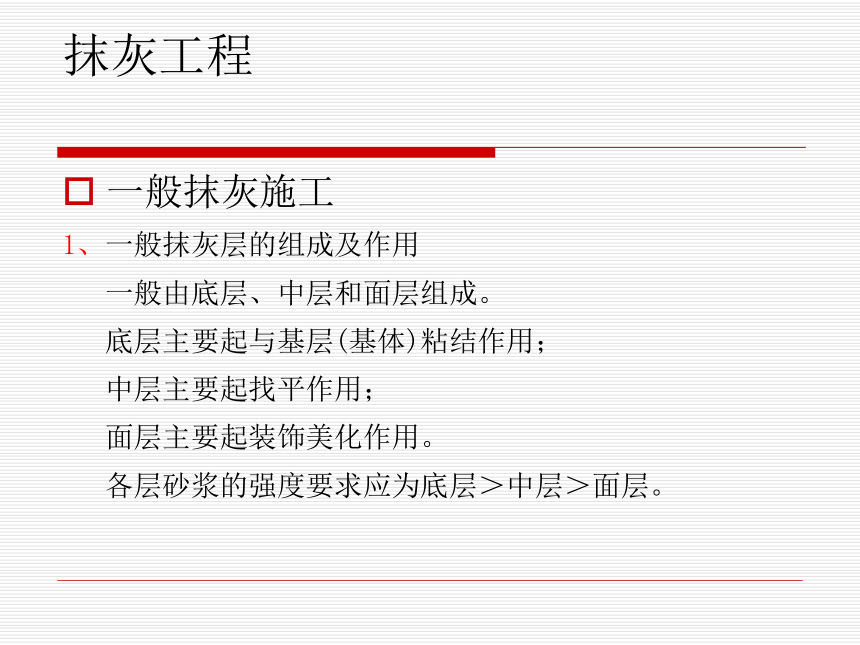

一般抹灰施工
1、一般抹灰层的组成及作用
一般由底层、中层和面层组成。
底层主要起与基层(基体)粘结作用；
中层主要起找平作用；
面层主要起装饰美化作用。
各层砂浆的强度要求应为底层＞中层＞面层。

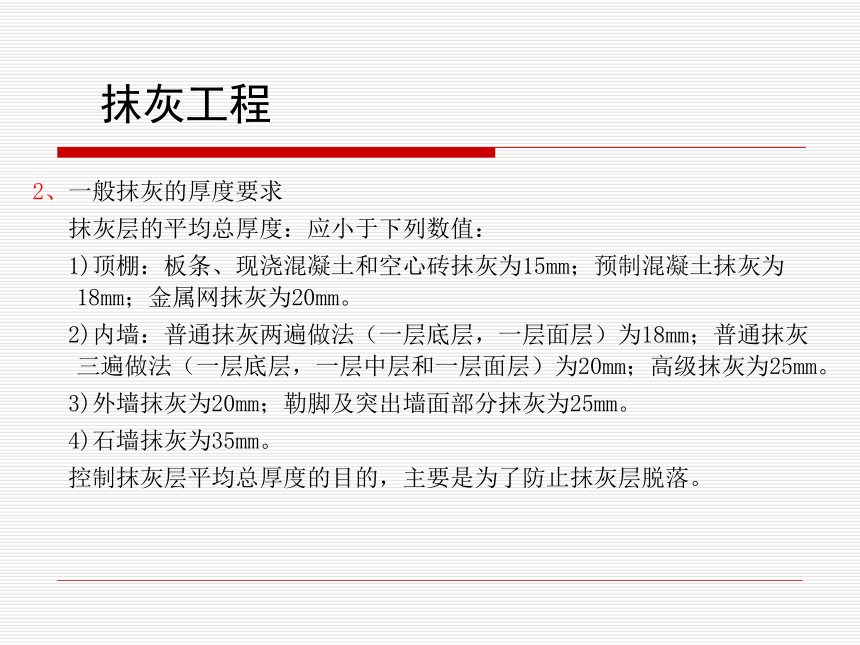

2、一般抹灰的厚度要求
抹灰层的平均总厚度：应小于下列数值：
1)顶棚：板条、现浇混凝土和空心砖抹灰为15mm；预制混凝土抹灰为18mm；金属网抹灰为20mm。
2)内墙：普通抹灰两遍做法（一层底层，一层面层）为18mm；普通抹灰三遍做法（一层底层，一层中层和一层面层）为20mm；高级抹灰为25mm。
3)外墙抹灰为20mm；勒脚及突出墙面部分抹灰为25mm。
4)石墙抹灰为35mm。
控制抹灰层平均总厚度的目的，主要是为了防止抹灰层脱落。
抹灰工程
3、一般抹灰根据质量要求分为高级抹灰、 中级抹灰和普通抹灰。
4、一般抹灰的材料要求
（1）水泥
（2）石灰膏和磨细生石灰粉
（3）石膏
（4）粉煤灰
（5）粉刷石膏
（6）砂
（7）麻刀、纸筋、稻草、玻璃纤维
抹灰工程

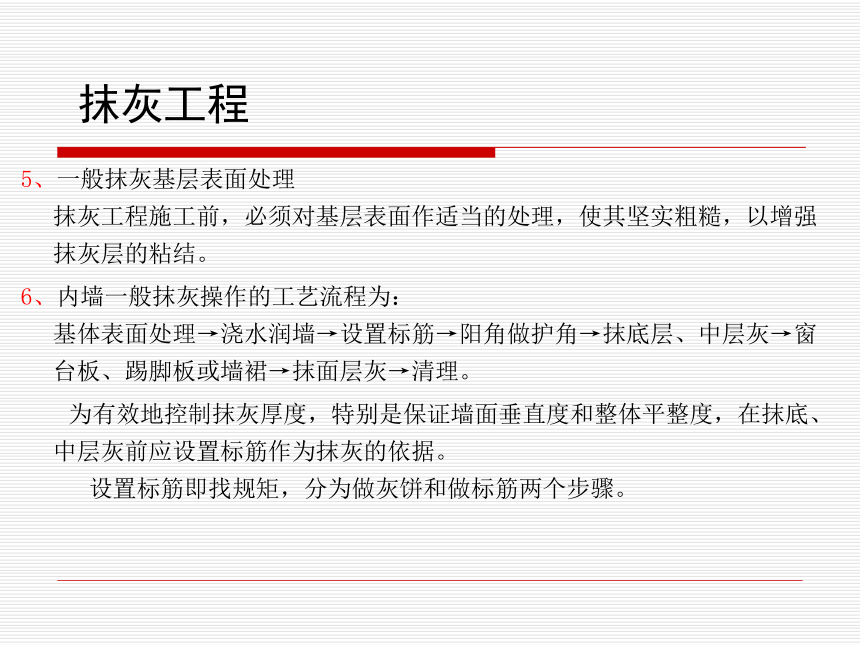

5、一般抹灰基层表面处理 抹灰工程施工前，必须对基层表面作适当的处理，使其坚实粗糙，以增强抹灰层的粘结。
6、内墙一般抹灰操作的工艺流程为： 基体表面处理→浇水润墙→设置标筋→阳角做护角→抹底层、中层灰→窗台板、踢脚板或墙裙→抹面层灰→清理。
为有效地控制抹灰厚度，特别是保证墙面垂直度和整体平整度，在抹底、中层灰前应设置标筋作为抹灰的依据。 设置标筋即找规矩，分为做灰饼和做标筋两个步骤。
抹灰工程

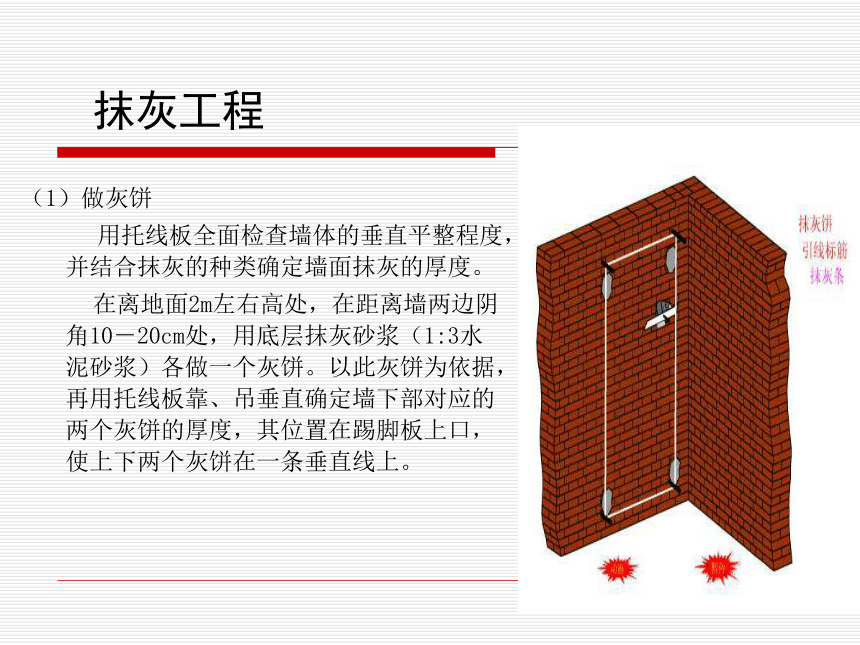

（1）做灰饼
用托线板全面检查墙体的垂直平整程度，并结合抹灰的种类确定墙面抹灰的厚度。
在离地面2m左右高处，在距离墙两边阴角10－20cm处，用底层抹灰砂浆（1:3水泥砂浆）各做一个灰饼。以此灰饼为依据，再用托线板靠、吊垂直确定墙下部对应的两个灰饼的厚度，其位置在踢脚板上口，使上下两个灰饼在一条垂直线上。
抹灰工程

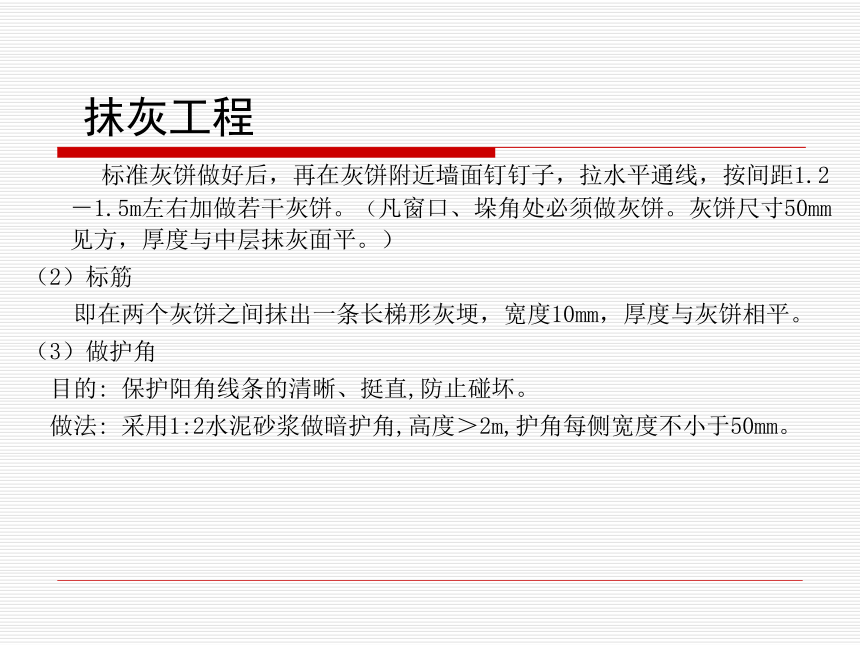

标准灰饼做好后，再在灰饼附近墙面钉钉子，拉水平通线，按间距1.2－1.5m左右加做若干灰饼。（凡窗口、垛角处必须做灰饼。灰饼尺寸50mm见方，厚度与中层抹灰面平。）
（2）标筋
即在两个灰饼之间抹出一条长梯形灰埂，宽度10mm，厚度与灰饼相平。
（3）做护角
目的: 保护阳角线条的清晰、挺直,防止碰坏。
做法: 采用1:2水泥砂浆做暗护角,高度＞2m,护角每侧宽度不小于50mm。
抹灰工程

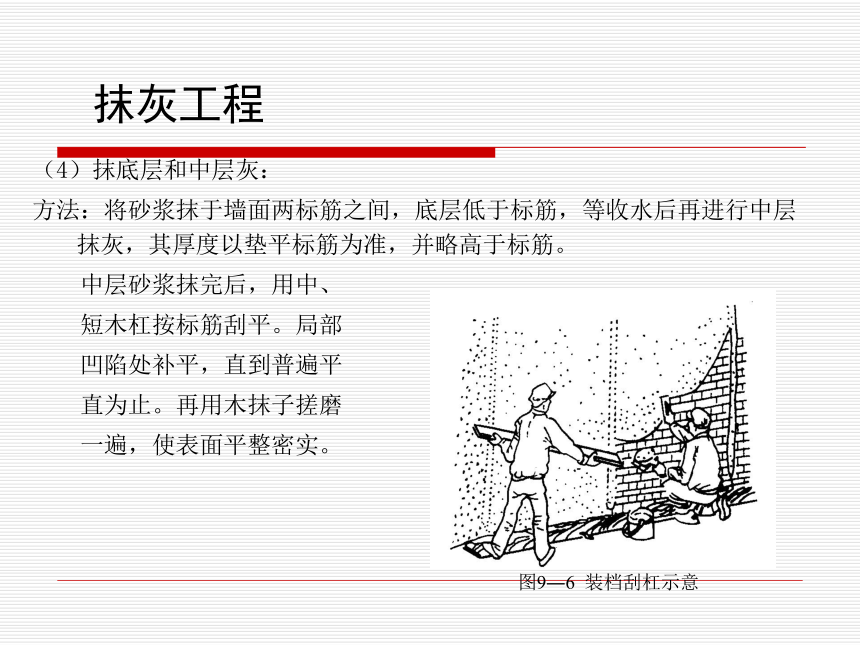

（4）抹底层和中层灰：
方法：将砂浆抹于墙面两标筋之间，底层低于标筋，等收水后再进行中层抹灰，其厚度以垫平标筋为准，并略高于标筋。
中层砂浆抹完后，用中、
短木杠按标筋刮平。局部
凹陷处补平，直到普遍平
直为止。再用木抹子搓磨
一遍，使表面平整密实。
图9―6 装档刮杠示意
抹灰工程

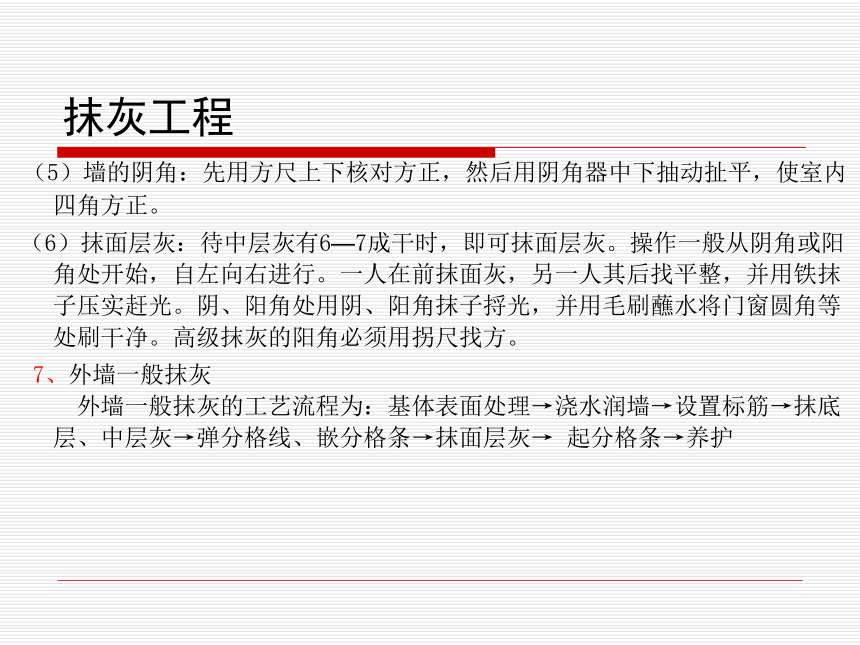

（5）墙的阴角：先用方尺上下核对方正，然后用阴角器中下抽动扯平，使室内四角方正。
（6）抹面层灰：待中层灰有6—7成干时，即可抹面层灰。操作一般从阴角或阳角处开始，自左向右进行。一人在前抹面灰，另一人其后找平整，并用铁抹子压实赶光。阴、阳角处用阴、阳角抹子捋光，并用毛刷蘸水将门窗圆角等处刷干净。高级抹灰的阳角必须用拐尺找方。
7、外墙一般抹灰 外墙一般抹灰的工艺流程为：基体表面处理→浇水润墙→设置标筋→抹底层、中层灰→弹分格线、嵌分格条→抹面层灰→ 起分格条→养护
抹灰工程

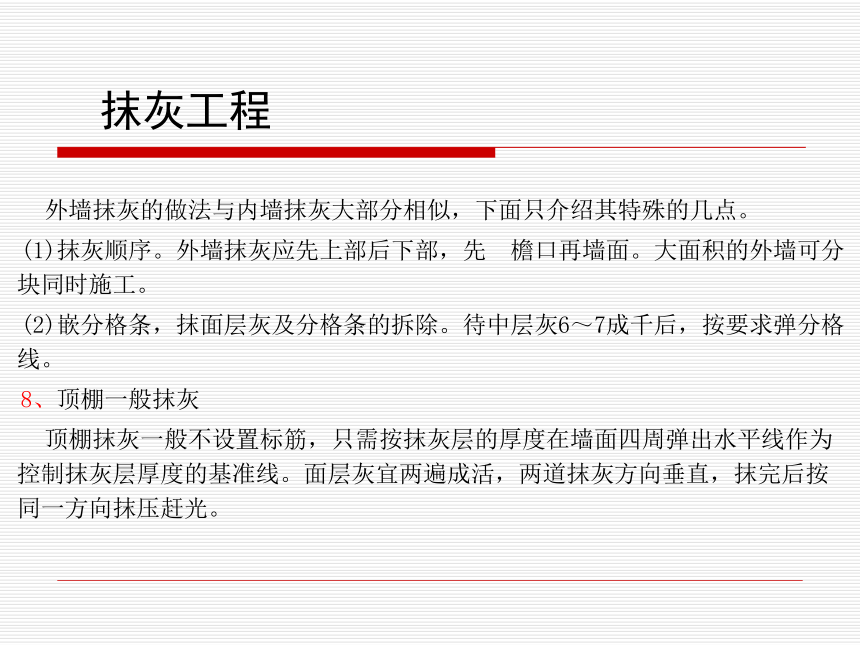

外墙抹灰的做法与内墙抹灰大部分相似，下面只介绍其特殊的几点。
(1)抹灰顺序。外墙抹灰应先上部后下部，先 檐口再墙面。大面积的外墙可分块同时施工。
(2)嵌分格条，抹面层灰及分格条的拆除。待中层灰6～7成千后，按要求弹分格线。
8、顶棚一般抹灰
顶棚抹灰一般不设置标筋，只需按抹灰层的厚度在墙面四周弹出水平线作为控制抹灰层厚度的基准线。面层灰宜两遍成活，两道抹灰方向垂直，抹完后按同一方向抹压赶光。
抹灰工程
抹灰工程
装饰抹灰施工
1、水刷石施工
水刷石饰面，是将水泥石子浆罩面中尚未干硬的水泥用水冲刷掉，使各色石子外露，形成具有“绒面感”的表面。水刷石是石粒类材料饰面的传统做法，这种饰面耐久性强，具有良好的装饰效果，造价较低，是传统的外墙装饰做法之一。
2、干粘石施工
干粘石是将干石子直接粘在砂浆层上的一种装饰抹灰做法。装饰效果与水刷石差不多，但湿作业量小，节约原材料，又能明显提高工效。
3、斩假石施工
斩假石又称剁斧石，是在水泥砂浆基层上涂抹水泥石子浆，待硬化后，用剁斧、齿斧及各种凿子等工具剁出有规律的石纹，使其类似天然花岗石、玄武石、青条石的表面形态，即为斩假石。
4、聚合物水泥砂浆的喷涂、滚涂与弹涂施工。
（1）喷涂施工。喷涂是把聚合物水泥砂浆用砂浆泵或喷斗将砂浆喷涂于外墙面形成的装饰抹灰。
（2）滚涂施工。滚涂是将2～3mm厚带色的聚合物水泥砂浆均匀的涂抹在底层上，用平面或刻有花纹的橡胶、泡沫塑料滚子在罩面层上直上直下施滚涂拉，并一次成活滚出所需花纹。
（3）弹涂施工。
抹灰工程
5、假面砖
假面砖又称仿面砖，适用于装饰外墙面，远看像贴面砖，近看才是彩色砂浆抹灰层上分格。
6、仿石
仿石适用于装饰外墙。仿石抹灰层由底层灰、结合层及面层灰组成。底层灰用12mm厚1：3水泥砂浆，结合层用水泥浆（内掺水重3％～5％的108胶），面层用10mm厚1：0。5：4水泥石灰砂浆。
抹灰工程
饰面工程
饰面工程是指将块料面层镶贴（或安装）在墙柱表面以形成装饰层。块料面层的种类基本可分为饰面砖和饰面板两大类。
饰面砖镶贴
1、外墙面砖施工
(1)工艺流程：
基层处理→吊垂直、套方、找规矩→贴灰饼→抹底层砂浆→弹线分格→排砖→浸砖→镶贴面砖→面砖勾缝与擦缝。
（2)工艺要点
①基层处理
②吊垂直、套方、找规矩、贴灰饼
③抹底层砂浆
④弹线分格
⑤排砖
⑥浸砖
⑦镶贴面砖
⑧面砖勾缝与擦缝
饰面工程
饰面工程
大理石板、花岗石板、青石板等饰画板的安装
1、小规格饰面板的安装
小规格大理石板、花岗石板、青石板，板材尺寸小于3O0mm×300mm，板厚8～12mm，粘贴高度低于lm的踢脚线板、勒脚、窗台板等，可采用水泥砂浆粘贴的方法安装。施工中常用粘贴法的有：碎拼大理石、踢脚线粘贴、窗台板安装等。
2、湿法铺贴工艺
湿法铺贴工艺适用于板材厚为⒛～30mm的大理石、花岗石或预制水磨石板，墙体为砖墙或混凝土墙。湿法铺贴工艺是传统的铺贴方法，即在竖向基体上预挂钢筋网用铜丝或镀锌钢丝绑扎板材并灌水泥砂浆粘牢。这种方法的优点是牢固可靠，缺点是工序繁琐，卡箍多样，板材上钻孔易损坏，特别是灌注砂浆易污染板面和使板材移位。
饰面工程
3、干挂法
（1）板材切割。 （2）磨边。
（3）钻孔。 （4）开槽。
（5）涂防水剂。 （6）墙面修整。
（7）弹线。 （8）墙面涂刷防水剂。
（9）板材安装。 （lO）板材固定。
（11）板材接缝的防水处理。
饰面工程
饰面工程
金属饰面板施工
金属饰面板主要有彩色压型钢板复合墙板、铝合金板和不锈钢板等。
1、彩色压型钢板复合墙板
彩色压型钢板复合板的安装，是用吊挂件把板材挂在墙身檩条上，再把吊挂件与檩条焊牢；板与板之间连接，水平缝为搭接缝，竖缝为企口缝。所有接缝处，除用超细玻璃棉塞缝外，还需用自攻螺钉钉牢，钉距为200mm。压型板墙转角处，用槽形转角板进行外包角和内包角，转角板用螺栓固定。
2、铝合金饰面板的安装工艺
铝合金饰面板的施工安装工艺流程一般为：弹线定位→安装固定连接件→安装骨架→饰面 板安装→收口构造处理→板缝处理。
①铝合金扣板的安装。
②铝合金饰面板的压卡法施工。
③蜂窝型铝合金复合饰面板的施工。
3、不锈钢饰面板
主要施工工艺为：柱体成型→柱体基层处理→不锈钢板滚圆→不锈钢板定位安装→焊接和打磨修光。
饰面工程
楼地面工程
楼地面的组成及分类
楼地面的组成；楼地面是房屋建筑底层地坪与楼层地坪的总称。
主要由面层、垫层和基层构成。
基层施工
1、抄平弹线，统一标高。
2、楼板基层，板缝灌浆与板面清理。
3、土基层，素土分层夯实
楼地面工程
垫层施工
1、刚性垫层：低强度水泥砼≥C10，厚60~100mm。基层清理润湿，水平桩（6~10m）控制厚度，分仓浇筑（间距3~4m）
2、柔性垫层：土、砂、石、炉渣等散状材料压实，
厚≥60mm（砂）、≥100mm（砂石）。
楼地面工程
整体面层施工
1、水泥砂浆面层
工艺流程
基层处理→找标高、弹线→洒水湿润→抹灰饼和标筋→搅拌砂浆→
刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→
第二遍压光→第三遍压光→养护
构造要求：厚度≥20mm
2、细石混凝土面层
要求：厚度一般为30~40mm，强度≥C20
楼地面工程
3、现制水磨石面层
工艺流程：
基层处理→找标高→弹水平线→铺抹找平层砂浆→养护→弹分格线→
镶分格条→拌制水磨石拌合料→涂刷水泥浆结合层→铺水磨石拌合料→
滚压、抹平→试磨→粗磨→细磨→磨光→草酸清洗→打蜡上光摊铺结合层、铺贴、灌缝、上蜡磨亮。
楼地面工程
楼地面工程
板块面层施工
在基层上用水泥砂浆或水泥浆铺设块料面层形成楼地面
1、施工准备：检查平整度，弹控制线。
2、大理石板，花岗石板及预制水磨石板地面铺贴
3、水泥花砖和混凝土板地面施工：同水磨石板地面铺贴，
板缝分别大于2mm、6mm。
4、陶瓷锦砖地面施工：铺贴、拍实、揭纸、灌缝、
拨缝、养护
5、陶瓷铺地砖与墙地砖面层施工：铺结合层砂浆、
弹线定位、铺贴地砖、擦缝
6、地毯面层施工：
铺设方法有：活动式、固定式
楼地面工程
木质地面施工
架铺：在地面上先做出木搁栅，然后在木搁栅上铺贴基面 板，最后镶铺面层木地板。
实铺：在地面上直接拼铺木地板
工艺流程：
安装木搁栅→钉木地板→刨平→净面细刨、磨光→安装踢脚板
吊顶及轻质隔墙工程
吊顶工程
1.组成：支承 + 基层 + 面层
（1）支承：吊杆 + 主龙骨
1）木龙骨：方木50×70~60×100mm、薄壁槽钢 ∟60×6~70×7mm，间距1m左右，用 8~10mm螺栓或8号
铁丝与楼板连接。
2）金属龙骨：有U、T、C、L型等，间距1~1.5 m，通过吊
杆将其与楼板连接。
吊顶及轻质隔墙工程
（2）基层：用木材，型钢或其他轻金属材料制成的
次龙骨组成。
（3）面层：木龙骨吊顶多用人造板面层或板条抹灰面层，
金属龙骨吊顶多用装饰吸声板。
2、吊顶施工工艺
（楼板 → 吊杆 → 主龙骨 → 次龙骨 → 饰面板）
（1）木质吊顶施工
施工程序为：弹线找平→检查、安装预埋件和连接件→安装吊杆和大龙骨→安装木顶撑 →安装小龙骨 → 安装饰面板
a、弹水平线：吊顶高度水平线。
b、吊杆的安装：有预埋件、射钉、膨胀螺栓固定。
吊顶及轻质隔墙工程
吊顶及轻质隔墙工程
c、龙骨安装
主龙骨：用螺丝、绑扎、铁钉将主龙骨与吊杆固定。
沿墙龙骨：用膨胀螺栓或钢钉固定在四周墙上。
次龙骨：将次龙骨紧贴在主龙骨上安装。
罩面板的铺钉：将人造板由中央向四周呈对称排列铺钉。
吊顶及轻质隔墙工程
(2)轻金属龙骨吊顶施工（轻钢龙骨和铝合金龙骨）
轻钢龙骨装配式吊顶施工
轻钢吊顶龙骨有U型和T型两种。
安装程序：
弹标高线→安装吊杆→安装主龙骨→按水平标高线调整大龙骨→大龙骨底部弹线→固定中、小龙骨→固定边龙骨→安装横撑龙骨→安装饰面板
饰面板的安装方法有：搁置法、嵌入法、粘贴法、钉固法、卡固法。
铝合金吊顶龙骨的安装方法与轻钢龙骨吊顶基本相同
吊顶及轻质隔墙工程
吊顶及轻质隔墙工程
（3）常见饰面板的安装：石膏饰面板的安装可采用钉固法、
粘贴法和暗式企口胶结法。
3、吊顶工程质量要求
吊顶工程所用的材料品种、规格、颜色以及基层构造、
固定方法等应符合设计要求，吊顶罩面板工程质量符合允许差。
吊顶及轻质隔墙工程
轻质隔墙工程
1、隔墙的构造类型
砌块式：与粘土砖墙相似。
立筋式：多为木材或型钢，其饰面板多为人造板。
板材式：用高度等于室内净空的泰兴板材进行拼装。
2、轻钢龙骨纸面石膏板隔墙施工
（1）特点：施工速度快、成本低、劳动强度小、装饰美观及
防火、隔声性能好等特点。
（2）系列：轻钢龙骨有C50、C75、 C100三种。
（3）组成：沿顶沿地龙骨、竖向龙骨、加强龙骨、横撑龙骨
及配件
（4）工序：弹线→固定沿地、顶、墙龙骨→龙骨架装配及校正→石膏板固定→饰面处理
吊顶及轻质隔墙工程
吊顶及轻质隔墙工程
3、铝合金隔墙施工技术
（1）组成：铝合金型材框架，玻璃等其他材料装配而成。
（2）工序其主要施工工序为：弹线→下料→组装框架→安装玻璃
4、隔墙的质量要求
（1）隔墙骨架与基体结构连接牢固，无松动现象。
（2）墙体表面应平整，接缝密实、光滑、无凹凸现象，无裂缝。
（3）石膏板铺设方向正确，安装牢固。
（4）隔墙饰面板工程质量符合允许偏差。
涂饰与裱糊工程
涂料工程
涂料组成：胶黏剂+颜料+溶剂+辅助材料等。
1、基层处理：坚实、平整、干净。
2、涂料施工
1）刷涂：刷子，不少于2遍，干后再涂（间隔2~4h）。
2）滚涂：磙子，上下垂直来回滚动。
3）喷涂：喷枪
a、调制涂料，装入供料筒；
b、空气压力0.4~0.8MPa；
c、喷枪垂直涂面，喷距500mm，移动范围700~800mm；
d、两遍成活，先横后竖。
涂饰与裱糊工程
4）刮涂：刮板
a、一次刮涂后≤0.5mm；
b、刮刀与饰面成50 ~60 ；
c、圆、菱形屋面用橡皮刮刀；
5）弹涂：弹涂器，1~2 道底涂料，垂直正对，自上而下
6）抹涂：不锈钢抹子，先1~2 道底涂层，再抹1~2遍涂料（间隔1h ,厚1.2~2或2~3mm）。
涂饰与裱糊工程
喷涂墙面示意图
涂饰与裱糊工程
3、喷塑涂料施工
1）涂层结构：底油+骨架+面油
2）工艺：刷底油→喷点料（骨架材料）→滚压点料→喷涂或刷涂面层
4、多彩喷涂施工
1）工艺：底涂→中涂→面涂或底涂→面涂
2）特点：色彩丰富，性能好，施工方便。
5、聚氨酯仿瓷涂料层施工
1）工艺：基层处理→底涂→中涂→面涂
2）特点：耐污染、耐水性、耐侯性优异
涂饰与裱糊工程
刷浆工程
1、材料：石灰浆、水泥浆、大白浆、可赛银粉
2、施工工艺
基层处理：干净、平整，满挂1~2道腻子。
刷浆：先用乳胶水溶液或聚乙烯醇缩甲醛胶水溶液润湿基层，再刷、 滚喷聚合物水泥砂浆。
涂饰工程施工质量要求：
涂层干燥后验收，材料、颜色符合设计，施涂涂料表面质量满足规范要求。
涂饰与裱糊工程
裱糊工程
施工工艺为：基层处理→弹分格线→裁纸→焖水→刷胶→裱贴→成品保护。
门窗工程
门窗按材料分为木门窗，钢门窗、铝合金门窗和塑料门窗。
木制门窗制作安装
木门窗按设计图纸工厂制作，进场检查品种、规格、开启方向及组合件，而后进行安装。
1、立口安装：先立窗框，后砌墙。
2、塞口安装：先砌墙，后立窗框。
3、木门窗扇的安装：先量门窗框尺寸，后修刨门窗扇。
4、玻璃安装：抹底灰，装玻璃，刮底灰，钉圆钉，抹油灰。
5、木门窗扇安装的留缝宽度和允许偏差符合要求。
门窗工程
钢门窗
1、应用较多的有：薄壁空腹钢门窗和空腹钢门窗。
2、工厂预制、运输存储，防止变形。
3、塞口法安装，洞口比窗框每边大15~30mm。
4、门窗框用预埋件连接固定，1：2水泥砂浆或细石砼填缝。
5、门窗框与扇连成一体，木楔临时固定，线锤、水准尺校
正，五金件最后固定。
6、钢门窗在工厂加工制作后整体运到现场进行安装。
7、钢门窗的安装精度要求和检验方法符合要求。
门窗工程
门窗工程
铝合金门窗（门窗框和扇、连接件、密封件、五金件）
安装要点：
1、弹线（塞口法安装，门窗框比洞口尺寸略小）
（1）同一立面整齐一致。
（2）洞口弹线位于墙体的中心线或内侧。
（3）标高基准与室内地面饰面标高一致。
2、门窗框就位和固定
按弹线就位，木楔临时固定，检查校正立面垂直度和位置，射钉将铁脚与结构固定。
3、填缝：
先清理缝隙，后填塞。
4、门、窗安装：
就位准确、开启灵活，符合安装质量的允许偏差。
门窗工程
塑料门窗
1、塑料门窗及其附件应符合国家标准。
2、安装前，先装五金件及固定件。
3、与墙体连接的固定件用自攻螺钉等紧固于门框上，严禁
设钉固定。
4、缝隙用软质保温材料填充饱满。
1、玻璃幕墙分类
（1）明框玻璃幕墙
其玻璃板镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁、主框均外露且铝框分格明显的立面。
（2）隐框玻璃幕墙
隐框玻璃幕墙是将玻璃用结构胶粘结在铝框上，大多数情况下不再加金属连接件。因此，铝框全部隐蔽在玻璃后面，形成大面积仝玻璃镜面。
玻璃幕墙施工
（3）半隐框玻璃幕墙
半隐框玻璃幕墙是将玻璃两对边嵌在铝框内，另两对边用结构胶粘在铝框形成半隐框玻璃幕墙。立柱外露，横梁隐蔽的称竖框横隐幕墙；横梁外露，立柱隐蔽的称为竖隐横框幕墙。
（4）全玻幕墙
为游览观光需要，在建筑物底层，顶层及旋转餐厅的外墙，使用玻璃板，其支承结构采用玻璃肋，称之为全玻幕墙。
玻璃幕墙施工
玻璃幕墙施工
2、玻璃幕墙的安装要点
（1）定位放线
（2）骨架安装
1）立柱的安装 2）横梁的安装
（3）玻璃安装
（4）耐候胶嵌缝
