第三章 基础工程

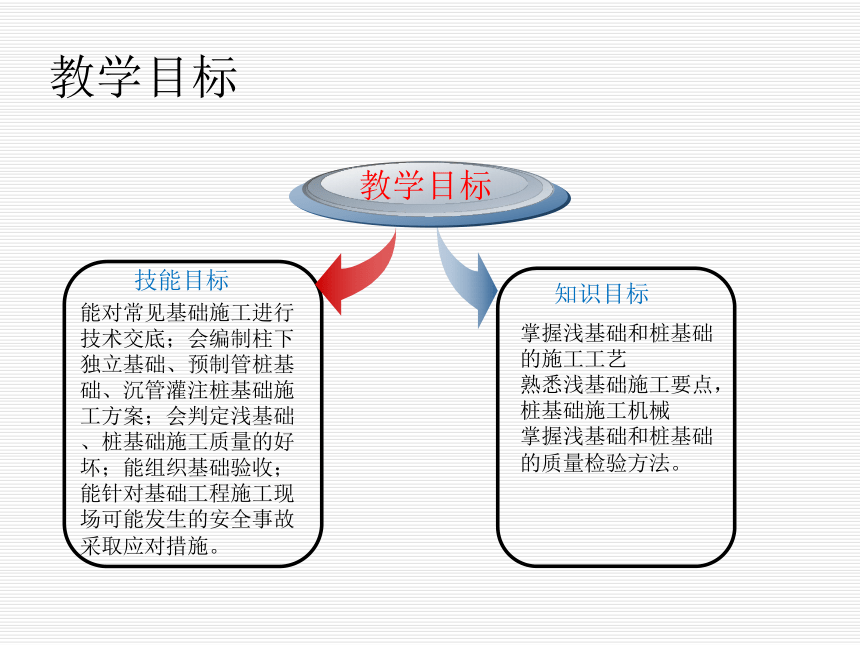

教学目标
能对常见基础施工进行技术交底；会编制柱下独立基础、预制管桩基础、沉管灌注桩基础施工方案；会判定浅基础、桩基础施工质量的好坏；能组织基础验收；能针对基础工程施工现场可能发生的安全事故采取应对措施。
教学目标
掌握浅基础和桩基础的施工工艺
熟悉浅基础施工要点，桩基础施工机械
掌握浅基础和桩基础的质量检验方法。
技能目标
知识目标

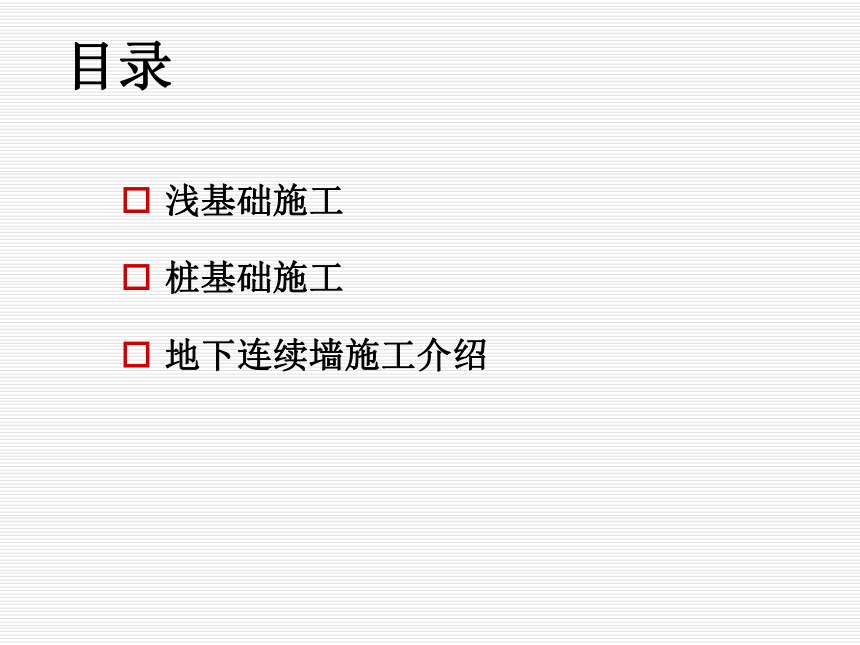

浅基础施工
桩基础施工
地下连续墙施工介绍
目录

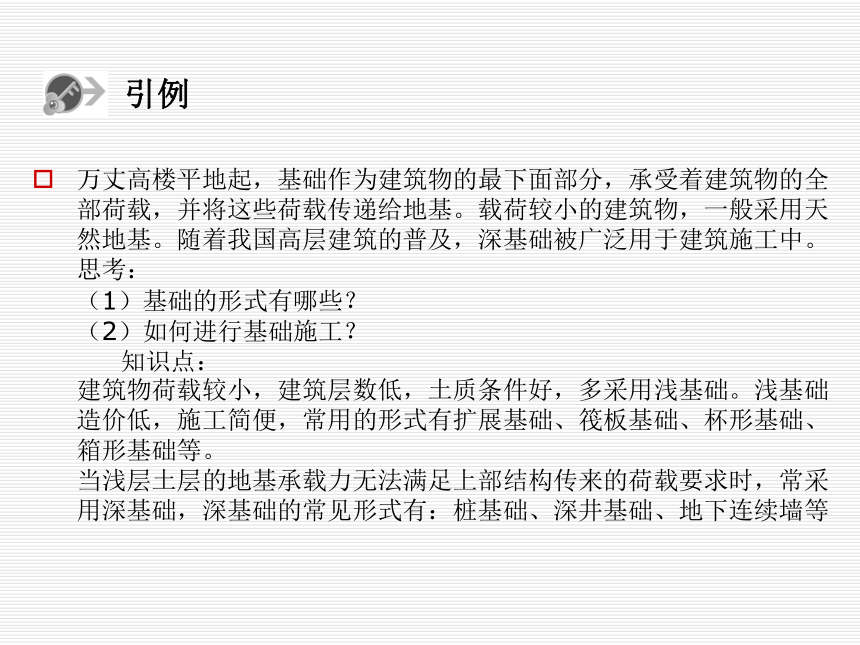

万丈高楼平地起，基础作为建筑物的最下面部分，承受着建筑物的全部荷载，并将这些荷载传递给地基。载荷较小的建筑物，一般采用天然地基。随着我国高层建筑的普及，深基础被广泛用于建筑施工中。 思考： （1）基础的形式有哪些？ （2）如何进行基础施工？ 知识点： 建筑物荷载较小，建筑层数低，土质条件好，多采用浅基础。浅基础造价低，施工简便，常用的形式有扩展基础、筏板基础、杯形基础、箱形基础等。 当浅层土层的地基承载力无法满足上部结构传来的荷载要求时，常采用深基础，深基础的常见形式有：桩基础、深井基础、地下连续墙等
引例

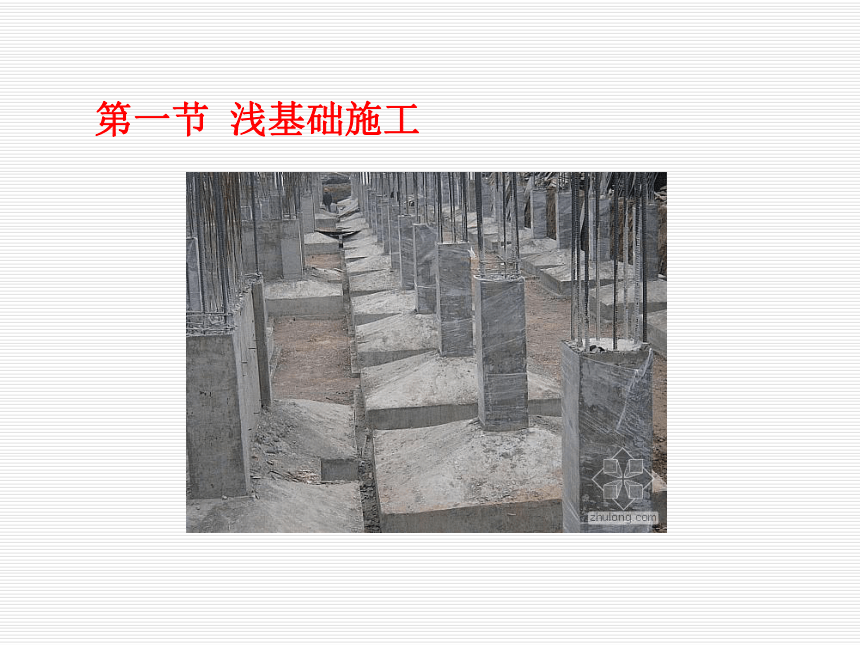

第一节 浅基础施工

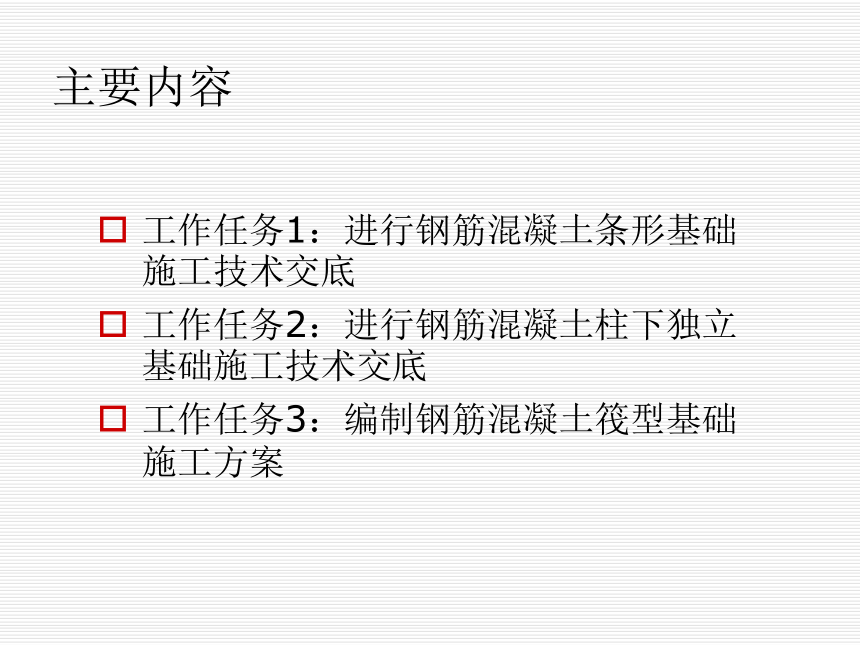

主要内容
工作任务1：进行钢筋混凝土条形基础施工技术交底
工作任务2：进行钢筋混凝土柱下独立基础施工技术交底
工作任务3：编制钢筋混凝土筏型基础施工方案

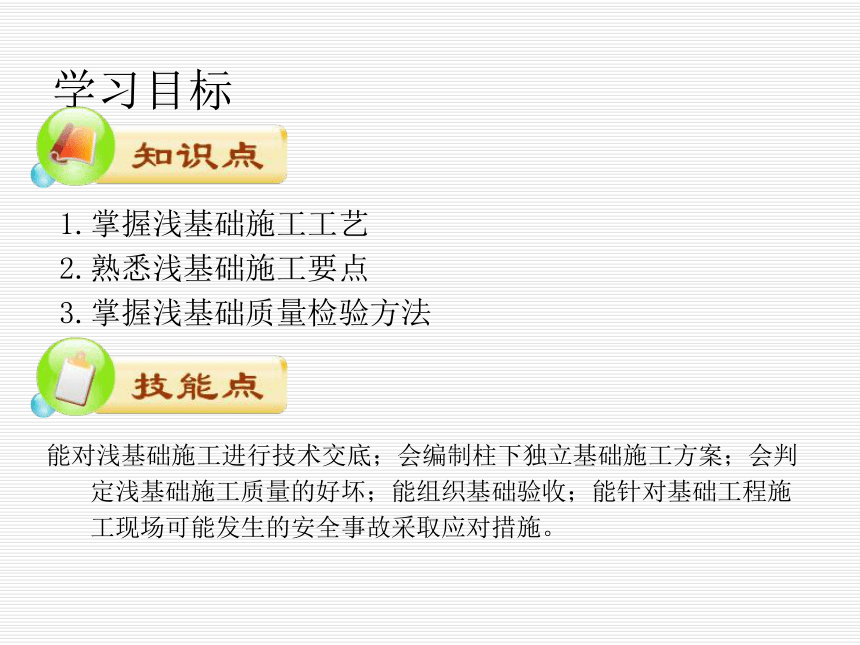

学习目标
1.掌握浅基础施工工艺
2.熟悉浅基础施工要点
3.掌握浅基础质量检验方法
能对浅基础施工进行技术交底；会编制柱下独立基础施工方案；会判定浅基础施工质量的好坏；能组织基础验收；能针对基础工程施工现场可能发生的安全事故采取应对措施。

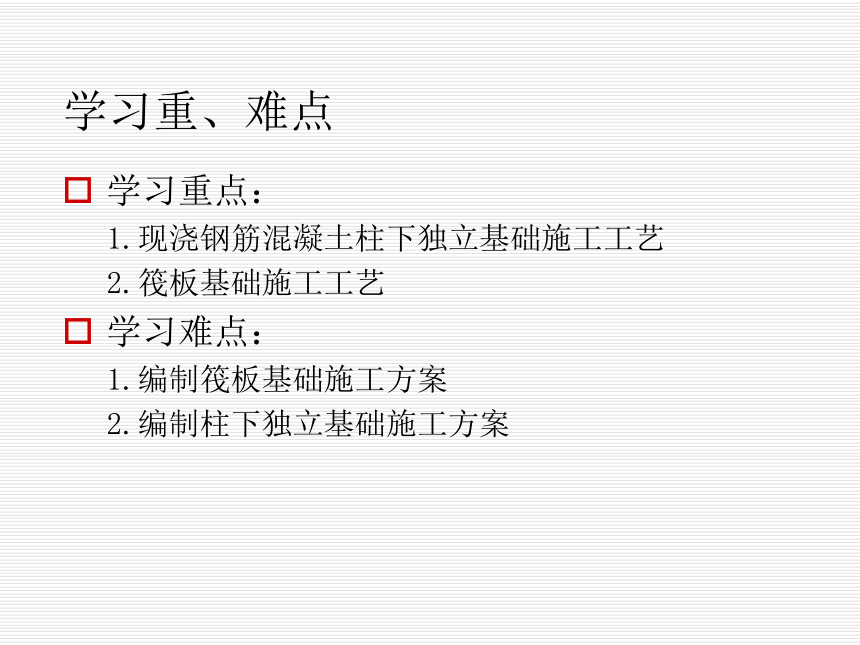

学习重、难点
学习重点：
1.现浇钢筋混凝土柱下独立基础施工工艺
2.筏板基础施工工艺
学习难点：
1.编制筏板基础施工方案
2.编制柱下独立基础施工方案

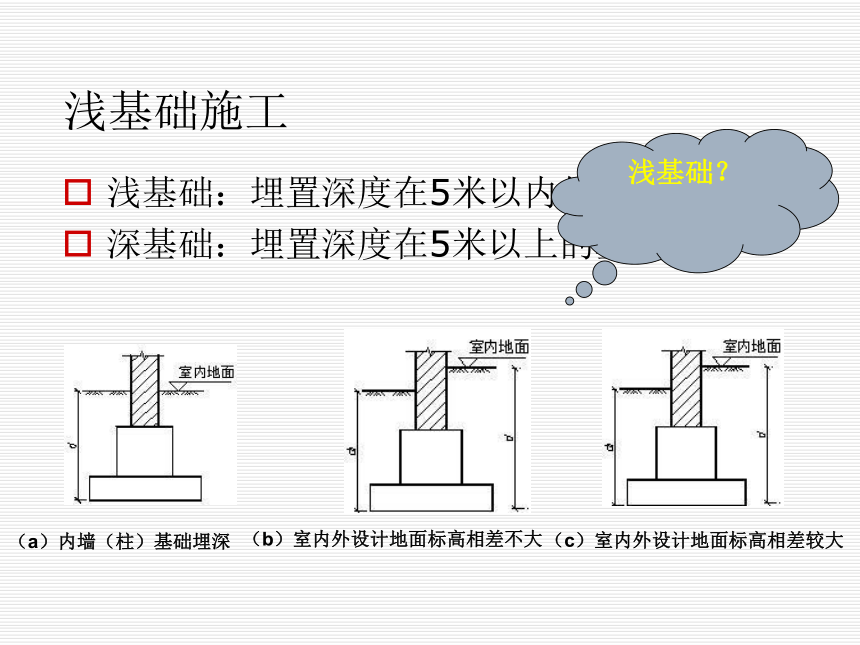

浅基础施工
浅基础：埋置深度在5米以内的基础
深基础：埋置深度在5米以上的基础
浅基础？
（a）内墙（柱）基础埋深
（b）室内外设计地面标高相差不大
（c）室内外设计地面标高相差较大
一、砖基础施工
1.施工准备
（1）作业条件：
办完地基验槽及隐检手续
办完基槽验线验收手续
有混凝土配合比通知单
它适用于地基坚实、均匀、上部荷载较小，六层和六层以下（三合土基础不宜超过四层）的一般民用建筑和墙承重的轻型厂房。

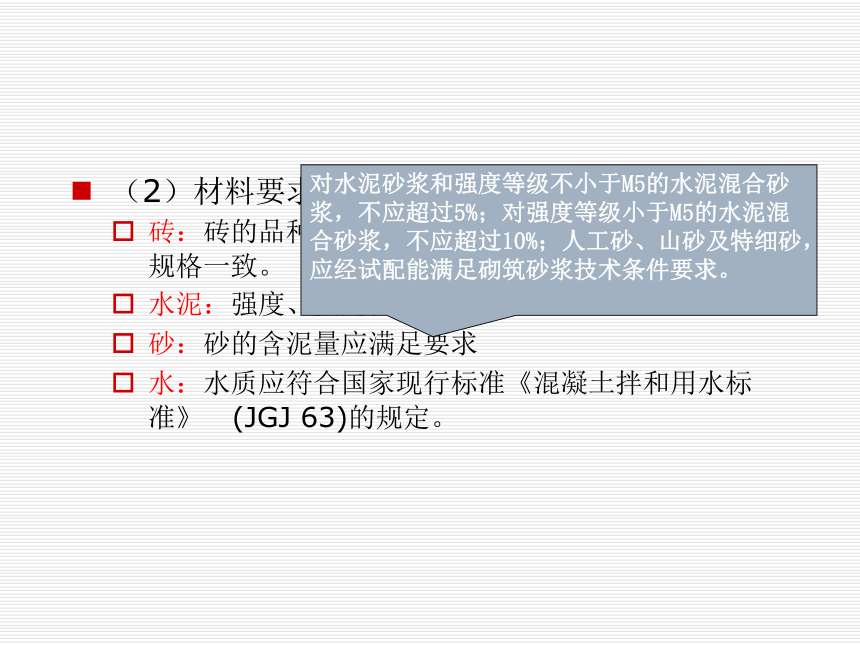

（2）材料要求：
砖：砖的品种、强度等级必须符合设计要求，并应规格一致。
水泥：强度、安定性进行复验。
砂：砂的含泥量应满足要求
水：水质应符合国家现行标准《混凝土拌和用水标准》 (JGJ 63)的规定。
对水泥砂浆和强度等级不小于M5的水泥混合砂浆，不应超过5%；对强度等级小于M5的水泥混合砂浆，不应超过10%；人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。

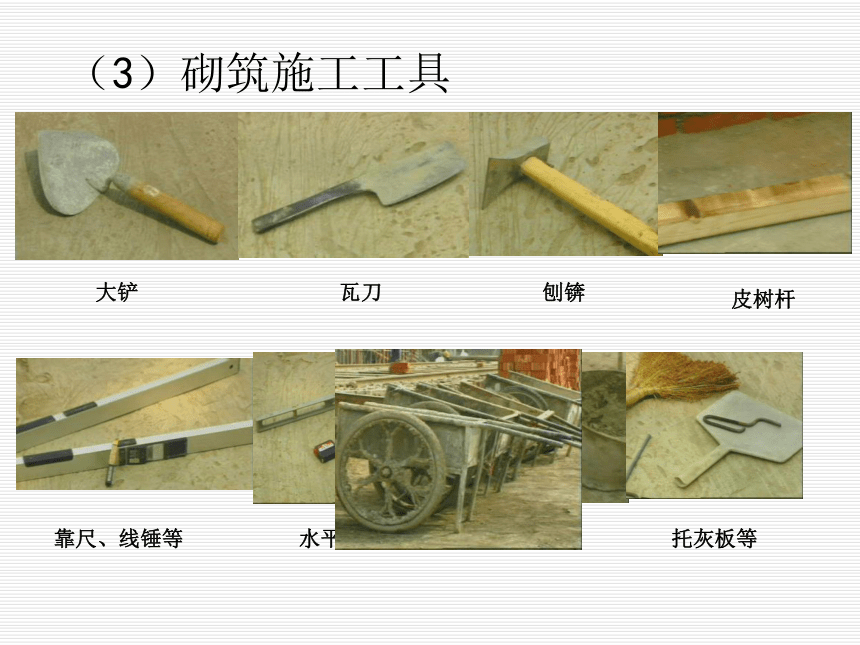

（3）砌筑施工工具
大铲
瓦刀
刨锛
皮树杆
水平尺等
灰桶等
托灰板等
靠尺、线锤等
2.砖基础施工工艺
定位放线
基槽开挖
基底土质验槽
施工垫层
弹线抄平
基础砌筑
3.施工要点
基础施工前，应先行验槽并将地基表面的浮土及垃圾清除干净。在主要轴线部分设置引桩控制轴线位置，并以此放出墙身轴线和基础边线。在基础转角、交接及高低踏步处应预先立好皮数杆。
基础底标高不同时，应从低处砌起，并由高处向低处搭接。砖砌大放脚通常采用一顺一丁砌筑方式，最下一皮砖以丁砌为主。水平灰缝和竖向灰缝的厚度应控制在10mm左右，砂浆饱满度不得小于80％，错缝搭接，在丁字及十字接头处要隔皮砌通。
砖基础施工质量要求与标准
砖基础砌筑时应做到横平竖直、灰浆饱满、错缝搭接、接槎可靠。
砖墙的水平灰缝厚度和垂直灰缝宽度宜为10mm，但不应小于8mm，也不应大于12mm。
砖墙的水平灰缝砂浆饱满度不得小于80%；垂直灰缝宜采用挤浆或加浆方法，不得出现透明缝、瞎缝和假缝。
施工现场水平灰缝的砂浆，饱满度用百格网检查。
砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分开砌筑施工。对不能同时砌筑而又必须留置的砌筑临时间断处应砌成斜槎（俗称踏步槎）。
现浇钢筋混凝土条形基础施工
主要适用于六层和六层以下的一般民用建筑和整体式结构厂房。
柱纵筋在基础中的锚固通过在基础中预埋锚筋来实现。现浇柱的基础中插筋的数量、直径以及钢筋种类应与柱内纵向受力钢筋相同。
1.施工准备
（1）作业条件
（2） 材料要求
（3）施工机具
2.质量要求
基槽开挖验槽
校验轴线、边线、标高
垫层施工
基础、柱、墙钢筋安装
钢筋模板验收
基础模板及支撑安装
混凝土浇筑、试块制作
养护、拆模
3.施工工艺
4.施工要点
施工前，应验槽，及时浇筑混凝土垫层。
当垫层达到一定强度后，在其上弹线、绑扎钢筋、支模。钢筋底部应采用与混凝土保护层相同的水泥砂浆垫块垫塞，以保证位置正确。基础上有插筋时，要采取措施加以固定，保证插筋位置的正确，防止浇捣混凝土时发生位移。
基础混凝土应分层连续浇筑完成。阶梯形基础应按台阶分层浇筑，每浇筑完一个台阶后应待其初步沉实后，再浇筑上层，以防止下台阶混凝土溢出，在上台阶根部出现烂根。台阶表面应基本抹平。锥形基础的斜面部分模板应随混凝土浇捣分段支设并顶压紧，以防模板上浮变形，边角处混凝土应注意捣实。严禁斜面部分不支模、采用铁锹拍实的方法。
柱下独立基础施工
1. 施工工艺流程
基底土质验槽→施工垫层→在垫层上弹线抄平→基础施工。
2. 施工要点
基础施工前，应进行验槽并将地基表面的浮土及垃圾清除干净，及时浇筑混凝土垫层，以免地基土被扰动。当垫层达到一定强度后，在其上弹线、绑扎钢筋、支模。
钢筋底部应采用与混凝土保护层相同的水泥砂浆垫块垫塞，以保证位置正确。基础上有插筋时，要采取措施加以固定，保证插筋位置的正确，防止浇捣混凝土时发生位移。
基础混凝土应分层连续浇筑完成。阶梯形基础应按台阶分层浇筑，每浇筑完一个台阶后应待其初步沉实后，再浇筑上层，以防止下台阶混凝土溢出，在上台阶根部出现烂根。台阶表面应基本抹平。锥形基础的斜面部分模板应随混凝土浇捣分段支设并顶压紧，以防模板上浮变形，边角处混凝土应注意捣实。严禁斜面部分不支模、采用铁锹拍实的方法。
钢筋混凝土筏型基础施工
适用于地基土质软弱又不均匀、有地下水或当柱子和承重墙传来的荷载很大的情况。
1.施工工艺
扎底板、梁钢筋、柱插筋
基坑开挖验槽
垫层施工
浇底板混凝土
支梁模板
浇梁混凝土
2.施工要点
（1）基坑开挖时，若地下水位较高，应采取明沟排水、人工降水等措施，使地下水位降至基坑底下不少于500mm,保证基坑在无水情况下进行开挖和基础结构施工。
（2）开挖基坑应注意保持基坑底土的原状结构，尽量不要扰动。当采用机械开挖基坑时，在基坑底面设计标高以上保留200～400mm厚的土层，采用人工挖除并清理平整。如不能立即进行下道工序施工，应预留l00～200mm厚土层，在下道工序施工前挖除，以防止地基土被扰动。在基坑验槽后，应立即浇筑垫层。
（3）当垫层达到一定强度后，在其上弹线、支模、铺放钢筋、连接柱的插筋。
（4）在浇筑混凝土前，清除模板和钢筋上的垃圾、泥土等杂物，木模板浇水加以润湿。
（5）混凝土筑筑方向应平行于次梁长度方向，对于平板式筏板基础则应平行于基础长边方向。
混凝土应一次浇灌完成，若不能整体浇灌完成，则应留设施工缝。施工缝留设位置：当平行于次梁长度方向浇筑时，应留在次梁中部l／3跨度范围内；对平板式可留设在任何位置，但施工缝应平行于底板短边且不应在柱脚范围内。
（6）对于梁板式片筏基础，梁高出底板部分应分层浇筑，每层浇灌厚度不宜超过200mm。混凝土应浇筑到柱脚顶面，留设水平施工缝。
（7）基础浇筑完毕，表面应覆盖和洒水养护，并防止浸泡地基。待混凝土强度达到设计强度的25％以上时，即可拆除梁的侧模。
（8）当混凝土基础达到设计强度的30％时，应进行基坑回填。基坑回填应在四周同时进行，并按基底排水方向由高到低分层进行。
（9）在基础底板上埋设好沉降观测点，定期进行观测、分析，并且作好记录。
钢筋混凝土箱型基础
由钢筋混凝土底板、顶板和纵、横墙体组成的空间整体结构基础。
1. 施工工艺
测量定位→土方开挖→验槽→垫层→放线→底板、墙柱钢筋→钢筋验收→底板混凝土浇筑→养护→放线→墙体钢筋绑扎→专业预留预埋→墙体支模→墙体混凝土浇筑→养护→墙体拆模→顶板模板支设→顶板钢筋、专业预留预埋→层顶板混凝土浇筑→养护
2. 施工要点
(1)混凝土原材料选择。应尽可能采用泌水量较低的低热水泥，如普通硅酸盐水泥或矿渣硅酸盐水泥
(2)混凝土配合比选择应尽量考虑减少混凝土的干缩。
(3)混凝土的出机温度、入模温度和坍落度控制。
(4)混凝土的浇灌和振捣。采取分层连续浇灌，以利于混凝土的散热均匀，确保混凝土无冷缝现象出现

(5)混凝土的养护。保证混凝土在水化过程中，其表面的水分不易蒸发，使混凝土表面始终保持潮湿状态，为混凝土的强度增长提供充分的水分，避免混凝土在强度增长过程中出现早期失水而影响混凝土质量。
知道了浅基础的施工工艺和施工要点
学会进行浅基础施工技术交底
思考与训练
编制一份现浇钢筋混凝土筏板基础施工方案
