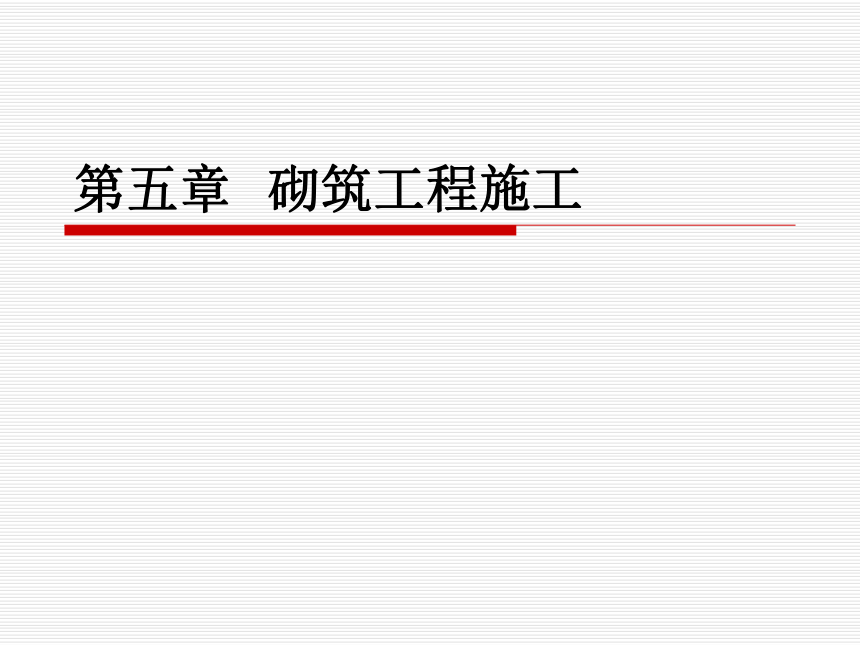

第五章 砌筑工程施工
掌握砖砌体、混凝土小型砌块砌体和填充墙砌体施工工艺；熟悉砌体工程的质量验收标准和安全技术交底的基本要点。
教学目标
了解砌体工程的概念；熟悉砌体工程材料及主要机具、作业条件；掌握砖砌体、混凝土小型砌块砌体和填充墙砌体施工工艺；熟悉砌体工程的质量验收标准和安全技术交底的基本要点。
能力目标
知识目标
砌体材料
砌体施工
季节性施工
砌体工程质量验收与安全要求

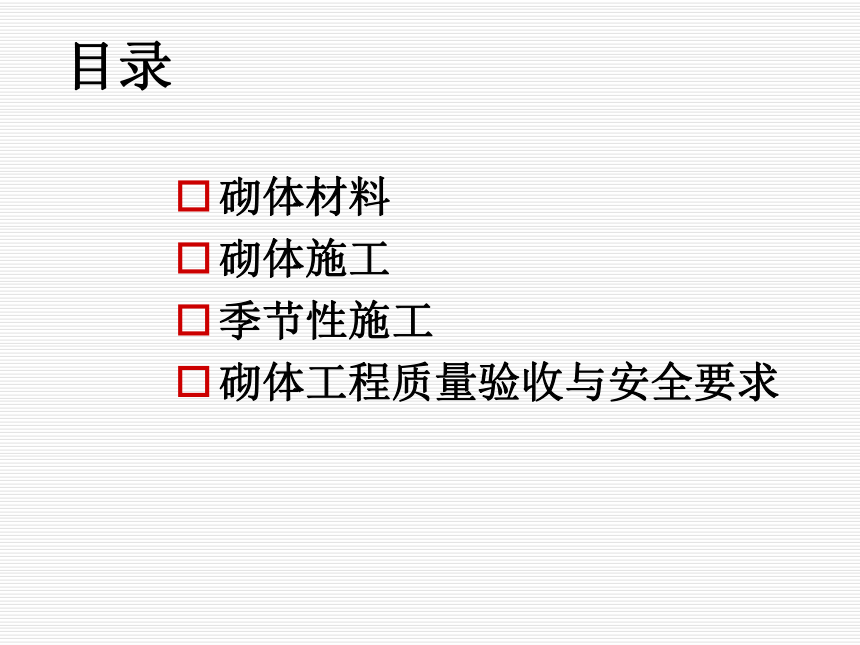

目录
第四节 砌体工程质量验收与安全要求
砌体工程施工质量验收
砌体工程施工安全技术要求
一、砌体工程施工质量验收

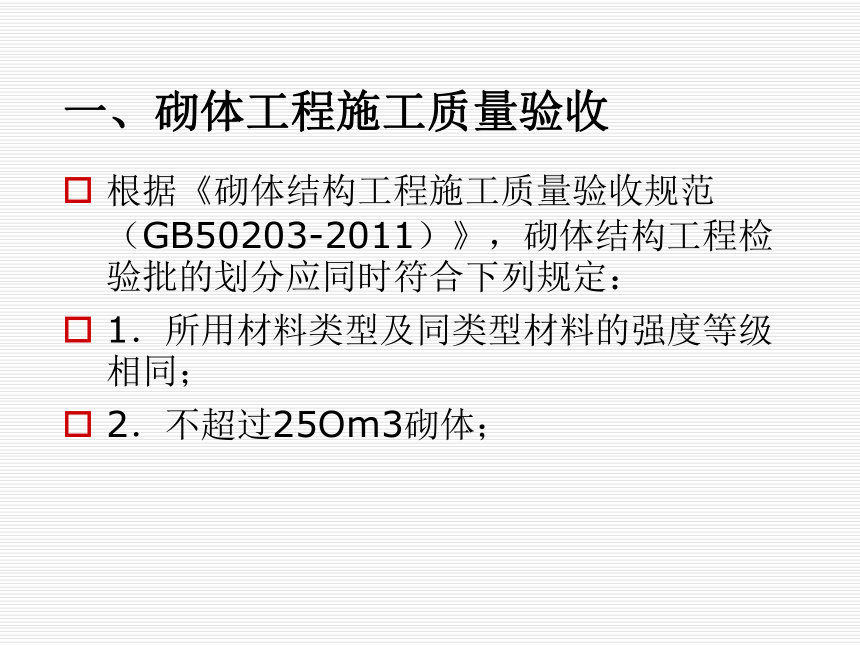

根据《砌体结构工程施工质量验收规范（GB50203-2011）》，砌体结构工程检验批的划分应同时符合下列规定：
1．所用材料类型及同类型材料的强度等级相同；
2．不超过25Om3砌体；

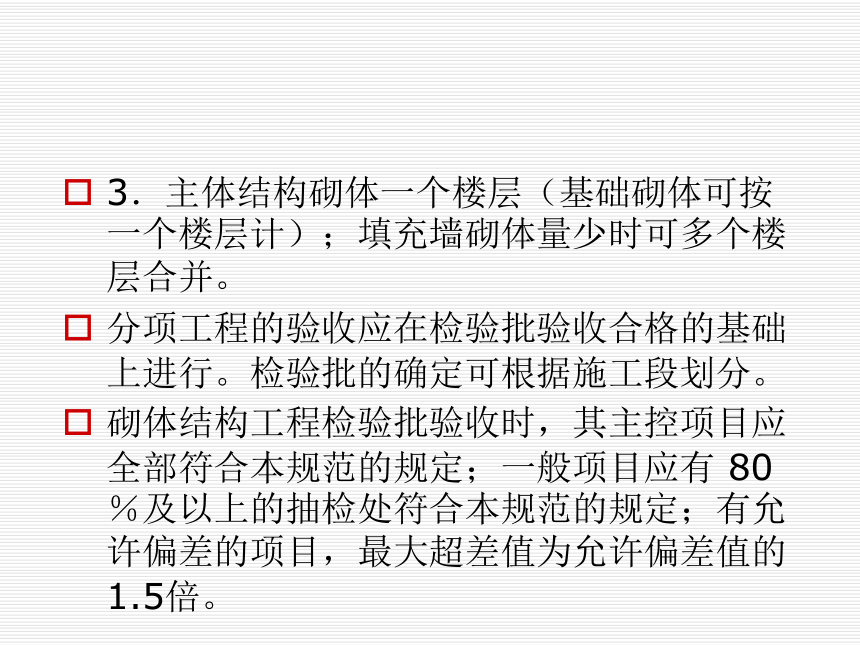

3．主体结构砌体一个楼层（基础砌体可按一个楼层计）；填充墙砌体量少时可多个楼层合并。
分项工程的验收应在检验批验收合格的基础上进行。检验批的确定可根据施工段划分。
砌体结构工程检验批验收时，其主控项目应全部符合本规范的规定；一般项目应有 80％及以上的抽检处符合本规范的规定；有允许偏差的项目，最大超差值为允许偏差值的1.5倍。
（一）砖砌体工程
1.主控项目：
（1）砖和砂浆的强度等级必须符合设计要求。
抽检数量：每一生产厂家，烧结普通砖、混凝土实心砖每15万块，烧结多孔砖、混凝土多孔砖、蒸压灰砂砖及蒸压粉煤灰砖每10万块各为一验收批，不足上述数量时按1批计，抽检数量为1组。砂浆试块的抽检数量执行本规范第4.0.12条的有关规定。
检验方法：查砖和砂浆试块试验报告。

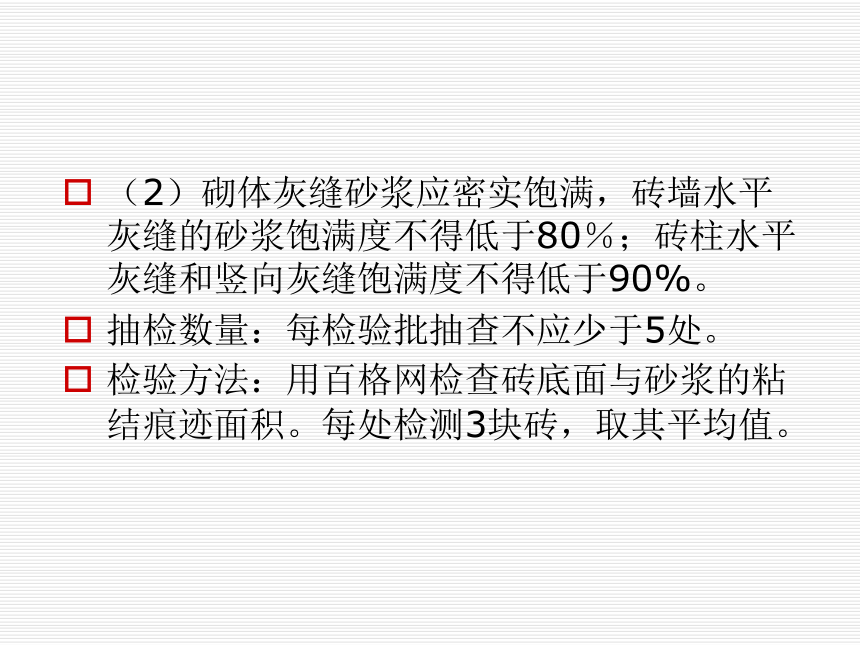

（2）砌体灰缝砂浆应密实饱满，砖墙水平灰缝的砂浆饱满度不得低于80％；砖柱水平灰缝和竖向灰缝饱满度不得低于90%。
抽检数量：每检验批抽查不应少于5处。
检验方法：用百格网检查砖底面与砂浆的粘结痕迹面积。每处检测3块砖，取其平均值。
（3）砖砌体的转角处和交接处应同时砌筑．严禁无可靠措施的内外墙分砌施工。在抗震设防烈度为8度及8度以上的地区，对不能同时砌筑而又必须留置的临时间断处应砌成斜搓，普通砖砌体斜搓水平投影长度不应小于高度的2／3。多孔砖砌体的斜槎长高比不应小于1/2。斜槎高度不得超过一步脚手架的高度。
抽检数量：每检验批抽查不应少于 5处。
检验方法：观察检查。

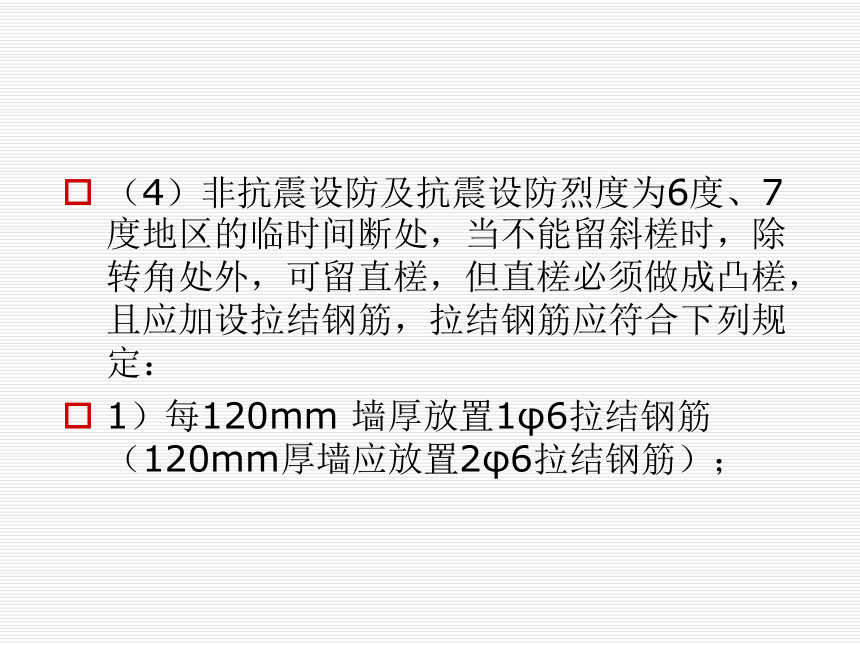

（4）非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，且应加设拉结钢筋，拉结钢筋应符合下列规定：
1）每120mm 墙厚放置1φ6拉结钢筋（120mm厚墙应放置2φ6拉结钢筋）；
2）间距沿墙高不应超过500mm；且竖向间距偏差不应超过100mm；
3）埋入长度从留搓处算起每边均不应小于500mm，对抗震设防烈度6度、7度的地区，不应小于1000mm；
4）末端应有90°弯钩。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察和尺量检查。
2.一般项目：
（1） 砖砌体组砌方法应正确，内外搭砌，上、下错缝。清水墙、窗间墙无通缝；混水墙中不得有长度大于300mm的通缝，长度200mm～300mm的通缝每间不超过3处，且不得位于同一面墙体上。砖柱不得采用包心砌法。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察检查。砌体组砌方法抽检每处应为3m～5m。
（2）砖砌体的灰缝应横平竖直，厚薄均匀。水平灰缝厚度及竖向灰缝宽度宜为10mm，但不应小于8mm ，也不应大于12mm 。
抽检数量：每检验批抽查不应少于5处。
检验方法：水平灰缝厚度用尺量10皮砖砌体高度折算。竖向灰缝宽度用尺量2m砌体长度折算。
（3）砖砌体尺寸、位置的允许偏差及检验应符合表5-8的规定：
灰缝厚度检查
（二）混凝土小型空心砌块砌体工程
1. 主控项目：
（1） 小砌块和芯柱混凝土、砌筑砂浆的强度等级必须符合设计要求。
抽检数量：每一生产厂家，每1万块小砌块为一验收批，不足1万块按一批计，抽检数量为一组。用于多层以上建筑的基础和底层的小砌块抽检数量不应少于2组。砂浆试块的抽检数量应执行本规范第4.0.12条的有关规定。
检验方法：检查小砌块和芯柱混凝土、砌筑砂浆试块试验报告。
（2）砌体水平灰缝和竖向灰缝的砂浆饱满度，按净面积计算不得低于90％。
抽检数量：每检验批抽查不应少于5处。
检验方法：用专用百格网检测小砌块与砂浆粘结痕迹，每处检测3块小砌块，取其平均值。
（3）墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于斜槎高度。施工洞口可预留直槎，但在洞口砌筑和补砌时，应在直槎上下搭砌的小砌块孔洞内用强度等级不低于C20（或Cb20）的混凝土灌实。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察检查。
（4）小砌块砌体的芯柱在楼盖处应贯通，不得削弱芯柱截面尺寸；芯柱混凝土不得漏灌。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察检查。
2.一般项目
（1） 砌体的水平灰缝厚度和竖向灰缝宽度宜为10mm ，但不应大于12mm，也不应小于8mm 。
抽检数量：每检验批抽查不应少于5处。
抽检方法：水平灰缝用尺量5皮小砌块的高度折算；竖向灰缝宽度用尺量2m砌体长度折算。
（2 ）小砌块砌体尺寸、位置的允许偏差应按本规范第5.3.3条的规定执行。
（三）填充墙砌体工程
1.主控项目
（1） 烧结空心砖、小砌块和砌筑砂浆的强度等级应符合设计要求。
抽检数量：烧结空心砖每10万块为一验收批，小砌块每1万块为一验收批，不足上述数量时按一批计，抽检数量为一组。
检验方法：检查砖、小砌块进场复验报告和砂浆试块试验报告。
（2） 填充墙砌体应与主体结构可靠连接，其连接构造应符合设计要求，末经设计同意，不得随意改变连接构造方法。每一填充墙与柱的拉结筋的位置超过一皮块体高度的数量不得多于一处。
抽检数量：每检验批抽查不应少于 5处。
检验方法：观察检查。
（3）填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式时，应进行实体检测。锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0Kn。抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷2min期间荷载值降低不大于5%。
抽检数量：按表5-9确定
检验方法：原位试验检查。
2.一般项目
（1）填充墙砌体尺寸、位置的允许偏差及检验方法应符合表5-10的规定。
（2）填充墙砌体的砂浆饱满度及检验方法应符合表5-11的规定。
（3）填充墙留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。
抽检数量：每检验批抽查不应少于 5处。
检验方法：观察和用尺量检查。
（4）砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。
抽检数量：每检验批抽检不应少于5处。
检查方法：观察和用尺检查。
（5） 填充墙的水平灰缝厚度和竖向灰缝宽度应正确。烧结空心砖、轻骨料混凝土小型空心砌块砌体的灰缝应为8～12mm 。蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度及竖向灰缝宽度不应超过15mm；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为3mm～4mm。
抽检数量：每检验批抽查不应少于5 处。
检查方法：水平灰缝厚度用尺量5皮小砌块的高度折算；竖向灰缝宽度用尺量2m砌体长度折算。
二、砌体工程施工安全技术要求
1．在操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工。
2．砌基础时，应检查和经常注意基坑土质变化情况，有无崩裂现象。堆放砌筑材料应离开坑边1m以上。当深基坑装设挡土板或支撑时，操作人员应设梯子上下，不得攀跳。运料不得碰撞支撑，也不得踩踏砌体和支撑上下。
3．墙身砌体高度超过地坪1.2m以上时，应搭设脚手架。在一层以上或高度超过4m时，采用里脚手架必须支搭安全网；采用外脚手架应设护身栏杆和挡脚板后方可砌筑。墙身临时施工洞口应该离开纵墙500mm以上，预留孔洞宽度大于300mm应该设置钢筋混凝土过梁。
4．脚手架上堆料量不得超过规定荷载，堆砖高度不得超过3皮侧砖，同一块脚手板上的操作人员不应超过二人。
5．在楼层（特别是预制板面）施工时，堆放机具.砖块等物品不得超过使用荷载。如超过荷载时，必须经过验算采取有效加固措施后，方可进行堆放及施工。
6．不准站在墙顶上做划线.刮缝及清扫墙面或检查大角垂直等工作。
7．不准用不稳固的工具或物体在脚手板面垫高操作，更不准在未经过加固的情况下，在一层脚手架上随意再叠加一层。
8．砍砖时应面向内打，防止碎砖跳出伤人。
9．用于垂直运输的吊笼、滑车、绳索、刹车等，必须满足负荷要求，牢固无损；吊运时不得超载，并须经常检查，发现问题及时修理。
10．用起重机吊砖要用砖笼；吊砂浆的料斗不能装得过满。吊杆回转范围内不得有人停留，吊件落到架子上时，砌筑人员要暂停操作，并避开一边。
11．砖.石运输车辆两车前后距离平道上不小于2m，坡道上不小于10m；装砖时要先取高处后取低处，防止垛倒砸人。
12．已砌好的山墙，应临时用联系杆（如擦条等）放置各跨山墙上，使其联系稳定，或采取其他有效的加固措施。
13.冬期施工时，脚手板上如有冰霜、积雪，应先清除后才能上架子进行操作。
14．如遇雨天及每天下班时，要做好防雨措施，以防雨水冲走砂浆，致使砌体倒塌。
15．在同一垂直面内上下交叉作业时，必须设置安全隔板，下方操作人员必须配戴安全帽。
16．人工垂直往上或往下（深坑）转递砖石时，要搭递砖架子，架子的站人板宽度应不小于60cm。
17．用锤打石时，应先检查铁锤有无破裂，锤柄是否牢固。打锤要按照石纹走向落锤，锤口要平，落锤要准，同时要看清附近情况有无危险，然后落锤，以免伤人。
18．不准在墙顶或架上修改石材，以免震动墙体影响质量或石片掉下伤人。
19．不准徒手移动上墙的料石，以免压破或擦伤手指。
20．不准勉强在超过胸部以上的墙体上进行砌筑，以免将墙体碰撞倒塌或上石时失手掉下造成安全事故。
21．石块不得往下掷。运石上下时，脚手板要钉装牢固，并钉防滑条及扶手栏杆。
22．已经就位的砌块，必须立即进行竖缝灌浆；对稳定性较差的窗间墙.独立柱和挑出墙面较多的部位，应加临时稳定支撑，以保证其稳定性。
在台风季节，应及时进行圈梁施工，加盖楼板，或采取其他稳定措施。
23．在砌块砌体上，不宜拉锚缆风绳，不宜吊挂重物，也不宜作为其他施工临时设施.支撑的支承点，如果确实需要时，应采取有效的构造措施。
24．大风、大雨、冰冻等异常气候之后，应检查砌体是否有垂直度的变化，是否产生了裂缝，是否有不均匀下沉等现象。
