第五章 砌筑工程施工
掌握砖砌体、混凝土小型砌块砌体和填充墙砌体施工工艺；熟悉砌体工程的质量验收标准和安全技术交底的基本要点。

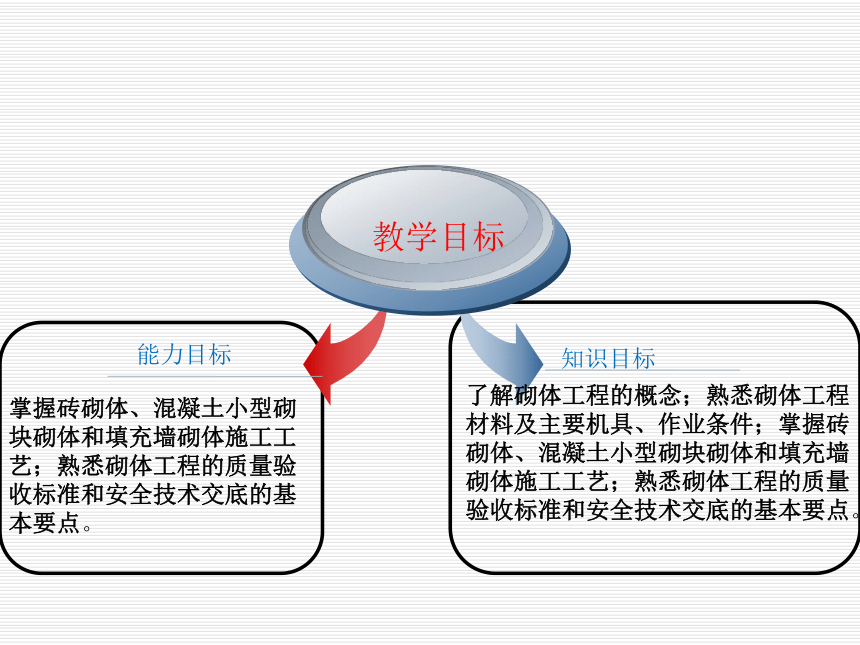

教学目标
了解砌体工程的概念；熟悉砌体工程材料及主要机具、作业条件；掌握砖砌体、混凝土小型砌块砌体和填充墙砌体施工工艺；熟悉砌体工程的质量验收标准和安全技术交底的基本要点。
能力目标
知识目标
砌体材料
砌体施工
季节性施工
砌体工程质量验收与安全要求
目录

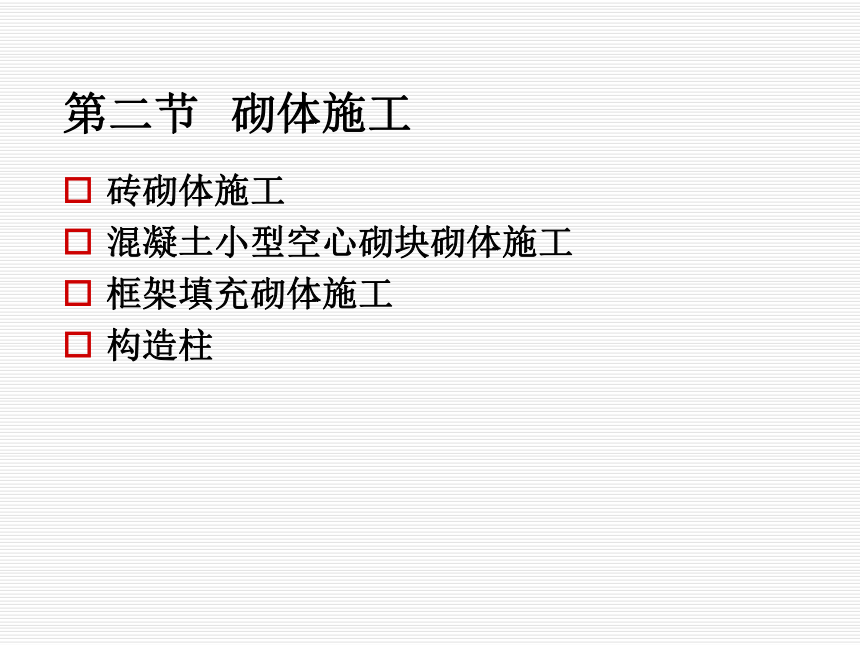

第二节 砌体施工
砖砌体施工
混凝土小型空心砌块砌体施工
框架填充砌体施工
构造柱
砌体除应采用符合质量要求的原材料外，还必须有良好的砌筑质量，以使砌体有良好的整体性、稳定性和受力性能。砌体结构工程施工前，应编制砌体结构工程施工方案。

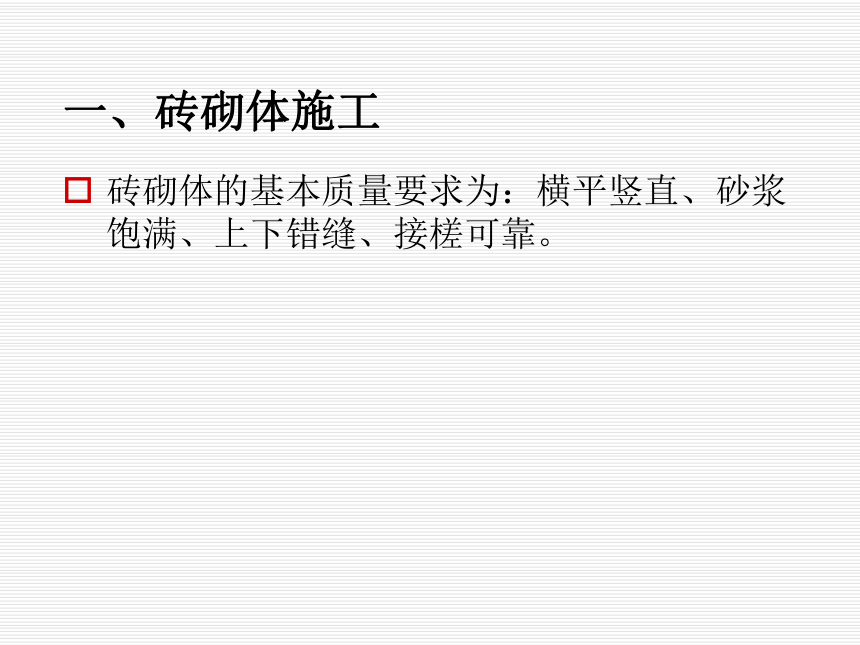

一、砖砌体施工
砖砌体的基本质量要求为：横平竖直、砂浆饱满、上下错缝、接槎可靠。

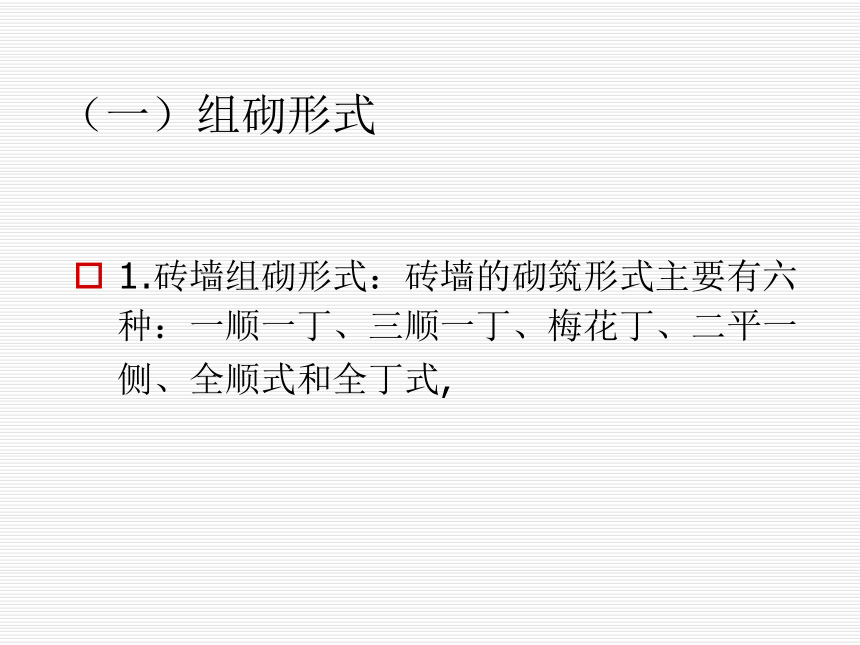

（一）组砌形式
1.砖墙组砌形式：砖墙的砌筑形式主要有六种：一顺一丁、三顺一丁、梅花丁、二平一侧、全顺式和全丁式,
一顺一丁

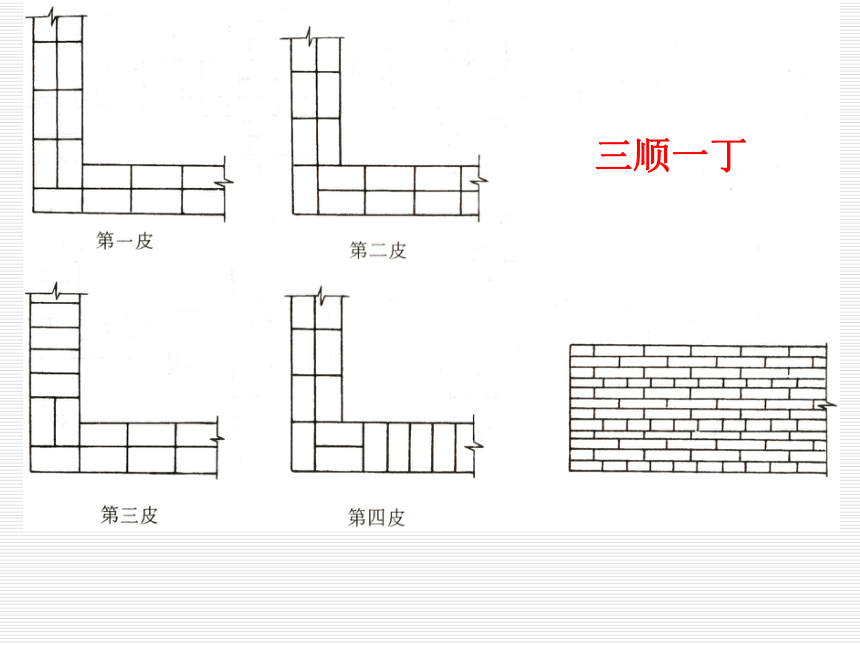

三顺一丁

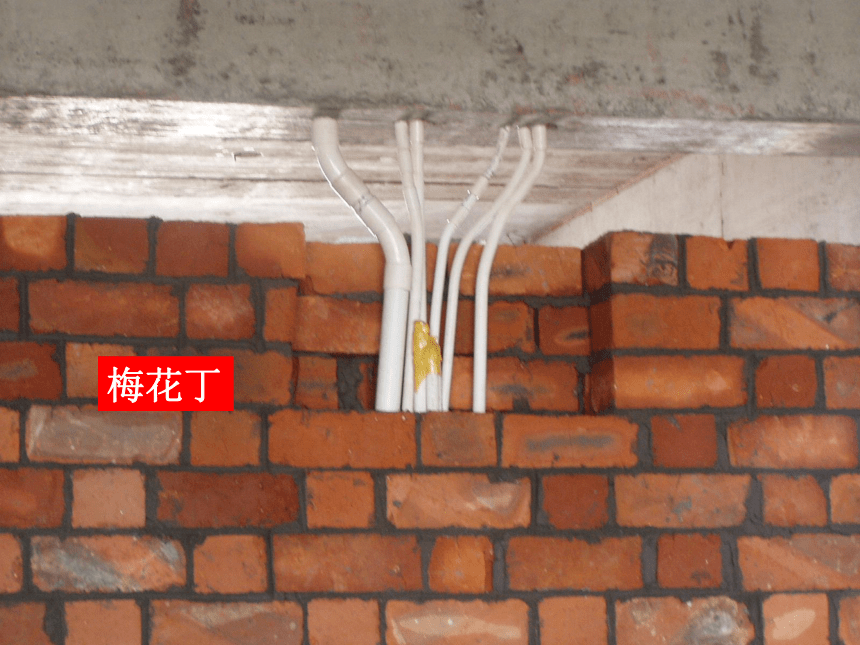

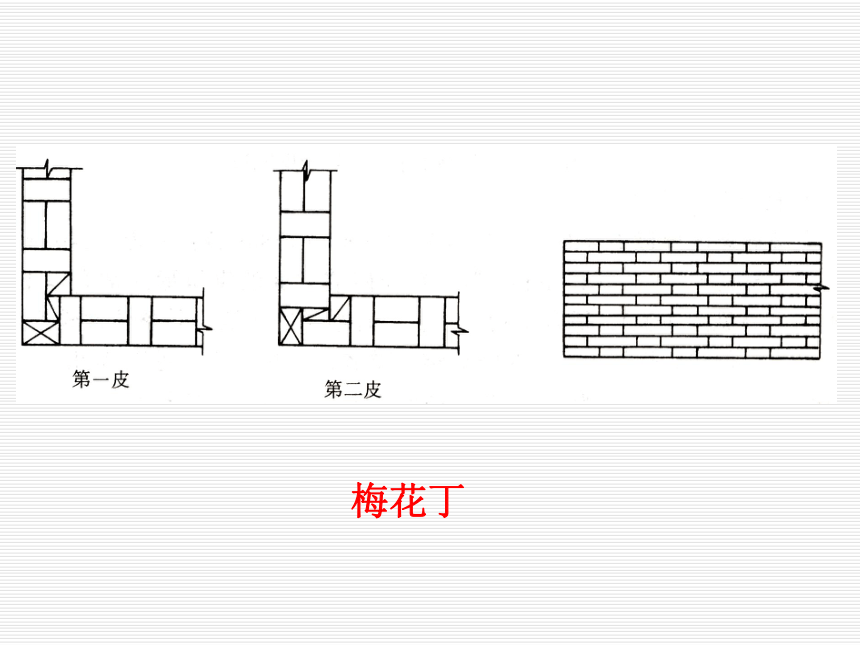

梅花丁
梅花丁

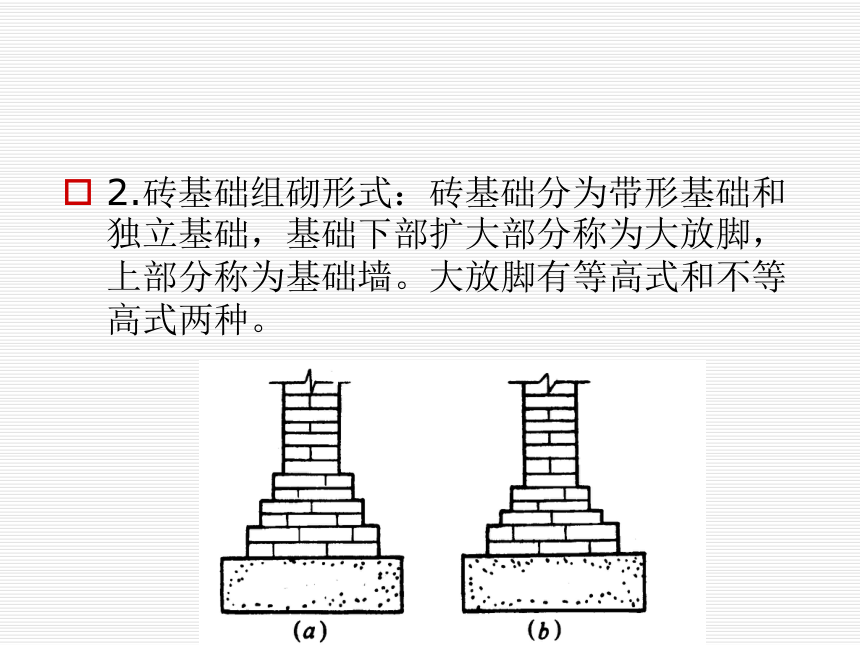

2.砖基础组砌形式：砖基础分为带形基础和独立基础，基础下部扩大部分称为大放脚，上部分称为基础墙。大放脚有等高式和不等高式两种。
（二）施工工艺
1.主要机具：搅拌机、磅秤、垂直运输设备、大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、2m靠尺、楔形塞尺、筛子、水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。
2.工艺流程：抄平→放线→摆砖→立皮数杆→盘角挂线→砌砖→勾缝
（1）抄平：砌墙前应在基础防潮层或楼面上定出各层标高，并用M7.5水泥砂浆或ClO细石混凝土找平，使各段砖墙底部标高符合设计要求。找平时，应使上下两层外墙之间不致出现明显的接缝。
（2）放线：确定各段墙体砌筑的位置。根据轴线桩或龙门板上轴线位置，在做好的基础顶面，弹出墙身中线及边线，同时弹出门洞口的位置。二层以上墙的轴线可以用经纬仪或锤球将轴线引上，并弹出各墙的轴线、边线、门窗洞口位置线，如图5-4所示。
（3）摆砖：又称摆脚，是指在放线的基面上按选定的组砌方式用干砖试摆，摆砖由一个大角摆到另一个大角，砖与砖留lOmm缝隙。。目的是为了校对所放出的墨线在门窗洞口、附墙垛等处是否符合砖的模数，以尽可能减少砍砖，并使砌体灰缝均匀，组砌得当。山墙、檐墙一般采用“山丁檐跑”，即在房屋外纵墙（檐墙）方向摆顺砖，在外横墙（山墙）方向摆丁砖。
（4）立皮数杆：皮数杆是指在其上画有每皮砖和砖缝厚度以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的一种木制标杆，如图5-5（a）、（b）所示。它是砌筑时控制砌体竖向尺寸的标志。皮数杆一般立于房屋的四大角、内外墙交接处、楼梯间以及洞口多的地方，在没有转角的通长墙体上大约每隔10-15m立根。皮数杆上的±0.000要与房屋的±0.000相吻合。
砖基础皮数杆
砖墙砌筑立皮数杆
（5）盘角挂线：墙角是控制墙面横平竖直的主要依据，所以，一般砌筑时应先砌墙角，墙角砖层高度必须与皮数杆相符合，做到“三皮一吊，五皮一靠”。墙角必须双向垂直。
（6）砌砖：砖砌体的砌筑方法有“三一”砌砖法、挤浆法、刮浆法和满口灰法。其中,“三一”砌砖法和挤浆法最为常用。
砖砌体的水平灰缝厚度和竖向灰缝厚度一般为10mm，但不小于8mm，也不大于12mm。其水平灰缝的砂浆饱满度不应低于80%。
砖砌体组砌方法应正确，内外搭砌，上、下错缝。清水墙、窗间墙无通缝；混水墙中不得有长度大于300mm的通缝，长度200mm～300mm的通缝每间不超过3处，且不得位于同一面墙体上。砖柱不得采用包心砌法。
竖向灰缝不应出现瞎缝、透明缝和假缝。瞎缝是指砌体中相邻块体间无砌筑砂浆，又彼此接触的水平缝或竖向缝。假缝是指为掩盖砌体灰缝内在质量缺陷，砌筑砌体时仅在靠近砌体表面处抹有砂浆，而内部无砂浆的竖向灰缝。
（7）勾缝：勾缝是砌体工程的最后一道工序，具有保护墙面和增加墙面美观的作用。内墙面或混水墙可采用砌筑砂浆随砌随勾缝，称为原浆勾缝。清水墙应采用1:1.5-2水泥砂浆勾缝，称为加浆勾缝。
（三）技术要点
1.砖基础砌筑：
大放脚下面为基底垫层，在底层室内地面以下一皮砖处，即底层室内地面下60mm处基顶面应设防潮层，防潮层宜用1：2.5水泥砂浆加适量的防水剂铺设，其厚度一般为20mm。
砖基础砌筑前，基底垫层表面应清扫干净，洒水湿润。再盘墙角，每次盘角高度不应超过五皮砖。基础大放脚砌到基础墙时，要拉线检查轴线及边线，保证基础墙身位置正确。同时，要对照皮数杆的砖层及标高；如有高差时，应在水平灰缝中逐渐调整，使墙的层数与皮数杆相一致。
基底标高不同时，应从低处砌起，并应由高处向低处搭砌。当设计无要求时，搭接长度不应小于基础底的高差，搭接长度范围内下层基础应扩大砌筑。同时应经常拉线检查，以保持砌体平直通顺，防止出现螺丝墙。
2．轴线投测：楼面上的轴线投测可用经纬仪进行。将经纬仪放置在引桩位置或投测轴线的延长线上，如无引桩或延长线上无放置位置，则可略偏离轴线延长线来放置，但不能偏离太大，以免引起过大的测量误差。后视基础墙立面上的轴线标志，用正倒镜取中的方法，将轴线投测至上层待测楼板的外侧，再引至楼板面。一般根据建筑投测外墙轴线，再用钢尺校核轴线间距，内墙及分间轴线则可从外墙轴线在楼面上测量。
3.楼层标高的传递：施工中，楼层或楼面标高要由下向上传递，以便使楼板、门窗口等各构件标高符合设计要求。常用的标高传递的方法主要有：
（1）利用皮数杆传递高程
（2）钢尺丈量法
4.洞口、管道留设：在墙上留置的临时施工洞口，其侧边离交接处的墙面不应小于50Omm，洞口净宽度不应超过1m。抗震设防烈度为9度地区建筑物的临时施工洞口的位置，应会同设计单位研究决定。临时施工洞口应做好补砌。
设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽。宽度超过300mm 的洞口上部，应设置钢筋混凝土过梁。不应在截面长边小于500mm的承重墙体、独立柱内埋设管线。
5. 脚手眼：不得在下列墙体或部位中设置脚手眼：
（1）120mm厚墙、料石清水墙和独立柱；
（2）过梁上与过梁成60°角的三角形范围内及过梁净跨度1/2的高度范围内；
（3）宽度小于1m的窗间墙；
（4）砌体门窗洞口两侧20Omm（石砌体为300mm）和转角处450mm（石砌体为60Omm）的范围内；
（5）梁或梁垫下及其左右50Omm的范围内；
（6）设计不允许设置脚手架的部位。
施工脚手眼补砌时，灰缝应填满砂浆，不得用干砖填塞。外墙脚手眼需用混凝土填补密实，防止该部位出现渗漏。
6.防止墙体出现不均匀沉降：若房屋相邻高差较大时，应先建高层部分；分段施工时，砌体相邻施工段的高差，不得超过一个楼层，也不得大于4m，柱和墙上严禁施加大的集中荷载（如架设起重机），以减少灰缝变形而导致砌体沉降。
正常施工条件下，砖砌体、小砌块砌体每日砌筑高度宜控制在1.5m或一步脚手架高度内。砖墙工作段的分段位置，宜设在变形缝、构造柱或门窗洞口处。
7. 留槎：砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。在抗震设防烈度为8度及8度以上地区，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎, 斜槎水平投影长度不小于高度的2/3,如图5-6所示。砖砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，并应填筑砂浆，保持灰缝平直。
非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，且应加设拉结钢筋，拉结钢筋应符合下列规定：
（1） 每120mm墙厚放置1Φ6拉结钢筋（120mm厚墙应放置2Φ6拉结钢筋）；
（2） 间距沿墙高不应超过500mm，且竖向间距偏差不应超过l00mm；
（3） 埋入长度从留槎处算起每边均不应小于500mm，对抗震设防烈度6度、7度的地区，不应小于1000mm；
（4） 末端应有90 弯钩
二、混凝土小型空心砌块砌体施工
（一）构造要求
1.一般构造要求：混凝土小型空心砌块砌体所用的材料，除满足强度计算要求外，尚应符合下列要求：
(1)对室内地面以下的砌体，应采用普通混凝土小砌块和不低于M5的水泥砂浆。
(2)五层及五层以上民用建筑的底层墙体，应采用不低于MU5的混凝土小砌块和M5的砌筑砂浆。
在墙体的下列部位，应用C20混凝土灌实砌块的孔洞：
（1）底层室内地面以下或防潮层以下的砌体；
（2）无圈梁的楼板支承面下的一皮砌块；
（3）没有设置混凝土垫块的屋架.梁等构件支承面下，高度不应小于600mm，长度不应小于600mm的砌体；
（4）挑梁支承面下，距墙中心线每边不应小于300mm，高度不应小于600mm的砌体。
砌块墙与后砌隔墙交接处，应沿墙高每隔400mm在水平灰缝内设置不少于2φ4、横筋间距不大于200mm的焊接钢筋网片，钢筋网片伸入后砌隔墙内不应小于600mm
2. 夹心墙：混凝土砌块夹心墙由内叶墙、外叶墙及其间拉结件组成，如图5-9所示。内外叶墙间设保温层。
3. 芯柱：芯柱是指在小砌块墙体的孔洞内浇灌混凝土形成的柱，分为素混凝土芯柱和钢筋混凝土芯柱。
墙体的下列部位宜设置芯柱：
(1)在外墙转角、楼梯间四角的纵横墙交接处的三个孔洞，宜设置素混凝土芯柱；
(2)五层及五层以上的房屋，应在上述部位设置钢筋混凝土芯柱。
芯柱的构造要求如下：
（1）芯柱截面不宜小于120mm×120mm，宜用不低于C20的细石混凝土浇灌；
(2)钢筋混凝土芯柱每孔内插竖筋不应小于1φ10（抗震设防地区不应小于1φ12），底部应伸入室内地面下500mm或与基础圈梁锚固，顶部与屋盖圈梁锚固；
(3)在钢筋混凝土芯柱处，沿墙高每隔600mm应设φ4钢筋网片拉结，每边伸入墙体不小于600mm，如图5-10所示；
(4)芯柱应沿房屋的全高贯通，并与各层圈梁整体现浇
在6-8度抗震设防的建筑物中，应按芯柱位置要求设置钢筋混凝土芯柱；对医院、教学楼等横墙较少的房屋，应根据房屋增加一层的层数，设置芯柱要求见表5-6。
（二） 施工前的准备工作
砌块施工前，应根据施工图纸的平面、立面尺寸，先绘出砌块排列图。
砌块排列应遵守的技术要求是：上下皮砌块错缝搭接长度一般为砌块长度的1/2（较短的砌块必须满足这个要求），或不得小于砌块皮高的1/3，以保证砌块牢固搭接；外墙转角处及纵横墙交接处应用砌块相互搭接，如纵横墙不能互相搭接，则应每二皮设置一道钢筋网片。
砌块中水平灰缝厚度应为10-2Omm，当水平灰缝有配筋或柔性拉结条时，其灰缝厚度应为20-25mm。竖缝的宽度为15-20mm，当竖缝宽度大于30mm时，应用强度等级不低于C20的细石混凝土填实；当竖缝宽度大于或等于150mm或楼层高不是砌块加灰缝的整数倍时，都要用普通砖镶砌。
（三）施工工艺
铺灰→砌块吊装就位→校正→灌缝→镶砖
1．铺灰：砌块墙体所采用的砂浆，应具有较好的和易性；砂浆稠度宜为50-80mm；铺灰应均匀平整，长度一般不超过5m，炎热天气及严寒季节应适当缩短。
2．砌块吊装就位：砌块的吊装一般按施工段依次进行，其次序为先外后内、先远后近、先下后上，在相邻施工段之间留阶梯形斜槎。吊装砌块一般用摩擦式夹具，夹砌块时应避免偏心。砌块就位时，应使夹具中心尽可能与墙身中心线在同一垂直线上，对准位置徐徐下落于砂浆层上，待砌块安放稳定后，方可松开夹具。
3．校正：砌块吊装就位后，用锤球或托线板检查砌块的垂直度，用拉准线的方法检查砌块的水平度。校正时可用人力轻微推动砌块或用撬杠轻轻撬动砌块。
4．灌缝：采用砂浆灌竖缝，两侧用夹板夹住砌块，超过30mm宽的竖缝采用不低于C20的细石混凝土灌缝，收水后进行嵌缝，即原浆勾缝。此后，一般不应再撬动砌块，以防破坏砂浆的粘结力。
5．镶砖：砌块排列尽量不镶砖或少镶砖，必须镶砖时，应用整砖平砌，且尽量分散，镶砌砖的强度不应小于砌块强度等级。
砌筑空心砌块之前，在地面或楼面上先砌三皮实心砖（厚度不小于200mm），空心砖墙砌至梁或板底最后一皮时，选用顶砖镶砌。
（四）技术要点
1.材料准备：施工采用的小砌块的产品龄期不应小于28d。砌筑小砌块时，应清除表面污物、剔除外观质量不合格的小砌块。承重墙体使用的小砌块应完整、无缺损、无裂缝。砌筑小砌块砌体，宜选用专用小砌块砌筑砂浆。
砌筑普通混凝土小型空心砌块砌体时，不需要对小砌块浇水湿润，如遇天气干燥炎热，宜在砌筑前对其喷水湿润；对轻骨料混凝土小砌块，应提前浇水湿润，块体的相对含水率宜为40%-50%。雨天及小砌块表面有浮水时，不得施工。
2.立皮数杆：在房屋四角或楼梯间转角处设立皮数杆，皮数杆间距不得超过15m。皮数杆上应画出各皮小砌块的高度及灰缝厚度。在皮数杆上相对小砌块上边线之间拉准线，小砌块依准线砌筑。
3.转角、T字交接处：小砌块砌筑应从转角或定位处开始，内外墙同时砌筑，纵横墙交错搭接。外墙转角处应使小砌块隔皮露端面；T字交接处应使横墙小砌块隔皮露端面，纵墙在交接处改砌两块辅助规格小砌块（尺寸为290mm×190mm×190mm，一头开口），所有露端面用水泥砂浆抹平
4.灰缝：小砌块砌体的灰缝应横平竖直，全部灰缝均应铺填砂浆；水平灰缝和竖向灰缝的砂浆饱满度不得低于90%；砌筑中不得出现瞎缝、透明缝。水平灰缝厚度和竖向灰缝宽度应控制在8-12mm。当缺少辅助规格小砌块时，砌体通缝不应超过两皮砌块。
5.留槎：墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于斜槎高度。施工洞口可预留直槎，但在洞口砌筑和补砌时，应在直槎上下搭砌的小砌块孔洞内用强度等级不低于C20（或Cb20）的混凝土灌实。
6.脚手眼：小砌块砌体内不宜设脚手眼，如必须设置时，可用辅助规格190mm×190mm×190mm小砌块侧砌，利用其孔洞作脚手眼，砌体完工后用C15混凝土填实。
规范规定不得在下列墙体或部位设置脚手眼：
（1）过梁上与过梁成 60°角的三角形范围及过梁净跨度1/2的高度范围内；
（2）宽度小于lm的窗间墙；
（3）门窗洞口两侧砌体200mm范围内；转角处450mm范围内；
（4）梁或梁垫下及其左右500mm 范围内；
（5）设计不允许设置脚手眼的部位。
（6）轻质墙体。
（7）夹心复合墙外叶墙。
7.砌筑高度：小砌块砌体相邻工作段的高度差不得大于一个楼层高度或4m。
常温条件下，普通混凝土小砌块的日砌筑高度应控制在1.8m内；轻骨料混凝土小砌块的日砌筑高度应控制在2.4m内。
对砌体表面的平整度和垂直度，灰缝的厚度和砂浆饱满度应随时检查，校正偏差。在砌完每一楼层后，应校核砌体的轴线尺寸和标高，允许范围内的轴线及标高的偏差，可在楼板面上予以校正。
8.芯柱：芯柱处小砌块墙体砌筑应符合下列规定：
（1）每一楼层芯柱处第一皮砌体应采用开口小砌块；
（2）砌筑时应随砌随清除小砌块孔内的毛边，并将灰缝中挤出的砂浆刮净。
芯柱混凝土宜选用专用小砌块灌孔混凝土。浇筑芯柱混凝土应符合下列规定：
（1）每次连续浇筑的高度宜为半个楼层，但不应大于1.8m；
（2）浇筑芯柱混凝土时，砌筑砂浆强度应大于1MPa；
（3）清除孔内掉落的砂浆等杂物，并用水冲淋孔壁；
(4) 浇筑芯柱混凝土前，应先注入适量与芯柱混凝土相同的去石砂浆；
(5) 砌完一个楼层高度后，应连续浇灌芯柱混凝土。每浇灌400~500mm高度捣实一次，或边浇灌边捣实。二浇灌混凝土前，先注入适量水泥砂浆；严禁灌满一个楼层后再捣实，宜采用插入式混凝土振动器捣实；混凝土坍落度不应小于50mm。砌筑砂浆强度达到1.0MPa以上方可浇灌芯柱混凝土。
三、框架填充砌体施工
填充墙主要指在框架及框剪结构或钢结构中，用于围护或分隔区间的墙体。填充墙除自重外不承受其他荷载，因此施工时不得改变框架结构的传力路线。框架填充砌体要求具有一定的强度，轻质，隔音隔热等性能。
（一）材料准备
砌筑填充墙时，轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于28d，蒸压加气混凝土砌块的含水率宜小于30%。
烧结空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等的运输、装卸过程中，严禁抛掷和倾倒；进场后应按品种、规格堆放整齐，堆置高度不宜超过2m。蒸压加气混凝土砌块在运输与堆放中应防止雨淋。
吸水率较小的轻骨料混凝土小型空心砌块及采用薄灰砌筑法施工的蒸压加气混凝土砌块，砌筑前不应对其浇（喷）水浸润；在气候干燥炎热的情况下，对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷水湿润。
采用普通砌筑砂浆砌筑填充墙时，烧结空心砖、吸水率较大的轻骨料混凝土小型空心砌块应提前l-2d浇（喷）水湿润。蒸压加气混凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润。块体湿润程度宜符合下列规定：
1．烧结空心砖的相对含水率60%-70%；
2．吸水率较大的轻骨料混凝土小型砌块、蒸压加气混凝土砌块的相对含水率40%-50%。
（二）施工工艺流程
检验墙体轴线及门窗洞口位置→楼面找平→立皮数杆→拉结筋→选砌块、摆砌块→撂底→砌墙→勾缝
（三）技术要点
1.砌块排列图：加气混凝土砌块砌筑前，应根据建筑物的平面、立面图绘制砌块排列图。在墙体转角处设置皮数杆。皮数杆应立于房屋四角及内外墙交接处，间距以10-15m为宜，砌块应按皮数杆拉线砌筑。
依准线砌筑。砌筑前一天，应将预砌墙与原结构相接处，洒水湿润以保证砌体粘结。将砌筑墙部位的楼地面，剔除高出底面的凝结灰浆，并清扫干净。砌筑前按实际尺寸和砌块规格尺寸进行排列摆块，不够整块可以锯裁成需要的规格，但不得小于砌块长度的1/3。最下一层砌块的灰缝大于20mm时，应用细石砼找平铺砌。加气混凝土砌块的砌筑面上应适量洒水。
2.施工顺序：填充墙施工最好从顶层向下层砌筑，防止因结构变形量向下传递而造成早期下层先砌筑的墙体产生裂缝。特别是空心砌块，此裂缝的发生往往是在工程主体完成3-5个月后，通过墙面抹灰在跨中产生竖向裂缝得以暴露。因而质量问题的滞后性给后期处理带来困难。
3.灰缝：
烧结空心砖、轻骨料混凝土小型空心砌块砌体的灰缝应为8～12mm 。
蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度及竖向灰缝宽度不应超过15mm；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为3mm～4mm。
蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块砌体水平灰缝和竖向灰缝砂浆饱满度不应小于80%。
4.错缝：砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。如不能满足时，应在水平灰缝设置2φ6的拉结钢筋或φ4钢筋网片，拉结钢筋或钢筋网片的长度应不小于700mm，
5.转角、T字交接处：加气混凝土砌块墙的转角处，应使纵横墙的砌块相互搭砌，隔皮砌块露端面。加气混凝土砌块墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块，
6.留槎：纵横墙应整体咬槎砌筑，外墙转角处和纵墙交接处应严格控制分批、咬槎、交错搭砌。临时间断应留置在门窗洞口处，或砌成阶梯形斜槎，斜槎长度小于高度的2/3。如留斜槎有困难时，也可留直槎，但必须设置拉结网片或其他措施，以保证有效连接。接槎时，应先清理基面，浇水湿润，然后铺浆接砌，并做到灰缝饱满。因施工需要留置的临时洞口处，每隔50cm应设置2Φ6拉筋，拉筋两端分别伸入先砌筑墙体及后堵洞砌体各700mm。
7.拉结筋：为保证砌体与混凝土柱或剪力墙的连接，填充墙留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。填充墙拉结筋处的下皮小砌块宜采用半盲孔小砌块或用混凝土灌实孔洞的小砌块；薄灰砌筑法施工的蒸压加气混凝土砌块砌体，拉结筋应放置在砌块上表面设置的沟槽内。
墙上预留拉
结筋高度方向间距、长度与抗震设防烈度有关
拉结筋板带混凝土浇筑支模
8.现浇混凝土坎台：在厨房、卫生间、浴室等处采用轻骨料混凝士小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台等，其高度宜为150mm。
9.立砖斜砌：为保证墙体的整体性稳定性，填充墙顶部应采取相应的措施与结构挤紧。通常采用在墙顶加小木楔。砌筑实心砖或在梁底做预埋铁件等方式与填充墙连接。填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行，可采用立砖斜砌的方法进行施工，
至少间隔7d后再砌上（斜砌）
至少间隔14d后再砌上（斜砌）
四、构造柱
为提高砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。这种钢筋混凝土柱通常就被称为构造柱。
1.构造要求：钢筋混凝土构造柱的截面尺寸不宜小于240mm×240mm，其厚度不应小于墙厚，边柱、角柱的截面宽度宜适当加大。
构造柱内竖向受力钢筋，对于中柱不宜少于4φ12；对于边柱、角柱，不宜少于4φ14。构造柱的竖向受力钢筋的直径也不宜大于16mm。其箍筋，一般部位宜采用φ6，间距200mm，楼层上下500mm范围内宜采用φ6，间距l00mm。构造柱的竖向受力钢筋应在基础梁和楼层圈梁中锚固，并应符合受拉钢筋的锚固要求。构造柱的混凝土强度等级不宜低于C20。
砖墙与构造柱的连接处应砌成马牙槎，每一个马牙槎的高度不宜超过300mm，沿墙高每隔500mm设2Φ6水平钢筋和Φ4分布短筋平面内点焊组成的拉结网片或Φ4点焊钢筋网片，每边伸入墙内不宜小于1m。6、7度时底部1／3楼层，上述拉结钢筋网片应沿墙体水平通长设置，如图5-18所示。构造柱与圈梁连接处，构造柱的纵筋应在圈梁纵筋内侧穿过，保证构造柱纵筋上下贯通。
在纵横墙交接处、墙端部和较大洞口的洞边设置构造柱，其间距不宜大于4m。各层洞口宜设置在对应位置，并宜上下对齐。多层砖砌体房屋构造柱设置要求见表5-7。
2.施工要点：构造柱和砖组合墙的施工程序应为先砌墙后浇混凝土构造柱。构造柱施工程序为：绑扎钢筋→砌砖墙→支模板→浇混凝土→拆模。
框架填充墙
内构造柱
构造柱与墙体的连接处应砌成马牙槎
构造柱
马牙槎
构造柱
