(共20张PPT)
第3章 砖混结构装饰装修工程施工工艺
3.1
室内抹灰工艺
3.2
室外抹灰工艺
学习情境一 砖混结构工程施工工艺
学习目标
1.会编制室内外抹灰施工工艺，并会进行技术交底。
?2.能参与室内外抹灰施工技术管理。
?3.学习并创新室内外抹灰施工技术。
第3章 砖混结构装饰装修工程施工工艺
3.1.1
施
工
准
备
3.1 室内抹灰工艺
1.主要材料和机具
（2）磨细生石灰
（1）
石灰膏
（3）
水泥
（4）
砂
（5）
纸筋
（6）
麻刀
（7）
主要机具
3.1.1
施
工
准
备
3.1 室内抹灰工艺

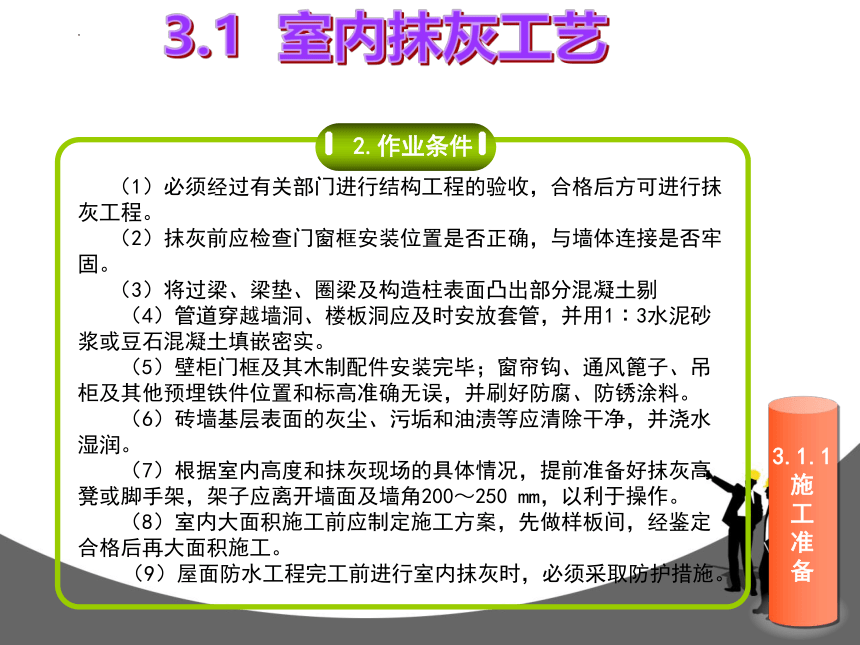

2.作业条件
（1）必须经过有关部门进行结构工程的验收，合格后方可进行抹灰工程。?
（2）抹灰前应检查门窗框安装位置是否正确，与墙体连接是否牢固。
（3）将过梁、梁垫、圈梁及构造柱表面凸出部分混凝土剔?
（4）管道穿越墙洞、楼板洞应及时安放套管，并用1∶3水泥砂浆或豆石混凝土填嵌密实。?
（5）壁柜门框及其木制配件安装完毕；窗帘钩、通风篦子、吊柜及其他预埋铁件位置和标高准确无误，并刷好防腐、防锈涂料。?
（6）砖墙基层表面的灰尘、污垢和油渍等应清除干净，并浇水湿润。?
（7）根据室内高度和抹灰现场的具体情况，提前准备好抹灰高凳或脚手架，架子应离开墙面及墙角200～250 mm，以利于操作。?
（8）室内大面积施工前应制定施工方案，先做样板间，经鉴定合格后再大面积施工。?
（9）屋面防水工程完工前进行室内抹灰时，必须采取防护措施。
3.1.2
施
工
工
艺
3.1 室内抹灰工艺
1.工艺流程
墙面浇水
吊垂直、抹灰饼
抹水泥踢脚板或墙裙
抹水泥窗台板
抹底灰
抹罩面灰
做水泥护角
墙面充筋
3.1.2
施
工
工
艺
3.1 室内抹灰工艺

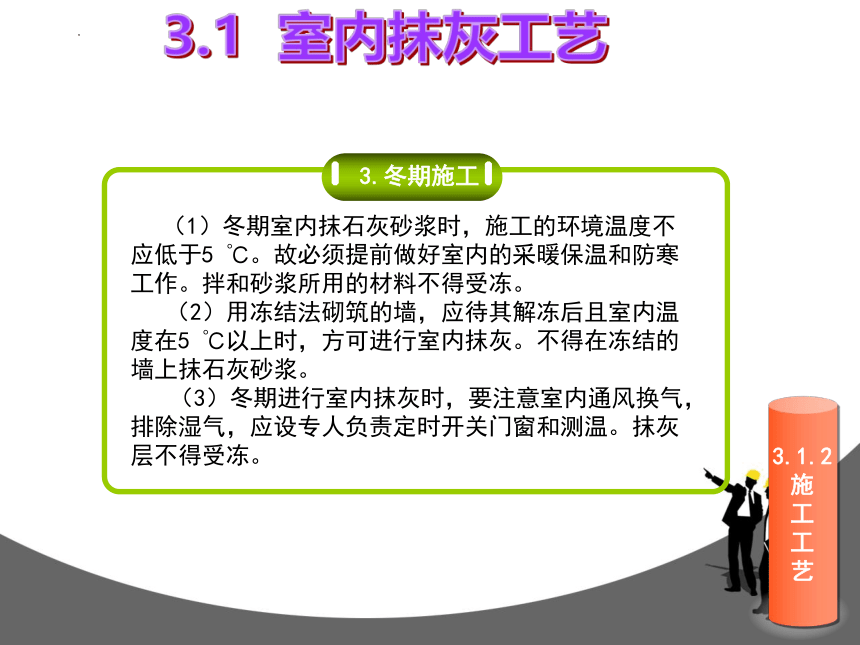

3.冬期施工
（1）冬期室内抹石灰砂浆时，施工的环境温度不应低于5 ℃。故必须提前做好室内的采暖保温和防寒工作。拌和砂浆所用的材料不得受冻。?
（2）用冻结法砌筑的墙，应待其解冻后且室内温度在5 ℃以上时，方可进行室内抹灰。不得在冻结的墙上抹石灰砂浆。?
（3）冬期进行室内抹灰时，要注意室内通风换气，排除湿气，应设专人负责定时开关门窗和测温。抹灰层不得受冻。
3.1.3
质
量
要
求
3.1 室内抹灰工艺
一般项目
主控项目
3
1
5
4
2
构造柱
一般项目
允许偏差项目
成品保护
质量记录
3.1.4
常
见
质
量
问
题
及
防
治
3.1 室内抹灰工艺

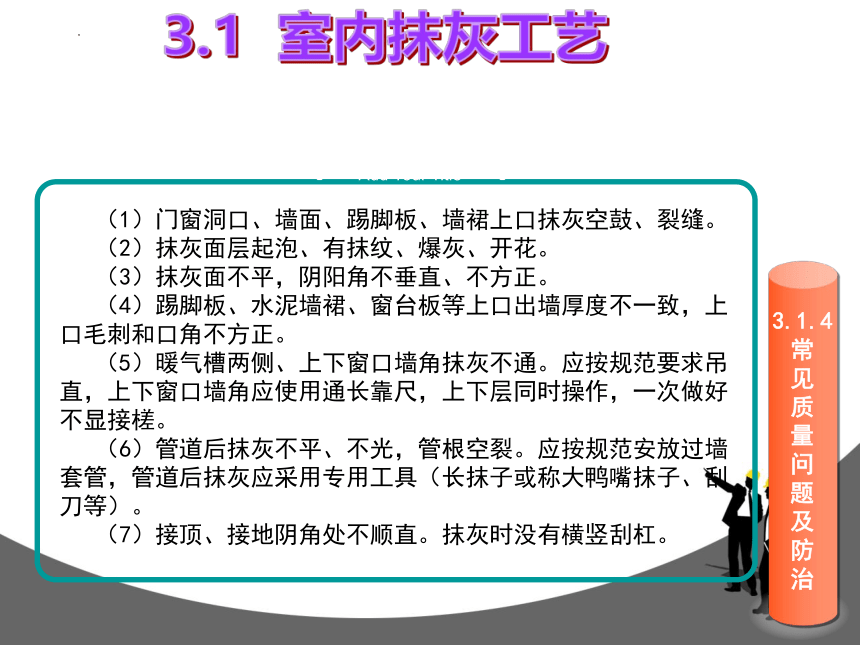

Add Your Title
（1）门窗洞口、墙面、踢脚板、墙裙上口抹灰空鼓、裂缝。
（2）抹灰面层起泡、有抹纹、爆灰、开花。
（3）抹灰面不平，阴阳角不垂直、不方正。
（4）踢脚板、水泥墙裙、窗台板等上口出墙厚度不一致，上口毛刺和口角不方正。
（5）暖气槽两侧、上下窗口墙角抹灰不通。应按规范要求吊直，上下窗口墙角应使用通长靠尺，上下层同时操作，一次做好不显接槎。?
（6）管道后抹灰不平、不光，管根空裂。应按规范安放过墙套管，管道后抹灰应采用专用工具（长抹子或称大鸭嘴抹子、刮刀等）。?
（7）接顶、接地阴角处不顺直。抹灰时没有横竖刮杠。
3.2.1
室
外
抹
灰
工
艺
3.2 室外抹灰工艺
1.材料及主要机具
2.作业条件
3.2.2
施
工
工
艺
1.工艺流程
门窗框四周堵缝（或外墙板竖横缝处理）
墙面清理
浇水润湿墙面
基层处理
抹底层砂浆
弹分隔线
抹罩面灰
起条、勾缝
吊垂直、套方、
抹灰饼、充筋
3.2 室外抹灰工艺
弹灰尘控制线
粘分隔条
养护
3.2.2
施
工
工
艺
2.操作要点
3.2 室外抹灰工艺
2）基层为混凝土外墙板
（1） 墙面清理
（2）
吊垂直、
套方、抹灰饼、充筋，并弹灰层控制线
（3）
抹底层砂浆
（4）
抹面层砂浆
（6）
养护
（5）
滴水线（槽）
3.2.2
施
工
工
艺
3.2 室外抹灰工艺
2）基层为加气混凝土板
（2）
墙面清扫。
抹底层砂浆。
弹线分格，粘分格条，做滴水槽，抹面层砂浆。
滴水线（槽）的做法及养护要求同前。
（1）
（3）
（4）
3.2.2
施
工
工
艺
3.2 室外抹灰工艺
3）基层为墙砖
（1）墙面清理。将墙面上残存的砂浆、污垢、灰尘等清理干净，用水浇墙，将砖缝中的尘土冲掉，将墙面润湿。?
（2）吊垂直、套方、找规矩、抹灰饼。具体要求见前面的叙述。?
（3）充筋，抹底层砂浆。?
（4）按图纸上的尺寸弹线分格，粘分格条后抹面层砂浆，操作方法同前。
3.2.2
施
工
工
艺
3.2 室外抹灰工艺
4）冬、雨期施工
一般只在初冬期间施工，严冬阶段不宜施工。?
（1）冬期拌制砂浆应采用热水拌和，运输时应采取保温措施，涂抹时砂浆温度不宜低于?5 ℃。????
（2）砂浆抹灰层硬化初期不得受冻。?
（3）大气温度低于5 ℃时，室外抹灰砂浆中可掺入能降低温度的食盐及氯化钙等，其掺量应由试验确定。做油漆墙面的抹灰砂浆不得掺有食盐和氯化钙。?
（4）用冻结法砌筑的墙，室外抹灰时应待其完全解冻后再抹，不得用热水冲刷冻结的墙面，或用热水消除墙面的冰霜。
（5）冬期施工为防止灰层早期受冻，砂浆内不可掺入石灰膏，为保证灰浆的和易性，可掺入同体积的粉煤灰代替。例如，1∶1∶6的水泥混合砂浆可改为水泥粉煤灰砂浆，配比仍为1∶1∶6。?
（6）雨期抹灰工程应采取防雨措施，防止抹灰层终凝前受雨淋而被损坏。
3.2.3
质
量
要
求
3.2 室外抹灰工艺
主控项目
3
1
5
4
2
构造柱
一般项目
允许偏差项目
成品保护
质量记录
3.2.4
常
见
质
量
问
题
及
防
治
3.2 室外抹灰工艺
1.空鼓、开裂和烂根
1）原因分析
2）预防措施
3.2.4
常
见
质
量
问
题
及
防
治
3.2 室外抹灰工艺
2.滴水线（槽）不符合要求
施工时未按规范规定留置滴水槽。窗台、碹脸下边应留滴水槽，在施工时应设分格条，起条后保持滴水槽有10 mm×10 mm的槽。严禁抹灰后用溜子划缝压条或用钉子划沟。
3.2.4
常
见
质
量
问
题
及
防
治
3.2 室外抹灰工艺
3.分格条、滴水槽处起条后不整齐、不美观
起条后应用素水泥浆勾缝，并将损坏的棱角及时修补好。
3.2.4
常
见
质
量
问
题
及
防
治
3.2 室外抹灰工艺
4.窗台吃口
1）原因分析
2）预防措施
3.2.4
常
见
质
量
问
题
及
防
治
3.2 室外抹灰工艺
5.面层接槎不平、颜色不一致
1）原因分析
2）预防措施
