第一节　地基土概述
第三节　场地平整施工
第二节　土方工程施工准备与辅助工作
第一章　土方工程
第四节　土方开挖
第五节　土方填筑与压实
技能训练 １　场地平整土方工程量计算
地基土概述
第一节
一、土的形成
二、土的各类指标及性质
１. 土的组成
一般分为三相，即固相、液相和气相。
２. 土的三相图
土的三相组成

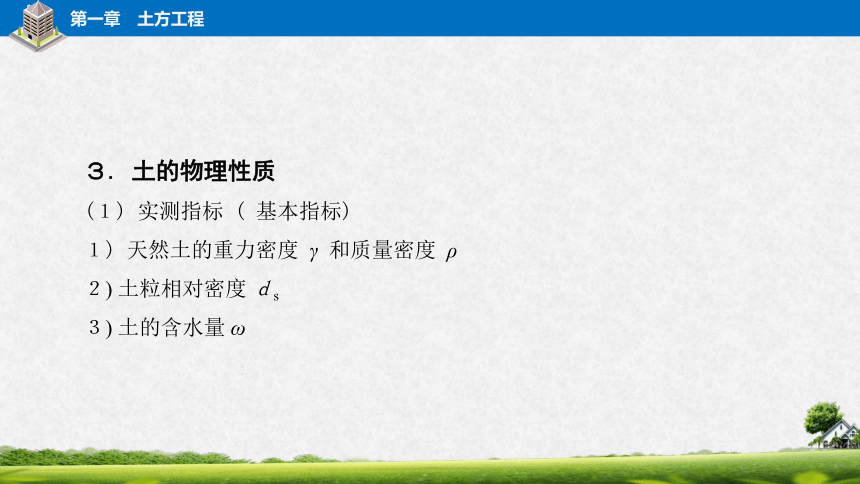

３. 土的物理性质
(１) 实测指标 ( 基本指标)
１) 天然土的重力密度 γ 和质量密度 ρ
２) 土粒相对密度 ｄs
３) 土的含水量 ω

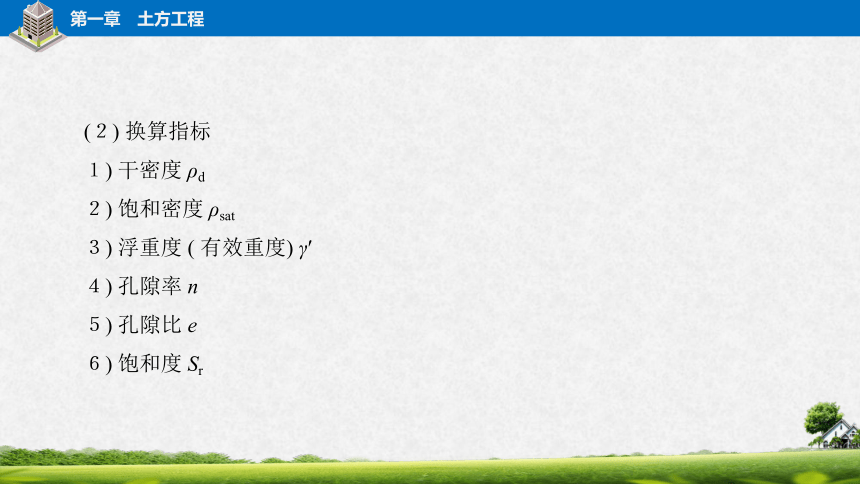

(２) 换算指标
１) 干密度 ρd
２) 饱和密度 ρsat
３) 浮重度 ( 有效重度) γ′
４) 孔隙率 n
５) 孔隙比 e
６) 饱和度 Sr
４. 土的可松性
(１) 最初可松性系数 ( Ks )
(２) 最终可松性系数 ( K′s )
各类土的可松性系数见表。
各类土的可松性系数

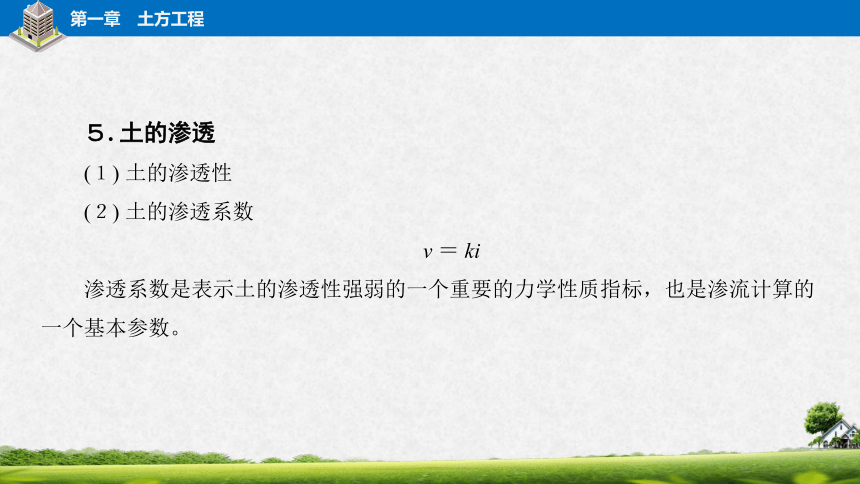

５. 土的渗透
(１) 土的渗透性
(２) 土的渗透系数
v ＝ ki
渗透系数是表示土的渗透性强弱的一个重要的力学性质指标，也是渗流计算的一个基本参数。

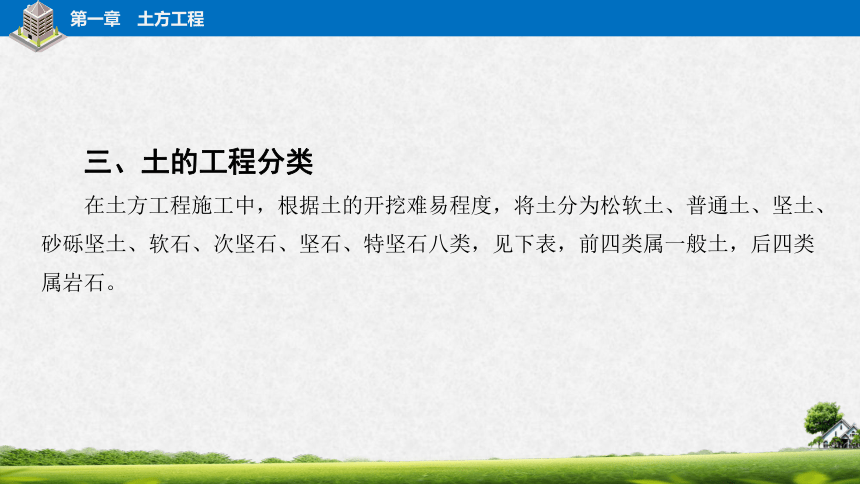

三、土的工程分类
在土方工程施工中，根据土的开挖难易程度，将土分为松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚石八类，见下表，前四类属一般土，后四类属岩石。
土的工程分类
土方工程施工准备与辅助工作
第二节

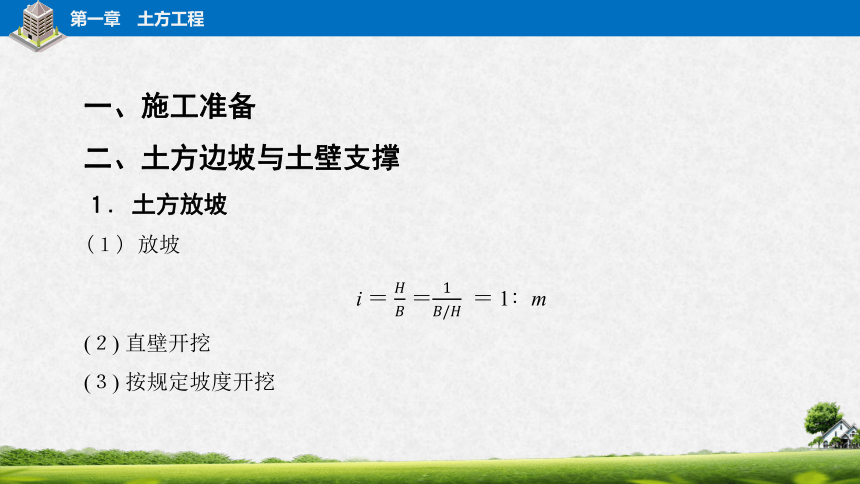

一、施工准备
二、土方边坡与土壁支撑
１. 土方放坡
(１) 放坡
i ＝ ＝ ＝ 1∶m
(２) 直壁开挖
(３) 按规定坡度开挖
(４) 土方边坡失稳的原因
主要有两个: 土的抗剪强度降低和土体内的剪应力增加。
为了避免边坡失稳，可以对边坡采取护面措施，具体方法。
基坑边坡护面方法示意图
ａ) 薄膜或砂浆覆盖　ｂ) 挂网或挂网抹面　ｃ) 喷射混凝土或混凝土护面　ｄ) 土袋或砌石压坡
1—塑料薄膜　2—草袋或编织袋装土　3—插筋 ( 10 ~ 12 mm) 4—抹 M5 水泥砂浆　5—20号钢丝网 6—C15喷射混凝土　7—C15细石混凝土　8—M5 砂浆砌石　9—排水沟　10—土堤 11— 4 ~ 6mm钢筋网片，纵横间距 250 ~ 300 mm
２. 土壁支撑
沟槽横撑式支撑
ａ) 水平挡土板　ｂ) 垂直挡土板
1—水平挡土板　2—垂直支撑　3—工具式支撑　4—垂直挡土板　5—水平支撑　6—连接件
三、施工排水与降低地下水位
１. 排、降水目的
２. 流砂现象
如果动水压力等于或大于土的浸水密度，土粒就会失去自重处于悬浮状态，随着渗流的水一起流动，这种现象就叫 “ 流砂现象” 。
３. 降排水方法
(１) 集水井法
如图所示。
集水井降水法
(２) 井点降水法
１) 井点降水的作用
２) 井点类型及适用范围。井点类型及适用范围见表。
３) 轻型井点降水
井点类型及适用范围
场地平整施工
第三节
一、场地平整的基本原则
二、计算步骤及方法
１. 初步确定场地设计标高
２. 场地设计标高的调整
３. 计算零点，标出零线
４. 计算土方工程量 (四棱柱法)
土 方 开 挖
第四节
一、基坑、基槽开挖及支护方法
１. 基坑 (槽) 土方量计算
(１) 基坑土方量计算
(２) 基槽土方量计算
２. 基坑 (槽) 支护方法
(１) 基槽支护结构形式
(２) 钢板桩
１) 钢板桩的分类
①槽形钢板桩。
②热轧锁口钢板桩。
２) 钢板桩的打桩方法。
①单独打入法。
②围檩插桩法。
③分段复打法。
二、土方开挖机械
１. 推土机
推土机按照推土刀安装形式分固定推土刀推土机 ( 见图 a) 和回转推土刀推土机( 见图 b) 两种。
履带式推土机
ａ) 固定推土刀推土机　ｂ) 回转推土刀推土机
推土机可采用下坡推土 ( 见图 ) 、槽形推土 ( 见图 a) 及并列推土 ( 见图 b) 等方法。
下坡推土法
槽形推土法与并列推土法
ａ) 槽形推土法　ｂ) 并列推土法
２. 铲运机
铲运机的作业过程
ａ) 铲土　ｂ) 运土　ｃ) 卸土
1—斗门　2—斗体
铲运机分自行式和拖式两种。（见图）
铲运机
ａ) 自行式铲运机　ｂ) 拖式铲运机
３. 挖掘机
(１) 正铲挖掘机
正铲挖掘机外形如图所示。
正铲挖掘机外形
(２) 反铲挖掘机
反铲挖掘机的外形如图所示。
液压反铲挖掘机外形
(３) 抓铲挖掘机
机械传动抓铲挖掘机外形如图所示。
抓铲挖掘机外形
(４) 拉铲挖掘机
拉铲挖掘机的外形及工作状况如图所示。
拉铲挖掘机外形及工作状况
土方填筑与压实
第五节
一、填筑要求
二、最佳含水量
各类土的最佳含水量和最大干密度见表。
各类土的最佳含水量和最大干密度
三、土方填筑施工
填土分层厚度根据压实机具而定，见表。
填土分层厚度要求
四、土方压实施工
１. 碾压法
(１) 平碾
(２) 羊足碾
２. 夯实法
五、质量要求及安全技术要求
场地平整土方工程量计算
技能训练 1
一、训练任务
二、训练目的
三、训练准备
四、训练流程要点
五、训练质量检验
