(共20张PPT)
立面图的识读
Reading the elevation
懂构造识读立面图

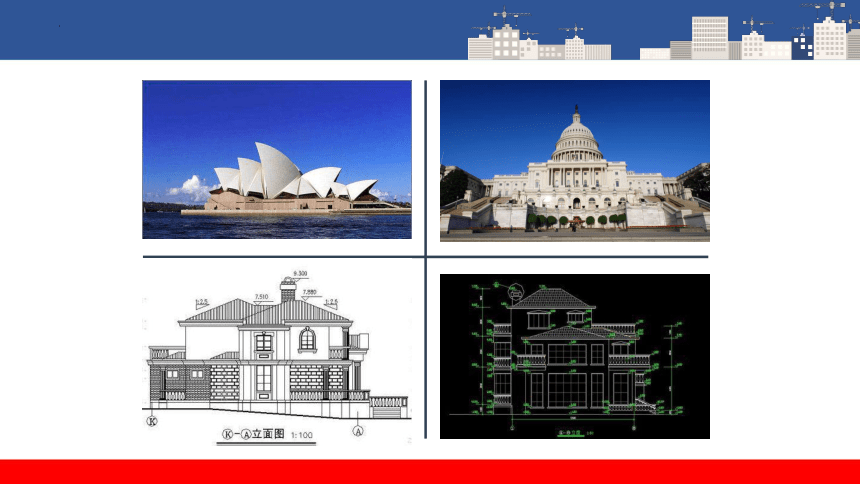

立面图的定义
建筑立面图的图示方法
立面图的命名

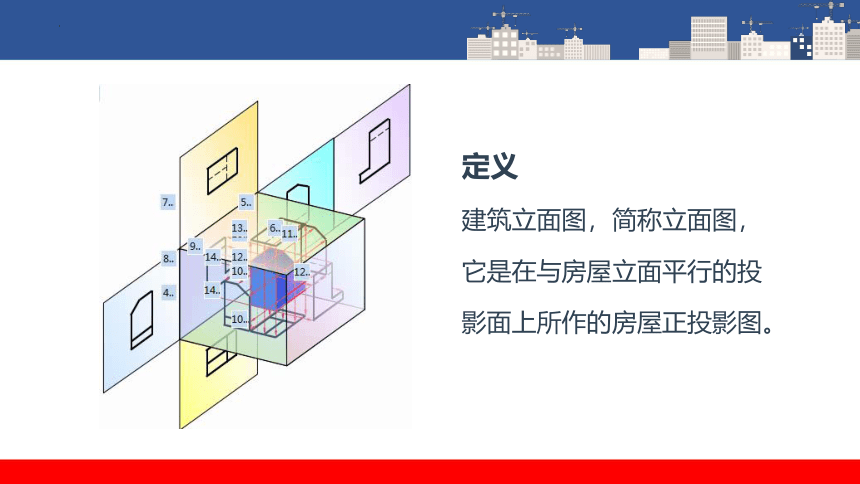

定义
建筑立面图，简称立面图，
它是在与房屋立面平行的投
影面上所作的房屋正投影图。
建筑立面图的图示方法
规范对立面图的线宽做了如下规定：
最外轮廓线画粗实线（b）
室外地坪线用加粗实线（1.4b）
所有突出部位如阳台、雨蓬、线脚、门窗洞等中实线（0.5b）
其余部分用细实线（0.35b）

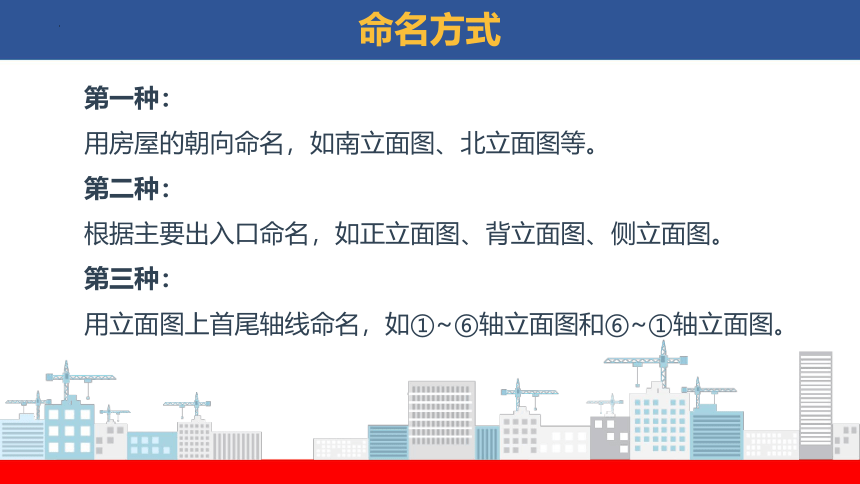

命名方式
第一种：
用房屋的朝向命名，如南立面图、北立面图等。
第二种：
根据主要出入口命名，如正立面图、背立面图、侧立面图。
第三种：
用立面图上首尾轴线命名，如①~⑥轴立面图和⑥~①轴立面图。
问 题
根据我们刚刚学习的命名方式来思考一个问题，观察本张立面图是按哪种方式命名的？这张立面图还可怎样命名？

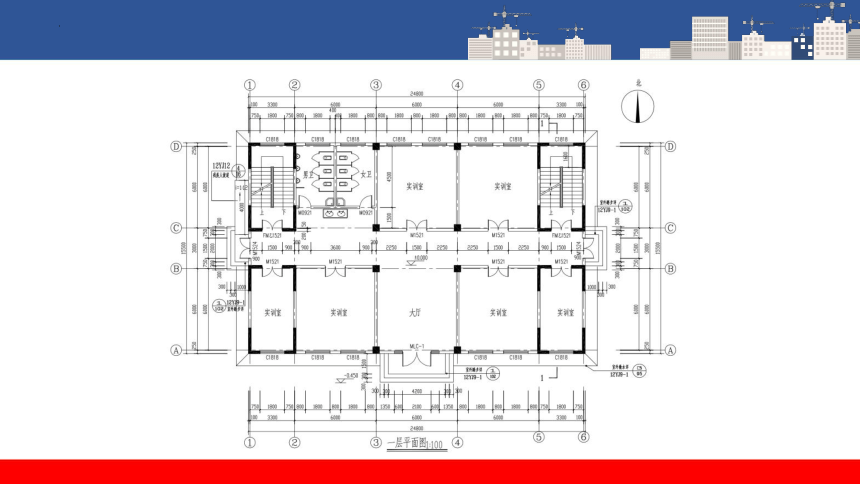

识读建筑平面图
Read architectural plans
建筑平面图概念
从建筑平面图中我们能够看到建筑平面图主要表达的内容是房屋的平面形状、大小和房屋空间的划分，柱（或墙）楼梯的位置、大小，门窗的尺寸和开启方向等信息。
识读建筑平面图平面图为什么在窗台
以上300毫米的位置进行剖切呢？
柱
墙
门
窗
房间
（1）图名和比例 （2）墙与柱 （3）门窗及编号
（4）房间名称 （5）楼地面标高 （6）楼梯
（7）阳台、雨棚、台阶、坡道、散水、明沟、雨水管等（8）建筑风道和烟道 （9）剖切符号
（10）详图索引符号 （11）尺寸标注 （12）指北针
建筑平面图主要内容
图名
比例
柱
墙
门
窗
房间名称
