第7章　结构安装工程施工工艺
第7章　结构安装工程施工工艺

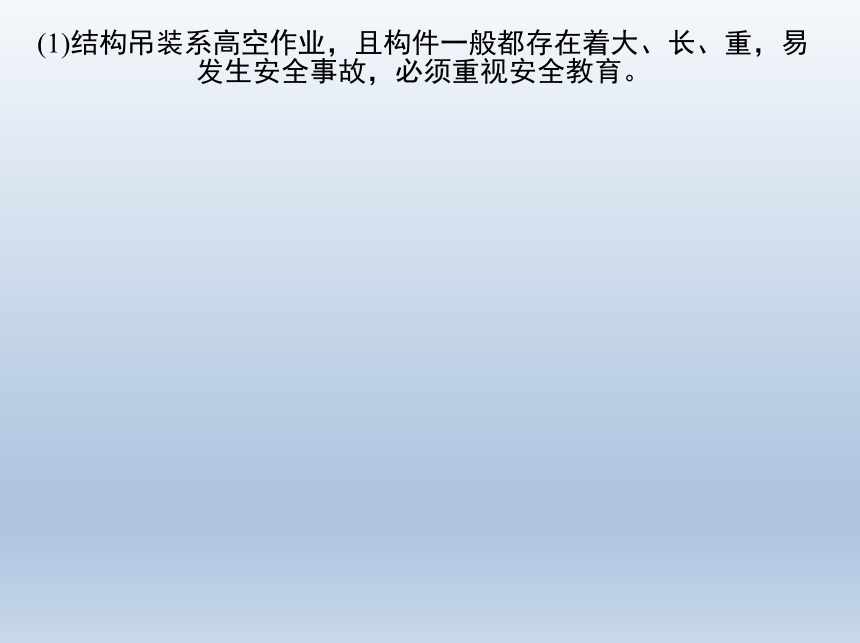

(1)结构吊装系高空作业，且构件一般都存在着大、长、重，易发生安全事故，必须重视安全教育。

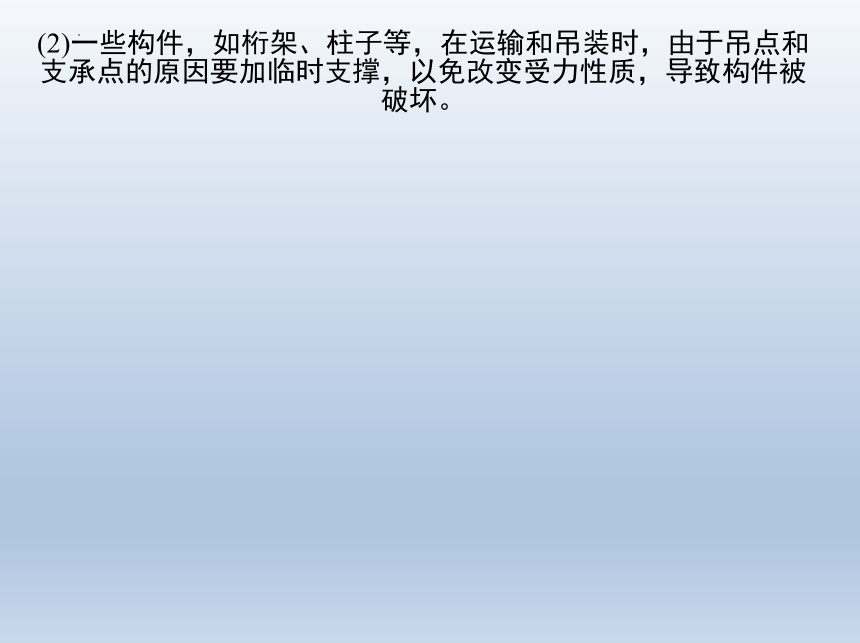

(2)一些构件，如桁架、柱子等，在运输和吊装时，由于吊点和支承点的原因要加临时支撑，以免改变受力性质，导致构件被破坏。
(3)构件的外形尺寸影响安装施工进度。
7.1　起重机具
7.2　单层工业厂房结构安装施工工艺
7.3　结构安装的质量要求及安全措施
(1)结构吊装系高空作业，且构件一般都存在着大、长、重，易发生安全事故，必须重视安全教育。
(2)一些构件，如桁架、柱子等，在运输和吊装时，由于吊点和支承点的原因要加临时支撑，以免改变受力性质，导致构件被破坏。
(3)构件的外形尺寸影响安装施工进度。
7.3　结构安装的质量要求及安全措施

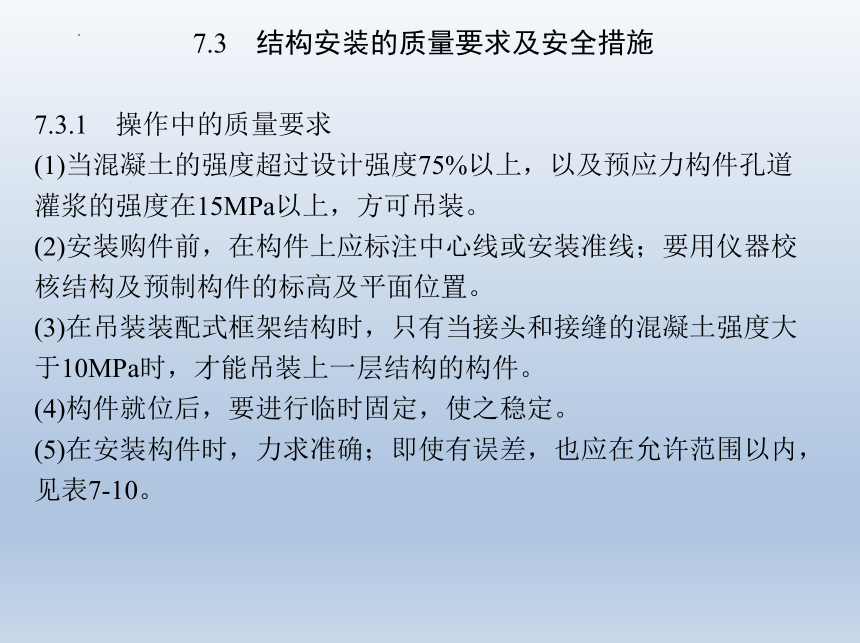

7.3.1　操作中的质量要求
(1)当混凝土的强度超过设计强度75%以上，以及预应力构件孔道灌浆的强度在15MPa以上，方可吊装。
(2)安装购件前，在构件上应标注中心线或安装准线；要用仪器校核结构及预制构件的标高及平面位置。
(3)在吊装装配式框架结构时，只有当接头和接缝的混凝土强度大于10MPa时，才能吊装上一层结构的构件。
(4)构件就位后，要进行临时固定，使之稳定。
(5)在安装构件时，力求准确；即使有误差，也应在允许范围以内，见表7-10。
7.3　结构安装的质量要求及安全措施

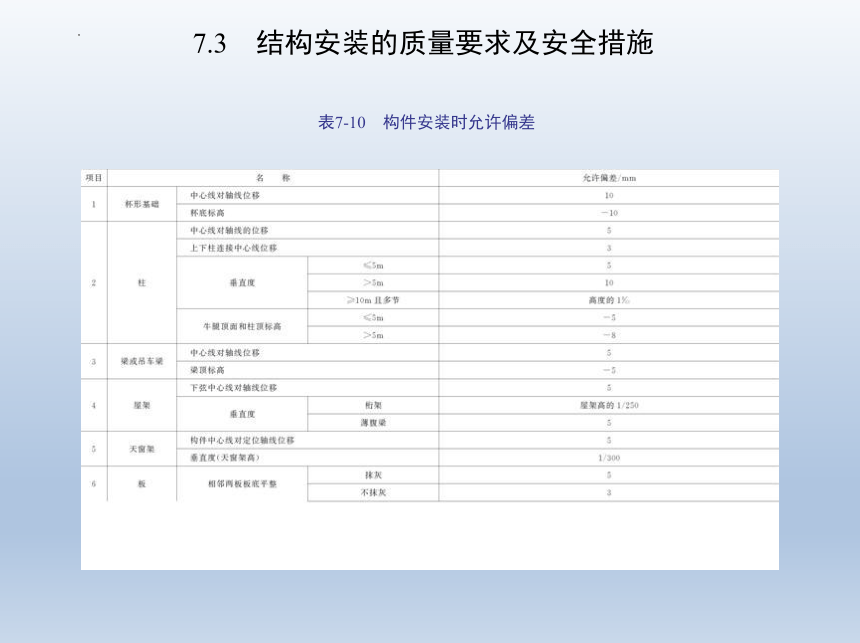

表7-10　构件安装时允许偏差
7.3　结构安装的质量要求及安全措施
表7-10　构件安装时允许偏差
7.3　结构安装的质量要求及安全措施

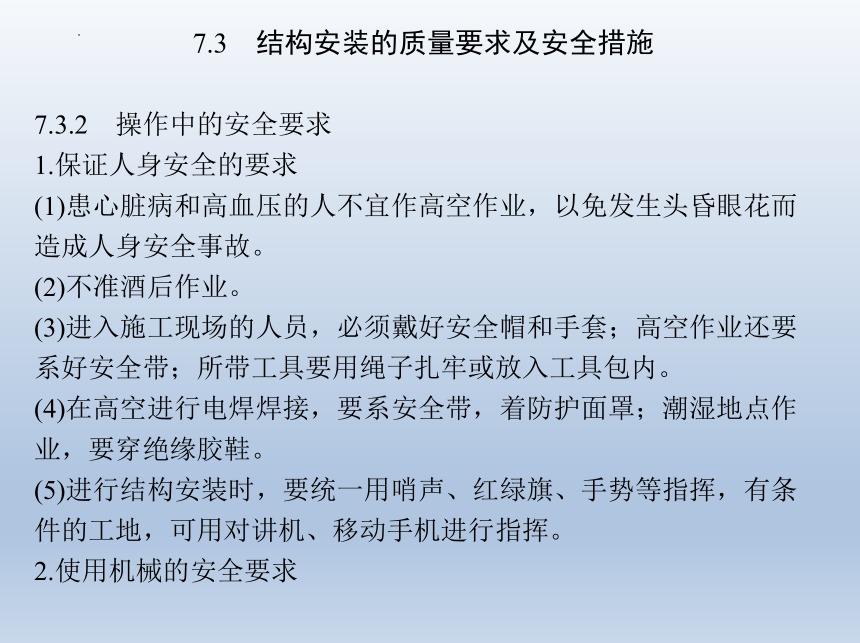

7.3.2　操作中的安全要求
1.保证人身安全的要求
(1)患心脏病和高血压的人不宜作高空作业，以免发生头昏眼花而造成人身安全事故。
(2)不准酒后作业。
(3)进入施工现场的人员，必须戴好安全帽和手套；高空作业还要系好安全带；所带工具要用绳子扎牢或放入工具包内。
(4)在高空进行电焊焊接，要系安全带，着防护面罩；潮湿地点作业，要穿绝缘胶鞋。
(5)进行结构安装时，要统一用哨声、红绿旗、手势等指挥，有条件的工地，可用对讲机、移动手机进行指挥。
2.使用机械的安全要求
7.3　结构安装的质量要求及安全措施
(1)使用的钢丝绳应符合要求。
(2)起重机负重开行时，应缓慢行驶，且构件离地不得超过500mm。
(3)发现吊钩与卡环出现变形或裂纹，不得再使用。
(4)起吊构件时，吊钩的升降要平稳，以避免紧急制动和冲击。
(5)对于新购置的或改装、修复的起重机，在使用前，必须进行动荷、静荷的试运行。
(6)停机后，要关闭上锁，以防止别人起动而造成事故；为防止吊钩摆动伤人，应空钩上升一定高度。
3.确保安全的设施
(1)吊装现场，禁止非工作人员入内。
7.3　结构安装的质量要求及安全措施
(2)高空作业时，尽可能搭设临时操作平台，并设爬梯，供操作人员上下。
(3)在雨期或冬期里，必须采取防滑措施。
7.3.3　质量的通病及防治的措施
1.安装柱子的质量通病及防治的措施
(1)质量通病
1)柱子的实际轴线与标准轴线不重合。
2)由于各种原因，使柱子产生的裂缝超过允许值。
3)有牛腿的柱子，其垂直度发生偏差超过允许值。
4)柱的垂直度不符要求；双肢柱的底脚出现裂缝。
(2)防治措施
1)柱的相对两面的中心线要在同一平面上，且要准确。
7.3　结构安装的质量要求及安全措施
2)柱子就位后，当第一次所灌的混凝土强度达到10MPa后，才能拆除楔块。
3)当柱子的强度达到设计强度的70%后，才能运到工地；强度达到100%时，方可起吊安装。
4)用经纬仪校正变截面柱子。
5)对柱子绑扎点，不能形成头重脚轻，否则，将头部放松，打入木楔，移动吊点。
2.安装梁的质量通病及防治措施
(1)质量通病
1)跨度较大的梁，在跨中容易出现裂缝。
2)由于在安装柱时轴线有误差，使吊车梁跨距不等。
3)安装吊车梁标高不准确，出现扭曲或使吊车梁不呈水平线。
7.3　结构安装的质量要求及安全措施
4)梁的垂直度偏差超过允许值。
(2)防治措施
1)对于大跨度的梁或带悬臂板的梁，在不使产生负弯矩的前提下，可在跨中或两端临时支顶方木，以增加稳定性。
2)校核梁的中心线与垂直度，应同时进行。
3.安装屋架的质量通病及防治措施
(1)质量通病
1)屋架的垂直度发生偏差。
2)扶直屋架时，由于不当，产生侧向弯曲，易出现裂缝。
(2)防治措施
1)先将屋架的一侧绑上衫木杆，再扶直；再绑上另一侧的衫木杆，方可起吊，且吊索与水平呈大于45°的夹角。
7.3　结构安装的质量要求及安全措施
2)用振动法使重叠生产的屋架脱离开。
4.安装板的质量通病及防治措施
(1)质量通病
1)安装大型屋面板时，板边压线发生位移。
2)焊接板角时，焊缝的长度和厚度不足。
3)板的两端搁置长度不够，且存在一端长，另一端短。
4)板缝之间，灌细石混凝土时，没有设钢筋，造成交工后出现裂缝。
(2)防治措施
1)各种板出厂前，应检查是否有裂缝、鼓胀、掉边、缺角。
2)板与板之间的缝隙要留足，以便灌混凝土时好放钢筋。
3)调整板的两端搁置长度，使之符合要求。
7.3　结构安装的质量要求及安全措施
4)板上的预埋件不得突出板面。
5)梁上用水泥砂浆找平，如空隙较大，要用细石混凝土垫密实。
6)安装悬臂板时，加设临时支撑，以增强施工时的刚度和稳定性。
一、工程概况
图7-71　金工车间平面位置图
7.3　结构安装的质量要求及安全措施
图7-72　某厂金工车间结构平面图及剖面图
a)平面图　b)剖面图
7.3　结构安装的质量要求及安全措施
二、施工方案
表7-11　主要承重结构一览表
7.3　结构安装的质量要求及安全措施
表7-11　主要承重结构一览表
1.起重机选择及工作参数计算
(1)柱子安装：采用斜吊绑扎法吊装(图7-73)
(2)屋架安装(图7-74)
(3)屋面板安装
7.3　结构安装的质量要求及安全措施
图7-73　?柱起重高度计算面简图
7.3　结构安装的质量要求及安全措施
图7-74　屋架起重高度计算简图
7.3　结构安装的质量要求及安全措施
表7-12　结构吊装工作参数表
7.3　结构安装的质量要求及安全措施
图7-75　屋面板吊装工作参数计算简图及屋面板的排放布置图
2.结构安装方法及起重机的开行路线
7.3　结构安装的质量要求及安全措施
图7-76　金工车间预制构件平面布置图
3.现场预制构件平面布置
7.3　结构安装的质量要求及安全措施
(1)A轴柱列，由于跨外场地较宽，采取跨外预制，用三点共弧的安装方法布置。
(2)B轴柱列，距围墙较近，只能在跨内预制，因场地狭窄，不能用三点共圆弧斜向布置，用两点共弧的方法布置。
(3)屋架采用正面斜向布置，每3～4榀为一叠，靠④轴线斜向就位。
