(共15张PPT)

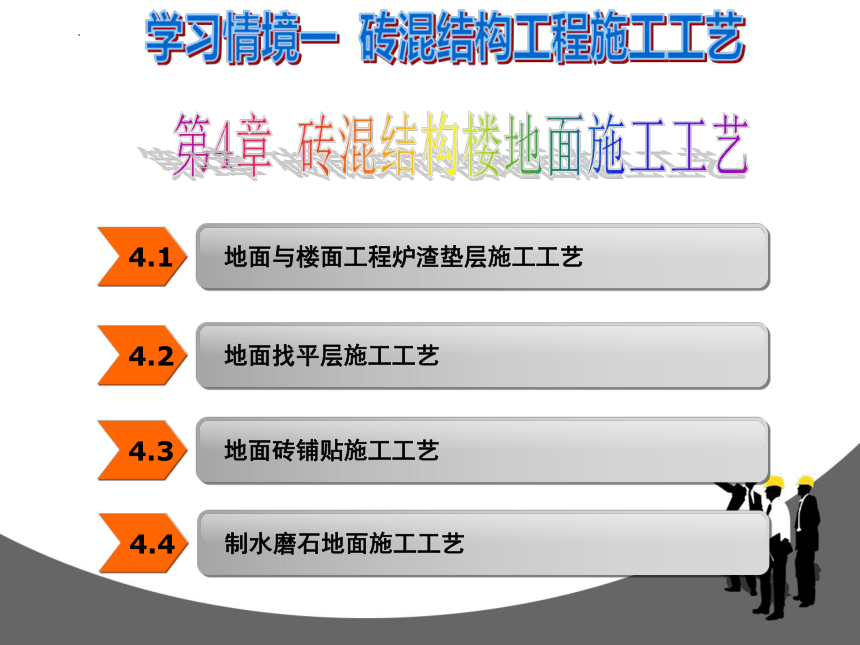

第4章 砖混结构楼地面施工工艺
4.1
地面与楼面工程炉渣垫层施工工艺
4.2
地面找平层施工工艺
4.3
地面砖铺贴施工工艺
学习情境一 砖混结构工程施工工艺
4.4
制水磨石地面施工工艺

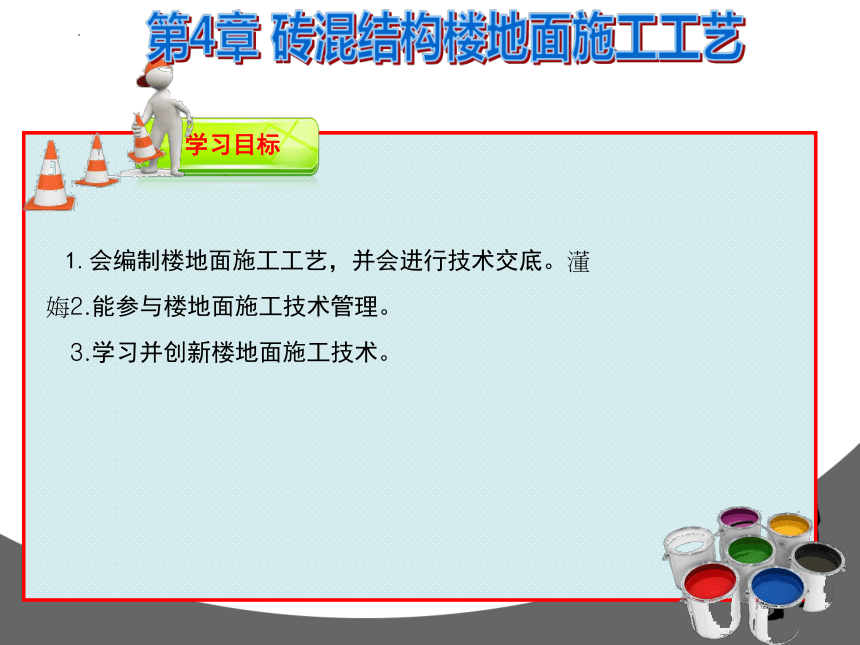

学习目标
1.会编制楼地面施工工艺，并会进行技术交底。
?2.能参与楼地面施工技术管理。
3.学习并创新楼地面施工技术。
第4章 砖混结构楼地面施工工艺
4.2.1
施
工
工
艺

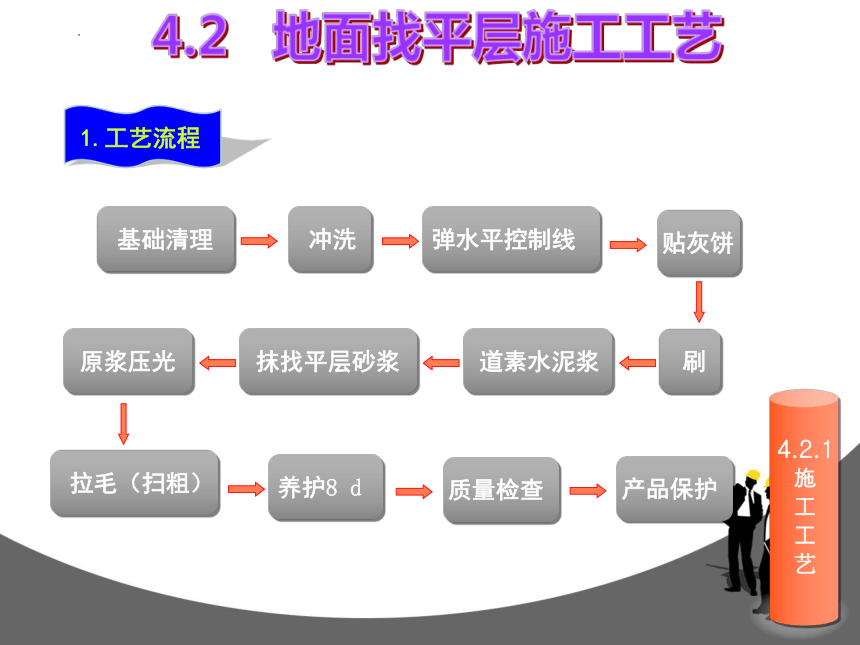

1.工艺流程
基础清理
冲洗
弹水平控制线
道素水泥浆
拉毛（扫粗）
抹找平层砂浆
刷
4.2 地面找平层施工工艺
贴灰饼
原浆压光
养护8 d
质量检查
产品保护
4.1.2
施
工
工
艺
2.施工要点
4.2 地面找平层施工工艺
详见课本 P93
4.2.2
质
量
要
求
2.施工要点
4.2 地面找平层施工工艺

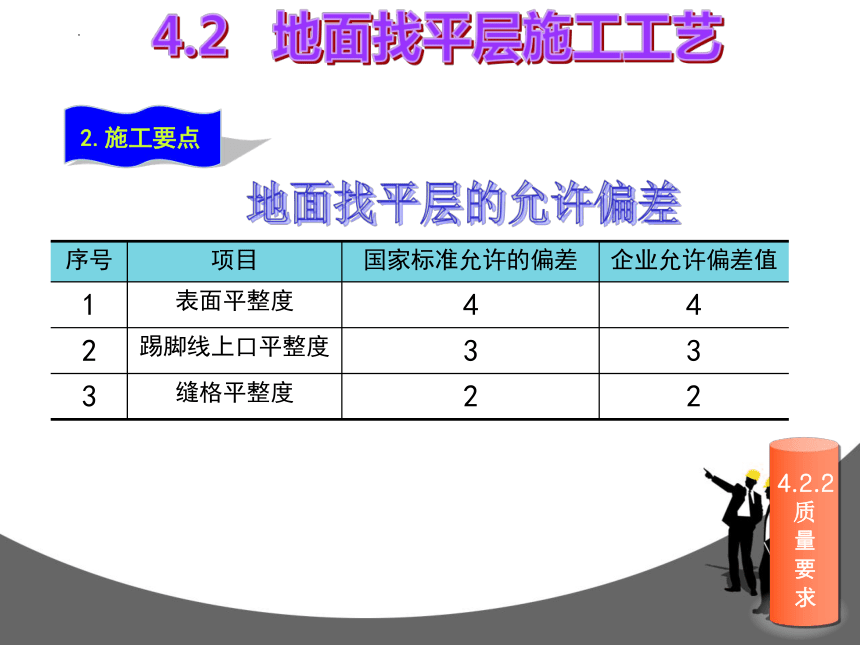

序号 项目 国家标准允许的偏差 企业允许偏差值
1 表面平整度 4 4
2 踢脚线上口平整度 3 3
3 缝格平整度 2 2
地面找平层的允许偏差
4.3.1
施
工
工
艺
4.3 地面砖铺贴施工工艺

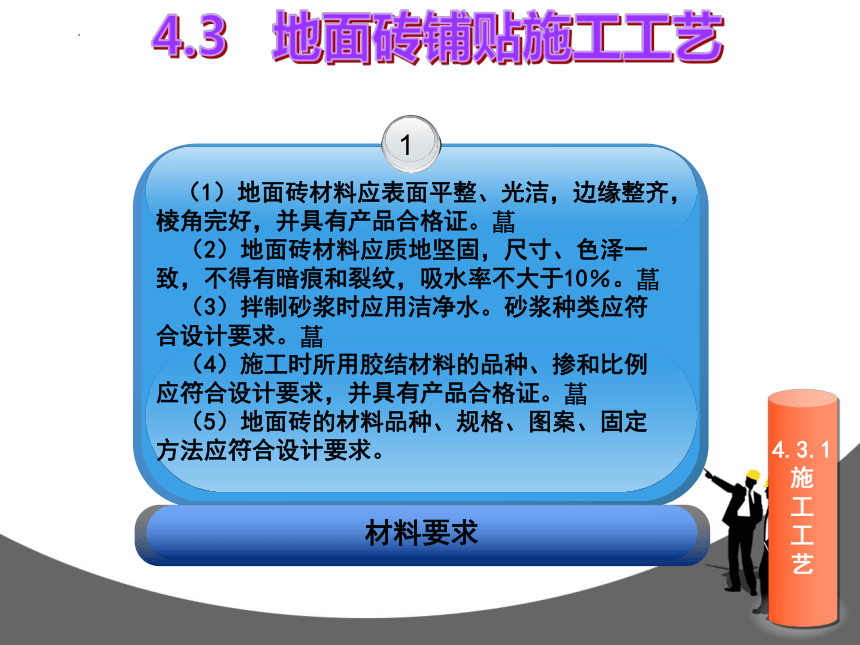

材料要求
1
（1）地面砖材料应表面平整、光洁，边缘整齐，棱角完好，并具有产品合格证。?
（2）地面砖材料应质地坚固，尺寸、色泽一致，不得有暗痕和裂纹，吸水率不大于10％。?
（3）拌制砂浆时应用洁净水。砂浆种类应符合设计要求。?
（4）施工时所用胶结材料的品种、掺和比例应符合设计要求，并具有产品合格证。?
（5）地面砖的材料品种、规格、图案、固定方法应符合设计要求。
4.3.1
施
工
工
艺
4.3 地面砖铺贴施工工艺

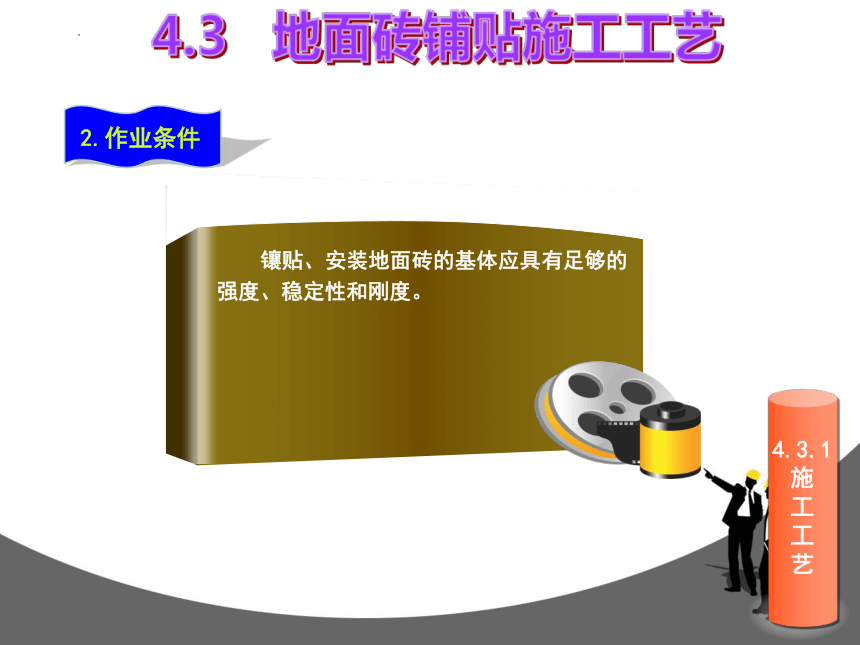

镶贴、安装地面砖的基体应具有足够的强度、稳定性和刚度。
2.作业条件
4.3.1
施
工
工
艺
4.3 地面砖铺贴施工工艺
详见课本 P94- P95
4.3.2
质
量
要
求
4.3 地面砖铺贴施工工艺
序号 项目 国家标准允许的偏差 企业标准允许偏差值
1 立面垂直度 3 3
2 表面平整度 2 2
3 阳角方正 2 2
4 阳角方正 2 2
5 接缝平直度 1.5 1.5
6 接缝高低 0.5 0.5
7 接缝宽度 - -
地面砖铺贴的允许偏差
4.4.1
施
工
准
备
4.4 制水磨石地面施工工艺
水泥
（3）
（1）
（5）
（4）
（2）
材料及
主要机具
砂
预制水磨石
石膏粉、蜡、
草酸
主要机具
4.4.1
施
工
准
备
4.4 制水磨石地面施工工艺
（1）室内墙顶抹灰完成，门框安装完成。
（2）墙面已弹好+50 cm水平线。?
（3）穿过楼面的管洞已堵严塞实。?
（4）预埋在地面中的电线管均已铺设完，并做完隐蔽验收手续。地面垫层已做完，其强度达到1.2 MPa以?
（5）铺设前先检查预制水磨石板的颜色、规格、尺寸是否符合设计要求，并进行挑选，有裂纹、掉角、窜角、翘曲等缺陷的板块不得使用。
2.作业条件
4.4.2
施
工
工
艺
4.4 制水磨石地面施工工艺
2.工艺流程
基础处理
定基准线
水磨石板浸水
砂浆伴制
铺贴踢脚板
基层洒水及
刷水泥浆
养护、填缝
酸洗、打蜡
4.4.2
施
工
要
点
4.4 制水磨石地面施工工艺
2.施工要点
2
操作要点
5）铺水泥砂浆结合
层及预制水磨石板
1）基层处理
6）养护和填缝
7）铺贴踢脚板
8）酸洗、打蜡
2）定基准线
3）砂浆伴制
4）基层洒水
及刷水泥浆
4.4.3
质
量
要
求
4.4 制水磨石地面施工工艺
2
一般项目
1
主控项目
4
成品保护
3
允许偏差项目
5
质量记录
水磨石踢脚板上口不洁净
06
4.4.4
常
见
质
量
问
题
及
其
防
治
4.4 制水磨石地面施工工艺
预制水磨石踢脚板根部有孔隙、不严密
05
预制水磨石踢脚板安装后出墙厚度不一致
04
板块间高低缝差过大
03
接缝不平不直，缝隙不匀
02
地面空鼓
01
