(共20张PPT)

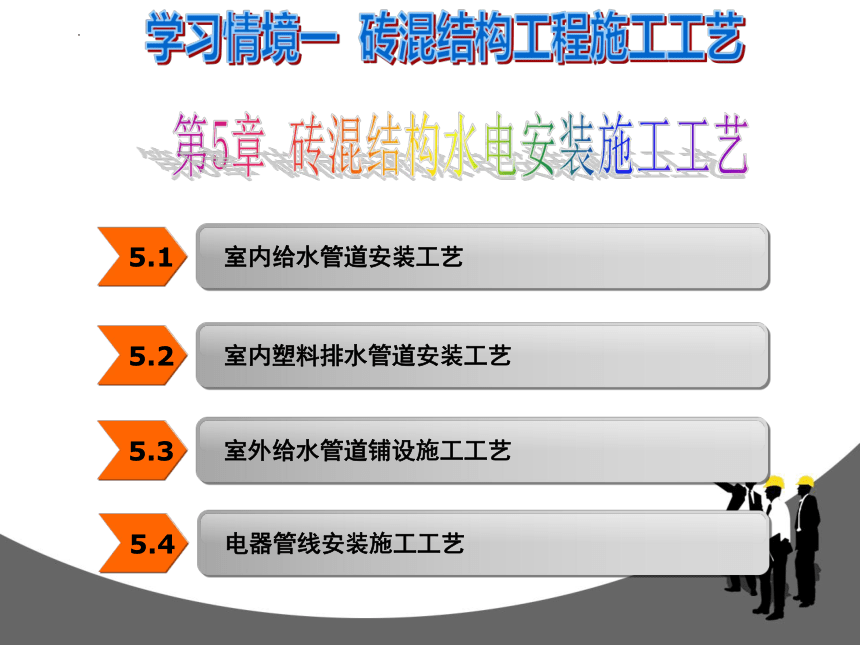

第5章 砖混结构水电安装施工工艺
5.1
室内给水管道安装工艺
5.2
室内塑料排水管道安装工艺
5.3
室外给水管道铺设施工工艺
学习情境一 砖混结构工程施工工艺
5.4
电器管线安装施工工艺
学习目标
1.会编制室内外给排水施工工艺，并会进行技术交底。
?2.会编制电气安装施工工艺，并会进行技术交底。
?3.能参与水电施工技术管理。
第5章 砖混结构水电安装施工工艺
5.2.1
施
工
准
备
5.2 室内塑料排水管道安装工艺
主要机具
材料要求
作业条件
1.
2.
3.
5.2.2
施
工
工
艺
5.2 室内塑料排水管道安装工艺
1.安装工艺
安装准备
预制加工
干管安装
器具连接管安装
闭水实验
支管安装
立管安装
捻口
5.2.2
施
工
工
艺

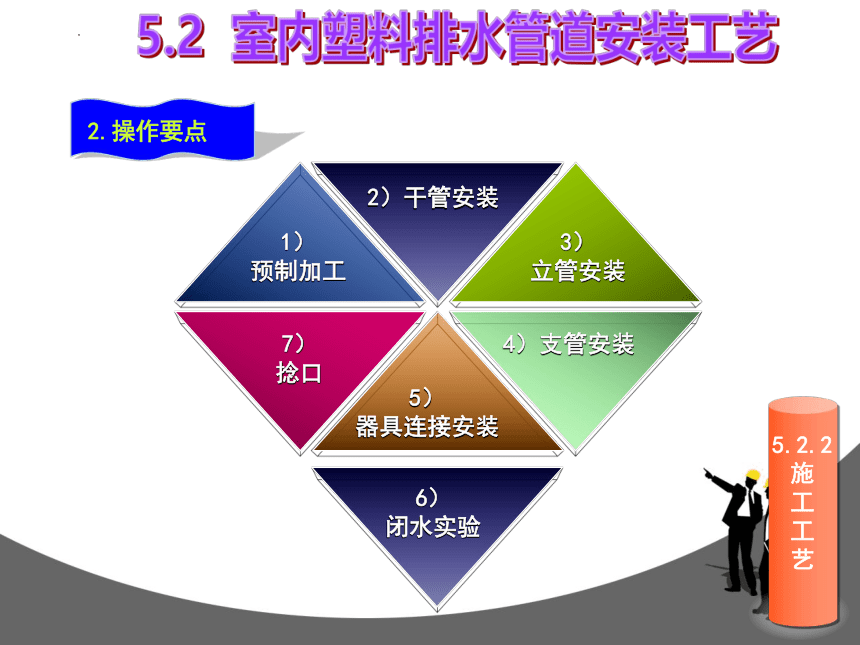

5.2 室内塑料排水管道安装工艺
2.操作要点
2）干管安装
1）
预制加工
3）
立管安装
4）支管安装
5）
器具连接安装
7）
捻口
6）
闭水实验
5.2.3
质
量
要
求
5.2 室内塑料排水管道安装工艺
2.操作要点
2.
一般项目
1.主控项目
4.成品保护
3.允许偏差
项目
5.质量记录
5.2.4
常
见
质
量
问
题
及
其
防
治
（1）预制好的管段弯曲或断裂。这是由于直管堆放未垫实或暴晒所致。?
（2）接口处外观不清洁、不美观。这是因为粘结后外溢粘结剂未及时清除掉。?
（3）粘结口漏水。这是由于粘结剂涂刷不均匀，或粘结处未处理干净所致。?
（4）地漏安装过高或过低，影响使用。这是因为地平线未找准。?
（5）立管穿楼板处渗水。这是因为立管穿楼板处没有作防水处理。
5.2 室内塑料排水管道安装工艺
5.3 室外给水管道铺设施工工艺
定线
开沟挖槽
下管
冲洗和消毒
工地清扫
覆土和试压
接口
5.3 室外给水管道铺设施工工艺
1.定线
按照设计图纸，首先在施工现场定出埋管沟槽位置，同时设置高程参考桩。桩位应选择适当，以防施工过程中高程桩被挖去或被泥土、器材等掩盖。
5.3 室外给水管道铺设施工工艺
2.开沟挖槽
按定线用机械或人工破除路面。路面材料可以复用者应妥善堆放。沟槽用机械挖掘，要防止损坏地下已有的设施（如各种管线）。给水管埋深一般较浅，埋管沟槽通常不需要支撑和排水。当埋深较深或土质较差时，需要支撑。在接口处，槽宽和槽深按接口操作的需要加大。给水管道一般不设基础，槽底高程即为设计的管底高程。槽底挖土要求不动原土，否则用砂填铺。
5.3 室外给水管道铺设施工工艺
3.下管
管道下槽前应作最后检查,有破损或裂纹的应剔除，然后将管材沿沟槽排好。排管的方法如下：从闸阀或配件处开始排管，管子逐根下槽，然后顺序做好接口。直径小于200 mm的管道的移动和下槽通常不用机械，直径大于200 mm的管道应用轮胎式起重机或三脚架和葫芦吊放。
5.3 室外给水管道铺设施工工艺
3.下管
Design Inspiration
Clarity & Impact
Eye-Catching Visual
1）承、插接口
2）法兰接口
3）钢管接口
5.3 室外给水管道铺设施工工艺
4.覆土和试压
接口做好之后即应覆土。覆土时应留出接口部分，待试压后再填土。覆土要分层夯实，以免施工后地面沉陷。管道敷设1 km左右时即应试压。试压前应先检查管线中弯头和三通处的支墩筑造情况，合格后才能试压，否则弯头和三通处因受力不平衡，可能引起接口松脱。试压时将水缓缓灌入管道，排出管内空气。空气排空后将管内的水加压至规定值，如能维持数分钟即为试压成功。试压结束，完成覆土，打扫工地。
5.3 室外给水管道铺设施工工艺
6.冲洗和消毒
放水冲洗管道至出水浊度符合饮用水标准为止。用液氯或次氯酸盐给管道消毒，管道内含氯水停留一昼夜后,余氯应在20 mg/L以上，然后再次放水冲洗，对出水作常规细菌检验，至合格为止。
5.3.1
施
工
准
备
主要机具
材料要求
作业条件
1.
2.
3.
5.3 室外给水管道铺设施工工艺
5.3 室外给水管道铺设施工工艺
5.3.2
施
工
工
艺
安装准备
清扫管膛
管材、管件、阀门、消火栓等就位
器具连接管安装
闭水实验
支管安装
捻口
1.工艺流程
5.3 室外给水管道铺设施工工艺
5.3.2
施
工
工
艺
2.操作要点
详见课本 P113
5.3 室外给水管道铺设施工工艺
5.3.3
质
量
要
求
2.操作要点
允许偏差
一般项目
成品保护
质量记录
主控项目
1
2
3
4
5
5.3.4
常
见
质
量
问
题
及
其
防
治
（1）埋地管道断裂。这是由于管基处理不好或填土夯实方法不当所致。?
（2）阀门井深度不够，地下消火栓的顶部出水口距井盖底部的距离小于400 mm。这是因为埋地管道坐标及标高不准。
（3）管道冲洗数遍，水质仍达不到设计要求和施工规范规定。这是管膛清扫不净所致。?
（4）水泥接口渗漏。这是因为水泥标号不够或过期，接口未养护好，捻口操作不认真，未捻实。
5.3 室外给水管道铺设施工工艺
5.3 室外给水管道铺设施工工艺
5.3.1
施
工
工
艺
安装准备
清扫管膛
管材、管件、阀门、消火栓等就位
器具连接管安装
闭水实验
支管安装
捻口
1.工艺流程
