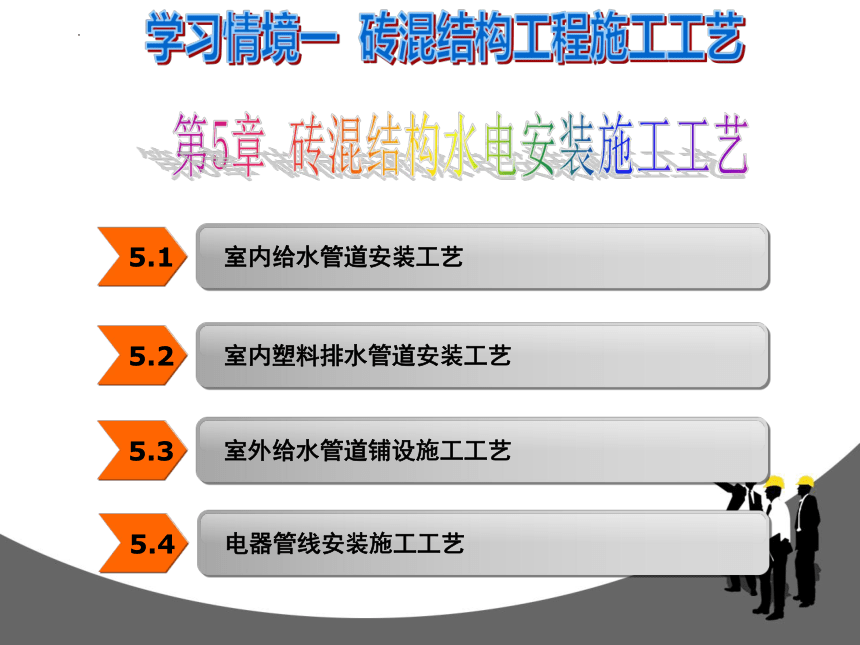

第5章 砖混结构水电安装施工工艺
5.1
室内给水管道安装工艺
5.2
室内塑料排水管道安装工艺
5.3
室外给水管道铺设施工工艺
学习情境一 砖混结构工程施工工艺
5.4
电器管线安装施工工艺
学习目标
1.会编制室内外给排水施工工艺，并会进行技术交底。
?2.会编制电气安装施工工艺，并会进行技术交底。
?3.能参与水电施工技术管理。
第5章 砖混结构水电安装施工工艺
5.1 室内给水管道安装工艺
室内给水管道按用途可分为生活饮用给水管道、生产给水管道和消防给水管道3种 。
5.1 室内给水管道安装工艺
室外给水管网
直接供水
（3）
（1）
（5）
（4）
（2）
给水方式
高位水箱供水
由加压水泵和
高位水箱供水
用气压罐供水
水泵连续运转供水
5.1.1
施
工
准
备
2.
主要机具?
1.材料要求?
3.
作业条件?
5.1 室内给水管道安装工艺
5.1.2
施
工
工
艺
5.1 室内给水管道安装工艺

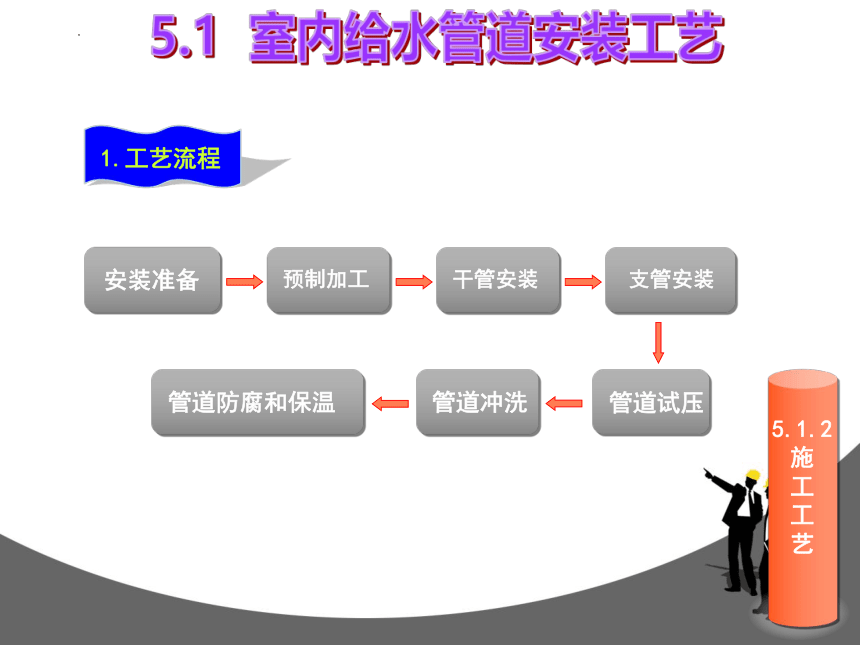

1.工艺流程
安装准备
预制加工
干管安装
管道冲洗
管道防腐和保温
管道试压
支管安装
5.1.2
施
工
工
艺
5.1 室内给水管道安装工艺
2.安装技术准备

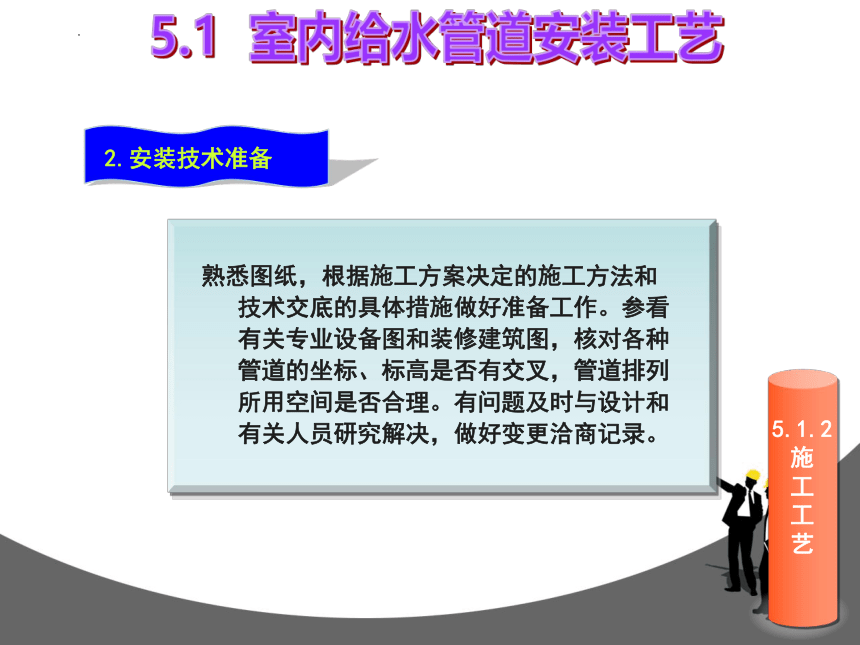

熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，做好变更洽商记录。
5.1.2
施
工
工
艺
5.1 室内给水管道安装工艺
按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。
3.预制加工
5.1.2
施
工
工
艺
5.1 室内给水管道安装工艺
（1）给水铸铁管道安装。
（2）给水镀锌管安装。安装时一般从总进入口开始操作，在总进口端头加好临时丝堵以备试压用，设计要求沥青防腐或加强防腐时，应在预制后、安装前做好防腐措施。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，在丝扣连接管道抹上铅油缠好麻，用管钳将管道按编号依次上紧，丝扣外露2～3扣。安装完后找直、找正，复核甩口的位置、方向及变径无误。清除麻头，所有管口要加好临时丝堵。?
（3）热水管道的穿墙处均按设计要求加好套管及固定支架，安装的伸缩器要按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风装置，低点要有泄水装置。?
（4）给水大管径管道使用无镀锌碳素钢管时，应采用焊接法兰连接。管材和法兰根据设计压力应选用焊接钢管或无缝钢管，管道安装完先做水压试验，无渗漏、编号后再拆开法兰进行镀锌加工。加工镀锌的管道不得刷漆及污染，管道镀锌后按编号进行二次安装。
4.干管安装
5.1.2
施
工
工
艺
5.1 室内给水管道安装工艺
5.立管安装
2）
立管安装?
1）立管明装?
3）
热水立管?
5.1.2
施
工
工
艺
5.1 室内给水管道安装工艺
6.明管安装
2）
支管安装?
1）支管明装?
3）
热水支管?
5.1.2
施
工
工
艺
5.1 室内给水管道安装工艺
7.管道试压
铺设、暗装、保温的给水管道在隐蔽前应做好单项水压试验，管道系统安装完成后要进行综合水压试验。水压试验的流程如下：放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降是否在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，在破损的镀锌层和外露丝扣处做好防腐处理，再进行隐蔽工作。
5.1.2
施
工
工
艺
5.1 室内给水管道安装工艺
8.管道防腐和保温
1）管道防腐
按设计要求及国家验收规范施工，所有型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆。
2）管道保温：
管道防冻保温、管道防热损失保温、管道防结露保温
5.1.3
质
量
要
求
5.1 室内给水管道安装工艺
1.
主控
项目
2.
一般项目
3.
给水管道安装的允许偏差及检验方法
4.
成品保护
5.质量记录
5.1.4
常
见
质
量
问
题
及
其
防
治
5.1 室内给水管道安装工艺
（1）管道镀锌层损坏。这是由于压力管钳日久失修，卡不住管道造成的。?
（2）立管甩口高度不准确。这是因为层高超出了允许偏差或测量不准造成的。?
（3）立管距墙不一致或半明半暗。这是由于立管位置安排不当，或隔断墙位移偏差太大造成的。?
（4）热水立管的套管向下层漏水。这是由于套管露出地面高度不够或地面抹灰太厚造成的。
