识读建筑形体投影图
一、识图概念
识图
画图
二、识图基础
(一)正投影规律
(二)基本体投影特性
宽
宽
长
高
三、识图要点

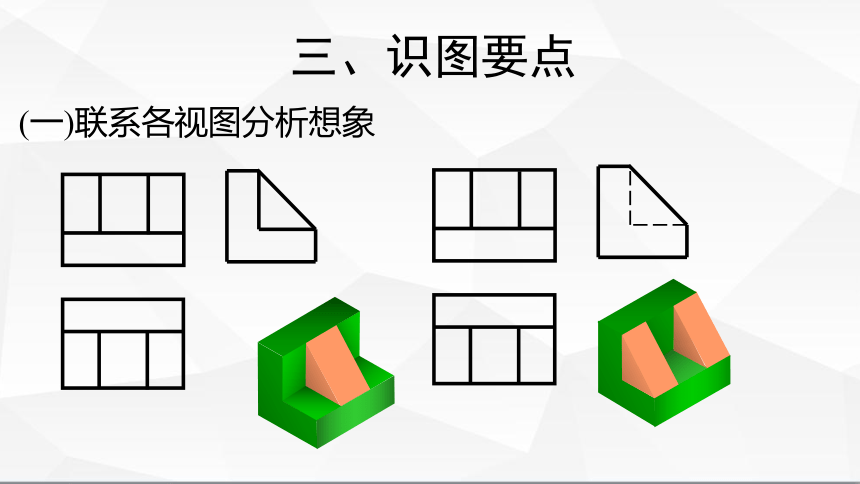

(一)联系各视图分析想象
三、识图要点
(一)联系各视图分析想象
三、识图要点
(二)抓特征视图分析想象
H面投影图为形状特征视图
W面
位置特征
三、识图要点
(二)抓特征视图分析想象
线框相邻→→两个面高低不平或相交
三、识图要点
(三)关注线框相对位置
三、识图要点
(四)关注线条的虚实
四、识图方法与步骤
综合起来想整体
检查定结果
抓特征分线框
对投影想形体
方法：形体分析法
手段：绘制轴测图、补图、补线等
识图步骤
五、识图举例
五、识图举例
五、识图举例
体1
体2
体3
五、识图举例(画第三视图)
注意：逐个画形体→按整体处理
五、识图举例(画第三视图)
注意：虚线对应的不可见底面→→切掉了四棱柱
小结
1.识读组合体投影，应以基本体投影、投影规律为基础，注意结合所给的投影图进行想像，初期可利用轴测图绘制帮助想象空间立体。
2.组合体投影图的识读方法主要为形体分析法
3.形体分析法实质是认为组合体由若干基本体构造。
4.识图步骤① 抓特征，分线框；②对投影，识形体；③综合分析想整体；④检查定结果
