第2章 砖混房屋主体结构工程施工工艺
2.1
墙体砌筑工艺
2.2
构造柱与圈梁施工工艺
2.3
楼梯施工工艺
学习情境一 砖混结构工程施工工艺
2.4
细部构造施工工艺

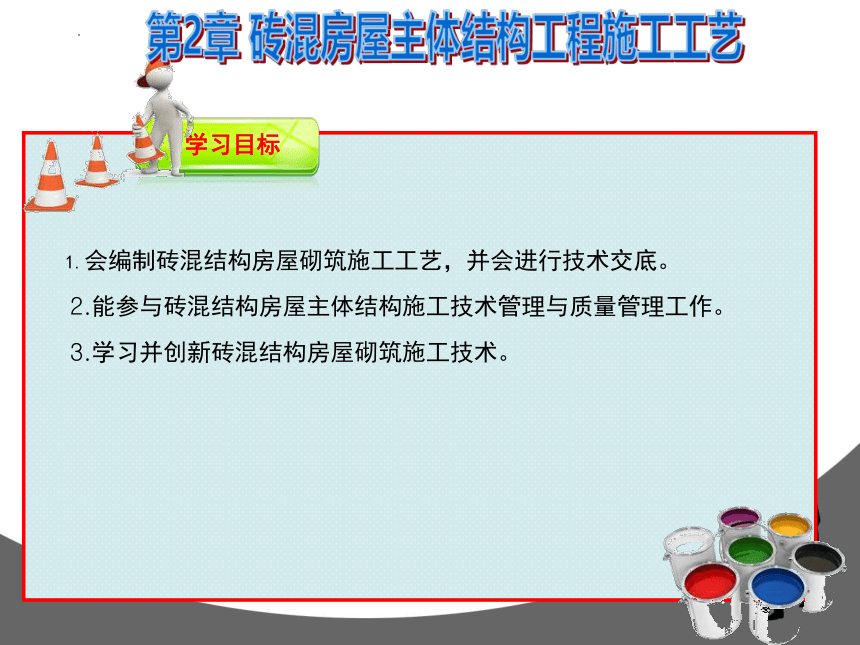

学习目标
1.会编制砖混结构房屋砌筑施工工艺，并会进行技术交底。
?2.能参与砖混结构房屋主体结构施工技术管理与质量管理工作。
?3.学习并创新砖混结构房屋砌筑施工技术。
第2章 砖混房屋主体结构工程施工工艺
2.1.1
施
工
准
备
2.1 墙体砌筑工艺
5.
1.
2.
3.
4.
主要机具准备
主要材料准备
作业条件
技术准备
施工组织及人员准备
2.1.1
施
工
准
备
2.
主要材料准备
2.
主要材料准备
2.
主要材料准备
2.1.2
施
工
工
艺
2.1 墙体砌筑工艺
1.工艺流程
找平
弹墙身线
立皮数杆
排砖撂底
盘角、挂线
基础混凝土浇筑
砌筑
留槎
立门窗框
2.1.2
施
工
工
艺
2.1 墙体砌筑工艺
2.操作要点
确定组砌方式
（1）
实心墙体的组砌方法
2.1.2
施
工
工
艺
2.1 墙体砌筑工艺
2.操作要点
选砖
排砖撂底（干摆砖）
盘角
（2）
（3）
（4）
砌砖
（6）
挂线
（5）
2.1.2
施
工
工
艺
2.1 墙体砌筑工艺
2.操作要点
留槎
（7）
斜槎
直槎
2.1.2
施
工
工
艺
2.1 墙体砌筑工艺
2.操作要点
木砖预留孔洞和墙体拉结筋 。
（8）
安装过梁、梁垫。安装过梁、梁垫时，其标高、位置及型号必须准确，坐浆饱满。如坐浆厚度超过2 cm时，要用细石混凝土铺垫。过梁安装时，两端支承点的长度应一致。
（9）
构造柱做法。
（10）
2.1.2
施
工
工
艺
2.1 墙体砌筑工艺
2.操作要点
构造柱的做法
2.1.1
施
工
工
艺
2.1 墙体砌筑工艺
4.职业健康安全
关键要求
3.
质量关键要求
5.
环境关键要求
6.冬、雨期施工
7.
成品保护
8.安全环保措施
9.
质量记录
2.1.1
施
工
工
艺
2.1 墙体砌筑工艺
1.一般规定
（1）蒸压灰砂砖和蒸压粉煤灰砖不得用于长期受热200 ℃以上、急冷急热和有酸性介质侵蚀的部位。施砌的蒸压（养）砖的产品龄期不应小于28 d。?（2）砌筑时，砖应提前1～2 d浇水湿润。烧结普通砖、烧结多孔砖的含水量宜为10％～15％，灰砂砖、粉煤灰砖含水量宜为5％～8％。?
（3）当采用铺浆法砌筑时，铺浆长度不得超过750 mm；施工期间气温超过30 ℃时，铺浆长度不得超过500 mm。竖向灰缝不得出现透明缝、瞎缝和假缝。?
（4）砖墙中的洞口、管道、沟槽和预埋件等，宽度超过300 mm的，应砌筑平拱或设置过梁。?
（5）砖砌平拱过梁的灰缝应砌成楔形缝。灰缝的宽度在过梁底面不应小于5 mm，在过梁顶面不应大于15 mm。拱脚应伸入墙内不少于20 mm，拱底应有1％的起拱。?
（6）砖过梁底部的模板应在灰缝砂浆强度不低于设计强度的50％时，方可拆除。?
（7）施工临时间断处补砌时，必须将接槎处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。
2.1.1
施
工
工
艺
2.1 墙体砌筑工艺
2.主控项目
（1）砖和砂浆的强度等级必须符合设计要求。?
抽检数量：每一生产厂家的砖到现场后，按烧结砖15万块为一验收批，抽检数量为一组。砂浆试块的抽检数量为同一类型、强度等级的试块应不少于3组。?
（2）砌体水平灰缝的砂浆饱满度不得小于80％。
抽查数量：每检验批抽查不应少于5处。??
（3）砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。
（4）砖砌体的位置及垂直度允许偏差应符合表2-?1的规定 。
2.1.1
施
工
工
艺
2.1 墙体砌筑工艺
4.质量记录
（1）水泥、砖等主要材料的出厂合格证，要求为按批量出厂的原件。?
（2）水泥、砖等主要材料按批量进场的见证取样单及复检试验报告单。?
（3）砂浆配比报告单及砂浆试块强度检验报告单。
（4）施工隐蔽记录及分项工程质量检验记录。
2.1.1
施
工
工
艺
2.1 墙体砌筑工艺
5.观感检查项目
观感检查项目主要是检查砖的组砌方法、留槎、接槎、构造柱、拉结筋、上下错缝、预埋件等是否按规范及标准施工。
