楼梯详图
Read the staircase detail
楼梯是楼层间垂直交通用的构件，是建筑竖向的交通空间。

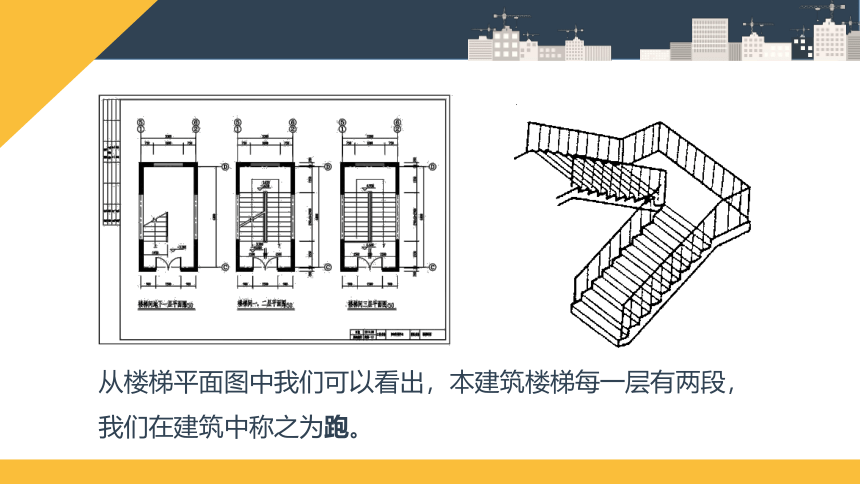

从楼梯平面图中我们可以看出，本建筑楼梯每一层有两段，我们在建筑中称之为跑。

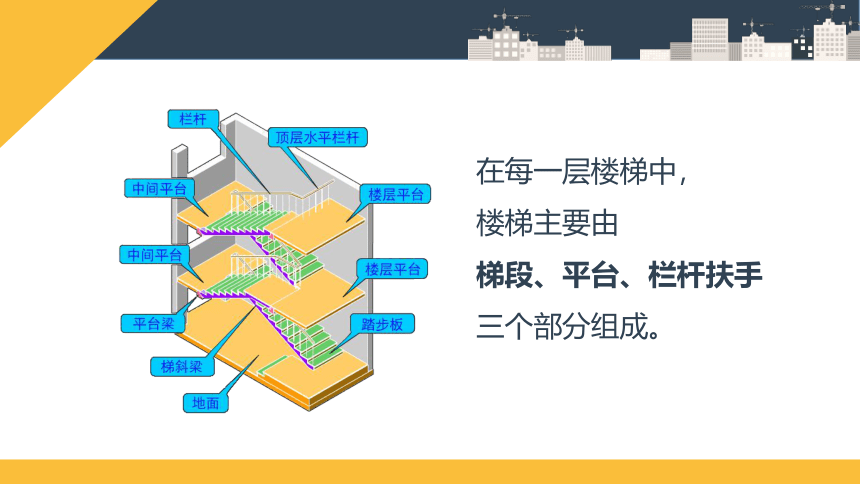

在每一层楼梯中，
楼梯主要由
梯段、平台、栏杆扶手
三个部分组成。

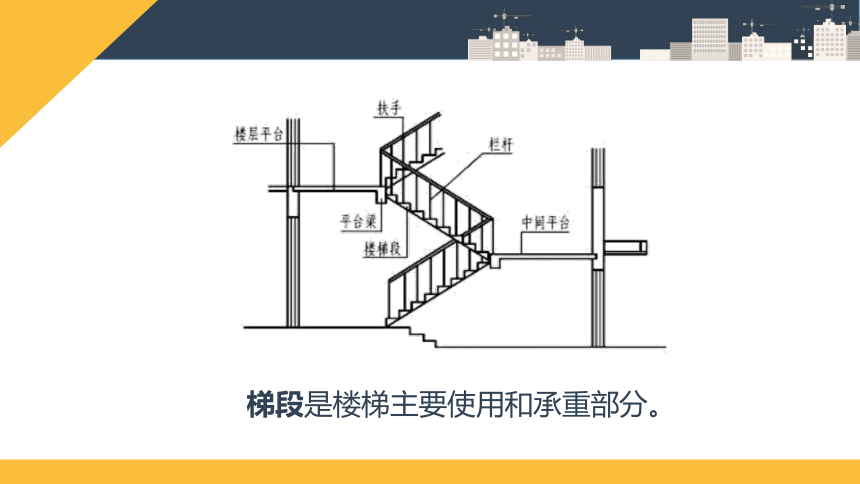

梯段是楼梯主要使用和承重部分。

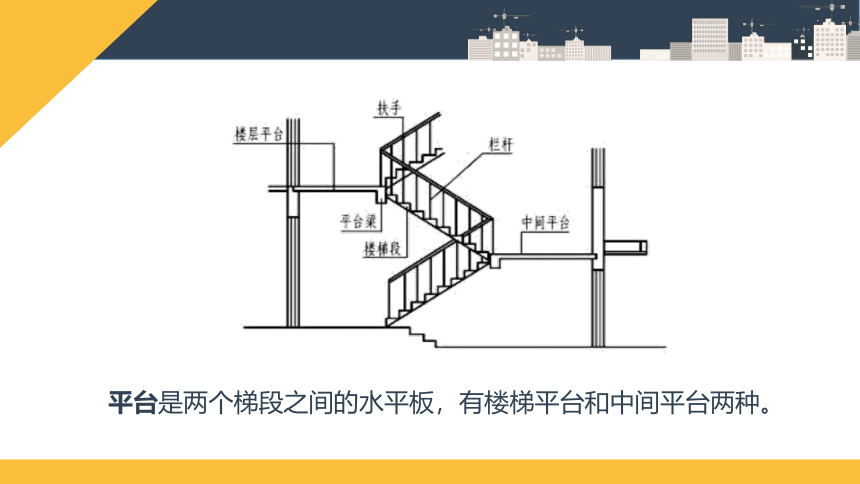

平台是两个梯段之间的水平板，有楼梯平台和中间平台两种。

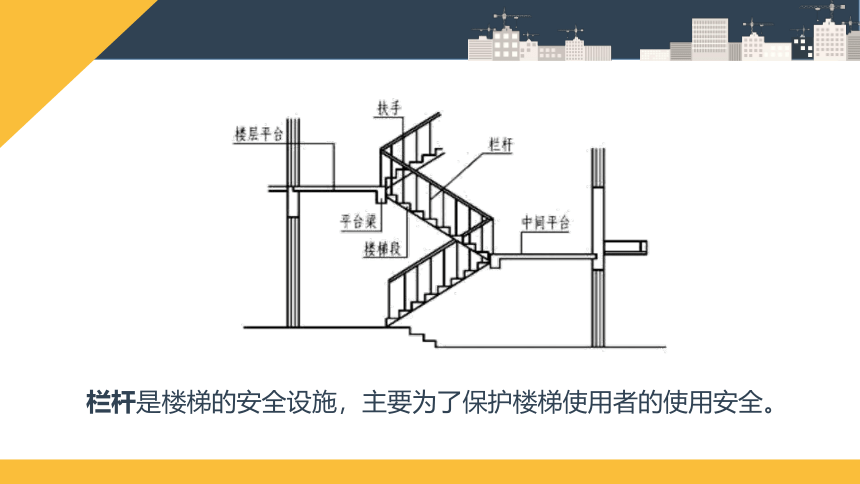

栏杆是楼梯的安全设施，主要为了保护楼梯使用者的使用安全。
成人楼梯扶手的高度是900mm
儿童楼梯扶手高度是600mm

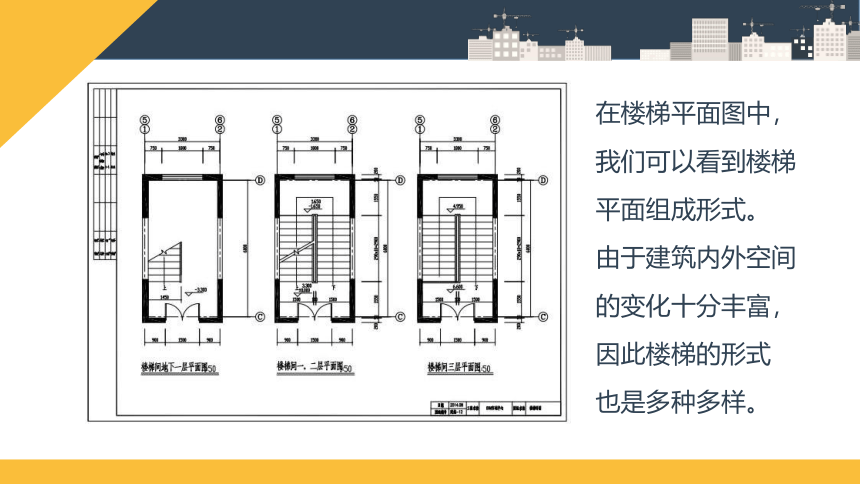

在楼梯平面图中，
我们可以看到楼梯
平面组成形式。
由于建筑内外空间
的变化十分丰富，
因此楼梯的形式
也是多种多样。
按照楼梯的材料分类
钢筋混凝土楼梯
组合材料楼梯
钢楼梯
木楼梯
按照楼梯的位置分类
室内楼梯
室外楼梯
按照楼梯的使用性质分类
疏散楼梯
消防楼梯
主要楼梯
次要楼梯
按照楼梯间的平面形式分类
按照楼梯的平面形式分类
直跑楼梯
(a)直跑楼梯(单跑) (b)直跑楼梯(双跑)
按照楼梯的平面形式分类
双跑平行楼梯
按照楼梯的平面形式分类
三跑楼梯
按照楼梯的平面形式分类
双合平行楼梯
双分平行楼梯
按照楼梯的平面形式分类
转角楼梯
按照楼梯的平面形式分类
剪刀楼梯
剪刀楼梯
按照楼梯的平面形式分类
螺旋楼梯
目前在建筑中采用较多的是双跑平行楼梯，
简称为双跑楼梯或两段式楼梯。
演 化
