(共23张PPT)

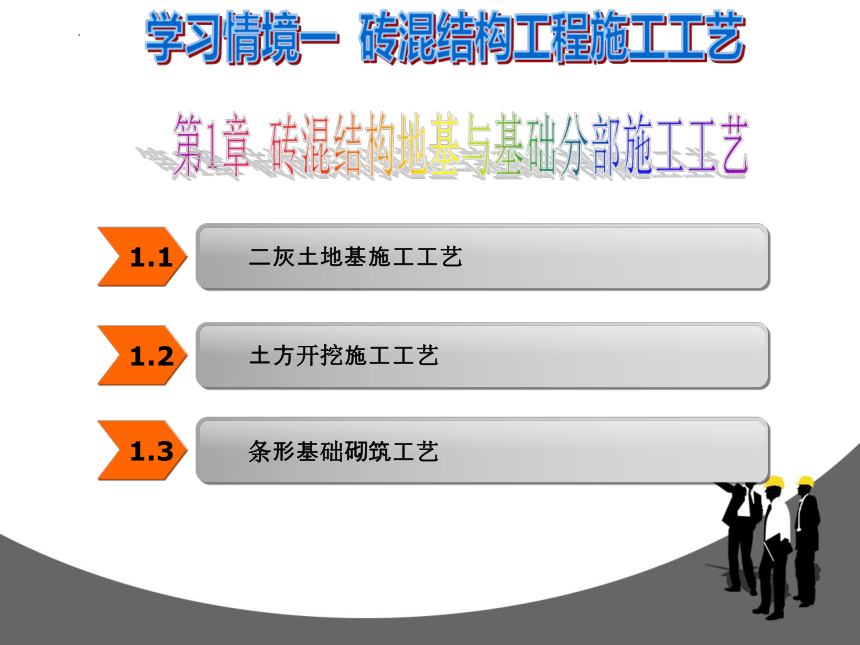

第1章 砖混结构地基与基础分部施工工艺
1.1
　二灰土地基施工工艺
1.2
　土方开挖施工工艺
1.3
条形基础砌筑工艺
学习情境一 砖混结构工程施工工艺

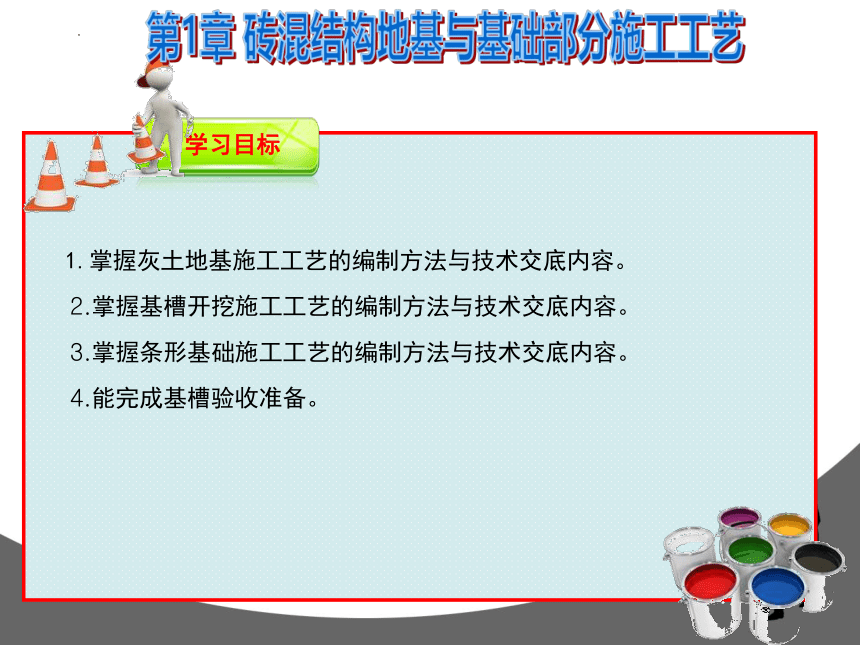

学习目标
1.掌握灰土地基施工工艺的编制方法与技术交底内容。
?2.掌握基槽开挖施工工艺的编制方法与技术交底内容。
?3.掌握条形基础施工工艺的编制方法与技术交底内容。
?4.能完成基槽验收准备。
第1章 砖混结构地基与基础部分施工工艺
1.2.1
人
工
挖
土
施
工
工
艺
1.2 土方开挖施工工艺

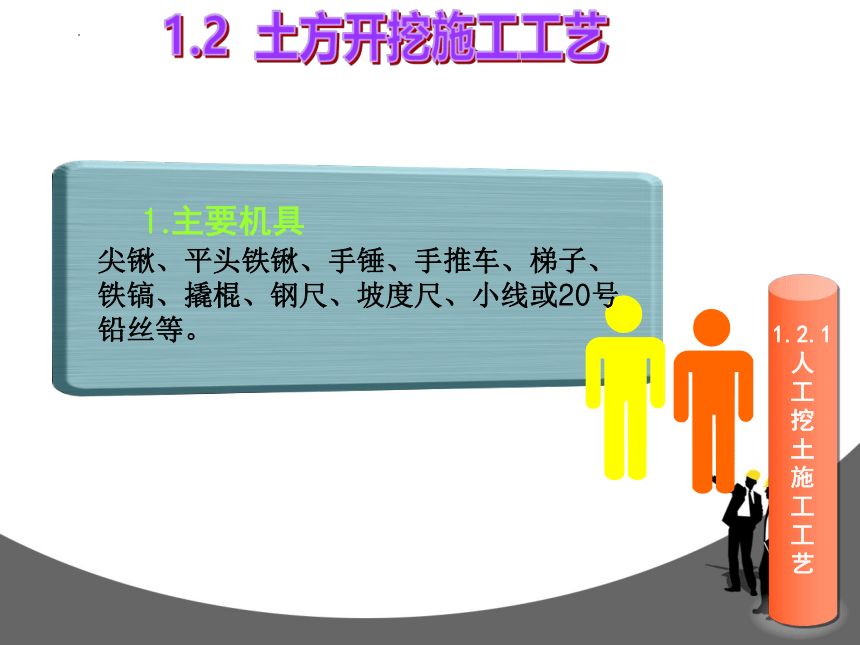

1.主要机具
尖锹、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。
1.2.1
人
工
挖
土
施
工
工
艺
1.2 土方开挖施工工艺

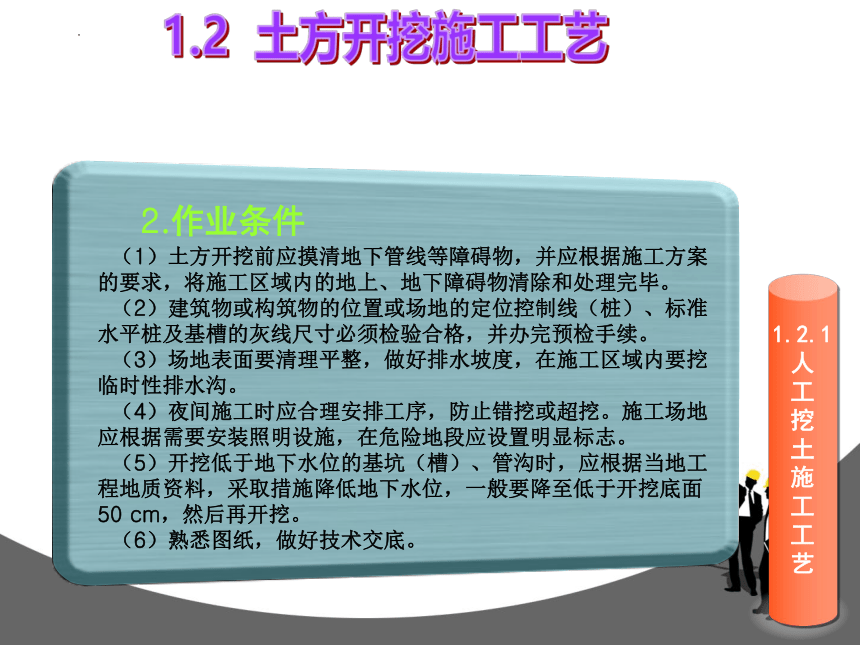

2.作业条件
（1）土方开挖前应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。?
（2）建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及基槽的灰线尺寸必须检验合格，并办完预检手续。?
（3）场地表面要清理平整，做好排水坡度，在施工区域内要挖临时性排水沟。?
（4）夜间施工时应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。?
（5）开挖低于地下水位的基坑（槽）、管沟时，应根据当地工程地质资料，采取措施降低地下水位，一般要降至低于开挖底面50 cm，然后再开挖。?
（6）熟悉图纸，做好技术交底。
1.2.1
人
工
挖
土
施
工
工
艺
1.2 土方开挖施工工艺

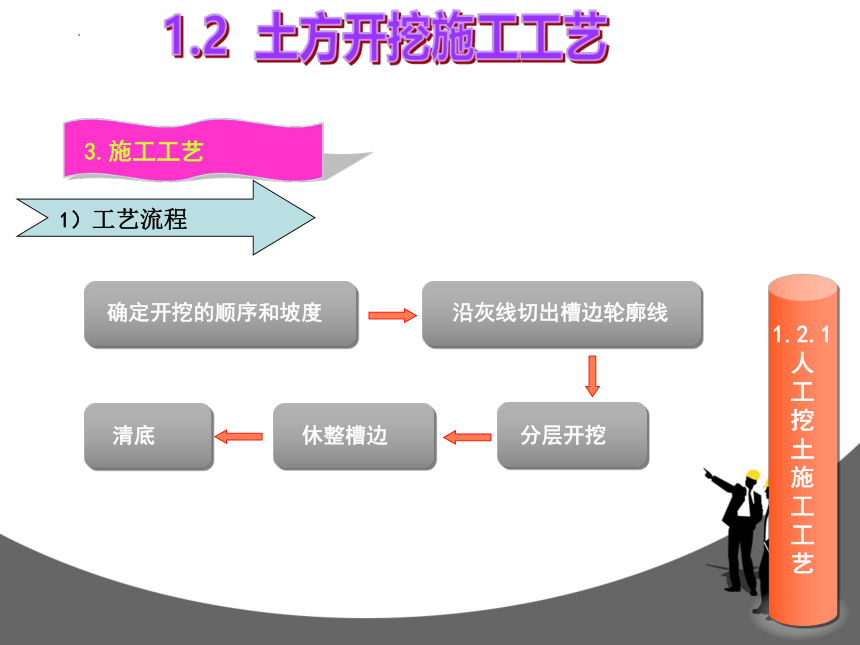

确定开挖的顺序和坡度
沿灰线切出槽边轮廓线
分层开挖
休整槽边
清底
3.施工工艺
1）工艺流程
1.2.1
人
工
挖
土
施
工
工
艺
1.2 土方开挖施工工艺

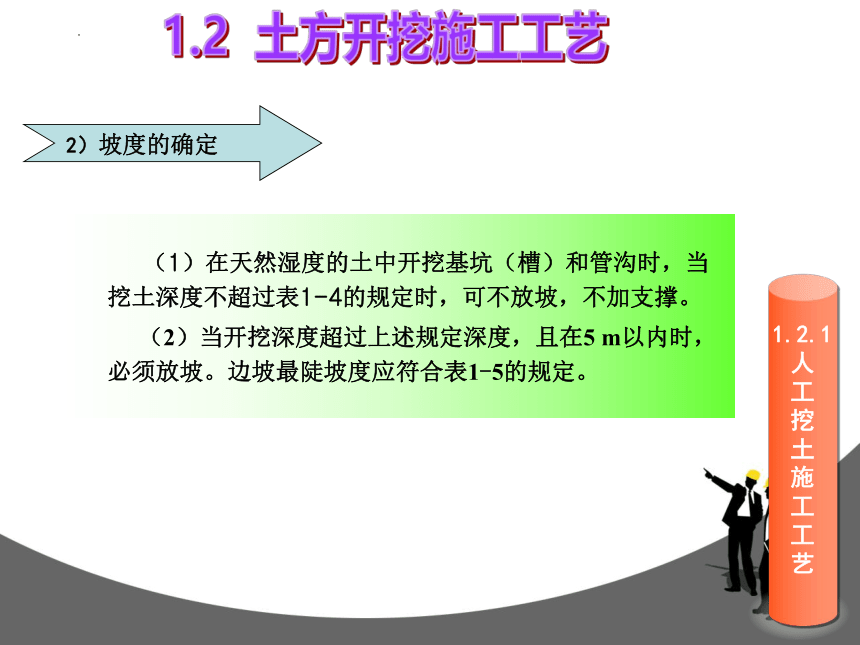

2）坡度的确定
（1）在天然湿度的土中开挖基坑（槽）和管沟时，当挖土深度不超过表1-4的规定时，可不放坡，不加支撑。
（2）当开挖深度超过上述规定深度，且在5 m以内时，必须放坡。边坡最陡坡度应符合表1-5的规定。
1.2.1
人
工
挖
土
施
工
工
艺
1.2 土方开挖施工工艺

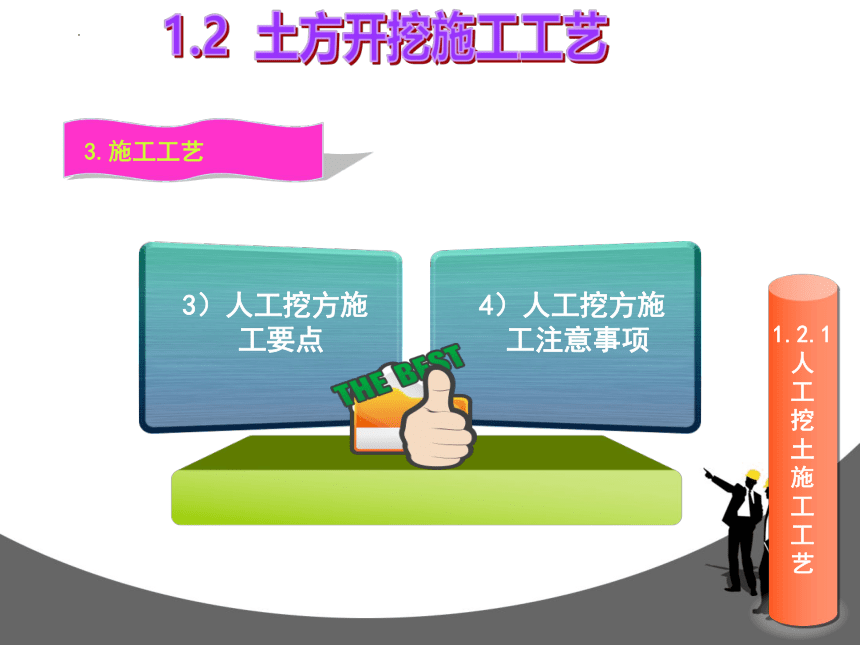

3）人工挖方施工要点
4）人工挖方施工注意事项
3.施工工艺
1.2.1
人
工
挖
土
施
工
工
艺
1.2 土方开挖施工工艺

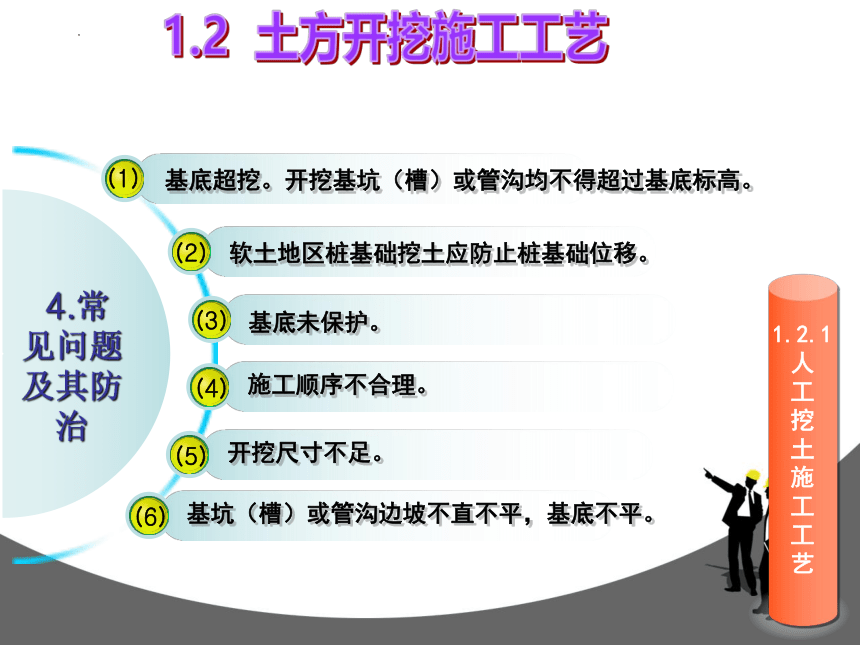

4.常见问题及其防治
（1）
（2）
（3）
（6）
基底超挖。开挖基坑（槽）或管沟均不得超过基底标高。
软土地区桩基础挖土应防止桩基础位移。
基底未保护。
基坑（槽）或管沟边坡不直不平，基底不平。
（4）
施工顺序不合理。
（5）
开挖尺寸不足。
1.2.1
人
工
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
3.施工工艺

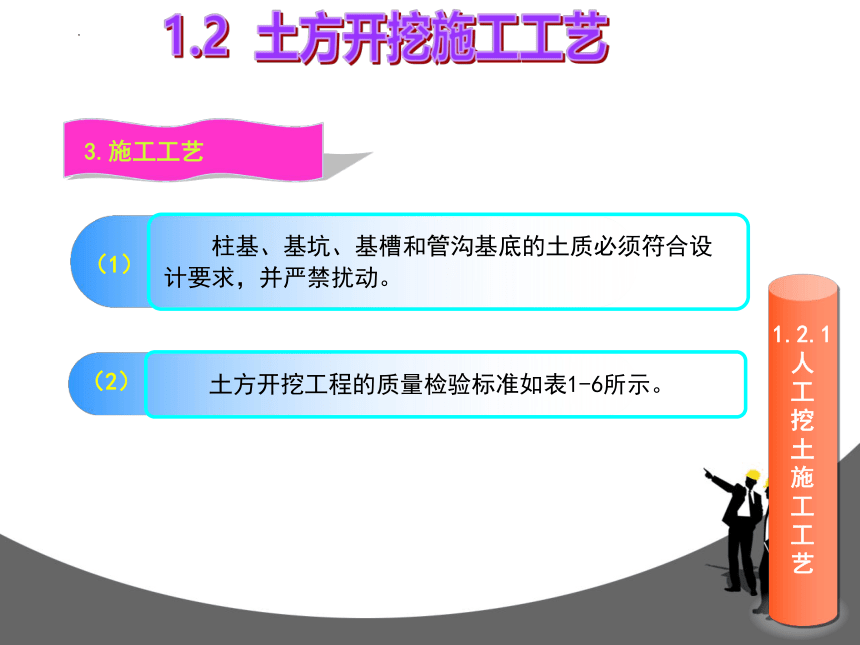

柱基、基坑、基槽和管沟基底的土质必须符合设计要求，并严禁扰动。
（1）
土方开挖工程的质量检验标准如表1-6所示。
（2）
1.2.2
机
械
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
1.主要机具
挖土机械包括挖土机、推土机、铲运机、自卸汽车等。
（1）
一般机具包括铁锹（尖、平头两种）、手推车、小白线或20号铅丝、钢卷尺、坡度尺等。
（2）
1.2.2
机
械
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
2.作业条件
（1）
选择施工机械时，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，尽可能使施工机械的效率最大化。
（2）
施工机械进入现场所经过的道路、桥梁和卸车设施等应事先经过检查，必要时应进行加固或加宽等准备工作。
1.2.2
机
械
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
2.作业条件
（3）
施工区域运行路线的布置应根据作业区域工程的大小、机械性能、运距和地形起伏等情况确定。
（4）
在机械施工无法作业的部位进行修整边坡坡度、清理槽底等工作时，应配备人工操作。
1.2.2
机
械
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
3.施工工艺
确定开挖的顺序和坡度
分段分层平均下挖
修边和清底
1）工艺流程
1.2.2
机
械
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
3.施工工艺
2）坡度的确定
3）机械挖方的施工要点
1.2.2
机
械
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
4.施工中容易出现的问题及处理措施
除了在人工挖方施工中容易出现的问题，机械挖方施工时还容易出现施工机械下沉的问题。一般来说，推土机、铲运机一般需要在地下水位0.5 m以上推铲土；挖土机一般需要在地下水位0.8 m以上挖土，以防机械自重下沉。并且正铲挖土机挖方的台阶高度不得超过最大挖掘高度的1.2倍。因此施工时必须了解土质和地下水位情况。
1.2.2
机
械
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
5.质量要求
机械挖方的质量检验标准如表1-6所示。
1.2.2
机
械
挖
土
施
工
工
艺
1.2 土方开挖施工工艺
（1）
工程地质勘查
报告
（2）
工程定位测量记录表
6.质量记录
1.2.3基
础
坑（槽）底
基
土
质
量
钎
探
检
查
1.2 土方开挖施工工艺
1.材料及主要机具
（2）
（1）
（3）
机械打钎
人工打钎
其他
1.2.3基
础
坑（槽）底
基
土
质
量
钎
探
检
查
1.2 土方开挖施工工艺
3.钎探工艺
（2）
基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均应符合设计图纸要求。
根据设计图纸绘制钎探孔位平面布置图。
夜间施工时应有足够的照明设施，并合理安排钎探顺序，防止错打或漏打。
钎杆上应预先画好300 mm横线。
（1）
（3）
（4）
1.2.3基
础
坑（槽）底
基
土
质
量
钎
探
检
查
1.2 土方开挖施工工艺
3.钎探工艺
放钎点线
就位打钎（记录锤击数）
拔钎（检查孔深）
灌砂
1）工艺流程
1.2.3基
础
坑（槽）底
基
土
质
量
钎
探
检
查
1.2 土方开挖施工工艺
（5）移位
（4）拔钎。
（3）记录锤击数
（2）就位打钎
（1）按钎探孔位平面布置图放线，并
在孔位上钉小木桩或撒上白灰点
2）施工操作要点
（8）冬、雨期施工应注意的事项
（7）整理记录
（6）灌砂
3.钎探工艺
1.2.3基
础
坑（槽）底
基
土
质
量
钎
探
检
查
1.2 土方开挖施工工艺
4.质量要求
（1）
主控项目
（2）
一般项目
1.2.3基
础
坑（槽）底
基
土
质
量
钎
探
检
查
1.2 土方开挖施工工艺
6.注意事项
7.质量记录?
5.复验
