第1章 砖混结构地基与基础分部施工工艺
1.1
　二灰土地基施工工艺
1.2
　土方开挖施工工艺
1.3
条形基础砌筑工艺
学习情境一 砖混结构工程施工工艺
学习目标
1.掌握灰土地基施工工艺的编制方法与技术交底内容。
?2.掌握基槽开挖施工工艺的编制方法与技术交底内容。
?3.掌握条形基础施工工艺的编制方法与技术交底内容。
?4.能完成基槽验收准备。
第1章 砖混结构地基与基础部分施工工艺
1.3.1切
筑
砂
浆
的
伴
制
1.3 条形基础砌筑工艺
（2）水泥砂浆
（1）
砌筑砂浆
（3）
水泥混混砂浆
（4）掺加料
（5）
电石膏
（6）外加剂

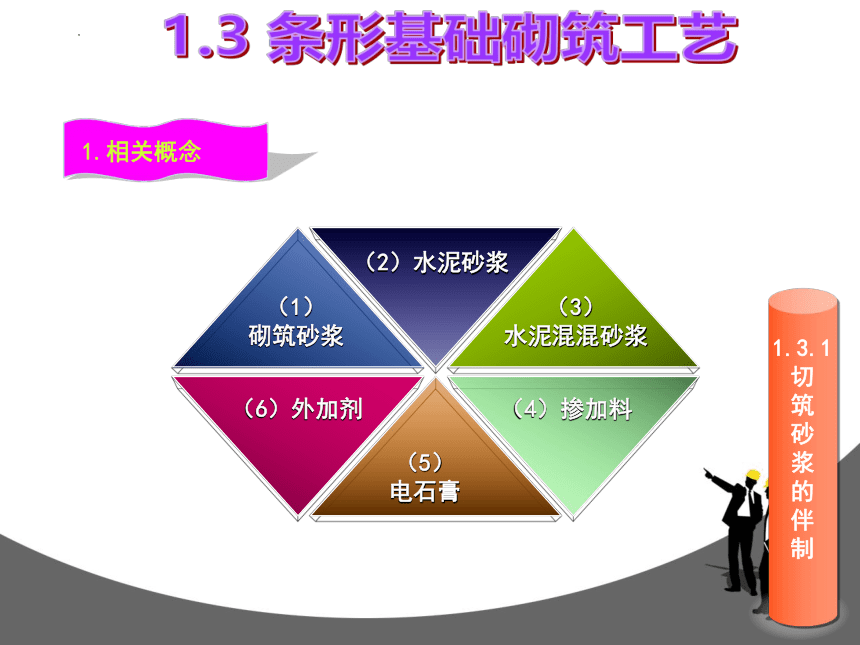

1.相关概念
1.3.1切
筑
砂
浆
的
伴
制
1.3 条形基础砌筑工艺

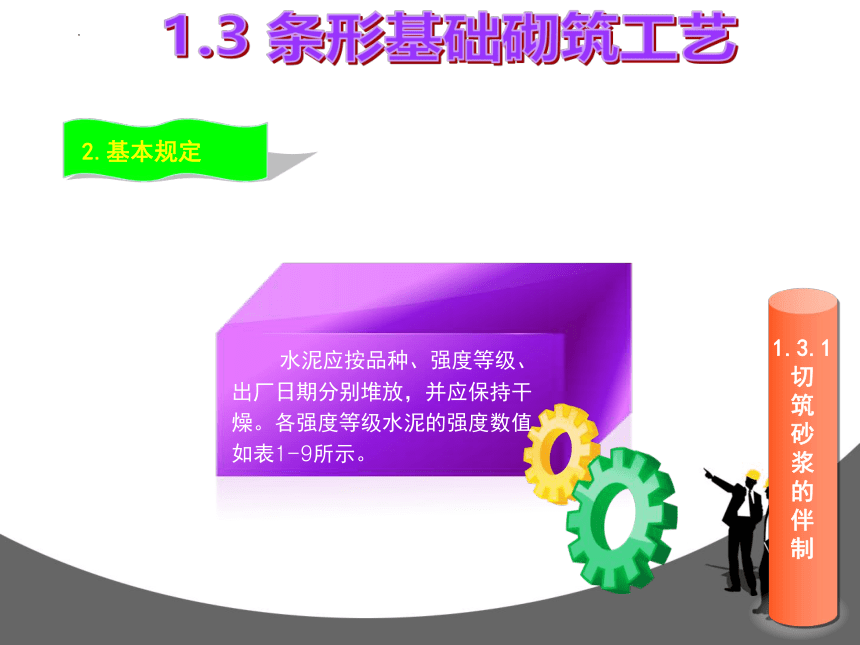

2.基本规定
水泥应按品种、强度等级、出厂日期分别堆放，并应保持干燥。各强度等级水泥的强度数值如表1-9所示。
1.3.1切
筑
砂
浆
的
伴
制
1.3 条形基础砌筑工艺
3.石灰砂浆现场拌制
主要机具
材料准备
作业条件
施工组织及
人员准备
技术准备

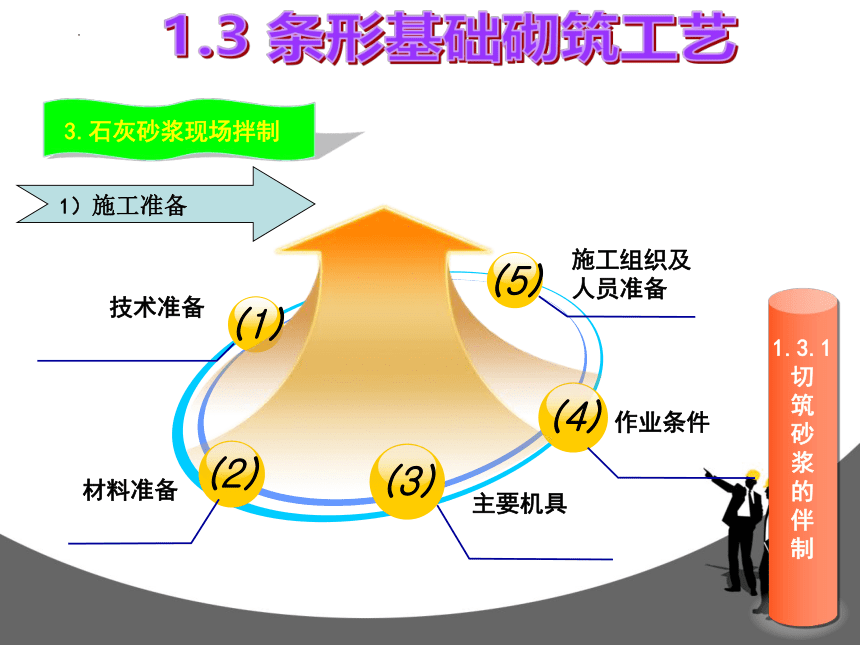

（1）
（2）
（3）
（4）
（5）
1）施工准备
1.3.1切
筑
砂
浆
的
伴
制
1.3 条形基础砌筑工艺
3.石灰砂浆现场拌制

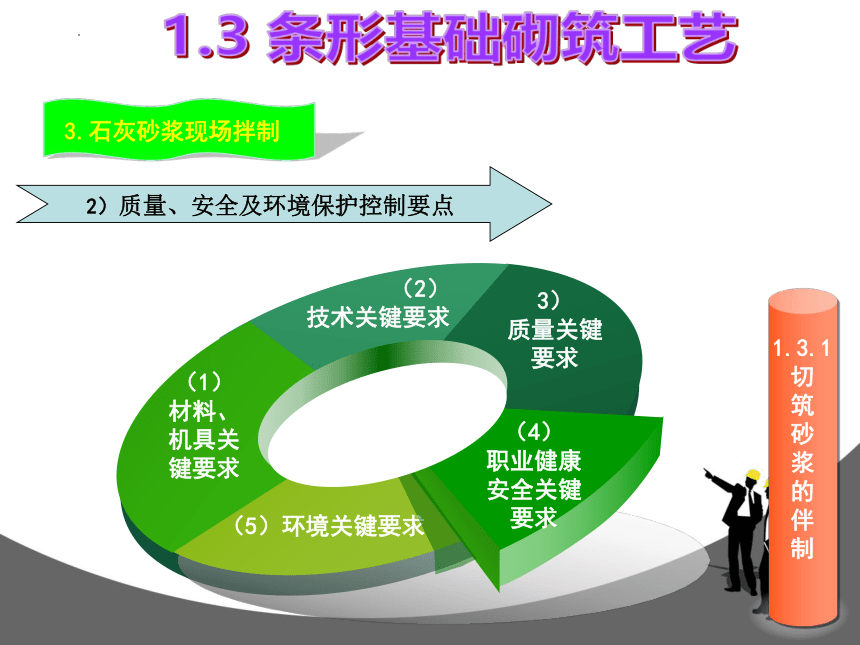

2）质量、安全及环境保护控制要点
（1）
材料、机具关键要求
（2）
技术关键要求
3）
质量关键要求
（4）
职业健康安全关键要求
（5）环境关键要求
1.3.1切
筑
砂
浆
的
伴
制
1.3 条形基础砌筑工艺

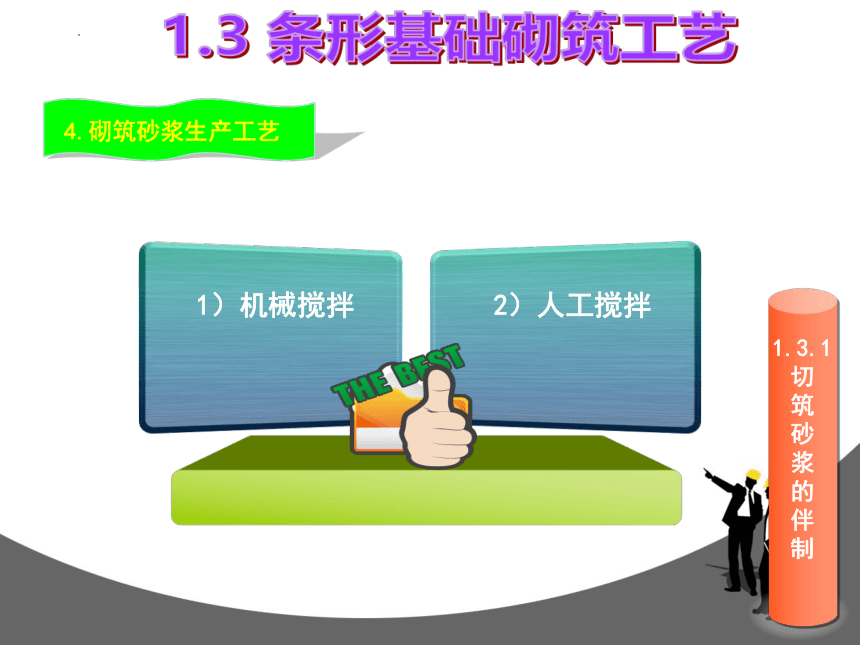

4.砌筑砂浆生产工艺
1）机械搅拌
2）人工搅拌
1.3.1切
筑
砂
浆
的
伴
制
1.3 条形基础砌筑工艺

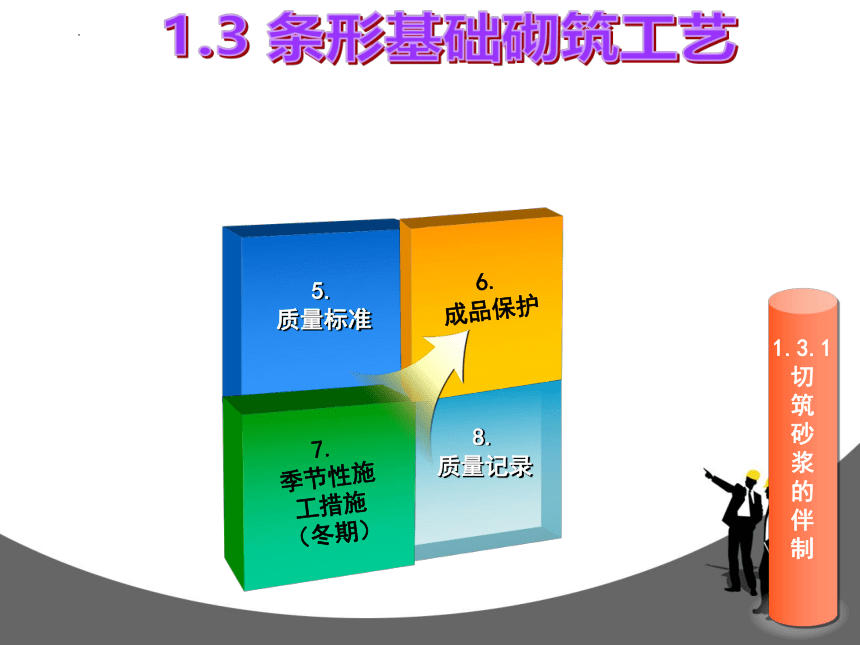

5.
质量标准
7.
季节性施工措施（冬期）
6.
成品保护
8.
质量记录
1.3.1切
筑
砂
浆
的
伴
制
1.3 条形基础砌筑工艺

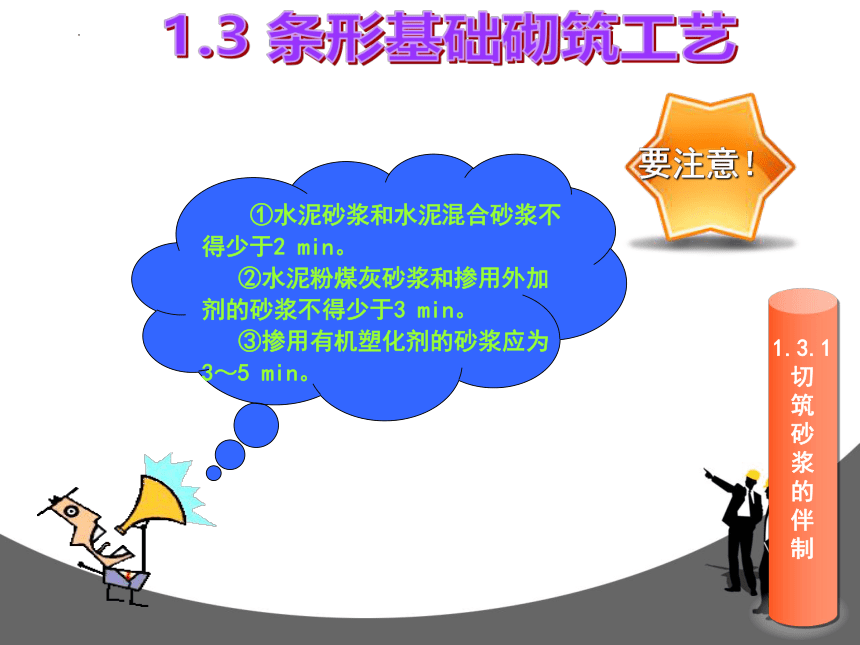

①水泥砂浆和水泥混合砂浆不得少于2 min。?
②水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3 min。?
③掺用有机塑化剂的砂浆应为3～5 min。
要注意！
1.3.2脚
手
架
设
施
施
工
工
艺

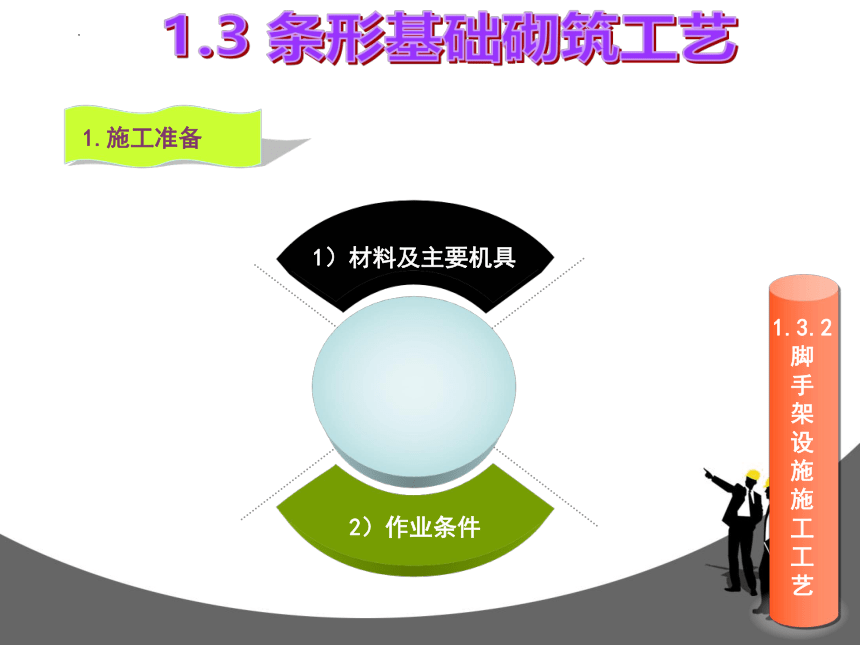

1.施工准备
1）材料及主要机具
2）作业条件
1.3 条形基础砌筑工艺
1.3.2脚
手
架
设
施
施
工
工
艺
2.施工工艺
1.3 条形基础砌筑工艺

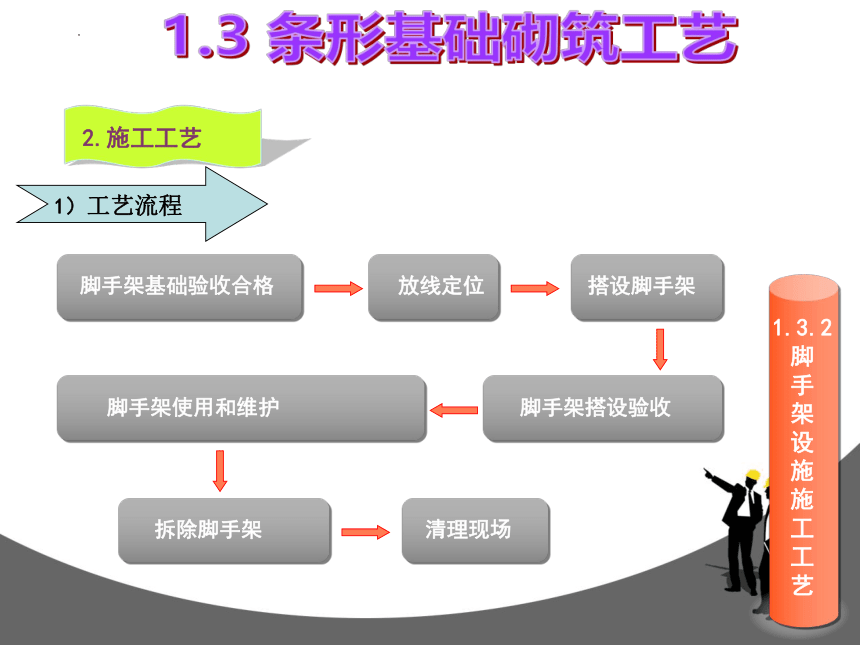

脚手架基础验收合格
放线定位
搭设脚手架
脚手架搭设验收
脚手架使用和维护
拆除脚手架
清理现场
1）工艺流程
1.3.2脚
手
架
设
施
施
工
工
艺
1.施工准备
1.3 条形基础砌筑工艺
2）操作要点

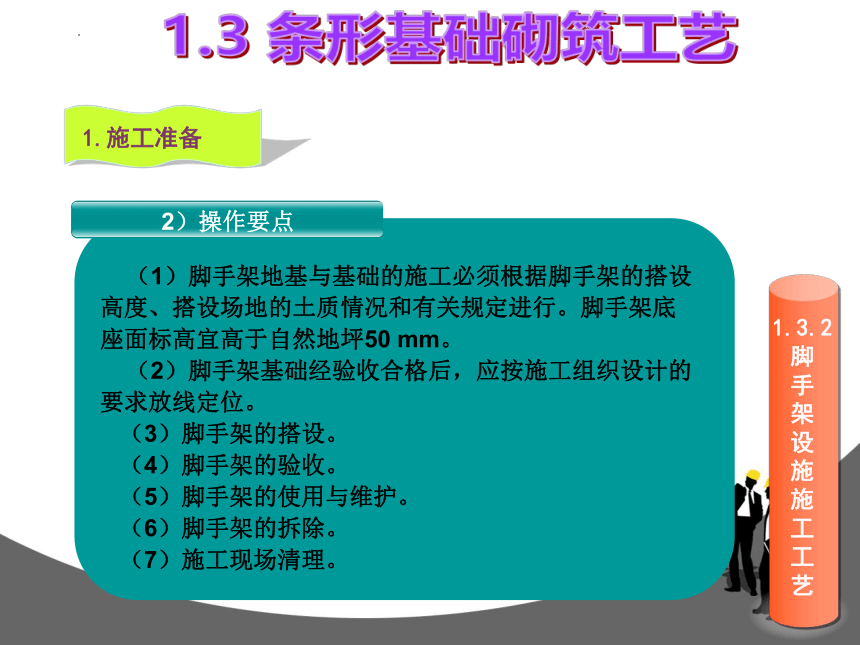

（1）脚手架地基与基础的施工必须根据脚手架的搭设高度、搭设场地的土质情况和有关规定进行。脚手架底座面标高宜高于自然地坪50 mm。?
（2）脚手架基础经验收合格后，应按施工组织设计的要求放线定位。?
（3）脚手架的搭设。?
（4）脚手架的验收。?
（5）脚手架的使用与维护。
（6）脚手架的拆除。
（7）施工现场清理。
1.3.2脚
手
架
设
施
施
工
工
艺
2.施工工艺
1.3 条形基础砌筑工艺
3）施工注意事项
（1）脚手架四侧应张挂“请注意成品保护”警示牌，以提醒广大施工人员做好成品保护工作。?
（2）安装、拆除脚手架时，作业人员必须轻拿轻放，严禁使用榔头等硬物击打拆除；钢管、扣件、工具等必须人工传递，严禁高空乱掷、乱砸，防止砸坏材料或伤人等。?
（3）施工机械进入脚手架场地施工时，必须设防护警示栏杆，并由专人监护。?
（4）严禁在脚手架上拌砂浆、电焊或切割铁件。?
（5）浇筑混凝土和焊接作业时应防止污染、损坏脚手架和安全网。
1.3.2脚
手
架
设
施
施
工
工
艺
1.3 条形基础砌筑工艺
3.
质量标准
5.
施工注意事项
4.
安全危害及控制措施
6.
质量记录
1.3.3砌
块
材
料
简
介
1.烧结普通砖
1.3 条形基础砌筑工艺
烧结普通砖按主要原料分为黏土砖、页岩砖、煤矸石砖和粉煤灰砖；按抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级；按尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品、一等品、合格品三个质量等级，其中优等品适用于清水墙，一等品、合格品适用于混水墙。
烧结普通砖示意图
1.3.3砌
块
材
料
简
介
2.烧结多孔砖
1.3 条形基础砌筑工艺
烧结多孔砖是指以黏土、页岩、煤矸石、粉煤灰为主要原料，经焙烧而成的砖，简称多孔砖。其特点是孔洞率不大于25%，孔的尺寸小且数量多，主要用于承重部位。烧结多孔砖按主要原料分为黏土多孔砖、页岩多孔砖、煤矸石多孔砖和粉煤灰多孔砖。?
烧结多孔砖不仅具备烧结普通砖的各种特点，在性能方面，如减轻墙体自重，增强保温隔热性能及墙体抗震性能等均优于烧结普通砖。
1.3.3砌
块
材
料
简
介
3.蒸压灰砂砖
1.3 条形基础砌筑工艺
蒸压灰砂砖是指以石灰和砂为主要原料，经坯料制备压制成型、蒸压养护而成的实心砖，简称灰砂砖。?
蒸压灰砂砖的外形为直角六面体，标准尺寸为240 mm×115 mm×53 mm。?
蒸压灰砂砖按抗压强度分为MU25、MU20、MU15、MU10四个强度等级；根据外观质量分为优等品、一等品和合格品。
1.3.3砌
块
材
料
简
介
4.蒸压粉煤灰砖
1.3 条形基础砌筑工艺
蒸压粉煤灰砖是指以粉煤灰、石灰为主要原料，掺加适量石膏和集料，经坯料制备压制成型、高压蒸汽养护而成的实心砖，简称粉煤灰砖。 ?
蒸压粉煤灰砖的外形为直角六面体，标准尺寸为240 mm×115 mm×53 mm。?
蒸压粉煤灰砖按抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级；按其外观质量、强度、干燥收缩和抗冻性分为优等品、一等品、合格品，其中，一等品强度等级不低于MU10，优等品强度等级应不低于MU15。
1.3.4砖
基
础
砌
筑
施
工
工
艺
1.基本规定
1.3 条形基础砌筑工艺
（1）砖基础工程所用的材料应有产品合格证书、产品性能检测报告。砖、水泥、外加剂等应有材料主要性能的进场复验报告。严禁使用国家或本地区明令淘汰的材料。?
（2）砌筑基础前，应校核放线尺寸，允许偏差应符合相关规定。?
（3）砌筑顺序应符合下列规定。?
①基底标高不同时，应从低处砌起，并应由高处向低处搭砌。当设计无要求时，搭接长度不应小于基础扩大部分的高度。?
②基础的转角处和交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。
1.3.4砖
基
础
砌
筑
施
工
工
艺
2.施工准备
1.3 条形基础砌筑工艺
（5）
（1）
（2）
（3）
（4）
主要机具设备
材料要求
作业条件
技术准备
施工组织及人员准备
1.3.4砖
基
础
砌
筑
施
工
工
艺
3.质量、安全与环境保护控制要点
1.3 条形基础砌筑工艺
（2）
（1）
（3）
职业健康安全关键要求
质量关键要求
环境关键要求
1.3.4砖
基
础
砌
筑
施
工
工
艺
4.施工工艺
1.3 条形基础砌筑工艺
拌制砂浆
确定组砌方法
排砖撂底
砌筑
抹防潮层
1）工艺流程
1.3.4砖
基
础
砌
筑
施
工
工
艺
1.3 条形基础砌筑工艺
1）操作要点
拌制砂浆，随时待用
确定组砌方法
（1）
（2）
砖基础组砌形式
1.3.4砖
基
础
砌
筑
施
工
工
艺
1.3 条形基础砌筑工艺
1）操作要点
排砖撂底
（3）
六皮三收等高式大放脚
1.3.4砖
基
础
砌
筑
施
工
工
艺
1.3 条形基础砌筑工艺
1）操作要点
排砖撂底
（3）
六皮四收间隔式大放脚
1.3.4砖
基
础
砌
筑
施
工
工
艺
1.3 条形基础砌筑工艺
1）操作要点
砌筑
抹防潮层
（4）
（5）
1.3.4砖
基
础
砌
筑
施
工
工
艺
5.冬期施工
1.3 条形基础砌筑工艺
（1）砂浆宜用普通硅酸盐水泥拌制，砂中不得含有直径大于10 mm的冻块。?
（2）砖应清除冰霜，冬期不浇水，应适当增大砂浆的稠度。?
（3）冬期砌砖一般采用掺盐砂浆，其掺盐量、材料加热温度均按冬期施工方案规定执行。砂浆使用时的温度不应低于5 ℃。
1.3.4砖
基
础
砌
筑
施
工
工
艺
6.成品保护
1.3 条形基础砌筑工艺
（1）基础砌完后，未经有关人员复查前，对轴线桩、水平桩或龙门板应注意保护，不得碰撞。?
（2）对外露或预埋在基础内的暖卫、电气套管及其他预埋件应注意保护，不得损坏。?
（3）应保护抗震构造柱钢筋和拉结筋，不得踩压、弯折。
（4）基础墙回填土，两侧应同时进行，暖气沟墙未填土的一侧应加支撑，防止回填时挤歪挤裂。回填土应分层夯实，不允许向槽内灌水取代夯实。?
（5）回填土运输时，先将墙顶保护好，不得在墙上推车，以免损坏墙顶和碰撞墙体。
1.3.4砖
基
础
砌
筑
施
工
工
艺
7.质量要求
1.3 条形基础砌筑工艺
一般规定
3）
1）
5）
4）
2）
措施：
主控项目
一般项目
资料核查项目
观感检查项目
1.3.4砖
基
础
砌
筑
施
工
工
艺
8.安全环保措施
1.3 条形基础砌筑工艺
（1）建立健全安全环保责任制度、技术交底制度、检查制度等各项管理制度。?
（2）现场施工用电严格按照《施工现场临时用电安全技术规范》（JGJ 46—2010）执行。?
（3）施工机械严格按照《建筑机械使用安全技术规程》（JGJ 33—2012）执行。?
（4）现场各施工面安全防护设施齐全有效，个人防护用品使用正确。?
（5）现场实行封闭化施工，有效控制噪声、扬尘、废物的排放。
1.3.4砖
基
础
砌
筑
施
工
工
艺
9.质量记录
1.3 条形基础砌筑工艺
（1）材料（砖、水泥、砂、钢筋等）的出厂合格证及复试报告。?
（2）砂浆试块试验报告。?
（3）分项工程质量检验评定。?
（4）隐检、预检记录。?
（5）冬期施工记录。?
（6）设计变更及洽商记录。?
（7）其他技术文件。
1.3.5
基
础
验
收
与
回
填
1.基础验收
1）
验收条件与准备
3）
验收内容与程序
2）
参加验收的人员
4）
验收签字
1.3 条形基础砌筑工艺
1.3.5
基
础
验
收
与
回
填
2.基础回填
1.3 条形基础砌筑工艺
1）
回填材料及
主要机具
2）
作业条件
1.3.5
基
础
验
收
与
回
填
3.施工工艺
1.3 条形基础砌筑工艺
基坑(槽)底地坪上清理
检验土质
分层铺土、耙平
夯打密实
检验密实度
休整
1）操作要点
1.3.5
基
础
验
收
与
回
填
3.施工工艺
1.3 条形基础砌筑工艺
2）
操作要点
3）
雨、冬期施工
1.3.5
基
础
验
收
与
回
填
1.3 条形基础砌筑工艺
质量保证措施
质量要求
常见质量问题及防治
4
5
6
质量记录
7
