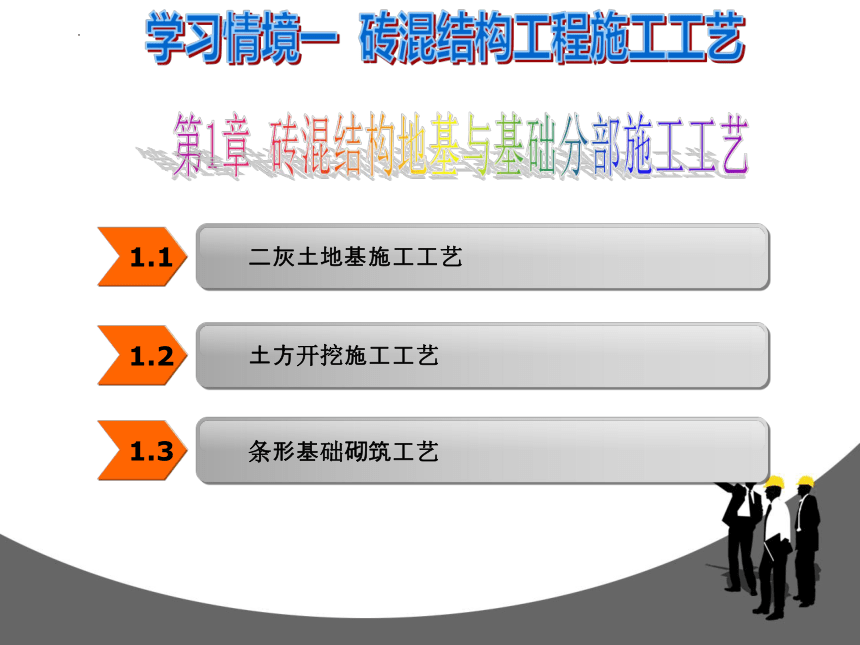

第1章 砖混结构地基与基础分部施工工艺
1.1
　二灰土地基施工工艺
1.2
　土方开挖施工工艺
1.3
条形基础砌筑工艺
学习情境一 砖混结构工程施工工艺

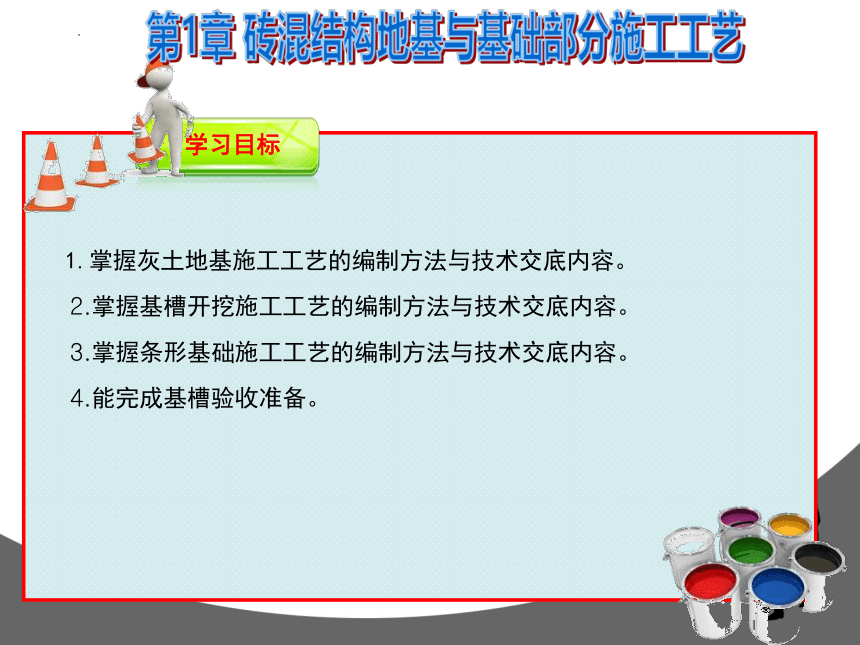

学习目标
1.掌握灰土地基施工工艺的编制方法与技术交底内容。
?2.掌握基槽开挖施工工艺的编制方法与技术交底内容。
?3.掌握条形基础施工工艺的编制方法与技术交底内容。
?4.能完成基槽验收准备。
第1章 砖混结构地基与基础部分施工工艺

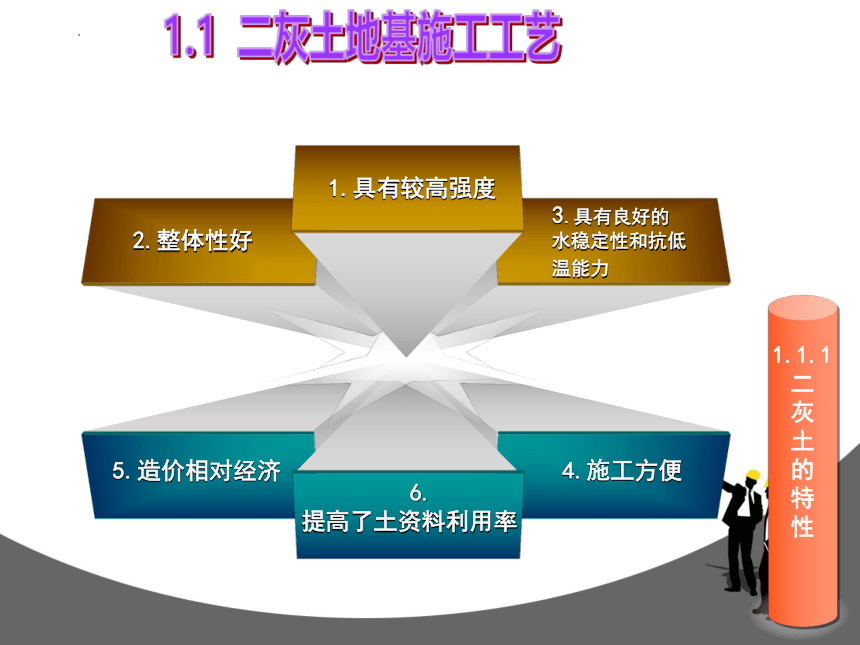

1.1.1
二
灰
土
的
特
性
1.1 二灰土地基施工工艺
2.整体性好
3.具有良好的
水稳定性和抗低
温能力
5.造价相对经济
4.施工方便
6.
提高了土资料利用率
1.具有较高强度
1.1.2
材
料
及
主
要
机
具

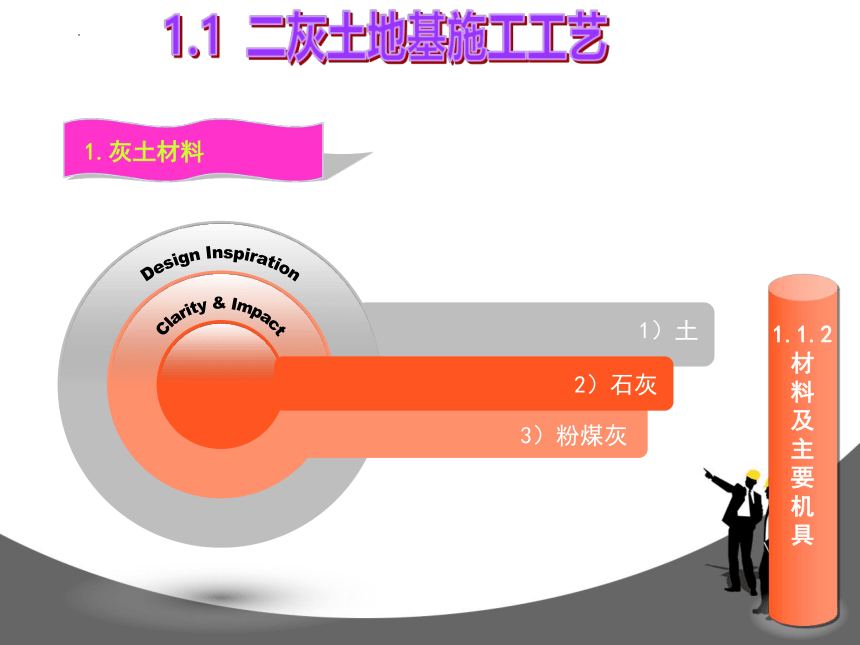

1.灰土材料
Design Inspiration
Clarity & Impact
Eye-Catching Visual
1）土
2）石灰
3）粉煤灰
1.1 二灰土地基施工工艺
1.1.2
材
料
及
主
要
机
具
1.1 二灰土地基施工工艺

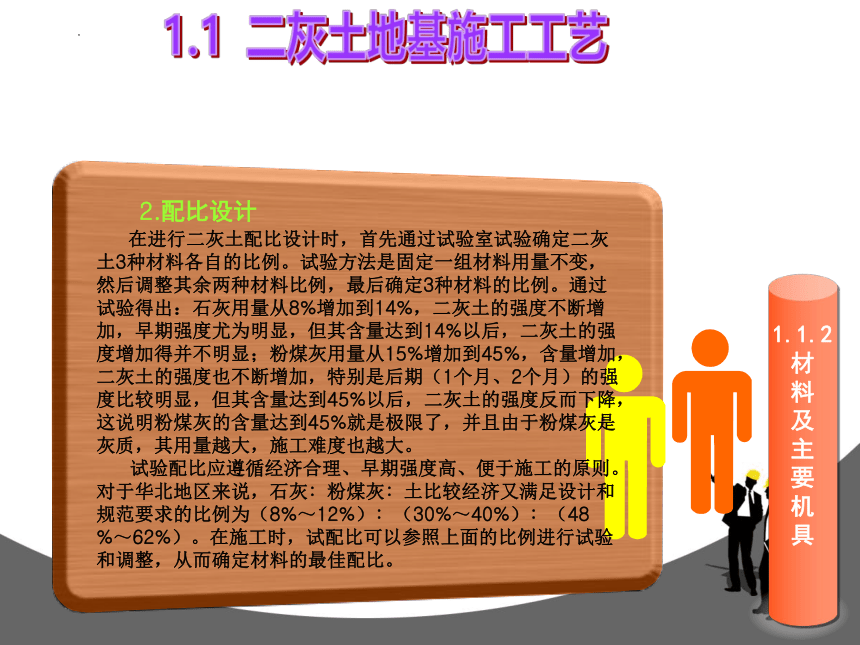

2.配比设计
在进行二灰土配比设计时，首先通过试验室试验确定二灰土3种材料各自的比例。试验方法是固定一组材料用量不变，然后调整其余两种材料比例，最后确定3种材料的比例。通过试验得出：石灰用量从8%增加到14%，二灰土的强度不断增加，早期强度尤为明显，但其含量达到14%以后，二灰土的强度增加得并不明显；粉煤灰用量从15%增加到45%，含量增加，二灰土的强度也不断增加，特别是后期（1个月、2个月）的强度比较明显，但其含量达到45%以后，二灰土的强度反而下降，这说明粉煤灰的含量达到45%就是极限了，并且由于粉煤灰是灰质，其用量越大，施工难度也越大。?
试验配比应遵循经济合理、早期强度高、便于施工的原则。对于华北地区来说，石灰∶粉煤灰∶土比较经济又满足设计和规范要求的比例为（8%～12%）∶（30%～40%）∶（48%～62%）。在施工时，试配比可以参照上面的比例进行试验和调整，从而确定材料的最佳配比。
1.1.2
材
料
及
主
要
机
具
1.1 二灰土地基施工工艺

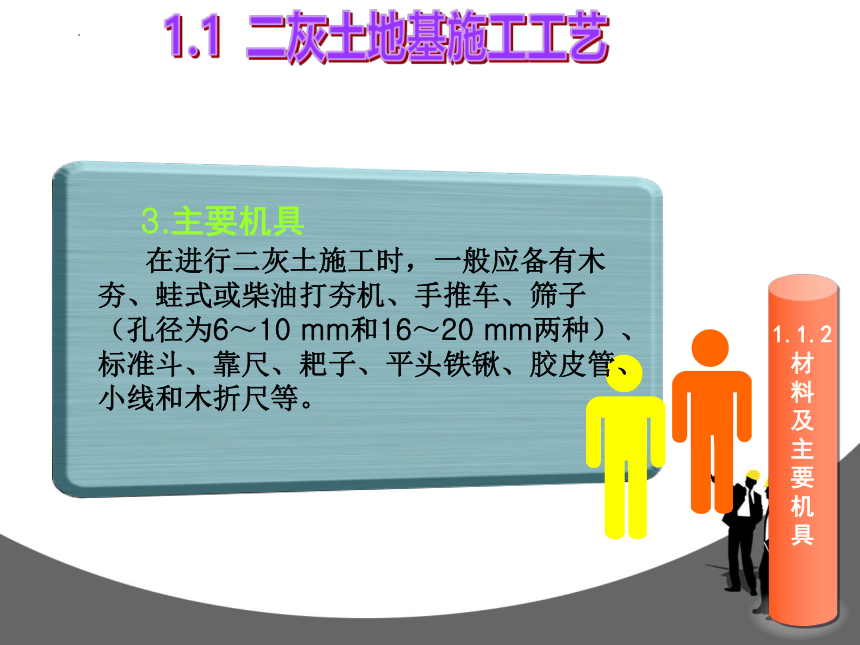

3.主要机具
在进行二灰土施工时，一般应备有木夯、蛙式或柴油打夯机、手推车、筛子（孔径为6～10 mm和16～20 mm两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线和木折尺等。
1.1.3
作
业
条
件
1.1 二灰土地基施工工艺
（1）基坑（槽）在铺灰土前必须先行钎探验槽，并按设计和勘探部门的要求处理地基，办理隐蔽检查手续。?
（2）基础外侧打灰土时，必须对基础、地下室墙、地下防水层和保护层进行检查，发现损坏时应及时修补处理，并办理隐蔽检查手续。现浇的混凝土基础墙、地梁等均应达到规定的强度，不得碰坏、损伤混凝土。?
（3）当地下水位高于基坑（槽）底时，施工前应采取排水或降低地下水位的措施，使地下水位经常保持在施工面以下0.5 m左右，且3 d内不得受水浸泡。?
（4）施工前应根据工程特点设计压实系数、土料种类、施工条件等，合理确定土料含水量的控制范围、铺灰土的厚度和夯打遍数等参数。重要的灰土填方的参数应通过压实试验来确定。?
（5）房心灰土和管沟灰土施工前，应先完成上下水管道的安装或管沟墙间的加固，并将管沟、槽内、地坪上的积水、杂物或垃圾等有机物清除干净。?
（6）施工前应做好水平高程的标志。
1.1.4
工
艺
流
程
1.1 二灰土地基施工工艺
检验土料和石灰粉的质量并过筛
灰土拌合
分层埋灰土
夯打密实
1.工艺流程
1.1.4
工
艺
流
程
1.1 二灰土地基施工工艺
2.操作要点
检查土料种类和质量以及石灰材料的质量是否符合标准的要求，然后分别过筛。
（1）
灰土拌合。
（2）
分层铺灰土。
（3）
二灰土的夯打密实或摊铺碾压 。
（4）
找平与验收 。
（5）
1.1.4
工
艺
流
程
1.1 二灰土地基施工工艺
3.施工注意事项
1）二灰土的分段施工
二灰土分段施工时，不得在墙角、柱基及承重窗间墙下接槎。上下两层灰土的接槎距离不得小于500 mm，如图所示。
1.1.4
工
艺
流
程
1.1 二灰土地基施工工艺
1）二灰土的分段施工
二灰土的分段施工
1.1.4
工
艺
流
程
1.1 二灰土地基施工工艺
2）施工中的质量控制
（1）二灰土施工时应适当控制含水量。工地现场的检验方法是：用手将灰土紧握成团，松开五指后灰土团不散，平抬手臂，翻掌落地开花为宜。如土料水分过大或不足时，应晾干或洒水润湿。?
（2）二灰土回填每层夯（压）实后，应检查压实系数，达到设计要求时，才能进行上一层灰土的铺摊。
1.1.4
工
艺
流
程
1.1 二灰土地基施工工艺
3）雨期施工
二灰土的施工应连续进行，尽快完成。施工中应有防雨或排水措施。刚夯打完毕或尚未夯实的灰土，如遭雨水浸泡，应将积水及松软灰土除去，并补填新灰土夯实；被浸湿的灰土应在晾干后再夯打密实。
1.1.4
工
艺
流
程
1.1 二灰土地基施工工艺
4）冬季施工
冬期二灰土的施工必须在基层不冻的状态下进行，土壤松散时可洒盐水，气温低于-10 ℃时，不宜施工。?
冬期拌和二灰土的土料不得含有冻土块，并应覆盖保温；熟化的石灰应在次日用完，以充分利用石灰熟化时的热量。要做到随筛、随拌、随打、随盖塑料薄膜和草袋以保温，认真执行留、接槎和分层夯实的规定。
1.1.4
工
艺
流
程
1.1 二灰土地基施工工艺
5）其他要求
（1）施工时应注意妥善保护定位桩、轴线桩，防止碰撞位移，并应经常复测。?
（2）对基础、基础墙或地下防水层、保护层以及从基础墙伸出的各种管线，均应妥善保护，防止回填灰土时碰撞或损失。?
（3）夜间施工时，应合理安排施工顺序，要配备有足够的照明设施，防止铺填超厚或配合比错误。?
（4）二灰土地基施工完成后，应及时进行基础的施工和地坪面层的施工，否则应临时遮盖，防止日晒雨淋。
1.1.5
质
量
要
求
1.1 二灰土地基施工工艺
（2）
灰土土料、石灰或水泥（当水泥替代灰土中的石灰时）等材料及配比应符合设计要求，灰土应搅拌均匀。
施工过程中应检查分层铺设的厚度、分段施工时上下两层的搭接长度、夯实时加水量、夯压遍数、压实系数。
施工结束后，应检验灰土地基的承载力。
灰土地基的质量检验标准应符合表1-3的规定。
（1）
（3）
（4）
1.1.6
常
见
的
质
量
问
题
及
防
治
1.1 二灰土地基施工工艺
1.
表层起皮现象
3.
二灰土的裂缝现象
2.
二灰土弹簧现象
4.
未按要求测定干土的质量密度
1.1.6
常
见
的
质
量
问
题
及
防
治
1.1 二灰土地基施工工艺
5.
留接槎不符合规定
7.
灰土配比不准确
6.
生石灰块熟化不良
8.
房心灰土表面平整偏差过大
1.1.7
质
量
记
录
1.1 二灰土地基施工工艺
（2）
施工区域内建筑场地的工程地质勘察报告。
地基钎探记录。
地基隐蔽验收记录。
灰土的试验报告。
（1）
（3）
（4）
