土方工程量计算及土方调配
土方工程量计算及土方调配

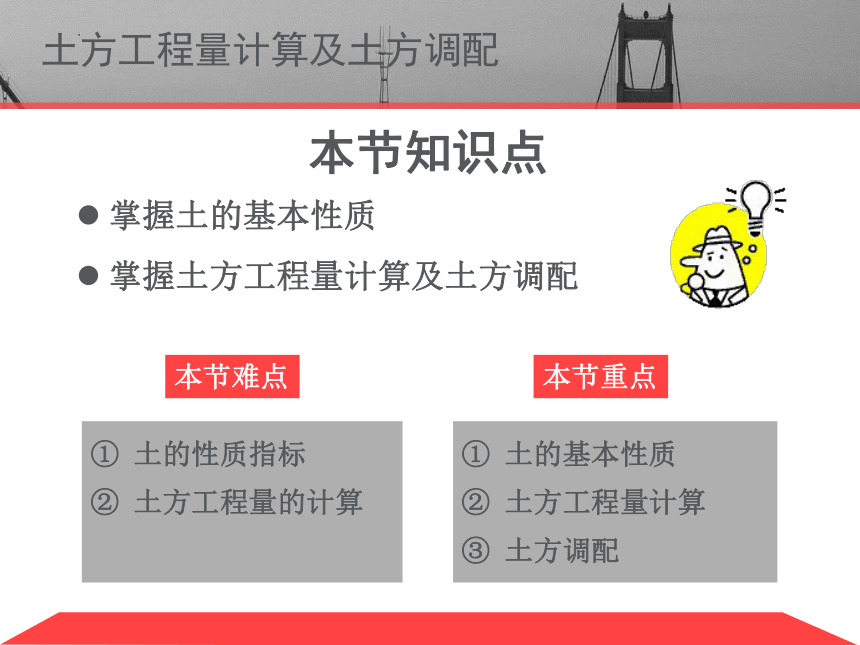

本节知识点
掌握土的基本性质
掌握土方工程量计算及土方调配
本节难点
土的性质指标
土方工程量的计算
本节重点
土的基本性质
土方工程量计算
土方调配

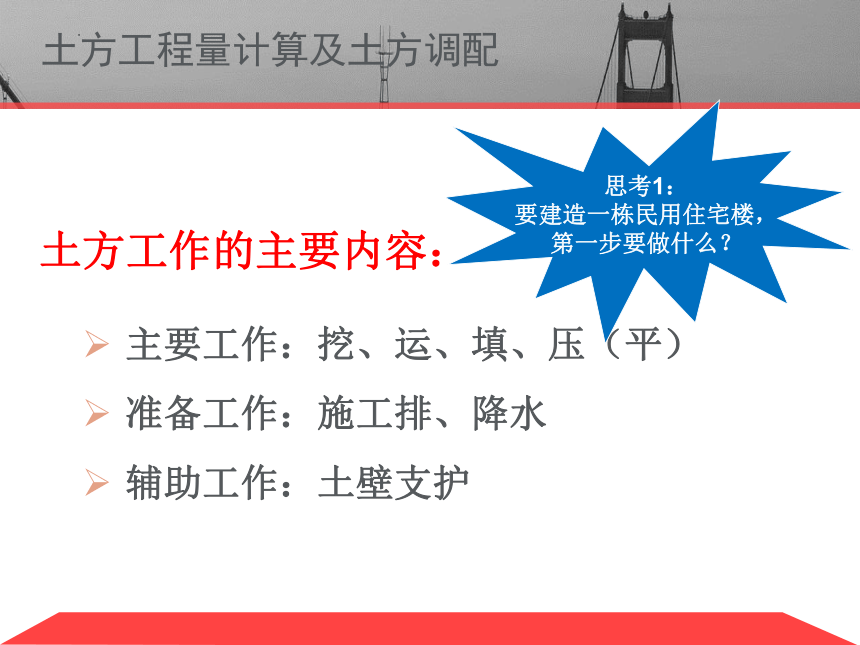

土方工作的主要内容：
主要工作：挖、运、填、压（平）
准备工作：施工排、降水
辅助工作：土壁支护
思考1：
要建造一栋民用住宅楼，
第一步要做什么？
土方工程量计算及土方调配

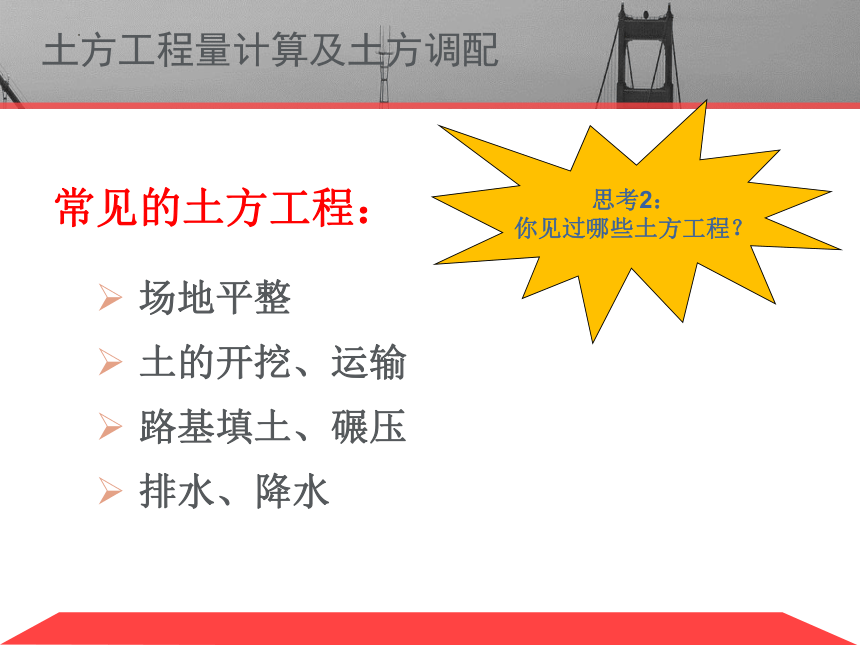

常见的土方工程：
场地平整
土的开挖、运输
路基填土、碾压
排水、降水
思考2：
你见过哪些土方工程？
土方工程量计算及土方调配

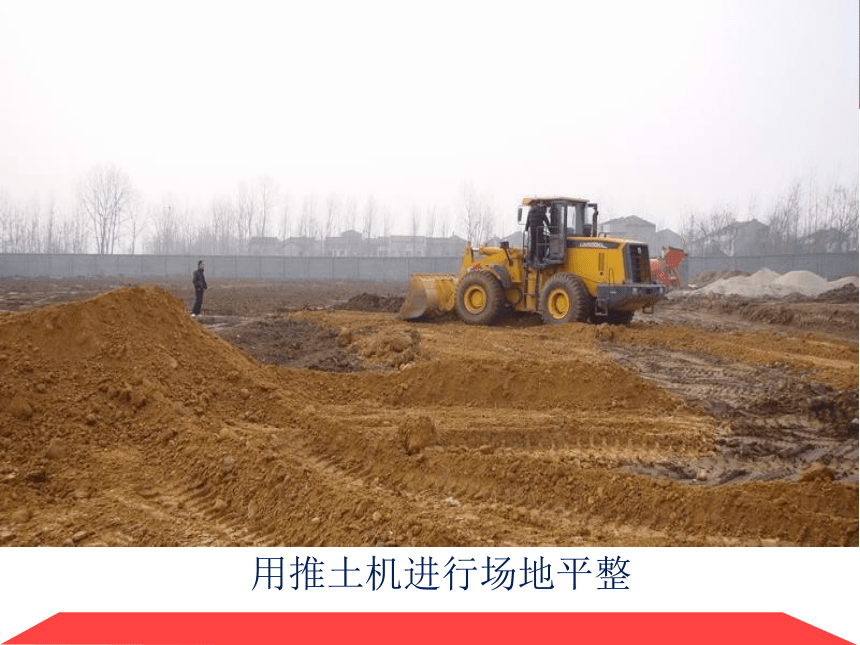

用推土机进行场地平整

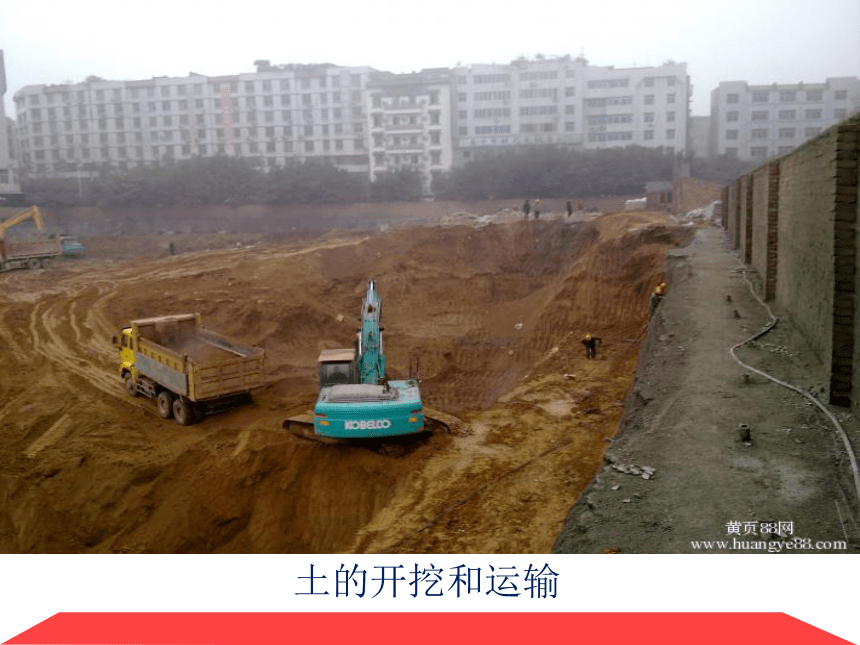

土的开挖和运输
路基填土及碾压

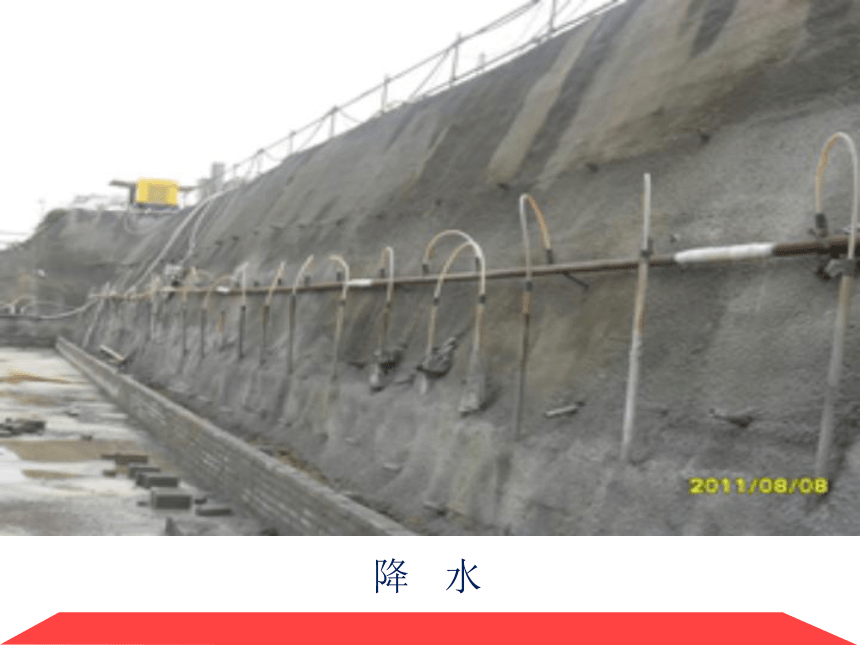

降 水
主要施工过程：土的开挖、爆破
运输
填筑
平整和压实
辅助施工过程：排水、降水和土壁支撑等。
土方工程的施工过程
土方工程量计算及土方调配
土方工程的施工特点
土方工程量计算及土方调配
4
工程量大；
1
2
3
施工工期长；
施工条件复杂；
劳动强度大的特点。
土方工程量计算及土方调配

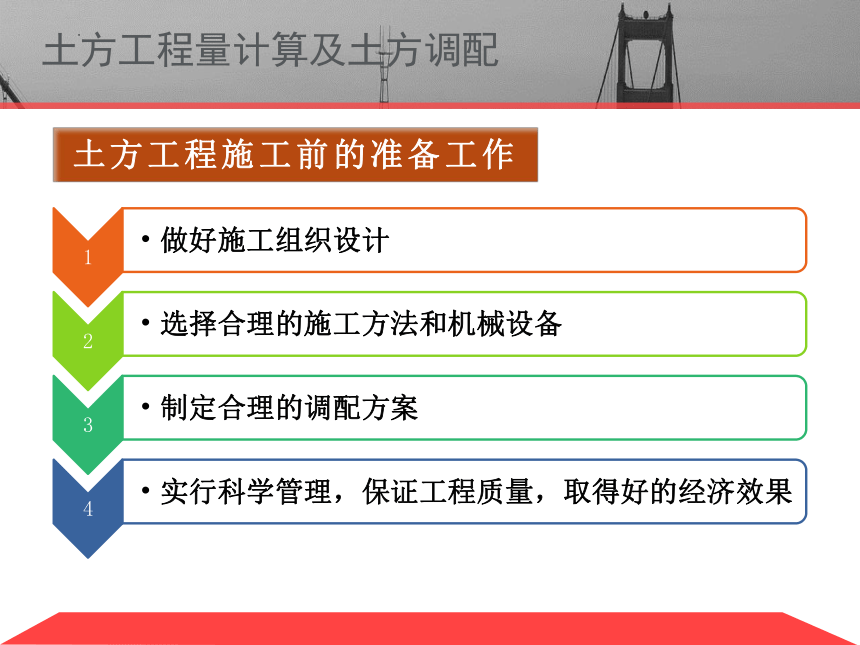

土方工程施工前的准备工作
土方工程量计算及土方调配
土的工程分类
土的分类 土的级别 土的名称 开挖方法及工具
一类土 松软土 I 砂土、粉土、冲积砂土层、疏松的种植土、淤泥（泥炭） 用锹、锄头挖掘，少许用脚蹬
二类土 普通土 II 粉质粘土；潮湿的黄土；夹有碎石、卵石的砂；种植土、填土 用锹、锄头挖掘，少许用镐翻松
三类土 坚土 III 软及中等密实粘土；重粉质粘土、砾石土；干黄土、含有碎石卵石的黄土、粉质粘土；压实的填土 主要用镐，少许用锹、锄头挖掘，部分用撬棍
四类土 砂砾坚土 IV 坚硬密实的粘性土或黄土；含碎石卵石的中等密实的粘性土或黄土；粗卵石；天然级配砂石；软泥灰岩 整个先用镐、撬棍，后用锹挖掘，部分用楔子及大锤
土方工程量计算及土方调配
土的工程分类
土的分类 土的级别 土的名称 开挖方法及工具
五类土 软石 V～VI 硬质粘土；中密的页岩、泥灰岩、白奎土；胶结不紧的砾岩；软石灰及贝壳石灰石 用镐或撬棍、大锤挖掘，部分使用爆破方法
六类土 次坚石 VII～IX 泥岩、砂岩、砾岩；坚实的页岩、泥灰岩，密实的石灰岩；风化花岗岩、片麻岩及正长岩 用爆破方法开挖，部分用风镐
七类土 坚石 X～XIII 大理石；辉绿岩；粉岩；粗、中粒花岗岩；坚实的白云岩、砂岩、砾岩、片麻岩、石灰岩；微风化安山岩；玄武岩 用爆破方法开挖
八类土 特坚石 IV～XVI 安山岩；玄武岩；花岗片麻岩；坚实的细粒花岗岩、石英岩、辉长岩、粉岩、角闪岩 用爆破方法
思考3：
在施工现场如何对土的类
别进行简易判别？
土方工程量计算及土方调配
土方工程量计算及土方调配
土的基本性质
1、土的组成
土方工程量计算及土方调配
2、土的物理性质
（1）土的可松性与可松性系数
天然土经开挖后，其体积因松散而增加，虽经振动夯实，仍然不能完全复原，这种现象称为土的可松性。土的可松性用可松性系数表示。
可松性系数
KS、K'S——土的最初、最终可松性系数
V1——土在自然状态下的体积
V2——土经开挖成松散状态下的体积
V3——土经压(夯)实后的体积
3
1
2
V
V
V
土方工程量计算及土方调配
土的可松性对土方施工有什么影响？
土的最初可松性系数KS：计算车辆装运土 方体积及挖土机械的主要参数
土的最终可松性系数K'S：计算填方所需挖土工程量的主要参数，
土方工程量计算及土方调配
（2）土的天然含水量
a 定义
　　在天然状态下，土中水的质量与固体颗粒质量之比的百分率叫土的天然含水量，反应了土的干湿程度，用ω表示。
b 计算式　　　　　　　　　　　
　
土方工程量计算及土方调配
（3）土的天然密度和干密度
１）天然密度
土在天然状态下单位体积的质量 (简称密度)。
气
水
土
图1-2
m
mg
v
土方工程量计算及土方调配
2）干密度
土的固体颗粒重量与总体积的比值。
（4）土的孔隙比和孔隙率
孔隙比
孔隙率
式中：Vv——土的孔隙体积
Vs——土的固体体积
V ——土的总体积
土方工程量计算及土方调配
（5）土的渗透系数
土的渗透性系数表示单位时间内水穿透土层的能力，以m/d表示。
土方工程量计算及土方调配
土方工程量计算及土方调配
1、基坑、基槽土方量计算
（1）基坑土方量
基坑土方量按拟柱体体积公式计算。即：
　　　　　　　　　
土方工程量计算及土方调配
土方工程量计算及土方调配
1、基坑、基槽土方量计算
（2）基槽和路堤土方量
基槽和路堤土方量沿长度方向分段后，按下式计算：
　　　　　　　　　
土方工程量计算及土方调配
2、场地平整土方量计算
场地平整前的工作内容：
确定场地设计标高
计算挖、填土方工程量
选择土方机械
确定土方平衡调配方案
土方工程量计算及土方调配
2、场地平整土方量计算
场地平整前的工作内容：
确定场地设计标高
计算挖、填土方工程量
选择土方机械
确定土方平衡调配方案
（1）初步计算场地设计标高
原则:
挖方总量=填方总量
方法:
方格网法
(一）场地设计标高的确定
土方工程量计算及土方调配
土方工程量计算及土方调配
计算公式:
式中：H0——初步计算的场地设计标高；
H1——一个方格独有的角点标高；
H2——两个方格独有的角点标高；
H3——三个方格独有的角点标高；
H4——四个方格独有的角点标高；
N——方格数。
土方工程量计算及土方调配
（2）场地设计标高的调整
考虑以下因素：
1) 由于具有可松性，填土将有剩余；
2) 由于设计标高以上的填方工程用土量，或设
计标高以下的挖方工程挖土量的影响，使设
计标高降低或提高。
3) 由于边坡挖填方量不等，而引起挖填土方量
的变化，需相应地增减设计标高。
（3）泄水坡度对角点设计标高的影响 　
1）单向泄水时，场地各点设计标高计算：
Hn=H0±li
土方工程量计算及土方调配
土方工程量计算及土方调配
2）双向泄水时，场地各点设计标高计算：
土方工程量计算及土方调配
2、场地平整土方量计算
场地平整前的工作内容：
确定场地设计标高
计算挖、填土方工程量
选择土方机械
确定土方平衡调配方案
土方工程量计算及土方调配
(二）场地土方量计算
（1）计算各角点的施工高度
（2）计算零点位置
数解法：
土方工程量计算及土方调配
（2）计算零点位置
土方工程量计算及土方调配
图解法：
用尺在各角上
标出相应比例，用
线相连，与方格相
交点即为零点位置
（3）计算方格土方工程量
按方格网底面积图形用公式，计算每个方格内的挖方或填方量。
（4）边坡土方量计算
三角棱锥体：
三角棱柱体：
土方工程量计算及土方调配
（5）计算土方总量
将挖方区(或填方区)的所有方格土方量和边坡
土方量汇总后即得场地平整挖(填)方的工程量。
土方工程量计算及土方调配
土方工程量计算及土方调配
2、场地平整土方量计算
场地平整前的工作内容：
确定场地设计标高
计算挖、填土方工程量
选择土方机械
确定土方平衡调配方案
土方工程量计算及土方调配
(一）土方调配原则
（1）应力求达到挖方与填方基本平衡和就近调配，使土方运输量或费用最小；
（2）土方调配应考虑近期施工与后期利用相结合的原则；
（3）合理布置挖、填方分区线，选择恰当的调配方向、运输线路；
（4）好土用在回填质量要求高的地区。
土方工程量计算及土方调配
(二）土方调配图表的编制
编制方法：
（1）划分调配区
a）与房屋或构筑物的位置相协调，使近期施工与后期利用相结合。
b) 机械和运输车辆得到充分发挥。
c) 当土方运距较大或场区内土方不平衡时，可根据附近地形，考虑就近借土或就近弃土。
（2）计算土方量
按前述计算方法，求得各调配区的挖填方量，
并标写在图上。
（3）计算调配区之间的平均运距
重心坐标计算：
土方工程量计算及土方调配
重心求出后，标于相应的调配区图上，然后用比例尺量出每对调配区之间的平均运距。
（4）确定土方最优调配方案
最优调配方案的确定，常用“表上作业法”求得。
量取平均运距：
土方工程量计算及土方调配
（5）绘制土方调配图
根据表上作业法求得最优调配方案，在地形图
上绘出土方调配图
土方工程量计算及土方调配
