排水与降水
本节主要内容：
一、地面排水
二、基坑降水：
1.集水坑降水法
2.井点降水法
一、基坑降水
降水方法：
集水坑降水法（明排水法）
井点降水法
降低地下水位目的:
（1）防止涌水、冒砂，保证在较干燥的状态下施工；
（2）防止滑坡、塌方、坑底隆起；
（3）减少坑壁支护结构的水平荷载。
思考：为什么基坑开挖要降水？
1.集水坑降水法（明排水法）
挖至地下水位时，挖排水沟
抽水
设集水坑

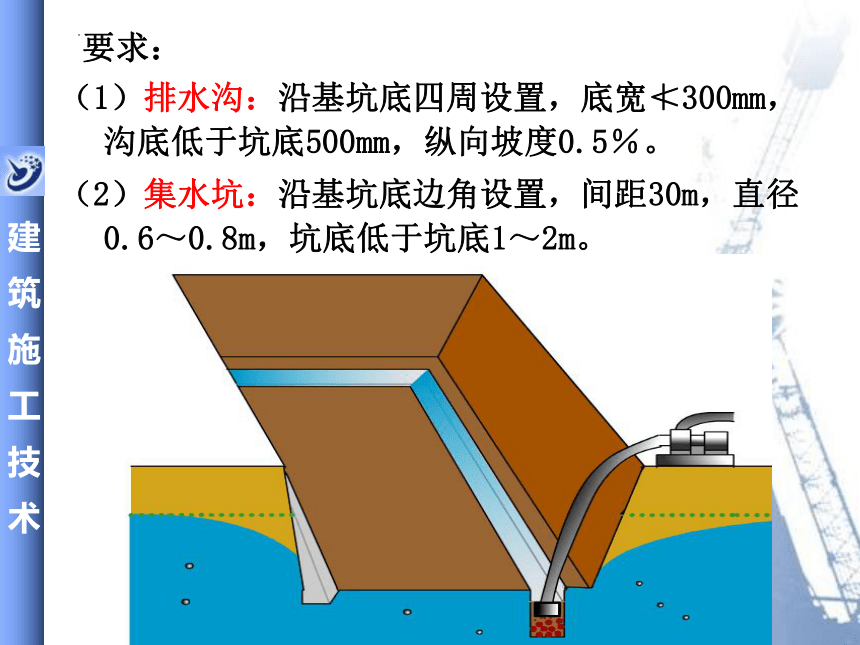

要求：
（1）排水沟：沿基坑底四周设置，底宽≮300mm，沟底低于坑底500mm，纵向坡度0.5％。
（2）集水坑：沿基坑底边角设置，间距30m，直径0.6～0.8m，坑底低于坑底1～2m。
2. 流砂及其防治
（1）动水压力GD
地下水在渗流过程中受到土颗粒的阻力，使水流对土颗粒产生的一种压力。
（2）流砂原因
当动水压力大于或等于土的重力时，土粒被水流带到基坑内。
主要发生在细砂、粉砂、淤泥中。
（3）流砂的防治
Q
GD
减小或平衡动水压力（抛石块、水下开挖）；
改变动水压力方向（井点降水）；
截断地下水流（打钢板桩法）。
补充：管涌
3.井点降水
（1）降水原理
井点降水就是在基坑开挖前，在基坑周围埋设一定数量的滤水管，利用抽水设备从中抽水，使地下水位降至基坑底以下。

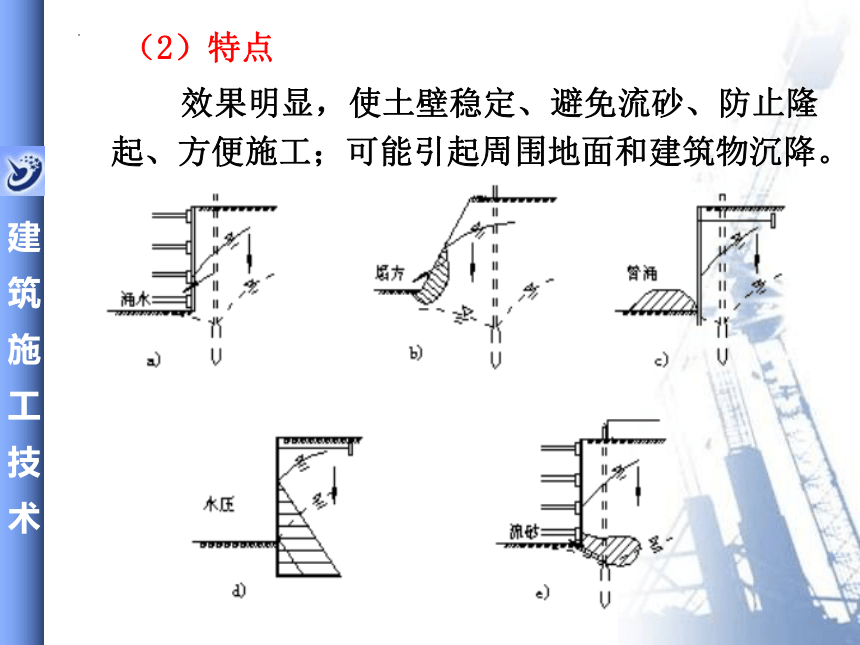

（2）特点
效果明显，使土壁稳定、避免流砂、防止隆起、方便施工；可能引起周围地面和建筑物沉降。
轻型井点降水全貌图
井管：φ38、φ51，长5～7m（常用6m），无缝钢管，丝扣连滤管。
总管：内φ100 mm 无缝钢管，每节4m，每隔0.8或1.6m有一短接口。
滤管：φ38、φ51，长1～1.7m，开孔φ12,开孔率20～25％，包滤网；
连接管：使用透明塑料管、胶管或钢管，宜有阀门；
（3）轻型井点设备
滤管构造
抽水设备
（4）井点布置
①平面布置（单排、双排、环状）
单排：在沟槽上游一侧布置，每侧超出沟槽≮B。
用于沟槽宽度B≤6m，降水深度≤5m。
双排：在沟槽两侧布置，每侧超出沟槽≮B。
用于沟槽宽度B>6m，或土质不良。
环状：在坑槽四周布置。
用于面积较大的基坑。
（4）井点布置
②高程布置
井管埋深：
H埋≥H1＋h2＋iL
H1――埋设面至坑底距离；
h2――降水后水位线至坑底最小距离（一般可取0.5～1m）；
i――地下水降落坡度，环状1/10，线状1/4；
L――井管至基坑中心（环状）或另侧（线状）距离。
单排井点平面及高程布置
环状井点平面及高程布置
（5）井点管的埋设与使用
①埋设方法：
水冲法
②使用要求：
开挖前2～5天开泵降水；
连续抽水不间断（水量先大后小，先混后清），防止堵塞。
二级轻型井点降水
井点管
电极
< 60V的直流电源
电渗井点示意图
一 填空题：
1.集水井降水法中排水沟底宽不小于 ，纵向坡度宜为 。
2.轻型井点设备的主要包括 、 、 、 、和抽水设备等。
3.轻型井点设备中井点管直径为 或 、长 的钢管。
4.地下水降落坡度I，环状井点为 ，单排线状井点为 。
二 选择题：
1.某基坑宽度大于6m，降水轻型井点在平面上宜采用（ ）形式
A.单排 B.双排 C.环形 D.U形
2.某基坑宽度小于6m，降水轻型井点在平面上宜采用（ ）形式
A.单排 B.双排 C.环形 D.U形
三 简答题：
流沙的防治途径与方法？
