砌体施工的准备工作
砌体施工的准备工作
本节知识点
熟悉砌块、砂浆等材料的施工要求
掌握砌体材料的取样检验
本节难点
本节重点
砌块、砂浆等材料的施工要求
砌体材料的取样检验
砌块、砂浆等材料的施工要求
砌体施工的准备工作

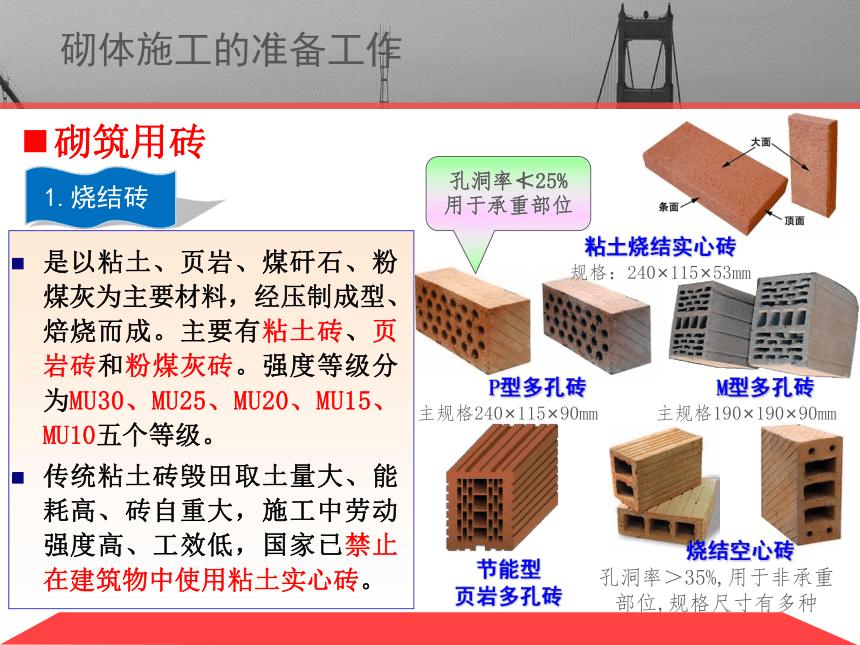

砌筑用砖
1.烧结砖
是以粘土、页岩、煤矸石、粉煤灰为主要材料，经压制成型、焙烧而成。主要有粘土砖、页岩砖和粉煤灰砖。强度等级分为MU30、MU25、MU20、MU15、MU10五个等级。
传统粘土砖毁田取土量大、能耗高、砖自重大，施工中劳动强度高、工效低，国家已禁止在建筑物中使用粘土实心砖。
粘土烧结实心砖
规格：240×115×53mm
烧结空心砖
孔洞率＞35%,用于非承重部位,规格尺寸有多种
P型多孔砖 M型多孔砖
主规格240×115×90mm 主规格190×190×90mm
孔洞率≮25%
用于承重部位
节能型
页岩多孔砖
砌体施工的准备工作

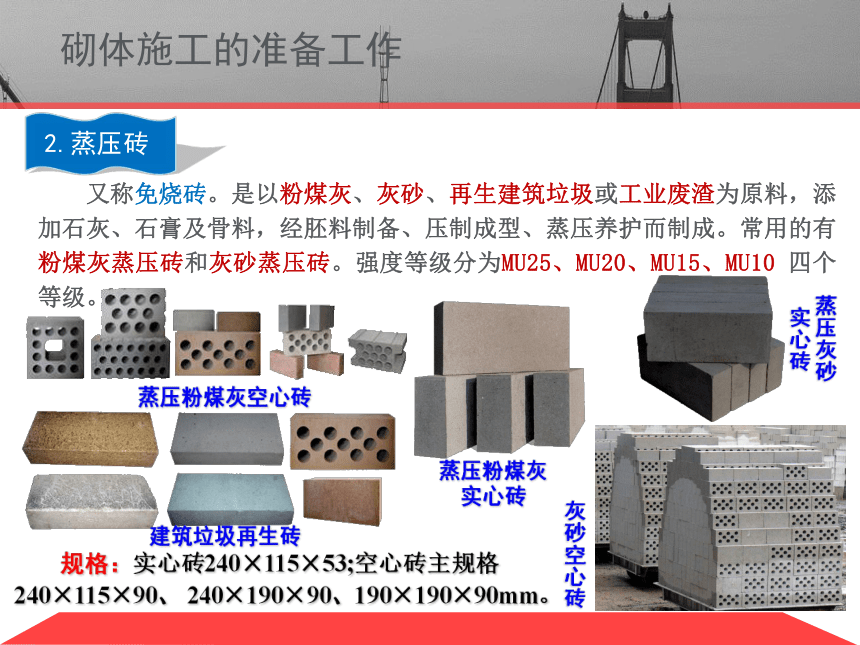

2.蒸压砖
规格：实心砖240×115×53;空心砖主规格240×115×90、 240×190×90、190×190×90mm。
蒸压粉煤灰空心砖
蒸压粉煤灰
实心砖
灰砂空心砖
蒸压灰砂
实心砖
建筑垃圾再生砖
又称免烧砖。是以粉煤灰、灰砂、再生建筑垃圾或工业废渣为原料，添加石灰、石膏及骨料，经胚料制备、压制成型、蒸压养护而制成。常用的有粉煤灰蒸压砖和灰砂蒸压砖。强度等级分为MU25、MU20、MU15、MU10 四个等级。
砌体施工的准备工作

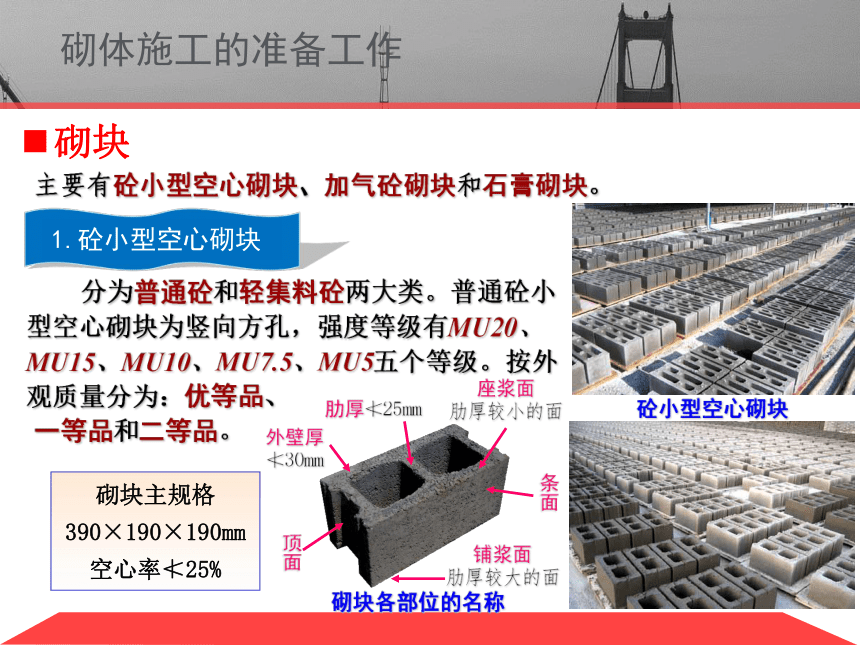

砌块
主要有砼小型空心砌块、加气砼砌块和石膏砌块。
1.砼小型空心砌块
砼小型空心砌块
条面
座浆面
肋厚较小的面
铺浆面
肋厚较大的面
顶面
肋厚≮25mm
外壁厚
≮30mm
砌块各部位的名称
分为普通砼和轻集料砼两大类。普通砼小型空心砌块为竖向方孔，强度等级有MU20、MU15、MU10、MU7.5、MU5五个等级。按外观质量分为：优等品、
一等品和二等品。
砌块主规格
390×190×190mm
空心率≮25%
砌体施工的准备工作

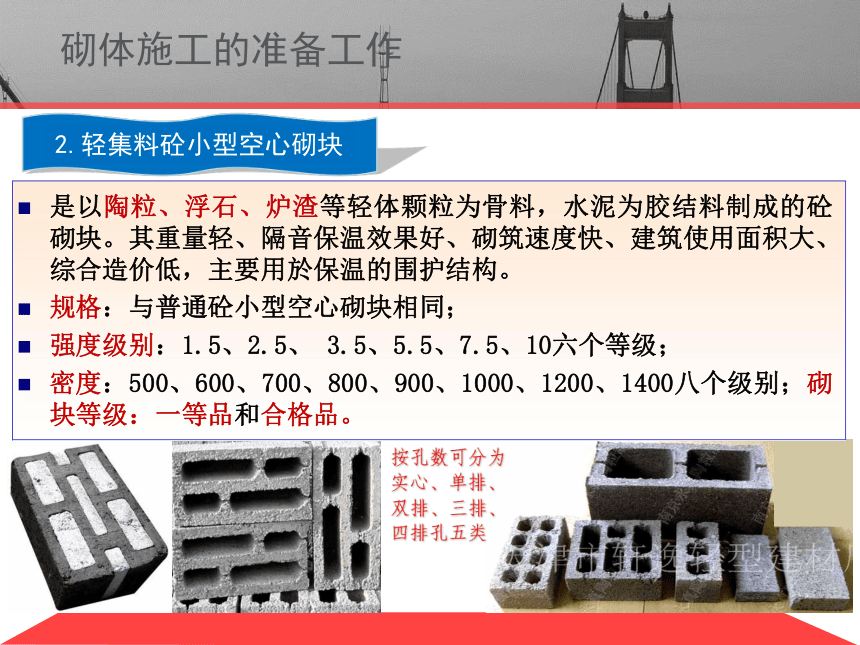

2.轻集料砼小型空心砌块
按孔数可分为
实心、单排、
双排、三排、
四排孔五类
是以陶粒、浮石、炉渣等轻体颗粒为骨料，水泥为胶结料制成的砼砌块。其重量轻、隔音保温效果好、砌筑速度快、建筑使用面积大、综合造价低，主要用於保温的围护结构。
规格：与普通砼小型空心砌块相同；
强度级别：1.5、2.5、 3.5、5.5、7.5、10六个等级；
密度：500、600、700、800、900、1000、1200、1400八个级别；砌块等级：一等品和合格品。
砌体施工的准备工作

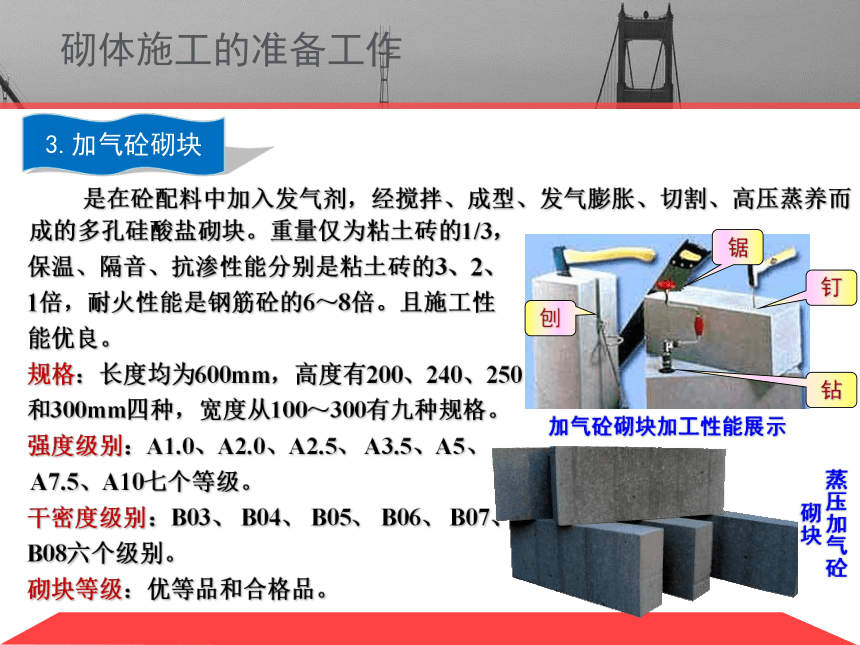

3.加气砼砌块
蒸压加气砼
砌块
加气砼砌块加工性能展示
锯
钻
钉
刨
是在砼配料中加入发气剂，经搅拌、成型、发气膨胀、切割、高压蒸养而成的多孔硅酸盐砌块。重量仅为粘土砖的1/3，
保温、隔音、抗渗性能分别是粘土砖的3、2、
1倍，耐火性能是钢筋砼的6～8倍。且施工性
能优良。
规格：长度均为600mm，高度有200、240、250
和300mm四种，宽度从100～300有九种规格。
强度级别：A1.0、A2.0、A2.5、 A3.5、A5、
A7.5、A10七个等级。
干密度级别：B03、 B04、 B05、 B06、 B07、
B08六个级别。
砌块等级：优等品和合格品。
砌体施工的准备工作
4.石膏砌块
石膏砌块
以建筑石膏为主要原料，经加水搅拌、浇注成型和干燥制成的轻质块状建筑石膏制品。生产中可加入纤维增强材料、轻集料或发泡剂。具有隔声防火、施工便捷等多项优点，是可持续发展的绿色墙体材料。按截面可分为空心和实心两大类；按石膏可分为天然石膏
砌块和化学石膏砌块。
密度：空心砌块≤700kg/m3，实心砌块≤1000kg/m3 。
单块重≯30kg。
抗压强度：≥3.5MPa；
断裂荷载：≥1000N；
通用规格：长×高=666×500mm，宽度有60、
80、90、100、120、150和200七种,规格可定
制,并无严格限制。
砌体施工的准备工作
石材
分为毛石和料石两种。
1.毛石
毛石又可分为平毛石和乱毛石。
平毛石是形状虽不规则、但有两个平面大致平行的石块。毛石应呈块状，中部厚度≮150mm，可用于砌筑基础、堤坝、挡土墙等；
乱毛石是形状不规则的石块，只可用作毛石砼的骨料或填筑路基。
矿山开采的石料
叫荒料
平毛石 平毛石 乱毛石
砌体施工的准备工作
2.料石
细料石
粗料石堆场 粗料石建筑 粗料石桥梁
料石按加工面的平整程度分为细料石、半细料石、粗料石和毛料石四种。料石的宽度、厚度均不宜小于200mm，长度不宜大于厚度的4倍。
石材强度等级有MU100、MU80、MU60、MU50、MU40、MU30、MU20七个强度等级。
砌体施工的准备工作
砌筑砂浆
砌筑砂浆分为现场配制砂浆和预拌砌筑砂浆。现场配制砂浆又分为水泥砂浆(M30、M25、M20、M15、M10、M7.5、M5七个强度等级)和水泥混合砂浆(M15、M10、M7.5、M5四个强度等级)。
1.原材料要求
水泥安定性试验的方法
出厂超过3个月水泥为过期水泥
水泥过期的特征是变硬、结块
⑴水泥：M15及以下砂浆宜采用32.5级通用硅酸盐水泥或砌筑水泥，M15以上砂浆宜采用42.5级通用硅酸盐水泥。
使用前应对其强度、安定性进行复检,
水泥出厂超过3个月或对水泥
质量有怀疑时应复查检验。
不同品种的水泥
不得混合使用!
砌体施工的准备工作
⑵砂浆用砂：不含有害杂物，含泥量一般不超过5%，对强度等级小于M5的水泥混合砂浆可适当放宽，也不得超过10%。砖砌体砂浆宜用中砂，石砌体砂浆宜用粗砂。
⑶石灰：生石灰熟化成石膏时，应用孔径≯3×3mm的网过滤，熟化时间不少于7天，严禁使用脱水硬化的石灰膏。
目前工地普遍使用袋装磨细生石灰粉,其熟化时间不少于2天。
块灰的破碎、加水、过滤 熟化池中石灰膏
块灰(团灰)
袋装生石灰粉
消石灰浆法由于污染严重城区施工已被禁止使用!
消石灰
粉不得
直接用
于砌筑
砂浆!
砌体施工的准备工作
2.砂浆的制备
配合比挂牌公开接受监督 计量台
工地砂浆搅拌站
排水沟
配合比公示牌
配合比调整
要及时更新
吊挂式地秤
⑴砂浆制备：应经试配制定砂浆配合比，配合比应在现场挂牌公开。原材料应过秤计量，配料误差：水泥控制在±2%以内，砂、石灰膏和外掺料控制在±5%以内。
⑵外掺料：掺入外掺料可改善砂浆的和易性，常用的外掺料有粘土膏、电石膏和粉煤灰等。
砌体施工的准备工作
砂浆王 砂浆宝
按每盘用量分袋 每盘砂浆加1小袋
⑶外掺料
主要有早强剂、缓凝剂、防冻剂、有机塑化剂等，外加剂应经检验和试配符合要求后方可使用。掺入外加剂时，应将外加剂按规定浓度溶入水中，将其溶液与拌和水一起投入
拌和，不得将外加剂直接投入拌制的
砂浆中。
目前流行的砂浆王、砂浆宝、砂
浆精、微沫剂等均属有机塑化剂,可显
著改善砂浆和易性，粘结力增强、灰
缝饱满度好、可1:1000替代混合砂浆
中的全部石灰。
砌体施工的准备工作
不得人工拌合！
砌筑砂浆应采用机械拌和。
水泥砂浆中水泥用量≮200kg/m3,水泥混合砂浆中水泥、石灰膏、电石膏的总用量≮350kg/m3；
水泥砂浆、水泥混合砂浆的拌和时间不少于2min；掺用粉煤灰、外加剂和有机塑化剂的砂浆不少于3min。
烧结普通砖、粉煤灰砖砌体：70～90mm；
砼砖、灰砂砖、普通砼小型空心砌块砌体：50～70mm；
烧结多孔砖、烧结空心砖、轻集料砼小型空心砌块、加气砼砌块砌体：60～80mm；
石砌体：30～50mm。
⑷ 砂浆制备
⑸ 砂浆制备
砌体施工的准备工作
砂浆王用量的现场控制方法
搁置2h无离析现象
用手轻轻拍打砂浆表面5次后，无离析现象，且拍打时砂浆粘手掌，则砂浆王用量偏大！
用手轻轻拍打砂浆表面5次后，有离析现象，且拍打时砂浆不粘手掌，则砂浆王用量合适！
⑹ 砂浆王用量控制
砌体施工的准备工作
3.砂浆的使用
砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内用完；如气温超过300C时，应分别在2h和3h内用完。
基础工程一般应采用水泥砂浆；其它砌体应采用水泥混合砂浆；石灰砂浆不得在砌体结构工程中使用！
4.预拌砂浆
我国正逐步禁止现场搅拌砂浆，大力推广使用预拌砂浆。砌筑工程应用的预拌砂浆有湿拌砌筑砂浆和普通干混砂浆两种。
普通干混砂浆 地推广应用预拌砂浆
砌体施工的准备工作
砌体材料的取样检验
1.砖的取样检验
按烧结砖15万块、多孔砖5万块、灰砂砖及粉煤灰砖10万块为一验收批，抽检数量为一组。
2.砂浆的强度验收
砂浆试块制作
⑴取样：每一楼层(基础视同1楼层)或≯250m3砌体为一验收批，各品种和强度等级取样不少于3组，每搅拌机至少抽检一次。
⑵试件强度：试块强度以边长70.7mm的立方体试块、标准养护28d的抗压试验结果为准。
砌体施工的准备工作
砌体强度原位检测 砌体原位压力仪
砂浆回弹仪
⑶合格标准：同一验收批砂浆试块平均抗压强度≥设计强度等级；同一验收批砂浆试块的最小一组平均值≥设计强度等级的0.75倍。
⑷砌体强度的原位检测：当砂浆试块缺乏代表性或试块数量不足、对试块的试验结果有怀疑或争议、砂浆试块的试验结果不能满足设计要求时，可采用现场检验方法对砂浆和砌体强度进行原位检测或取样检测，并重新判定其强度。
