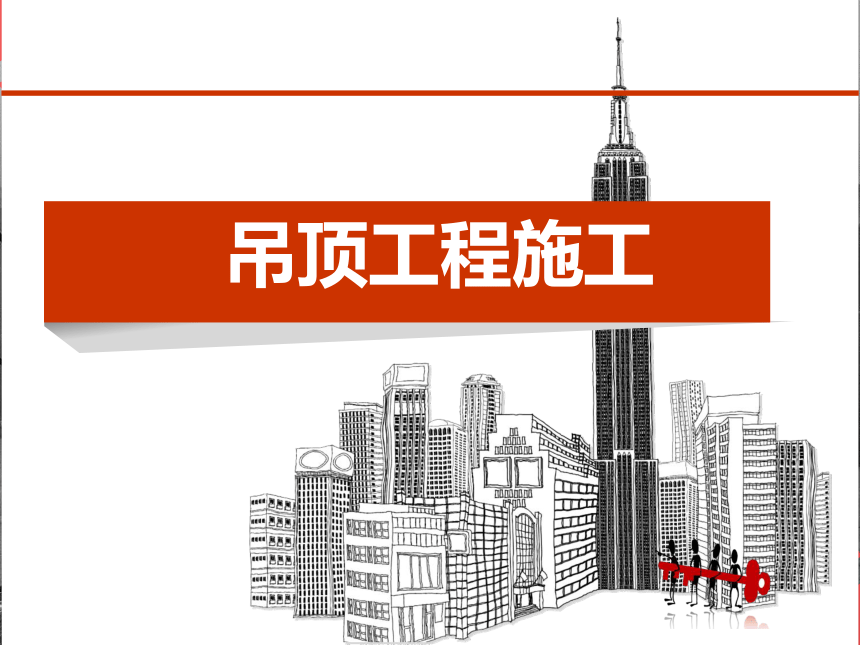

吊顶工程施工
吊顶工程施工

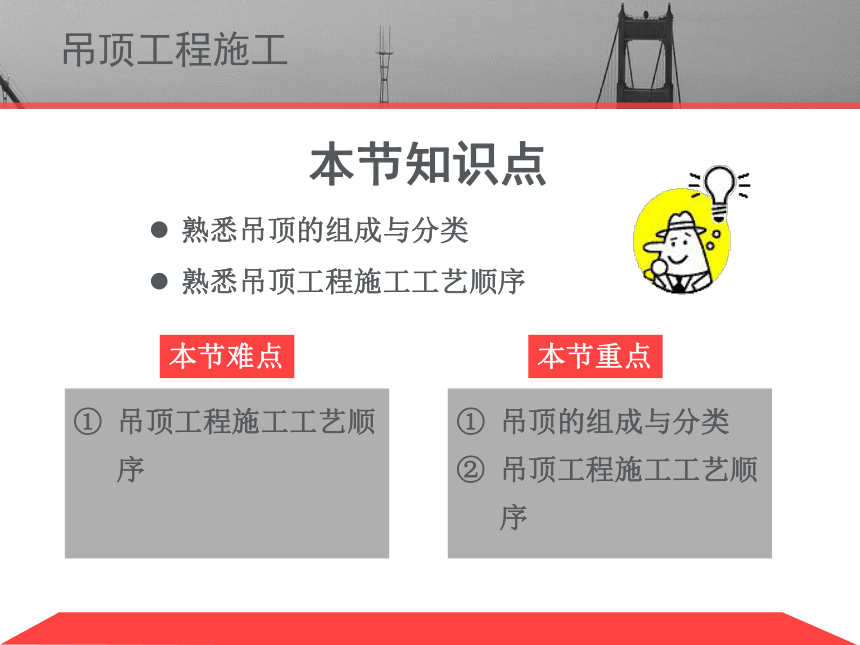

本节知识点
熟悉吊顶的组成与分类
熟悉吊顶工程施工工艺顺序
本节难点
本节重点
吊顶的组成与分类
吊顶工程施工工艺顺序
吊顶工程施工工艺顺序
吊顶工程施工

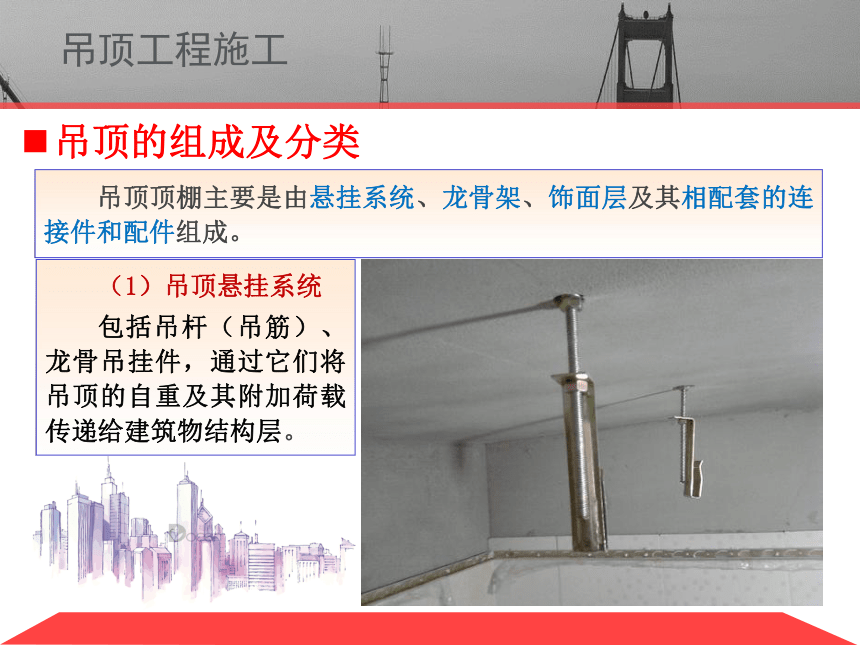

吊顶的组成及分类
吊顶顶棚主要是由悬挂系统、龙骨架、饰面层及其相配套的连接件和配件组成。
（1）吊顶悬挂系统
包括吊杆（吊筋）、龙骨吊挂件，通过它们将吊顶的自重及其附加荷载传递给建筑物结构层。
吊顶工程施工
（2）吊顶龙骨架
由主龙骨（大龙骨、承载龙骨）、次龙骨（中龙骨）、横撑龙骨及相关组合件、固结材料等连接而成。
（3）吊顶饰面层
即为固定于吊顶龙骨架下部的罩面板材层。
吊顶工程施工

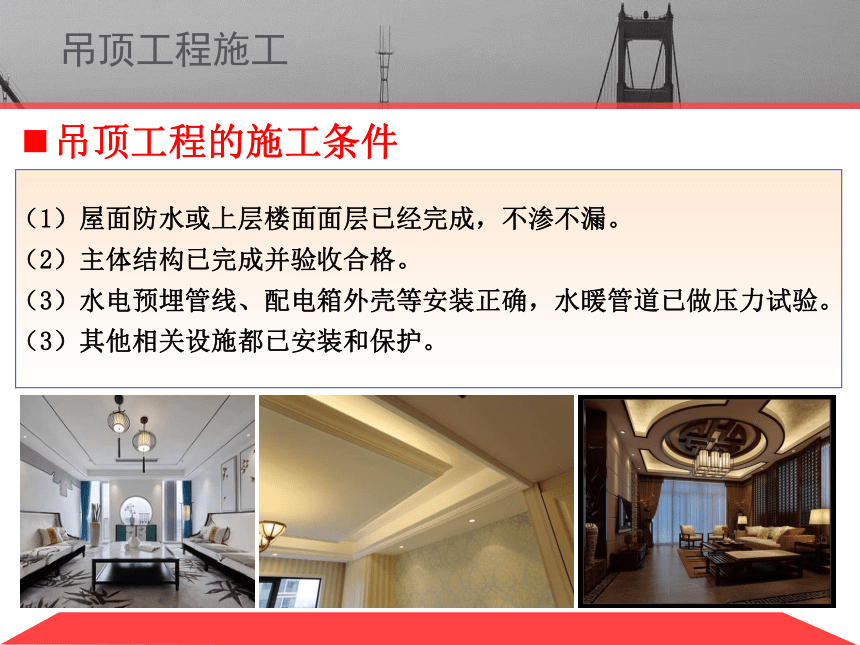

吊顶工程的施工条件
（1）屋面防水或上层楼面面层已经完成，不渗不漏。
（2）主体结构已完成并验收合格。
（3）水电预埋管线、配电箱外壳等安装正确，水暖管道已做压力试验。
（3）其他相关设施都已安装和保护。
吊顶工程施工
吊顶工程施工工艺顺序
吊顶工程施工工艺顺序为：弹线→固定吊筋→吊顶龙骨的安装→罩面板的安装。
1.弹线
安装前，应先按龙骨的标高沿房屋四周在墙上弹出水平线，再按龙骨的间距弹出龙骨中心线，找出吊杆中心点。
吊顶工程施工
2.固定吊杆(吊筋)
吊杆用φ6～10mm的钢筋制作，上人顶吊杆间距一般为900～1200mm，不人吊顶吊杆间距一般为1200～1500mm。
对于现浇钢筋混凝土楼板，一般在混凝土中预埋φ6～10mm钢筋或8号镀锌铁丝作为吊杆，也可采用膨胀螺丝、射钉固定钢筋作为吊杆，射钉用射钉枪紧固。
对于预制楼板，一般在板缝中预埋φ6～10mm钢筋或8号镀锌铁丝作为吊杆。
吊顶工程施工
3.龙骨的安装
（1）木龙骨的安装
木龙骨需做防腐处理和防火处理。吊顶木龙骨架是由木制大小龙骨拼装而成的吊顶造型骨架。当吊顶为单层龙骨时不设大龙骨，而用小龙骨组成方格骨架，用吊挂杆直接吊在结构层下部。常用大木龙骨断面尺寸有50mm×80mm和60mm×100mm，间距为1000～1500mm；小龙骨断面尺寸有30mm×30 mm和50mm×50mm，间距为300～500mm或根据饰面板规格尺寸而定。
吊顶工程施工
（2）轻钢龙骨的安装
轻钢龙骨的突出优点是自重轻、刚度大、耐火性及抗震性能好、节约木材、干作业施工简便等。
轻钢龙骨的断面形状可分为U形、T形、C形、Y形、L形等，分别作为主龙骨、次龙骨、边龙骨配套使用。
其常用规格型号有U60、U50、U38等系列，在施工中轻钢龙骨应做防锈处理。。
吊顶工程施工
（3）铝合金龙骨的安装
主、次龙骨安装时宜从同一方向同时安装，按主龙骨（大龙骨）已确定的位置及标高线，先将其大致就位，次龙骨（中、小龙骨）与主龙骨应紧贴安装就位。
龙骨接长一般选用配套连接件，连接件可用铝合金，也可用镀锌钢板，在其表面冲成倒刺，与龙骨方孔相连。
吊顶工程施工
4.罩面板的安装
（1）人造板罩面的安装
人造天棚罩面板多安装在木骨架上，一般采用钉子、木螺钉、木压条固定。在现场先将大规格的人造板加工成设计要求的板块，做到四角方正、板边平直。有吸音要求的板块需按孔距钻孔，应保证孔径一致、孔间距相等，孔的排列要符合设计要求。
人造板罩面安装前，应在龙骨表面拉通线。板面设计为明缝时，缝的宽窄一致，横平竖直；板面设计为压条盖缝时，木压条应刨光，分格要方正，接头要严密。
吊顶工程施工
胶合板安装
胶合板用钉子固定时，其钉距不能过大，以防止铺钉的胶合板不牢固而出现翘曲、起鼓等现象。
纤维板安装
纤维板安装方法与胶合板安装基本相同，但硬质纤维板安装前应用水浸透、晾干，表面无明水后方可安装。
吊顶工程施工
（2）装饰吸声板的安装
1）粘合法
钙塑装饰吸声板、岩棉吸声板和聚苯乙烯泡沫塑料装饰板等可使用粘结剂粘合安装。
2）钉子固定法
纤维装饰板、珍珠岩装饰板、矿渣棉装饰板等一般都用钉子固定安装。钙塑装饰板亦可用钉子固定安装。
吊顶工程施工
（3）石膏装饰板的安装
纸面石膏板罩面钉装时大多采用横向铺钉的形式，螺钉间距一般为150～170mm。用自攻螺钉铺钉纸面石膏板时，螺钉应与板面垂直。纸面石膏板的拼接处必须安装在宽度不小于30mm的龙骨上，其短边必须采用错缝安装，错开距离应不小于300mm。
