桩基础工程
桩基础工程
本节知识点
掌握桩基的作用和分类
熟悉静力压桩施工工艺
熟悉现浇混凝土桩施工工艺
本节难点
静力压桩施工工艺
现浇混凝土桩施工工艺
本节重点
桩基的作用和分类
桩基的施工工艺
桩基础工程

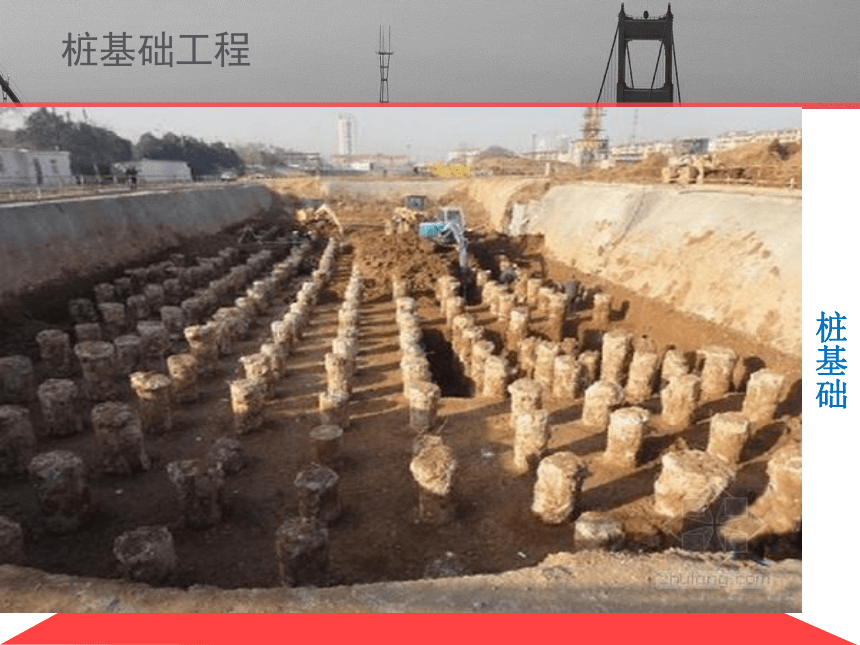

桩基础
桩基础工程

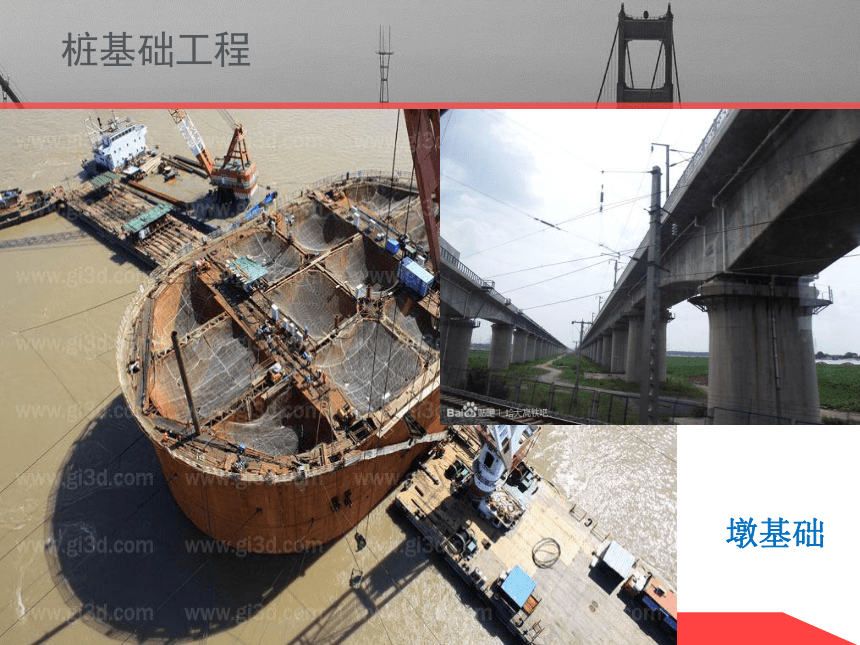

墩基础
桩基础工程

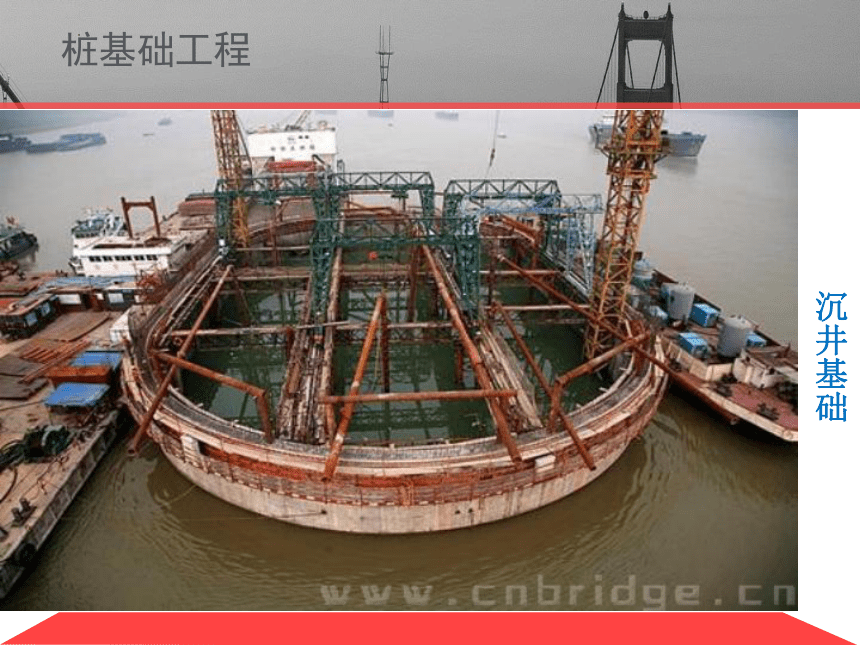

沉井基础
桩基础工程

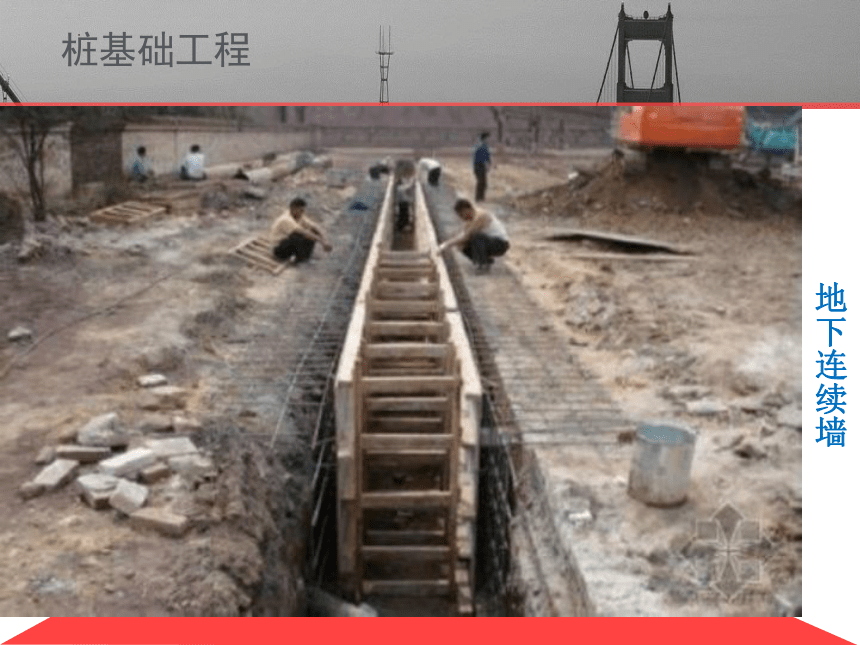

地下连续墙
桩基础工程
桩基的作用和分类

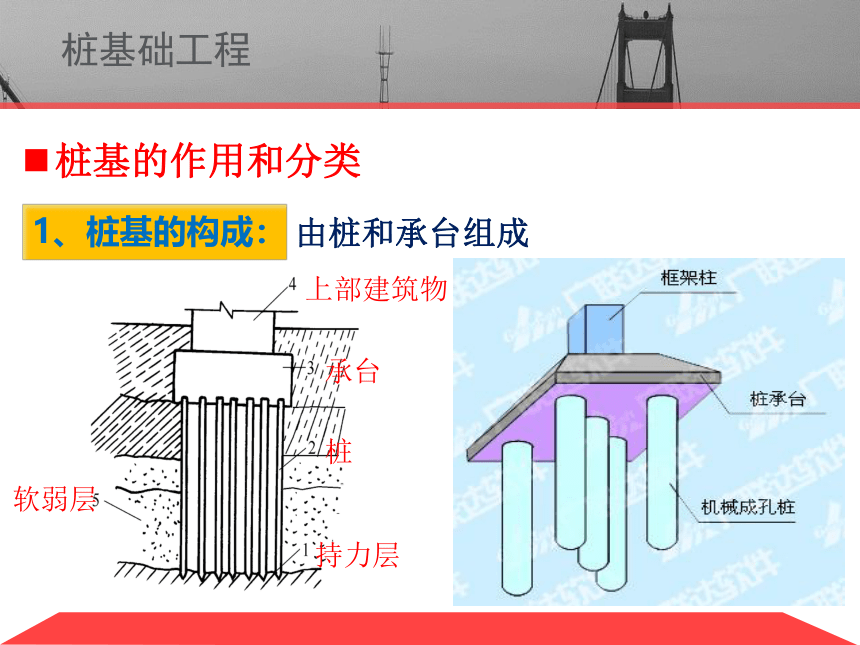

1、桩基的构成:
由桩和承台组成
持力层

承台
上部建筑物
软弱层
桩基础工程
桩基的作用和分类

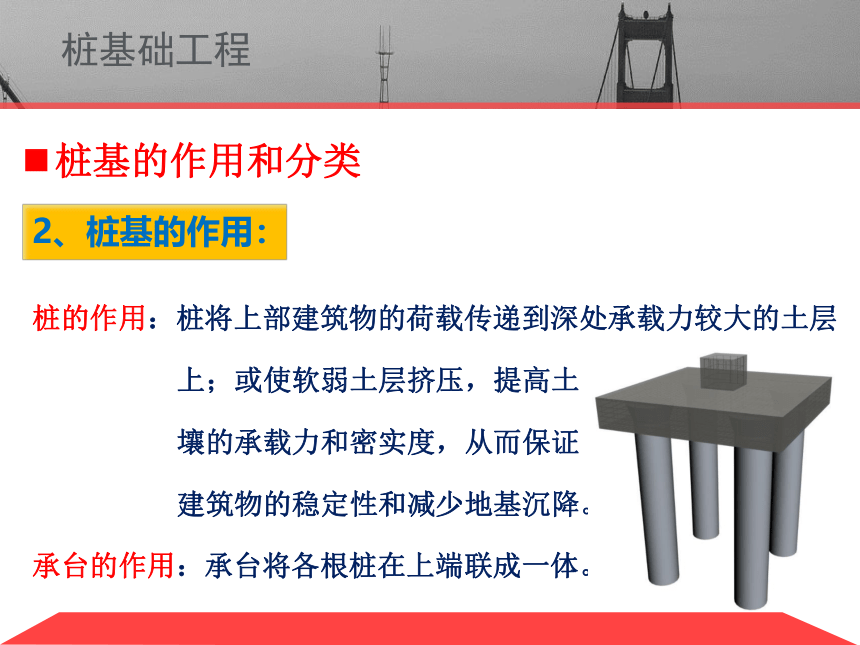

2、桩基的作用:
桩的作用:桩将上部建筑物的荷载传递到深处承载力较大的土层
上;或使软弱土层挤压,提高土
壤的承载力和密实度,从而保证
建筑物的稳定性和减少地基沉降。
承台的作用:承台将各根桩在上端联成一体。
桩基础工程
桩基的作用和分类

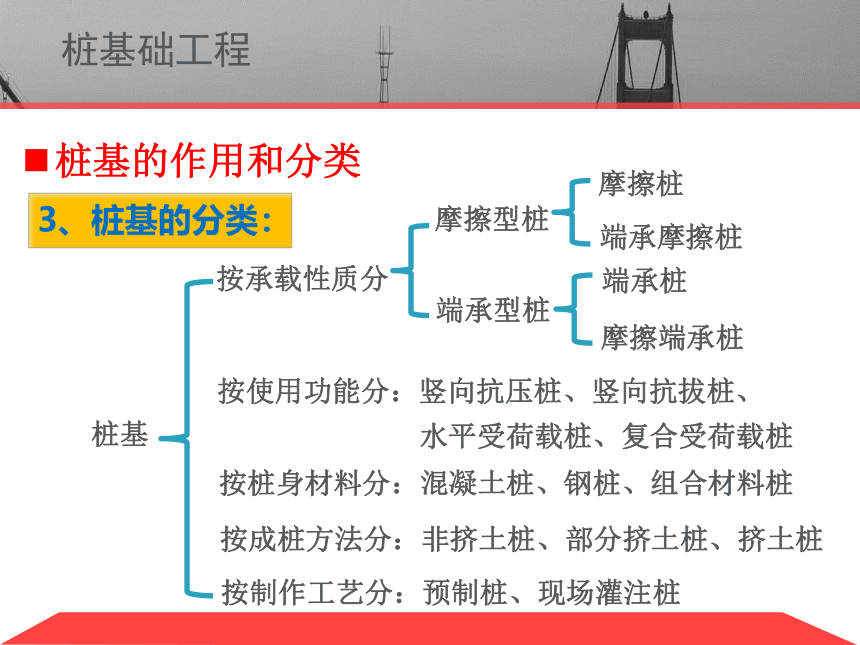

3、桩基的分类:
桩基

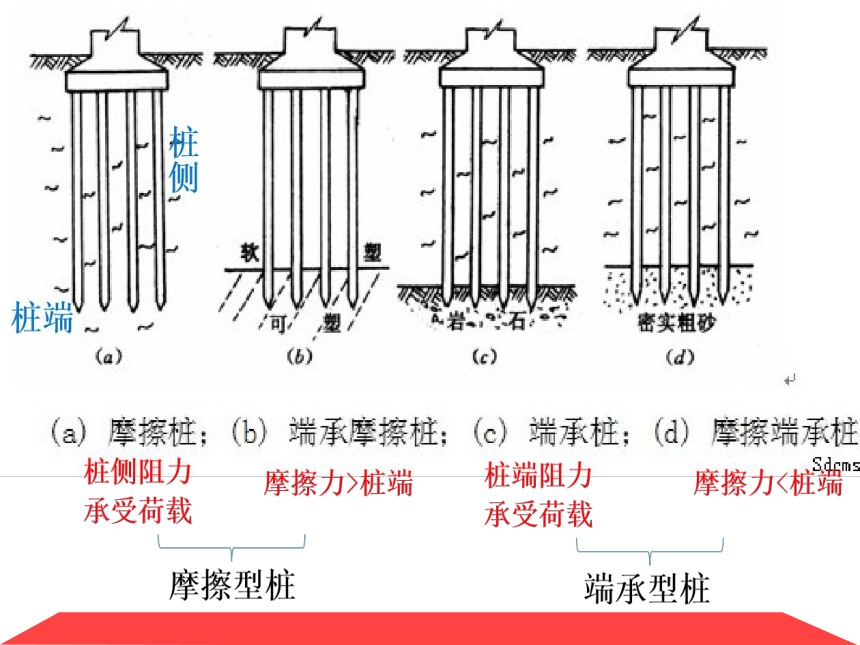

按承载性质分
摩擦型桩
端承型桩
摩擦桩
端承摩擦桩
端承桩
摩擦端承桩
按使用功能分:竖向抗压桩、竖向抗拔桩、
水平受荷载桩、复合受荷载桩
按桩身材料分:混凝土桩、钢桩、组合材料桩
按成桩方法分:非挤土桩、部分挤土桩、挤土桩
按制作工艺分:预制桩、现场灌注桩
桩基础工程
桩基的作用和分类
3、桩基的分类:
桩基
按承载性质分
摩擦型桩
端承型桩
摩擦桩
端承摩擦桩
端承桩
摩擦端承桩
按使用功能分:竖向抗压桩、竖向抗拔桩、
水平受荷载桩、复合受荷载桩
按桩身材料分:混凝土桩、钢桩、组合材料桩
按成桩方法分:非挤土桩、部分挤土桩、挤土桩
按制作工艺分:预制桩、现场灌注桩
任务三 桩基础工程
桩基础工程
桩基的作用和分类
3、桩基的分类:
桩基
按承载性质分
摩擦型桩
端承型桩
摩擦桩
端承摩擦桩
端承桩
摩擦端承桩
按使用功能分:竖向抗压桩、竖向抗拔桩、
水平受荷载桩、复合受荷载桩
按桩身材料分:混凝土桩、钢桩、组合材料桩
按成桩方法分:非挤土桩、部分挤土桩、挤土桩
按制作工艺分:预制桩、现场灌注桩
桩基础工程
桩基础工程
静力压桩施工工艺
1、特点:
具有施工无噪音、无振动,节约材料,降低成本,提高施工质量,沉桩速度快等
2、适用范围:
在我国沿海软土地基上较为广泛地采用,适宜于扩建工程和城市内桩基工程施工
桩基础工程
静力压桩施工工艺
3、压桩机械设备:
压桩机有两种类型:
a 机械静力压桩机
b 液压静力压桩机
桩基础工程
静力压桩施工工艺
4、压桩工艺方法:
(1)施工程序:
测量定位→桩机就位→吊桩插桩→桩身对中调直→静压沉桩→接桩→再静压沉桩→终止压桩→切割桩头
桩基础工程
运输
桩基础工程
堆放
桩基础工程
吊桩
任务三 桩基础工程
插桩调直
任务三 桩基础工程
第一次静压沉桩
任务三 桩基础工程
接桩
任务三 桩基础工程
再静压沉桩
任务三 桩基础工程
切割桩头
桩基础工程
静力压桩施工工艺
4、压桩工艺方法:
(2)压桩方法:
将预制桩运至桩机附近堆放,桩机利用自身起重机将其吊入夹持器中,夹持油缸将桩从侧面夹紧,压桩油缸作伸程动作,把桩压入土层中。
桩基础工程
静力压桩施工工艺
4、压桩工艺方法:
(3)桩拼接的方法:
a 浆锚接头 b 焊接接头
环氧树脂粘结
焊接
桩基础工程
静力压桩施工工艺
5、压桩施工要点:
压桩应连续进行,停歇时间不宜过长
压桩的终压控制
纯摩擦桩:终压以设计桩长为控制条件
L>21m的端承摩擦型静压桩:以设计桩长为主,参照终压力
14桩基础工程
静力压桩施工工艺
5、压桩施工要点:
对桩周围土质较差且设计承载力较高的,宜复压1~2次为佳 L<14m的桩,宜连续多次复压,对L<8m的短桩,复压次数应增加
静力压桩单桩竖向承载力,可通过桩的终止压力值大致判断
桩基础工程
现浇混凝土桩施工工艺
1、分类:
现浇混凝土桩
(灌注桩)
钻孔灌注桩
沉管灌注桩
人工挖孔灌注桩
泥浆护壁成孔灌注桩
干作业成孔灌注桩
锤击沉管灌注桩
振动沉管灌注桩
其他型式灌注桩
桩基础工程
现浇混凝土桩施工工艺
分类:
现浇混凝土桩
(灌注桩)
钻孔灌注桩
沉管灌注桩
人工挖孔灌注桩
泥浆护壁成孔灌注桩
干作业成孔灌注桩
锤击沉管灌注桩
振动沉管灌注桩
其他型式灌注桩
桩基础工程
钻孔灌注桩
根据钻孔机械的钻头是否在土壤的含水层中施工
泥浆护壁成孔灌注桩
(钻头在含水层中)
干作业成孔灌注桩
(钻头在地下水位以上)
桩基础工程
现浇混凝土桩施工工艺
分类:
现浇混凝土桩
(灌注桩)
钻孔灌注桩
沉管灌注桩
人工挖孔灌注桩
泥浆护壁成孔灌注桩
干作业成孔灌注桩
锤击沉管灌注桩
振动沉管灌注桩
其他型式灌注桩
桩基础工程
泥浆护壁成孔灌注桩
施工工艺
步骤一:测定桩位、埋设护筒
桩基础工程
泥浆运
输车辆
浆池
步骤二:准备好泥浆和循环设备
循环
设备
任务三 桩基础工程
步骤三:钻孔施工
任务三 桩基础工程
步骤四:放钢筋笼
任务三 桩基础工程
步骤五:水下浇筑混凝土
桩基础工程
(1)泥浆护壁成孔灌注桩
质量要求
护筒中心与桩中心偏差不大于50mm,埋置深度符合要求
泥浆比重应在控制范围之内
孔底沉渣必须设法清除
水下浇筑混凝土应连续施工,导管应始终埋入混凝土中
桩基础工程
现浇混凝土桩施工工艺
分类:
现浇混凝土桩
(灌注桩)
钻孔灌注桩
沉管灌注桩
人工挖孔灌注桩
泥浆护壁成孔灌注桩
干作业成孔灌注桩
锤击沉管灌注桩
振动沉管灌注桩
其他型式灌注桩
桩基础工程
干作业成孔灌注桩
施工工艺
步骤一:场地平整,钻机就位
任务三 桩基础工程
步骤二:钻孔清理
任务三 桩基础工程
步骤三:放钢筋笼
任务三 桩基础工程
步骤四:浇筑混凝土
桩基础工程
干作业成孔灌注桩
质量要求
垂直度允许偏差≤1%
孔底虚土容许厚度不大于100mm
桩位允许偏差值应符合要求
桩基础工程
施工中常遇问题及防止措施
孔壁坍塌
防止措施:此时应保持孔内水位并加大泥浆比重以稳定钻孔的护
壁若坍塌严重,应立即回填粘土,待孔壁稳定后再钻
桩基础工程
施工中常遇问题及防止措施
钻孔偏斜
防止措施:钻孔偏斜时,可提起钻头,上下反复扫钻几次削去硬
土或在孔中回填粘土至偏孔处0.5m以上重新钻进
桩基础工程
施工中常遇问题及防止措施
孔底虚土
防止措施:目前常用的治理虚土的方法是用20kg铁饼人工夯实
桩基础工程
施工中常遇问题及防止措施
断 桩
防止措施:①力争首批混凝土浇灌一次成功;②分析地质情况,
研究解决对策;③严格控制现场混凝土配合比。
桩基础工程
现浇混凝土桩施工工艺
分类:
现浇混凝土桩
(灌注桩)
钻孔灌注桩
沉管灌注桩
人工挖孔灌注桩
泥浆护壁成孔灌注桩
干作业成孔灌注桩
锤击沉管灌注桩
振动沉管灌注桩
其他型式灌注桩
桩基础工程
锤击沉管灌注桩
施工工艺
就位
锤击沉管
放钢筋笼
灌注混凝土
拔钢管
单打灌注桩:
复打扩大灌注桩:
清除污泥
再就位
锤击沉管
放钢筋笼
浇混凝土
拔钢管
任务三 桩基础工程
桩基础工程
锤击沉管灌注桩
质量要求
混凝土强度等级≥C20;混凝土的坍落度、碎石粒径应符合要求
当桩采用跳打法时,中间空出的桩须待邻桩混凝土达到设计强度的50%以后,方可施打
桩位允许偏差值应符合要求
桩基础工程
现浇混凝土桩施工工艺
分类:
现浇混凝土桩
(灌注桩)
钻孔灌注桩
沉管灌注桩
人工挖孔灌注桩
泥浆护壁成孔灌注桩
干作业成孔灌注桩
锤击沉管灌注桩
振动沉管灌注桩
其他型式灌注桩
桩基础工程
振动沉管灌注桩
施工工艺
就位
振动沉管
放钢筋笼
灌注混凝土
拔钢管
单振法:
复振法:
清除污泥
再就位
振动沉管
放钢筋笼
浇混凝土
拔钢管
反插法:
每次拔管高度0.5~1.0m,向下反插深度0.3~0.5m
如此反复进行直至桩管全部拔出地面
任务三 桩基础工程
桩基础工程
振动沉管灌注桩
质量要求
混凝土强度等级≥C20;混凝土的坍落度、骨料粒径应符合要求
在拔管过程中,桩管内应随时保持有不少于2m高度的混凝土
桩位允许偏差值应符合要求
桩基础工程
施工中常遇问题及防止措施
断 桩
瓶 颈 桩
吊 脚 桩
桩尖进
水进泥
桩基础工程
现浇混凝土桩施工工艺
分类:
现浇混凝土桩
(灌注桩)
钻孔灌注桩
沉管灌注桩
人工挖孔灌注桩
泥浆护壁成孔灌注桩
干作业成孔灌注桩
锤击沉管灌注桩
振动沉管灌注桩
其他型式灌注桩
桩基础工程
人工挖孔灌注桩
施工工艺
桩基础工程
人工挖孔灌注桩
施工工艺
一段护壁
钢筋笼
桩基础工程
人工挖孔灌注桩
质量要求
桩孔挖成后应有专人检验,并做好隐蔽验收记录归档
钢筋骨架要保证不变形,钢筋笼吊入孔内后,应与孔壁有保护距离
混凝土坍落度宜在100mm左右,避免离析,须振捣密实
桩位允许偏差值应符合要求
桩基础工程
人工挖孔灌注桩
安全措施
孔下操作人员必须戴安全帽,且必须有监护人员
孔口四周必须设置备护栏,不得在孔口四周1m范围内堆放土石
护壁要高出地面150~200mm
孔内必须设置应急软爬梯,工具应有自动卡紧保险装置
桩基础工程
人工挖孔灌注桩
桩基础工程
哈尔滨一工地2工人挖灌注桩被埋
桩基础工程
桩基础的检测与验收
1、检测方法:
静载试验法(破损试验)、动测法(无破损试验)
2、验 收:
桩基允许偏差:
预制桩:斜桩倾斜度的偏差不得大于倾斜角正切值的15%
灌注桩:桩顶标高至少要比设计标高高出0.5m,每浇筑50m3必有一组试件,小于50m3的桩,每根桩必有一组试件
桩基础工程
桩基础的检测与验收
3、安全技术措施:
施工前应全面检查机械,发现问题及时解决,严禁带病作业
在打桩过程中遇到地坪隆起或下陷时,应及时调整机械
钻孔灌注桩的空尚未浇筑混凝土前,必须用盖板封严;钢管桩打桩后必须及时加盖桩帽;预制桩夯桩后的桩孔必须及时用砂子填灌
压桩时非工作人员应离机10m以外,起重机的起重臂下,严禁站人
