7.4
6.8
0
8.2
8.4
9.2
11.4
0
11.4
屋面防水工程
屋面防水工程

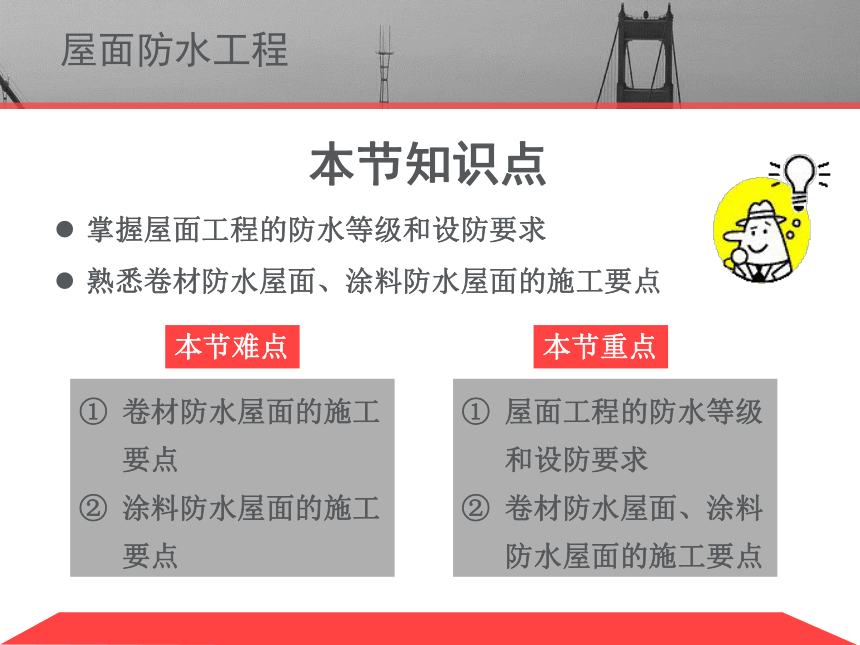

本节知识点
掌握屋面工程的防水等级和设防要求
熟悉卷材防水屋面、涂料防水屋面的施工要点
本节难点
本节重点
屋面工程的防水等级和设防要求
卷材防水屋面、涂料防水屋面的施工要点
卷材防水屋面的施工要点
涂料防水屋面的施工要点
屋面防水工程

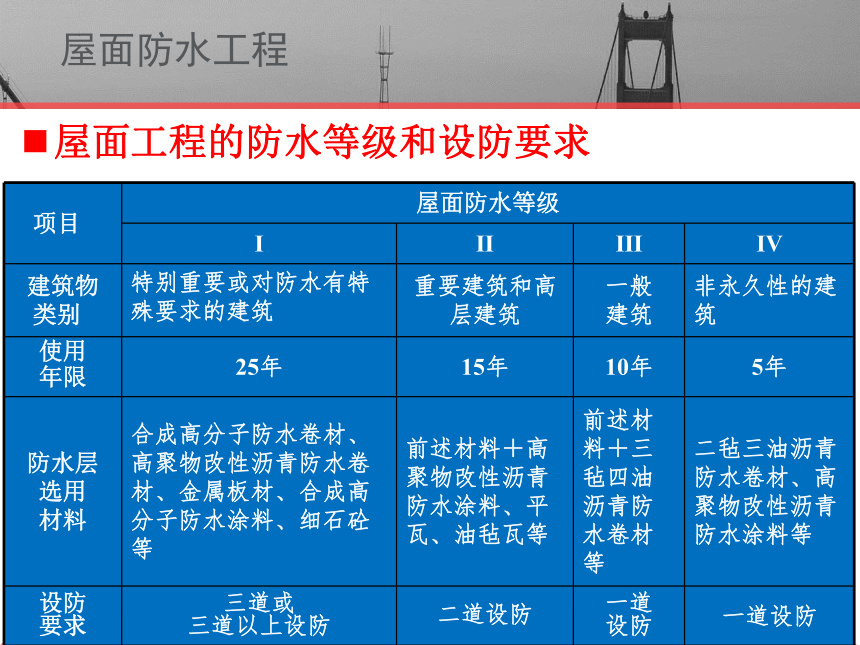

屋面工程的防水等级和设防要求
项目 屋面防水等级
Ⅰ Ⅱ Ⅲ Ⅳ
建筑物 类别 特别重要或对防水有特殊要求的建筑 重要建筑和高层建筑 一般 建筑 非永久性的建筑
使用 年限 25年 15年 10年 5年
防水层 选用 材料 合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石砼等 前述材料＋高聚物改性沥青防水涂料、平瓦、油毡瓦等 前述材料＋三毡四油沥青防水卷材等 二毡三油沥青防水卷材、高聚物改性沥青防水涂料等
设防 要求 三道或 三道以上设防 二道设防 一道 设防 一道设防
屋面防水工程

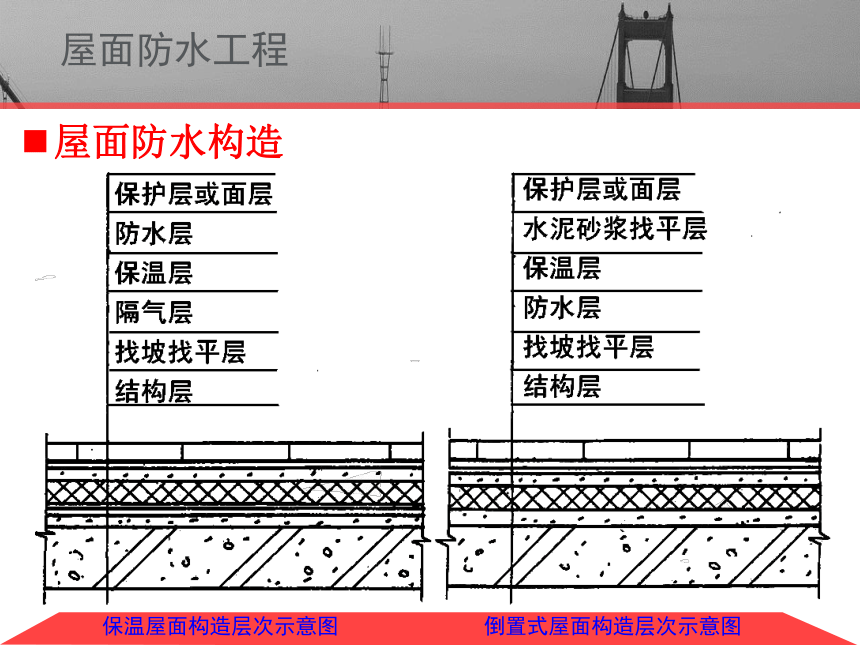

屋面防水构造
保温屋面构造层次示意图 倒置式屋面构造层次示意图
屋面防水工程

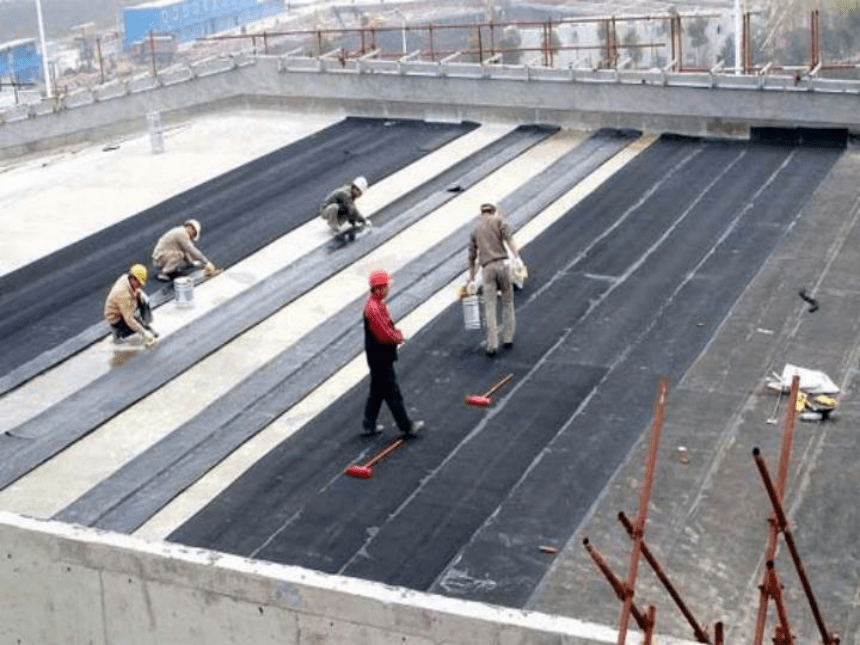

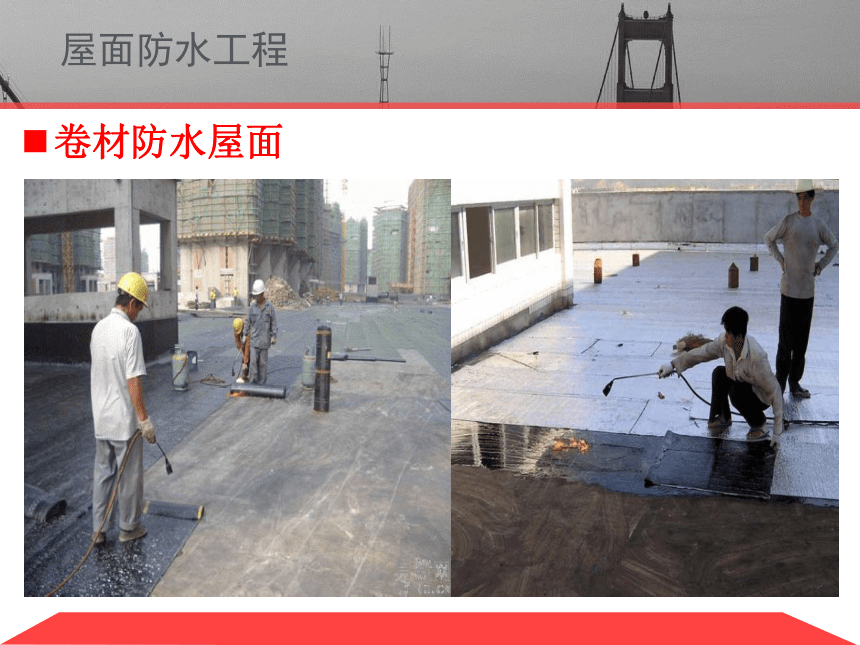

卷材防水屋面
屋面防水工程
屋面防水工程
屋面防水工程
屋面防水工程

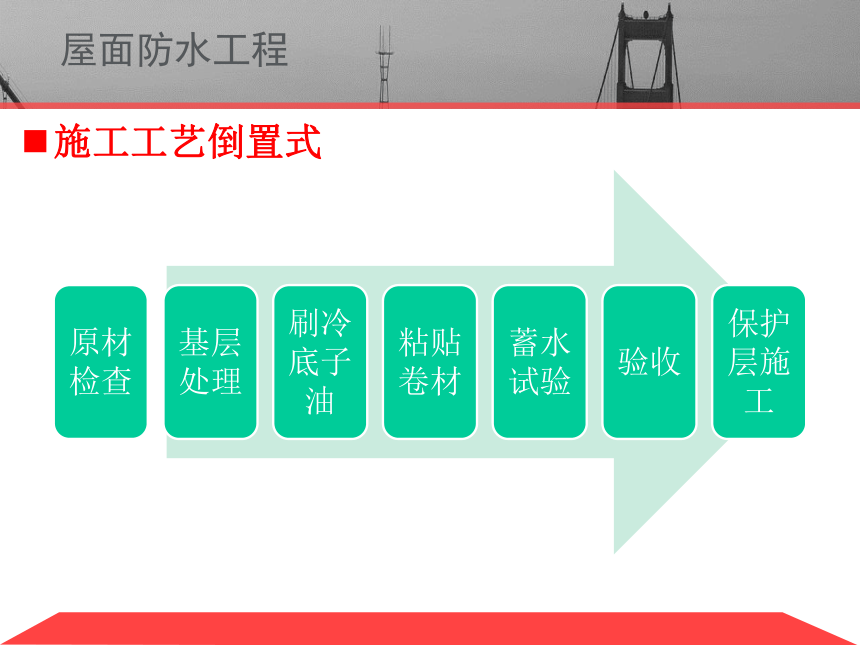

施工工艺倒置式
屋面防水工程

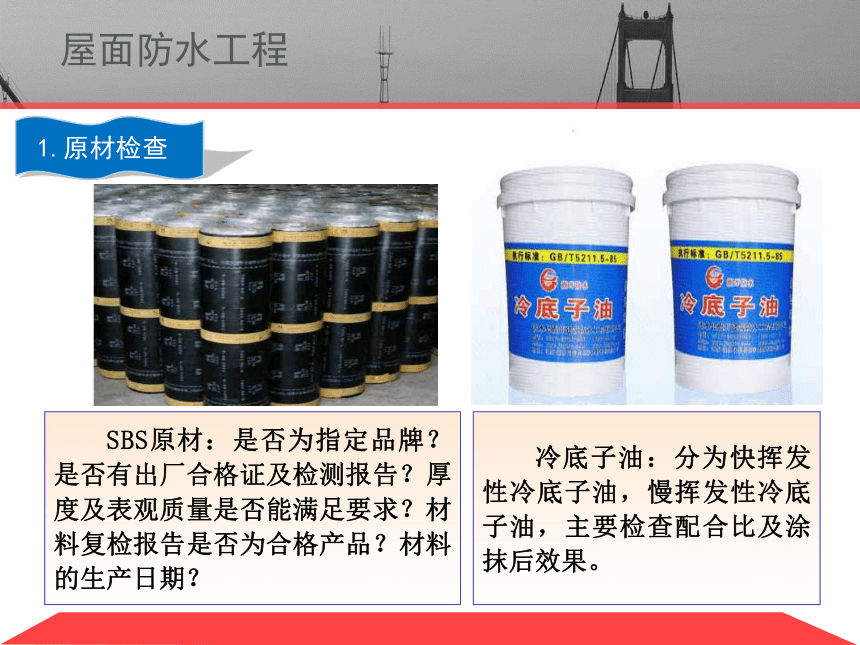

1.原材检查
SBS原材：是否为指定品牌？是否有出厂合格证及检测报告？厚度及表观质量是否能满足要求？材料复检报告是否为合格产品？材料的生产日期？
冷底子油：分为快挥发性冷底子油，慢挥发性冷底子油，主要检查配合比及涂抹后效果。
屋面防水工程

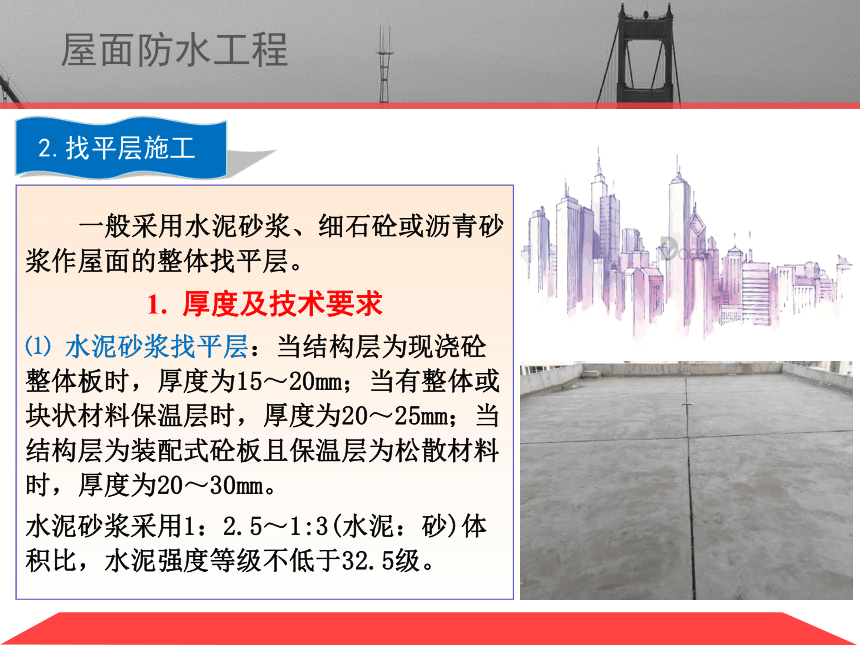

2.找平层施工
一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。
1. 厚度及技术要求
⑴ 水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。
水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。
屋面防水工程

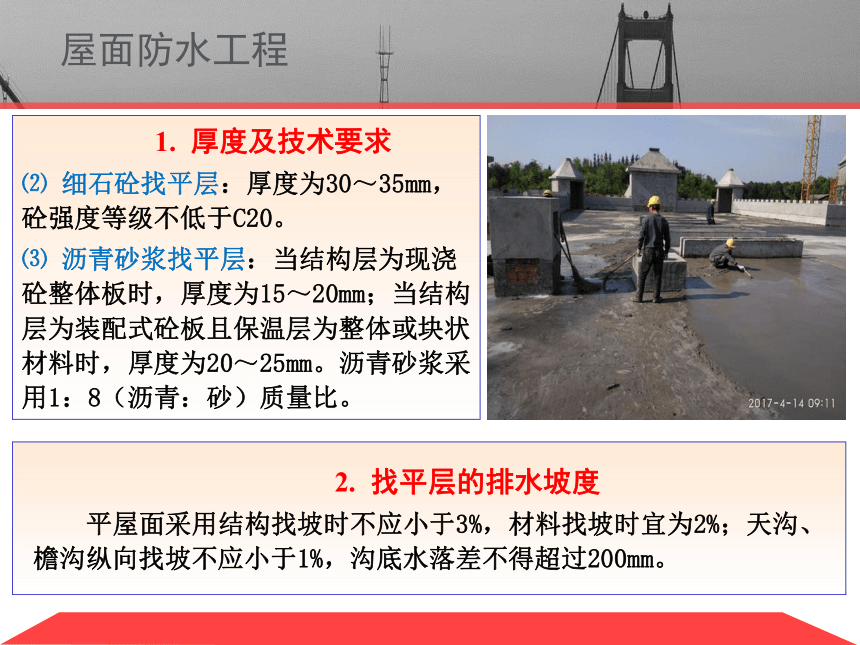

1. 厚度及技术要求
⑵ 细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。
⑶ 沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。沥青砂浆采用1：8（沥青：砂）质量比。
2. 找平层的排水坡度
平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。
屋面防水工程
3.找平层的分格缝
平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。
屋面分格缝的面层处理
屋面防水工程
4.基层处理
基层处理剂(冷底子油)具有较强的渗透性和憎水性，能增强沥青胶结材料与找平层的粘结力。基层处理剂的涂刷一般在找平层干燥后进行，涂刷应薄而均匀、不得有空白、麻点或气泡。
冷底子油施工 汽油稀释的氯丁橡胶沥青胶粘剂
屋面防水工程
基层清理及干燥程度检查
沥青卷材防水层的施工应在屋面其它工程完工后进行。铺设屋面隔气层和防水层前，基层必须干净、干燥。
将一块1m2卷材平坦干铺在找平层上，静置3～4h后掀开检查，找平层覆盖部位无水印即可铺设。
清理基层 铲除灰渣、油污等附着物
屋面防水工程
3.卷材防水层施工
大面积防水卷材施工前，对防水薄弱部位应加铺一层卷材。铺贴时应根据规范及设计要求将卷材裁成相应的形状进行铺贴对所有的阴阳角部位、立面墙与平面交接处做附加层处理，附加层宽度一般为250mm。对凸出基层部位部分做250mm宽附加层。
铺贴附加层
屋面防水工程
屋面防水工程
屋面防水工程
水落口应设在排水沟的最低处，水落口杯与找平层接融处，应留宽20㎜、深20㎜的凹槽，槽内用SBS改性沥青弹性沥青密封膏嵌填严密。上面做2㎜厚的氯丁橡胶改性沥青防水涂膜附加层，并用化纤纺布胎体进行增强。
屋面防水工程
铺贴顺序
铺贴多跨和高低垮屋面时,先远后近,先高后低。
在一个单垮铺贴时,应先铺贴排水比较集中的部位,如（天沟、水落口、檐口），再铺贴附加层，由低向高，使卷材油按流水方向铺贴。
屋面防水工程
屋面防水工程

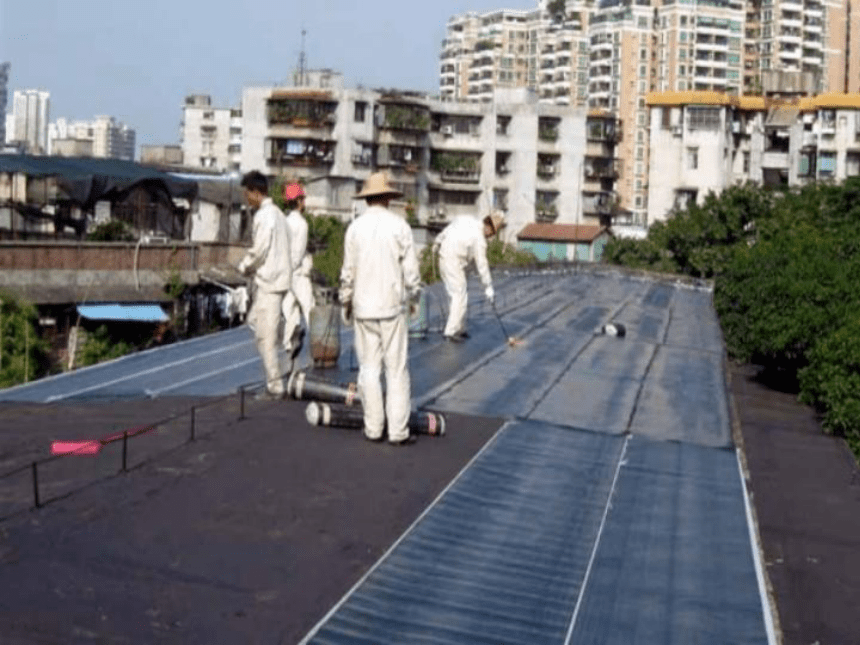

粘贴卷材

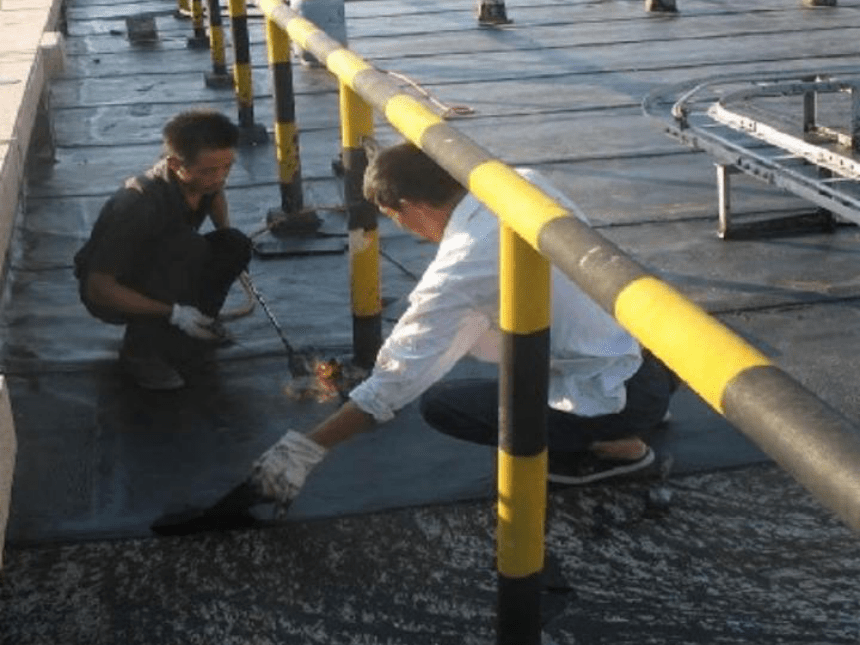

卷材施工时，采用汽油喷灯或专用火焰喷枪直接加热基层与卷材交接处，应在卷材的沥青刚刚熔化时进行滚动铺设，用力应均匀、不窝气。
应随时注意卷材的平整顺直和搭接的宽度。
屋面防水工程
粘贴卷材
其后跟随一人用棉纱团等从中间向两边抹压卷材，排出卷材下面的空气，并用刮刀将溢出的热熔胶刮压接边缝，另一人用压辊压实卷材，使之粘结牢固，表面平展，无皱折现象，铺贴时，应使卷材与基层紧密粘结，避免铺斜、扭曲，仔细压紧、刮平，赶出气泡封严。如发现已铺贴卷材有气泡、空鼓或翘边等现象，应及时进行处理。
屋面防水工程
卷材收口
墙面收口做法
屋面防水工程
4.蓄水试验
屋面防水工程
高聚物改性沥青卷材防水层施工注意事项
高聚物改性沥青卷材可在防水等级为Ⅰ、Ⅱ、Ⅲ级的屋面防水层中使用。Ⅲ级屋面可一道设防，卷材厚度不小于4mm；Ⅱ级屋面应二道设防，卷材厚度不小于3mm；Ⅰ级屋面应三道或三道以上设防，卷材厚度不小于3mm。
1.搭接长度
长边搭接宽度不小于80mm(满粘法)或100mm(空铺、点粘、条粘法)；短边搭接宽度不小于80mm(满粘法)或100mm(空铺、点粘、条粘法)。
SBS卷材的长边搭接
屋面防水工程
2.热溶法施工
热熔法不需涂刷胶粘剂，直接用火焰烘烤后与基层粘贴，能降低造价，当气温较低或基层略有湿气时尤为合适。
热溶法施工
3.冷粘法施工
冷粘法施工
卷材铺贴时边涂刷胶粘剂边向前滚铺卷材，并及时辊压密实。卷材的接缝既可用胶结剂粘合，也可用汽油喷灯加热熔接。
屋面防水工程
4.节点处理
找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。内部排水的落水口周围，找平层应做成略低的凹坑。
高低跨变形缝处理 伸出屋面管道防水处理 直式水落口
屋面防水工程
涂膜防水屋面
涂膜防水屋面是以高分子合成材料为主体的涂料，涂布在经嵌缝处理的屋面找平层上，形成具有防水效能的坚韧涂膜。
1.板缝嵌缝
（1）嵌缝油膏和胶泥
油膏有两类，一类是沥青油膏、橡胶沥青油膏、塑料油膏等，一般采用冷嵌施工；另一类是聚氯乙烯胶泥，由聚氯乙烯树脂、煤焦油为主剂，掺入增塑剂、稳定剂和填充料，在现场边加热边搅拌，在130～1400C保持5～10min塑化而成，为热嵌施工。
屋面防水工程
（2）嵌缝施工
冷嵌油膏宜用嵌缝枪或将油膏切割成条，随切随嵌，用力压实嵌密，接槎做成斜槎。
热嵌胶泥应自下而上进行，温度不低于1100C，先嵌垂直于屋脊的板缝，后嵌平行于屋脊的板缝，在灌垂直于屋脊的板缝时，凡与平行于屋脊板缝的交叉处两侧各灌150mm，并留成斜槎。油膏的覆盖宽度应超出板缝每边不少于20mm。
挤出枪嵌填
密封材料热灌法施工
屋面防水工程
2.防水涂料施工
涂料施工一般采用手工抹压、涂刷或喷涂等方法进行。涂膜应根据防水涂料的品种分遍涂布，防水层与基层粘结牢固、表面平整、涂刷均匀，无流淌、皱折、鼓泡、露胎体和翘边等缺陷，上一层涂层干燥成膜后方可涂后一遍涂料，不可一次涂成。
手工抹压涂刷 涂刷均匀 表面平整
屋面防水工程
胎体增强材料的铺设
屋面坡度小于15%时胎体增强材料平行于屋脊铺设，屋面坡度大于15%时应垂直于屋脊铺设，胎体长边搭接宽度不小于50mm，短边搭接宽度不小于70mm，上下层不得相互垂直铺设，搭接缝应错开不小于幅宽的1/3。
在涂层结膜硬化前，不得在其上行走或堆放物品。
雨天或涂层干燥结膜前可能下雨刮风时不得施工，不宜在气温高于35°及日均气温在5°以下时施工。
屋面防水工程
刚性防水屋面
刚性防水屋面常采用普通细石砼防水屋面，适用于防水等级为Ⅰ～Ⅲ级的屋面防水，不能用于设有松散材料保温层的屋面、受较大震动或冲击的屋面和坡度大于15%的屋面。
1.一般规定
⑴砼：细石砼防水屋面的厚度不小于40mm，砼强度等级不低于C20，每立方米砼水泥用量不少于330kg，水灰比不大于0.55。
粗骨料最大粒径不大于15mm，含泥量不大于1%，细骨料含泥量不大于2%，优先采用普通硅酸盐水泥，强度等级不低于42.5级，不得使用火山灰水泥，砼应机械搅拌、机械振捣。
屋面防水工程
⑵分格缝：细石砼防水屋面的厚度不小于40mm，砼强度等级不低于C20，每立方米砼水泥用量不少于330kg，水灰比不大于0.55。
粗骨料最大粒径不大于15mm，含泥量不大于1%，细骨料含泥量不大于2%，优先采用普通硅酸盐水泥，强度等级不低于42.5级，不得使用火山灰水泥，砼应机械搅拌、机械振捣。
⑶配筋：细石砼防水屋面应配置φ4～6、间距100～200mm的双向钢筋网片，位置以居中偏上为宜。钢筋网片在分格缝处应断开，钢筋保护层不小于10mm。
屋面防水工程
⑷隔离层：为减少结构变形和温度应力对防水层的不利影响，应在防水层与基层之间设置隔离层，让防水层能自由伸缩并提高抗伸缩变形能力。隔离层一般采用铺一层5～8mm干细砂滑动层并干铺一层卷材，或在找平层上直接铺塑料薄膜的方法。
⑸与立墙及突出屋面结构的连接：刚性防水层应在与女儿墙等立墙及突出屋面结构部位留设缝隙，并用柔性密封材料进行处理，防止刚性防水层的温度变形推裂女儿墙。
屋面防水工程
2.细石砼防水层施工
细石砼防水层施工
一个分格缝内的砼须一次浇完，不得留施工缝。浇筑砼时应保证钢筋网片设置在防水层中部，砼应机械振捣密实，表面泛浆后抹平，收水后再次压光。
细石砼防水层的施工气温宜为5～350C，不得在负温和烈日暴晒下施工。防水层砼浇筑后，应及时养护，养护时间不少于14天。
