(共25张PPT)

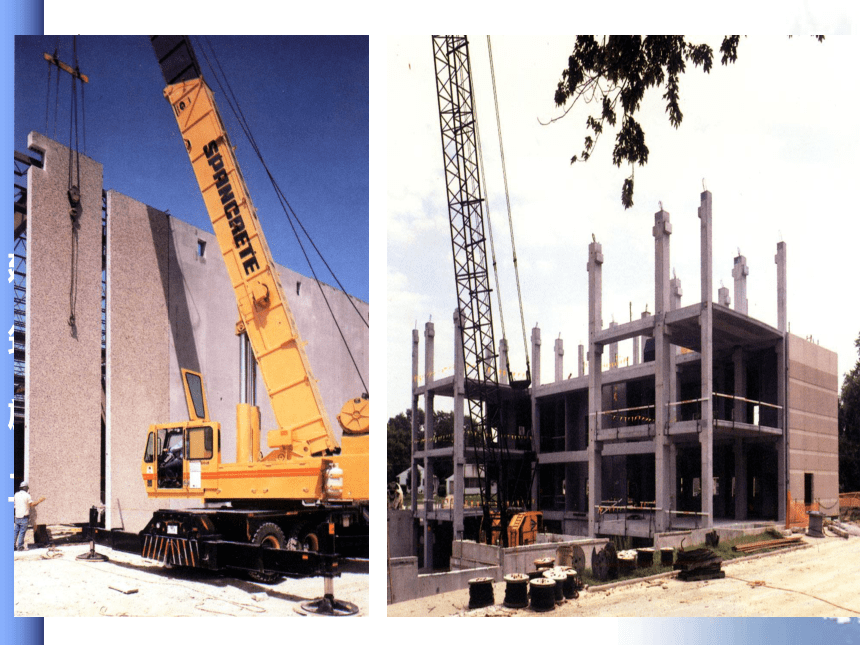

多层房屋结构吊装
按功能有：多层工业厂房；
多层民用建筑；
按结构有：装配式框架结构
装配式墙板结构。

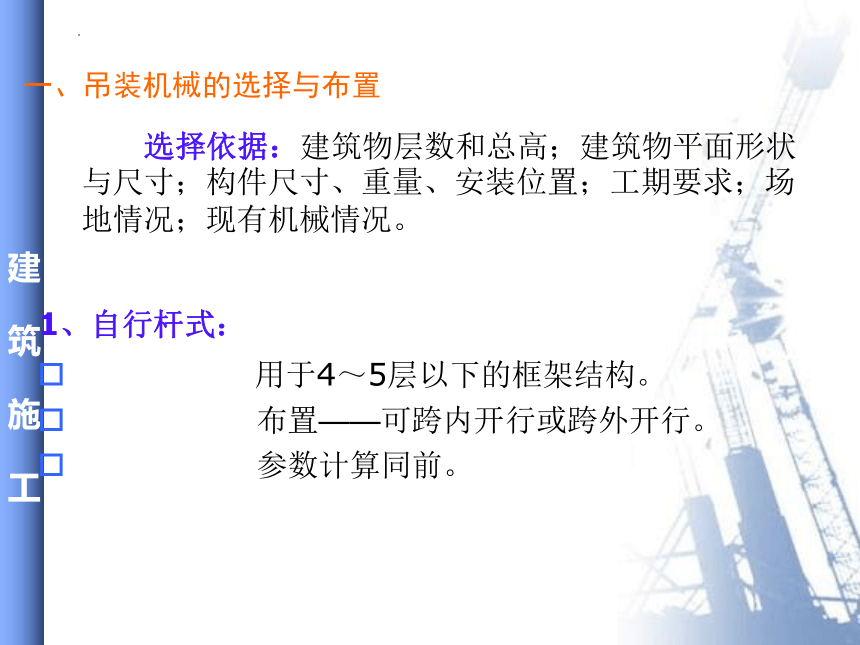

一、吊装机械的选择与布置
选择依据：建筑物层数和总高；建筑物平面形状与尺寸；构件尺寸、重量、安装位置；工期要求；场地情况；现有机械情况。
1、自行杆式：
用于4～5层以下的框架结构。
布置——可跨内开行或跨外开行。
参数计算同前。

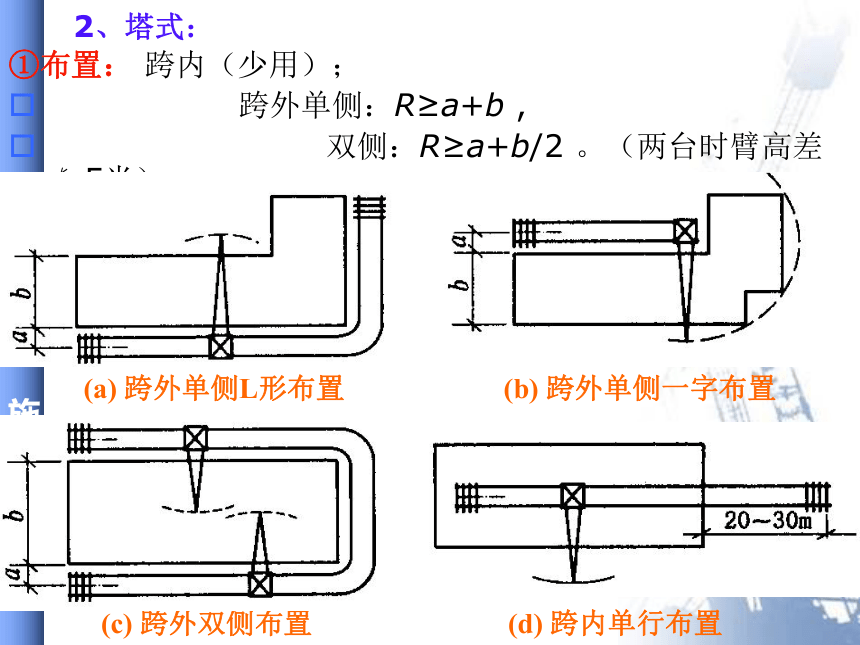

2、塔式：
①布置： 跨内（少用）；
跨外单侧：R≥a+b ,
双侧：R≥a+b/2 。（两台时臂高差≮5米）
(b) 跨外单侧一字布置
(d) 跨内单行布置
(a) 跨外单侧L形布置
(c) 跨外双侧布置
②型号选择：
a、分别找出不同部位的起重量Qi及所对应的Ri
b、找出Mmax
c、 选机械： M≥Mmax ；Q≥Qmax ；R≥Rmax ,轨行式R≥a+b； H≥h1+h2+h3+h4
塔式起重机工作参数计算简图

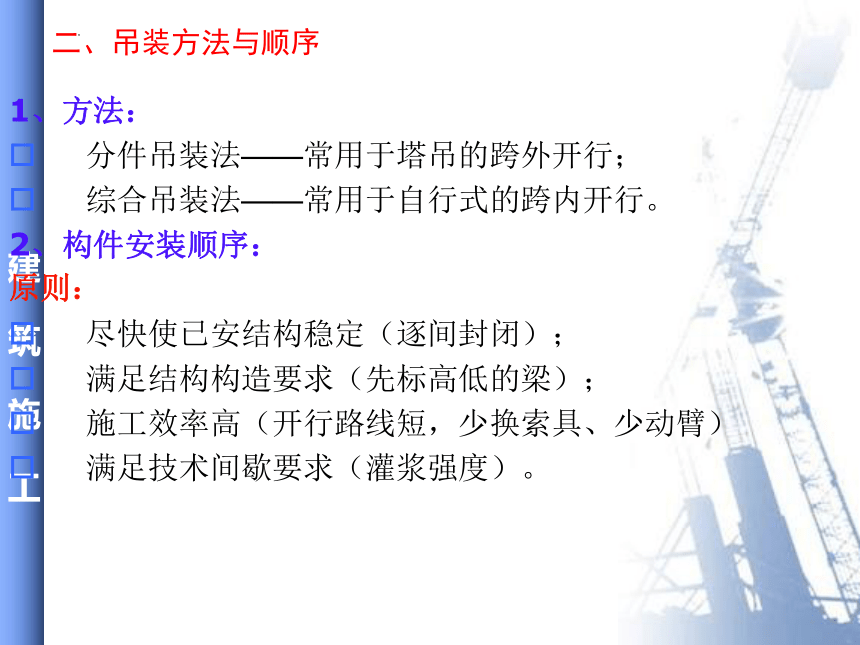

二、吊装方法与顺序
1、方法：
分件吊装法——常用于塔吊的跨外开行；
综合吊装法——常用于自行式的跨内开行。
2、构件安装顺序：
原则：
尽快使已安结构稳定（逐间封闭）；
满足结构构造要求（先标高低的梁）；
施工效率高（开行路线短，少换索具、少动臂）
满足技术间歇要求（灌浆强度）。
①分件吊装
分层大流水：
第一层全部柱→第一层全部梁→全部板→第二层重复
一层
二层
三层
一段
二段
三段

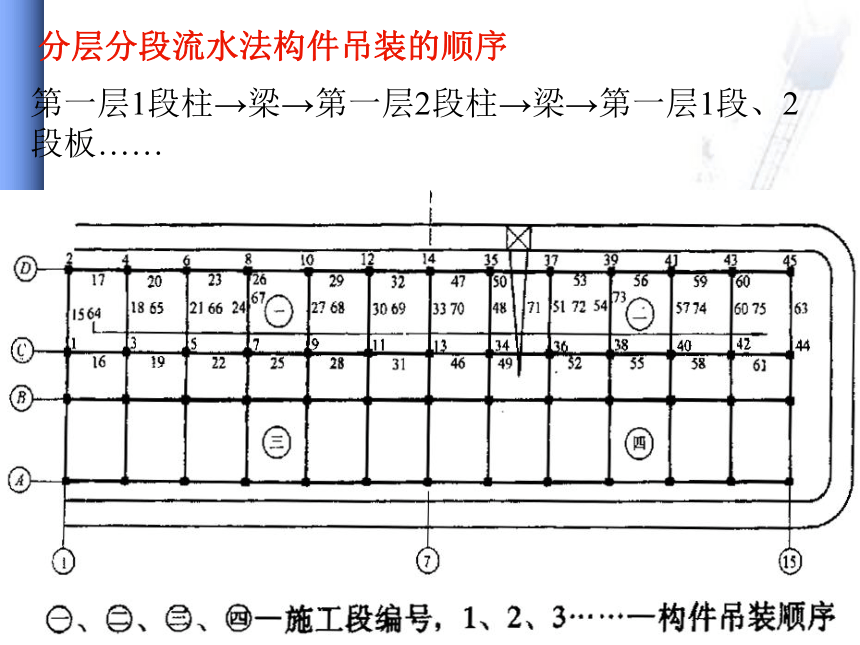

第一层1段柱→梁→第一层2段柱→梁→第一层1段、2段板……
分层分段流水法构件吊装的顺序
②综合吊装法（节间吊装法）
柱分层制作：
一层第一间柱、梁、板→一层第二间→第二层第一段…
三层
一段
二段
三段
二层
一层
柱整根制作：第一节间柱→第一层梁、板→第二层梁、板→第二节间
用综合吊装法的构件安装顺序
三、构件布置
布置位置：
跨内布置——综合吊装法；
跨外布置——分件吊装法。
布置方向——可纵向、斜向、横向。
布置原则：
重近轻远；
避免二次搬运；
减少吊运距离；
分类、分型号单独存放。
多层厂房吊装的现场构件布置图
楼板堆放
墙板堆放
梁、柱堆放
用爬塔安装框架结构的平面布置图
履带式起重机跨内开行的构件平面布置
四、结构吊装
柱子钢筋加套管保护；
吊装位置准确，校正后及时焊接并对称等速施焊；
接头混凝土强度提高一级，防止开裂（捻缝处理）；
接头方法——榫接、浆锚、整体式；
柱根处接头混凝土强度达到75%后吊上一层。
榫式接头
浆锚接头
第五节 网架结构安装
网架安装方法：
整体吊装法
分条、分块吊装法
高空滑移法
整体提升法
整体顶升法
一、网架整体吊装法
1、四根拔杆吊装
平面图
立面图
2、六根拔杆吊装
3、四台起重机吊装
三、网架分条、分块安装法
1、分条安装
立面布置图
平面布置图
2、分块吊装法
三、滑移法
1、逐条滑移法
2、逐条积累滑移法
