隔墙工程施工
隔墙工程施工

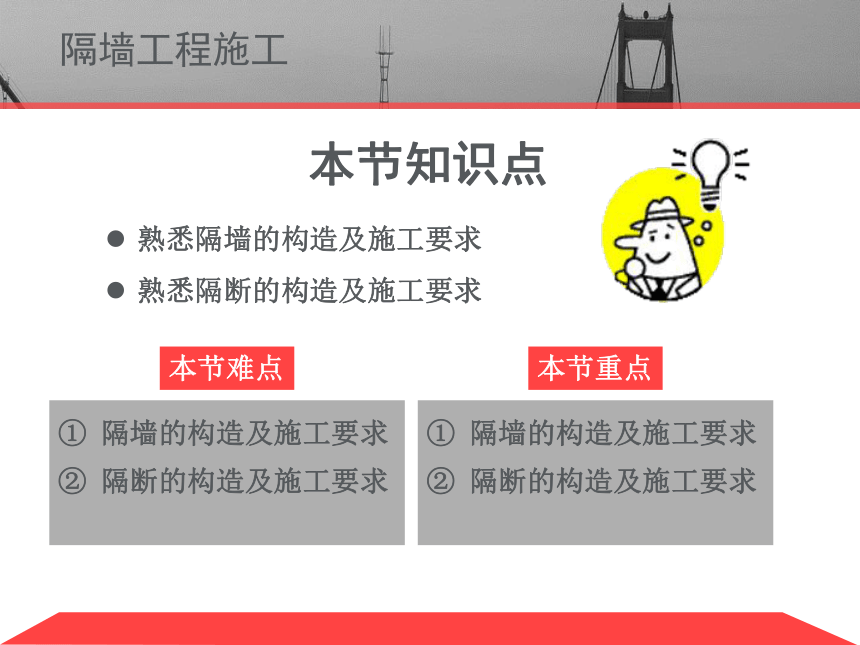

本节知识点
熟悉隔墙的构造及施工要求
熟悉隔断的构造及施工要求
本节难点
本节重点
隔墙的构造及施工要求
隔断的构造及施工要求
隔墙的构造及施工要求
隔断的构造及施工要求
隔墙工程施工

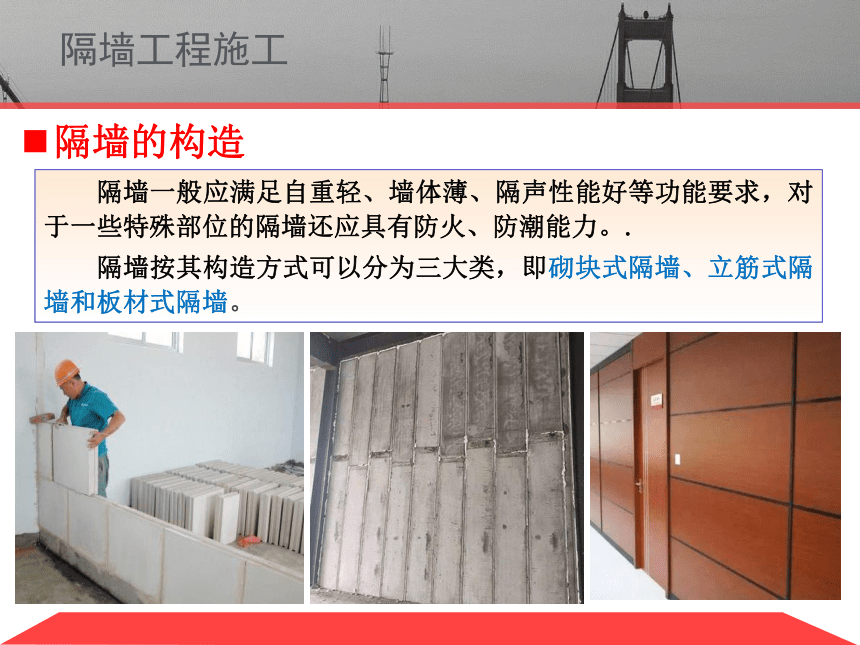

隔墙的构造
隔墙一般应满足自重轻、墙体薄、隔声性能好等功能要求，对于一些特殊部位的隔墙还应具有防火、防潮能力。.
　　隔墙按其构造方式可以分为三大类，即砌块式隔墙、立筋式隔墙和板材式隔墙。
隔墙工程施工

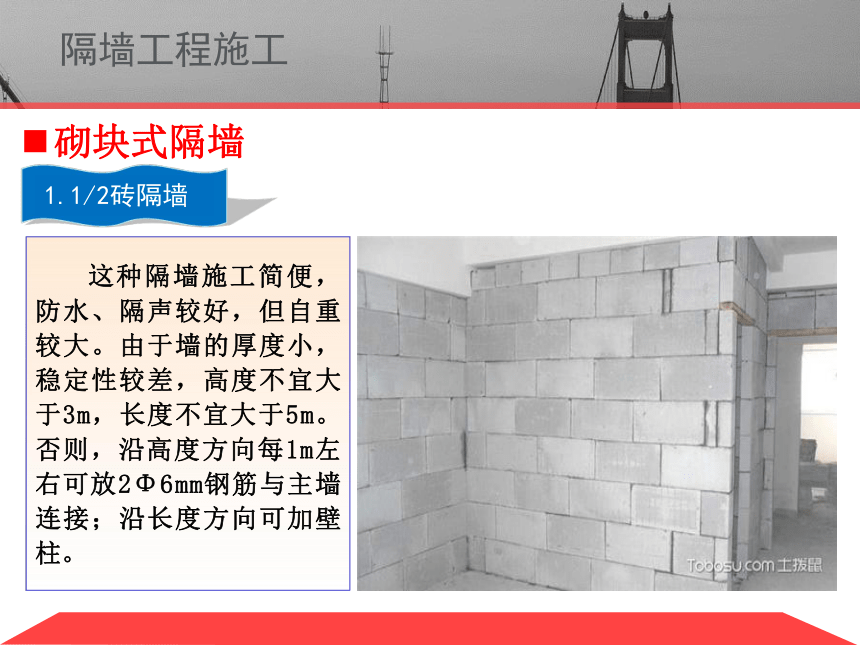

砌块式隔墙
1.1/2砖隔墙
这种隔墙施工简便，防水、隔声较好，但自重较大。由于墙的厚度小，稳定性较差，高度不宜大于3m，长度不宜大于5m。否则，沿高度方向每1m左右可放2Φ6mm钢筋与主墙连接；沿长度方向可加壁柱。
隔墙工程施工
2.1/4砖隔墙
1/4砖隔墙节省面积，适用于砌小面积的墙。砌筑砂浆常用M10号。面积较大时，沿长度方向每1m左右可加设与墙同厚的细石混凝土小立柱，内配2Φ10mm钢筋，上下与楼板或地面垫层锚固，沿高度方向每1m左右放1Φ6mm钢筋与主墙连牢。墙面上开设门洞时，门框最好到顶，门上部可钉灰板条抹灰。
隔墙工程施工
3.空心砖隔墙
空心砖隔墙可减轻墙体自重，一般以整砖砌筑，不足整砖的部位用实心砖填充。
　　空心砖的孔一般上下可贯通，以利插入钢筋，横向插筋需要用过梁砖，其上面或下面有凹槽。
　　空心砖插筋后可灌细石混凝土或水泥砂浆，使插筋部位有类似构造柱和构造梁的功能。
隔墙工程施工

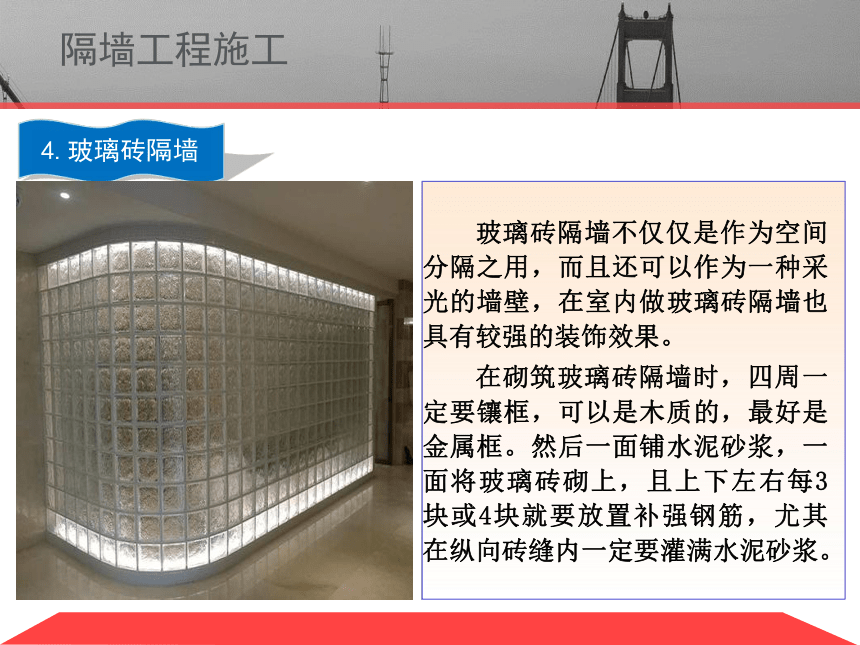

4.玻璃砖隔墙
玻璃砖隔墙不仅仅是作为空间分隔之用，而且还可以作为一种采光的墙壁，在室内做玻璃砖隔墙也具有较强的装饰效果。
　　在砌筑玻璃砖隔墙时，四周一定要镶框，可以是木质的，最好是金属框。然后一面铺水泥砂浆，一面将玻璃砖砌上，且上下左右每3块或4块就要放置补强钢筋，尤其在纵向砖缝内一定要灌满水泥砂浆。
隔墙工程施工
立筋式隔墙
立筋式隔墙是指那些主要由龙骨(骨架)和墙面材料组成的轻质隔墙。常用的隔墙龙骨有木龙骨和金属龙骨两种。
　　另外，一些利用工业废料和地方材料制成的龙骨也常有使用，诸如石棉水泥骨架、浇注石膏骨架、水泥刨花板骨架等等。
木龙骨隔墙
金属龙骨隔墙
隔墙工程施工
板材式隔墙
板材式隔墙是指那些不用骨架、厚度较大且高度等于隔墙总高(通常为室内净高)的板材拼装成的隔墙。在必要时，也可按一定间距设置一些竖向龙骨，以提高其稳定性。
　　板材式隔墙所用的板材是各种厚板。常用的有加气混凝土条板、石膏空心条板、碳化石灰板、石膏珍珠岩板以及各种各样的复合板。
隔墙工程施工
隔断的构造
1.门套式与通透式隔断
这两种隔断的共同特点是：通体与四壁相接，与整个室内装修同时制作，是室内装修的一个重要组成部分，并成为两个空间共享的艺术作品，使两个不同的区域能够有机地联系在一起，使不同空间的居室风格达到完美的统一，空间更加充满活力。
隔墙工程施工
欧式风格的隔断
隔墙工程施工
纯中式的隔断
隔墙工程施工
2.活动式隔断
拼装式隔断
它由若干独立的隔扇拼装而成。因为没有导轨和滑轮，不能左右移动，要一扇一扇地安装和拆卸。隔断的上部安装一个通长的固定槽，用螺钉固定在平顶上。固定槽的形式有槽形和T形两种。固定槽有木制和钢制两种。
隔墙工程施工
直滑推拉式隔断
直滑推拉式隔断的隔扇可以是独立的，也可以利用铰链连接到一起。
　　支承构造的滑轮固定在隔扇的下端，与地面轨道共同构成下部支承点，并起转动或移动隔扇的作用。
　　轨道的断面多数为凹槽形，滑轮为两轮或四轮一个小车组。滑轮可以用螺栓固定在隔扇上，也可以用连接板固定在隔扇上。
隔墙工程施工
折叠式隔断
折叠式隔断可以随意展开和收拢，主要由轨道、滑轮和隔扇三部分组成。其结构一般采用悬吊导向式固定结构，将隔扇顶部的滑轮和轨道与上部悬吊系统相连，由此承受整个隔断的重量。
　　为了保证隔断具有较好的隔音性能，必须处理好隔扇与隔扇之间、隔扇与楼地面之间以及隔扇与洞口两侧间的缝隙。
