索具设备
索具设备

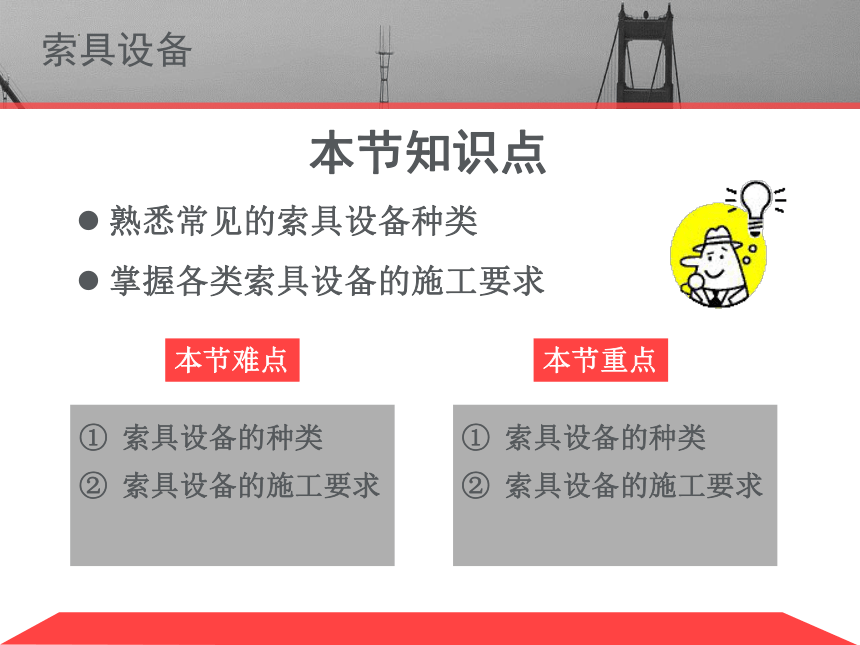

本节知识点
熟悉常见的索具设备种类
掌握各类索具设备的施工要求
本节难点
本节重点
索具设备的种类
索具设备的施工要求
索具设备的种类
索具设备的施工要求
索具设备
索具设备
索具设备
索具设备
结构安装工程的概念

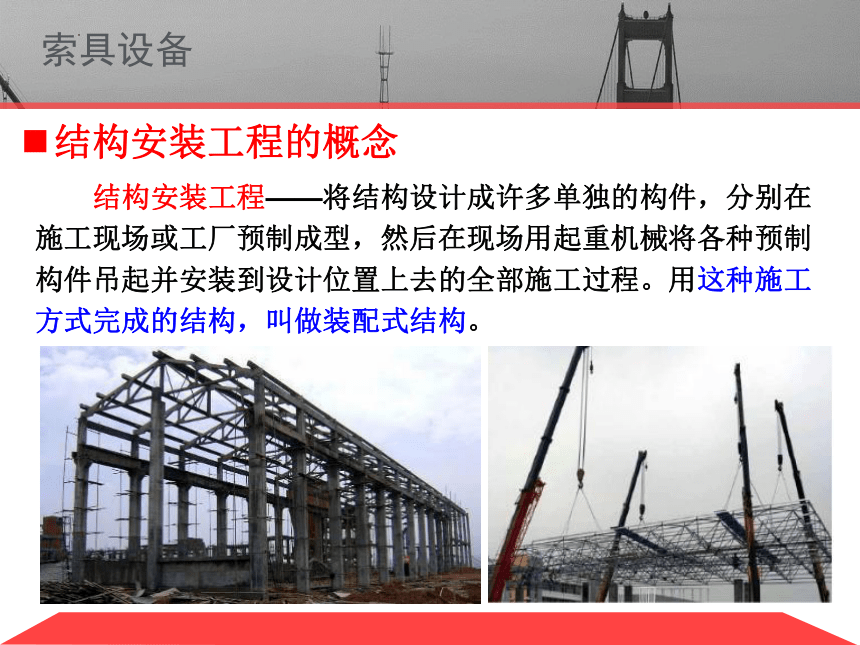

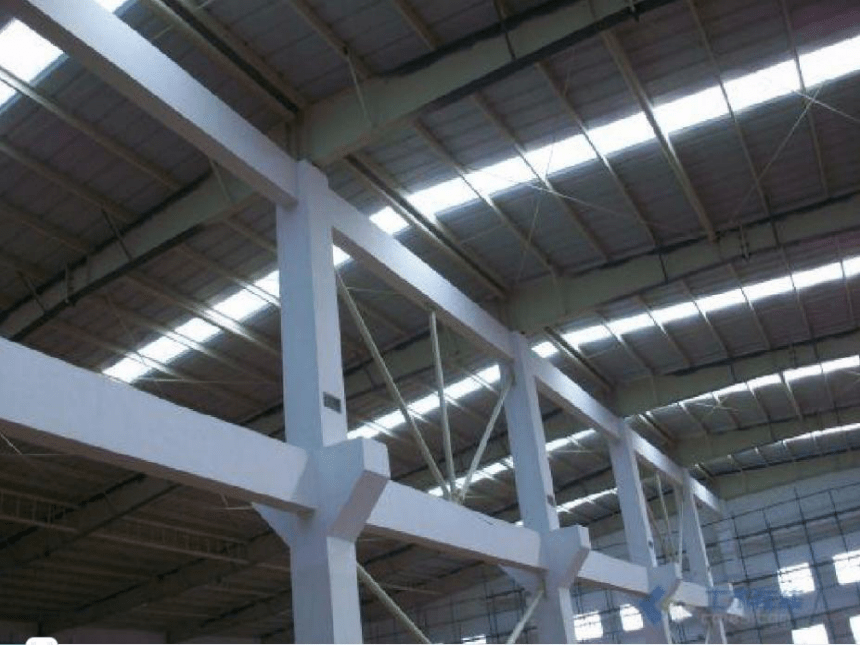

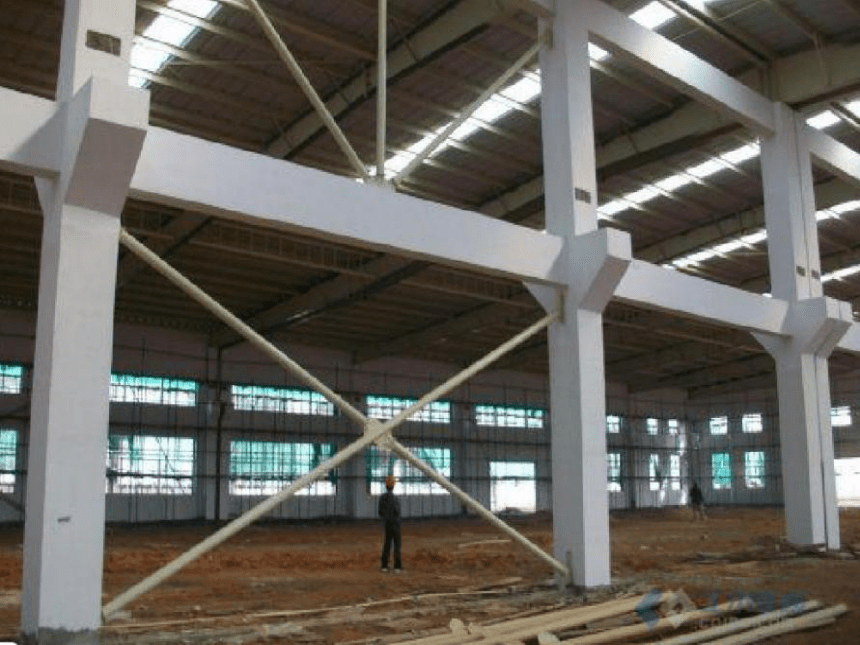

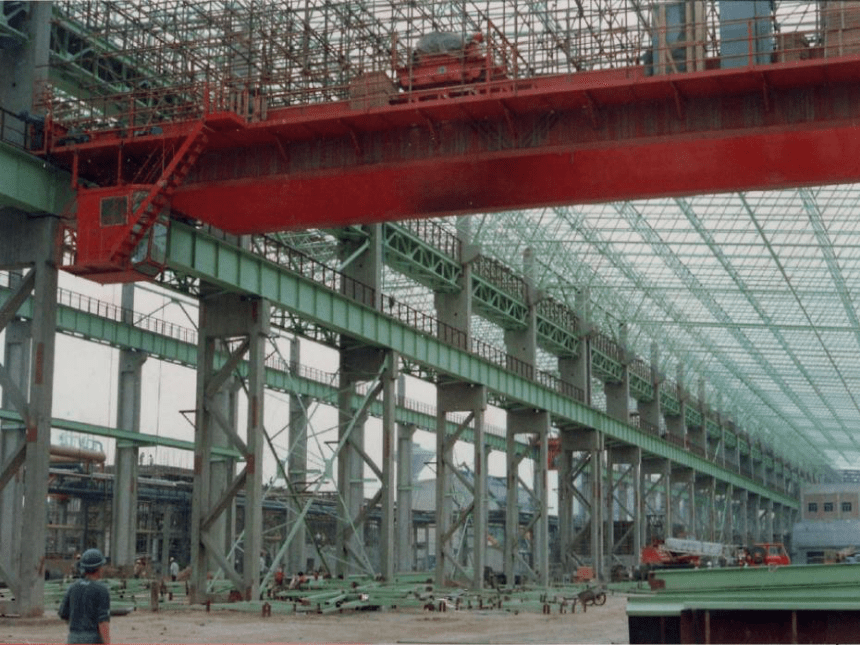

结构安装工程——将结构设计成许多单独的构件，分别在施工现场或工厂预制成型，然后在现场用起重机械将各种预制构件吊起并安装到设计位置上去的全部施工过程。用这种施工方式完成的结构，叫做装配式结构。
索具设备

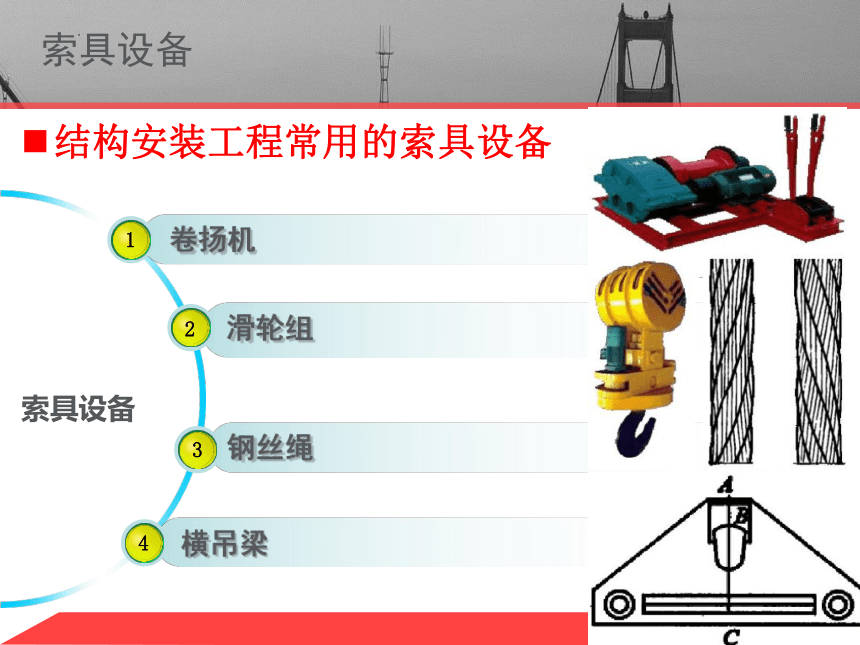

结构安装工程常用的索具设备
1
2
3
4
卷扬机
滑轮组
横吊梁
钢丝绳
索具设备
索具设备
1.卷扬机的种类
建筑施工中常用的电动卷扬机有快速和慢速两种。慢速卷扬机主要用于吊装结构，冷拉钢筋和张拉预应力筋；快速卷扬机主要用于垂直运输和水平运输以及打桩作业。
快速卷扬机又分为单筒和双筒两种，起重能力在0.5～50KN，速度20～43m/min。
慢速卷扬机多为单筒，起重能力在3～20KN，速度8～9.6m/min。
卷扬机
索具设备
2.卷扬机的固定方法
卷扬机必须用地锚予以锚固，以防工作时发生滑动或倾覆。根据受力的大小，固定卷扬机的常用方法有螺栓锚固法、立桩锚固法、水平锚固法和压重锚固法。
索具设备
滑轮组
滑轮组是由一定数量的定滑轮和动滑轮及绕过它们的绳索组成，具有省力和改变力的方向的功能。滑车组起重省力的多少，主要取决于工作线数和滑动轴承的摩阻力大小。
滑车组中共同负担构件重量的绳索根数称为工作线数，也就是在动滑轮上穿绕的绳索根数。滑轮组的名称以滑轮组的定滑轮和动滑轮的数目来表示。
索具设备
钢丝绳
结构安装用的钢丝绳的规格有6×19和6×37（6股，每股由19或37根钢丝捻成）。
6×19：钢丝粗、较硬，不易弯曲，多用作缆风绳；
6×37：钢丝细、较柔软，多用作起重吊索。
索具设备
钢丝绳的安全系数
用作缆风绳3.5
用于人工起重设备4.5
用于电动起重设备5～6
用作吊索且无弯曲时6～7
用作捆绑吊索8～10
用作载人升降机14
索具设备
横吊梁
横吊梁常用于柱和屋架的吊装，用横吊梁吊柱易使柱身保持垂直、便于安装；用横吊梁吊屋架可降低起吊高度，减少吊索的水平分力对屋架的压力。常用的见下图：
索具设备
其他吊装工具
索具设备
吊装工程十不吊
超负荷不吊；
歪拉斜吊不吊；
指挥信号不明不吊；
安全装置失灵不吊；
重物起过人头不吊；
光线阴暗看不清不吊；
埋在地下的物件不吊；
吊物上站人不吊；
捆绑不牢不稳不吊；
重物边缘锋利无防护措施不吊。
