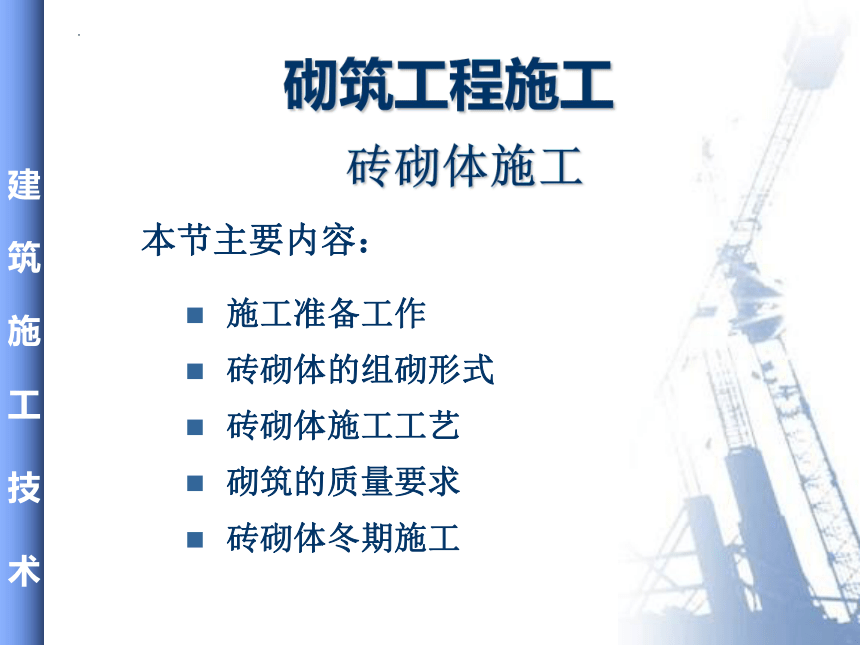

砖砌体施工
本节主要内容：
施工准备工作
砖砌体的组砌形式
砖砌体施工工艺
砌筑的质量要求
砖砌体冬期施工
砌筑工程施工
一、施工准备工作
1.砖的准备
（1）普通粘土砖、灰砂砖、粉煤灰砖
240×115×53 单位mm
（2）烧结多孔砖（承重），烧结空心砖（非承重）

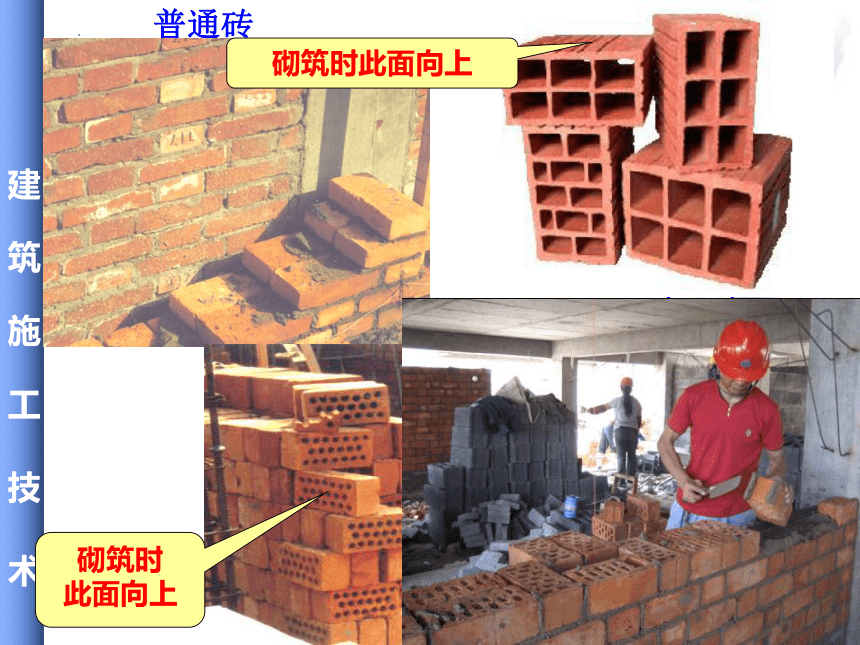

普通砖
多孔粘土砖
砌筑时
此面向上
空心砖
砌筑时此面向上

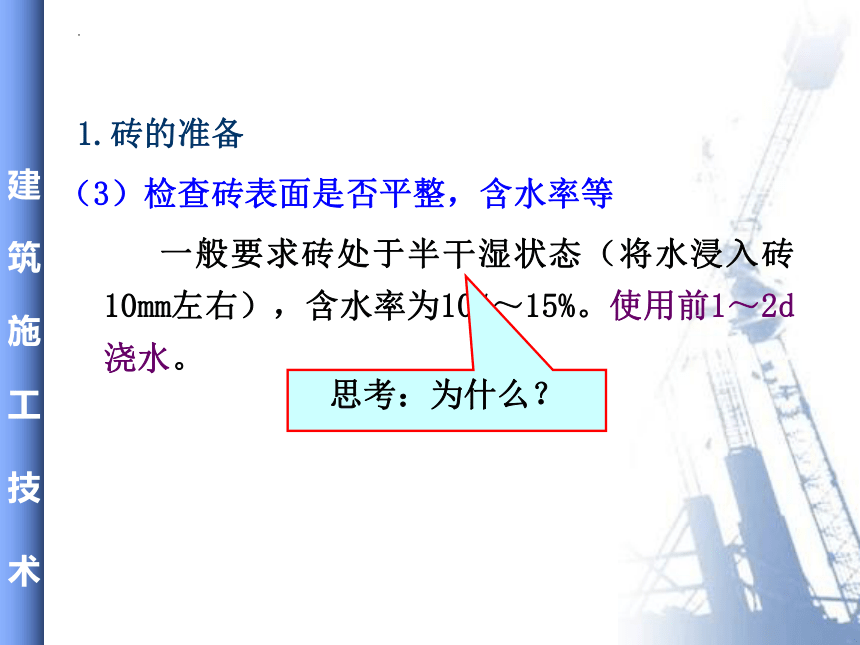

1.砖的准备
（3）检查砖表面是否平整，含水率等
一般要求砖处于半干湿状态（将水浸入砖10mm左右），含水率为10%～15%。使用前1～2d浇水。
思考：为什么？

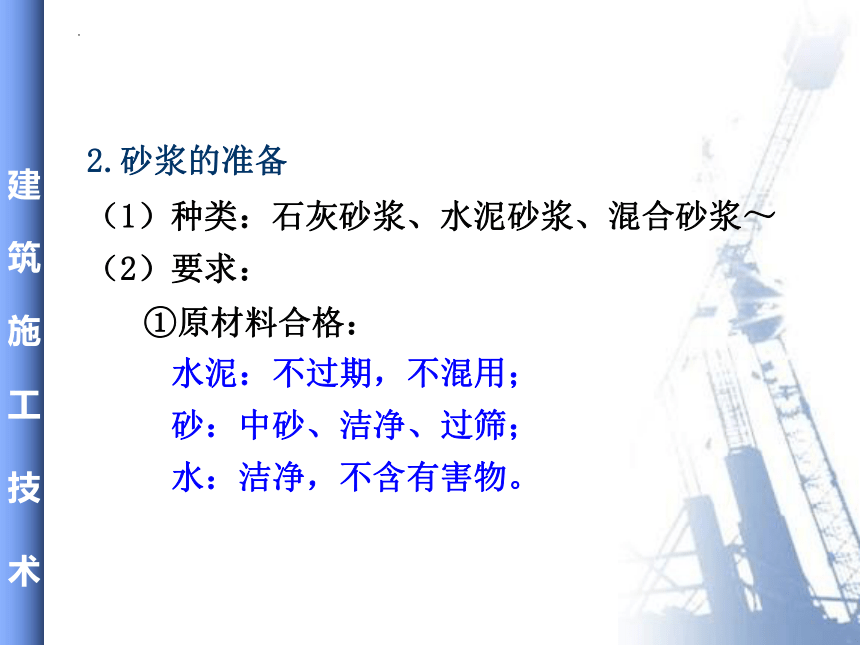

2.砂浆的准备
（1）种类：石灰砂浆、水泥砂浆、混合砂浆～
（2）要求：
①原材料合格：
水泥：不过期，不混用；
砂：中砂、洁净、过筛；
水：洁净，不含有害物。

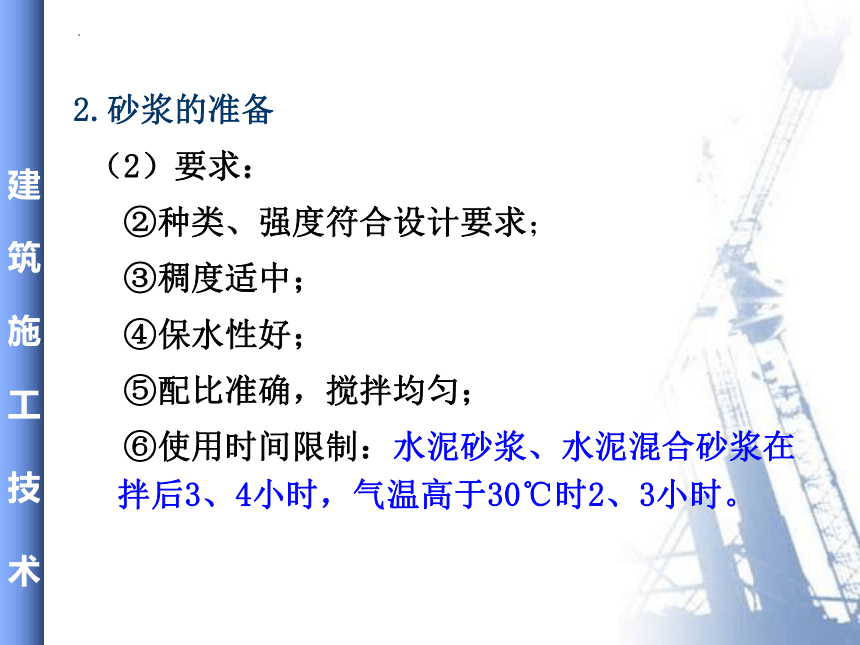

2.砂浆的准备
（2）要求：
②种类、强度符合设计要求；
③稠度适中；
④保水性好；
⑤配比准确，搅拌均匀；
⑥使用时间限制：水泥砂浆、水泥混合砂浆在拌后3、4小时，气温高于30℃时2、3小时。
3.施工机具的准备
组织垂直和水平运输机械，搅拌机械，准备脚手架，砌筑工具等。

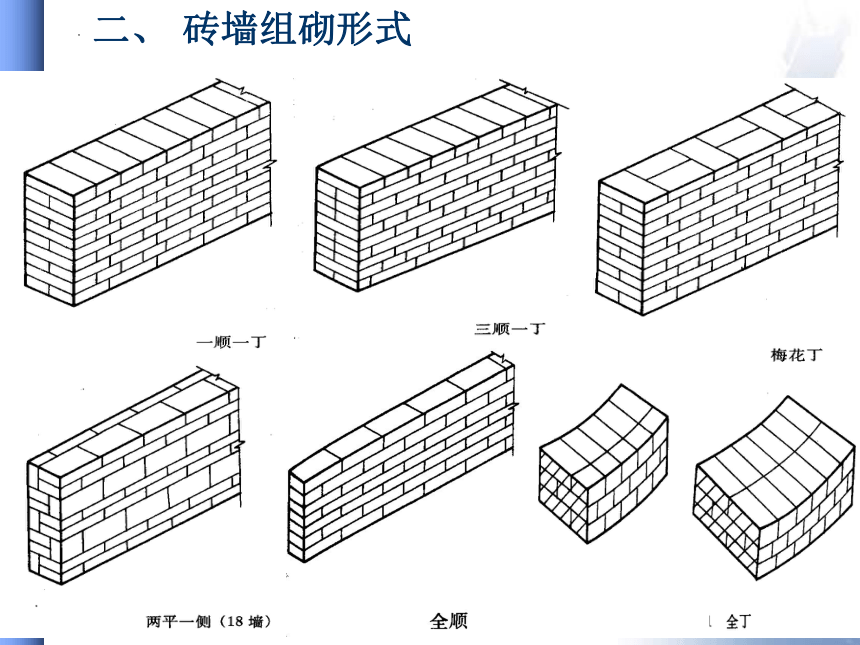

二、 砖墙组砌形式

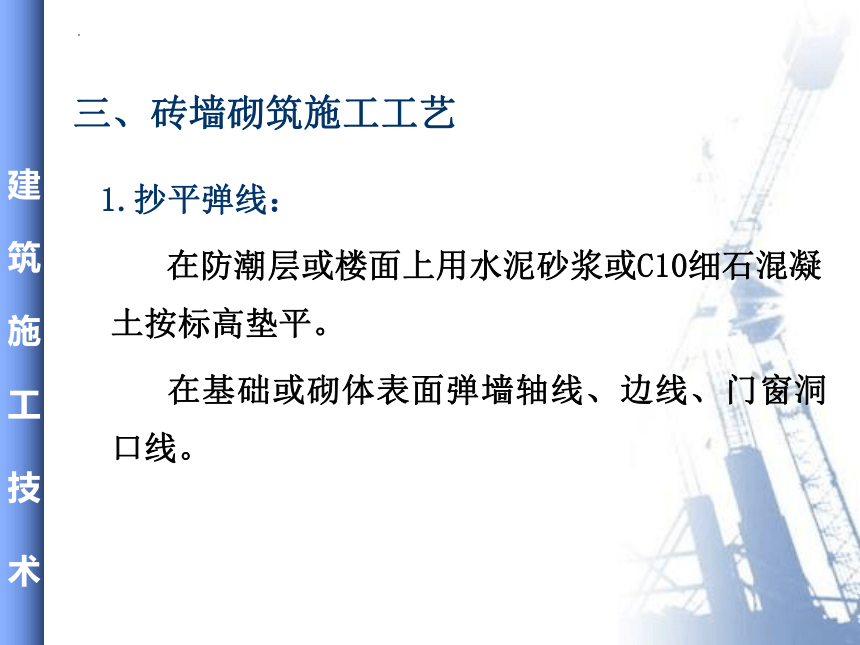

三、砖墙砌筑施工工艺
1.抄平弹线：
在防潮层或楼面上用水泥砂浆或C10细石混凝土按标高垫平。
在基础或砌体表面弹墙轴线、边线、门窗洞口线。

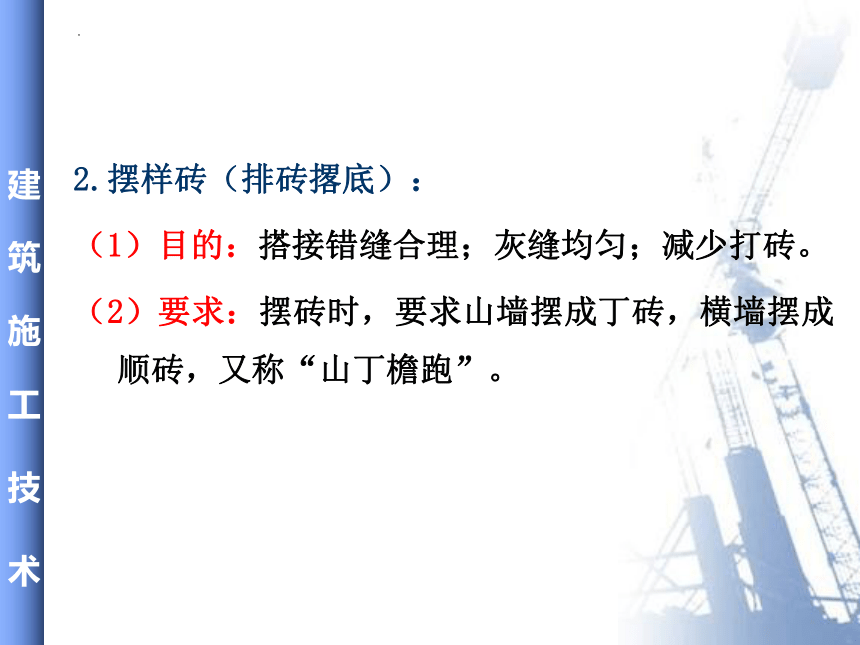

2.摆样砖（排砖撂底）：
（1）目的：搭接错缝合理；灰缝均匀；减少打砖。
（2）要求：摆砖时，要求山墙摆成丁砖，横墙摆成顺砖，又称“山丁檐跑”。

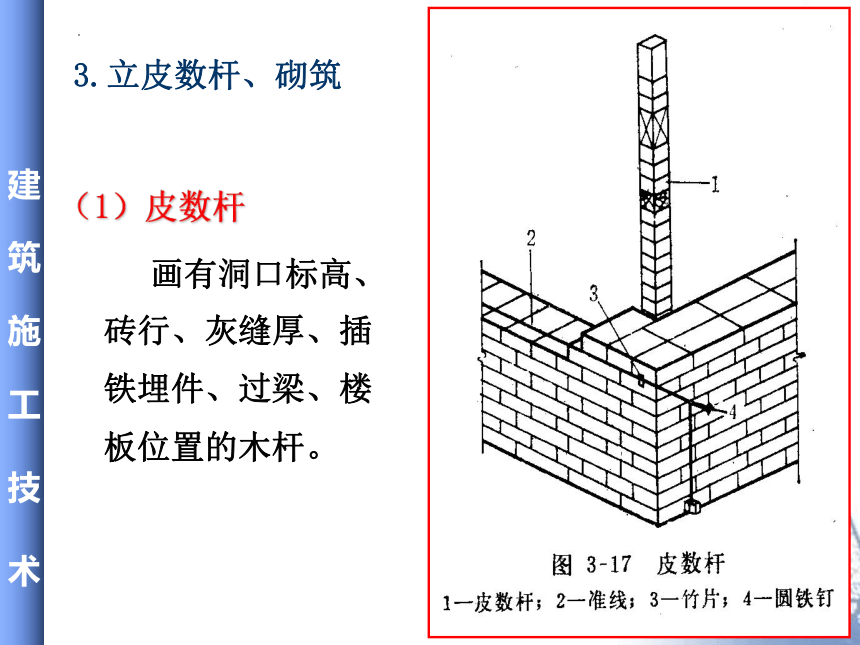

3.立皮数杆、砌筑
（1）皮数杆
画有洞口标高、砖行、灰缝厚、插铁埋件、过梁、楼板位置的木杆。

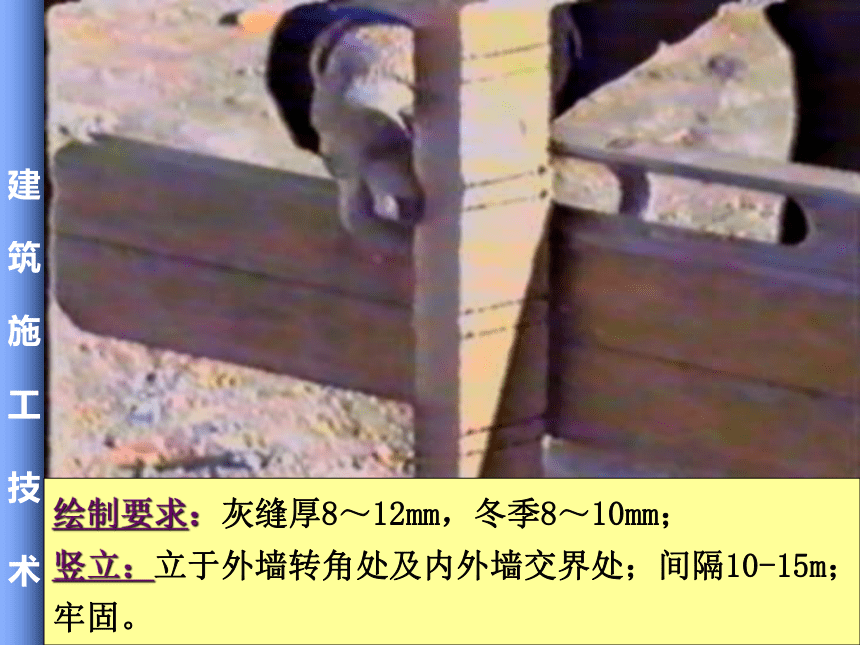

绘制要求：灰缝厚8～12mm，冬季8～10mm；
竖立：立于外墙转角处及内外墙交界处；间隔10-15m；
牢固。
墙体砌砖时，一般先砌砖墙两端大角（6皮砖），然后再砌墙身。
采用三 一”砌法，“一铲灰、一块砖、一挤揉”。
其操作顺序是：铲灰→取砖铺灰→揉挤
（2）砌筑
“三一砌法”的特点：
优点：由于铺出的砂浆面积相当一块砖的大小，并且随即就揉砖，因此灰缝容易饱满，粘结力强，能保证砌筑质量。在挤砌时随手刮去挤出墙面的砂浆，使墙面保持清洁。
缺点：这种操作法一般都是单人操作，操作过程中取砖，铲灰，铺灰，转身，弯腰的动作较多，劳动强度大，又耗费时间，影响砌筑效率。
砌筑过程控制
12、24墙单面挂线，37墙厚墙双面挂线。
三皮一吊，五皮一靠。
目的：保证墙体垂直平整。
4.勾缝、清理
清水墙砌完后，要进行墙面修正及勾缝。
墙面勾缝应横平竖直，深浅一致，搭接平整，不得有丢缝、开裂和粘结不牢等现象。
砖墙勾缝宜采用凹缝或平缝，凹缝深度一般为4～5mm。
勾缝完毕后，应进行墙面、柱面和落地灰的清理。
5.各层标高的控制
方法：当砖墙砌起一步架高后，应随即用水准仪在墙内进行抄平，并弹出离室内地面高50厘米的线，在首层即为0.5米标高线(现场叫五零线），在以上各层即为该层标高加0.5米的标高线。
作用：便于工人直观的控制、测量标高。
分类：建筑五零线和结构五零线。
6.临时洞口及构造柱
设有钢筋混凝土构造柱的抗震多层砖房，应先绑扎钢筋，而后砌砖墙，最后浇筑混凝土。构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进，如图所示。
马牙槎
浇筑好的构造柱
构造柱
构造柱
四、砌筑质量要求
1.横平竖直、墙体垂直、墙面平整
要求——垂直度≯5，平整度≯5～8mm；
2.砂浆饱满：
平缝厚度及立缝宽度：10 ± 2mm；
饱满度要求——水平缝≮80%，竖缝≮60%；
检查——百网格，三块砖平均值；
影响饱满度因素——砖含水率（浇水否）
砂浆和易性
操作方法
墙面平整度检查
3.错缝搭砌；
不得出现通缝
4.留槎合理、接槎牢固；
转角处及交接处应同时砌筑；
留斜槎：长度≮2/3高度，抗震者加拉结筋；
留直槎：（非抗震，或6、7度设防地区。
错缝搭接
砖砌体留斜槎
砖砌体留直槎
砖墙砌筑要点：
①清水墙面要选砖 边角整齐、颜色均匀、规格一致；
②采用“ 三一”砌法；一块砖、一铲灰、一挤揉；
④控制每日砌筑高度：常温≯1.8m，冬季≯1.2m；
⑤及时安放钢筋、埋件、木砖
⑥各种孔洞要预留（水暖电、支模、脚手用）：
脚手眼不得留在：空斗墙、120墙、独立砖柱；过梁上60°三角形及0.5净跨的高度内；梁或梁垫下及左右500内；宽度<1m的窗间墙；门窗洞口两侧200和转角处450范围内。
五、冬期施工
1.条件：
室外日平均气温连续10天稳定低于5℃（资料）; 当日最低气温低于0℃。
2.要求：
（1）块体不浇或少浇水，加大砂浆稠度；
（2）石灰膏不受冻，块体不遭水浸冻，砂中无冰块和大于10mm冻块；
（3）适当减小灰缝厚度（如砖墙8～10mm）。
3.施工方法
1）抗冻砂浆法
要点：
①砂浆掺外加剂，增加搅拌时间；
②掺盐（NaCl、CaCl2）砂浆强度提高一级
③用两次投料法热拌，砂浆温度不低于5℃
④砌后覆盖保温。
缺点：掺盐砂浆易吸湿、淅盐、锈蚀钢筋
不得用于：配筋砌体、高温高湿、有绝缘要求、水位变化、高级装饰等工程。
2）冻结法
要点：①热砂浆砌筑，砂浆温度：
②注意解冻期观测和加固；
室外气温 0～－10℃ －11～－25℃ －25℃以下
砂浆使用温度 10℃ 15℃ 20℃
3)暖棚法
要点： ①材料及砌筑环境均高于＋5℃；
②在＋5℃以上养护3～6d。
暖棚温度（℃） 5 10 15 20
养护时间（d） ≥6 ≥ 5 ≥ 4 ≥ 3
总结
施工准备工作
砖砌体的组砌形式
砖砌体施工工艺
砌筑的质量要求
砖砌体冬期施工
