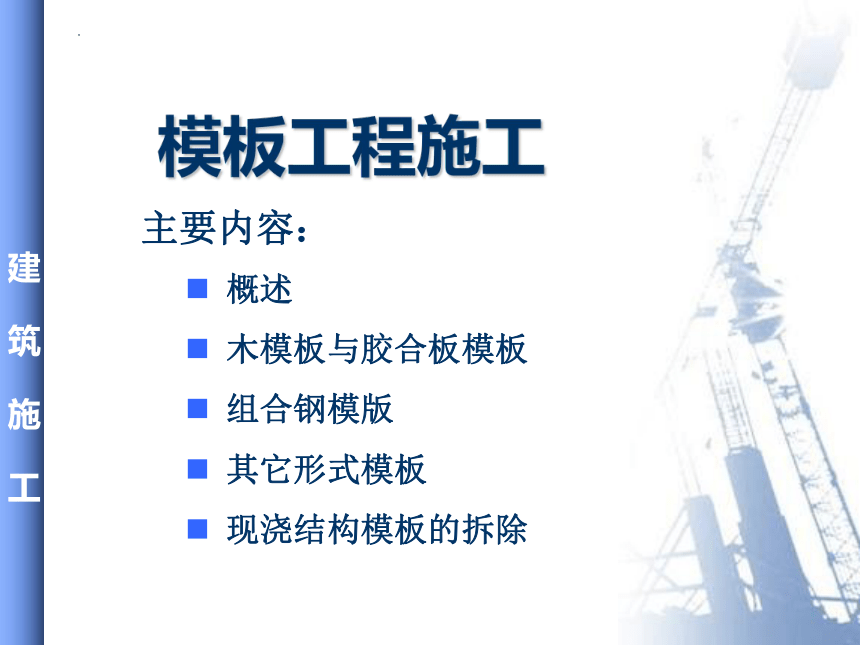

主要内容：
概述
木模板与胶合板模板
组合钢模版
其它形式模板
现浇结构模板的拆除
模板工程施工
案例：

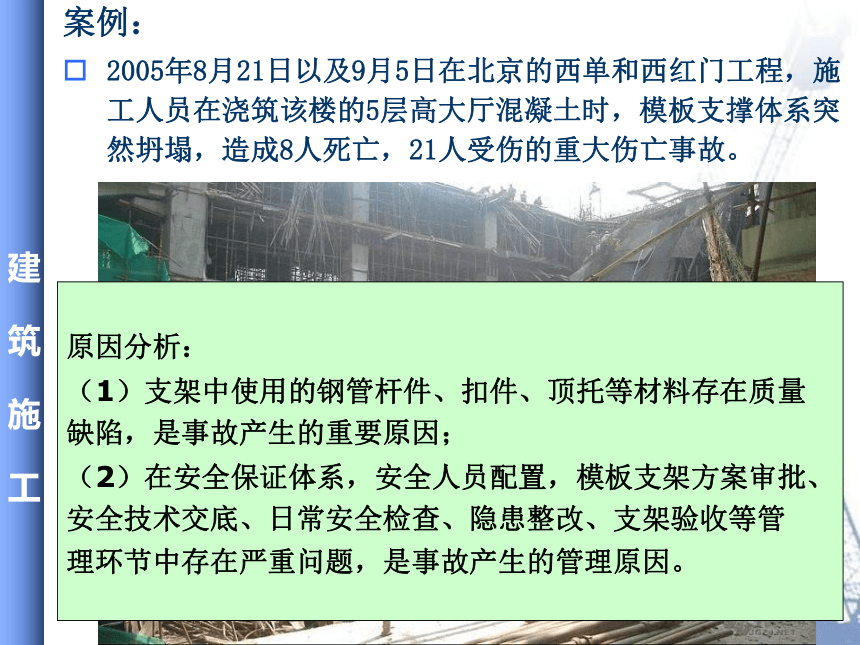

2005年8月21日以及9月5日在北京的西单和西红门工程，施工人员在浇筑该楼的5层高大厅混凝土时，模板支撑体系突然坍塌，造成8人死亡，21人受伤的重大伤亡事故。
原因分析：
（1）支架中使用的钢管杆件、扣件、顶托等材料存在质量
缺陷，是事故产生的重要原因；
（2）在安全保证体系，安全人员配置，模板支架方案审批、
安全技术交底、日常安全检查、隐患整改、支架验收等管
理环节中存在严重问题，是事故产生的管理原因。
概述

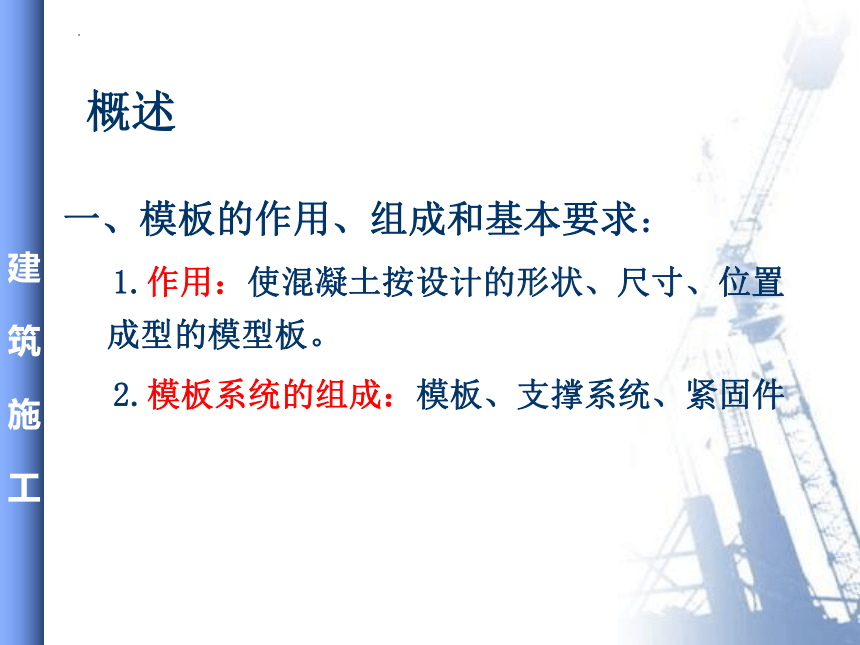

一、模板的作用、组成和基本要求：
1.作用：使混凝土按设计的形状、尺寸、位置成型的模型板。
2.模板系统的组成：模板、支撑系统、紧固件
模板工程施工现场——模板

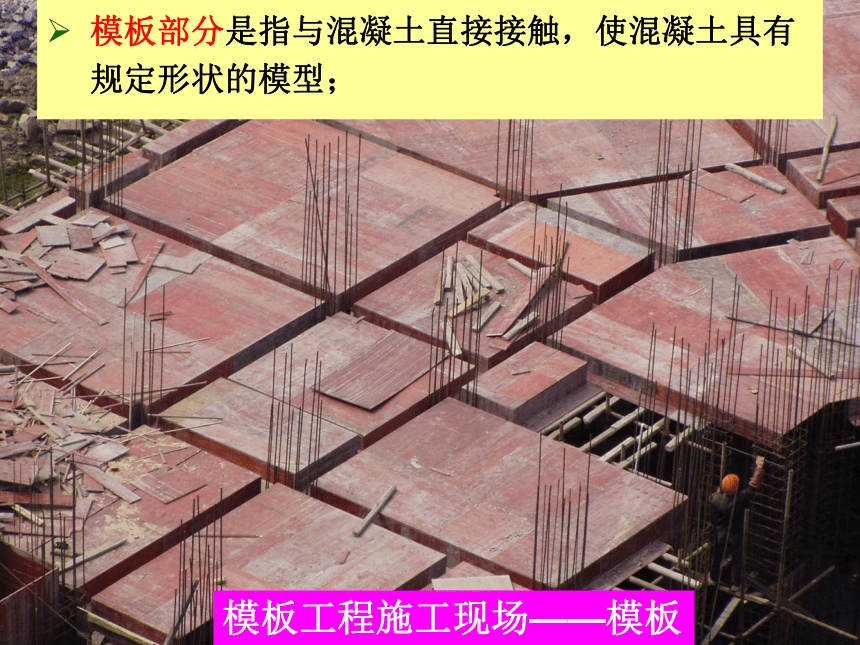

模板部分是指与混凝土直接接触，使混凝土具有规定形状的模型；

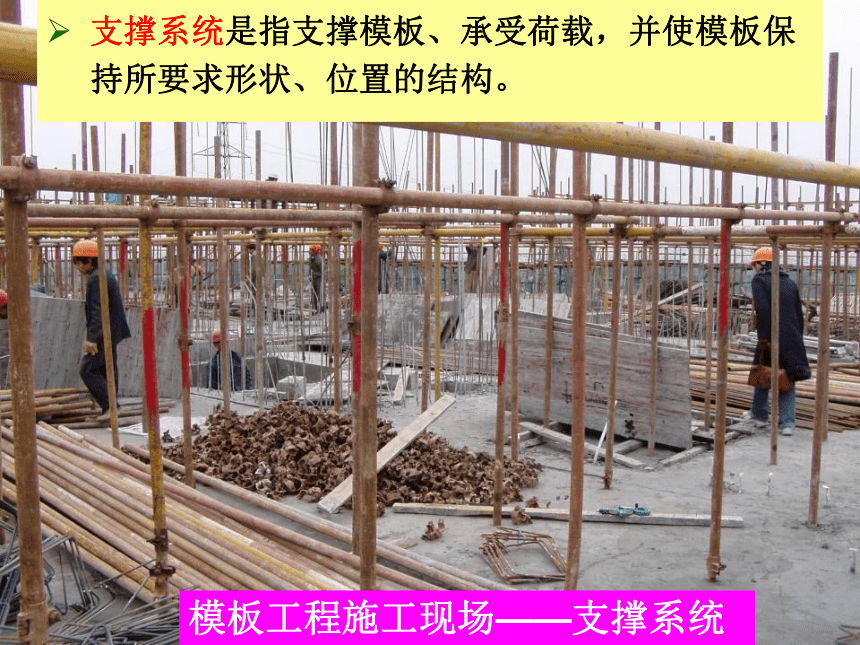

模板工程施工现场——支撑系统
支撑系统是指支撑模板、承受荷载，并使模板保持所要求形状、位置的结构。

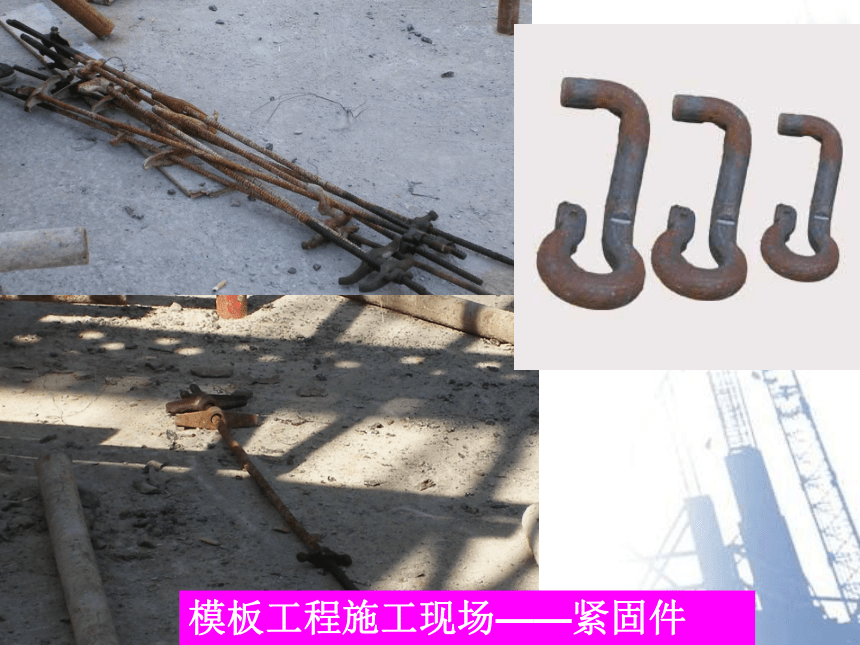

模板工程施工现场——紧固件

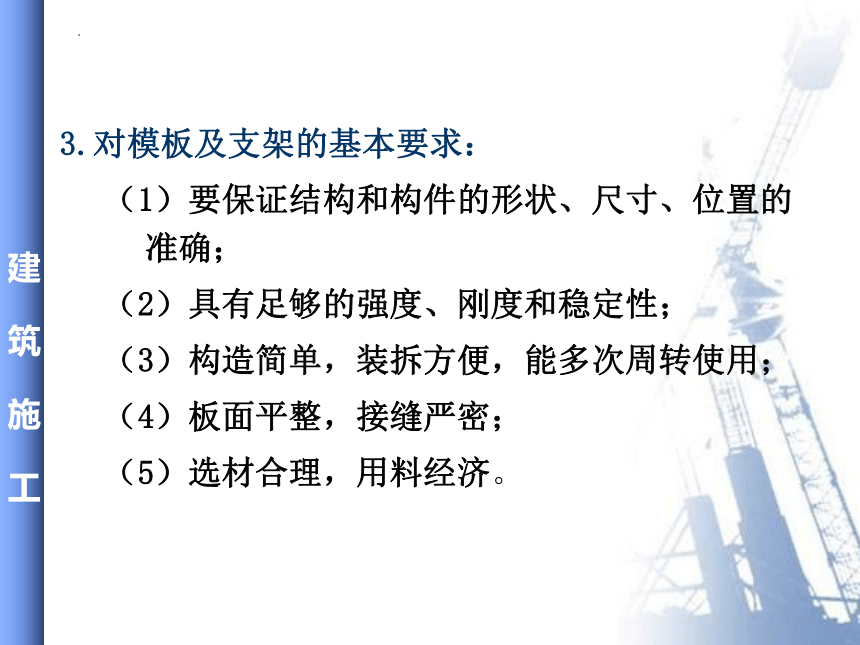

3.对模板及支架的基本要求：
（1）要保证结构和构件的形状、尺寸、位置的准确；
（2）具有足够的强度、刚度和稳定性；
（3）构造简单，装拆方便，能多次周转使用；
（4）板面平整，接缝严密；
（5）选材合理，用料经济。

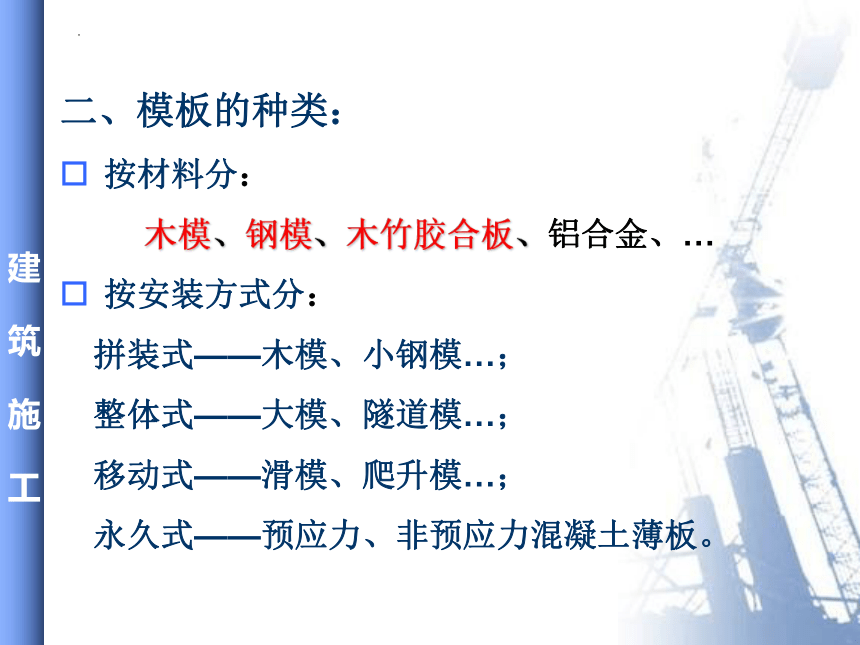

二、模板的种类：
按材料分：
木模、钢模、木竹胶合板、铝合金、…
按安装方式分：
拼装式——木模、小钢模…；
整体式——大模、隧道模…；
移动式——滑模、爬升模…；
永久式——预应力、非预应力混凝土薄板。
一、木模板与胶合板模板
（一）木模板与胶合板模板简介
（二）木模板与胶合板模板应用范围

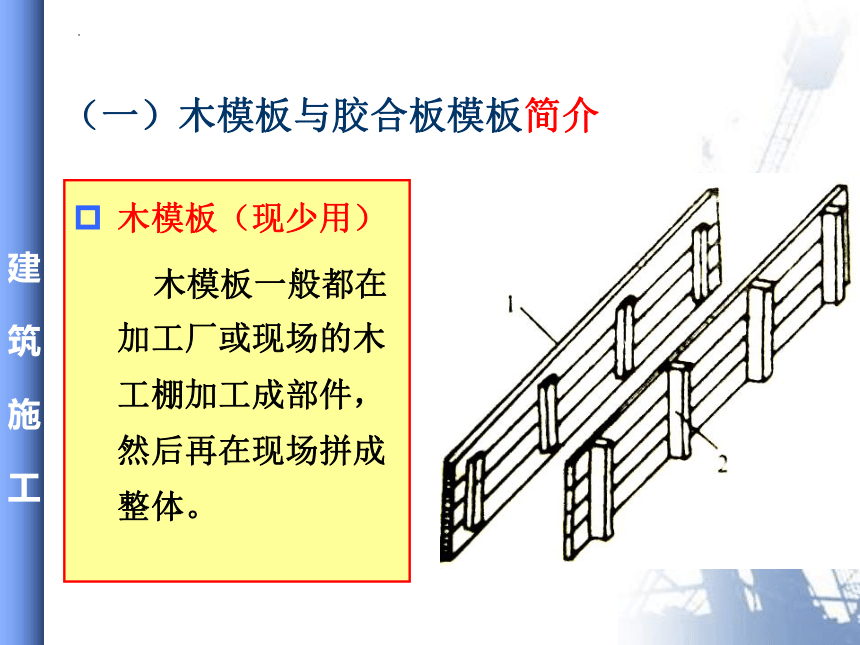

木模板（现少用）
木模板一般都在加工厂或现场的木工棚加工成部件，然后再在现场拼成整体。
（一）木模板与胶合板模板简介
木胶合板
胶合板模板（常用）

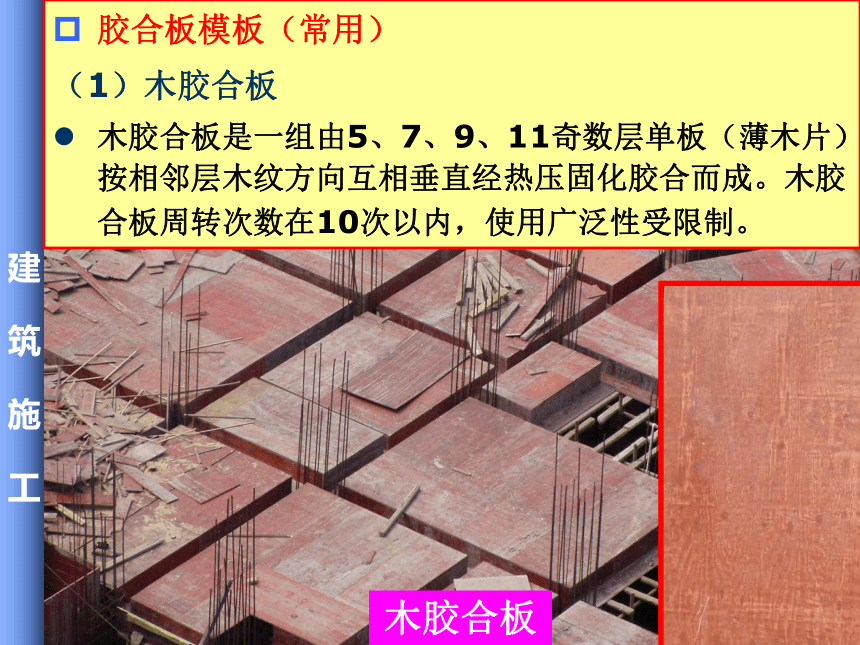

（1）木胶合板
木胶合板是一组由5、7、9、11奇数层单板（薄木片）按相邻层木纹方向互相垂直经热压固化胶合而成。木胶合板周转次数在10次以内，使用广泛性受限制。
竹胶合板
胶合板模板（常用）

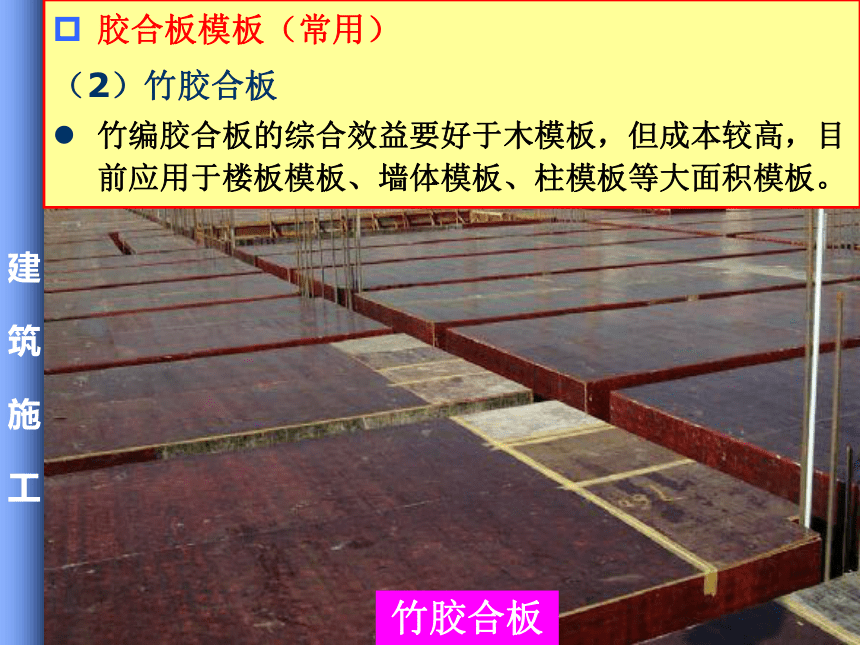

（2）竹胶合板
竹编胶合板的综合效益要好于木模板，但成本较高，目前应用于楼板模板、墙体模板、柱模板等大面积模板。
（二）木模板与胶合板模板的应用
1.基础模板
2.柱模板
3.梁、板模板
1.基础模板：
类型：阶梯形 杯形
要求：位置、尺寸准确，支撑牢固
阶梯形柱基支模
2.柱模板：
类型：柱模板常采用木模板、胶合板模板、组合钢模板。
要求：其构造除考虑保证混凝土浇筑前后均能保持构件设计要求的几何尺寸外，还应考虑混凝土浇筑方便，易于清扫垃圾，钢筋绑扎等。
柱组合
拼木模板
柱胶合
板模板
（1）柱模板的施工程序：
①先清理已绑好柱钢筋的底部，弹出柱的中心线及四周边线。
②把四侧模板用柱箍围住。
③柱模初步支好后，要挂线锤检查垂直度。
柱底混凝土软弱层剔凿
①先清理已绑好柱钢筋的底部，弹出柱的中心线及四周边线。
为什么？
①先清理已绑好柱钢筋的底部，弹出柱的中心线及四周边线。
弹出柱的中心线及四周边线
②把四侧模板用柱箍围住，柱箍可用角钢加螺栓或短钢管加扣件做成。如柱截面较大，按构造要求加设对拉螺栓。
四侧模板用柱箍围住
对拉螺栓
柱箍节点
③柱模初步支好后，要挂线锤检查垂直度。达到竖向垂直，根部位置准确。
（2）柱模板支撑的控制重点：
一要留梁口，浇筑口，模底清扫口；
二要要垂直，柱箍足够，保证不会胀模；
三要稳定，不会移动。
预留清扫孔
一要留梁口，浇筑口，模底清扫口；
一要留梁口，浇筑口，模底清扫口；
一要留梁口，浇筑口，模底清扫口；
二要要垂直，柱箍足够，保证不会胀模；
三要稳定，不会移动。
3.梁、板模板
（1）构造：
组成：底模板；侧模板；支撑。
支撑：支柱用方木、钢管等。
梁侧模板
梁底模板
梁侧模板
梁底模板
梁底模板
梁底模板
梁底模板支撑木方
梁、板模板支撑立柱
梁底模板
主梁底模板
次梁底模板
梁、楼板支模现场
梁、楼板支模现场
（3）梁模板（板模板）支模中的控制重点
一要保证刚度及支撑牢固。
二要避免出现拆模后梁成鱼腹式，板底下沉的情形（梁的跨度在4m或4m以上时，梁底模应起拱，起拱值由设计规定，如设计无规定时，起拱高度宜取全跨长度的0.1%～0.30% ）。
三要保证预埋件、预留孔洞位置的正确。
梁、楼板支模现场
二、组合式定型钢模板：
特点——强度高、刚度大；组装灵活、装拆方便；通用性强、周转次数多；节约木材、混凝土质量好。
组合钢模板是一种工具式模板，用它可以拼出多种尺寸和几何形状。
施工时可以在现场直接组装，也可预拼成各种大块的模板用起重机吊运安装。
（一）构造组成（55系列，70系列）：
1.钢模板：2.5、2.8、3.0mm厚的钢板冷压成型，中间焊有纵横肋h=55（70）mm，厚2.8～3mm，边肋孔眼@50—150，穿连接件。
平模
阴角模
联接角模
U形卡
阳角模
钢模板分类：
①平模
②角模
①平模：规格（55系列）——
长度—1500、1200、900、750、600、450
宽度—300、250、200、150、100
代号：P3015（宽300长1500）
②角模：规格（55系列）——
阴角模——150×150、100×150，代号E；
阳角模——100×100、50×50，代号Y；
联接角模——55×55，代号J。
种类 平面模板 阴角 模板 阳角 模板 连接
角模
表示方法 长<1000mm P(宽[取前三位]长[取前一位]) 长>1000mm P(宽[取前二位]长[取前二位]) E(宽长) Y(宽长) J(宽长)
宽度 300、250、200、150、100 150×150 100×150 100×100 50×50 50×50
长度 1500、1200、900、750、600、450
肋高 55
示例 P2507 P3012 E1504 E1012 Y1007 Y0515 J0006
J0015
钢模板规格编码表
对拉螺栓
2.连接件：U形卡；L形插销；对拉螺栓。
3.支承件：钢管等
U形卡
支承件：钢管
（二）配板设计：
程序：先绘构件展开图，再作出最佳配板方案，绘出配板图。
原则：
①尽量用大块模板，少用木条拼补；
②合理使用转角模；
③合理排列，模板长度方向同构件长度方向。
（三）类似产品：
钢框木（竹）胶合板模板，宽度大，平整度好。
（四）支模要点：
支模前刷隔离剂；
柱、墙模除设斜撑外，还应设斜向和水平拉杆。
三、其它形式摸板（大模板、爬升模板、滑升模板等）
大模板
1.特点：施工速度快；机械化程度高；混凝土表面平整、缝少。
2.适用于：剪力墙，筒体体系。
3.大模板的连接与支承：
①内外墙相对两模板——穿墙螺栓拉紧
②外墙外模板的支承方法——悬挂于内墙模板上
穿墙螺栓的连接构造
四、模板的拆除
（1）拆模的时间
混凝土构件浇捣成型后，经过一段时间的养护，当达到强度要求时可拆模。
①侧模 应在混凝土强度能保证其表面及棱角不因拆模而损坏时，方可拆模。
②底模 应在与结构同条件养护试块达到表4-1的规定强度时，方可拆模。
结构类型 结构跨度/m 按设计的混凝土强度标准值的百分率计/%
板 ≤2 ＞２，≤８ ＞８ ≥50
≥75
≥100
梁、拱、壳 ≤８ ＞８ ≥75
≥100
悬臂构件 — ≥100
表4-1 底模拆除时的混凝土强度要求
（2）拆模的顺序
顺序：遵循先拆非承重模板，后拆承重模板；后支的先拆，先支的后拆；先拆侧板，后拆底板的原则。拆除时应先拆除与结构连接件，使模板与结构分离，再逐块拆除模板。大型、复杂结构的模板，拆除时应事先制定详细方案。
（3）模板的维修
本节总结
模板概述
木模板与胶合板模板
组合钢模版
其它形式模板
现浇结构模板的拆除
