桩基础工程施工
灌注桩施工
灌注桩施工

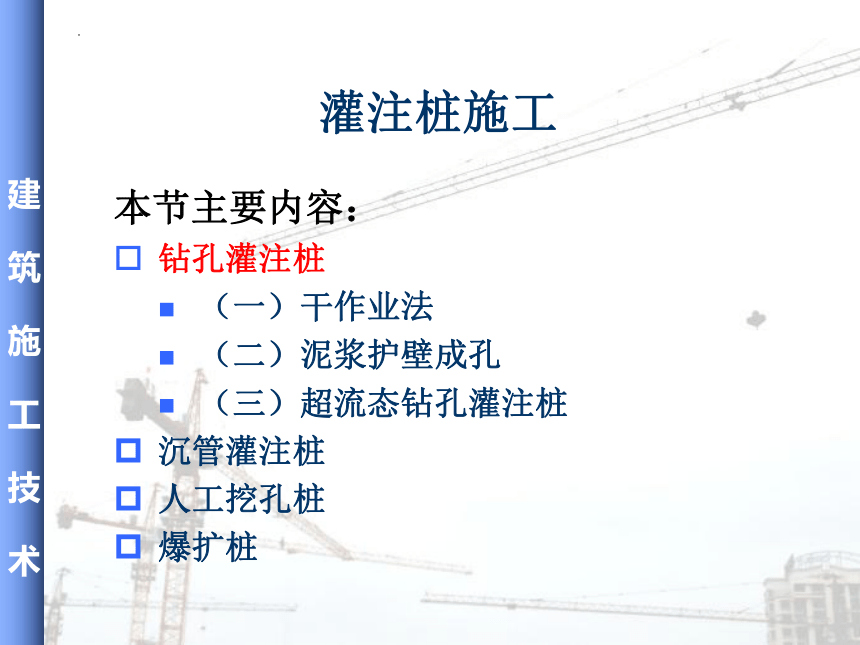

本节主要内容：
钻孔灌注桩
（一）干作业法
（二）泥浆护壁成孔
（三）超流态钻孔灌注桩
沉管灌注桩
人工挖孔桩
爆扩桩
是直接在施工现场桩位上成孔，然后放入钢筋笼再浇混凝土（或先浇混凝土再放入钢筋笼）而成桩。

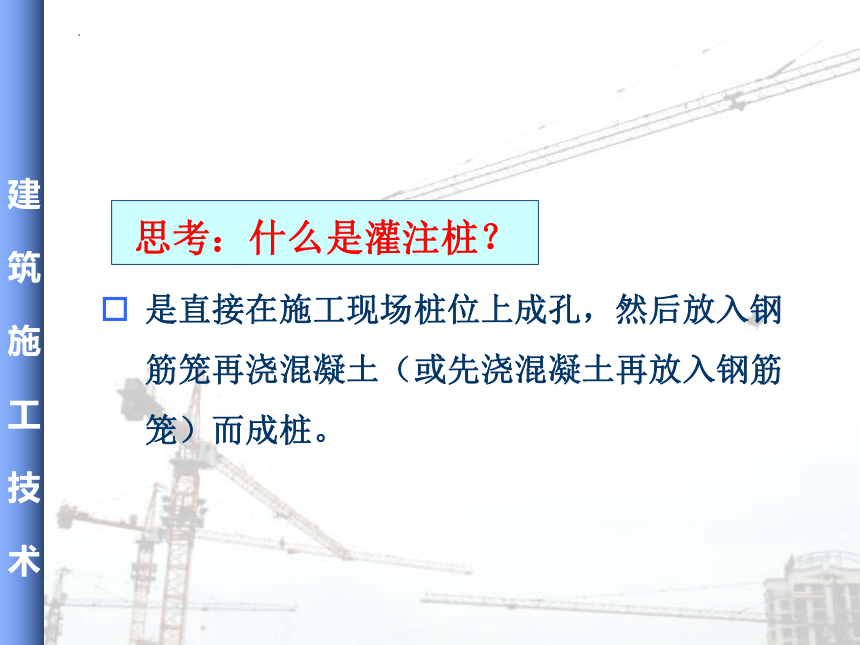

思考：什么是灌注桩？

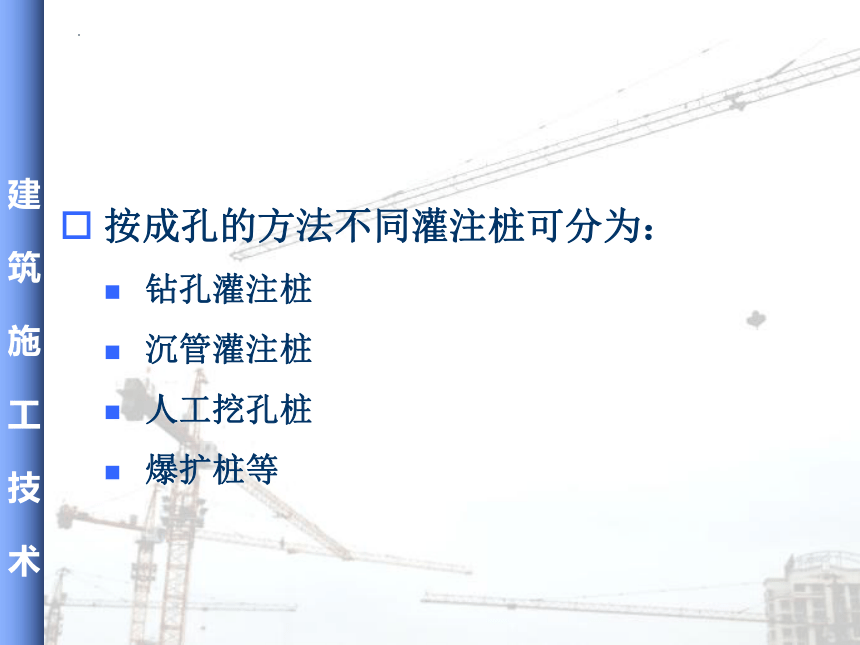

按成孔的方法不同灌注桩可分为：
钻孔灌注桩
沉管灌注桩
人工挖孔桩
爆扩桩等

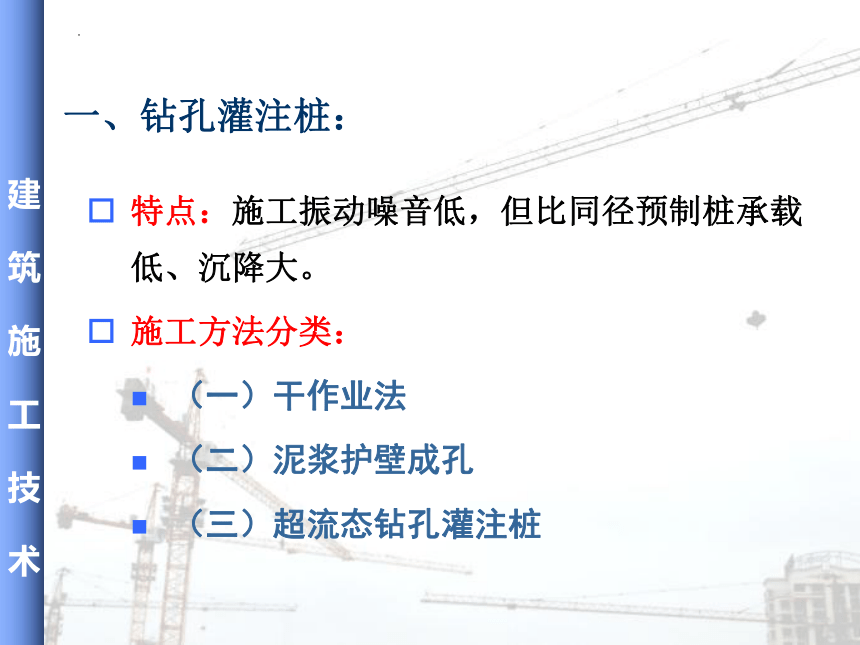

一、钻孔灌注桩：
特点：施工振动噪音低，但比同径预制桩承载低、沉降大。
施工方法分类：
（一）干作业法
（二）泥浆护壁成孔
（三）超流态钻孔灌注桩

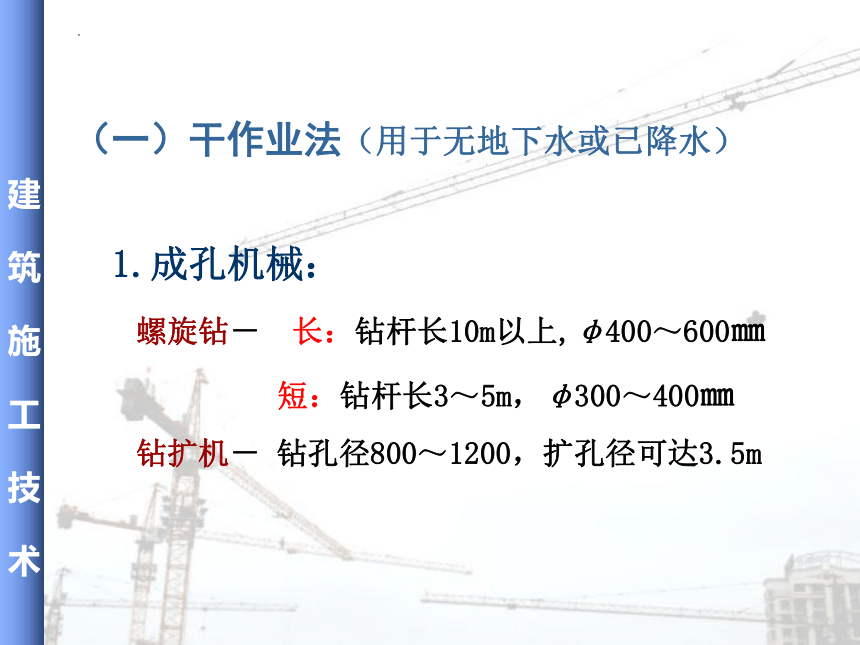

（一）干作业法（用于无地下水或已降水）
1.成孔机械：
螺旋钻－ 长：钻杆长10m以上,φ400～600㎜
短：钻杆长3～5m，φ300～400㎜
钻扩机－ 钻孔径800～1200，扩孔径可达3.5m

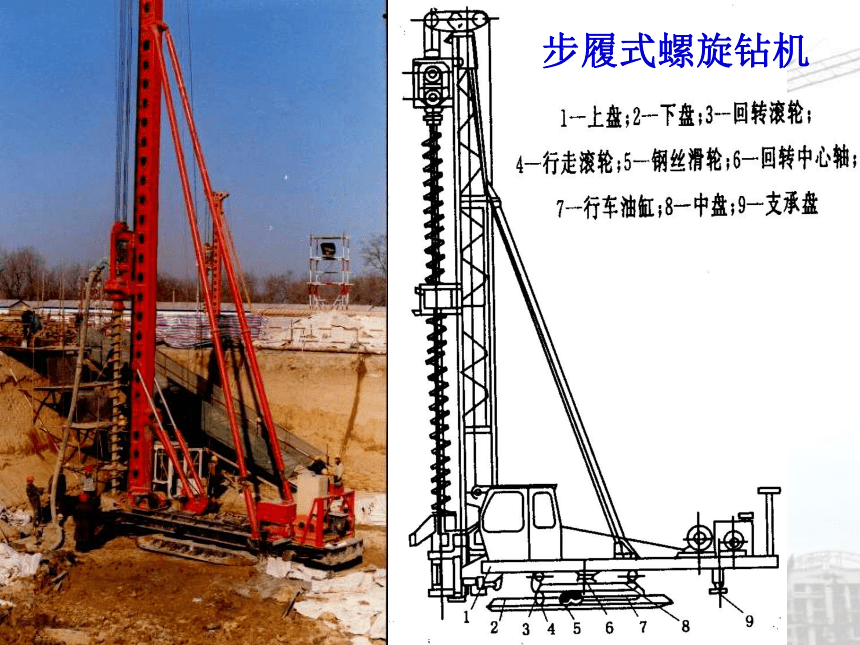

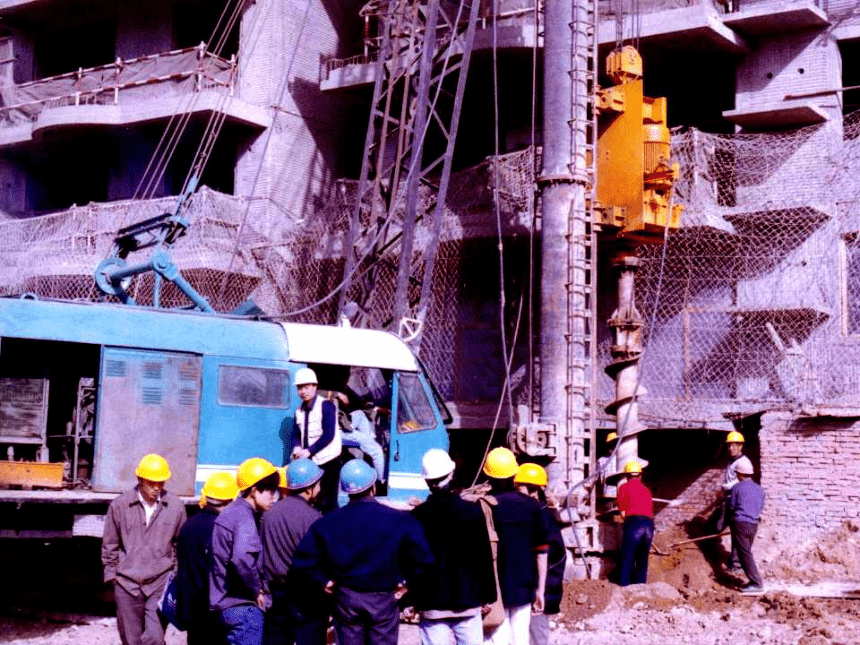

步履式螺旋钻机

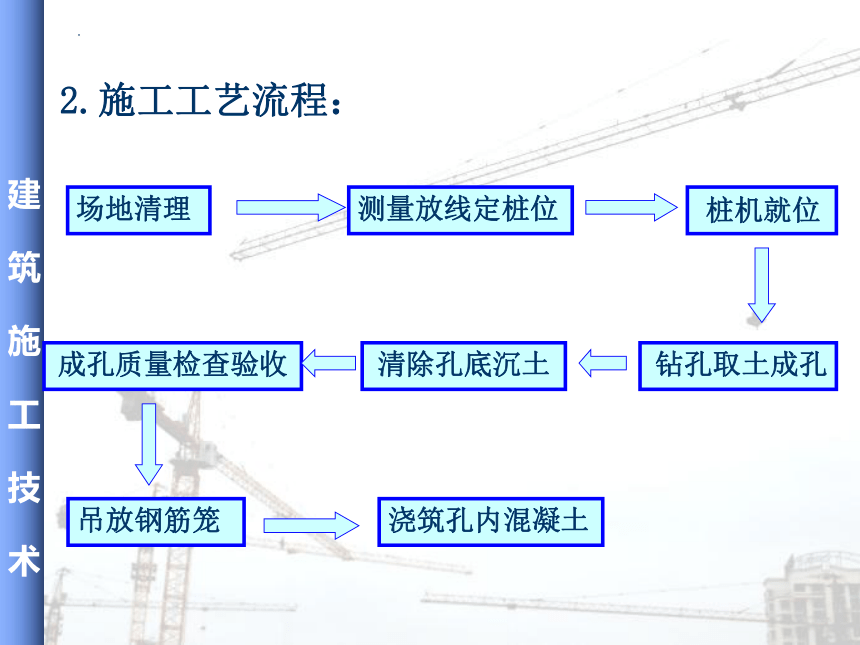

2.施工工艺流程：
场地清理
测量放线定桩位
桩机就位
钻孔取土成孔
清除孔底沉土
成孔质量检查验收
吊放钢筋笼
浇筑孔内混凝土
钻孔

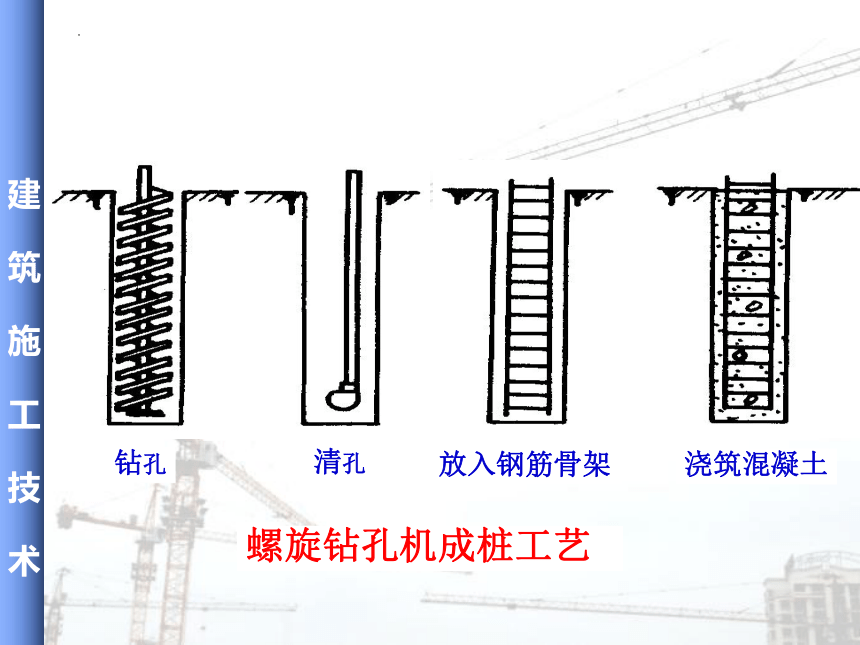

螺旋钻孔机成桩工艺
放入钢筋骨架
浇筑混凝土
清孔

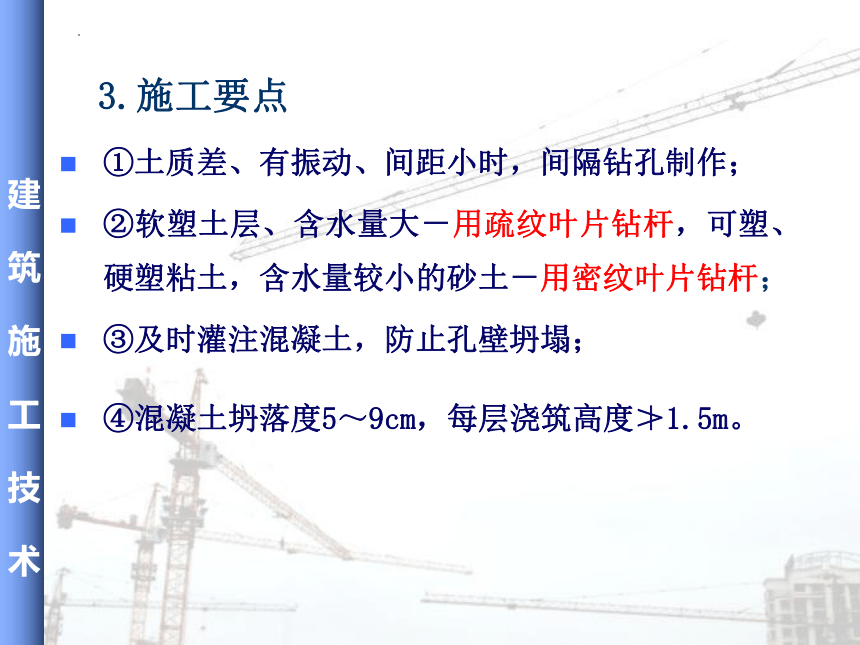

3.施工要点
①土质差、有振动、间距小时，间隔钻孔制作；
②软塑土层、含水量大－用疏纹叶片钻杆，可塑、硬塑粘土，含水量较小的砂土－用密纹叶片钻杆；
③及时灌注混凝土，防止孔壁坍塌；
④混凝土坍落度5～9cm，每层浇筑高度≯1.5m。

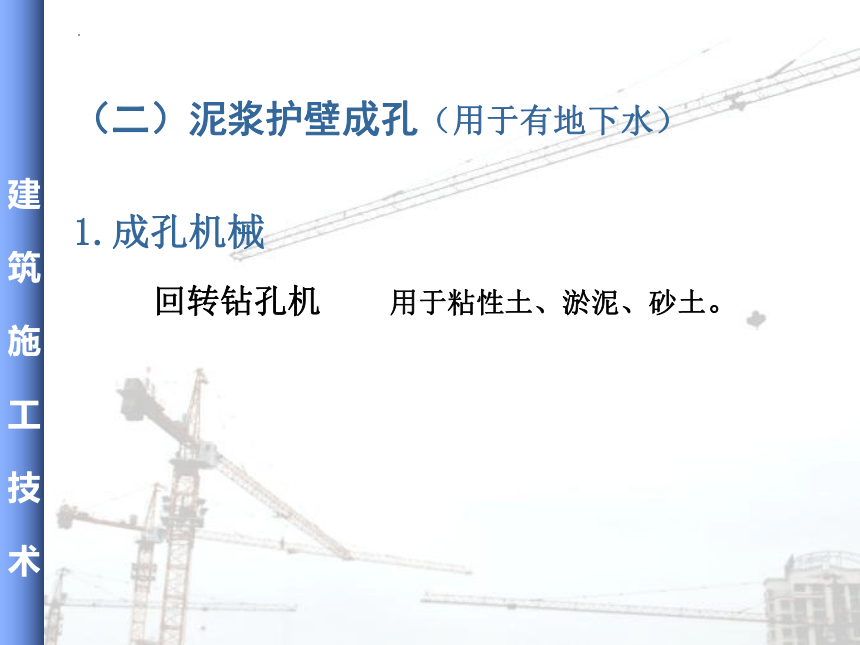

（二）泥浆护壁成孔（用于有地下水）
1.成孔机械
回转钻孔机 用于粘性土、淤泥、砂土。
回转钻孔机
回转钻孔机钻头
2.泥浆护壁成孔灌注桩施工工艺流程
制备泥浆
测定桩位
埋护筒
桩机就位
钻孔
吊放钢筋笼
清孔
水下浇筑混凝土
二次清孔
桩位
测定桩位
护筒的作用是：
固定桩孔位置
保护孔口
维持孔内水头，防止塌孔
为钻头导向
埋护筒
挖导孔
导孔
护筒
护筒用4～8 mm厚钢板制成内径比钻头直径大100～200 mm，顶面高出地面0.4～ 0.6m，上部开1～2个溢浆孔。
护筒埋置深度在粘土中不少于1.0m，在砂土中不少于1.5m，其高度要满足孔内泥浆液面高度的要求，孔内泥浆面应保持高出地下水位1m以上。
采用挖坑埋设时，坑的直径应比护筒外径大 0.8～1.0m，护筒中心与桩位中心线偏差不应大于50 mm，对位后应在护筒外侧填入粘土并分层夯实。
泥浆池、泥浆泵
制备泥浆
泥浆的作用是：护壁、携砂排土。
钻孔
施工方法：
正循环
反循环
水龙头
钻杆
钻机回转装置
泥浆泵
泥浆池
沉淀池
泥浆循环方向
钻头
砂石泵
钻头
新泥浆流向
沉淀池
水龙头
钻杆
钻机回转装置
泥浆循
环方向
观察分析两种施工方法的区别？
清孔目的：
是清除孔底沉渣以减少桩基的沉降量，提高承载能力，确保桩基质量。
清孔一般要进行两次。
第一次：当钻孔达到设计要求深度并经终孔检查合格后，应立即进行清孔；
第二次：下好钢筋笼之后、浇混凝土之前。
清孔
清孔
要求：钢筋笼主筋净距必须大于3倍的骨料粒径，钢筋保护层厚度不应小于35 mm（水下混凝土不得小于50 mm）。
吊放钢筋笼
吊放钢筋笼
钢筋笼
保护层垫快
泥浆护壁成孔灌注桩的水下混凝土浇筑常用导管法，所用设备有金属导管、承料漏斗和提升机具等。
水下浇筑混凝土
导管
下导管
安装初灌漏斗
安放隔水拴
水下灌注要求：
①混凝土≮C20，坍落度16～22cm，骨料粒径≯30mm；
②导管最大外径比钢筋笼内径小100以上；
③钢筋的混凝土保护层厚度≮50mm（混凝土垫块）；
④能埋管500～600mm后剪断导柱塞铅丝；
⑤提管时保证混凝土埋入≮1m。
（三）超流态钻孔灌注桩
超流混态凝土钻孔灌注桩是利用钻孔泵注混凝土成桩方法来完成的。
基本方法: 利用长螺旋钻机， 在设计孔位处钻至设计深度在提钻的同时， 通过设在钻头处的活门向孔内泵注预先制备好的超流态混凝土；至设计桩顶上500mm 位置，随后向孔内安放钢筋笼。
特点：这种方法不仅使桩体混凝土密实度有很大的提高，而且对桩身周围土有明显的挤渗加固作用，同时还解决了断桩、缩径、桩端虚土等问题。
二、人工挖孔灌注桩施工
定义：人工挖孔桩是指采用人工挖掘成孔，配以简易的施工机具，将孔挖到设计要求的持力层，孔底部分根据设计要求还可扩大，经过清孔及吊放钢筋笼后，在孔内灌注混凝土而成的大直径桩。
人工挖孔灌注桩的特点：
优点：设备简单；挖孔时可直接观察土层变化情况；清除沉渣彻底；桩径不受限制，承载力大；施工成本低。
缺点：施工人员作业条件差，施工中要特别重视流砂、流泥、有害气体等的影响。
人工挖孔桩施工现场
人工挖孔作业
人工挖孔作业
提土轱辘
人工挖孔桩护壁构造
人工挖孔桩——
浇筑混凝土护壁
护壁模板
人工挖孔桩护壁模板
人工挖孔桩
——下钢筋笼
人工挖孔桩——
浇筑混凝土
混凝土溜槽
混凝土溜槽
三、沉管灌注桩
1.特点：能在土质很差，地下水位很高时施工。
2.施工方法：锤击沉入钢管法 振动沉入钢管法。
3.工艺顺序：
桩靴、钢管就位→沉管→检查管内有无砂、水→放入钢筋骨架→浇灌混凝土、提管。
4.要点：
防止钢管内进入泥浆、水；
灌满混凝土后再随拔管、随灌、并轻打或振动。
就位
沉入
浇筑
成型
边拔边浇
放入钢筋笼
继续浇筑
钢筋混凝土桩尖
四、爆扩灌注桩
步骤：成孔→放炸药→灌砂及压爆混凝土→引爆成扩大头→检查→置筋→灌筑混凝土。
炸药用量：依扩大头径及土质而定，可用计算、试验、查表三法。
爆扩桩施工工艺
钻孔
(直径50～60mm)
放炸药管
扩孔清土
放炸药包
灌混凝土
爆扩大头
放入钢筋骨架,灌注混凝土
注意！混凝土灌注桩常见的质量问题：
缩颈桩
断桩
桩底沉渣过厚
吊脚桩（沉管灌注桩）
桩位、承台平面图
五、施工图识读
1.桩位平面图
2.桩基施工说明
桩位局部放大图
