7.4
6.8
0
8.2
8.4
9.2
11.4
0
11.4
砌筑工程施工技术
砌筑工程施工技术

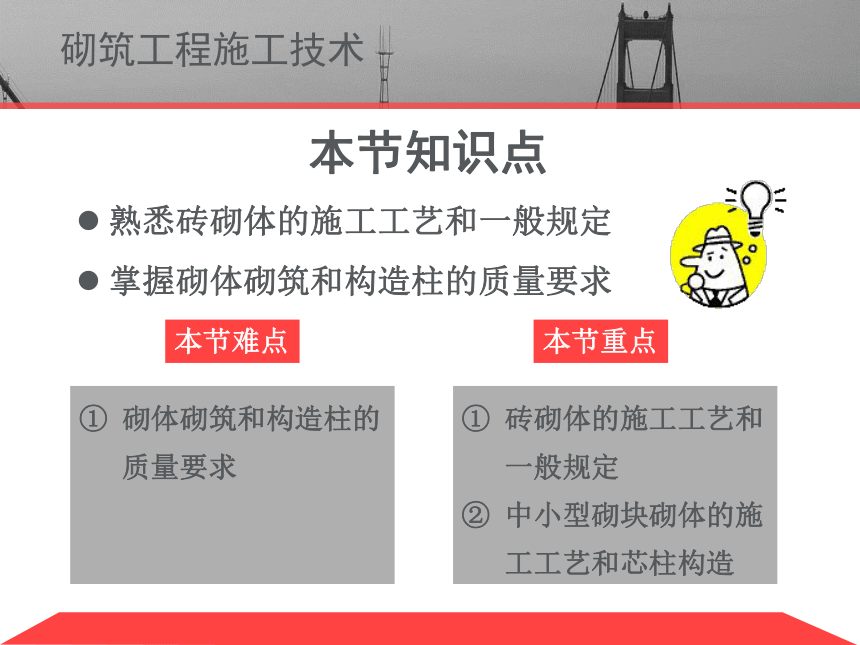

本节知识点
熟悉砖砌体的施工工艺和一般规定
掌握砌体砌筑和构造柱的质量要求
本节难点
本节重点
砖砌体的施工工艺和一般规定
中小型砌块砌体的施工工艺和芯柱构造
砌体砌筑和构造柱的质量要求
砌筑工程施工技术

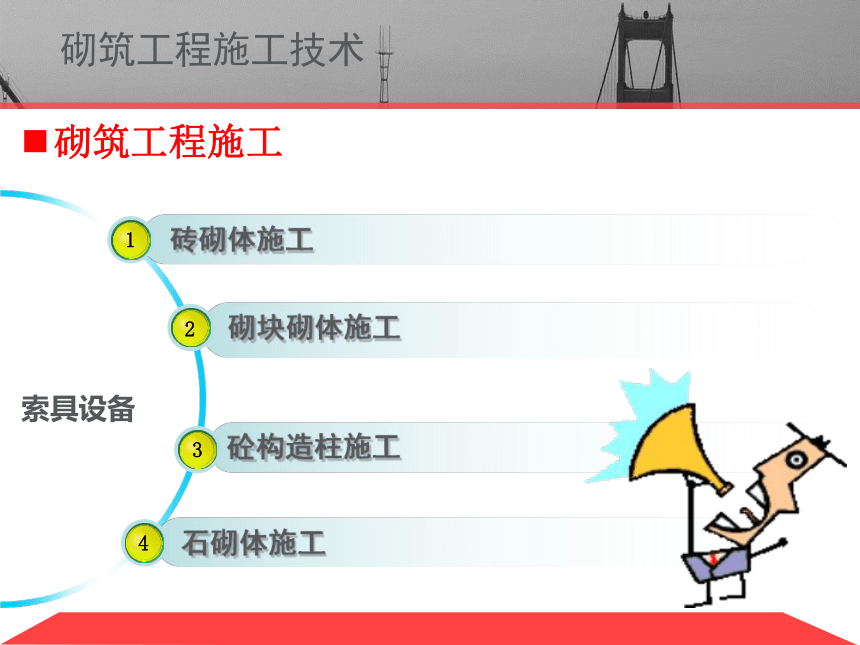

砌筑工程施工
1
2
3
4
砖砌体施工
砌块砌体施工
石砌体施工
砼构造柱施工
索具设备
砌筑工程施工技术

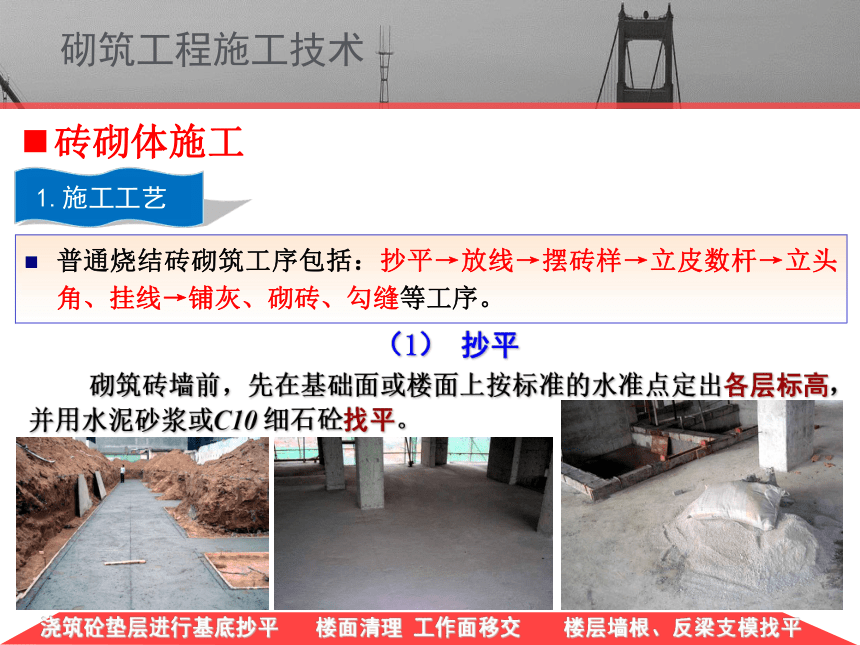

砖砌体施工
1.施工工艺
普通烧结砖砌筑工序包括:抄平→放线→摆砖样→立皮数杆→立头角、挂线→铺灰、砌砖、勾缝等工序。
砌筑砖墙前,先在基础面或楼面上按标准的水准点定出各层标高,并用水泥砂浆或C10 细石砼找平。
(1) 抄平
浇筑砼垫层进行基底抄平 楼面清理 工作面移交 楼层墙根、反梁支模找平
砌筑工程施工技术

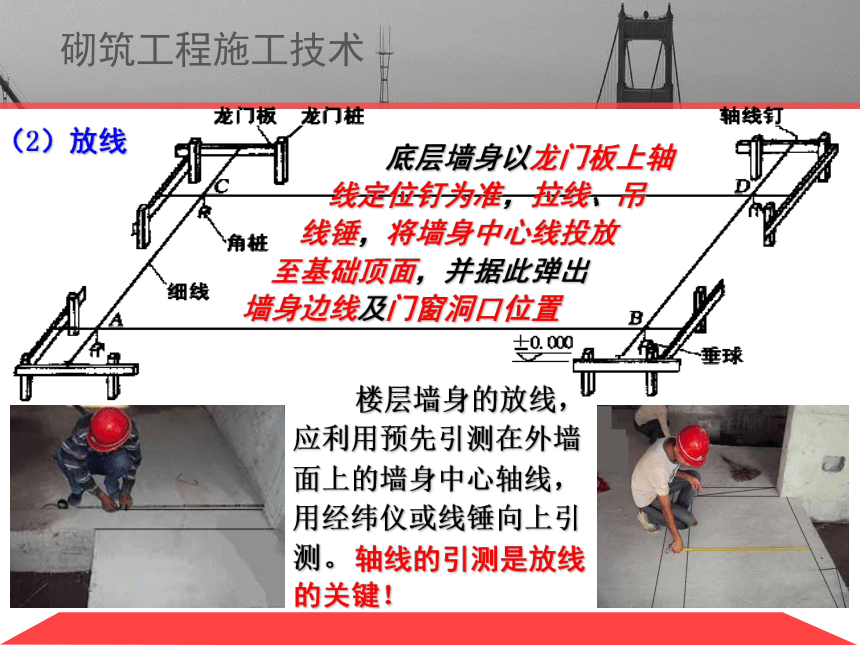

(2)放线
底层墙身以龙门板上轴
线定位钉为准,拉线、吊
线锤,将墙身中心线投放
至基础顶面,并据此弹出
墙身边线及门窗洞口位置
楼层墙身的放线,应利用预先引测在外墙面上的墙身中心轴线,用经纬仪或线锤向上引测。
轴线的引测是放线的关键!
砌筑工程施工技术

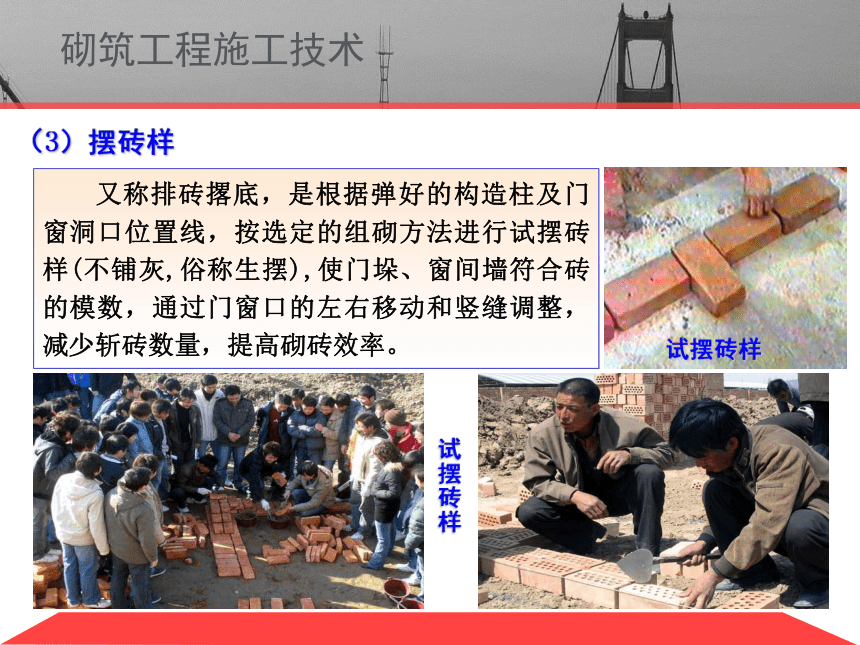

(3)摆砖样
又称排砖撂底,是根据弹好的构造柱及门窗洞口位置线,按选定的组砌方法进行试摆砖样(不铺灰,俗称生摆),使门垛、窗间墙符合砖的模数,通过门窗口的左右移动和竖缝调整,减少斩砖数量,提高砌砖效率。
试摆砖样
试摆砖样
砌筑工程施工技术
(4)立皮数杆
皮数杆标有砖的皮数、灰缝厚度及门窗洞、过梁、楼板的标高,以控制墙体及各构件的竖向尺寸,使灰缝均匀、厚度一致、砖皮水平。承重墙的皮数杆一般立于墙转角处,围护填充墙则固定于框架柱侧。墙体较长时应每隔10~20m再立一根,以便
挑线。
转角处的皮数杆设置
围护墙的皮数杆设置
皮数杆
皮数杆也可画在柱上
拉结钢筋的定位
承重墙的皮数杆设置
挑 线
墙体较长防止准线下坠
砌筑工程施工技术

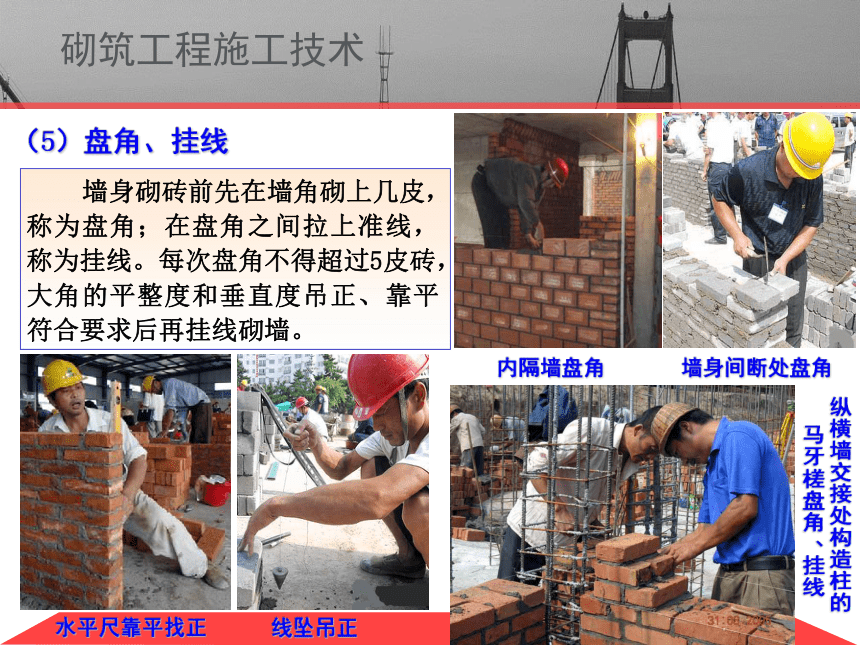

(5)盘角、挂线
墙身砌砖前先在墙角砌上几皮,称为盘角;在盘角之间拉上准线,称为挂线。每次盘角不得超过5皮砖,大角的平整度和垂直度吊正、靠平符合要求后再挂线砌墙。
水平尺靠平找正 线坠吊正
内隔墙盘角 墙身间断处盘角
纵横墙交接处构造柱的
马牙槎盘角、挂线
砌筑工程施工技术

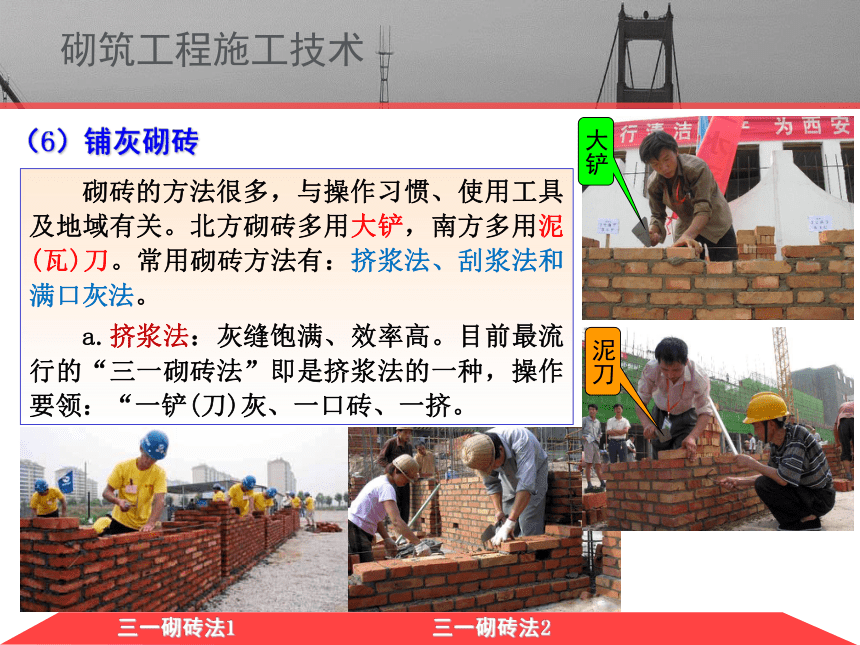

(6)铺灰砌砖
砌砖的方法很多,与操作习惯、使用工具及地域有关。北方砌砖多用大铲,南方多用泥(瓦)刀。常用砌砖方法有:挤浆法、刮浆法和满口灰法。
a.挤浆法:灰缝饱满、效率高。目前最流行的“三一砌砖法”即是挤浆法的一种,操作要领:“一铲(刀)灰、一口砖、一挤。
三一砌砖法1 三一砌砖法2
大铲
泥刀
砌筑工程施工技术

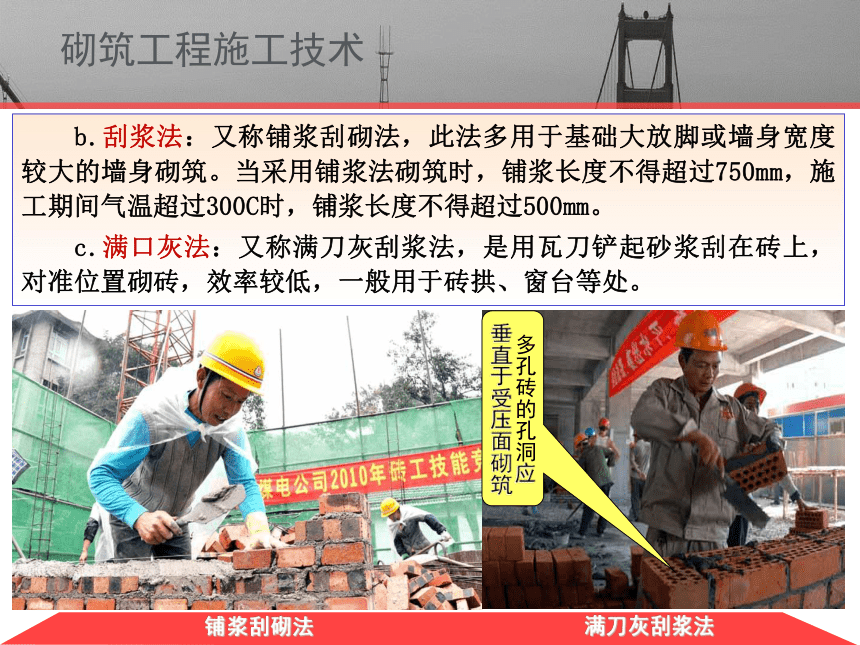

b.刮浆法:又称铺浆刮砌法,此法多用于基础大放脚或墙身宽度较大的墙身砌筑。当采用铺浆法砌筑时,铺浆长度不得超过750mm,施工期间气温超过300C时,铺浆长度不得超过500mm。
c.满口灰法:又称满刀灰刮浆法,是用瓦刀铲起砂浆刮在砖上,对准位置砌砖,效率较低,一般用于砖拱、窗台等处。
铺浆刮砌法 满刀灰刮浆法
多孔砖的孔洞应
垂直于受压面砌筑
砌筑工程施工技术

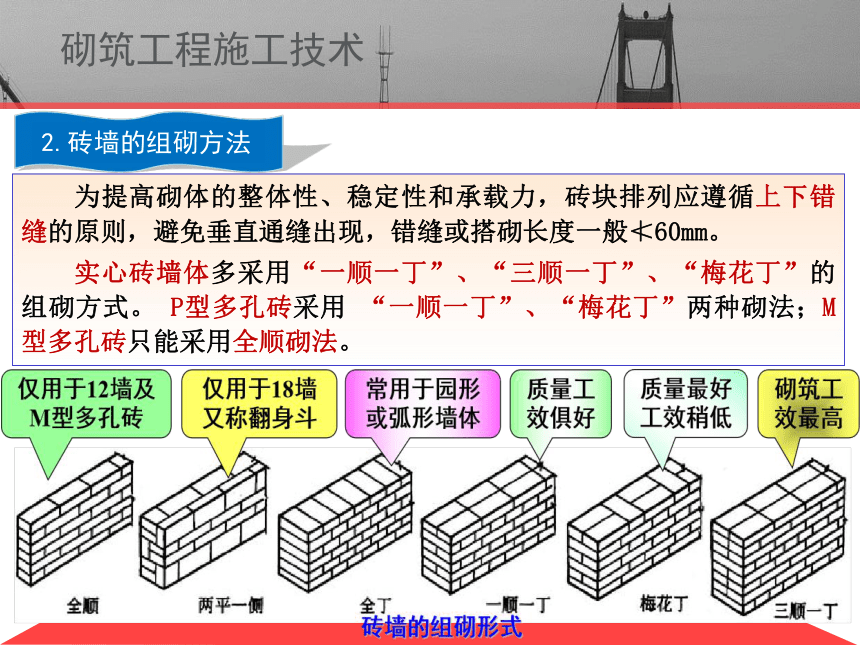

2.砖墙的组砌方法
为提高砌体的整体性、稳定性和承载力,砖块排列应遵循上下错缝的原则,避免垂直通缝出现,错缝或搭砌长度一般≮60mm。
实心砖墙体多采用“一顺一丁”、“三顺一丁”、“梅花丁”的组砌方式。 P型多孔砖采用 “一顺一丁”、“梅花丁”两种砌法;M型多孔砖只能采用全顺砌法。
砌筑工程施工技术

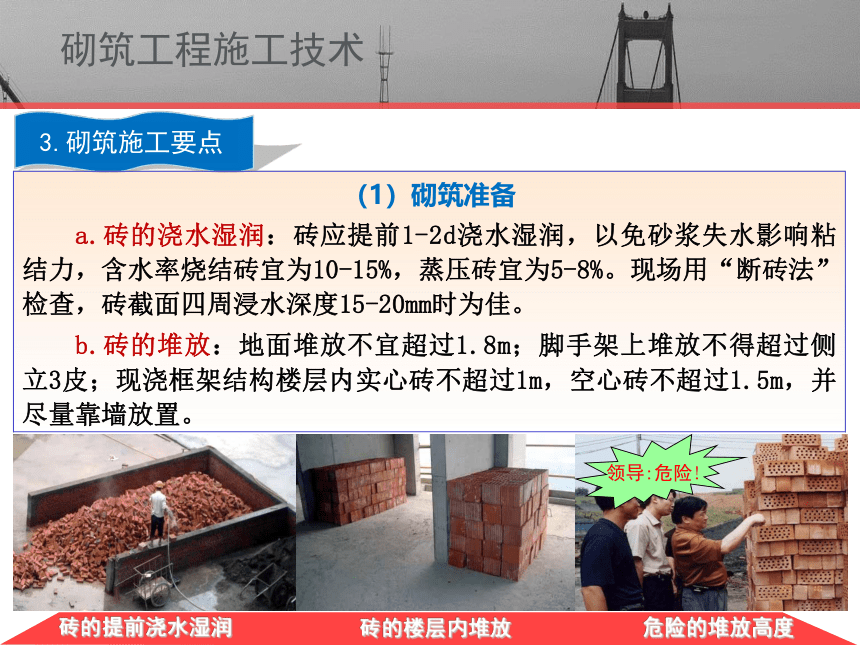

3.砌筑施工要点
(1)砌筑准备
a.砖的浇水湿润:砖应提前1-2d浇水湿润,以免砂浆失水影响粘结力,含水率烧结砖宜为10-15%,蒸压砖宜为5-8%。现场用“断砖法”检查,砖截面四周浸水深度15-20mm时为佳。
b.砖的堆放:地面堆放不宜超过1.8m;脚手架上堆放不得超过侧立3皮;现浇框架结构楼层内实心砖不超过1m,空心砖不超过1.5m,并尽量靠墙放置。
砖的提前浇水湿润
砖的楼层内堆放 危险的堆放高度
领导:危险!
砌筑工程施工技术
(2)砖基础的砌筑
砖基础一般做成阶梯形,俗称大放脚。有等高式(2皮一收)和间隔式(2皮一收和1皮一收相间)两种,退台宽度均为1/4砖。
基底标高不同时,应从低处砌起,由低处向高处搭接,搭接长度≮基础大放脚的高度。±0.00以下的墙体和基础不得采用多孔砖。
砖基础的组砌形式 砖砌大放脚现场实景
砌筑工程施工技术
(3)墙柱的砌筑高度
墙柱的日砌筑高度≯1步架,冬季≯1.2m;流水施工段间高差≯层高或4m;未施工楼板或屋面的墙柱其允许自由高度不宜超过下表限值。
墙或柱的允许自由高度(m)
墙(柱)厚 (mm) 砌体密度>16(KN/m3) 砌体密度13~16(KN/m3)
风载(KN/m2) 风载(KN/m2)
0.30 约7级风 0.40 约8级风 0.50 约9级风 0.30 约7级风 0.40 约8级风 0.50
约9级风
190 --- --- --- 1.4 1.1 0.7
240 2.8 2.1 1.4 2.2 1.7 1.1
370 5.2 3.9 2.6 4.2 3.2 2.1
490 8.6 6.5 4.3 7.0 5.2 3.5
620 14.0 10.5 7.0 11.4 8.6 5.7
危险的砌筑高度
砌筑工程施工技术
4.墙体的孔洞预留
设计要求的洞口、管道、沟槽应于砌筑时正确留出或埋设, 严禁打凿墙体或在墙上开凿水平沟槽。
在砼结构上钻孔插筋控制穿墙套管的位置及标高
配电箱预先在墙体上预留
避免事后剔凿
墙体砌筑时穿墙套管塞填密实
砌筑工程施工技术
标出线管线盒的位置及尺寸 用切割机按标示切出线槽,严禁人工剔打
严禁开水平槽,应改成450斜槽!
线管弯曲半径符合要求,固定牢靠 挂线留线盒 细石砼填充
盒顶平抹灰
砼面凹于墙面
2~3mm
砌筑工程施工技术
因施工需要在墙上留置临时洞口时,其侧边离交接处墙面≮0.5m,洞口净宽不应超过1m。宽度超过0.3m的洞口顶部应设置钢筋砼过梁。
不允许留设脚手眼的墙体部位:
120mm厚的墙体、独立柱;
宽度<1m的窗间墙;
门窗洞口两侧200mm和转角处450mm范围内;
梁或梁垫下及其左右500mm范围内;
过梁上与过梁成600角的三角形范围及过梁净跨度1/2的高度范围内。
宽度>0.3m的预留孔洞未设过梁
宽度<1m的窗间墙留设脚手眼
砌筑工程施工技术
5.空心砖墙的施工要点
(1)操作要点
a.空心砖的砌筑宜采用刮浆法,竖缝应先批浆后砌筑。
b.空心砖的非标砖块加工,宜用无齿锯制作,不得用砍凿的方法斩砖。
c.转角处及纵横墙交接处应同步砌筑,不得留斜槎。
砌筑工程施工技术
(2)空心砖墙的构造要求
a.空心砖墙转角处和纵横墙交接处应加设拉筋。
b.当墙体长度超过5m或高度超过4m,设计未明确时,应在墙体中间部位设构造柱或卧梁。
c.墙底部至少砌3皮普通实心砖,在门窗洞口两侧一砖范围内也应用普通砖实砌。
纵横墙交接处设拉结钢筋 墙底部和门窗洞口的用普通砖实砌
砌筑工程施工技术
⑷墙中洞口、预埋件和管道处,均用实心砖砌筑,并应在砌筑时正确留出或预埋,不得在墙砌好后打洞。
丁字部位组砌方法 构造柱马牙槎的实砌
转角部位组砌方法
内外墙不同砌体材料的砌筑方法
砌筑工程施工技术
特种砌砖(高炉筑炉施工)一瞥
筑炉施工现场 炉内砌砖场景 严格检查砖缝≯1.5mm
材料通过轨道车运进炉内 刮涂耐火胶泥1 刮涂耐火胶泥2 砌 砖
砌筑工程施工技术
砌块砌体施工
1.砼小型空心砌块砌体
(1)施工准备
a.砌块堆放须下垫上盖,堆置高度不超过1.6m;砌块砌筑前不得浇水,气候异常炎热干燥时可稍微喷水湿润。
b.龄期不足28d的砌块、破损及明显受潮砌块严禁上墙。
c.划分施工段,绘制砌块组砌排列图,墙身及门窗洞口放线,立皮数杆。
砌筑工程施工技术
砼空心小砌块砌筑现场
水平灰缝的拉结钢筋
(2)施工要点
砌块砌体的砌筑规则是:“对孔、错缝、反砌”。
对孔:即上下皮砌块要对孔砌筑;
错缝:竖缝应相互错开1/2主规格砌块长度;
反砌:将砌块生产时的底面朝上砌筑。
a.砌块排列应对孔、错缝、搭砌,上下皮小砌块要错缝1/2主规格长度对孔砌筑。无法对孔砌筑时,错缝搭接长度≮90mm,否则应在水平灰缝中设置4φ4钢筋点焊网片,网片两端与竖缝的距离≮400mm,竖向通缝不超过2皮砌块。
砌筑工程施工技术
小砌块墙转角处及T字交接处砌法
小砌块砌体斜槎和直槎
斜槎水平长度
≮斜槎高度
槎口伸出
墙面20cm
每三皮砌块设拉结筋
分皮咬槎交错搭砌
隔皮露端面
b.外墙转角及纵横墙交接处,应分皮咬槎、交错搭砌。
c.墙体转角处和纵横墙交接处应同时砌筑,临时间断处应砌成斜槎,斜槎水平长度≮斜槎高度。转角处及抗震设防区严禁留置直槎。非抗震设防区的内外墙临时间断处留斜槎有困难时,可从砌体面伸出200mm砌成阴阳槎,并每3皮砌块设拉结筋或钢筋网片,接槎部位延至门窗洞口。
砌筑工程施工技术
d.砌块应逐块铺砌,砂浆随砌随铺。水平灰缝采用坐浆法满铺砌块全部壁肋或封底面;竖向灰缝采用满铺端面法,即将砌块端面朝上铺满砂浆再上墙挤紧,然后加浆插捣密实。
水平灰缝坐浆法满铺 砌块端面满铺砂浆 砌块上墙挤紧
空心砌块铺灰器
e.砌筑时上跟线、下跟棱,左右相邻要对平,每砌完一块原浆勾缝,灰缝凹进墙面2mm。
f.砌块被移动或撞动时,应重新铺砌。
g.砌块的日砌筑高度≯1.4m或一步架。
砌筑工程施工技术
(3)构造要求
a.地面或防潮层以下砌体应采用不低于MU7.5普通砼小砌块和M5水泥砂浆;5层及5层以上房屋的底层墙体应采用不低于MU7.5砌块和M5砌筑砂浆。
b.下列部位的砌体,应采用C20砼灌实砌体的孔洞:
底层室内地面或防潮层以下的砌体;
无圈梁的檩条和楼板支承面下的一皮砌体;
未设置砼梁垫的屋架、梁等构件支承处,灌实宽度、高度≮600mm的砌块;
挑梁支承面下内外墙交接处,纵横各灌实3个孔洞,灌实高度≮3皮砌块;
纵横墙交接处,距墙中心线每边≮300mm孔洞,灌实高度为墙身全高。
砌筑工程施工技术
砌块墙与后砌隔墙
交接处加设钢筋网片
墙身底部眠砌4皮实心砖!
墙体定位处用实心砖错缝
墙身顶部用实心砖斜砌,与梁底顶紧,水泥砂浆塞缝
上下皮错缝搭接正确
c.先砌墙与后砌隔墙交接处,应沿墙高每400mm在水平灰缝内设置不少于2φ4、横筋间距≯200mm的焊接钢筋网片,伸入后砌隔墙内≮600mm
砌筑工程施工技术
带清扫口
的砌块
芯柱的砼浇灌
(4)芯柱施工
砌块砌体应在外墙转角、楼梯间四角的纵横墙交接处设置芯柱。芯柱截面≮120×120mm,连续三个孔洞,用不低于C20细石砼灌实。
a.5层及5层以上房屋,芯柱每孔内插竖筋≮1φ10(抗震设防时≮1φ12)带肋钢筋,底部应伸入室内地坪下500mm或与基础圈梁锚固,顶部应与屋盖圈梁锚固。
b.芯柱柱脚应留设清扫口,砌至要求标高后,应及时清理芯柱孔内壁及芯柱孔内掉落的砂浆等杂物。砌筑砂浆强度达到1MPa时方可浇灌芯柱砼,先注入适量的与砼相同的去石水泥砂浆,再分层、连续浇筑,不得留施工缝。
砌筑工程施工技术
c.芯柱应沿房屋全高贯通,并与各层圈梁整体现浇。芯柱处沿墙高每隔400mm应设φ4钢筋网片拉结,每边伸入墙体≮600mm。
钢筋砼芯柱处拉筋
d.对于配筋小型空心砌块砌体,芯柱砼应在装配式楼盖处贯通,不得削弱芯柱截面。
芯柱贯穿楼板构造
砌筑工程施工技术
中国最高的砼空心小砌块住宅
该试点住宅地处 3类土,7度设防,无地下室,总建筑面积为7000m2,底层层高4.4m,标准层3m,主体14层,局部15层,建筑总高度为46m。
墙体除电梯井部分墙体采用C20砼外,其余承重墙均采用190mm厚砼配筋砌块,1~2层为全注芯砼砌体, 3层以上为部分注芯砼砌体,分别采用MU20 ~MU10砌块、 M20 ~M10砂浆、 C30 ~C20注芯砼;砌体水平和垂直方向的配筋率均为0.1%,楼屋盖均为C20砼。
辽宁盘锦
砼空心小砌块试点住宅
砌筑工程施工技术
2.加气砼砌块施工
加气砼NALC砌块
加气砼砌块一般不在下列部位使用:
±0.00以下(地下室内隔墙除外)部位;
长期浸水或化学浸蚀的环境;
800C以上高温环境;
屋面女儿墙。
(1)施工准备
a.加气砼砌块的出厂龄期不少于28d。
b.运输、装卸过程中严禁抛掷和倾倒,现场
堆放须下垫上盖,防止雨淋,堆置高度不超过
2m;
c.砌块提前2d浇水湿润,并将砌块面的浮尘冲洗干净。
d.砌筑加气砼砌
块墙体时,墙体底
部应砌普通实心砖或
设置现浇砼导墙,高
度≮200mm。
砌筑工程施工技术
施工缝处凿毛 导墙模板支设规范牢固
现场堆放要求下垫上盖
下垫!
上未盖,砌块含水量过大!
砌筑工程施工技术
(2)施工要点
a.砌块砌筑前,应绘制砌块排列图,设置皮数杆、拉准线依线砌筑。
b.砌块排列上下皮应错缝搭砌,搭砌长度为主砌块长度的1/3,且≮150mm。不能满足时,应在水平灰缝设置2φ6的拉结筋或φ4 钢筋网片,拉结钢筋或网片的长度≮700mm。
加气砼砌块墙中拉结筋
墙身底部眠砌4皮实心砖!
错缝长度均不满足要求!
在水平灰缝中设置拉结筋!
砌筑工程施工技术
加气砼砌块墙的
转角处、交接处砌法
转角处砌块应隔皮露端面!
横墙砌块坐中
于纵墙砌块
并隔皮露端面!
不得采用其它砌块或红砖镶砌或盘角
×
×
×
×
×
×
d.砌筑填充墙的收口应设置在中间部位,收口部位的竖向灰缝以插浆法施工,宜用内外临时夹板夹住后灌缝,其宽度≯20mm。
c.外墙转角处及纵横墙交接处应分皮咬槎、交错搭砌,隔皮砌块露端面;砌块砌至门窗洞口边为非整块时,应用同品种砌块加工切割成,不得用其它砌块或砖镶砌。
砌筑工程施工技术
e.砌体水平灰缝厚度控制在12~15mm范围内,加钢筋网片时为20~25mm,砂浆饱满度≥90%;竖向灰缝厚度为20mm,砂浆饱满度≥80%,>30mm的竖向灰缝应用C20细石砼灌实。
砌块校平摆正后,水平缝锤击法挤浆
砌块以挤浆方式上墙,竖缝挤紧 砌2~3皮后,用专用勾缝器原浆抿缝
砌筑工程施工技术
f.非承重的填充墙砌至梁板底时应预留180~200mm,间隔7天再顶砌梁底斜砖。斜砌时,两端应放置预制砼三角块,用实心砖呈600逐块上顶、下挤,敲紧后填满砂浆,严禁一次砌至梁底。
错误!砌块不得砌至梁底
预留180~200间隔7天以上再砌!
填充墙的
顶部斜砌
端部的斜砌 中部的斜砌
墙底和墙顶的实心砖不视同混砌!
g.加气砼砌块墙体的日砌筑高度宜控制在1.5m范围内。
砌筑工程施工技术
(3)构造要求
a.加气砼可砌成单层墙或双层墙,双层墙间每隔600mm墙高在水平灰缝中放置φ4~6的钢筋扒钉,扒钉间距为600mm,空气层厚度70~80mm。
加气砼砌块墙
b.外墙转角处及纵横墙交接处的墙体应同时砌筑,对不能同时砌筑又必须留置的临时间断处,应留置斜槎。承重加气砼砌块墙沿墙高每1m左右在水平灰缝中放置3φ6拉结钢
筋,钢筋伸入墙内≮1m;非承重加
气砼砌块墙放置2φ6拉结钢筋,钢
筋伸入墙内≮700mm。
承重加气砼砌块墙的拉结钢筋
正确
错误
砌筑工程施工技术
门窗过梁的设置
c.跨度≥0.6m的门窗洞口顶面应设置钢筋砼过梁。承压过梁的砌块原则上应为整块。窗口下部应设置60~90mm厚钢筋砼窗台板,窗台板伸入砌体内长度≥300mm;宽大窗口下部 应通长设置钢筋砼板带。
d.圈梁、腰梁及构造柱:除规范及图纸要求设置的外,下列部位应增设圈梁、腰梁及构造柱:
自由端的墙体顶面、高度超过4m的墙体应增设钢筋砼圈梁;
未开窗洞的外墙墙体(3m以下)中部增设钢筋砼腰梁;
宽度≥2m洞口的两侧、长度>2.5m的
独立墙体端部、墙体长度> 5m、外墙阳角
、支承在悬臂梁板上的墙体等部位应增设
钢筋砼构造柱。
圈梁与腰梁
砌筑工程施工技术
3.石膏砌块施工
石膏砌块不得在防潮层以下部位,以及长期处于浸水或化学浸蚀环境下使用。
石膏砌块砌筑施工
(1)施工准备
a.砌块应有专门的包装,搬运或安装时应轻拿轻放。
b.砌块宜室内存放,严禁淋雨受潮,存放时下部垫木架空,保持垂直方向,码放高度不超过4层。
c.砌筑时砌块含水率≯8%。
d.砌体底部应设置高度≮200mm的砼或砖砌
墙垫,有防水要求的房间应采用C20的现
浇砼墙垫。
e.绘制砌块立面排列图,放出砌体位置线,
阴阳角处立皮数杆,拉准线。
砌筑工程施工技术
(2)施工要点
石膏砌块砌筑时应上下错缝搭接,搭接长度≮砌块长度的1/3
水平及竖向灰缝横平竖直,厚度均匀,灰浆饱满,厚度7~10mm
石膏砌块砌体的日砌筑高度,采用石膏基粘结浆砌筑时≯3m,采用水泥基粘结浆砌筑时≯1.5m
砌筑工程施工技术
砌块的长度方向与墙体的长度方向一致,榫槽应向下!
水平灰缝采用铺浆法随铺随砌,石膏基粘结浆的一次铺浆长度不超过1块砌块长度,水泥基粘结浆的一次铺浆长度不超过2块砌块长度;竖向灰缝采用满铺端面法。
砌筑过程中应随时用靠尺、水平尺、线坠检查、校正墙身的平整度和垂直度,不得在粘结浆初凝后敲打校正。
砌筑工程施工技术
洞口边框示意
砌体与柱(墙)
刚性连接示意
砌体与梁(板)柔性连接示意 砌体与梁(板)刚性连接示意
(3)构造要求
a.门洞口和宽度≥1.5m的窗洞口应加设钢筋砼边框。
b.结构柱或墙应沿高度方向每皮砌块设置2φ6拉结筋,伸入砌体内≮砌体长度的1/5。砌体与结构柱或墙之间采用刚性连接。
c.砌体与主体梁(板)底之间宜采用柔性连接;当主体结构刚度相对较大时可采用刚性连接。
砌筑工程施工技术
砼构造柱施工
1.构造柱的一般规定
构造柱的设置
截面尺寸:墙厚240时≮240×240mm,墙厚190时≮190×250mm;空心小砌块≮190×190mm。
纵向钢筋:中柱≮4φ12,边柱、角柱及7度区超过6层、8度区超过5层的构造柱≮4φ14。
箍筋:直径≮φ6,间距≯200mm,与圈梁相交处的上下加密间距≯100mm,加密范围取1/6层高及450mm中之较大者;
砼强度等级:不宜低于C20。
砌筑工程施工技术
构造柱与基础梁的连结 构造柱与圈梁的连结
构造柱的锚固:构造柱无需设置基础,下部伸入室外地面以下500mm或锚入基础圈梁内即可,顶部锚入屋面圈梁内。
马牙槎的设置:连接处应砌成马牙槎,马牙槎的高度≯300mm(小砌块墙≯200mm),并沿墙高每500mm(小砌块墙每400mm)设置2φ6拉结钢筋,每边伸入墙内≮1m
砌筑工程施工技术
2.构造柱施工
构造柱应遵循“先砌墙、后浇柱”的程序进行。施工程序为:绑扎钢筋→砌砖墙→支模板→浇砼→拆模。
砖墙构造柱
马牙槎的留设
砌墙时留设
构造柱的马牙槎
(1)砖墙马牙槎的留设
构造柱与砖墙连接处的马牙槎,从每层柱脚开始,先退后进,马牙槎沿高度方向≯300mm,齿深60~120mm,沿墙高每500mm设2φ6拉结钢筋,每边伸入墙内≮1m。
砌筑工程施工技术
标准块
端头块
钢箍加密
空心小砌块墙转角处
构造柱的留设
砌块墙构造柱
马牙槎的留设
(2)砌块墙马牙槎的留设
构造柱与砌块墙连接处的马牙槎,从每层柱脚开始,先退后进,马牙槎沿高度方向≯200mm,齿深100mm,沿墙高每400mm设2φ6拉结钢筋,每边伸入墙内≮1m或伸至洞口边。
砌筑工程施工技术
空心小砌块墙构造柱
马牙槎的留设
与构造柱相邻的砌块孔洞:6 度时宜填实;7度时应填实;8、9 度时应填实并插筋
砌筑工程施工技术
加气砼砌块墙转角处
构造柱的留设
马牙槎
双面胶
钢箍未加密
上端锚入
圈梁内
砌筑工程施工技术
(3)构造柱的支模及浇筑
喇叭口
a.贴双面胶:
马牙槎砌好后,应沿构造柱的界面弹线贴双面胶堵缝,双面胶粘贴顺直平整、界面清晰。
b.支设模板:
模板须与墙的两侧严密贴紧、对拉螺栓紧固,防止模板漏浆。填充墙构造柱模板上口应设置喇叭口,安装高度高出梁下口10~20mm,确保喇叭口砼浇筑密实。模板底部应留设清理孔,以便清除模板内的杂物,清除后封闭。
砌筑工程施工技术
构造柱砼的支模
拆模后的构造柱砼
拆模后将喇叭口砼剔凿平柱面
砼构造柱浇筑成型
c.浇灌构造柱砼前,应清除落地灰、砖渣等杂物,并将模板浇水湿润,先注入与砼配比相同的50mm厚水泥砂浆,再分段浇灌、振捣柱身砼。振捣时,严禁振捣器触碰砖墙。
砌筑工程施工技术
3.构造柱施工常见错误示例
先砌墙 后绑钢筋 构造柱施工顺序错误 拉结筋未锚入构造柱内
砌筑工程施工技术
后植筋位置错误 构造柱纵筋无法搭接 构造柱柱头砼不密实 钢筋外露
构造柱施工缝处上下错台 埋设电器底盒破坏构造柱 构造柱剔槽破坏
砌筑工程施工技术
石砌体施工
1.毛石砌体
毛石墙砌筑施工
(1)毛石砌体砌筑要点
采用铺浆法砌筑,砂浆必须饱满,叠砌面的粘灰面积(砂浆饱满度)应>80%。
毛石砌体宜分皮卧
砌,各皮石块间应利用
毛石自然形状经敲打修
整使之与先砌毛石基本
吻合、搭砌紧密。
砌筑工程施工技术
过桥石 铲口石 斧刃石
毛石墙砌筑施工
毛石应上下错缝,内外搭砌,不得采用外面侧立毛石、中间填心的砌筑方法;中间不得有铲口石(尖石倾斜向外的石块)、斧刃石(尖石向下的石块)和过桥石(仅在两端搭砌的石块)。
毛石砌体的灰缝厚度宜为20~30mm,石块间较大的空隙应先填塞砂浆后用碎石块嵌实,不得采用先放碎石后塞砂浆或干填碎石块的方法。
砌筑工程施工技术
毛石基础
阶梯形毛石基础
(2)毛石基础
毛石基础应双面拉准线、分皮卧砌,砌第1皮毛石应选用有较大平面的石块,底面座浆后大面朝下砌筑。
阶梯形毛石基础的上级台阶的石块应至少压砌下级台阶石块的1/2,相邻台阶的毛石应相互错缝搭砌。毛石砌体的第一皮及转角处、交接处和洞口处,应用较大的平毛石砌筑。
砌筑工程施工技术
(3)毛石墙
毛石墙转角处与交接处应同时砌筑,不能同时砌筑而又必须留置的临时间断处,应砌成踏步槎。
毛石墙每日砌筑高度不应超过1.2m。
毛石与普通烧结砖的组合墙:毛石砌体应与砖砌体同时砌筑,并每隔4~6皮砖用2~3皮丁砖与毛石砌体砌合,两种砌体间的空隙用砂浆填塞。
砌筑工程施工技术
2.料石砌体
铺浆法砌筑粗料石墙
阶梯形料石基础
⑴砌筑要点:料石砌体应采用铺浆法砌筑,料石须放置平稳,砂浆须饱满;灰缝厚度细料石≯5mm,粗料石、毛料石≯20mm;水平灰缝和竖向灰缝的砂浆饱满度均应>80%;料石砌体的上下皮料石的竖向灰缝应相互错开,错开长度≮料石宽度的1/2。
⑵料石基础:第一皮石块应座浆丁砌,以上各层可按一顺一丁砌筑。阶梯形料石基础,上级台阶的料
石至少压砌下级台阶料石的1/3。
⑶料石墙:厚度等于一块料石厚
度时,可采用全顺砌筑形式;料
石墙壁厚度等于二块料石厚度时
,可采用两顺一丁或丁顺组砌的
砌筑形式。
砌筑工程施工技术
3.毛石挡土墙
毛石挡土墙每砌3~4皮为一个分层高度,并找平一次;外露面的灰缝厚度≯40mm,分层处的错缝≯80mm。
砌筑工程施工技术
石砌挡土墙施工
包边填心砌法
⑴不得采用包边填心砌法。
⑵石砌挡土墙应间隔2m左右均匀设置泄水孔;泄水孔与土体间铺设长宽各为300mm、厚200mm的卵碎石作疏水层。
⑶挡土墙内侧回填土须分层夯填,分层松土厚度应为300mm。墙顶面应有适当坡度使流水流向挡土墙外侧面
