桩基础工程施工
钢筋混凝土预制桩的施工

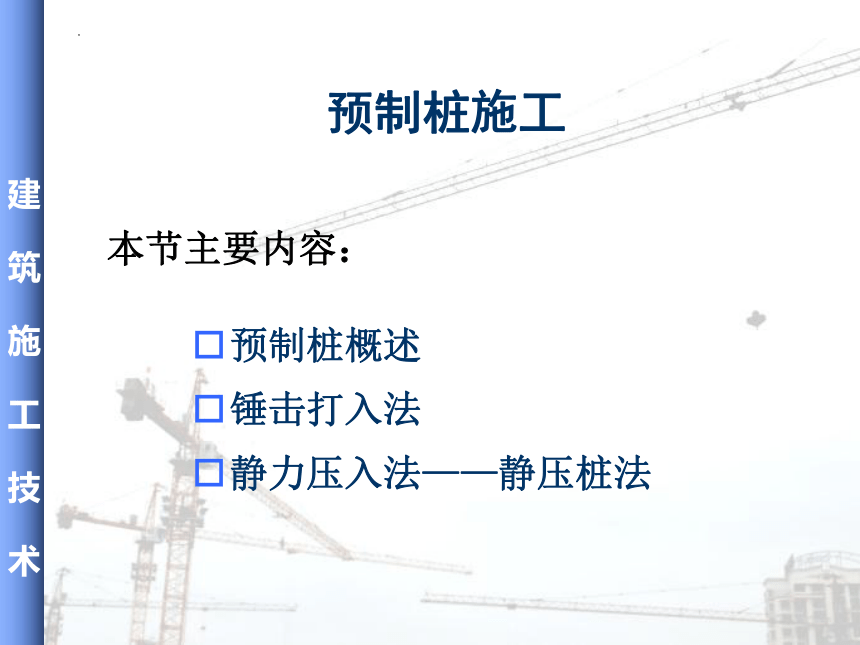

预制桩施工
本节主要内容：
预制桩概述
锤击打入法
静力压入法——静压桩法

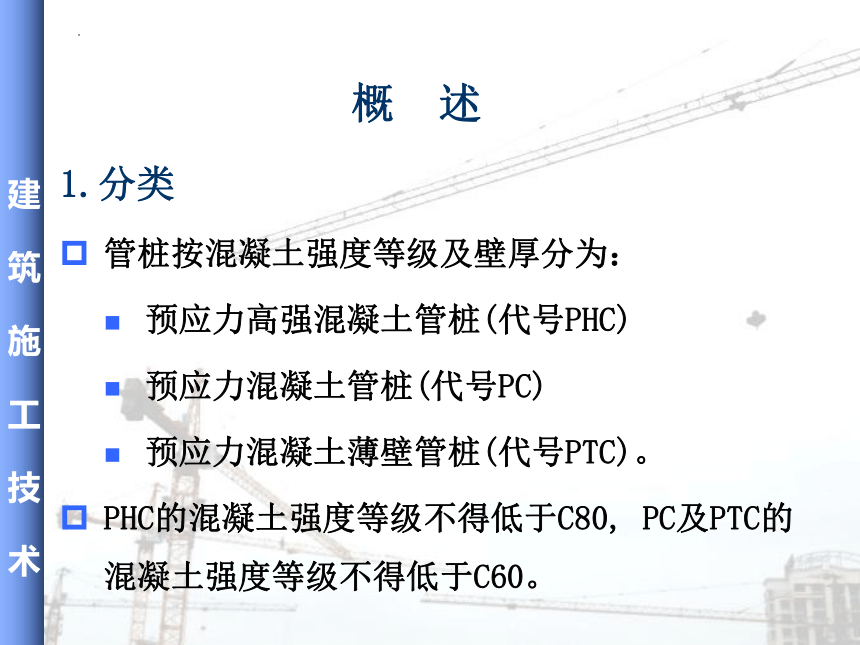

概 述
1.分类
管桩按混凝土强度等级及壁厚分为：
预应力高强混凝土管桩(代号PHC)
预应力混凝土管桩(代号PC)
预应力混凝土薄壁管桩(代号PTC)。
PHC的混凝土强度等级不得低于C80, PC及PTC的混凝土强度等级不得低于C60。

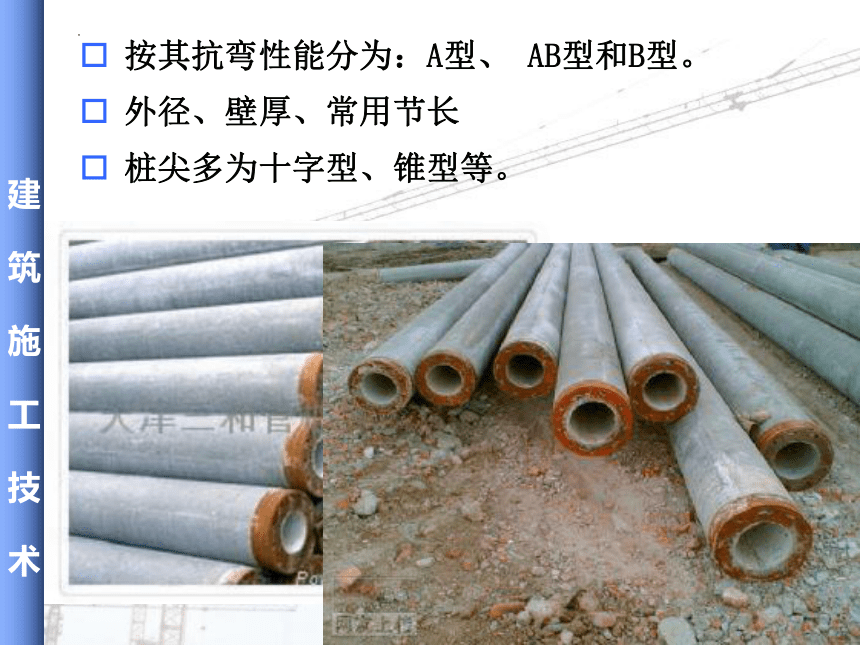

按其抗弯性能分为：A型、 AB型和B型。
外径、壁厚、常用节长
桩尖多为十字型、锥型等。

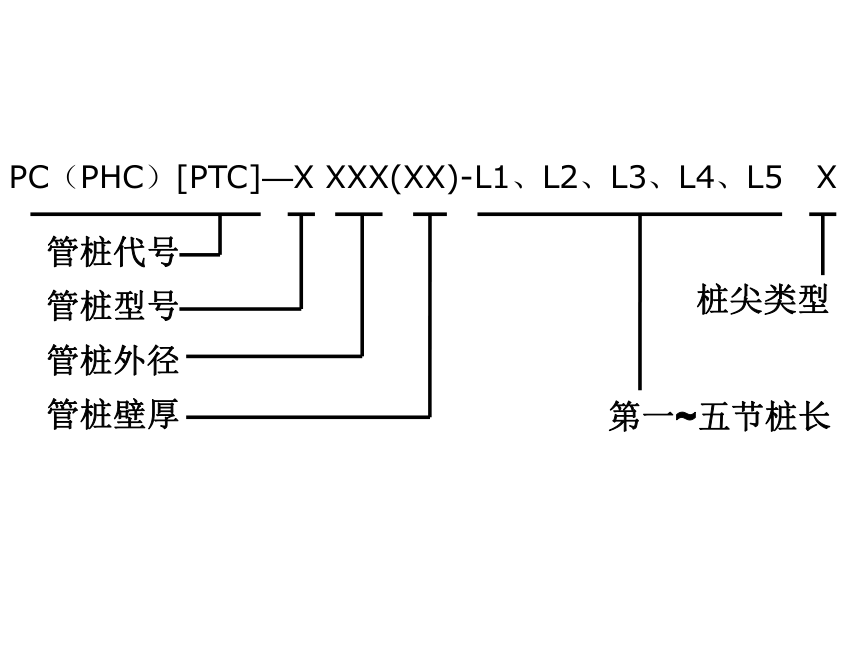

PC（PHC）[PTC]—X XXX(XX)-L1、L2、L3、L4、L5 X
管桩代号
第一~五节桩长
管桩型号
管桩外径
管桩壁厚
桩尖类型

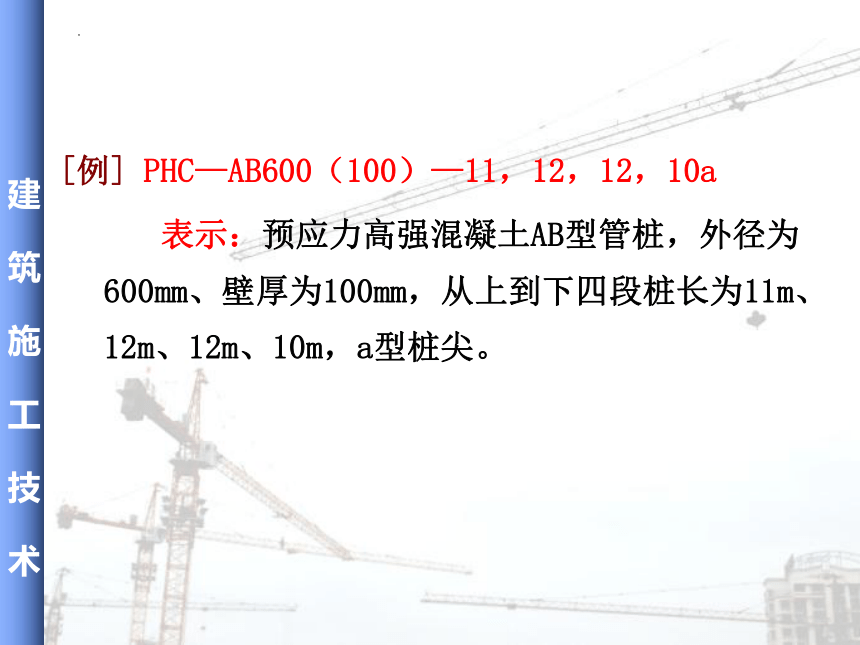

[例] PHC—AB600（100）—11，12，12，10a
表示：预应力高强混凝土AB型管桩，外径为600mm、壁厚为100mm，从上到下四段桩长为11m、12m、12m、10m，a型桩尖。

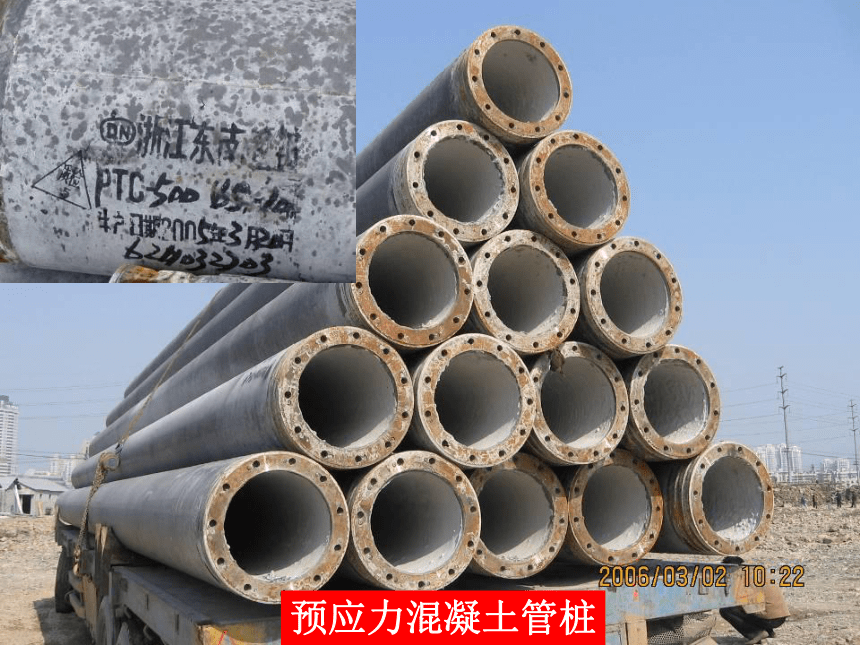

预应力混凝土管桩

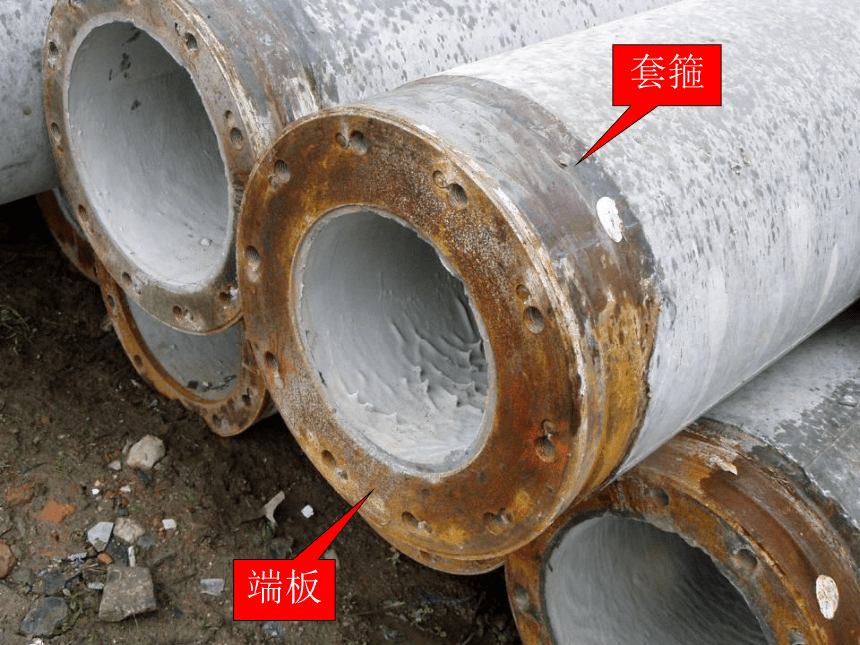

套箍
端板
采用先张法
预应力工艺

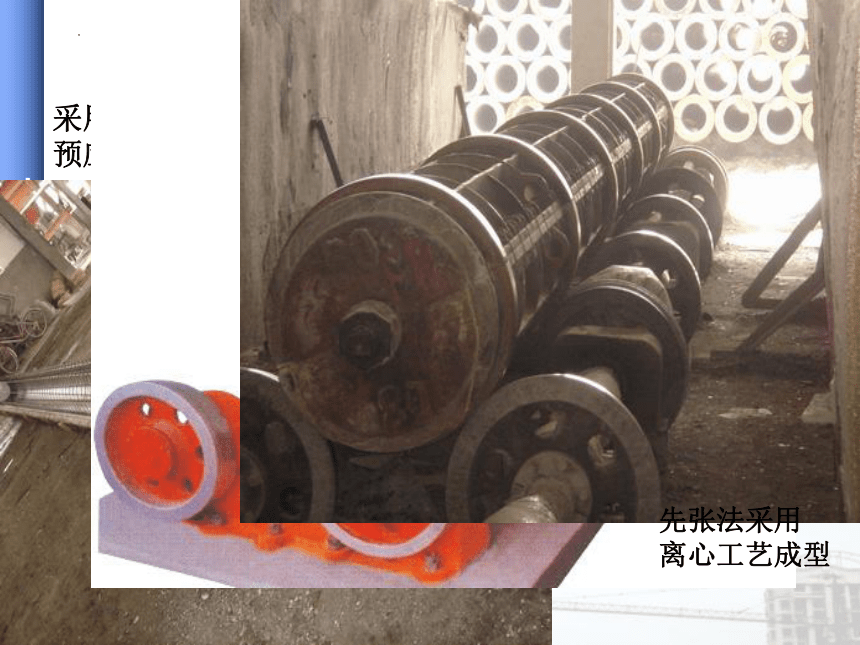

先张法采用
离心工艺成型

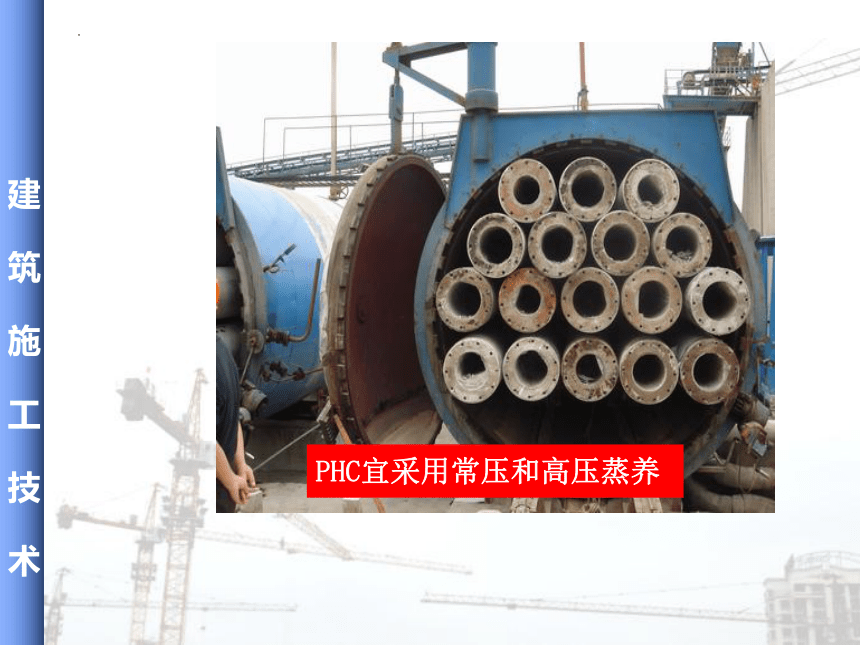

PHC宜采用常压和高压蒸养

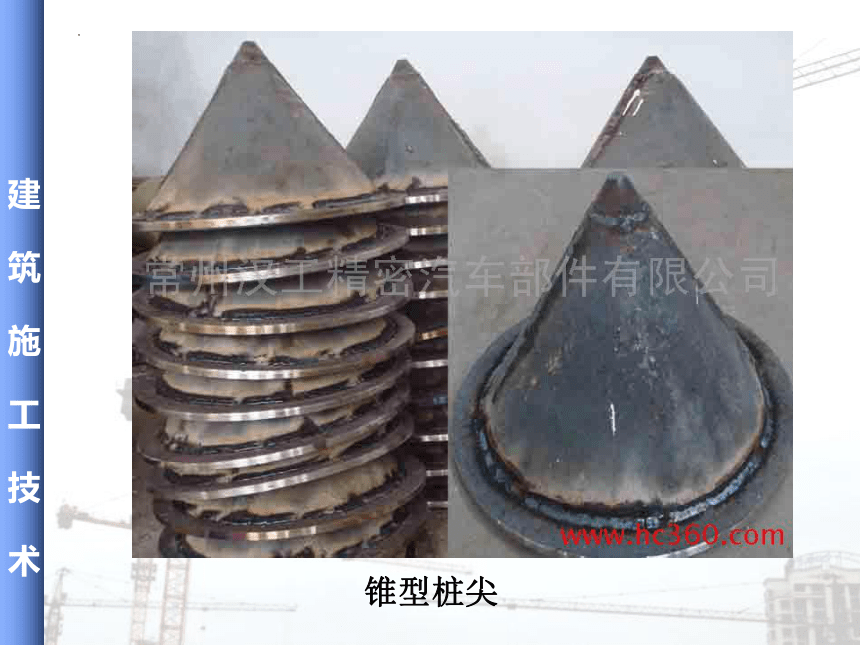

锥型桩尖

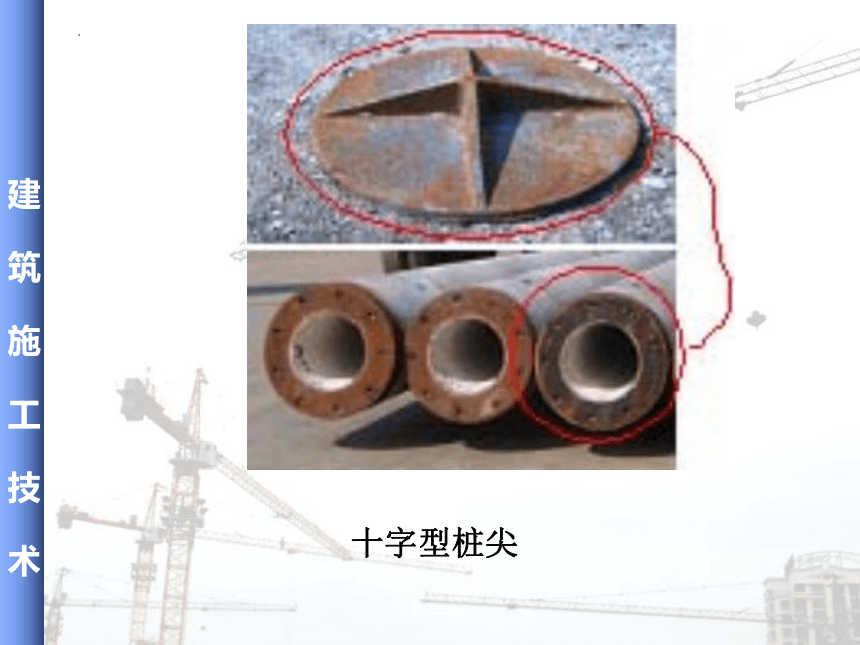

十字型桩尖
方桩
一、锤击打入法
定义：锤击打入桩，是利用桩锤下落产生的冲击能量将桩沉入土中，锤击沉桩是混凝土预制桩最常用的沉桩方法。
1.打桩机械设备
（1）桩锤
落锤 柴油锤 蒸汽锤 液压锤
（2）桩架
作用：支撑锤桩；吊桩就位；打桩导向。
类型：多功能桩架、履带式桩架。
履带式桩架
桩帽
2.准备工作
（1）场地准备：清除地上、地下障碍物，平整、压实场地，设置排水沟；
（2）材料、机具准备及接通水、电源。
2.准备工作
（3）定桩位，确定打桩顺序：
1)当桩中心距<4倍桩径时，
可：①自中间向四周环绕或放射打；
②由中心向两侧对称打；
③由一侧向单一方向打；
2)当桩中心距 4倍桩径时，可按施工方便顺序打；
3)当桩的规格不同时，先大后小，先长后短；
4)当桩尖设计标高不同时，先深后浅。
2.准备工作
（4）管桩的起吊、运输和堆放
起吊：管桩混凝土达到设计强度的75％，才能起吊。管桩吊装宜采用两支点法或两头钩吊法。
桩在起吊和搬运时，吊点应符合设计规定。无吊环，吊点位置的选择随桩长而异，并应合吊弯矩最小的原则。
管桩起吊
管桩起吊
管桩起吊
运输：管桩混凝土达到设计强度的100％时才可运输，运输过程中支点应与吊点位置一致。
堆放：一般不超四层。桩在施工现场的堆放场地应平整、坚实，并不得产生不均匀沉陷。堆放时设垫木，垫木的位置与吊点位置相同，各层垫木应上、下对齐。
管桩运输
支点位置
2.准备工作
（5）管桩龄期的确定：管桩混凝土达到设计强度的100％时方可打桩，按“先进场桩先打”的原则；
（6）进行打桩试验：≮2根，检验工艺、设备是否符合要求。
工艺顺序：
定锤吊桩
打桩
截桩头
打桩测量和记录
打桩前准备
接桩
送桩
3.打桩工艺
3.打桩工艺
要点：
采用重锤低击，开始要轻打；
注意贯入度变化，做好打桩记录
如遇异常情况（贯入度剧变；桩身突然倾斜、位移、回弹；桩身严重裂缝或桩顶破碎），暂停施打，与有关单位研究处理。
桩的入土深度
1.桩端位于一般土层时,控制桩的人土深度应以设计标高为主,而以贯人度作为参考。
2.桩端位于坚硬、硬塑的黏性土、中密度以上的粉土、砂土、碎石类土、风化岩时, 控制桩的入土深度,则以贯人度为主,而以设计标高作为参考。
3.贯人度已达到要求而设计标高未达到要求时, 应继续锤击3阵,按每阵10击的贯人度不大于设计值加以确认。
4.设计标高已达到要求而贯人度未达到要求时,应继续打至达到贯人度要求。
打桩1
打桩2
管桩接头焊接
打入预制桩 电焊接桩
起吊送桩器
送桩器与管桩对接
送桩器
送桩
二、静力压入法（静压桩法）
静力压入法
压桩流程
（1）桩机就位
（2）桩机调水平
（3）吊桩、桩就位
（4）桩身垂直度调整
（5）压入第一节桩
（6）两节桩的焊接
（7）按试桩报告控制标准终压
本节小结
预制桩概述
锤击打入法
静力压入法——静压桩法
一、填空：
1.预应力高强砼管桩代号为（ ），代号为PC指的是（ ）管桩；代号为PTC的桩指的是（ ）。
2.预制桩强度达到（ ）设计强度时，方可起吊堆放，预制桩强度达到（ ）设计强度时方可运输。
二、不定项选择题
1.正式打桩时宜采用（ ）的方式，可取得良好的效果。
A.“重锤低击，低提重打” B.“轻锤高击，高提重打”
C.“轻锤低击，低提轻打” D.“重锤高击，高提重打”
2.打桩时应注意观察（ ）
A.打桩入土的速度 B.打桩架的垂直度
C.桩锤回弹情况 D.贯入度变化情况
3.打桩前的准备工作有（ ）
A.清除地上，地下障碍物，平整场地。
B.材料、机具准备及接通水、电源。
C.定桩位、确定打桩顺序。 D.堆存吊运。
E：试打桩。
4.按桩的承载性质不同可分为（ ）
A摩擦型桩 B预制桩 C灌注桩 D端承桩 E管桩
5.当桩中心距小于或等于4倍桩边长时，打桩顺序宜采（ ）
A.由中间向两侧 B.由中间向四周
C.由两侧向中间 D.由一侧向单一方向打
6.预制桩在运输和打桩时，其混凝土强度必须达到设计强度的（ ）
A.50﹪ B.75﹪ C.100﹪ D.25﹪
复 习
预制桩概述
锤击打入法
