地基处理及加固
地基处理及加固

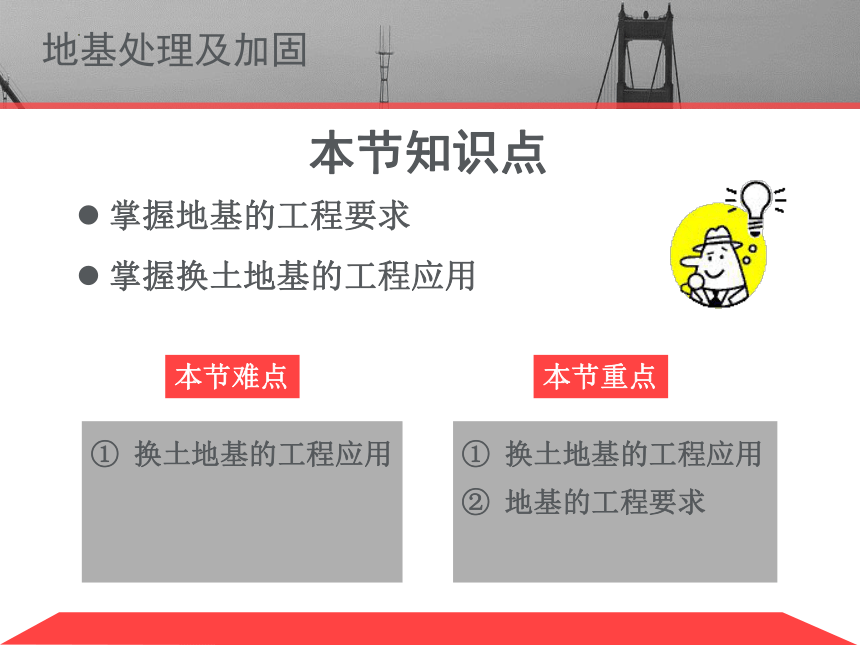

本节知识点
掌握地基的工程要求
掌握换土地基的工程应用
本节难点
换土地基的工程应用
本节重点
换土地基的工程应用
地基的工程要求
地基处理及加固

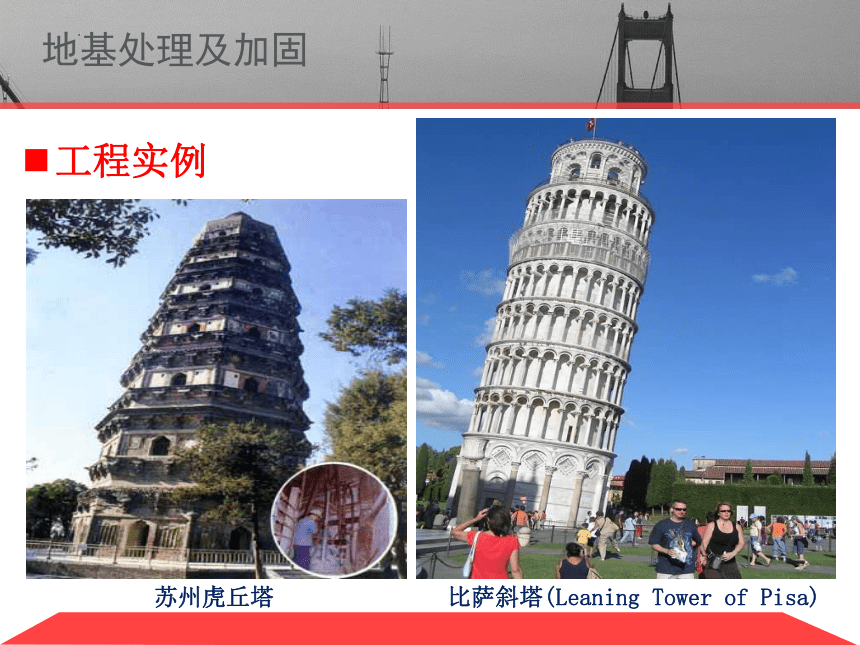

工程实例
苏州虎丘塔
比萨斜塔(Leaning Tower of Pisa)
地基处理及加固

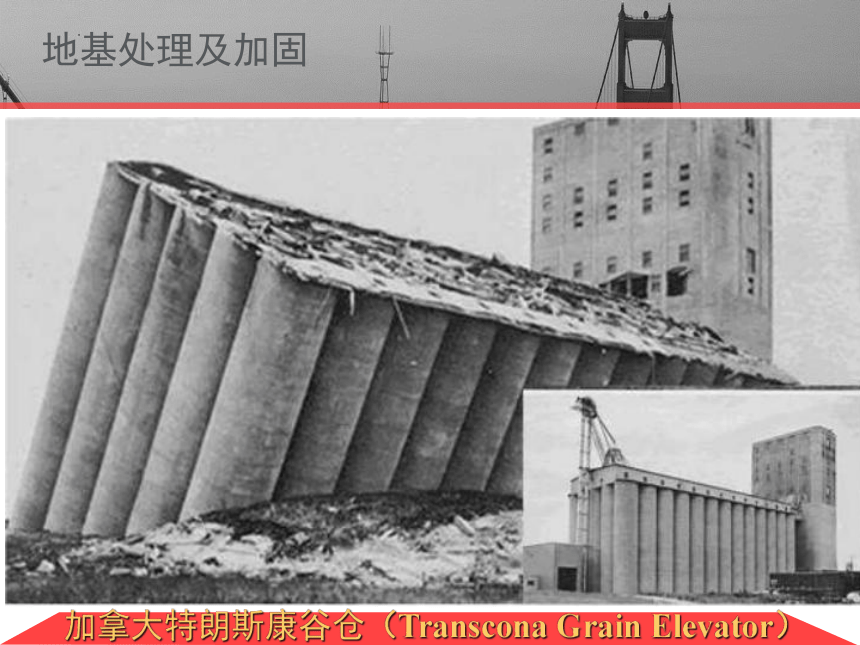

加拿大特朗斯康谷仓（Transcona Grain Elevator）
地基处理及加固

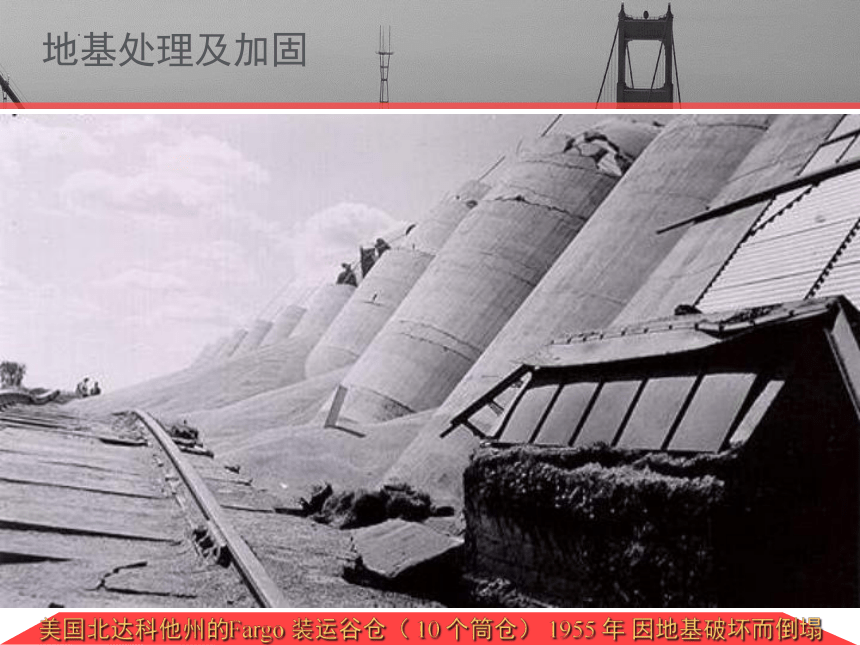

美国北达科他州的Fargo 装运谷仓（ 10 个筒仓） 1955 年 因地基破坏而倒塌
地基处理及加固

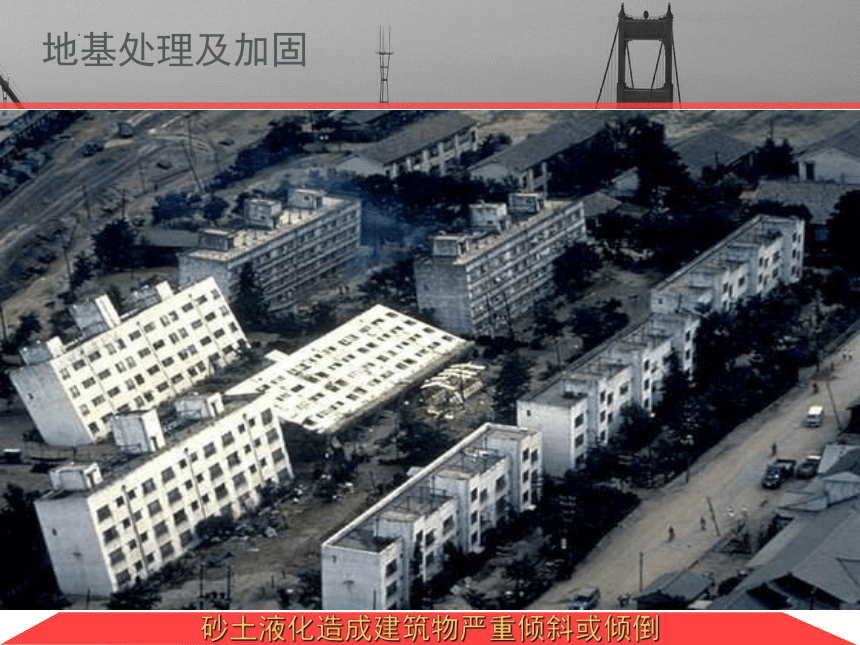

砂土液化造成建筑物严重倾斜或倾倒
地基处理及加固

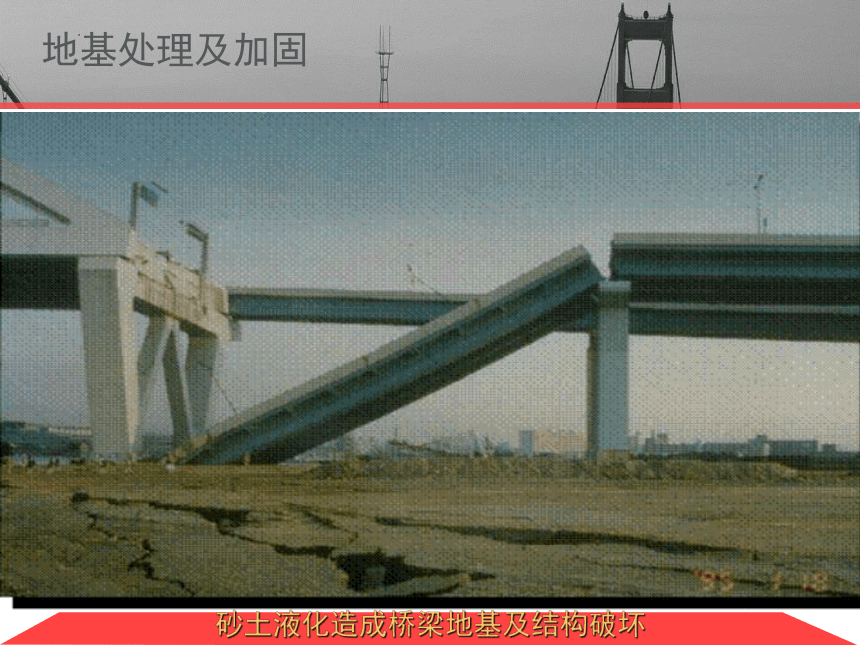

砂土液化造成桥梁地基及结构破坏
地基处理及加固

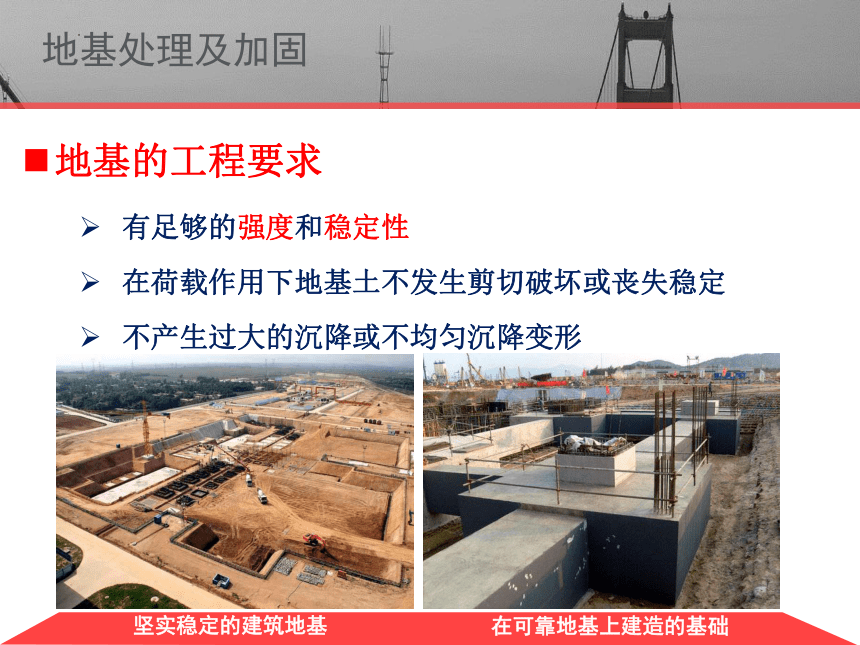

地基的工程要求
有足够的强度和稳定性
在荷载作用下地基土不发生剪切破坏或丧失稳定
不产生过大的沉降或不均匀沉降变形
坚实稳定的建筑地基
在可靠地基上建造的基础
地基处理及加固

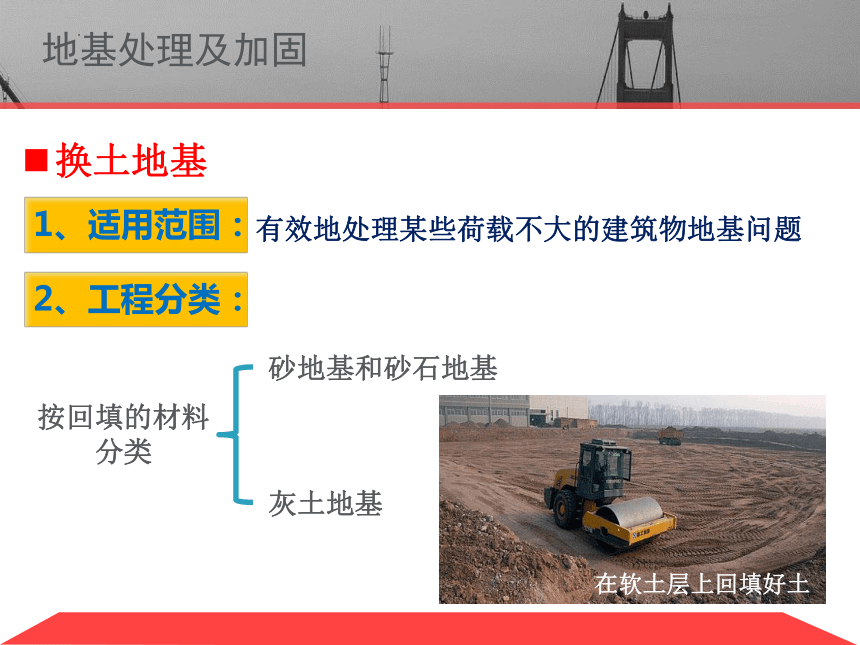

换土地基
1、适用范围：
有效地处理某些荷载不大的建筑物地基问题
2、工程分类：
按回填的材料分类
砂地基和砂石地基
灰土地基
在软土层上回填好土
地基处理及加固
（一）砂地基和砂石地基
（1）特 点：
施工工艺简单、工期短、造价低等
（2）适用范围：
适用于处理透水性强大、软弱黏性土地基，但不宜用于湿陷性黄土地基和不透水的黏性土地基。
砂石地基施工
地基处理及加固
（一）砂地基和砂石地基

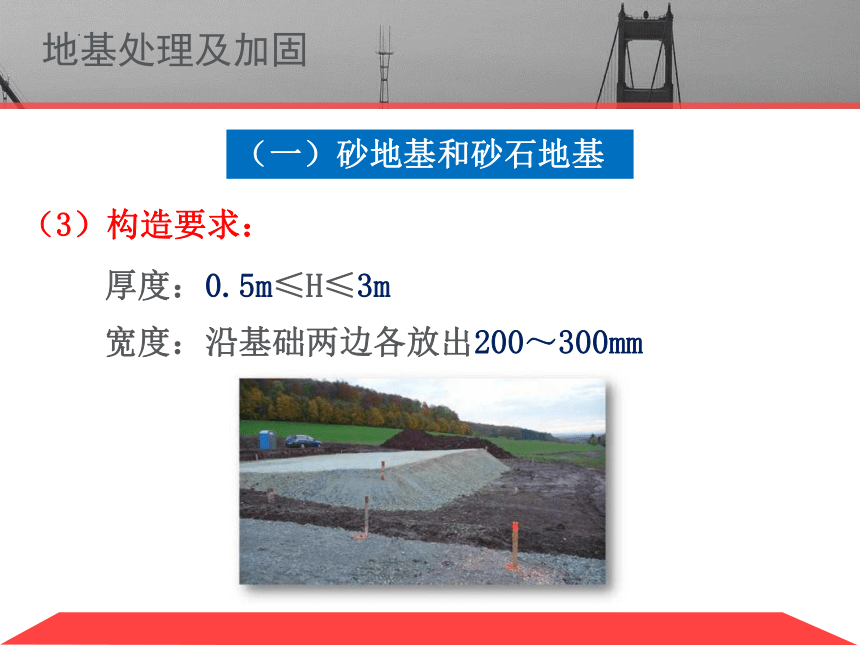

（3）构造要求：
厚度：0.5m≤H≤3m
宽度：沿基础两边各放出200～300mm
地基处理及加固
（一）砂地基和砂石地基

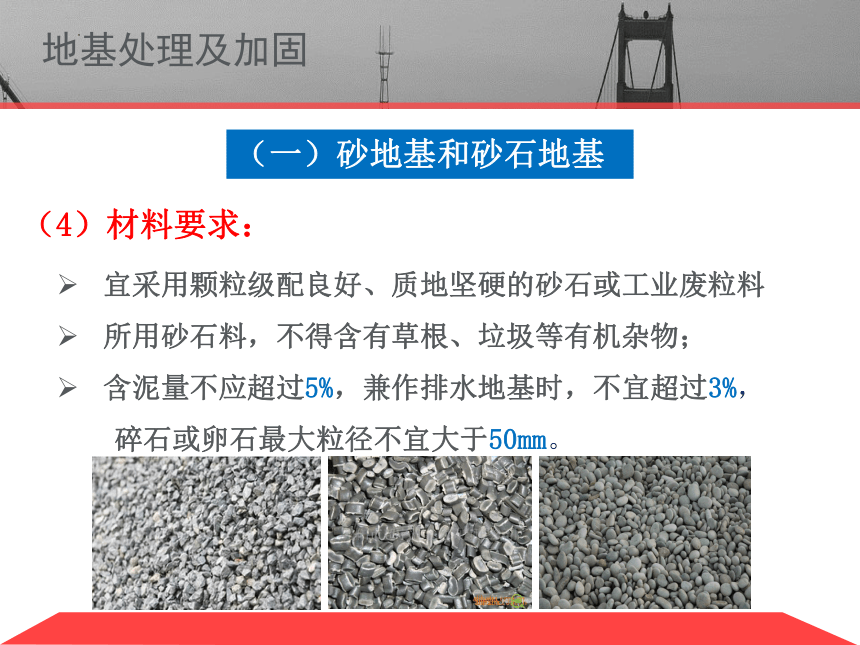

（4）材料要求：
宜采用颗粒级配良好、质地坚硬的砂石或工业废粒料
所用砂石料，不得含有草根、垃圾等有机杂物；
含泥量不应超过5%，兼作排水地基时，不宜超过3%，
碎石或卵石最大粒径不宜大于50mm。
地基处理及加固
（一）砂地基和砂石地基
（5）施工要点：
铺设地基前应先验槽；
若地基底面深度不同时，应按先深后浅的顺序施工；
人工级配的砂、石材料，应按级配拌合均匀；
地基分层铺筑夯实，每层的铺筑厚度不宜超过规定数值
地基处理及加固
（一）砂地基和砂石地基
（5）施工要点：
施工时应对下层的密实度检验合格后，方可进行上层施工
在地下水位高于基坑底面施工时，应排水或降低地下水位
冬期施工：不得采用夹有冰块的砂石作地基，并应采取措施防止砂石内水分冻结。
地基处理及加固
（一）砂地基和砂石地基
（6）质量验收标准和方法：
地基处理及加固
（一）砂地基和砂石地基
（6）质量验收标准和方法：
密实度现场实测方法：环刀取样法和贯入测定法。
环刀取样法
贯入测定法
地基处理及加固
（二）灰土地基
（1）特 点：
该地基具有一定的强度、水稳定性和抗渗性；施工工艺简单、取材容易、费用较低等
（2）适用范围：
适用于处理1～4m厚的软弱土层
地基灰土换填
地基处理及加固
（3）构造要求：
（二）灰土地基
厚度：0.5m≤H≤3m
宽度：灰土顶面基础砌体宽度加2.5倍灰土厚度
地基处理及加固
宜采用就地挖出的黏性土及塑性指数大于4的粉土，
使用前应过筛，粒径不得大于15mm
若将熟石灰用作灰土，应过筛且粒
径不得大于5mm
灰土的配合比一般为2:8或3:7（石
灰:土）
（4）材料要求：
（二）灰土地基
地基处理及加固
（5）施工要点：
（二）灰土地基
铺设地基前应先验槽；
灰土拌合应均匀、颜色一致且含水量适宜；
拌好后的灰土应及时铺好夯实，不得隔日夯打；
铺灰应分段分层夯筑，每层的铺筑厚度不宜超过规定数值
地基处理及加固
（5）施工要点：
（二）灰土地基
灰土分段施工时，不得在墙角、柱基及承重窗间墙下接缝
上下两层灰土接缝距离不得小于500mm，且应夯实
在地下水位以下的基坑内施工时，应采取排水措施
冬期施工：不得采用冻土或夹有冻土的土料。
地基处理及加固
（6）灰土地基的质量验收标准和方法：
（二）灰土地基
密实度现场实测方法：环刀取样法和贯入测定法（先进行现场试验以确定贯入度的要求）。
地基处理及加固
强夯地基
1、特 点：
效果好、速度快、节省材料、施工简便，但施工时噪声和振动大
2、适用范围：
碎石土、砂土、黏性土、湿陷性黄土及填土
地基处理及加固
强夯地基
3、机具设备：
起重机械：宜选用起重能力为150KN以上的履带式起重机，也可采用专用三角起重架作起重设备
起重机配三脚架起吊
地基处理及加固
强夯地基
3、机具设备：
夯锤：可用钢材制作或用钢板为外壳，内部焊接钢筋骨架后浇筑C30混凝土制成
方形夯锤
圆形夯锤
地基处理及加固
强夯地基
3、机具设备：
脱钩装置：具有足够强度，且施工灵活。常用的工地自制自动脱钩器由吊环、耳板、销环吊钩等组成，系由钢板焊接制成
自动脱钩装置
地基处理及加固
强夯地基
4、施工要点：
施工前，应先试夯确定正式施工技术参数。
强夯前应平整场地，做好排水沟，确定夯位。
强夯施工须按试验确定的技术参数进行。
地基处理及加固
强夯地基
4、施工要点：
每夯击一遍后，应测量场地平均下沉量
最后一遍的场地平均下沉量，必须符合要求。
施工最好在干旱季节进行，如遇雨天施工，必须及时排水。
施工时应对每一夯实点做好详细的现场记录。
夯坑
地基处理及加固
强夯地基
4、质量检验标准及方法：
强夯地基的质量检验标准应符合规定。
强夯地基应检查施工记录及各项技术参数，并应在夯击过的场地选点作检验。
检查点数：每个建筑物的地基不少于3处，检测深度和位置按设计要求确定。
地基处理及加固
强夯地基
1、特 点：
施工简便、费用较低，但布点较密，夯击遍数多，施工工期相对较长，同时夯击能量小，孔隙水难以消散，加固深度有限等
2、适用范围：
地下水位以上稍湿的粘性土、砂土、湿陷性黄土、杂填土和分层填土地基
地基处理及加固
强夯地基
3、机具设备：
起重机械：可采用履带式起重机、打桩机等。
夯锤：形状宜采用截头圆锥体，可用C20钢筋混凝土制作
吊钩：采用半自动脱钩器，以减少吊索的磨损和机械振动。
截头圆锥体夯锤
地基处理及加固
强夯地基
4、施工要点：
施工前应通过现场试夯确定正式施工技术参数
分层填土时铺设厚度以锤底直径为宜，夯击遍数由试夯确定
基坑(槽)的夯实范围应大于基础底面，每边应比设计宽度加宽0.3m以上，以便于底面边角夯打密实
地基土的含水量应控制在最优含水量范围以内
地基处理及加固
强夯地基
4、施工要点：
在大面积基坑或条形基槽内夯击时，应按一夯挨一夯顺序进行
夯实完后，应将基坑(槽)表面修整至设计标高
冬期施工时，必须保证地基在不冻的状态下进行夯击。
地基处理及加固
强夯地基
5、质量检查：
重锤夯实后应检查施工记录
检查基坑(槽)表面的总下沉量，以不小于试夯总下沉量的90%为合格。也可采用在地基上选点夯击检查最后下沉量。
夯击检查点数：独立基础每个不少于1处，基槽每30m不少于1处，整片地基每50m2不少于1处。
检查后如质量不合格，应进行补夯，直至合格为止。
地基处理及加固
振冲地基
1、原理：
以起重机吊起振冲器，启动潜水电机使振冲器产生高频振动，同时开动水泵，通过喷嘴喷射高压水流成孔，分批填以砂石骨料形成桩体，桩体与原地基构成复合地基，提高地基的承载力
地基处理及加固
地基处理及加固
振冲地基
2、特点：
技术可靠，机具设备简单，操作技术易于掌握，施工
简便，节省材料，加固速度快，地基承载力高等特点
3、机具设备：
主要有振冲器、起重机械、水泵及供水管道、加料设备和控制设备５部分组成
地基处理及加固
振冲地基
4、施工要点：
施工前应通过现场振冲试验确定各项技术参数。
振冲前，应按设计图定出冲孔中心位置并编号。
振冲中振冲器每沉入0.5
～1.0m，宜留振5～10s进行
扩孔待孔内泥浆溢出时再继
续沉入。
地基处理及加固
振冲地基
4、施工要点：
成孔后将振冲器提出孔口，从孔口往下填料，再下降振冲器至填料中振密待密实电流达到规定数值，将振冲器提出孔口
地基处理及加固
振冲地基
4、施工要点：
振冲桩施工时桩顶部约1m范围内的桩体密实度难以保证，一
般应予挖除，用振动碾压使之压实。
冬期施工应将表层冻土破碎后成孔。
地基处理及加固
振冲地基
5、质量检验标准及方法：
施工前检查振冲器的性能，电流表、电压表的准确度及填料
的性能；
施工中应检查密实电流、供水压力、供水量、填料量、孔底
留振时间、振冲点位置、振冲器施工参数等；
施工结束后，应在有代表性的地段做地基强度或地基承载力
检验。
地基处理及加固
地基局部处理及其他加固方法简介
1、地基局部处理
（1）松土坑的处理：
当坑的范围较小（在基槽内），将坑中松软土挖除，使坑底及四壁均见天然土为止，回填与天然土压缩性相近的材料。
地基处理及加固
地基局部处理及其他加固方法简介
1、地基局部处理
当坑的范围较大(超过基槽边沿)
或因条件限制，槽壁挖不到天然土
层时，则应将该范围内的基槽适当
加宽回填
对于较深的松土坑(如坑深大于
槽宽或大于1.5m时)，槽底处理后应适当考虑加强上部结构的强度
地基处理及加固
地基局部处理及其他加固方法简介
1、地基局部处理
（2）砖井或土井的处理：
当砖井或土井在室外，距基础边缘5m以内时的处理
当井在室内基础附近的处理
当井在基础下的处理
当井在房屋转角处的处理
当井已淤填，但不密实时的处理
地基处理及加固
地基局部处理及其他加固方法简介
1、地基局部处理
（3）局部软硬土的处理：
当基础下局部遇基岩、旧墙基、大
孤石、老灰土等均应尽可能挖除，防止不均匀沉降
当基础一部分在基岩或硬土上，另一部分在软弱土层上，应在软土层上现场钻孔灌注桩至基岩
当基础一部分在原土层上，另一部分在回填土地基上可在填土上现场钻孔灌注桩至原土层
地基处理及加固
地基局部处理及其他加固方法简介
2、其他地基加固方法简介
砂桩地基
地基处理及加固
地基局部处理及其他加固方法简介
2、其他地基加固方法简介
水泥土搅拌桩
地基处理及加固
地基处理及加固
地基局部处理及其他加固方法简介
2、其他地基加固方法简介
预压地基
地基处理及加固
地基局部处理及其他加固方法简介
2、其他地基加固方法简介
注浆地基
