7.4
6.8
0
8.2
8.4
9.2
11.4
0
11.4
施工准备与辅助工作
施工准备与辅助工作

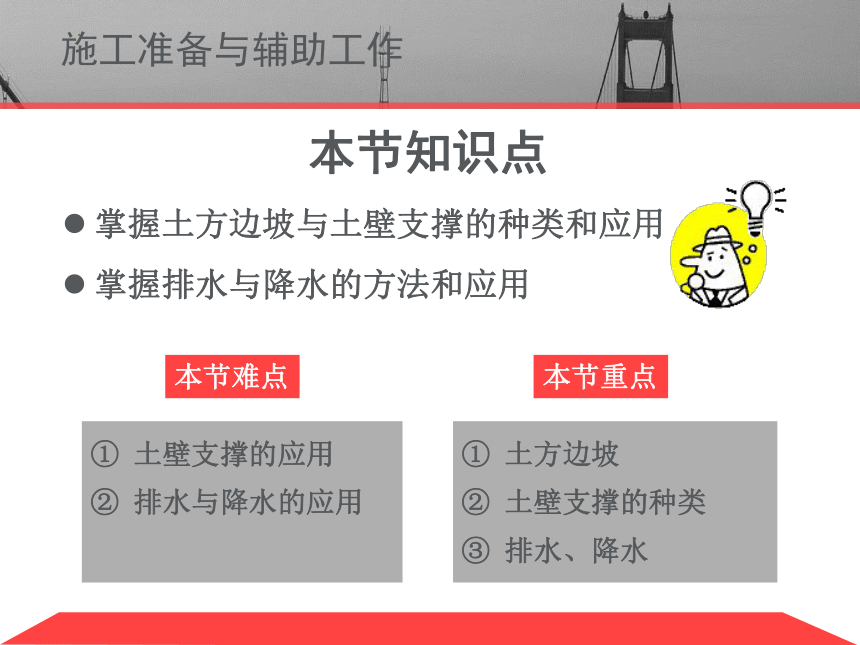

本节知识点
掌握土方边坡与土壁支撑的种类和应用
掌握排水与降水的方法和应用
本节难点
土壁支撑的应用
排水与降水的应用
本节重点
土方边坡
土壁支撑的种类
排水、降水
施工准备与辅助工作

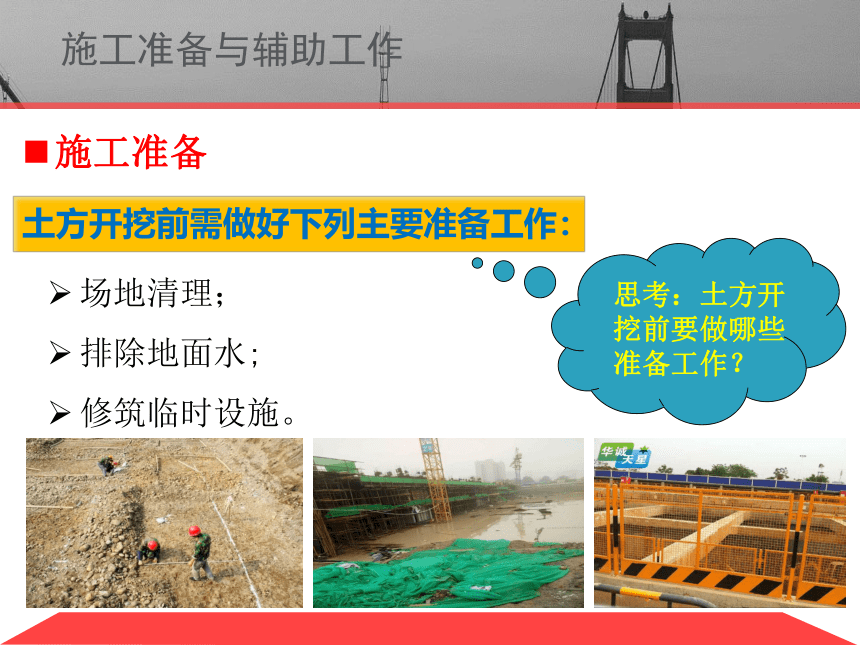

施工准备
土方开挖前需做好下列主要准备工作：
场地清理；
排除地面水;
修筑临时设施。
思考：土方开挖前要做哪些准备工作？
施工准备与辅助工作

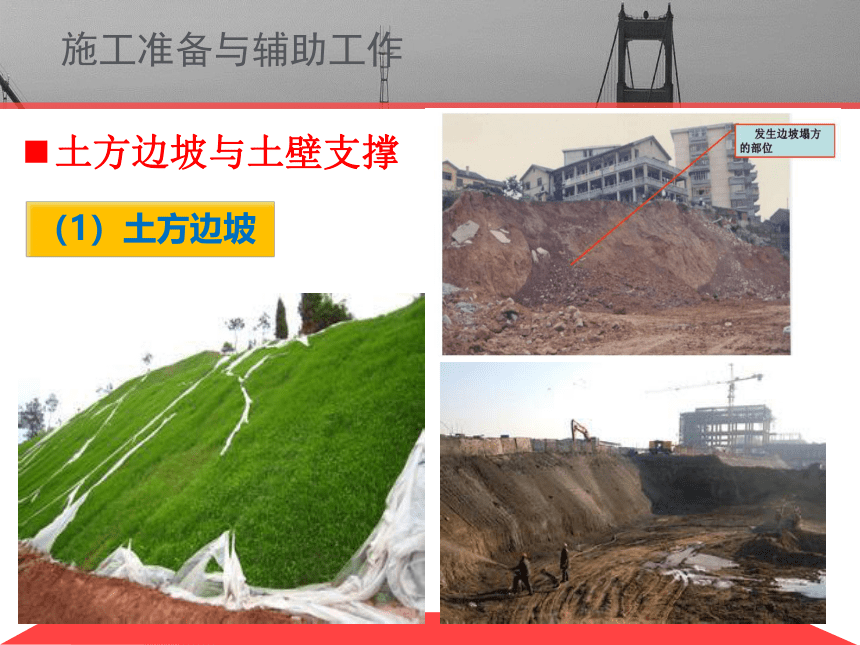

（1）土方边坡
土方边坡与土壁支撑
施工准备与辅助工作

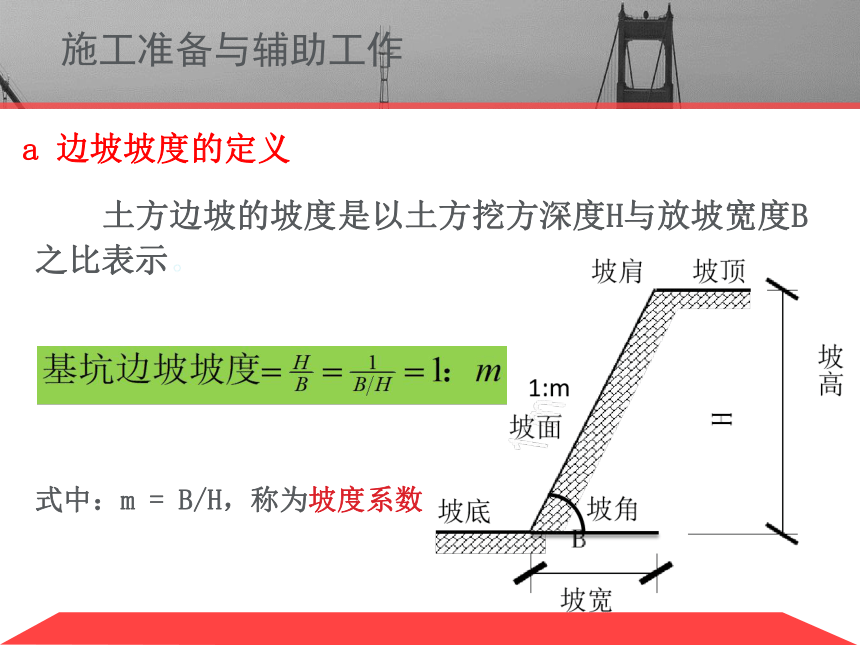

a 边坡坡度的定义
土方边坡的坡度是以土方挖方深度H与放坡宽度B之比表示。
式中：m = B/H，称为坡度系数
施工准备与辅助工作

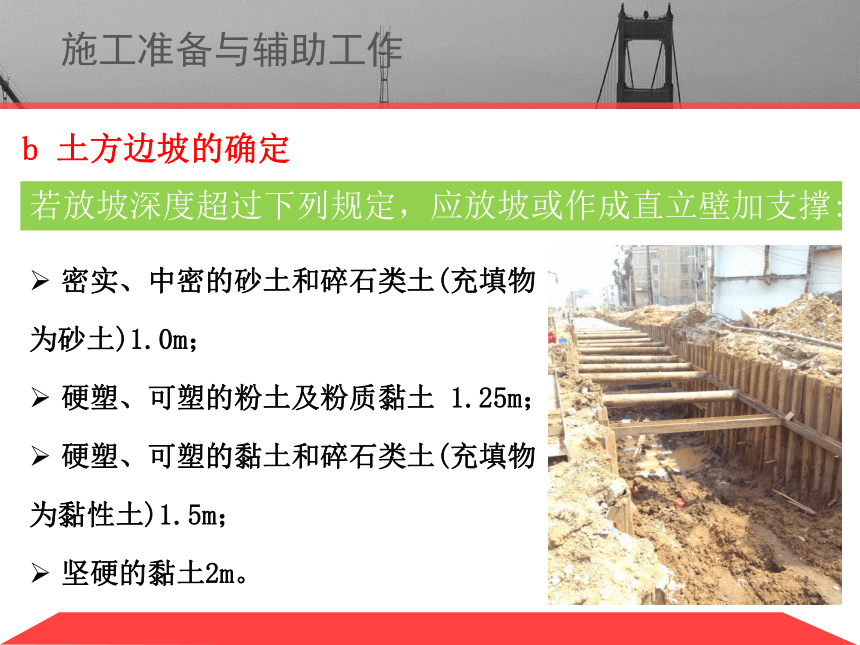

b 土方边坡的确定
若放坡深度超过下列规定，应放坡或作成直立壁加支撑:
密实、中密的砂土和碎石类土(充填物
为砂土)1.0m；
硬塑、可塑的粉土及粉质黏土 1.25m；
硬塑、可塑的黏土和碎石类土(充填物
为黏性土)1.5m；
坚硬的黏土2m。
施工准备与辅助工作

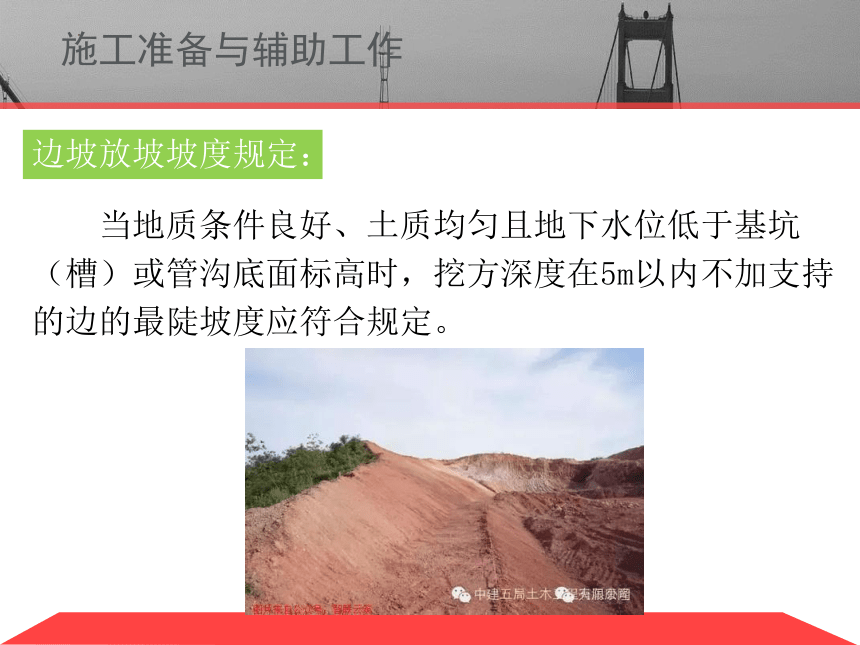

边坡放坡坡度规定：
当地质条件良好、土质均匀且地下水位低于基坑（槽）或管沟底面标高时，挖方深度在5m以内不加支持的边的最陡坡度应符合规定。
土的类别 坡顶无荷载 坡顶有静载 坡顶有动载
中密的砂土 1：100 1：1.25 1：1.50
中密的碎石类土 (充填物为砂土) 1：0.75 1：1.00 1：1.25
硬塑的轻亚黏土 1：0.67 1：0.75 1：1.00
中密的碎石类土 (充填物为黏性土) 1：0.50 1：0.67 1：0.67
硬塑的亚粘土、黏土 1：0.33 1：50 1：0.67
老黄土 1：0.10 1：0.25 1：0.33
软土(经井点降水后) 1：1.00 — —
注：1.静载指堆土或材料等，动载指机械挖土或汽车运输作业等。静载或动载距挖方边缘的距离应保证边坡和直立壁的稳定，堆土或材料应距挖方边缘0.8m以外，高度不超过1.5m。
2.当有成熟施工经验时，可不受本表限制。

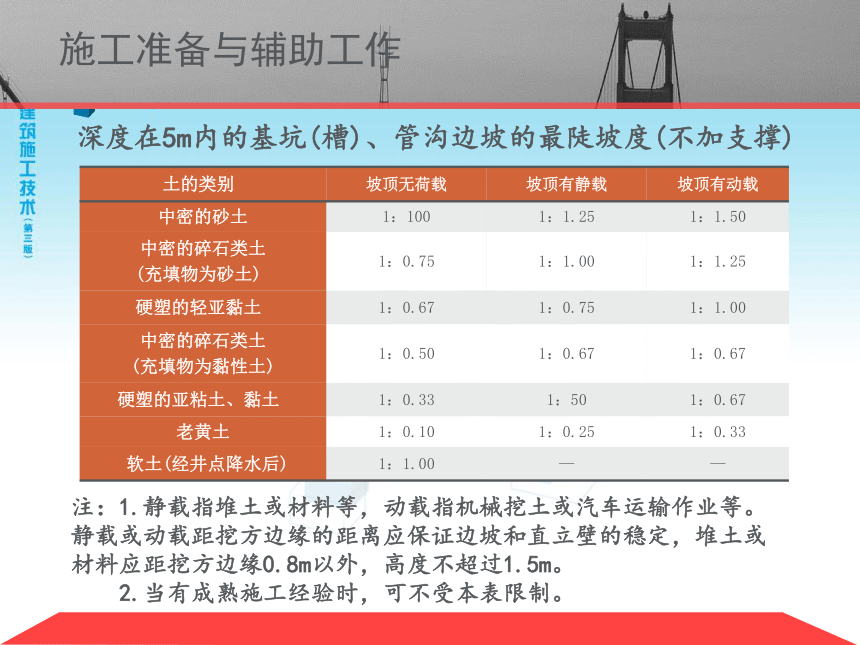

深度在5m内的基坑(槽)、管沟边坡的最陡坡度(不加支撑)
施工准备与辅助工作
施工准备与辅助工作

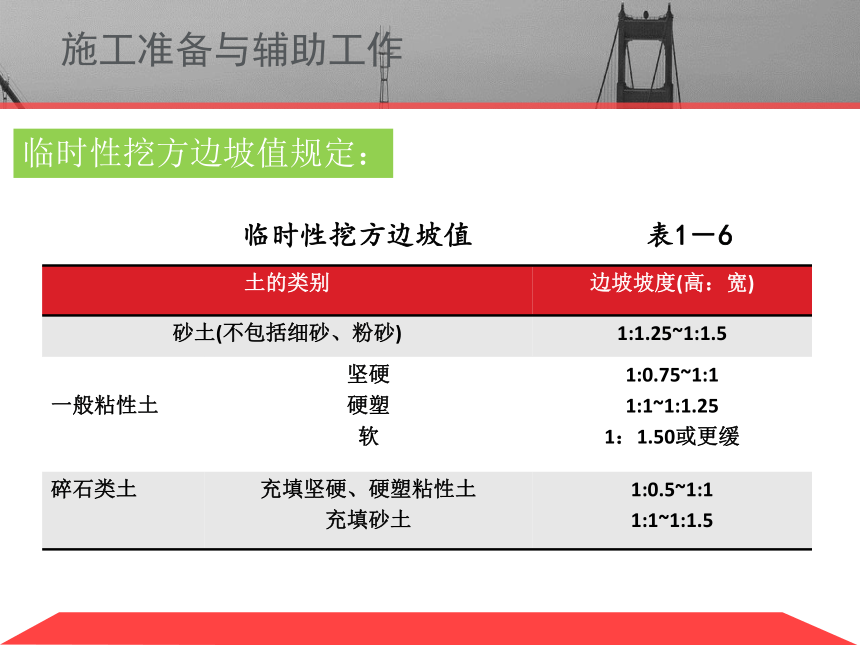

临时性挖方边坡值规定：
临时性挖方边坡值 表1－6
土的类别 边坡坡度(高：宽)
砂土(不包括细砂、粉砂) 1:1.25~1:1.5
一般粘性土 坚硬 硬塑 软 1:0.75~1:1
1:1~1:1.25
1：1.50或更缓
碎石类土 充填坚硬、硬塑粘性土 充填砂土 1:0.5~1:1
1:1~1:1.5
施工准备与辅助工作

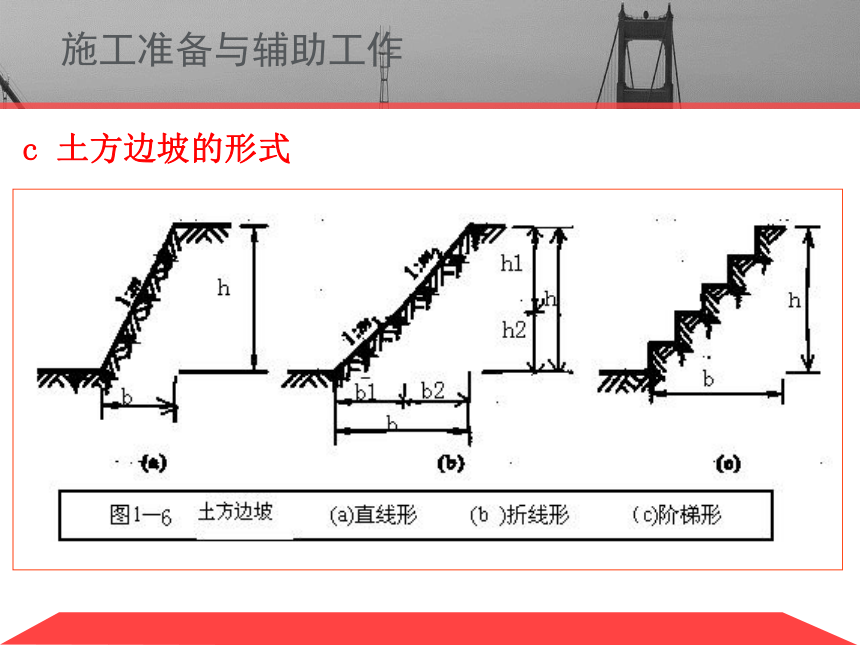

c 土方边坡的形式
施工准备与辅助工作

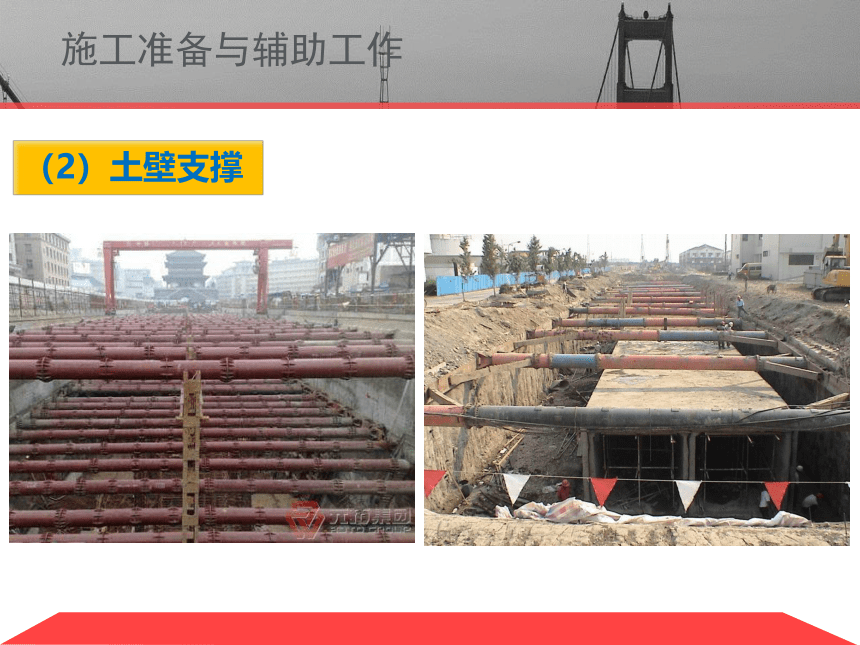

（2）土壁支撑
施工准备与辅助工作

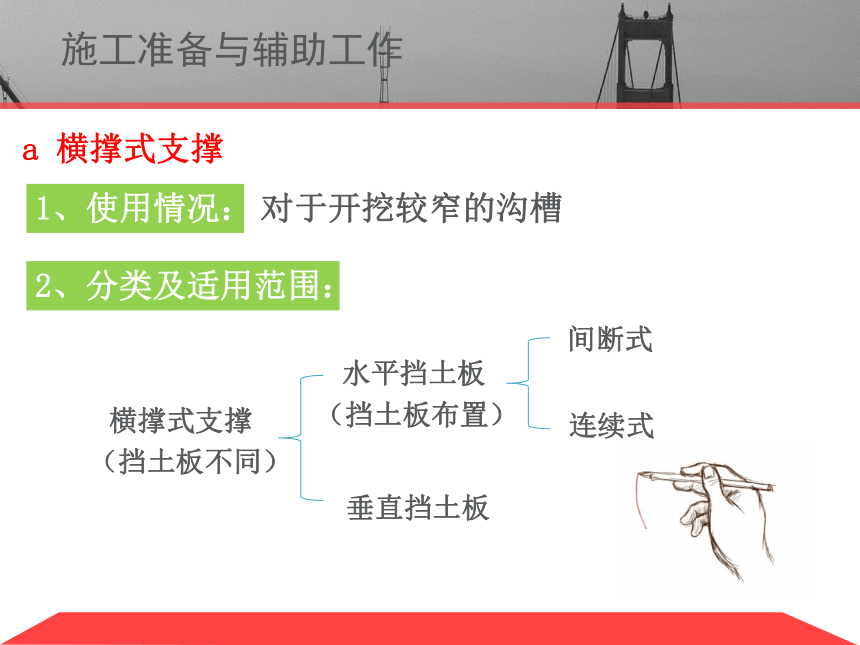

a 横撑式支撑
1、使用情况：
2、分类及适用范围：
对于开挖较窄的沟槽
横撑式支撑
（挡土板不同）
水平挡土板
（挡土板布置）
垂直挡土板
间断式
连续式
施工准备与辅助工作
水平挡土板支撑
施工准备与辅助工作
1、间断式水平挡土板支撑
适用范围：
湿度小的黏性土挖土深度小于3m时，采用间断式水平挡土板支撑。
施工准备与辅助工作
1、连续式水平挡土板支撑
适用范围：
松散、湿度大的土，可采用连续式水平挡土板支撑，挖土深度可达5m。
施工准备与辅助工作
垂直挡土板支撑
垂直挡土板式支撑
适用范围：
对松散和湿度很大的土可采用垂直挡土板式支撑，挖土深度不限。
施工准备与辅助工作
3、施工工艺要求：
随挖随撑，支撑要牢固
施工中应经常检查
支撑的拆除应按回填顺序依次进行
随拆随填
施工准备与辅助工作
土方工程施工排水与降低地下水位
目的：
思考：为什么
要进行施工降水？
1）防止地下水渗入、地面水流入基坑，为了保证施工的正常进行；
2）防止边坡塌方和地基承载能力的下降。
方法：
降水方法
明排水法
人工降低地下水位法
施工准备与辅助工作
一.明排水法
排水沟
集水井
水泵
坡度1‰～2‰
a 方法：
截、疏、抽的方法进行排水
施工准备与辅助工作
一.明排水法
1.设置位置：
b 施工要求：
基础范围之外，地下水流的上游
2.坡 度：
1‰～2‰
施工准备与辅助工作
一.明排水法
3.集 水 井：
每隔20～40m设置一个；
直径或宽度：一般为0.7～0.8m；
挖土过程中，集水井始终要低于挖土面0.8～1.0m；
基坑挖至设计标高后，井底应低于坑底1～2m，并铺设0.3m碎石滤水层
集水井降水
施工准备与辅助工作
施工准备与辅助工作
c 特点：
优点：设备简单，排水方便，采用较为普通
缺点：开挖深度大、地下水位较高土质又不好时，易产生流砂
流砂现象
1、产生原因：开挖土质不好，地下水位较高的基坑时，当挖至地下水水位以下，由于地下水压力的作用，坑底下面的土会随地下水涌入基坑。这种现象称为流砂现象。
施工准备与辅助工作
2、防治办法： 治流砂必治水
抢挖法
打板桩法
水下挖土法
人工降低地下水位
地下连续墙法
施工准备与辅助工作
二.人工降低地下水位
a 原理：
基坑开挖前，先在基坑四周埋设滤水管(井)，用抽水设备抽水，使地下水位降在坑底以下。
b 方法：
轻型井点
喷射井点
电渗井点
管井井点
深井泵
施工准备与辅助工作
施工准备与辅助工作
（一）轻型井点降低地下水位
1、设备：
管路系统和抽水设备组成
滤管
井点管
弯联管
总管
水泵房
施工准备与辅助工作
2、布置：
a.单排线状井点：B<6m，水位降低值不大于5m
（一）轻型井点降低地下水位
施工准备与辅助工作
施工准备与辅助工作
2、布置：
b.双排线状井点：B>6m，或土质不良
（一）轻型井点降低地下水位
施工准备与辅助工作
施工准备与辅助工作
2、布置：
c.环线井点：面积较大的基坑
（一）轻型井点降低地下水位
施工准备与辅助工作
施工准备与辅助工作
（二）深井井点降低地下水位
1、适用范围：
抽水量大、降水较深的砂类土层，降水深度可达50m以内
2、设 备：
井管和水泵组成
施工准备与辅助工作
（二）深井井点降低地下水位
3、施工工艺：
井位放样→做井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填管壁与孔壁间的过滤层→安装抽水控制电路→试抽→降水井正常工作
