(共50张PPT)
7.4
6.8
0
8.2
8.4
9.2
11.4
0
11.4
土方机械化施工
土方机械化施工

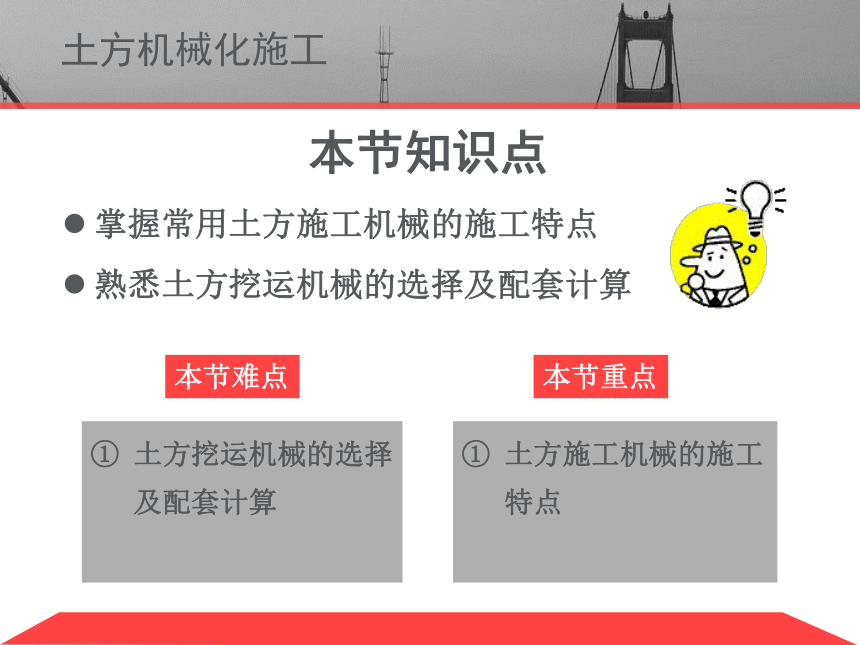

本节知识点
掌握常用土方施工机械的施工特点
熟悉土方挖运机械的选择及配套计算
本节难点
土方挖运机械的选择及配套计算
本节重点
土方施工机械的施工特点

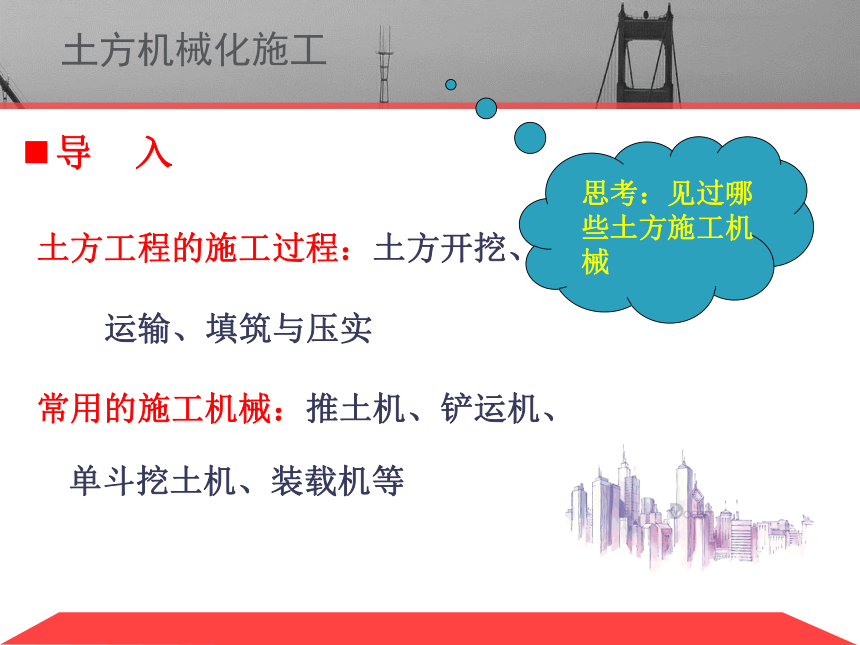

土方机械化施工
土方工程的施工过程：土方开挖、
运输、填筑与压实
常用的施工机械：推土机、铲运机、单斗挖土机、装载机等
导 入
思考：见过哪些土方施工机械

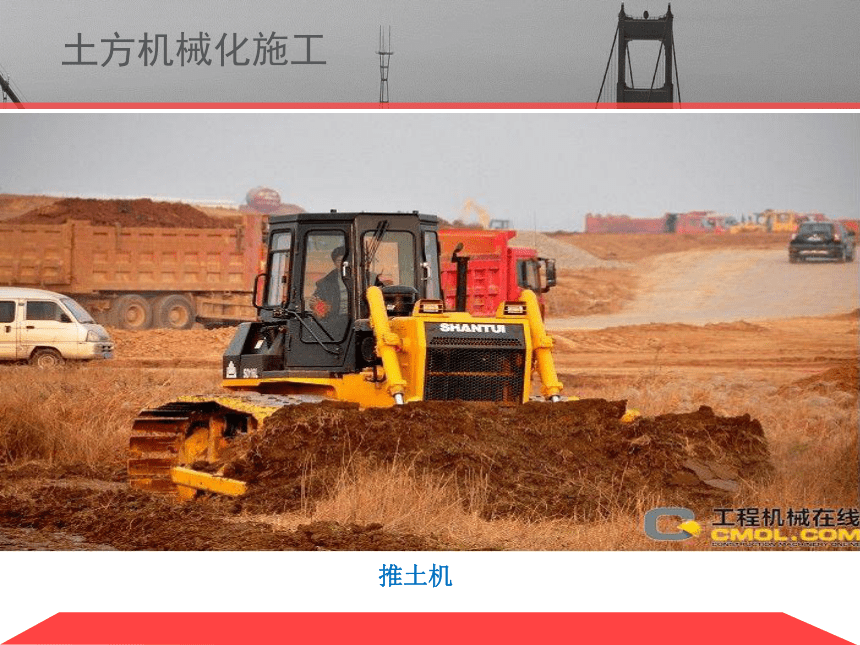

推土机
土方机械化施工

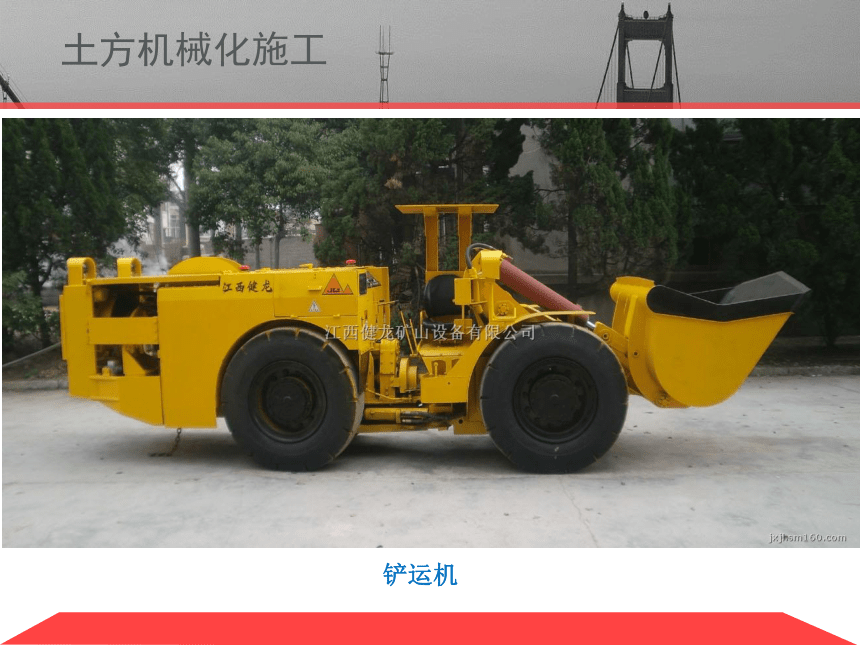

铲运机
土方机械化施工

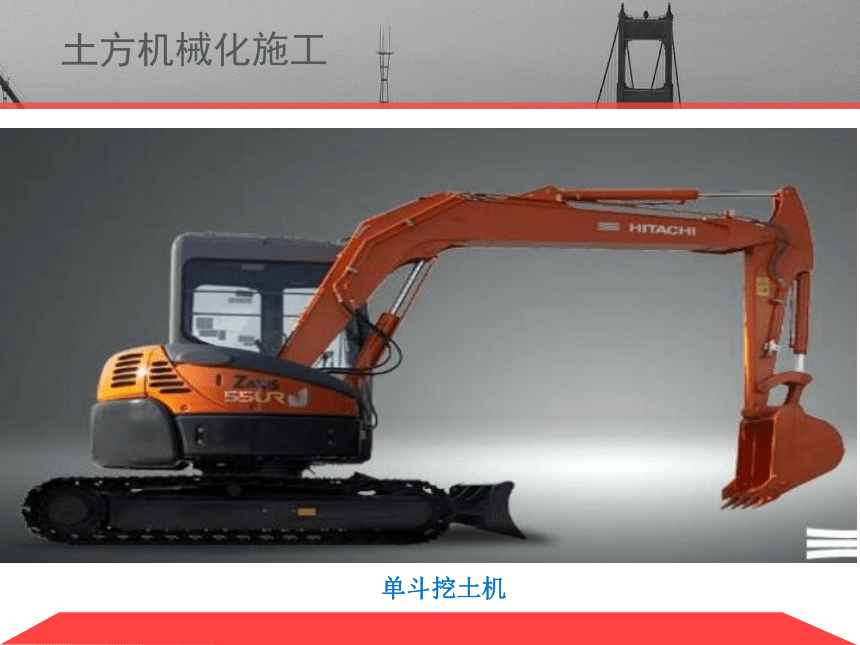

单斗挖土机
土方机械化施工

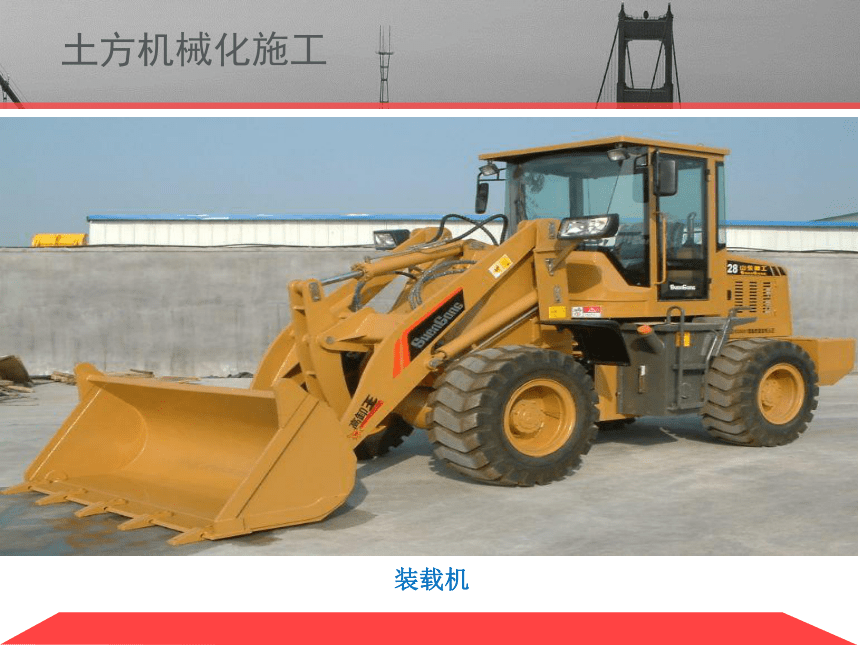

装载机
土方机械化施工

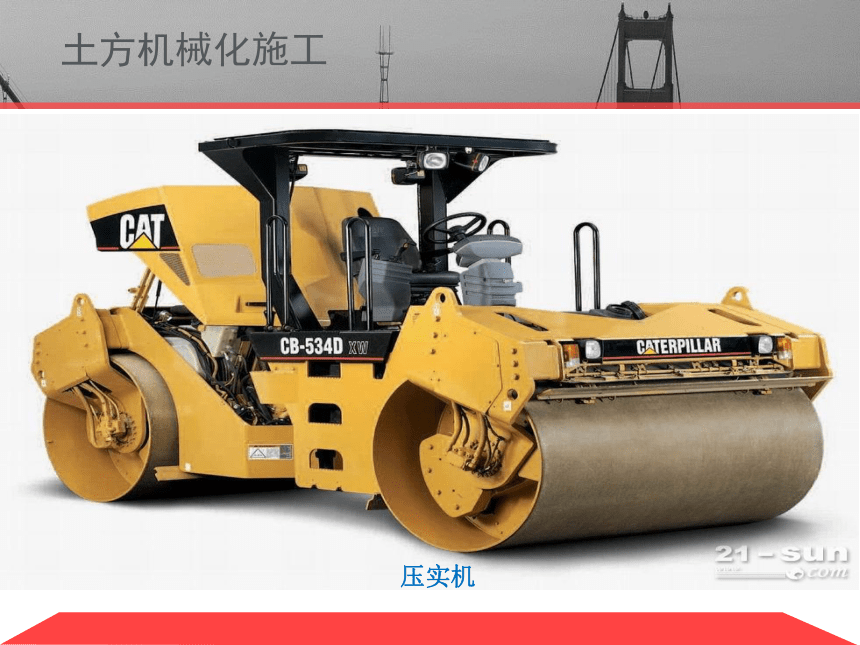

压实机
土方机械化施工
土方机械化施工
常用土方施工机械的施工特点
1、推土机施工
a 特点：
操纵灵活
运转方便
所需工作面较小
行驶速度快
易于转移
能爬30°左右的缓坡
土方机械化施工

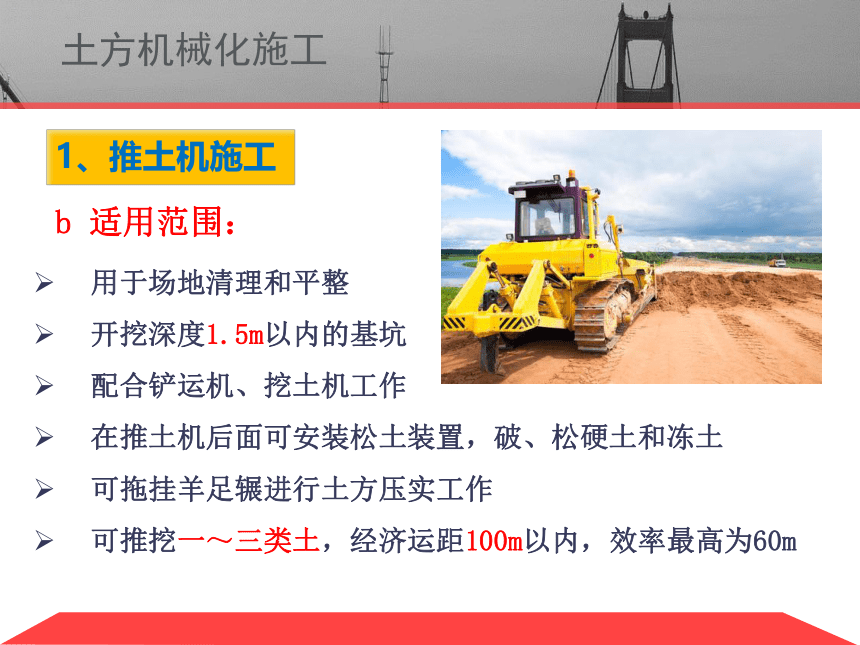

1、推土机施工
b 适用范围：
用于场地清理和平整
开挖深度1.5m以内的基坑
配合铲运机、挖土机工作
在推土机后面可安装松土装置，破、松硬土和冻土
可拖挂羊足辗进行土方压实工作
可推挖一～三类土，经济运距100m以内，效率最高为60m
土方机械化施工

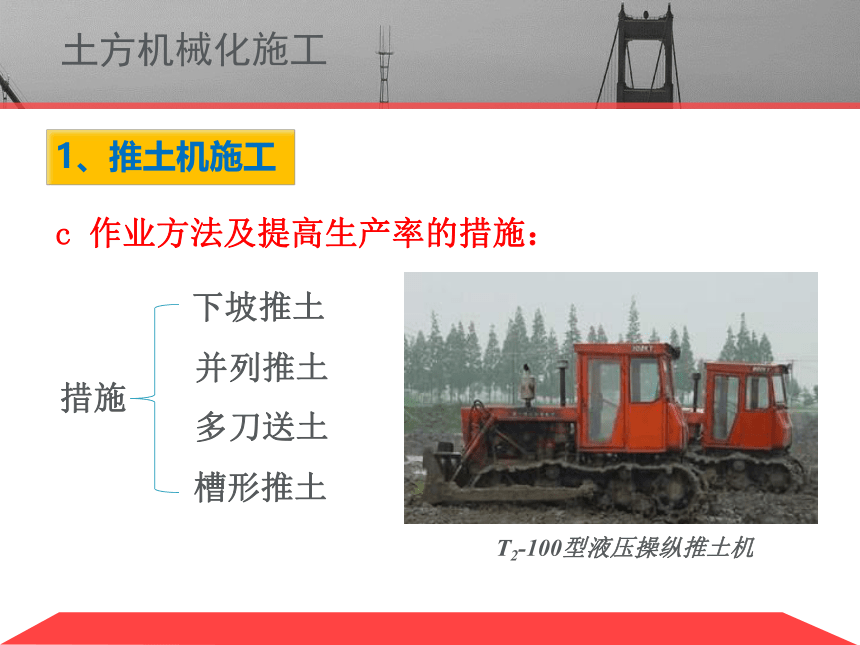

T2-100型液压操纵推土机
1、推土机施工
c 作业方法及提高生产率的措施：
措施
下坡推土
并列推土
多刀送土
槽形推土
土方机械化施工

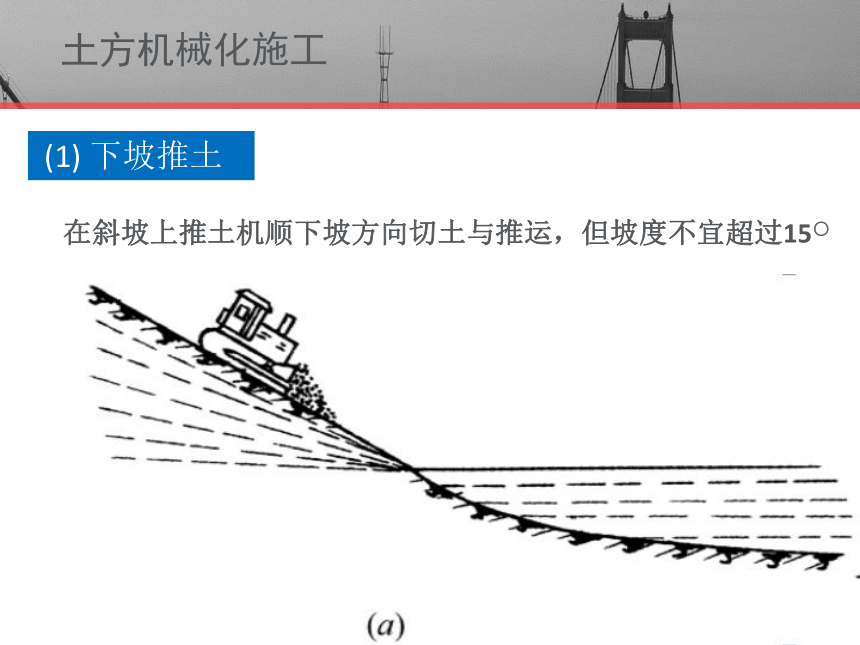

(1) 下坡推土
在斜坡上推土机顺下坡方向切土与推运，但坡度不宜超过15○
土方机械化施工
(1) 下坡推土
土方机械化施工
(2) 并列推土
采用两机并列推土可增加推土量15%～30%，采用三机并列推土可增加推土量30%～40%
土方机械化施工
(2) 并列推土
土方机械化施工
(3) 多刀推土
适用情况：运距较远且土质较坚硬
注意：堆积距离不宜大于30m，堆土高度以2m内为宜
分批集中、一次推送
土方机械化施工
(4) 槽形推土
适用情况：推土层较厚，
运距远时，采用此法。
使用该法可增10%～30%
的推运土量。
土方机械化施工
2、铲运机施工
a 分类：
由拖拉机牵引
其行驶都靠自身的动力设备，不需要其他机械的牵引和操纵
土方机械化施工
2、铲运机施工
b 特点：
能综合完成挖土、运土、平土或填土等全部土方施工工序
对行驶道路要求较低
操纵灵活、运转方便，生产率高
土方机械化施工
2、铲运机施工
c 适用范围：
主要用于大面积土方场地平整
开挖大基坑、沟槽以及填筑路基、堤坝等工程
铲运含水量不大于27%的松土和普通土
不适于在砾石层和冻土地带及沼泽区工作
土方机械化施工
2、铲运机施工
d 开行路线：
环形路线（大环形路线）
8字形路线
卸土
铲土
环形路线
8字形路线
8字形路线
土方机械化施工
环形路线
根据铲土与卸土的相对位置不同，可分为以下两种情况：
适用范围：当挖填交替而挖填方之间的又较短时，采用该法。
特点：一次循环可完成两次铲土与回填的作业，减少转弯次数，提高生产率。
土方机械化施工
8字形路线
适用范围：对于取土坑较长的路基填筑，以及坡度较大场地平整
特 点：每一个循环完成两次挖土和卸土的作业，比环形路线缩短运行时间，从而提高了生产率
土方机械化施工
2、铲运机施工
e 施工方法：
铲土
下坡铲土
跨铲法
助铲法
土方机械化施工
(1) 下坡铲土
特点：铲运时尽量利用
有利地形，这样可以借
助自身重力，来加大铲
土能力，提高生产率。
土方机械化施工
(2) 跨铲法
特点：铲运机在挖土槽时
可减少向外撒土量，挖土
埂时增加了两个自由面，
阻力减小，达到“铲土快，
铲斗满”的效果
适用范围：在坚硬的土内
挖土时，可采用预留土埂间隔铲土的方法
土方机械化施工
(3) 助铲法
特点：关键在于安排好铲运机和推土机的配合，推土机在助铲空隙时间可作场地平整等工作，为铲运机创造良好的工作条件。
土方机械化施工
3、单斗挖土机施工
a 分类：
履带式
轮胎式
正铲
反铲
拉铲
抓铲
机械式
液压式
按其行走装置
按其工作装置
按其操纵机械的工作条件
土方机械化施工
(1) 正铲挖土机
适用范围：适用于开挖停机面以上的
一～三类土，与运土汽车配合可完成
整个挖运工作，可用于开挖大型干燥
基坑以及土丘等。
挖土特点：“向前向上，强制切土”
开挖方式：正向挖土侧向卸土
正向挖土后方卸土
土方机械化施工
正向挖土侧向卸土
正向挖土后方卸土
特点：运输工具行驶方便
生产率高，使用广泛
特点：所开挖的工作面较大，生产率低，一般只宜用来开挖工作面较狭小且较深的基坑
思考：什么是工作面呢？
土方机械化施工
工作面
指挖土机一次开行中进行挖土时的工作范围
布置原则：保证挖土机生产效率最高，而土方的欠挖数量最少
侧工作面
正工作面：尺寸左右对称，底面总宽度等于2R1
右半部分：
底部宽度：（0.6～0.7R1）
高度：3H土斗高≤H≤H最大挖土半径
左半部分：按公式计算
布置方式：
土方机械化施工
(2) 反 铲挖土机
适用范围：能开挖停机面以
下的一～三类土，适用于挖
基坑、基槽和管沟、有地下
水的土或泥泞土
挖土特点：“后退向下
强制切土”
开挖方式：沟端开挖
沟测开挖
土方机械化施工
沟端开挖
挖土机停在基坑的端部，向后
侧退挖土，汽车停在基槽两侧
装土
沟端开挖平面图
土方机械化施工
沟侧开挖
挖土机沿基槽的一侧移动挖土，沟测开挖能将土弃于距基槽边较远处，其只在无法采用沟端开挖或所挖土不需运走时采用
沟侧开挖平面图
土方机械化施工
(3) 拉铲挖土机
适用范围：适用于挖停机面
以下的一、二类土，用于开
挖大而深的基坑或水下挖土
挖土特点：“后退向下
自重切土”
土方机械化施工
(4) 抓铲挖土机
适用范围：适用于开挖停机面以下的一、二类土，在软土地基的地区，常用于开挖基坑等。
挖土特点：“直上直下
自重切土”
土方机械化施工
4、装载机施工
a 分类：
按行走方式：履带式和轮胎式两种；
按工作方式：单斗式、链式、轮斗式
b 适用范围：
用于装卸土方和散料
用于松软土的表层剥离
用于地面平整和场地清理等工作
土方机械化施工
5、压实机械施工
a 分类：
压实机械
冲击式压实
机械
碾压式压实
机械
振动式压实
机械
蛙式打夯机
内燃式打夯机
自行式压路机：光轮压路机、轮胎压路机
牵引式压路机：光面碾、羊足碾
手扶平板式振动压实机
振动压路机
土方机械化施工
压实机械
冲击式压实
机械
碾压式压实
机械
振动式压实
机械
蛙式打夯机
内燃式打夯机
自行式压路机：光轮压路机、轮胎压路机
牵引式压路机：光面碾、羊足碾
手扶平板式振动压实机
振动压路机
土方机械化施工
(1) 冲击式压实机械
适用范围：适用于狭小的场地和沟槽作业，也可用于室内地面的夯实及大型机械无法到达的边角的夯实。
蛙式打夯机
内燃式打夯机
土方机械化施工
蛙式打夯机
蛙式打夯机夯实基底持力层
内燃式打夯机
土方机械化施工
压实机械
冲击式压实
机械
碾压式压实
机械
振动式压实
机械
蛙式打夯机
内燃式打夯机
自行式压路机：光轮压路机、轮胎压路机
牵引式压路机：光面碾、羊足碾
手扶平板式振动压实机
振动压路机
土方机械化施工
(2) 碾压式压实机械
主要用于土方、砾石、碎石的回填压实及沥青混凝土路面的施工。
自行式压路机
光轮压路机
轮胎压路机
土方机械化施工
(2) 碾压式压实机械
牵引式压路机
其行走动力采用推土机（或拖拉机）牵引
光面碾：用于土方的回填压实
羊足碾：用于黏性土的回填压实，
不能用在沙土和面层土的压实
土方机械化施工
压实机械
冲击式压实
机械
碾压式压实
机械
振动式压实
机械
蛙式打夯机
内燃式打夯机
自行式压路机：光轮压路机、轮胎压路机
牵引式压路机：光面碾、羊足碾
手扶平板式振动压实机
振动压路机
土方机械化施工
(3) 振动压实机械
手扶平板式振动压路机：用于小面积的地基夯实
生产率高、压实效果好，适用于工程量大的大型土石方工程
土方机械化施工
土方挖运机械的选择及配套计算
1、土方机械的选择
选择原则：
根据工程特点和技术条件提出可行方案
技术与经济比较
选择效率高、费用低调机械进行施工
可选用土方单价最小的机械
土方机械化施工
选择要点：
地形起伏不大，平均运距短，挖填平整土方的面积较大，土的含水量适当，可选铲运机。
地形起伏较大的丘陵地带，挖土高度在3m以上，运输距离超过1km，工程量较大且又集中时，可采用下述三种方式进行挖土和运土：
1）正铲挖土机配合自卸汽车进行施工
2）用推土机将土推入漏斗，并用自卸汽车在漏斗下承土并运走
3）用推土机预先把土推成一堆，用装载机把土装到汽车上运走
土方机械化施工
选择要点：
开挖基坑时根据下述原则选择机械：
1）土地含水量较小时，可结合运距长短、挖掘深浅分别采用推土机、铲运机或正铲挖土机配合自卸汽车进行施工；
2）若地下水位较高，则采用反铲、拉铲或抓铲挖土机配合自卸汽车；
3）移挖作填以及基坑和管沟的回填，运距在60～100m内可用推土机。
土方机械化施工
2、挖土机与运土车辆的配套计算原则
先确定主导施工机械（挖土机）
按照主导机械性能配套选用其他机械
（运土所需的汽车数量）
