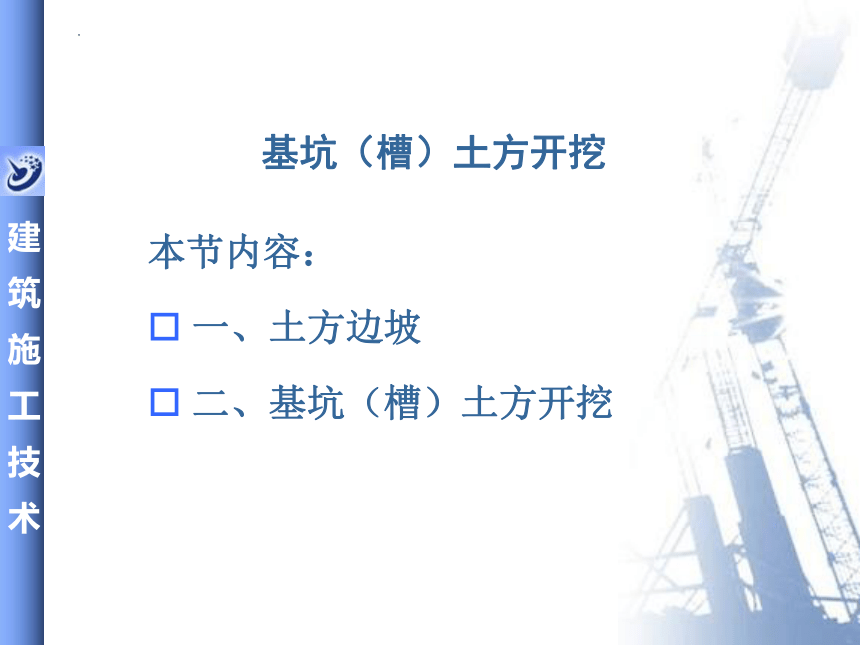

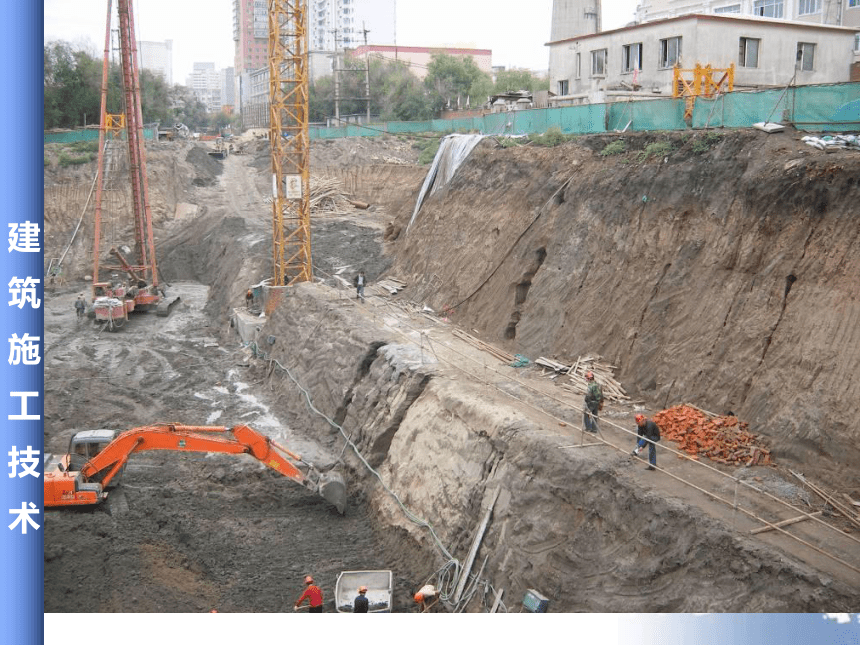

基坑（槽）土方开挖
本节内容：
一、土方边坡
二、基坑（槽）土方开挖
一、土方边坡

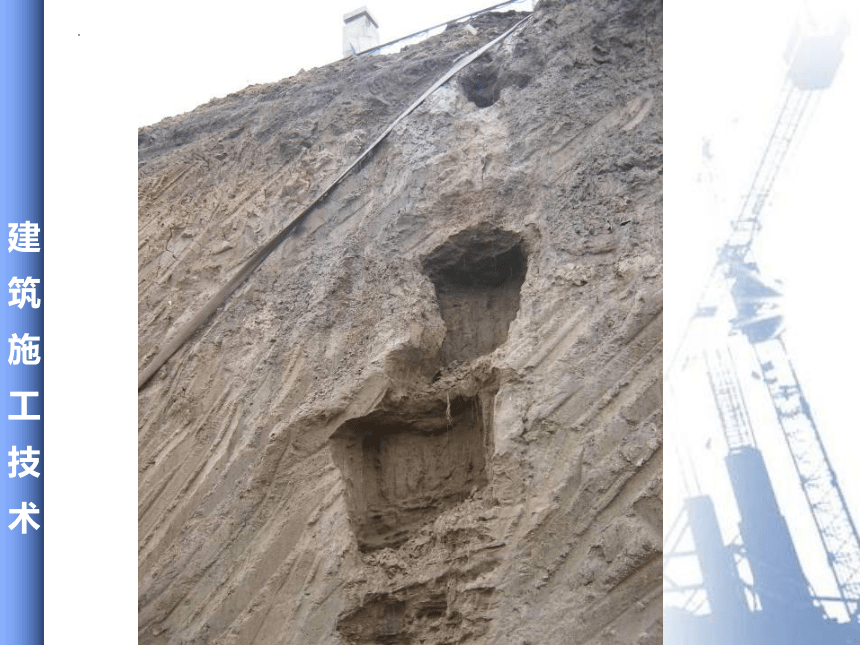

1.边坡稳定
条件：T ＜ C
T—土体下滑力； C—土体抗剪力。
T
C
滑坡面

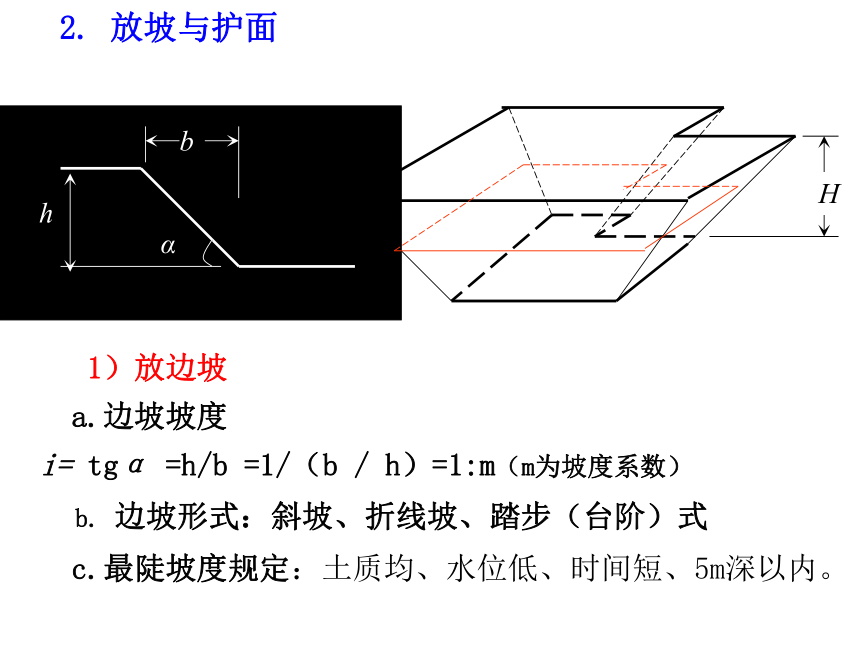

2. 放坡与护面
1）放边坡
a.边坡坡度
i= tgα =h/b =1/（b / h）=1:m（m为坡度系数）
b. 边坡形式：斜坡、折线坡、踏步（台阶）式
c.最陡坡度规定：土质均、水位低、时间短、5m深以内。
B
α
h
b
H

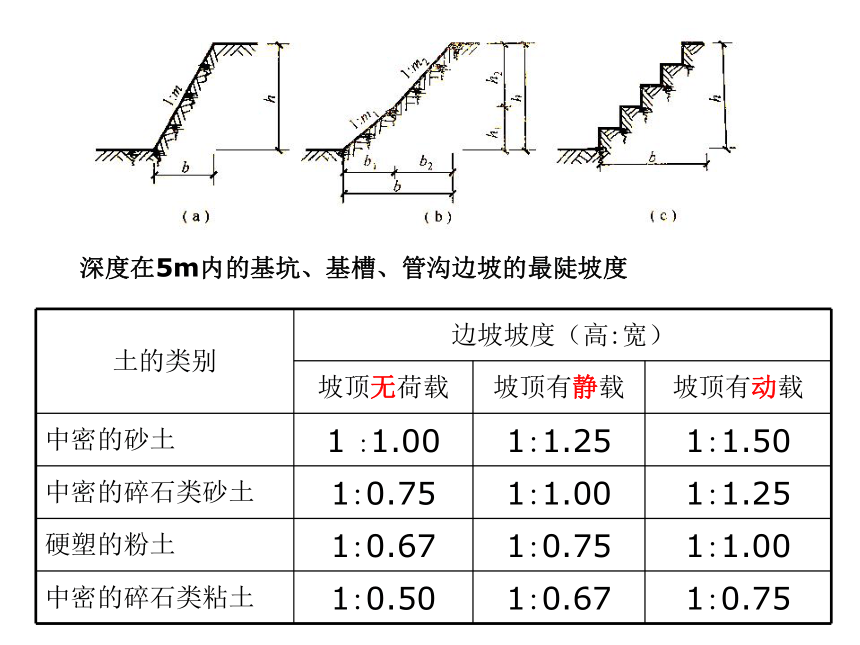

深度在5m内的基坑、基槽、管沟边坡的最陡坡度
土的类别 边坡坡度（高:宽）
坡顶无荷载 坡顶有静载 坡顶有动载
中密的砂土 1 :1.00 1:1.25 1:1.50
中密的碎石类砂土 1:0.75 1:1.00 1:1.25
硬塑的粉土 1:0.67 1:0.75 1:1.00
中密的碎石类粘土 1:0.50 1:0.67 1:0.75

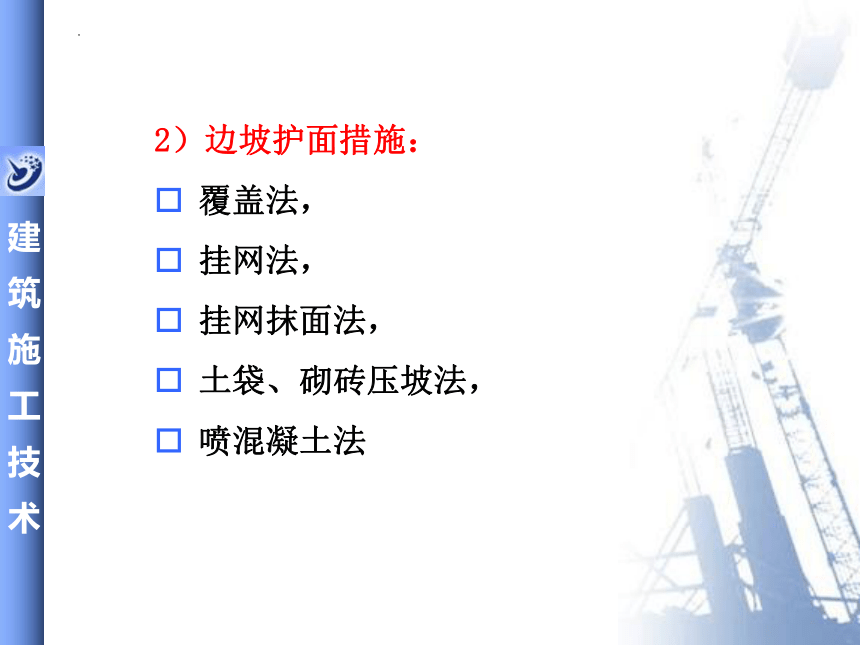

2）边坡护面措施：
覆盖法，
挂网法，
挂网抹面法，
土袋、砌砖压坡法，
喷混凝土法

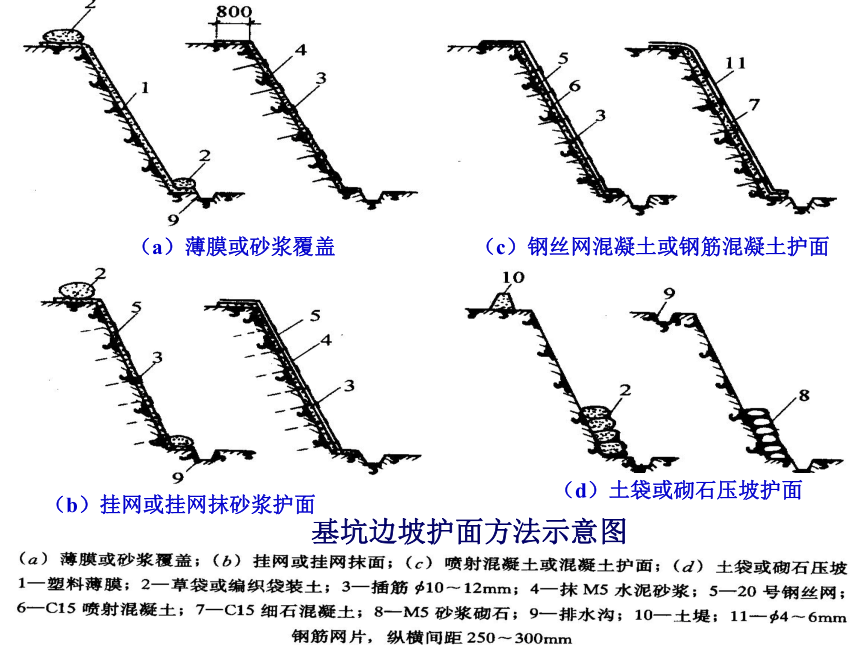

基坑边坡护面方法示意图
（d）土袋或砌石压坡护面
（c）钢丝网混凝土或钢筋混凝土护面
（a）薄膜或砂浆覆盖
（b）挂网或挂网抹砂浆护面

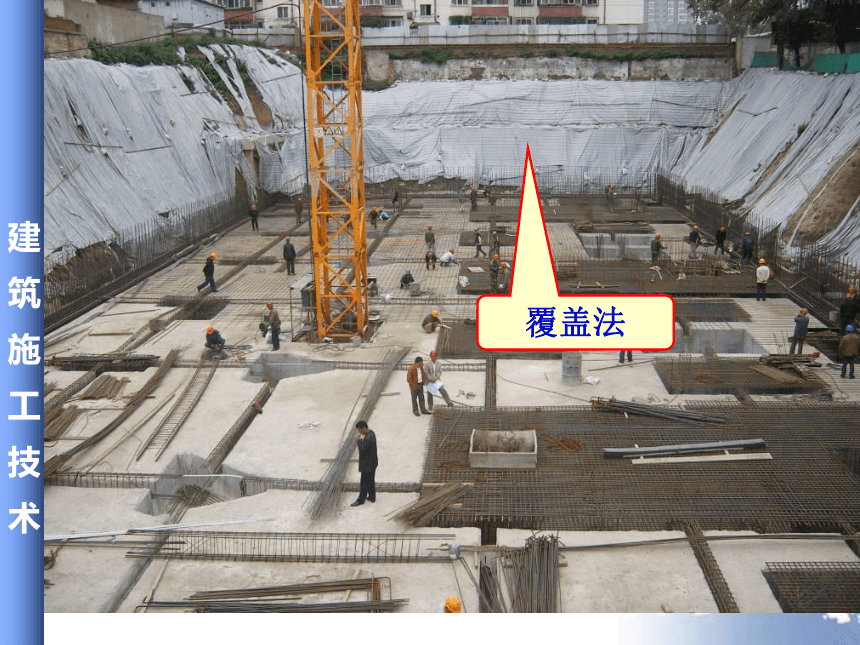

覆盖法

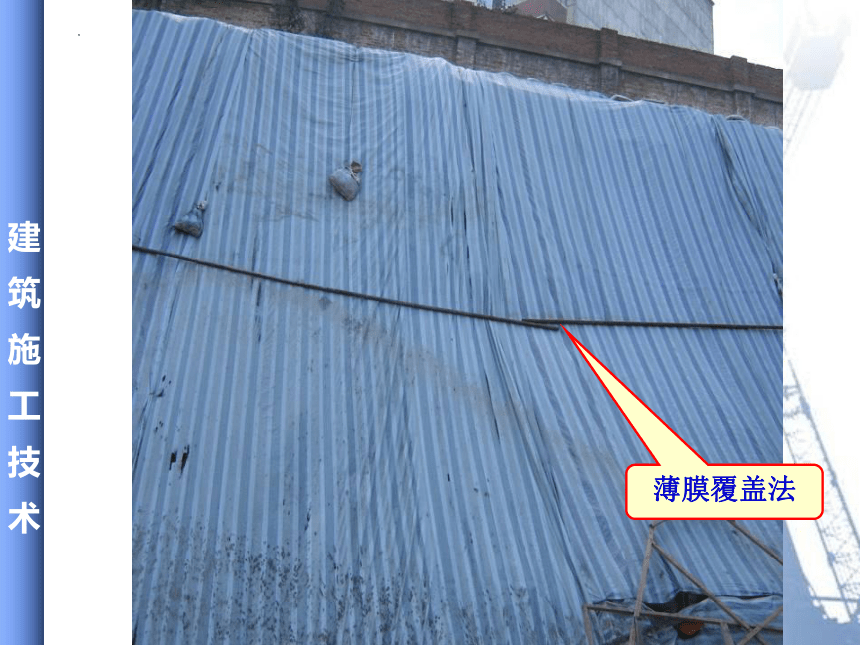

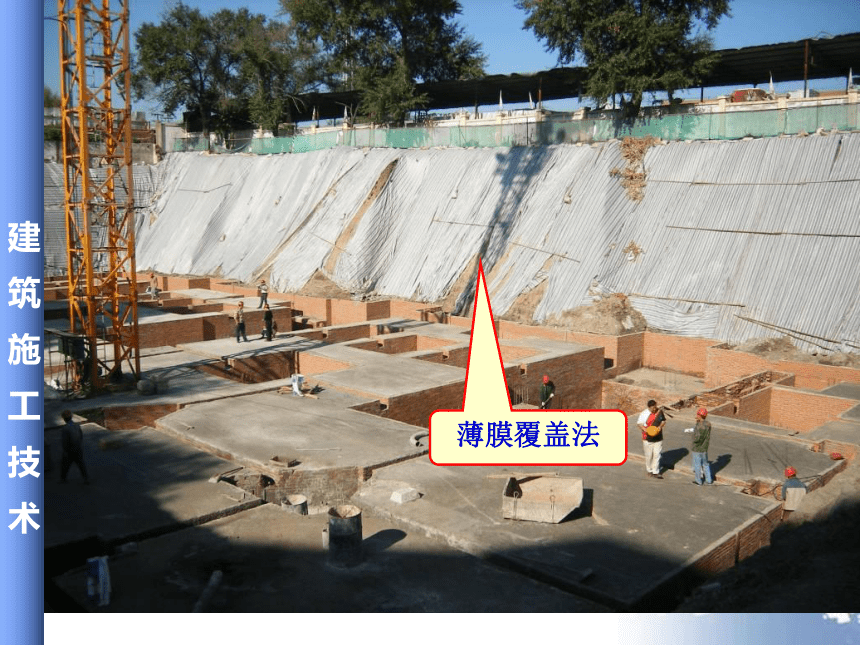

薄膜覆盖法
薄膜覆盖法
砂浆覆盖法
挂网抹砂浆护面
钢筋混凝土护面
钢筋混凝土护面
砌石压坡护面
3）支护结构
当地质条件和周围环境不允许放坡时使用挡墙。
H型钢桩
钻孔灌注桩
H≤12m
4）锚固形式
4）锚固形式
4）锚固形式
4）锚固形式
4）锚固形式
4）锚固形式
4）锚固形式
4）锚固形式
4）锚固形式
二、基坑（槽）土方开挖
思考：基坑（槽）土方开挖，应先确定开挖范围，从上图可以得出开挖总宽（宽）度d=？
开挖注意问题：
（1）挖前先验线。
（2）连续开挖尽快完。
（3）坑边堆土防坍塌：及时清运；堆土0.8m以外，高≯1.5m。
（4）严禁扰动基底土，加强测量防超挖：预留层，抄平清底打木桩。
（5）发现文物，古墓停挖、上报、待处理。
（6）注意安全，雨后复工先检查。
开挖原则：分层开挖，先撑后挖。
