项目14
文件与布图设置
《建筑CAD课程》
14.1 楼层信息
14.2 格式转换
14.3 布置图纸
项目14 文件与布图设置
目录
Content

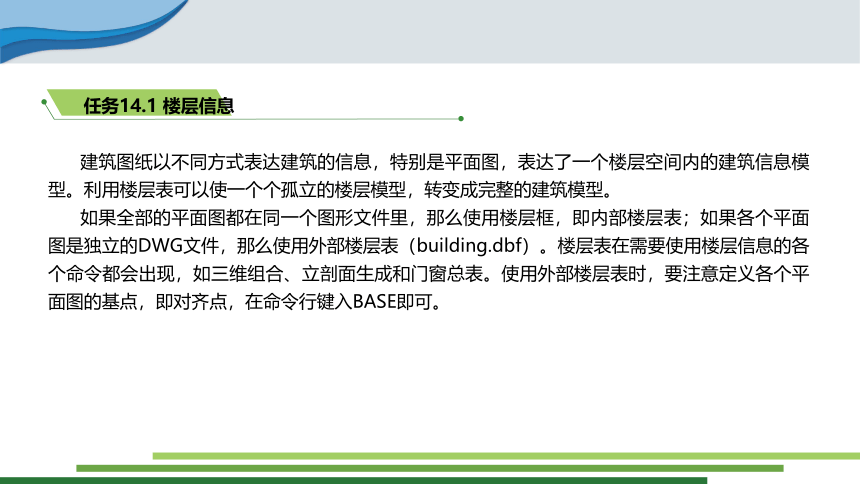

建筑图纸以不同方式表达建筑的信息，特别是平面图，表达了一个楼层空间内的建筑信息模型。利用楼层表可以使一个个孤立的楼层模型，转变成完整的建筑模型。
如果全部的平面图都在同一个图形文件里，那么使用楼层框，即内部楼层表；如果各个平面图是独立的DWG文件，那么使用外部楼层表（building.dbf）。楼层表在需要使用楼层信息的各个命令都会出现，如三维组合、立剖面生成和门窗总表。使用外部楼层表时，要注意定义各个平面图的基点，即对齐点，在命令行键入BASE即可。
任务14.1 楼层信息
14.1.1 建楼层框

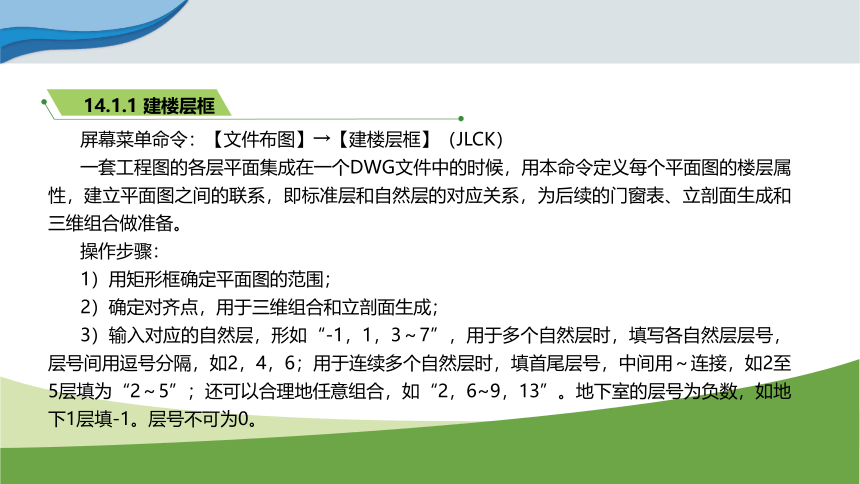

屏幕菜单命令：【文件布图】→【建楼层框】（JLCK）
一套工程图的各层平面集成在一个DWG文件中的时候，用本命令定义每个平面图的楼层属性，建立平面图之间的联系，即标准层和自然层的对应关系，为后续的门窗表、立剖面生成和三维组合做准备。
操作步骤：
1）用矩形框确定平面图的范围；
2）确定对齐点，用于三维组合和立剖面生成；
3）输入对应的自然层，形如“-1，1，3～7”，用于多个自然层时，填写各自然层层号，层号间用逗号分隔，如2，4，6；用于连续多个自然层时，填首尾层号，中间用～连接，如2至5层填为“2～5”；还可以合理地任意组合，如“2，6~9，13”。地下室的层号为负数，如地下1层填-1。层号不可为0。
14.1.1 建楼层框

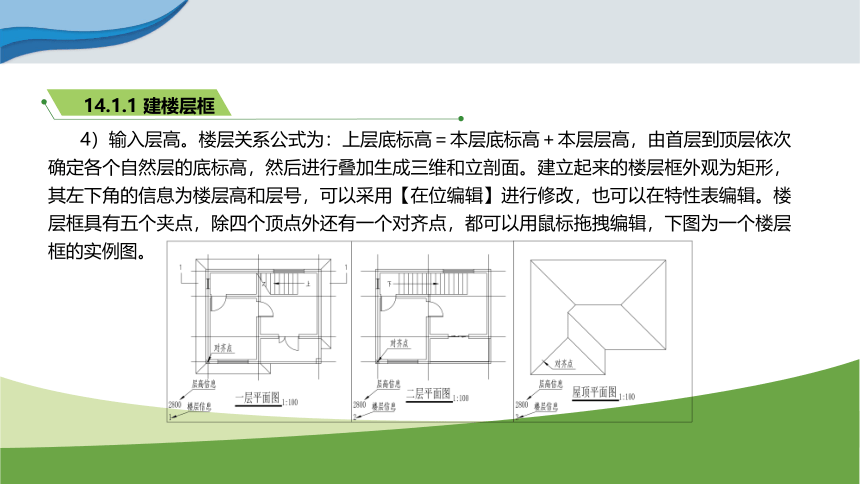

4）输入层高。楼层关系公式为：上层底标高＝本层底标高＋本层层高，由首层到顶层依次确定各个自然层的底标高，然后进行叠加生成三维和立剖面。建立起来的楼层框外观为矩形，其左下角的信息为楼层高和层号，可以采用【在位编辑】进行修改，也可以在特性表编辑。楼层框具有五个夹点，除四个顶点外还有一个对齐点，都可以用鼠标拖拽编辑，下图为一个楼层框的实例图。
14.1.2 三维组合

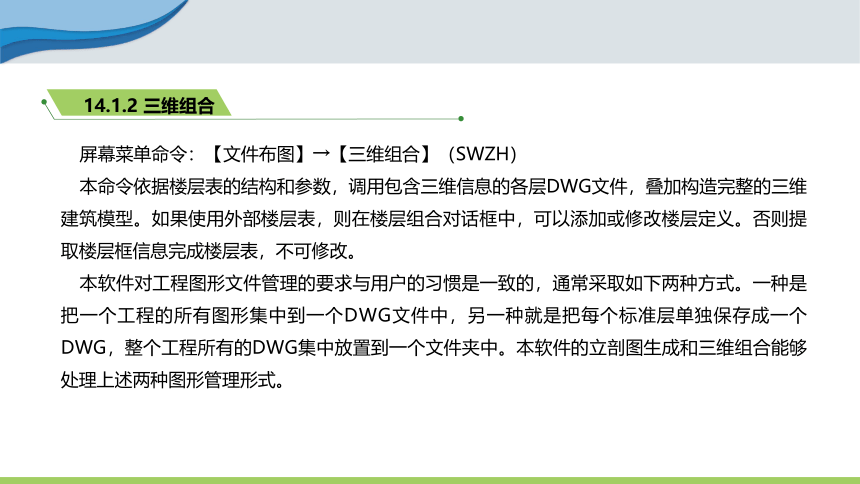

屏幕菜单命令：【文件布图】→【三维组合】（SWZH）
本命令依据楼层表的结构和参数，调用包含三维信息的各层DWG文件，叠加构造完整的三维建筑模型。如果使用外部楼层表，则在楼层组合对话框中，可以添加或修改楼层定义。否则提取楼层框信息完成楼层表，不可修改。
本软件对工程图形文件管理的要求与用户的习惯是一致的，通常采取如下两种方式。一种是把一个工程的所有图形集中到一个DWG文件中，另一种就是把每个标准层单独保存成一个DWG，整个工程所有的DWG集中放置到一个文件夹中。本软件的立剖图生成和三维组合能够处理上述两种图形管理形式。
14.1.2 三维组合

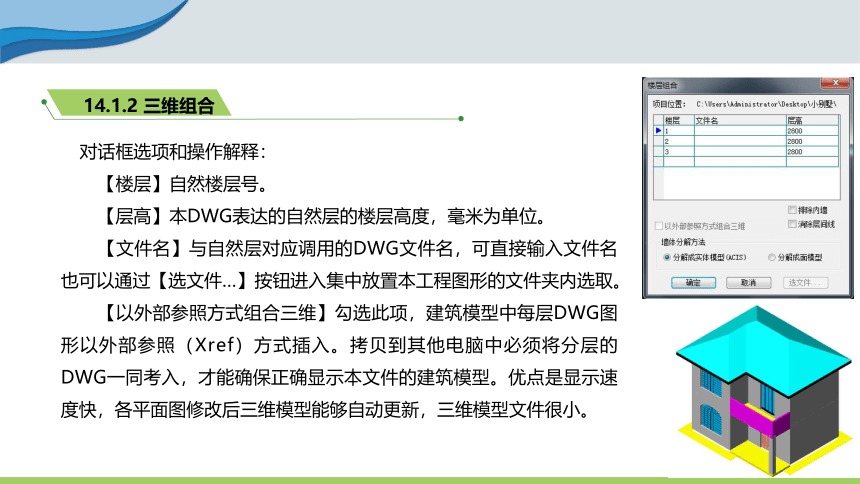

对话框选项和操作解释：
【楼层】自然楼层号。
【层高】本DWG表达的自然层的楼层高度，毫米为单位。
【文件名】与自然层对应调用的DWG文件名，可直接输入文件名也可以通过【选文件…】按钮进入集中放置本工程图形的文件夹内选取。
【以外部参照方式组合三维】勾选此项，建筑模型中每层DWG图形以外部参照（Xref）方式插入。拷贝到其他电脑中必须将分层的DWG一同考入，才能确保正确显示本文件的建筑模型。优点是显示速度快，各平面图修改后三维模型能够自动更新，三维模型文件很小。
14.1.2 三维组合

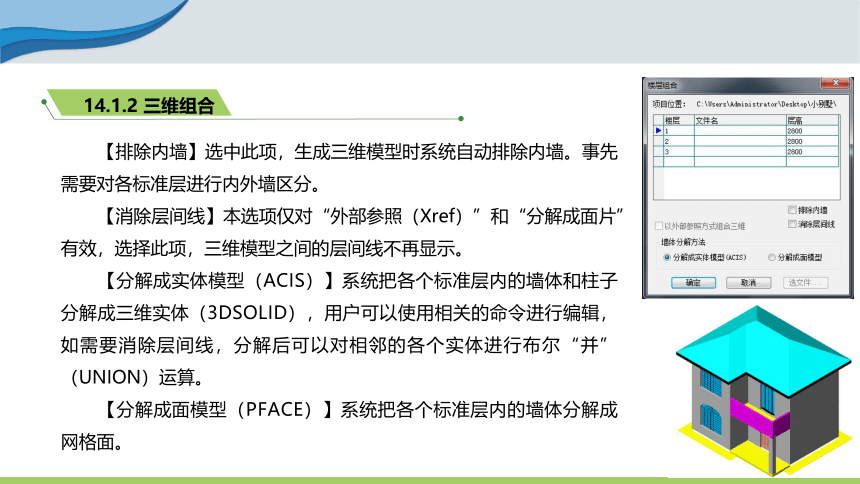

【排除内墙】选中此项，生成三维模型时系统自动排除内墙。事先需要对各标准层进行内外墙区分。
【消除层间线】本选项仅对“外部参照（Xref）”和“分解成面片”有效，选择此项，三维模型之间的层间线不再显示。
【分解成实体模型（ACIS）】系统把各个标准层内的墙体和柱子分解成三维实体（3DSOLID），用户可以使用相关的命令进行编辑，如需要消除层间线，分解后可以对相邻的各个实体进行布尔“并”（UNION）运算。
【分解成面模型（PFACE）】系统把各个标准层内的墙体分解成网格面。
14.2 格式转换
14.1 楼层信息
14.3 布置图纸
项目14 文件与布图设置
目录
Content
14.2.1 局部转换
屏幕菜单命令：【文件布图】→【转二维图】（JEWT）
本命令用将天正建筑软件或其他二维建筑图识别软件转换为中望CAD建筑版软件格式的图档，按墙线、门窗、轴线和柱子所在的不同图层进行过滤识别。由于本功能是整图转换，因此对原图的质量要求较高，对于绘制比较规范和柱子分布不复杂的情况，本功能成功率较高。
屏幕菜单命令：【文件布图】→【提条件图】（TTJT）
本命令用于建筑专业与下行专业共享设计数据，将建筑图转换成各专业所需的条件图，提交给给排水、暖通、电气和结构专业。
14.2.2 提条件图
屏幕菜单命令：【文件布图】→【图形导出】（TXDC）
本命令将当前的中望CAD建筑版软件图档转化并保存为可以兼容天正软件格式的中望CAD基本对象，还可以无障碍地转换为天正软件最新格式。
14.2.3 图形导出
屏幕菜单命令：【文件布图】→【批量导出】（PLDC）
本命令与【图形导出】功能一致，区别在于能够成批导出，可以在打开对话框中选择多个图档一次性导出。
14.2.4 批量导出
屏幕菜单命令：【文件布图】→【分解对象】（FJDX）
本命令提供了将图中的选中的自定义对象分解为中望CAD普通图元的转换手段。适于需要在纯中望CAD下进行浏览和出图或者准备将三维模型导入其他渲染器进行渲染时，由于其他渲染软件不支持自定义对象，需要采用本命令完成分解转换。
自定义对象分解后彻底失去了先前的智能化特征，因此建议用户务必备份分解前的图档，以便今后编辑修改，把分解后的图另存为新的文件。
特别提示
1）分解的结果与当前视图有关，如果要获得三维图形（墙体分解成Pface或Solid），必须先把视口设为某个方向的轴测视图，在平面视图中分解只能获得中望CAD的二维平面图。
2）本命令不能分解包含在图块中的对象，因此要彻底转换整个文件，应当使用图形导出。
3）本命令支持分解成天正3格式。
14.2.5 分解对象
14.2.6 图变单色
屏幕菜单命令：【文件布图】→【图变单色】（TBDS）
本命令将全图临时变成单一颜色，可恢复。
14.3 布置图纸
14.1 楼层信息
14.2 格式转换
项目14 文件与布图设置
目录
Content
14.3.1 布图原理
所谓布图就是把多个选定的模型空间的图形分别按各自的出图比例倍数缩小以视口方式放置到图纸空间中，以备打印输出。中望CAD建筑版软件规定，在模型空间绘图的时候，WCS-X方向为观看图纸时的右手方向，即面朝着WCS-Y方向阅读图纸。因此不管最后图纸怎么布置，创建图形的时候都要遵守这以规则。
在本软件中，建筑构件在模型空间设计时都是按1：1的实际尺寸创建，布图后在图纸空间中这些构件对象相应缩小了出图比例的倍数，换言之，建筑构件无论当前比例多少都是按1：1创建，当前比例和改变比例并不影响和改变构件对象的大小。而对于图中的文字、符号和标注，以及断面充填和带有宽度的线段等注释性对象，则情况有所不同，它们在创建时的尺寸大小相当于输出图纸中的大小乘以当前比例，可见它们与比例参数密切相关，因此在设定当前比例和改变比例时，只有这类注释性对象被影响。
14.3.1 布图原理
建筑对象都有出图比例的参数，在布图时要保证出图比例与当初的绘图比例一致是必要的。简而言之，布图后系统自动把图形中的构件和注释等所有选定的对象，“缩小”一个出图比例的倍数，放置到给定的一张图纸上。重复对不同比例的图形操作这个过程，就是多比例布图。
使用【设置】→【全局比例】，可以设置当前图的全局设置，包括当前出图比例。当前比例显示在状态条的左下角，新创建的对象都使用当前比例。
14.3.2 设置当前比例
14.3.3 改变出图比例
屏幕菜单命令：【文件布图】→【改变比例】（GBBL）
本命令改变模型空间中某一个范围的图形的出图比例，使其图形内的文字符号注释类对象与输出比例相适应，同时系统自动将其置为新的当前比例。
本命令可以在模型空间使用，也可以在图纸空间使用。如果图形尚未用【布置模型】布置到图纸空间，用该命令可以改变选定图形的出图比例，图中文字符号线宽填充的大小将发生改变；如果图形已经布置到图纸空间，可以删除图纸空间生成的布图视口，然后在模型空间改变出图比例，接着重新用【布置模型】布置到图纸空间。
14.3.4 布置图形
屏幕菜单命令：【文件布图】→【布置图形】（BZTX）
将模型空间的某个范围的图形以给定的出图比例布置到到图纸空间。无论当前处于模型空间还是图纸空间，本命令都是进入模型空间选取图形然后切换到图纸空间等待插入视口。
屏幕菜单命令：【文件布图】→【插入图框】（CRTK）
本命令在模型空间或图纸空间插入“标准图框”或“用户图框”，并可预览图幅。
14.3.5 插入图框
14.3.6 图纸目录
屏幕菜单命令：【文件布图】→【图纸目录】（TZML）
本命令从一系列包含图框的DWG中提取图纸目录信息，并创建图纸目录表格。如果选择图纸目录模板，则可输出完整的图纸目录，超过单页则自动生成多页。
操作步骤：
1）执行【图纸目录】命令，弹出对话框；
2）按【添加文件】将准备提取目录的dwg文件加入，勾选【包含本图】则包括当前dwg；
3）表中提取出目录信息；
4）如果按【确定】，则提取出基本图纸目录；
5）如果按【选表模板】，选取自定义的图纸目录模板，则自动生成完整的图纸目录。
14.3.6 图纸目录
目录表提取项包括：序号、图号、图名、图幅和备注，对于自定义图纸目录模板，该5项的名称不容许更改，并需填在定制行，表头行可任意填写。
编辑图框时，注意正确填写序号信息，虽然在标题栏中无用武之地，但在图纸目录中可被提取。
图纸目录的样例如下图所示。
14.3.7 视口放大
屏幕菜单命令：【文件布图】→【视口放大】（SKFD）
图形布置到图纸空间后，只能在图纸空间观察，不可修改。如果要修改就要回到模型空间，点取“模型”标签回到模型空间时，需要视图操作（平移缩放）才能定位到目标图形，【视口放大】提供了一个快捷的方法，在图纸空间选择视口即可立即把该视口内的图形放大到绘图区。
