项目8 创建房间
《建筑CAD课程》
8.1 房间对象
8.2 创建房间
8.3 面积工具
8.4 卫浴布置
目录
Content
项目8 创建房间
软件中的房间对象对日常生活的房间空间做了概念延伸，是一个广义的概念，它包含了房间的名称、编号、面积、有无地板等诸多信息。房间名称和房间编号是房间的标识，前者描述房间的功能，后者是房间具有唯一性的编号。为了图面的简洁，在二维视图上，房间编号和房间名称只能选择其中一个可见。
房间对象可以生成普通单个房间的净面积、楼层面积和由若干普通房间组成的一套单元住宅的套内面积。
任务8.1房间对象
8.2 创建房间
8.1 房间对象
8.3 面积工具
8.4 卫浴布置
目录
Content
项目8 创建房间

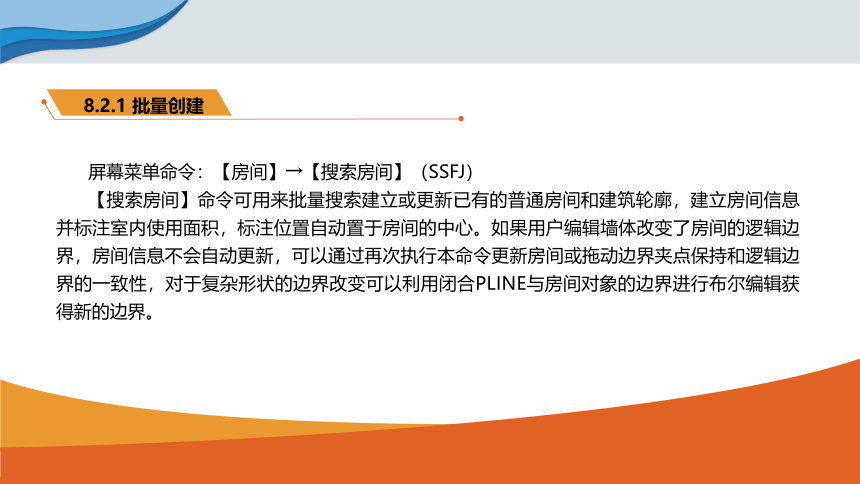

屏幕菜单命令：【房间】→【搜索房间】（SSFJ）
【搜索房间】命令可用来批量搜索建立或更新已有的普通房间和建筑轮廓，建立房间信息并标注室内使用面积，标注位置自动置于房间的中心。如果用户编辑墙体改变了房间的逻辑边界，房间信息不会自动更新，可以通过再次执行本命令更新房间或拖动边界夹点保持和逻辑边界的一致性，对于复杂形状的边界改变可以利用闭合PLINE与房间对象的边界进行布尔编辑获得新的边界。
8.2.1 批量创建

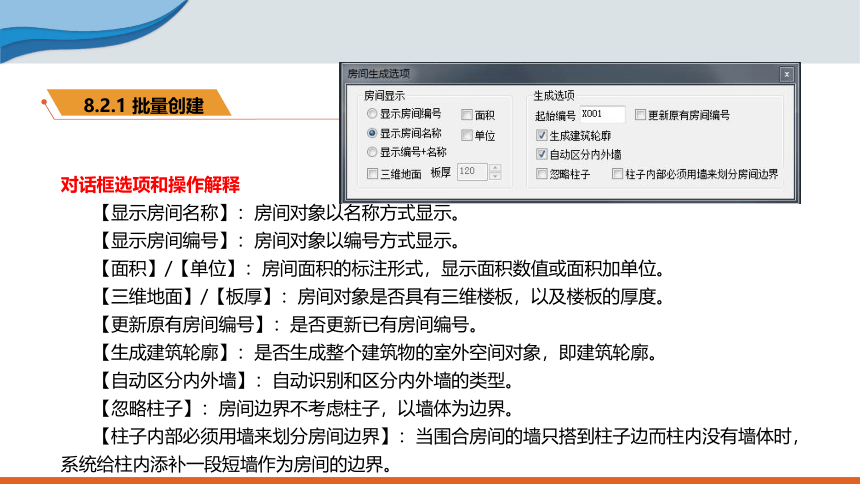

对话框选项和操作解释
【显示房间名称】：房间对象以名称方式显示。
【显示房间编号】：房间对象以编号方式显示。
【面积】/【单位】：房间面积的标注形式，显示面积数值或面积加单位。
【三维地面】/【板厚】：房间对象是否具有三维楼板，以及楼板的厚度。
【更新原有房间编号】：是否更新已有房间编号。
【生成建筑轮廓】：是否生成整个建筑物的室外空间对象，即建筑轮廓。
【自动区分内外墙】：自动识别和区分内外墙的类型。
【忽略柱子】：房间边界不考虑柱子，以墙体为边界。
【柱子内部必须用墙来划分房间边界】：当围合房间的墙只搭到柱子边而柱内没有墙体时，系统给柱内添补一段短墙作为房间的边界。
8.2.1 批量创建
特别提示：
如果搜索的区域内已经有房间标识，则更新房间的边界，否则创建新的房间；
如果有多个外墙围合区域，即有多个建筑轮廓，则应当分别搜索；
对于敞口房间或具有逻辑分区的房间，如客厅和餐厅，可以用虚墙来分隔；
新创建的房间处于未命名的状态，请用在位编辑或【对象编辑】修改房间名称。

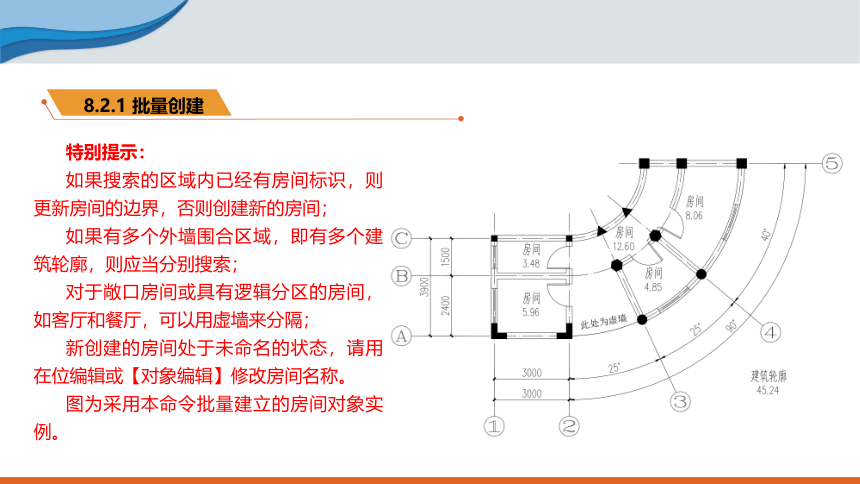

图为采用本命令批量建立的房间对象实例。
8.2.1 批量创建

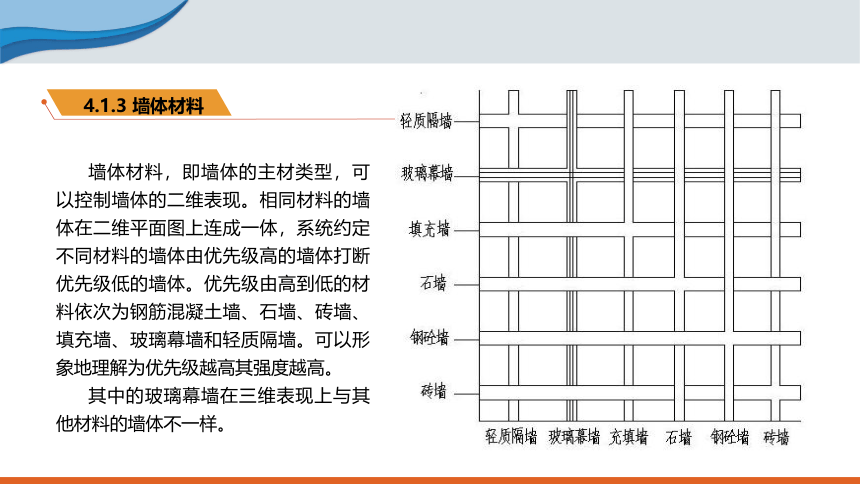

墙体材料，即墙体的主材类型，可以控制墙体的二维表现。相同材料的墙体在二维平面图上连成一体，系统约定不同材料的墙体由优先级高的墙体打断优先级低的墙体。优先级由高到低的材料依次为钢筋混凝土墙、石墙、砖墙、填充墙、玻璃幕墙和轻质隔墙。可以形象地理解为优先级越高其强度越高。
其中的玻璃幕墙在三维表现上与其他材料的墙体不一样。
4.1.3 墙体材料

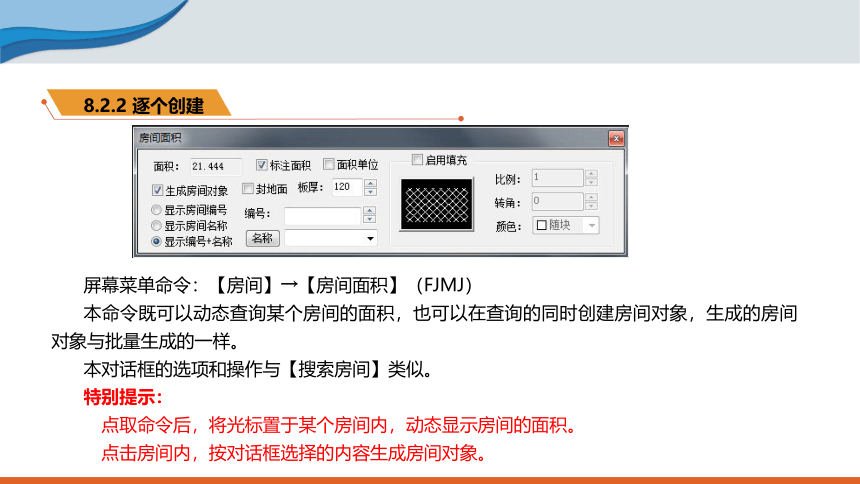

屏幕菜单命令：【房间】→【房间面积】（FJMJ）
本命令既可以动态查询某个房间的面积，也可以在查询的同时创建房间对象，生成的房间对象与批量生成的一样。
本对话框的选项和操作与【搜索房间】类似。
特别提示：
点取命令后，将光标置于某个房间内，动态显示房间的面积。
点击房间内，按对话框选择的内容生成房间对象。
8.2.2 逐个创建
屏幕菜单命令：【房间】→【套内面积】（TNMJ）
本命令搜索围合单元套房的墙柱门窗，并可以生成套内房间对象。按照房产测量规范的要求，自动计算分户单元的套内面积，该面积以墙中线计算，选择墙体时应只选择该户套房的墙体。本搜索须在【搜索房间】后进行，以便正确识别户墙。
特别提示：
如不勾选【生成套房对象】，则系统只在命令行输出单元套内面积的数据。
如勾选【生成套房对象】，则在套房边界的区域内生成“套房对象”。
如勾选【启用填充】，则套房对象区域用填充样式进行填充，该填充样式可在图案填充库中挑选。
本命令生成的套内面积不包括阳台面积，封闭阳台可视为房间用墙体和插窗绘制。
8.2.3 创建套房
右图展示的为住宅的A、B两种户型各房间面积以及套内面积和楼梯间面积。
8.2.3 创建套房
屏幕菜单命令：【房间】→【阳台面积】（YTMJ）
本命令是计算阳台面积的专用工具，面积有全算和折半两种模式，启动命令后根据提示选择阳台即可。命令交互如下：
是否按一半计算面积 [是(Y)/否(N)]:
回应选项（N）则计算阳台全面积，回应选项（Y）则计算阳台半面积。
选择阳台<退出>:
选择需计算面积的阳台
请点取标注位置(面积=9.00393m^2)<不标>:
直接回车则不标面积，鼠标点取标注位置则标注阳台面积。
8.2.4 阳台面积
8.3 面积工具
8.1 房间对象
8.2 创建房间
8.4 卫浴布置
目录
Content
项目8 创建房间
屏幕菜单命令：【房间】→【设面积层】（SMJC）
本命令用于设置闭合PLine参与面积统计的计面积方式，就是把闭合的PLine分别置于“建筑-面积-加全”、“建筑-面积-加半”、“建筑-面积-减全”和“建筑-面积-减半”图层，使得这些闭合PLine与建筑轮廓和房间面积之间进行面积运算，统计出建筑物的各种面积指标。
8.3.1 设面积层
屏幕菜单命令：【房间】→【面积统计】（MJTJ）
本命令有两个分支命令，一个是面积总表，一个是户型面积表。
1.面积总表
用于统计建筑总面积。
2.户型面积表
一般用于统计居住建筑的房产面积，包括套内面积和公摊面积等，户型面积统计的前提是必须创建套内面积对象。面积以户型编号为统计单位。对于跃层式户型面积的统计，请遵守如下规则：
1.整套户型中的各层户型编号必须同名；
2.跃层内二层以上的户型必须在特性表中设置“跃层上部：是”。
注意，首层不要设置为“是”
8.3.2 面积统计
屏幕菜单命令：【房间】→【曲线面积】（QXMJ）
本命令用于计算由不开口Pline和Spline，以及椭圆围成的曲线面积并标注。对于由其他线段构成的曲线区域可间接求解，即先用【搜索轮廓】生成一个参考闭合PLine再求曲线面积。绿化面积和水面面积用此方法求解十分方便。
8.3.3 曲线面积
屏幕菜单命令：【房间】→【面积累加】（MJLJ）
本命令是一个累加器，可以与面积有关的对象和数据配合使用，用于统计面积的总和。事实上其他数值型的文字也可以进行累加。可以多选和框选，合计的结果可以用鼠标点取位置放置到图中。
8.3.4 面积累加
8.4 卫浴布置
8.1 房间对象
8.2 创建房间
8.3 面积工具
目录
Content
项目8 创建房间
屏幕菜单命令：【房间】→【洁具管理】（JJGL）
本命令在卫生间或浴室中按选取的洁具类型的不同，智能布置卫生洁具等设施。本软件的洁具采用二维表现形式，凡是从图库调用的洁具都是建筑图块对象，其它辅助线采用了中望CAD建筑版软件的基本图元对象。
8.4.1 洁具管理
洁具管理对话框如图所示，本对话框为专用的洁具管理器，界面与库图管理器大同小异，请参看『图库图案』章节。
1. 理器各区域名称
【洁具预览区】显示当前库内所有卫生洁具图块幻灯片。被选中的图块呈现紫罗兰色，同时名称区内该项洁具名称亮显。
【洁具类别区】显示卫生洁具库的类别树状目录。其中黑体字形代表当前类别。
【洁具名称区】显示卫生洁具库当前类别下的图块名称。
8.4.1 洁具管理
2. 布置方法
选取不同类型的洁具后，系统自动给出与该类型相适应的布置方法。在预览框中双击所需布置的卫生洁具，根据弹出的对话框（如右上图所示）和命令行提示在图中布置洁具。右下图是台式洗脸盆和单体洗脸盆布置实例。
8.4.1 洁具管理
屏幕菜单命令：【房间屋顶】→【卫生隔断】（WSGD）
本命令通过两点一线串选已经插入的洁具，自动成批布置卫生间隔断。系统给出了有隔断门和无隔断门两种隔断的创建方式。
对话框如图所示。
8.4.2 卫生隔断
在对话框中设置参数，然后再图中点取两点，两点联线必须穿过所有需要隔断的洁具。
隔板与门采用了墙对象和门窗对象，支持【对象编辑】修改。应用实例如图所示。
8.4.2 卫生隔断
