项目15
创建三维造型
《建筑CAD课程》
目录
Content
15.1 特征造型
15.2 面模型工具
项目15 创建三维造型
15.3 三维编辑工具
屏幕菜单命令：【三维工具】→【平板】（PB）
构造广义的“板”构件，可用作楼板、平屋顶、楼梯休息平台、镂空的装饰板和平板玻璃等。本命令的使用需要充分发挥空间想象力，事实上任何平板状和柱状的物体都可以用它来构造。平板对象不仅支持水平方向的板式构件，其他方向的斜板和竖板也可以，只要事先设置好UCS。
平板对话框如右图所示：
15.1.1 平板

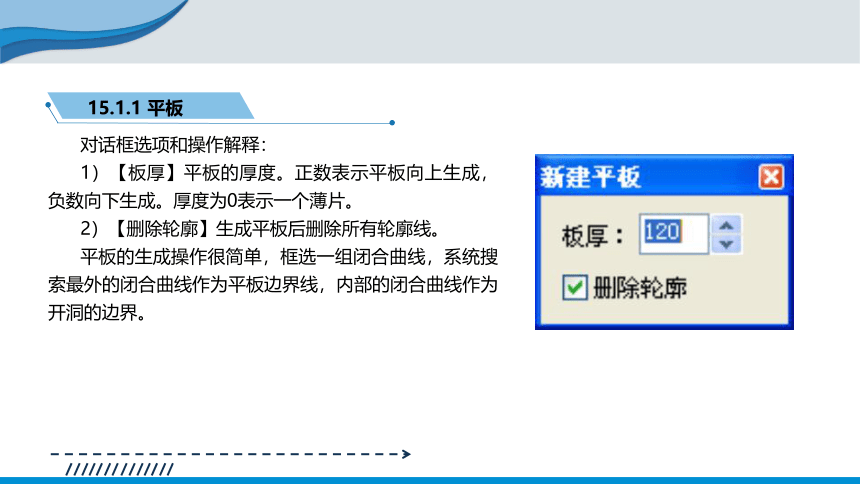

对话框选项和操作解释：
1）【板厚】平板的厚度。正数表示平板向上生成，负数向下生成。厚度为0表示一个薄片。
2）【删除轮廓】生成平板后删除所有轮廓线。
平板的生成操作很简单，框选一组闭合曲线，系统搜索最外的闭合曲线作为平板边界线，内部的闭合曲线作为开洞的边界。
15.1.1 平板

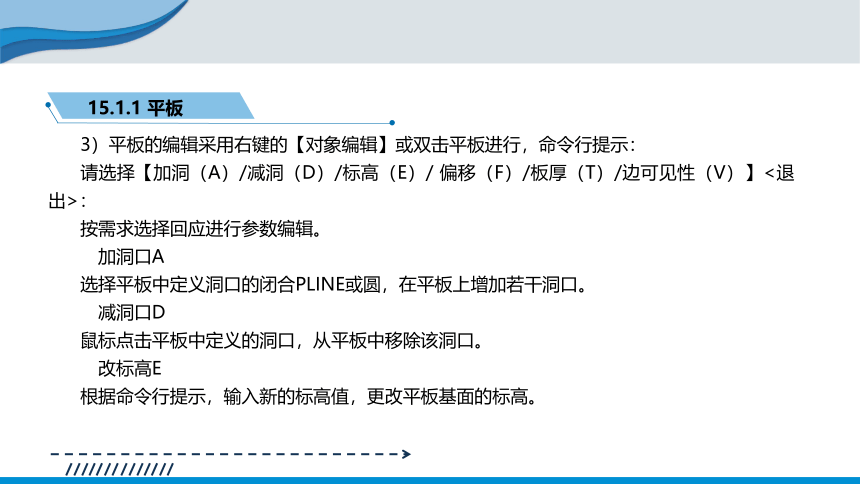

3）平板的编辑采用右键的【对象编辑】或双击平板进行，命令行提示：
请选择【加洞（A）/减洞（D）/标高（E）/ 偏移（F）/板厚（T）/边可见性（V）】<退出>：
按需求选择回应进行参数编辑。
加洞口A
选择平板中定义洞口的闭合PLINE或圆，在平板上增加若干洞口。
减洞口D
鼠标点击平板中定义的洞口，从平板中移除该洞口。
改标高E
根据命令行提示，输入新的标高值，更改平板基面的标高。
15.1.1 平板

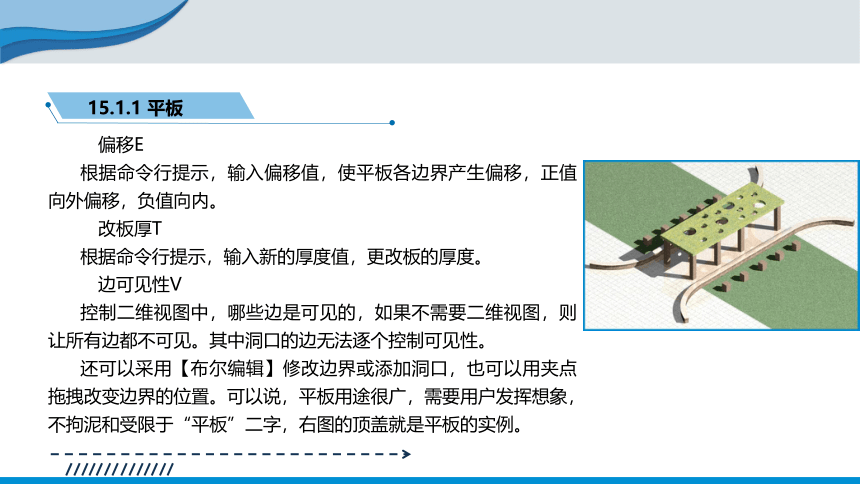

偏移E
根据命令行提示，输入偏移值，使平板各边界产生偏移，正值向外偏移，负值向内。
改板厚T
根据命令行提示，输入新的厚度值，更改板的厚度。
边可见性V
控制二维视图中，哪些边是可见的，如果不需要二维视图，则让所有边都不可见。其中洞口的边无法逐个控制可见性。
还可以采用【布尔编辑】修改边界或添加洞口，也可以用夹点拖拽改变边界的位置。可以说，平板用途很广，需要用户发挥想象，不拘泥和受限于“平板”二字，右图的顶盖就是平板的实例。
15.1.1 平板

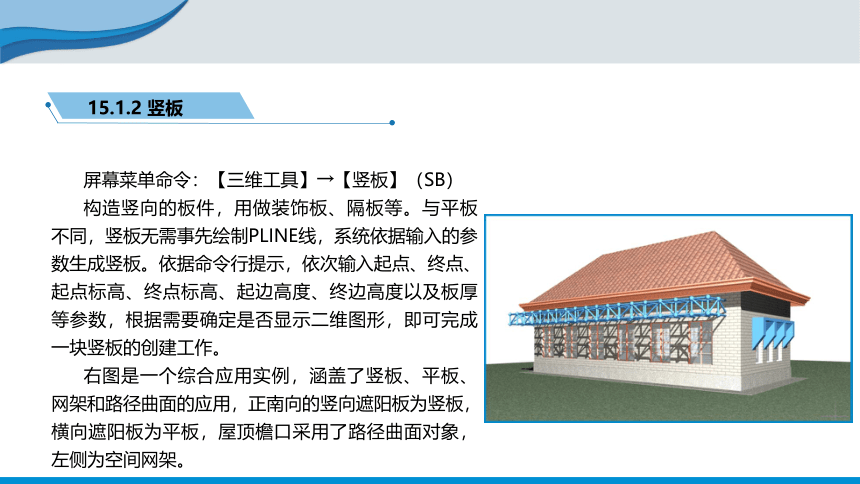

屏幕菜单命令：【三维工具】→【竖板】（SB）
构造竖向的板件，用做装饰板、隔板等。与平板不同，竖板无需事先绘制PLINE线，系统依据输入的参数生成竖板。依据命令行提示，依次输入起点、终点、起点标高、终点标高、起边高度、终边高度以及板厚等参数，根据需要确定是否显示二维图形，即可完成一块竖板的创建工作。
右图是一个综合应用实例，涵盖了竖板、平板、网架和路径曲面的应用，正南向的竖向遮阳板为竖板，横向遮阳板为平板，屋顶檐口采用了路径曲面对象，左侧为空间网架。
15.1.2 竖板

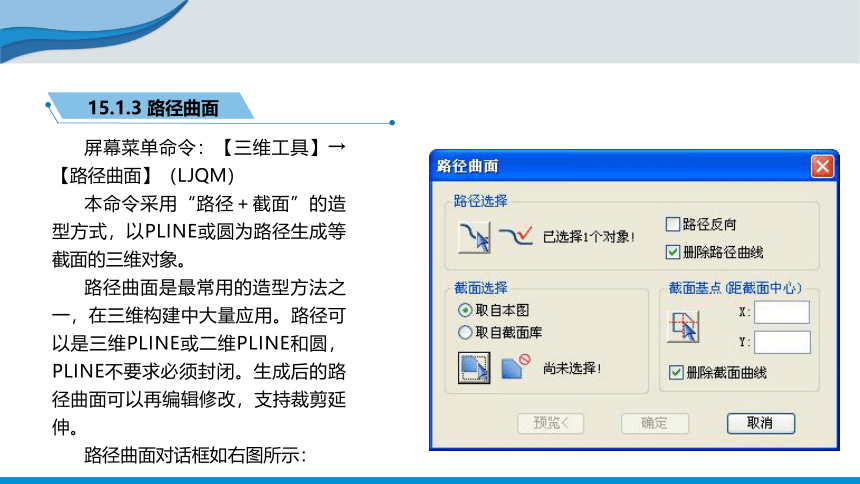

屏幕菜单命令：【三维工具】→【路径曲面】（LJQM）
本命令采用“路径＋截面”的造型方式，以PLINE或圆为路径生成等截面的三维对象。
路径曲面是最常用的造型方法之一，在三维构建中大量应用。路径可以是三维PLINE或二维PLINE和圆，PLINE不要求必须封闭。生成后的路径曲面可以再编辑修改，支持裁剪延伸。
路径曲面对话框如右图所示：
15.1.3 路径曲面

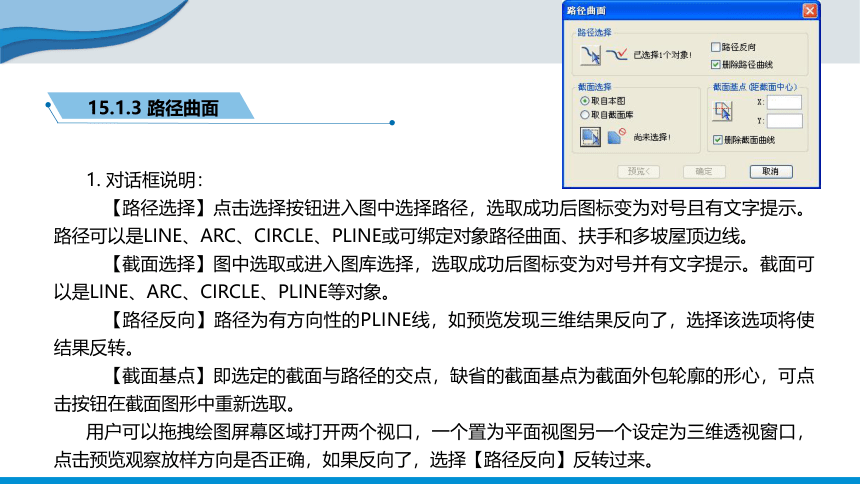

1. 对话框说明：
【路径选择】点击选择按钮进入图中选择路径，选取成功后图标变为对号且有文字提示。路径可以是LINE、ARC、CIRCLE、PLINE或可绑定对象路径曲面、扶手和多坡屋顶边线。
【截面选择】图中选取或进入图库选择，选取成功后图标变为对号并有文字提示。截面可以是LINE、ARC、CIRCLE、PLINE等对象。
【路径反向】路径为有方向性的PLINE线，如预览发现三维结果反向了，选择该选项将使结果反转。
【截面基点】即选定的截面与路径的交点，缺省的截面基点为截面外包轮廓的形心，可点击按钮在截面图形中重新选取。
用户可以拖拽绘图屏幕区域打开两个视口，一个置为平面视图另一个设定为三维透视窗口，点击预览观察放样方向是否正确，如果反向了，选择【路径反向】反转过来。
15.1.3 路径曲面
2. 编辑修改路径曲面使用【对象编辑】命令，命令行提示：
请选择【加顶点（A）/删顶点（D）/改顶点（S）/改截面（C）】<退出>：
按需求回应命令行的选项，意义介绍如下：
回应A 或 D可以在完成的路径曲面对象上增减顶点。参见项目6添加扶手章节。
回应S可以设置顶点的属性，标高和夹角。
回应C提供用图中新的截面替换对象中的旧截面的机会。
15.1.3 路径曲面
3. 路径曲面的特点
截面是路径曲面的一个剖面形状，截面没有方向性，路径有方向性，路径曲面的生成方向总是沿着路径的绘制方向，截面基点对齐起始点开始生成。
截面曲线封闭时，形成的是一个有体积的对象。
路径曲面的截面显示出来后，可以拖动夹点改变截面形状，路径曲面动态更新。
路径曲面可以在任何UCS下使用，但是作为路径的曲线和断面曲线的构造坐标系必须平行。
路径曲面用途很广，常常用来构建屋顶檐口，家具缝边等。右图中的檐口就是用路径曲面创建而成。
15.1.3 路径曲面
屏幕菜单命令：【三维工具】→【变截面体】（BJMT）
本命令调用三个不同截面沿着路径曲线放样造型，第二个截面在路径上的位置可选择。变截面体由路径曲面造型发展而来，路径曲面依据单个截面造型，而变截面体采用三个或两个不同形状截面，不同截面之间平滑过渡，可用于建筑装饰造型等。
可以作为路径的对象有PLINE、LINE和ARC，截面对象要求必须是封闭的PLINE。
操作步骤：
1）指定路径曲线，与点击位置靠近的端点为路径起始端。
2）选取起始截面并设定截面基点。
3）选取终止截面或依命令行提示键入“S”增加中间截面。
4）如果需要中间截面则选择中间截面并指定其基点及在路径上的位置。
5）选取终止截面并设定其基点。
15.1.4 变截面体
右图是一个古建筑亭子的屋顶造型，采用了变截面体放样对象，图中展示了二维的路径和截面，以及最终生成的三维模型。
特别提示：
选取路径曲线时与点击位置靠近的端点为第一个截面的起始点。
15.1.4 变截面体
屏幕菜单命令：【三维工具】→【地表模型】（DBMX）
本命令将一组封闭的PLINE绘制的等高线生成自定义对象的三维地面模型，用于规划设计的三维可视化设计环境。
在进行【地表模型】建立之前，首先绘出全部的闭合等高线，移动这些等高线到其相应的高度位置，可以使用中望建筑CAD的【Z向编辑】命令、特性表或Move命令完成等高线Z标高的设置。
在右图中每一条闭合等高线均移位到相对标高的位置，准备工作完成后，采用本命令生成右侧的地表三维模型。
15.1.5 地表模型
目录
Content
15.2 面模型工具
15.1 特征造型
项目15 创建三维造型
15.3 三维编辑工具
屏幕菜单命令：【三维工具】→【实体转面】（STZM）
本命令用于将ACIS实体（包括3DSOLID和REGION）转化为网格面对象（PFACE）。实体模型的好处是编辑比较容易，特别是后面要介绍的体量模型，支持布尔交、并、差这类强大的编辑。如果一个造型已经完成，不需要继续修改，那么可以把它转化为面模型，以便拥有更快的速度、更小的存储空间和更广泛的兼容性。
15.2.1 实体转面
屏幕菜单命令：【三维工具】→【面片合成】（MPHC）
本命令将零散的3DFACE三维面变换并组合成为一个整体网格面（PFACE）对象，以方便进一步的操作。命令将邻接的三维面合成为一个完整的三维网格面（PFACE）。
特别提示：
本命令只识别三维面，不能将三维面与网格面进行合并。
15.2.2面片合成
目录
Content
15.3 三维编辑工具
15.1 特征造型
项目15 创建三维造型
15.2 面模型工具
屏幕菜单命令：【三维工具】→【Z向编辑】（ZXBJ）
本命令在Z轴方向编辑对象，由位移和阵列两个分支命令组成。此命令便于用户在平面视图下在Z方向上移动对象或阵列对象。
右图中建筑物的装饰护角石采用本命令的Z向阵列就十分方便，三维操作中的竖向移动最为频繁，【Z向编辑】比任何一个工具都方便。
15.3.1 Z向编辑
屏幕菜单命令：【三维工具】→【设置立面】（SZLM）
本命令将用户坐标系（UCS）和观察视图设置到平面两点所确定的立面上。
在下图中的建筑物为非正南正北，如果准备观察建筑物正面或设置正面为当前UCS，采用【设置立面】来实现，右侧的插图即为建筑物正立面的结果视图。
15.3.2 设置立面
