项目17
布图与出图打印
《建筑CAD课程》
17.1 模型空间与图纸空间
17.2 单比例模型空间布图
17.3 多比例图纸空间布图
项目17 布图与出图打印
目录
Content

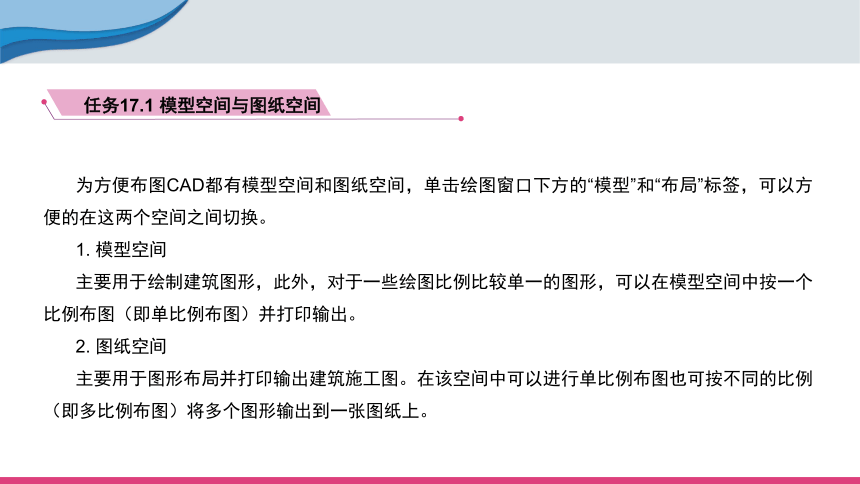

为方便布图CAD都有模型空间和图纸空间,单击绘图窗口下方的“模型”和“布局”标签,可以方便的在这两个空间之间切换。
1. 模型空间
主要用于绘制建筑图形,此外,对于一些绘图比例比较单一的图形,可以在模型空间中按一个比例布图(即单比例布图)并打印输出。
2. 图纸空间
主要用于图形布局并打印输出建筑施工图。在该空间中可以进行单比例布图也可按不同的比例(即多比例布图)将多个图形输出到一张图纸上。
任务17.1 模型空间与图纸空间
17.2 单比例模型空间布图
17.1 模型空间与图纸空间
17.3 多比例图纸空间布图
项目17 布图与出图打印
目录
Content
17.2.1添加图框和布图

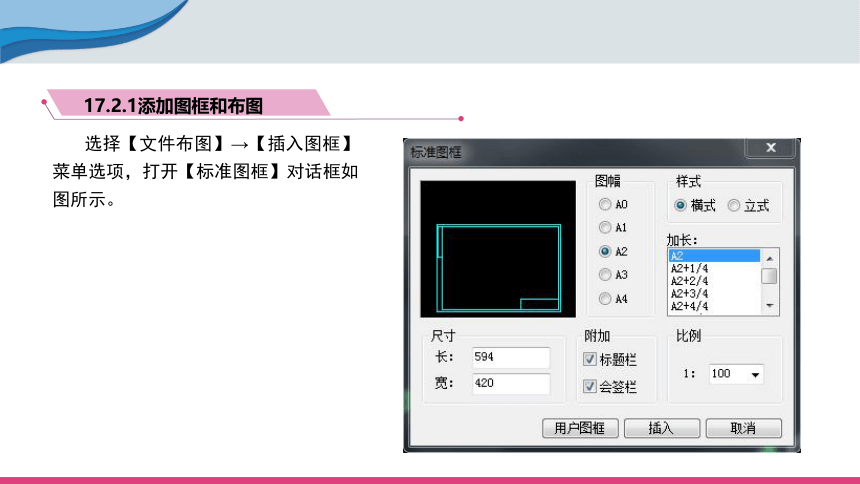

选择【文件布图】→【插入图框】菜单选项,打开【标准图框】对话框如图所示。
17.2.1添加图框和布图
参数设置完成后,单击【插入】按钮即可插入图框。

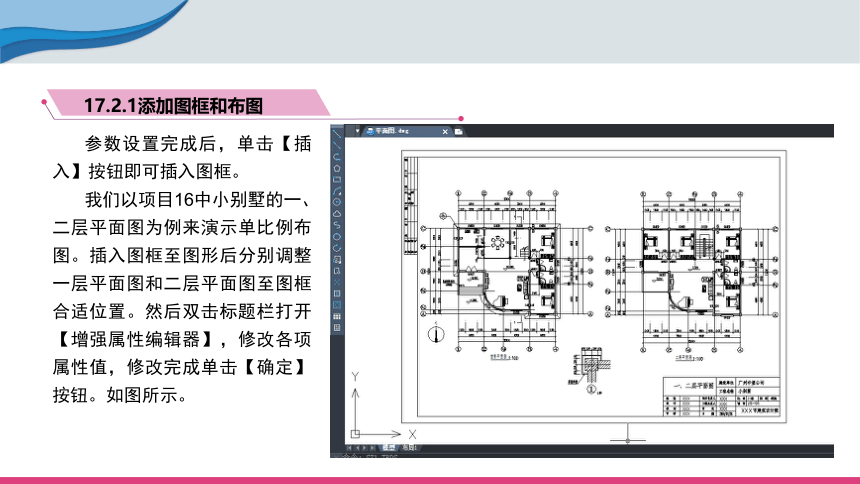

我们以项目16中小别墅的一、二层平面图为例来演示单比例布图。插入图框至图形后分别调整一层平面图和二层平面图至图框合适位置。然后双击标题栏打开【增强属性编辑器】,修改各项属性值,修改完成单击【确定】按钮。如图所示。
17.2.2 模型空间页面设置

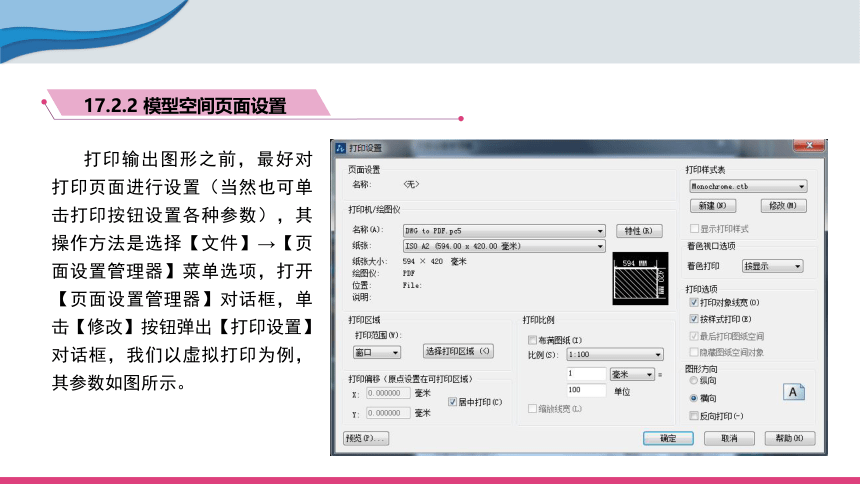

打印输出图形之前,最好对打印页面进行设置(当然也可单击打印按钮设置各种参数),其操作方法是选择【文件】→【页面设置管理器】菜单选项,打开【页面设置管理器】对话框,单击【修改】按钮弹出【打印设置】对话框,我们以虚拟打印为例,其参数如图所示。
17.2.2 模型空间页面设置
其他参数设置完成后,单击打印机名称右边的【特性】按钮,弹出【绘图仪配置编辑器】对话框,选择【修改标准图纸尺寸(可打印区域)】,在下部【修改标准图纸尺寸】选择框中选择【ISO-A2-(594.00-×-420.00-MM)】,如图17-4 绘图仪配置编辑器,单击【修改】按钮弹出【可打印区域】对话框,可打印区域上、下、左、右参数均设为0,如图所示,然后单击【下一步】和【确定】按钮完成设置。
17.2.3 打印图形
页面设置完成以后就可以开始打印图形了,单击标准工具栏打印按钮,弹出【打印-Model】对话框如图所示。
17.2.3 打印图形
单击【选择打印区域】按钮回到绘图界面 ,框选A2图框的两个对角点,重新回到打印界面,单击【预览】可查看打印效果,单击【确定】即可打印。图纸打印后的效果如图所示。
17.3 多比例图纸空间布图
17.1 模型空间与图纸空间
17.2 单比例模型空间布图
项目17 布图与出图打印
目录
Content
17.3.1 图纸空间页面设置
在打开本工程实例图档的情况下,单击绘图窗口下方的【布局】按钮切换到布局空间,此时系统自动生成一个包含本图的视口,删去这个视口,可以看到一张空白的图纸。选择【文件】→【页面设置管理器】菜单选项,单击【修改】按钮在弹出的【打印设置】界面里,把【打印比例】参数设置为1:1,其他参数设置同“模型空间页面设置”,在此不在赘述。
17.3.2 图形显示
布图打印前,如果需要的话,还可对图面的显示做出处理,如打开墙柱线的加宽和填充等等。
方法为选中墙体或柱子,点击右键菜单【加粗状态】和【填充状态】,墙体和柱子的边线显示为加粗状态,填充样式则根据墙柱的比例和材料而显示,其样式可在【工具】→【选项】→【加粗填充】中设置,通常接受默认即可。
17.3.2 布图打印
1. 插入图框
单击屏幕菜单【文件布图】→【插入图框】,因为页面设置为A2图纸,所以图幅选A2,其他参数如图所示。
17.3.2 布图打印
单击【插入】按钮,命令行提示指定图框位置时,输入坐标0,0即可准确插入图框。图框插入后,双击标题栏,填写“工程名称”等信息,填写完后按【确定】按钮退出,整个标题栏中的信息就更新了。
17.3.2 布图打印
2. 布置图形
首先打开本实例小别墅的图纸“平面图.Dwg” 然后选择【文件布图】→【布置图形】菜单选项,在命令行提示:输入待布置的图形的第一个角点和另一个角点时,框选“正立面图”,出图比例接受1:100,将系统切出的视口放到图框中
用同样的方法操作“首层楼梯平面详图”,出图比例接受1:50。用【移动】命令调整这两个视口至合适的位置,如图所示。
17.3.2 布图打印
3. 打印出图
点击下拉菜单【文件】→【打印…】(或单击标准工具栏打印按钮),弹出的对话框中的设置都是页面中设置的好的,我们只需要单击【选择打印区域】按钮回到绘图界面 ,框选A2图框的两个对角点,重新回到打印界面,单击【预览】可查看打印效果,单击【确定】即可打印,如后图所示。
从打印结果可以看出图纸中左侧为1:100的“正立面图”,右侧为1:50的“首层楼梯平面详图”。在这个布局空间里,可以把这套工程图的全部图纸都布置出来,比如二层平面、三层平面等等,打印时选择不同的打印范围即可,并且这些布局将随dwg文件一同保存。
