项目7 创建屋顶
《建筑CAD课程》
目录
Content
7.1 屋顶对象
7.2 创建屋顶
项目7 创建屋顶

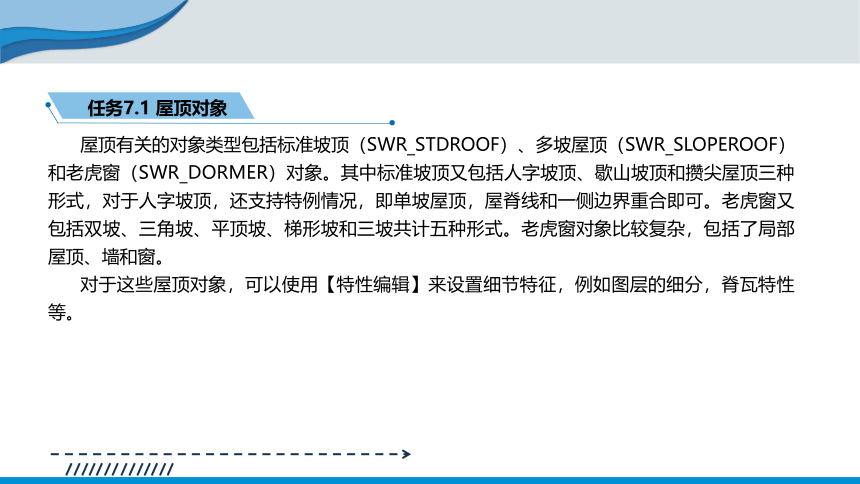

屋顶有关的对象类型包括标准坡顶（SWR_STDROOF）、多坡屋顶（SWR_SLOPEROOF）和老虎窗（SWR_DORMER）对象。其中标准坡顶又包括人字坡顶、歇山坡顶和攒尖屋顶三种形式，对于人字坡顶，还支持特例情况，即单坡屋顶，屋脊线和一侧边界重合即可。老虎窗又包括双坡、三角坡、平顶坡、梯形坡和三坡共计五种形式。老虎窗对象比较复杂，包括了局部屋顶、墙和窗。
对于这些屋顶对象，可以使用【特性编辑】来设置细节特征，例如图层的细分，脊瓦特性等。
任务7.1 屋顶对象
目录
Content
7.2 创建屋顶
7.1 屋顶对象
项目7 创建屋顶

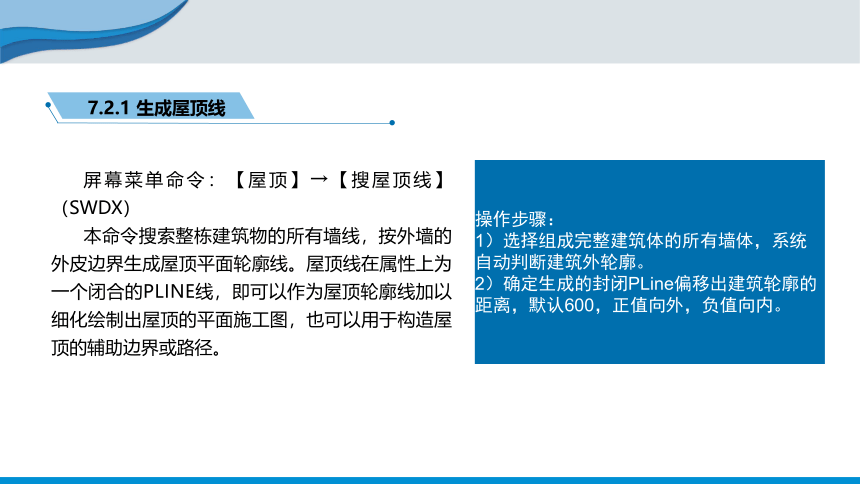

屏幕菜单命令：【屋顶】→【搜屋顶线】（SWDX）
本命令搜索整栋建筑物的所有墙线，按外墙的外皮边界生成屋顶平面轮廓线。屋顶线在属性上为一个闭合的PLINE线，即可以作为屋顶轮廓线加以细化绘制出屋顶的平面施工图，也可以用于构造屋顶的辅助边界或路径。
7.2.1 生成屋顶线
操作步骤：
1）选择组成完整建筑体的所有墙体，系统自动判断建筑外轮廓。
2）确定生成的封闭PLine偏移出建筑轮廓的距离，默认600，正值向外，负值向内。

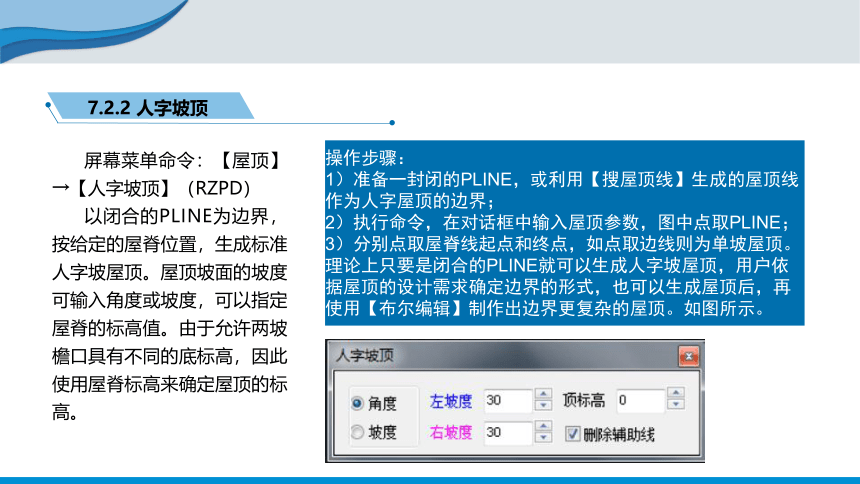

屏幕菜单命令：【屋顶】→【人字坡顶】（RZPD）
以闭合的PLINE为边界，按给定的屋脊位置，生成标准人字坡屋顶。屋顶坡面的坡度可输入角度或坡度，可以指定屋脊的标高值。由于允许两坡檐口具有不同的底标高，因此使用屋脊标高来确定屋顶的标高。
7.2.2 人字坡顶
操作步骤：
1）准备一封闭的PLINE，或利用【搜屋顶线】生成的屋顶线作为人字屋顶的边界；
2）执行命令，在对话框中输入屋顶参数，图中点取PLINE；
3）分别点取屋脊线起点和终点，如点取边线则为单坡屋顶。

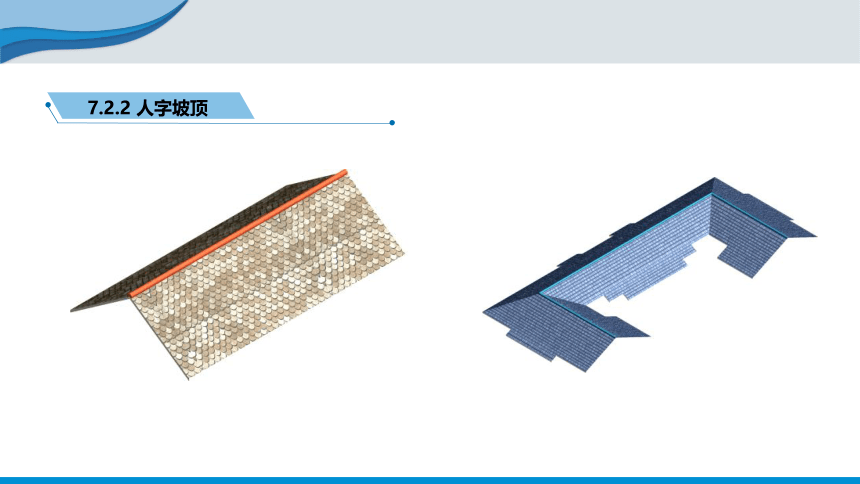

理论上只要是闭合的PLINE就可以生成人字坡屋顶，用户依据屋顶的设计需求确定边界的形式，也可以生成屋顶后，再使用【布尔编辑】制作出边界更复杂的屋顶。如图所示。
7.2.2 人字坡顶

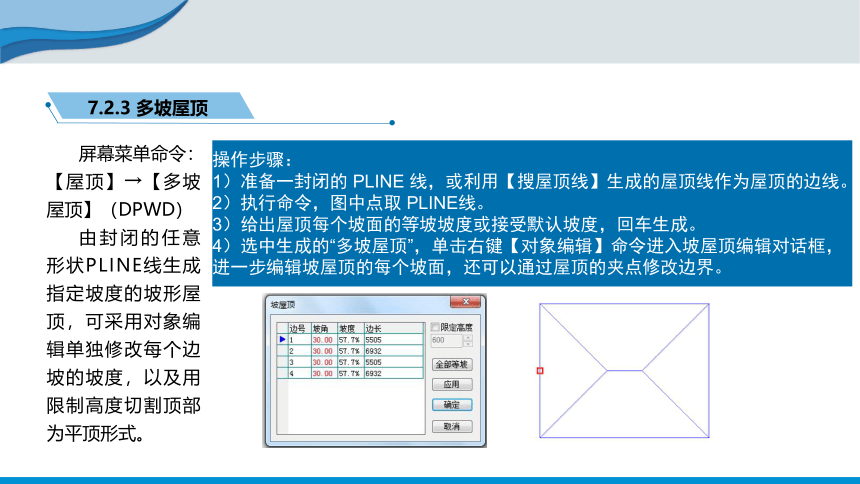

屏幕菜单命令：【屋顶】→【多坡屋顶】（DPWD）
由封闭的任意形状PLINE线生成指定坡度的坡形屋顶，可采用对象编辑单独修改每个边坡的坡度，以及用限制高度切割顶部为平顶形式。
7.2.3 多坡屋顶
操作步骤：
1）准备一封闭的 PLINE 线，或利用【搜屋顶线】生成的屋顶线作为屋顶的边线。
2）执行命令，图中点取 PLINE线。
3）给出屋顶每个坡面的等坡坡度或接受默认坡度，回车生成。
4）选中生成的“多坡屋顶”，单击右键【对象编辑】命令进入坡屋顶编辑对话框，进一步编辑坡屋顶的每个坡面，还可以通过屋顶的夹点修改边界。

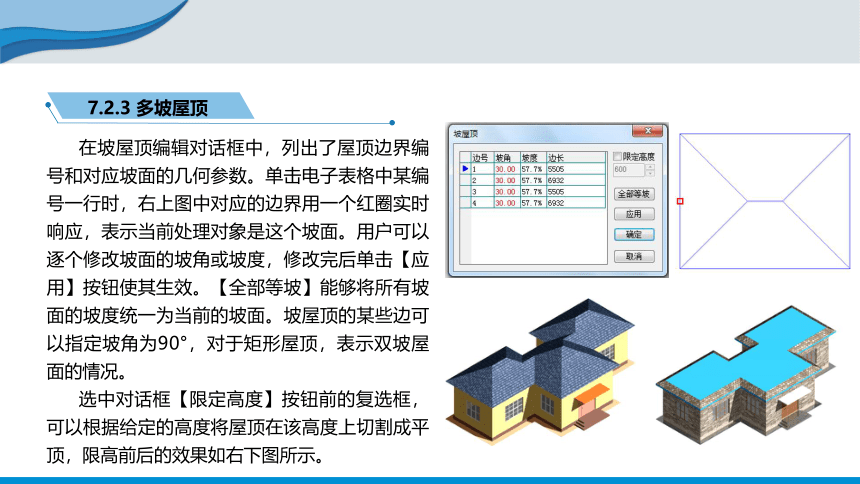

在坡屋顶编辑对话框中，列出了屋顶边界编号和对应坡面的几何参数。单击电子表格中某编号一行时，右上图中对应的边界用一个红圈实时响应，表示当前处理对象是这个坡面。用户可以逐个修改坡面的坡角或坡度，修改完后单击【应用】按钮使其生效。【全部等坡】能够将所有坡面的坡度统一为当前的坡面。坡屋顶的某些边可以指定坡角为90°，对于矩形屋顶，表示双坡屋面的情况。
选中对话框【限定高度】按钮前的复选框，可以根据给定的高度将屋顶在该高度上切割成平顶，限高前后的效果如右下图所示。
7.2.3 多坡屋顶
屏幕菜单命令：【屋顶】→【拉伸屋顶】（LSWD）
由折线或复合折线构成的屋顶称为曼莎屋顶，这类屋顶断面轮廓较复杂的折线类屋顶，可以用多段线（PLINE）预先绘制出屋顶断面轮廓，然后利用【拉伸屋顶】命令拾取屋顶断面轮廓线，根据给定的屋顶基线通过拉伸生成屋顶。
7.2.4 拉伸屋顶
交互操作：
选择屋顶轮廓<退出>:
拾取屋顶断面轮廓线。
点取定位基点<退出>:或 [参考点(R)]<退出>:
给定基点
点取屋顶基线第一点<退出>:或 [参考点(R)]<退出>:
拾取屋顶基线的第一个定位点
点取屋顶基线第二点或[标高(Z)/反转(X)]<退出>:
拾取屋顶基线的第一个定位点。
随着屋顶基线的第二点拾取完成，拉伸屋顶生成就结束了。如下图所示。
屏幕菜单命令：【屋顶】→【建斜屋顶】（JXWD）
【建斜屋顶】命令根据给定的屋面轮廓线各角点的标高，生成倾斜屋面。
7.2.5 建斜屋顶
以下为一个轮廓线为一个四边形的斜屋顶的命令交互操作：
选择闭合PL线<退出>:
选择屋顶轮廓线
选择点指定该点处标高<退出>:
该点标高:<0>:
回车确认这角点标高为0
选择点指定该点处标高<退出>:
该点标高:<0>:1000
键盘输入该角点标高为1000
选择点指定该点处标高<退出>:
该点标高:<0>:2000
键盘输入该角点标高为2000
生成的倾斜屋顶效果如左图所示。
屏幕菜单命令：【屋顶】→【歇山屋顶】（XSWD）
【歇山屋顶】命令按对话框给定的参数，用鼠标拖动在图中直接建立歇山屋顶。对话框如下图所示。
7.2.6 歇山式屋顶
对话框选项和操作解释：
【檐标高】檐口上沿的标高。
【屋顶高】屋脊到檐口上沿的竖向距离。
【歇山高】歇山底部到屋脊的竖向距离。
【主坡度】屋面主坡面的坡角，单位角度或坡度。
【侧坡度】屋面侧坡面的坡角，单位角度或坡度。
7.2.6 歇山式屋顶
命令交互：
点取主坡的左下角点<退出>：
点取主坡的左下角，位置如左上图所示。
点取主坡的右下角点<退出>：
点取主坡的右下角，位置如左上图所示。
点取侧坡角点<退出>：
点取侧坡的角点，位置如左上图所示。
歇山屋顶的三维效果如左下图所示。
屏幕菜单命令：【屋顶】→【攒尖屋顶】（CJWD）
【攒尖屋顶】命令可以依据给定的参数生成对称的正多边锥形攒尖屋顶。
攒尖形屋顶一般需要下部墙体确定之后再设计屋顶，绘制屋顶时只需按要求输入参数，拖动即时预览攒尖屋顶，单击左键确定中心点位置即可生成。攒尖形屋顶三维效果如图所示。
7.2.7 攒尖形屋顶
屏幕菜单命令：【屋顶】→【加老虎窗】（JLHC）
【加老虎窗】命令可在三维屋顶坡面上生成参数化的老虎窗对象。老虎窗依附于屋顶而存在，所以必须先创建屋顶才能够在其上正确加入老虎窗。创建根据移动光标的位置，系统自动确定老虎窗的方向和标高。在屋顶坡面点取放置位置后，系统插入老虎窗并自动求出与坡顶的相贯线，删掉相贯线以下部分实体。门窗表的统计包含老虎窗在内。
7.2.8 老虎窗
对话框选项左侧为老虎窗示意图，右侧为对应的参数输入编辑框，选项的含义和操作解释如下：
【型式】有双坡、三角坡、平顶坡、梯形坡和三坡共计五种类型。
【编号】老虎窗编号，用户给定。
【窗宽】老虎窗的小窗宽度。
【窗高】老虎窗的小窗高度。
【墙宽A】老虎窗正面墙体的宽度。
【墙高B】老虎窗侧面墙体的高度。
7.2.8 老虎窗
【坡高C】老虎窗屋顶高度。
【坡角度】坡面的倾斜坡度。
【墙厚】老虎窗墙体厚度。
【檐板厚D】老虎窗屋顶檐板的厚度。
【出檐长E】老虎窗侧面屋顶伸出墙外皮的水平投影长度。
【出山长F】老虎窗正面屋顶伸出山墙外皮长度。
7.2.8 老虎窗
上图是老虎窗的应用实例的二维和三维效果图，必须指出，上述有些参数对于某些型式的老虎窗来说没有意义，因此被置为灰色无效。
7.2.8 老虎窗
屏幕菜单命令：【屋顶】→【插天窗】（CTC）
本命令在人字屋顶和多坡屋顶上插天窗。
7.2.9 插天窗
右键菜单命令：〈选中屋顶〉→【屋顶加洞】（WDJD）
右键菜单命令：〈选中屋顶〉→【屋顶消洞】（WDXD）
本命令为人字屋顶和多坡屋顶添加洞或消去洞。
加洞：事先用闭合Pline绘制一个洞口水平投影轮廓线，系统按这个边界开洞。
消洞：点击洞内删去洞口，恢复屋顶原状。图为屋顶开洞的实例
7.2.10 屋顶开洞
