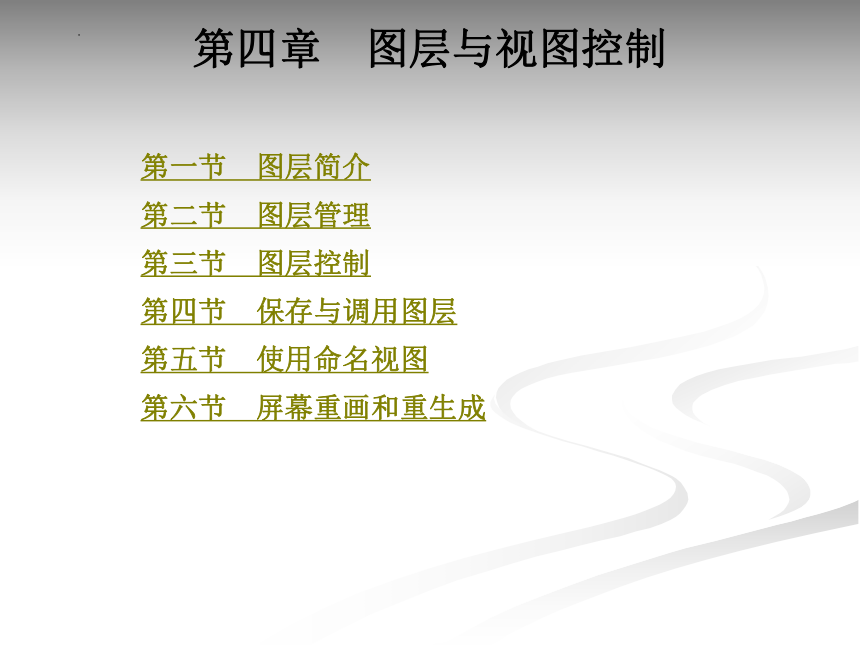

第四章 图层与视图控制
第一节 图层简介
第二节 图层管理
第三节 图层控制
第四节 保存与调用图层
第五节 使用命名视图
第六节 屏幕重画和重生成

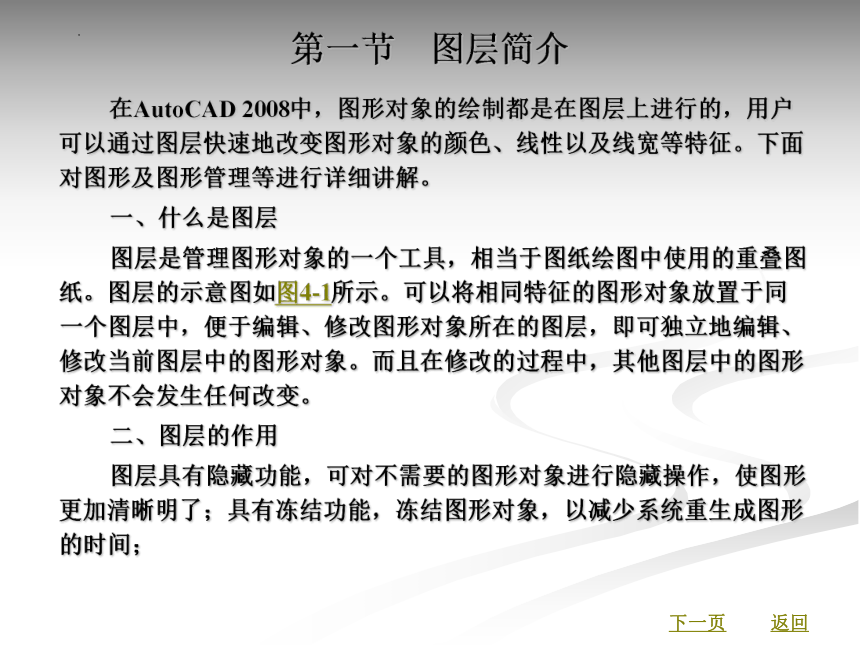

在AutoCAD 2008中，图形对象的绘制都是在图层上进行的，用户可以通过图层快速地改变图形对象的颜色、线性以及线宽等特征。下面对图形及图形管理等进行详细讲解。
一、什么是图层
图层是管理图形对象的一个工具，相当于图纸绘图中使用的重叠图纸。图层的示意图如图4-1所示。可以将相同特征的图形对象放置于同一个图层中，便于编辑、修改图形对象所在的图层，即可独立地编辑、修改当前图层中的图形对象。而且在修改的过程中，其他图层中的图形对象不会发生任何改变。
二、图层的作用
图层具有隐藏功能，可对不需要的图形对象进行隐藏操作，使图形更加清晰明了；具有冻结功能，冻结图形对象，以减少系统重生成图形的时间；
第一节 图层简介
下一页
返回

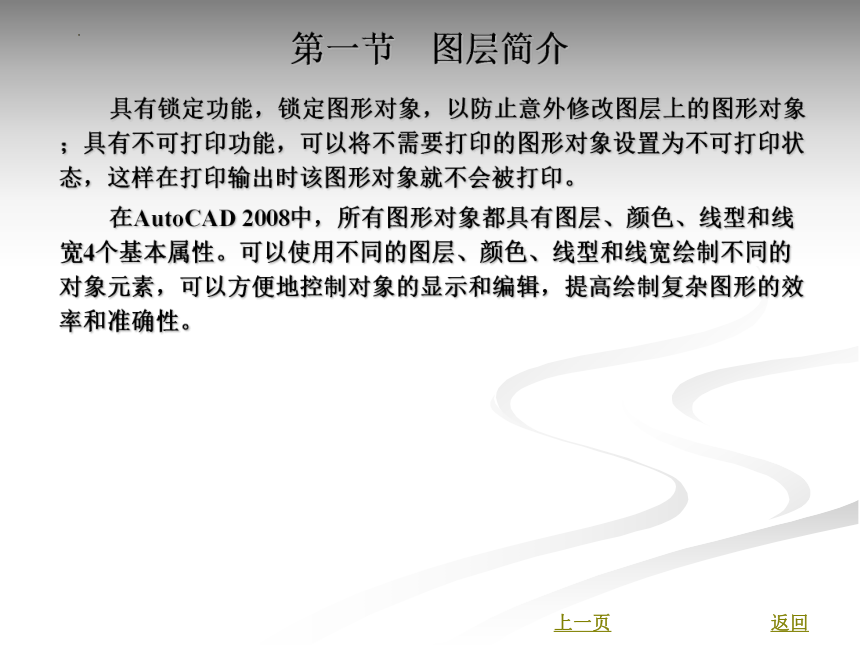

具有锁定功能，锁定图形对象，以防止意外修改图层上的图形对象；具有不可打印功能，可以将不需要打印的图形对象设置为不可打印状态，这样在打印输出时该图形对象就不会被打印。
在AutoCAD 2008中，所有图形对象都具有图层、颜色、线型和线宽4个基本属性。可以使用不同的图层、颜色、线型和线宽绘制不同的对象元素，可以方便地控制对象的显示和编辑，提高绘制复杂图形的效率和准确性。
第一节 图层简介
上一页
返回

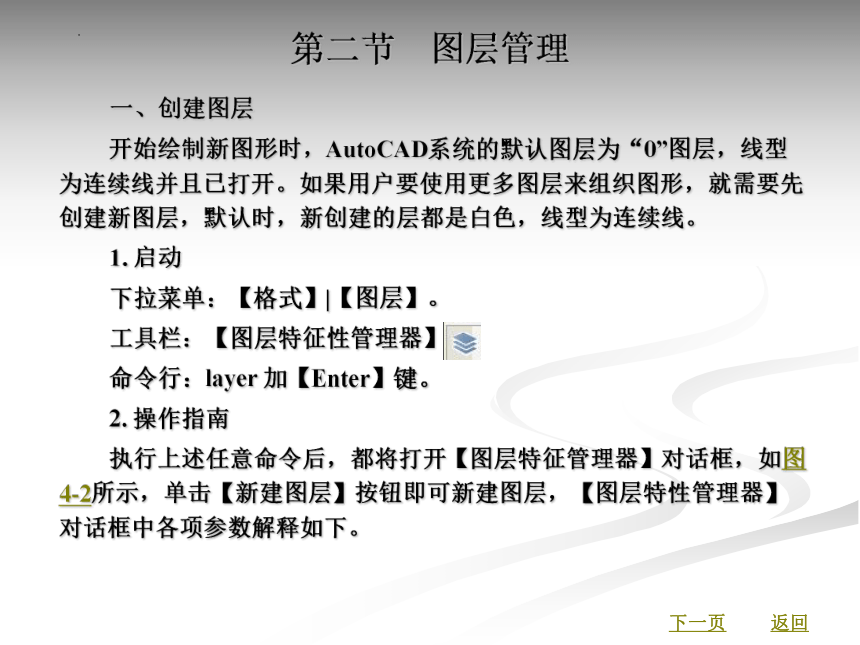

一、创建图层
开始绘制新图形时，AutoCAD系统的默认图层为“0”图层，线型为连续线并且已打开。如果用户要使用更多图层来组织图形，就需要先创建新图层，默认时，新创建的层都是白色，线型为连续线。
1. 启动
下拉菜单：【格式】|【图层】。
工具栏：【图层特征性管理器】。
命令行：layer 加【Enter】键。
2. 操作指南
执行上述任意命令后，都将打开【图层特征管理器】对话框，如图4-2所示，单击【新建图层】按钮即可新建图层，【图层特性管理器】对话框中各项参数解释如下。
第二节 图层管理
下一页
返回

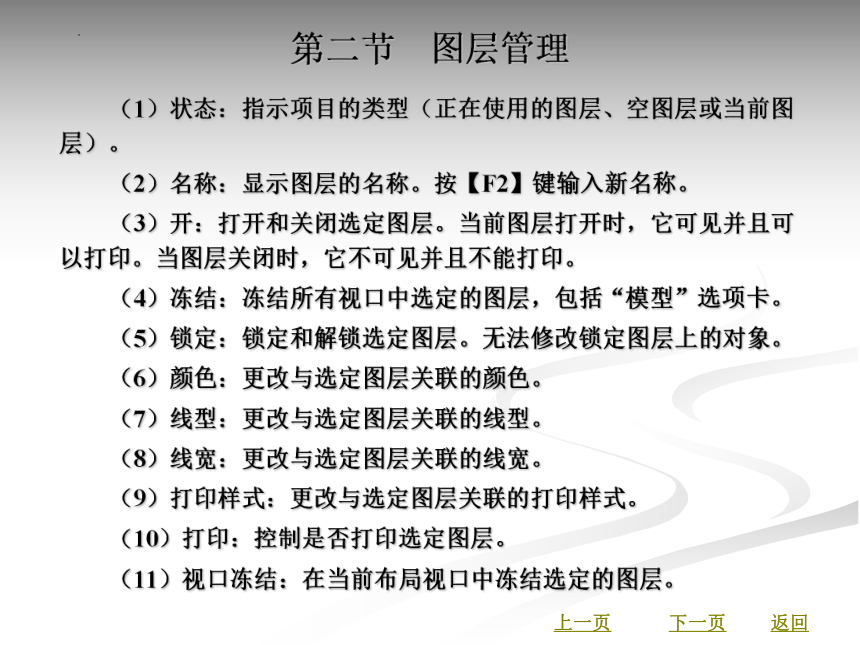

（1）状态：指示项目的类型（正在使用的图层、空图层或当前图层）。
（2）名称：显示图层的名称。按【F2】键输入新名称。
（3）开：打开和关闭选定图层。当前图层打开时，它可见并且可以打印。当图层关闭时，它不可见并且不能打印。
（4）冻结：冻结所有视口中选定的图层，包括“模型”选项卡。
（5）锁定：锁定和解锁选定图层。无法修改锁定图层上的对象。
（6）颜色：更改与选定图层关联的颜色。
（7）线型：更改与选定图层关联的线型。
（8）线宽：更改与选定图层关联的线宽。
（9）打印样式：更改与选定图层关联的打印样式。
（10）打印：控制是否打印选定图层。
（11）视口冻结：在当前布局视口中冻结选定的图层。
第二节 图层管理
上一页
下一页
返回

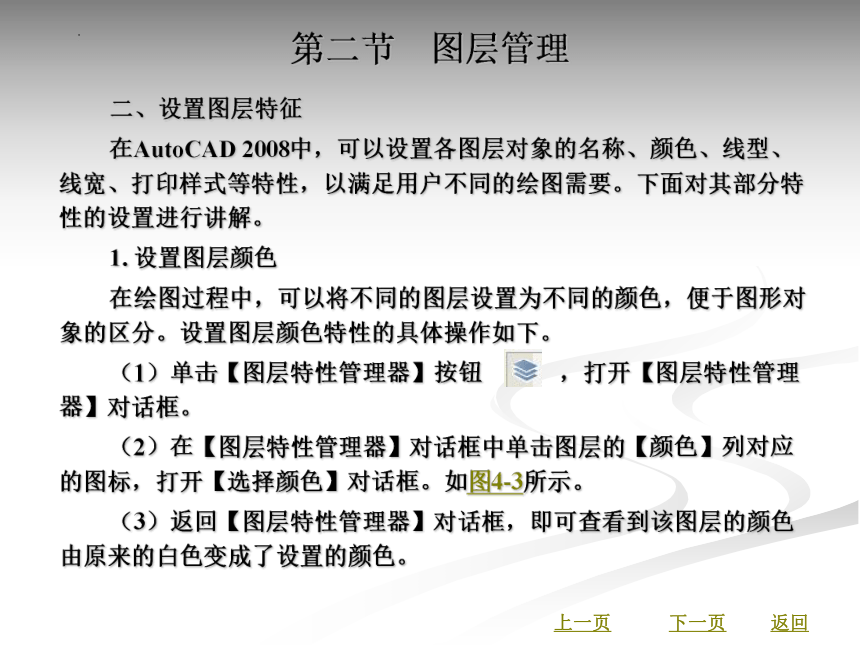

二、设置图层特征
在AutoCAD 2008中，可以设置各图层对象的名称、颜色、线型、线宽、打印样式等特性，以满足用户不同的绘图需要。下面对其部分特性的设置进行讲解。
1. 设置图层颜色
在绘图过程中，可以将不同的图层设置为不同的颜色，便于图形对象的区分。设置图层颜色特性的具体操作如下。
（1）单击【图层特性管理器】按钮 ，打开【图层特性管理器】对话框。
（2）在【图层特性管理器】对话框中单击图层的【颜色】列对应的图标，打开【选择颜色】对话框。如图4-3所示。
（3）返回【图层特性管理器】对话框，即可查看到该图层的颜色由原来的白色变成了设置的颜色。
第二节 图层管理
上一页
下一页
返回
2. 设置图层线型
AutoCAD默认情况下，新建图层的线型是【Continuous】，但是在绘图时，由于所绘图形对象不同，其线型也不尽相同。设置图层线型特性的具体操作如下。
（1）单击【图层特性管理器】按钮 ，打开【图层特性管理器】对话框。
（2）选择要设置线型特性的图层，单击中间列表框中【线型】栏下 图标，会跳出【选择线型】对话框，如图4-4所示。
（3）【选择线型】对话框的列表框中列出了当前已加载的线型，若列表框中没有所需线型，单击【加载】按钮会跳出【加载或重载线型】对话框，如图4-5所示。在该对话框中选择所需线型，然后单击【确定】按钮完成加载。
（4）返回【选择线型】对话框，在中间的列表框中选择上一步加载的所需线型，单击【确定】按钮完成设置。
第二节 图层管理
上一页
下一页
返回

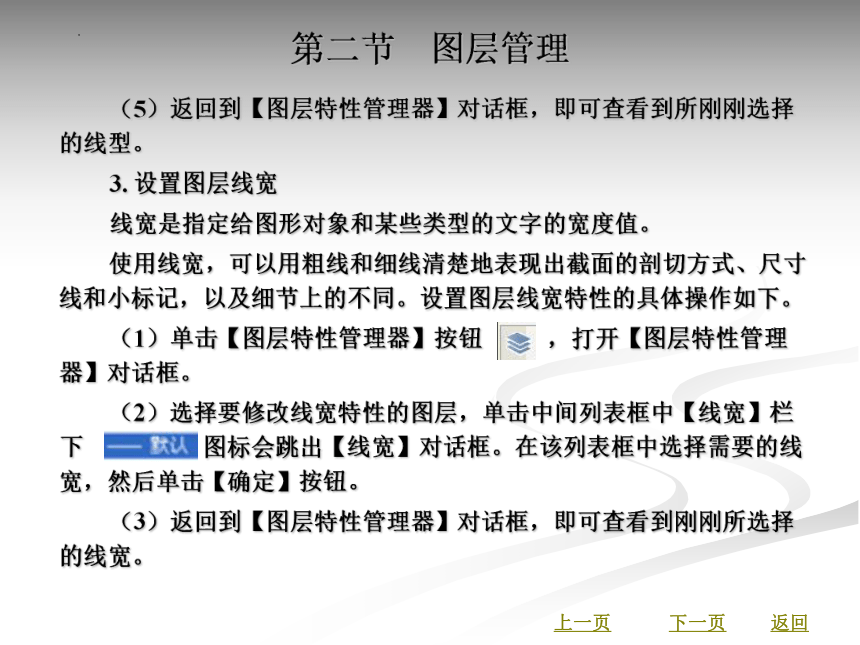

（5）返回到【图层特性管理器】对话框，即可查看到所刚刚选择的线型。
3. 设置图层线宽
线宽是指定给图形对象和某些类型的文字的宽度值。
使用线宽，可以用粗线和细线清楚地表现出截面的剖切方式、尺寸线和小标记，以及细节上的不同。设置图层线宽特性的具体操作如下。
（1）单击【图层特性管理器】按钮 ，打开【图层特性管理器】对话框。
（2）选择要修改线宽特性的图层，单击中间列表框中【线宽】栏下 图标会跳出【线宽】对话框。在该列表框中选择需要的线宽，然后单击【确定】按钮。
（3）返回到【图层特性管理器】对话框，即可查看到刚刚所选择的线宽。
第二节 图层管理
上一页
下一页
返回

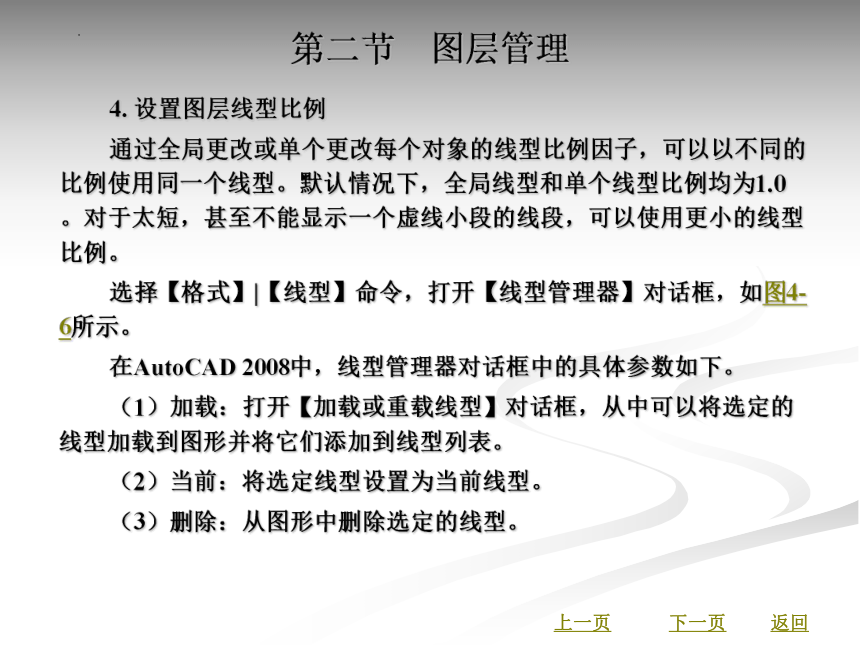

4. 设置图层线型比例
通过全局更改或单个更改每个对象的线型比例因子，可以以不同的比例使用同一个线型。默认情况下，全局线型和单个线型比例均为1.0。对于太短，甚至不能显示一个虚线小段的线段，可以使用更小的线型比例。
选择【格式】|【线型】命令，打开【线型管理器】对话框，如图4-6所示。
在AutoCAD 2008中，线型管理器对话框中的具体参数如下。
（1）加载：打开【加载或重载线型】对话框，从中可以将选定的线型加载到图形并将它们添加到线型列表。
（2）当前：将选定线型设置为当前线型。
（3）删除：从图形中删除选定的线型。
第二节 图层管理
上一页
下一页
返回

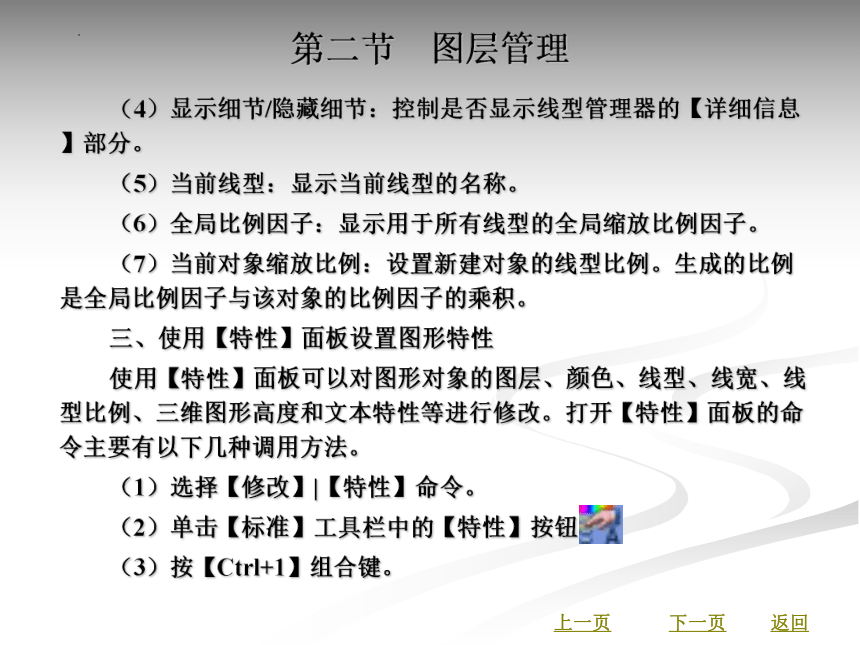

（4）显示细节/隐藏细节：控制是否显示线型管理器的【详细信息】部分。
（5）当前线型：显示当前线型的名称。
（6）全局比例因子：显示用于所有线型的全局缩放比例因子。
（7）当前对象缩放比例：设置新建对象的线型比例。生成的比例是全局比例因子与该对象的比例因子的乘积。
三、使用【特性】面板设置图形特性
使用【特性】面板可以对图形对象的图层、颜色、线型、线宽、线型比例、三维图形高度和文本特性等进行修改。打开【特性】面板的命令主要有以下几种调用方法。
（1）选择【修改】|【特性】命令。
（2）单击【标准】工具栏中的【特性】按钮。
（3）按【Ctrl+1】组合键。
第二节 图层管理
上一页
下一页
返回

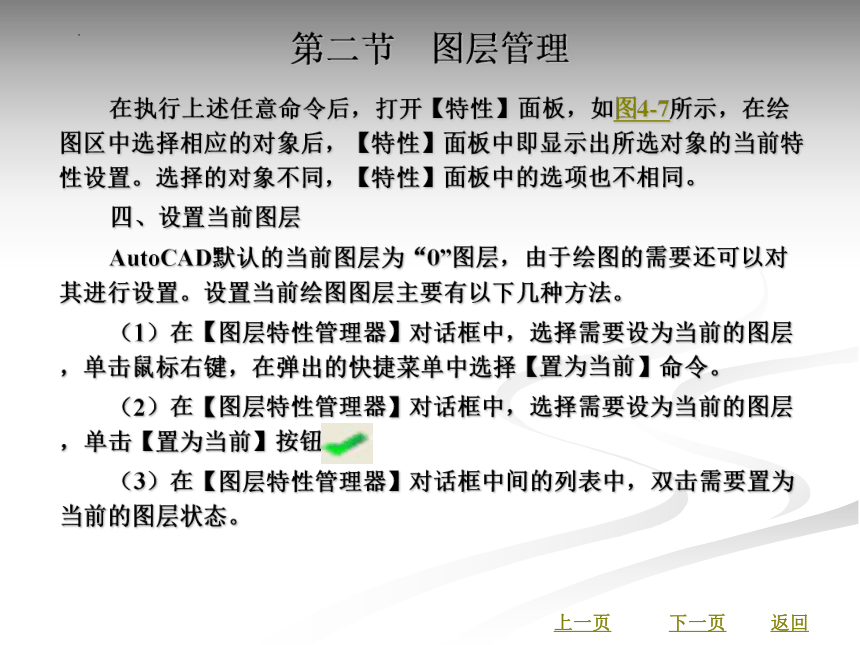

在执行上述任意命令后，打开【特性】面板，如图4-7所示，在绘图区中选择相应的对象后，【特性】面板中即显示出所选对象的当前特性设置。选择的对象不同，【特性】面板中的选项也不相同。
四、设置当前图层
AutoCAD默认的当前图层为“0”图层，由于绘图的需要还可以对其进行设置。设置当前绘图图层主要有以下几种方法。
（1）在【图层特性管理器】对话框中，选择需要设为当前的图层，单击鼠标右键，在弹出的快捷菜单中选择【置为当前】命令。
（2）在【图层特性管理器】对话框中，选择需要设为当前的图层，单击【置为当前】按钮。
（3）在【图层特性管理器】对话框中间的列表中，双击需要置为当前的图层状态。
第二节 图层管理
上一页
下一页
返回

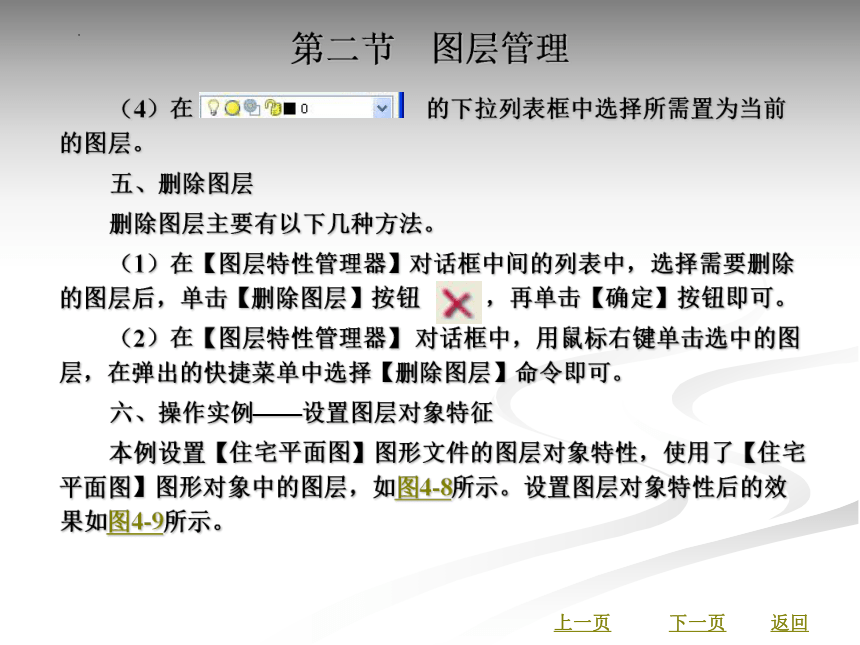

（4）在 的下拉列表框中选择所需置为当前的图层。
五、删除图层
删除图层主要有以下几种方法。
（1）在【图层特性管理器】对话框中间的列表中，选择需要删除的图层后，单击【删除图层】按钮 ，再单击【确定】按钮即可。
（2）在【图层特性管理器】 对话框中，用鼠标右键单击选中的图层，在弹出的快捷菜单中选择【删除图层】命令即可。
六、操作实例——设置图层对象特征
本例设置【住宅平面图】图形文件的图层对象特性，使用了【住宅平面图】图形对象中的图层，如图4-8所示。设置图层对象特性后的效果如图4-9所示。
第二节 图层管理
上一页
下一页
返回
设置图层对象特性的具体操作如下。
（1）打开【住宅平面图. dwg】图形对象，单击【图层特性管理器】按钮 ，打开【图层特性管理器】对话框。
（2）选择【中心线】图层，单击中间列表框中的【颜色】栏下的
图标，打开【选择颜色】对话框，在其中选择【青色】图块，然后单击【确定】按钮。
（3）返回【图层特性管理器】对话框，即可查看到该图层的颜色由原来的白色变成了青色。单击中间列表框中【线型】栏下 的图标。
（4）打开【选择线型】对话框，单击【加载】按钮。
（5）打开【加载或重载线型】对话框，在【可用线型】列表框中选择【CENTER2】线型，如图4-10所示，单击【确定】按钮完成加载。
第二节 图层管理
上一页
下一页
返回
（6）返回【选择线型】对话框，选择【CENTER2】线型，如图4-11所示，单击【确定】按钮完成设置。返回【图层特性管理器】对话框，即可看到线型由原来的【Continuous】变成了【CENTER2】。
（7）单击中间列表框中【线宽】栏下的 图标，打开【线宽】对话框。在【线宽】列表框中选择【0.05毫米】线宽，然后单击【确定】按钮。
（8）返回【图层特性管理器】对话框，即可看到线宽由原来的
变成了【0.05毫米】。按照相同的方法设置其他图层的特性，设置完成后的效果如图4-8所示。
第二节 图层管理
上一页
返回
控制图层状态是为了更好地绘制或编辑图形。图4-12所示图层为开、解冻、解锁、打印状态；图4-13所示图层为关、冻结、定锁、不可打印状态。
一、打开/关闭图层
图层呈开启状态时，图层中的图形对象不显示在屏幕上，此时可对其进行编辑。如果不想编辑图层中的图形对象，可以将图层设置为关闭状态，此时该图层上的图形对象不会在屏幕上显示，也不能将图形对象打印输出。控制图层开/关状态主要有以下几种方法。
（1）单击【图层特性管理器】按钮 ，打开【图层特性管理器】对话框，选择要设置开/关状态的图层，单击【开】栏下的图标，使其变为 图标，表示该图层状态被关闭。
第三节 图层控制
下一页
返回
（2）在 的下拉列表框中，选择要设置开/关状态的图层，在该图层中单击 图标，使其变为 图标，表示该图层状态被关闭。
二、冻结/解冻图层
系统默认情况下图层呈解冻状态。将图层设置为冻结状态，它可以减少系统重生成图形的时间，并且被冻结的图层不能进行编辑操作和重生成计算，更不会显示在绘图区中，但当前图层不能设置为冻结状态。控制图层冻结/解冻状态主要有以下几种方法。
（1）单击【图层特性管理器】按钮 ，打开【图层特性管器】对话框，选择要设置冻结/解冻状态的图层，单击【解冻】栏下的 图标，使其变为 图标，表示该图层状态被冻结。
（2）在 的下拉列表框中，选择要设置冻结/解冻状态的图层，在该图层中单击 图标，使其变为 图标，表示该图层状态被冻结。
第三节 图层控制
上一页
下一页
返回
三、锁定/解锁图层
图层呈锁定状态时有利于复杂图形对象的编辑。将不需要编辑的图形对象所在的图层设置为锁定状态，可以防止意外修改图层上的图形对象。控制图层锁定/解锁状态主要有以下几种方法。
（1）单击【图层特性管理器】按钮 ，打开【图层特性管器】对话框，选择要设置锁定/解锁状态的图层，单击【锁定】栏下的
图标，使其变为 图标，表示该图层状态被锁定。
（2）在 的下拉列表框中，选择要设置锁定/解锁状态的图层，在该图层中单击 图标，使其变为 图标，表示该图层状态被锁定。
第三节 图层控制
上一页
下一页
返回
四、操作实例——设置【家具】图形文件的图层状态
本例设置【家具】图形文件的图层状态，使用了家具图形对象中的图层，如图4-14所示。设置后的效果如图4-15所示。
设置【家具】图形文件的图层状态的具体操作如下。
（1）打开【家具.dwg】图形对象，单击【图层特性管理器】按钮
，打开【图层特性管理器】对话框。
（2）选择【标注】图层，单击【冻结】栏下的 图标，使其变为 图标，冻结【标注】图层。
（3）选择【辅助线】图层，单击【开】栏下的 图标，使其变为 图标，关闭【辅助线】图层。
（4）选择【家具】图层，单击【锁定】栏下的 图标，使其变为 图标，锁定【家具】图层，设置后的效果如图4-15所示。
第三节 图层控制
上一页
返回
AutoCAD除了具有控制图层状态的功能外，还具有保存与调用图层的功能，可以将设置好的图层特征及状态存到电脑中，方便下次绘制相同图形对象时调用，以提高绘图效率。下面分别讲解保存与调用图层的方法。
一、保存当前图层特性及状态
保存当前图层特性及状态的具体操作如下。
（1）单击【图层特性管理器】按钮 ，打开【图层特性管理器】对话框。
（2）在该对话框的左上方单击【图层状态管理器】按钮 ，打开【图层状态管理器】对话框，如图4-16所示，单击【新建】按钮。
（3）打开【要保存的新图层状态】对话框，如图4-17所示，在该对话框中输入要保存的当前图层特性的名称，在【说明】文本框中为图层特性文件输入相应的文字说明。
第四节 保存与调用图层
下一页
返回
（4）单击【确定】按钮，返回【图层状态管理器】对话框，在该对话框中单击 按钮，在展开的【要恢复的图层特性】栏中选择其下面的按钮，如图4-18所示。
（5）单击【确定】按钮打开【输出图层状态】对话框，如图4-19所示，在【保持于】下拉列表框中指定图层要保存的文件路径，在【文件名】下拉列表框中输入图层要保存的文件名，最后单击【保存】按钮即可，保存以后以 图表显示。
二、调用已有的图层特性及状态
为了提高绘图效率，可以调用已保存好的图层来绘制图形对象。调用已有的图层特性及状态的具体操作如下。
（1）单击【图层特性管理器】按钮 ，打开【图层特性管理器】对话框。
第四节 保存与调用图层
上一页
下一页
返回
（2）在该对话框的左上方单击【图层状态管理器】按钮 ，打开【图层状态管理器】对话框，单击【输入】按钮，打开【输入图层状态】对话框，在该对话框中选择需调用已有的图层文件，在【文件类型】下拉列表框中选择【图层状态（﹡.las）】选项，如图4-20所示。
（3）单击【打开】按钮，返回【图层状态管理器】对话框，系统将打开如图4-21所示的对话框，单击【是】按钮，立即调用图层状态，单击【否】按钮，表示暂时不调用该图层状态。在后面需要调用时，可以打开【图层状态管理器】对话框，在其中的【图层状态】列表框中选择需要调用的图层名称，然后单击【恢复】按钮即可。
第四节 保存与调用图层
上一页
返回
使用AutoCAD绘图时，为了方便绘图和查看图形效果，有时可能需要对视图进行调整，如需要对所画图形进行缩放、移动、重画或重生成，调整视图并不改变实际位置及大小。
命名视图是指用户可以把显示画面的状态，其中包括画面中点、观察方向、缩放比例因子、透视图和UCS，以某个名称保存起来。在需要时将其恢复成为当前显示，从而达到加快操作的目的。
一、命名视图
选择【视图】︱【命名视图】命令（View），或在【视图】工具栏中单击【命名视图】按钮 ，打开【视图管理器】对话框，如图4-22所示，可以创建、设置、重命名以及删除命名视图，其中各选项的功能如下。
第五节 使用命名视图
下一页
返回
（1）【查看】列表框：列出了已命名的视图和可作为当前视图的类别，例如可选择正交视图和等轴测视图作为当前视图。
（2）【信息】选项区域：显示指定命名视图的详细信息，包括视图名称、分类、UCS及透视模式等。
（3）【置为当前】按钮：将选中的命名视图设置为当前视图。
（4）【新建】按钮：单击该按钮，打开【新建视图】对话框，如图4-23所示。可以在【视图名称】文本框中设置视图名称；在【视图类别】下拉列表框中为命名视图选择或者输入一个类别；在【边界】选项组中通过选中【当前显示】或【定义窗口】单选按钮来创建视图的边界区域；在【设置】选项组中，可以设置是否【将图层快照与视图一起保存】，并可以通过【UCS】下拉列表框设置命名视图的UCS；在【背景】选项组中，可以选择新的背景来替代默认的背景，且可以预览效果。
（5）【更新图层】按钮：单击该按钮，可以使用选中的命名视图中保存的图层信息更新当前模型空间或布局视口的图层信息。
第五节 使用命名视图
上一页
下一页
返回
（6）【编辑边界】按钮：单击该按钮，切换到绘图窗口，可以重新定义视图的边界。
二、恢复命名视图
在AutoCAD中，可以一次命名多个视图，当需要重新使用一个已命名视图时，只需将该视图恢复到当前视口即可。如果绘图窗口中包含多个视口，也可以将视图恢复到活动视口中，或将不同的视图恢复到不同的视口中，以同时显示模型的多个视图。
恢复视图时可以恢复视口的中点、查看方向、缩放比例因子和透视图（镜头长度）等设置，如果在命名视图时将当前的UCS随视图一起保存起来，当恢复视图时也可以恢复UCS。
第五节 使用命名视图
上一页
下一页
返回
三、操作实例——创建一个命名视图，并在当前视口中恢复命名视图
本例题主要使用【视图管理器】来命名视图，并恢复命名视图。
操作步骤：
（1）启动AutoCAD 2008，选择【文件】|【打开】命令，选择一个图形文件并将其打开，如图4-24所示。
（2）选择【视图】|【命名视图】命令，或在【视图】工具栏中单击【命名视图】按钮，打开【视图管理器】对话框。
（3）单击【新建】按钮，打开【新建视图】对话框。在【视图命名】文本框中输入“视口一”，然后单击【确定】按钮，创建一个名称为“视口一”的视图，显示在【模型视图】选项节点中。
（4）选择【视图】|【视口】|【四个视口】命令，将视图分割成4个视口，如图4-25所示。
第五节 使用命名视图
上一页
下一页
返回
（5）选择【视图】|【命名视图】命令，打开【视图管理器】对话框，展开【模型视图】节点，选择已命名的视图“视口一”，单击【置为当前】按钮，然后单击【确定】按钮，将其设置为当前视图。
第五节 使用命名视图
上一页
返回
在画图过程中，用户经常在屏幕上留下各种痕迹，为了消除这些痕迹，必须执行重画功能。但是，对于某些操作，仅通过重画还不能反映其操作结果，此时必须执行重生成功能。
在Zoom命令执行过程中，AutoCAD显示图形的速度在重画时较快，而在重生成时较慢，这在用户编辑复杂图形时将非常明显。大部分选项的Zoom命令、Redraw命令、打开网格点、打开某层等操作都只要求重画而不要求重生成。
一、屏幕重画
Redraw命令用于刷新屏幕显示，使屏幕重画。无论何时，只要看到图形中有标识指定点的点标记或临时标记，都可以调用此命令刷新屏幕显示。如果在同一位置绘制了两条直线，并且删除了其中的一条直线，但是，有时看起来好像两条直线都被删除了。此时，可以使用Redraw命令删除屏幕上的标记点。重画只刷新屏幕显示，与数据的重生成不同。
第六节 屏幕重画和重生成
下一页
返回
要使用屏幕重画，可以选择【视图】︱【重画】命令（Redraw）。AutoCAD提示如下：
命令：redraw
AutoCAD中的Redraw命令没有任何选项。
二、重生成
Regen命令用于重生成屏幕上的图形数据。通常情况下，如果用Redraw命令刷新屏幕后仍不能正确地反映图形，此时应该调用Regen命令。Regen命令不仅刷新显示，而且更新图形数据库中所有图形对象的屏幕坐标，该命令将提供尽可能精确的图形。因此，调用Regen命令重生成图形的时间要比Redraw命令所用的时间长。
在AutoCAD中，除非将RegenAuto设置为【关】，有些命令行执行完成后将自动重新生成整个图形，并且重新计算所有对象的屏幕坐标。
第六节 屏幕重画和重生成
上一页
下一页
返回
要使用屏幕重生成，可以选择【视图】︱【重生成】命令（Regen），AutoCAD提示如下：
命令：regen
AutoCAD中的Regen命令没有任何选项。
第六节 屏幕重画和重生成
上一页
返回
图4-1
返回
图4-2
返回
图4-3
返回
图4-4
返回
图4-5
返回
图4-6
返回
图4-7
返回
图4-8
返回
图4-9
返回
图4-10
返回
图4-11
返回
图4-12
返回
图4-13
返回
图4-14
返回
图4-15
返回
图4-16
返回
图4-17
返回
图4-18
返回
图4-19
返回
图4-20
返回
图4-21
返回
图4-22
返回
图4-23
返回
图4-24
返回
图4-25
返回
