第三章 修改与编辑二维图形
第一节 选择对象（select）
第二节 退出、放弃和重做
第三节 删除对象
第四节 移动和复制
第五节 旋转和比例缩放
第六节 拉伸
第七节 镜像
第八节 偏移

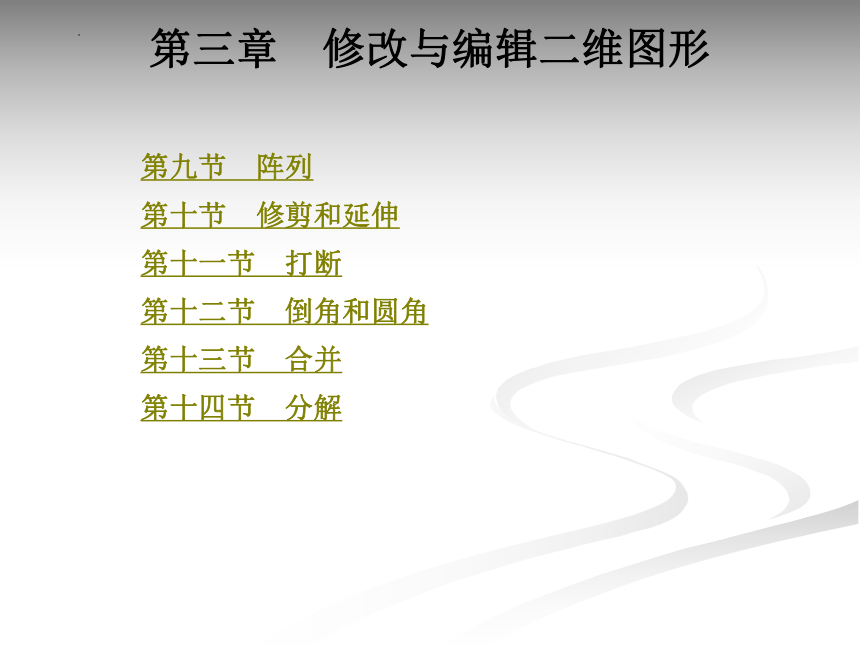

第三章 修改与编辑二维图形
第九节 阵列
第十节 修剪和延伸
第十一节 打断
第十二节 倒角和圆角
第十三节 合并
第十四节 分解

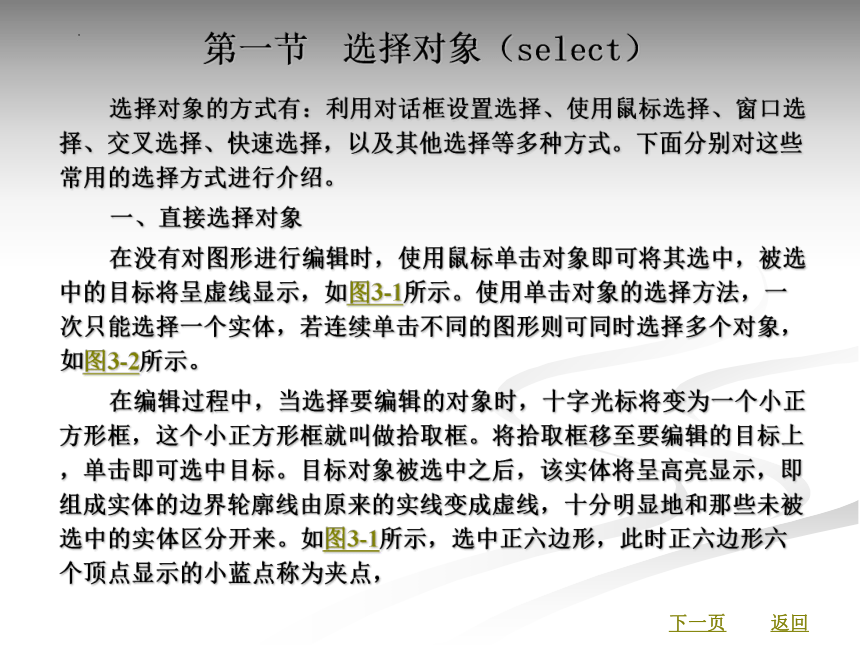

选择对象的方式有：利用对话框设置选择、使用鼠标选择、窗口选择、交叉选择、快速选择，以及其他选择等多种方式。下面分别对这些常用的选择方式进行介绍。
一、直接选择对象
在没有对图形进行编辑时，使用鼠标单击对象即可将其选中，被选中的目标将呈虚线显示，如图3-1所示。使用单击对象的选择方法，一次只能选择一个实体，若连续单击不同的图形则可同时选择多个对象，如图3-2所示。
在编辑过程中，当选择要编辑的对象时，十字光标将变为一个小正方形框，这个小正方形框就叫做拾取框。将拾取框移至要编辑的目标上，单击即可选中目标。目标对象被选中之后，该实体将呈高亮显示，即组成实体的边界轮廓线由原来的实线变成虚线，十分明显地和那些未被选中的实体区分开来。如图3-1所示，选中正六边形，此时正六边形六个顶点显示的小蓝点称为夹点，
第一节 选择对象（select）
下一页
返回

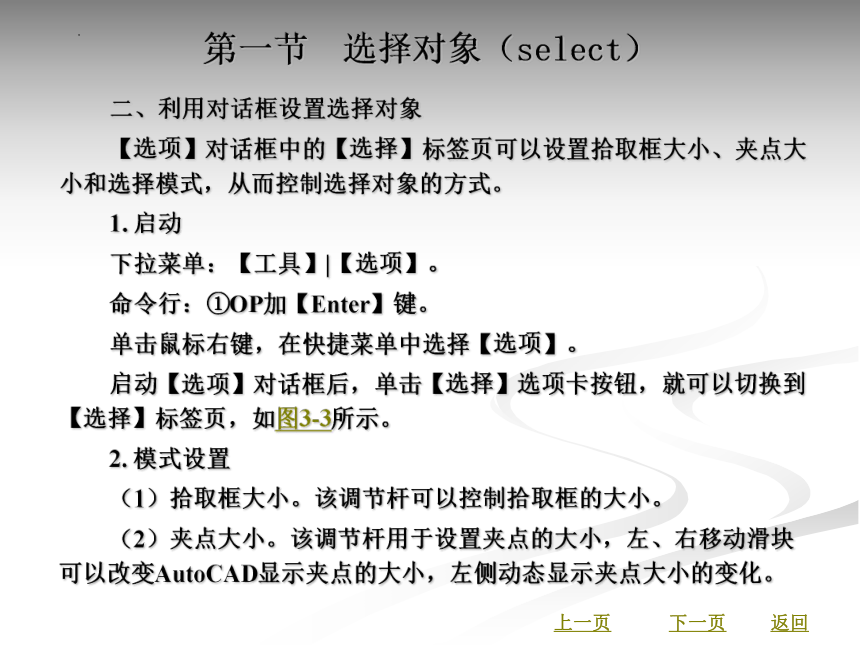

二、利用对话框设置选择对象
【选项】对话框中的【选择】标签页可以设置拾取框大小、夹点大小和选择模式，从而控制选择对象的方式。
1. 启动
下拉菜单：【工具】|【选项】。
命令行：①OP加【Enter】键。
单击鼠标右键，在快捷菜单中选择【选项】。
启动【选项】对话框后，单击【选择】选项卡按钮，就可以切换到【选择】标签页，如图3-3所示。
2. 模式设置
（1）拾取框大小。该调节杆可以控制拾取框的大小。
（2）夹点大小。该调节杆用于设置夹点的大小，左、右移动滑块可以改变AutoCAD显示夹点的大小，左侧动态显示夹点大小的变化。
第一节 选择对象（select）
上一页
下一页
返回

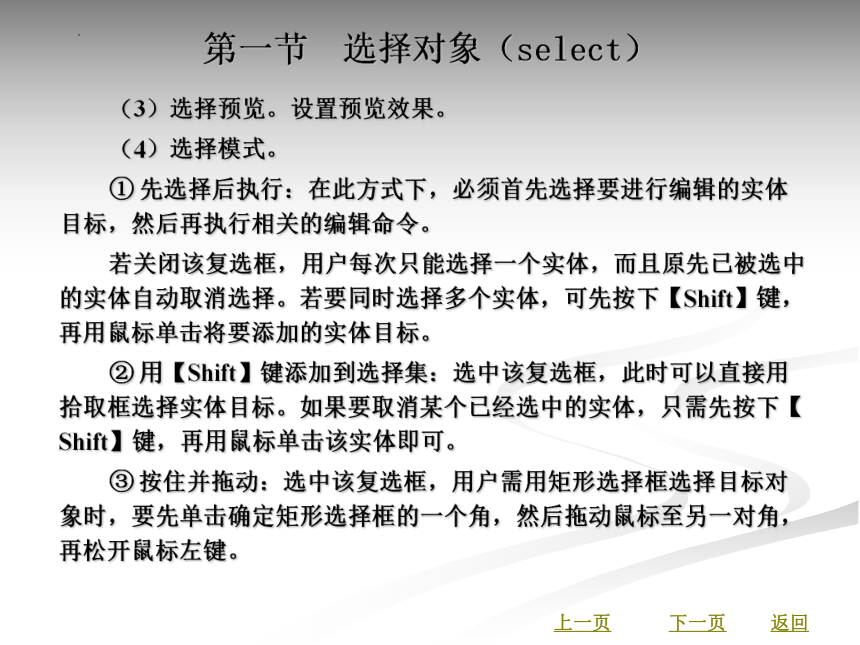

（3）选择预览。设置预览效果。
（4）选择模式。
① 先选择后执行：在此方式下，必须首先选择要进行编辑的实体目标，然后再执行相关的编辑命令。
若关闭该复选框，用户每次只能选择一个实体，而且原先已被选中的实体自动取消选择。若要同时选择多个实体，可先按下【Shift】键，再用鼠标单击将要添加的实体目标。
② 用【Shift】键添加到选择集：选中该复选框，此时可以直接用拾取框选择实体目标。如果要取消某个已经选中的实体，只需先按下【Shift】键，再用鼠标单击该实体即可。
③ 按住并拖动：选中该复选框，用户需用矩形选择框选择目标对象时，要先单击确定矩形选择框的一个角，然后拖动鼠标至另一对角，再松开鼠标左键。
第一节 选择对象（select）
上一页
下一页
返回

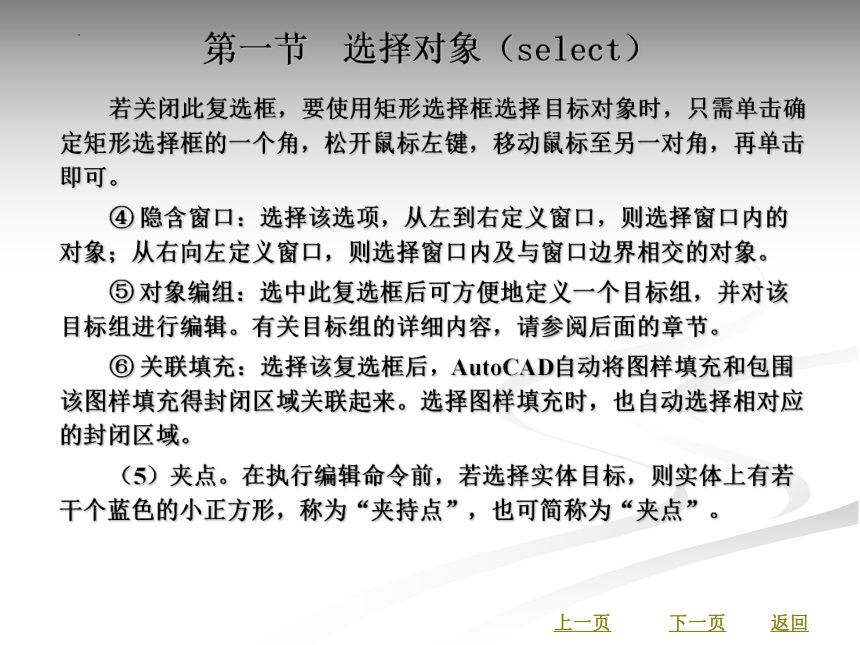

若关闭此复选框，要使用矩形选择框选择目标对象时，只需单击确定矩形选择框的一个角，松开鼠标左键，移动鼠标至另一对角，再单击即可。
④ 隐含窗口：选择该选项，从左到右定义窗口，则选择窗口内的对象；从右向左定义窗口，则选择窗口内及与窗口边界相交的对象。
⑤ 对象编组：选中此复选框后可方便地定义一个目标组，并对该目标组进行编辑。有关目标组的详细内容，请参阅后面的章节。
⑥ 关联填充：选择该复选框后，AutoCAD自动将图样填充和包围该图样填充得封闭区域关联起来。选择图样填充时，也自动选择相对应的封闭区域。
（5）夹点。在执行编辑命令前，若选择实体目标，则实体上有若干个蓝色的小正方形，称为“夹持点”，也可简称为“夹点”。
第一节 选择对象（select）
上一页
下一页
返回

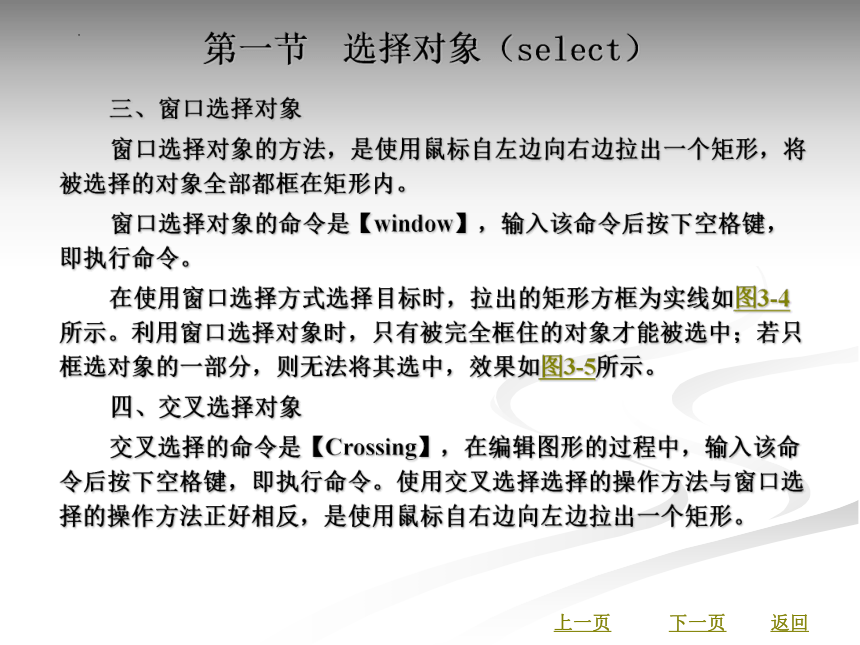

三、窗口选择对象
窗口选择对象的方法，是使用鼠标自左边向右边拉出一个矩形，将被选择的对象全部都框在矩形内。
窗口选择对象的命令是【window】，输入该命令后按下空格键，即执行命令。
在使用窗口选择方式选择目标时，拉出的矩形方框为实线如图3-4所示。利用窗口选择对象时，只有被完全框住的对象才能被选中；若只框选对象的一部分，则无法将其选中，效果如图3-5所示。
四、交叉选择对象
交叉选择的命令是【Crossing】，在编辑图形的过程中，输入该命令后按下空格键，即执行命令。使用交叉选择选择的操作方法与窗口选择的操作方法正好相反，是使用鼠标自右边向左边拉出一个矩形。
第一节 选择对象（select）
上一页
下一页
返回

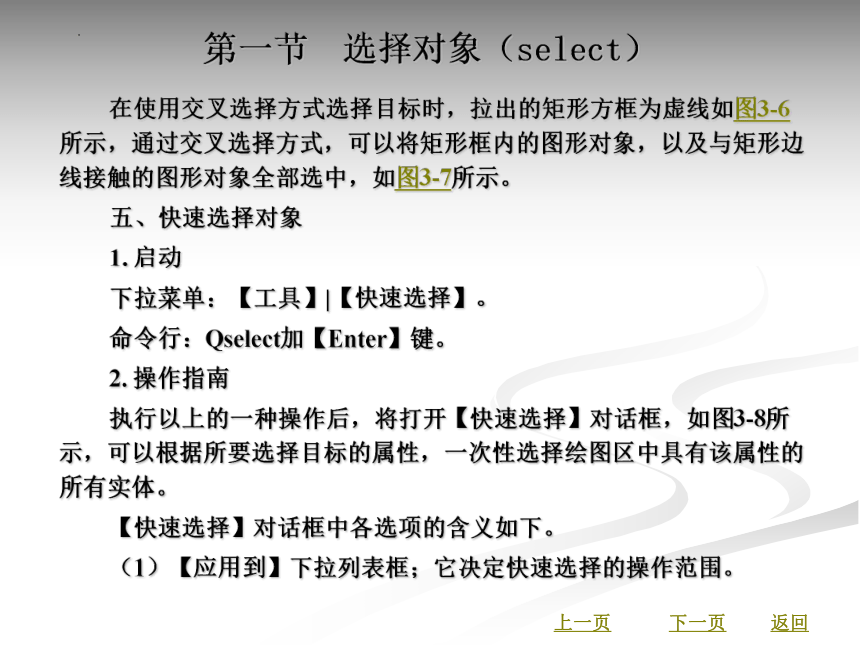

在使用交叉选择方式选择目标时，拉出的矩形方框为虚线如图3-6所示，通过交叉选择方式，可以将矩形框内的图形对象，以及与矩形边线接触的图形对象全部选中，如图3-7所示。
五、快速选择对象
1. 启动
下拉菜单：【工具】|【快速选择】。
命令行：Qselect加【Enter】键。
2. 操作指南
执行以上的一种操作后，将打开【快速选择】对话框，如图3-8所示，可以根据所要选择目标的属性，一次性选择绘图区中具有该属性的所有实体。
【快速选择】对话框中各选项的含义如下。
（1）【应用到】下拉列表框；它决定快速选择的操作范围。
第一节 选择对象（select）
上一页
下一页
返回

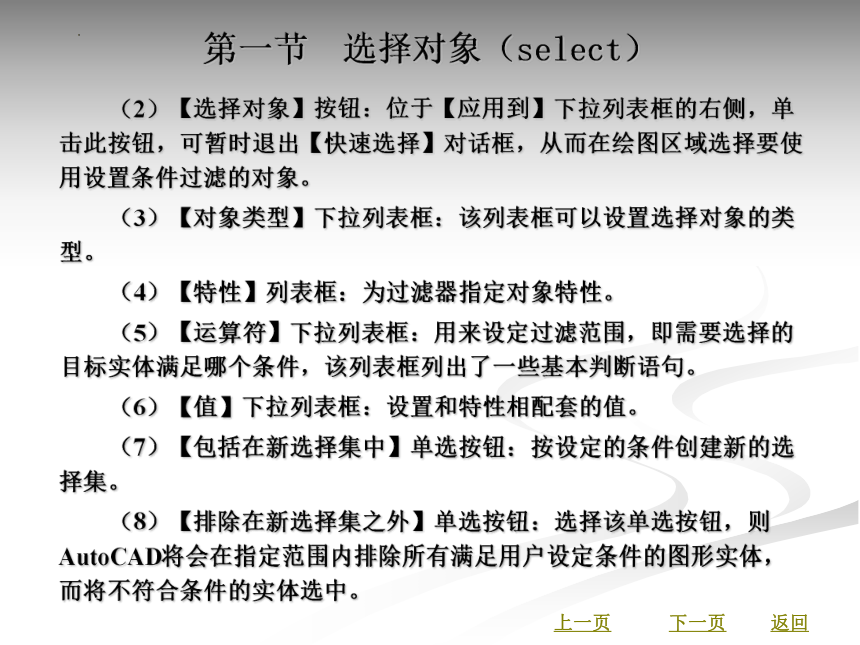

（2）【选择对象】按钮：位于【应用到】下拉列表框的右侧，单击此按钮，可暂时退出【快速选择】对话框，从而在绘图区域选择要使用设置条件过滤的对象。
（3）【对象类型】下拉列表框：该列表框可以设置选择对象的类型。
（4）【特性】列表框：为过滤器指定对象特性。
（5）【运算符】下拉列表框：用来设定过滤范围，即需要选择的目标实体满足哪个条件，该列表框列出了一些基本判断语句。
（6）【值】下拉列表框：设置和特性相配套的值。
（7）【包括在新选择集中】单选按钮：按设定的条件创建新的选择集。
（8）【排除在新选择集之外】单选按钮：选择该单选按钮，则AutoCAD将会在指定范围内排除所有满足用户设定条件的图形实体，而将不符合条件的实体选中。
第一节 选择对象（select）
上一页
下一页
返回

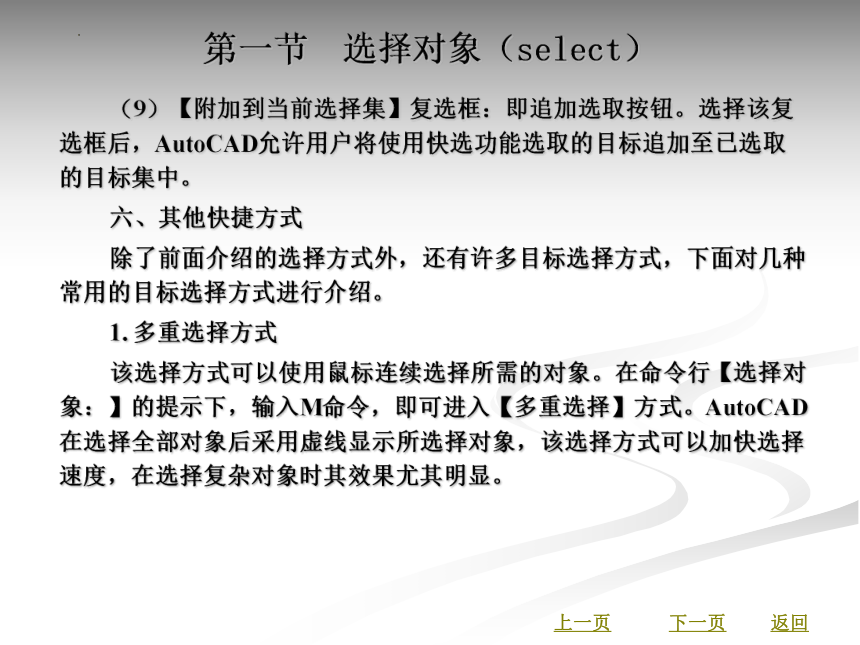

（9）【附加到当前选择集】复选框：即追加选取按钮。选择该复选框后，AutoCAD允许用户将使用快选功能选取的目标追加至已选取的目标集中。
六、其他快捷方式
除了前面介绍的选择方式外，还有许多目标选择方式，下面对几种常用的目标选择方式进行介绍。
1. 多重选择方式
该选择方式可以使用鼠标连续选择所需的对象。在命令行【选择对象：】的提示下，输入M命令，即可进入【多重选择】方式。AutoCAD在选择全部对象后采用虚线显示所选择对象，该选择方式可以加快选择速度，在选择复杂对象时其效果尤其明显。
第一节 选择对象（select）
上一页
下一页
返回

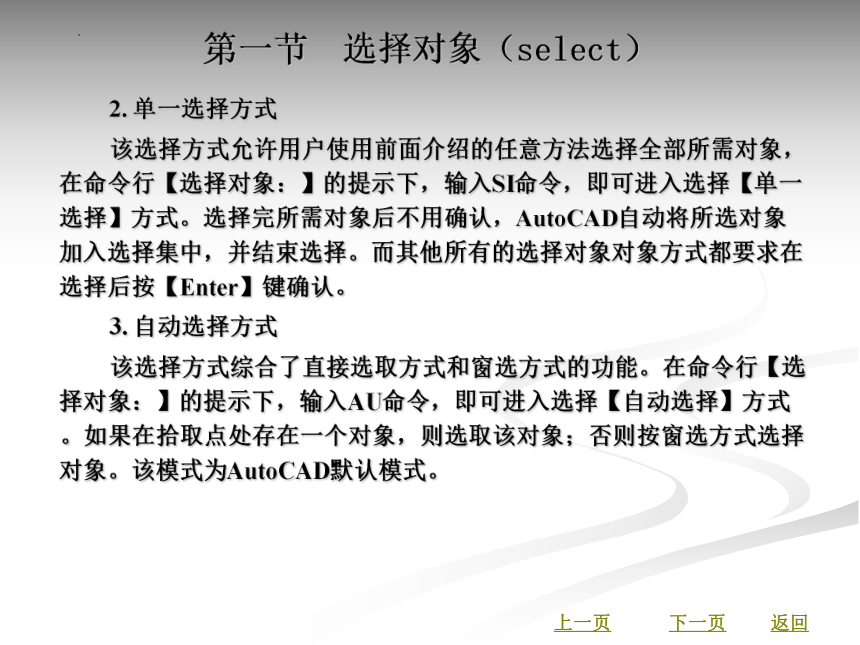

2. 单一选择方式
该选择方式允许用户使用前面介绍的任意方法选择全部所需对象，在命令行【选择对象：】的提示下，输入SI命令，即可进入选择【单一选择】方式。选择完所需对象后不用确认，AutoCAD自动将所选对象加入选择集中，并结束选择。而其他所有的选择对象对象方式都要求在选择后按【Enter】键确认。
3. 自动选择方式
该选择方式综合了直接选取方式和窗选方式的功能。在命令行【选择对象：】的提示下，输入AU命令，即可进入选择【自动选择】方式。如果在拾取点处存在一个对象，则选取该对象；否则按窗选方式选择对象。该模式为AutoCAD默认模式。
第一节 选择对象（select）
上一页
下一页
返回

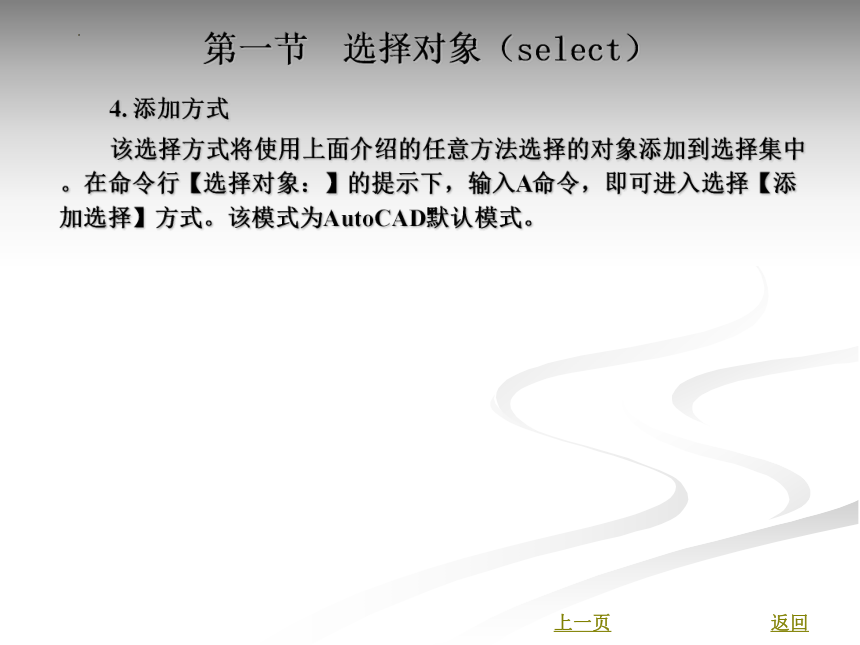

4. 添加方式
该选择方式将使用上面介绍的任意方法选择的对象添加到选择集中。在命令行【选择对象：】的提示下，输入A命令，即可进入选择【添加选择】方式。该模式为AutoCAD默认模式。
第一节 选择对象（select）
上一页
返回
AutoCAD运行时，系统记录了曾运行的每一个命令，因此在绘图过程中，若发现前面所生成的图形或图形的编辑有误，或者在取消命令时，取消了几个多余的命令，这时通过AutoCAD提供的取消和重复命令，便可很方便地恢复到正常位置，但存盘、图形的重生成等操作是不能放弃的。
一、退出命令
当在命令中忽然发现此时正在操作的命令不正确，就要退出命令回到AutoCAD的正常状态，在命令执行过程中要放弃命令的执行，只需要按键盘左上角的ESC键即可。
二、放弃命令
只要没有退出AutoCAD结束绘图，进入AutoCAD后的全部绘图操作都会储存在缓冲区中，使用Undo命令可以逐步放弃本次进入绘图状态后的操作，直至初始状态。当放弃到初始状态时，用户可以一步一步地找出错误所在，重新进行编辑修改。
第二节 退出、放弃和重做
下一页
返回
启动：
下拉菜单：【编辑】|【放弃】。
工具栏：【标准】|【放弃】 按钮。
命令行：① Undo加【Enter】键。
② U加【Enter】键。
③ Ctrl+Z加【Enter】键。
Undo命令最多能恢复到打开DWG时的图形，它还有一个更为常用的形式，即U命令。在命令行中输入U和Undo是不同的，U命令是Undo命令的单个使用方式，没有命令选项，执行一次犹如在Undo命令中输入数字1一样，即向前恢复一个命令。Undo命令则是全功能命令，在命令行中输入该命令，
第二节 退出、放弃和重做
上一页
下一页
返回
三、重做命令
启动：
下拉菜单：【编辑】|【重做】。
工具栏：【标准】|【重做】 按钮。
命令行：① Redo加【Enter】键。
② Ctrl+Y加【Enter】键。
Redo命令只有在U或Undo命令之后才能起作用，它没有下属选项，如果连续运行了两次以上Undo命令，Redo命令则只对最近一次Undo命令起作用。
第二节 退出、放弃和重做
上一页
返回
【删除】命令为用户提供了删除实体的方法。
1. 启动
下拉菜单：【修改】|【删除】。
工具栏：【修改】|【删除】 按钮。
命令行：E加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【选择对象：】，此时十字光标变成拾取框，这时可以用前面讲过的任何一种方式选择需要删除的对象，选定要删除的对象后再按【Enter】键，被选定的对象就被删除了。
最直接的方法是先选择对象后，按【Delete】键再按【Enter】键完成【删除】命令。
第三节 删除对象
下一页
返回
使用【删除】命令，有时很可能会误删除一些很有用的图形实体，如果在删除实体后，立即发现操作失误，可用Oops命令来恢复删除的实体。只要直接在命令行中输入【Oops】命令即可。
第三节 删除对象
上一页
返回
一、移动
1. 启动
下拉菜单：【修改】|【移动】。
工具栏：【修改】|【移动】 按钮。
命令行：Move（M）加【Enter】键。
2. 操作指南
Move 命令用于将对象在指定的基点移动到另一新的位置。移动过程中并不改变对象的尺寸和方位。
执行以上任意命令后，系统命令行提示【选择对象：】，系统继续提示【指定基点或［位移（D）］ <位移>：】，指定移动的基点，然后继续提示【位移点：】，输入移动的距离，完成移动命令。
第四节 移动和复制
下一页
返回
其中
（1）【选择对象：】：选择需要移动的对象。
（2）【指定基点或［位移（D）］<位移>：】：在该选项下，指定一点作为对象移动的基点，即告诉AutoCAD将所选的实体目标从哪点开始移动。
（3）【指定位移的第二个点或<使用第一点作为位移>：】：此时，用户需要确定移动的终点，即定义要将所选的实体目标移动到哪个位置。
3. 操作实例
题目：用Move 命令将图3-9（a）对象按照A点至B点的矢量关系进行移动。
第四节 移动和复制
上一页
下一页
返回
操作如下：
命令:Move命令 //执行Move命令
选择对象: //选择图形，用框选法选定整个对象
选择对象: //按【Enter】键结束对象的选择
指定基点或 [位移(D)] <位移>: //打开“对象捕捉”精确捕捉A点
指定第二个点或 <使用第一个点作为位移>:
//打开“对象捕捉”精确捕捉B点并按空格键结束
二、复制
1. 启动
下拉菜单：【修改】|【复制】。
工具栏：【修改】|【复制】 按钮。
命令行：Cope（CO）加【Enter】键。
第四节 移动和复制
上一页
下一页
返回
2. 操作指南
执行以上任意命令后，系统命令行提示【选择对象：】，系统继续提示【指定基点或 ［位移（D）/模式（O）］ <位移>：】，指定基点后，系统继续提示【指定第二个点或 <使用第一个点作为位移>：】，按空格键结束命令。
其中
（1）【选择对象：】：此时十字光标变成拾取框，这时可以用前面讲过的任何一种方式选择需要复制的对象，AutoCAD将一直重复进行【选择对象】提示，用户可以多次选择需要复制的对象，选定要复制的对象后再按【Enter】键确定，即结束【选择对象】的提示。
（2）【指定基点或［位移D］<位移>：】：在该选项下，指定一点作为对象复制的基点。
第四节 移动和复制
上一页
下一页
返回
（3）【指定位移的第二点或<使用第一点作为位移>：】：此时，用户可以指定一点作为第二个位移点，AutoCAD将用这两点之间的距离和方向来确定复制的对象的位置。
完成上述操作，命令行中将再次提示【指定位移的第二点或<使用第一点作为位移>：】，此时，用户复制完一次对象后，仍可以进行多次复制，多次复制完对象后，只需按【Enter】键即可完成“复制”命令。
3. 操作实例
题目：将图3-10（a）对象按照A点至B点的矢量变化复制一个。
操作如下：
命令: Copy //执行Copy命令
选择对象: //选择源对象并按空格键结束选择对象
第四节 移动和复制
上一页
下一页
返回
指定基点或 [位移(D)/模式(O)] <位移>:
//打开“对象捕捉”精确捕捉到A点
指定第二个点或 <使用第一个点作为位移>:
//打开“对象捕捉”精确捕捉到B点
指定第二个点或 [退出(E)/放弃(U)] <退出>:
//按空格键结束命令
第四节 移动和复制
上一页
返回
一、旋转
1. 启动
下拉菜单：【修改】|【旋转】。
工具栏：【修改】|【旋转】 按钮。
命令行：Rotate（RO）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【选择对象：】，系统继续提示【指定基点：】，输入基点后，系统继续提示【指定旋转角度，或［复制（C）/参照（R）］<0>：】，按空格键结束命令。
其中
（1）【选择对象：】：提示下选择要进行旋转操作的实体目标。
（2）【指定基点：】：确定旋转基点。
第五节 旋转和比例缩放
下一页
返回
（3）【指定旋转角度，或［复制（C）/参照（R）］<0>：】：提示下确定旋转角度或输入C复制并且旋转实体目标，或输入R选择相对参考角度。
① 旋转角度。它是缺省项。若用户选择绝对旋转角度方式（即直接输入旋转角度），则AutoCAD将所选择的实体目标绕旋转基点，按指定的角度进行旋转。该角度值决定了AutoCAD将所选择的对象绕基点相对于原位置旋转的角度。
需要注意的是，旋转角度有正、负之分：当输入的绝对旋转角度为正值，那么AutoCAD将沿逆时针方向旋转实体目标；当输入的绝对旋转角度为负值，那么AutoCAD将沿顺时针方向旋转实体目标。如图3-11所示，将正五边形旋转45°，调用旋转命令，AutoCAD提示如下：
第五节 旋转和比例缩放
上一页
下一页
返回
命令:_rotate
UCS当前的正角方向:ANGDIR=逆时针 ANGBASE=0
选择对象:(选择正五边形)
选择对象:(按【Enter】键结束选择)
指定基点:(拾取圆心)
指定旋转角度,或[复制(C)/参照(R)]<45>:45
② 复制（C）。若需要复制并且旋转选中的实体目标，则可选用此选项。
③ 参照（R）。若选择相对参考角度方式（即输入R并按【Enter】键），表示将所选择的对象以参照方式进行旋转。此时AutoCAD将出现操作提示，要求用户确定相对于某个参照方向的参考角度和新角度。
第五节 旋转和比例缩放
上一页
下一页
返回
3. 操作实例
题目：用Rotate命令复制并且旋转图3-12中的矩形ABCD，且其AB边旋转至AE方向。
操作如下：
命令:RO //按【Enter】键启动命令
选择对象: //选择矩形ABCD
选择对象: //回车结束选择
指定基点: //拾取点A
指定旋转角度:或[复制(C)/参照(R)]<45>: //输入c
指定旋转角度:或[复制(C)/参照(R)]<43>: //输入r
指定参照角<0>: //拾取AB上任意点
指定新角度或[点(P)]<0>: //拾取AE上任意点
第五节 旋转和比例缩放
上一页
下一页
返回
二、比例缩放
1. 启动
下拉菜单：【修改】|【缩放】。
工具栏：【修改】|【缩放】 按钮。
命令行：Scale（SC）加【Enter】键。
2. 操作指南
Scale用于将对象按指定的比例因子相对于指定的基点放大或缩小。
执行以上任意命令后，系统命令行提示【选择对象：】，然后继续提示【指定基点：】，键入基点后，系统命令行继续提示【指定比例因子或［复制（C）/参照（R）］ <1.0000>：】，按空格键结束命令。
第五节 旋转和比例缩放
上一页
下一页
返回
其中
（1）【选择对象：】：提示下选择要进行比例缩放操作的实体目标。
（2）【指定基点：】：提示下确定比例缩放基点，这个基点是指比例缩放中的基准点，一旦选定基点，拖动光标时，AutoCAD将以该基点为中心，按移动光标的幅度放大或者缩小所选择的实体目标。
（3）【指定比例因子，或［复制（C）/参照（R）］<0>：】：提示下确定比例因子或输入C复制实体目标，或输入R选择相对参考比例因子。
① 若选择绝对比例因子方式（即直接输入比例因子），此时所选实体目标按输入比例因子相对基点进行放大或者缩小。应注意的是：该比例因子应是个正数，如果比例因子大于1，那么实体目标将被放大；如果比例因子小于1，那么实体目标将被缩小。
第五节 旋转和比例缩放
上一页
下一页
返回
② 若选择复制实体目标方式（即输入C并按【Enter】键），此时AutoCAD将出现操作提示，要求用户确定旋转角度或输入R选择相对参考角度。
③ 若选择相对参照比例因子方式（即输入R并按【Enter】），此时AutoCAD将出现操作提示，要求用户确定相对参照长度和新长度。
3. 操作实例
题目：用Scale命令将图3-13中的正六边形ABCDEF以A点为基点复制并使AF扩伸至F点。
操作如下：
命令:Scale //执行Scale命令
选择对象: //选择正六边形
选择对象: //按空格键结束选择对象
指定基点: //拾取圆心为基点
第五节 旋转和比例缩放
上一页
下一页
返回
指定比例因子或 [复制(C)/参照(R)] <1.0000>: //输入c
指定比例因子或 [复制(C)/参照(R)] <1.0000>:r //输入r
指定参照长度: //拾取点A
指定第二点: //拾取点F
指定新的长度或[d点(P)] <0.0000>: //拾取点F′
第五节 旋转和比例缩放
上一页
返回
1. 启动
下拉菜单：【修改】|【拉伸】。
工具栏：【修改】|【拉伸】 按钮。
命令行：Stretch（S）加【Enter】键。
2. 操作指南
Stretch命令可将图样拉伸或压缩一定的值。该命令用交叉方式选择操作对象，与窗口相交的对象可拉伸或压缩，而窗口内的对象将被移动。
执行以上任意命令后，系统命令行提示【以交叉窗口或交叉多边形选择要拉伸的对象：】，然后继续提示【选择对象：】，选择对象后系统命令行提示【指定基点或［位移（D）］ <位移>：】，指定位移基点，系统接着提示【指定第二个点或 <使用第一个点作为位移>：】，指定位移第二点，则由基点与第二点决定拉伸距离。
第六节 拉伸
下一页
返回
其中
（1）【选择对象：】：提示下选择要进行拉伸操作的实体目标。选择对象时一定要以交叉窗口或交叉多边形选择要拉伸的对象。
（2）【指定基点或［位移（D）］<位移>：】：提示下确定拉伸基点，该基点拉伸的矢量距离移动即为所选实体目标的移动距离，或输入D确定位移。
（3）【指定第二个点或<使用第一个点作为位移>：】：提示下确定第二点位置或按空格键确定使用第一点作为X、Y轴的位移值，AutoCAD的默认方式为使用第一个点作为位移。
在选取实体对象时，对于由直线、圆弧、轨迹线、区域填充、多段线等命令绘制的直线段或圆弧段，若其整个对象均在窗口内，则执行的结果是对其移动；若一端在选取窗口内。另一端在外，则有以下拉伸规则：
第六节 拉伸
上一页
下一页
返回
① 直线、区域填充：窗口外端点不动，窗口内端点移动。
② 圆弧：窗口外端点不动，窗口内端点移动，并且在圆弧的改变过程中，圆弧的弦高保持不变，由此来调整圆心位置。
③ 轨迹线、区域填充：窗口外端点不动，窗口内端点移动。
④ 多段线：与直线或圆弧相似但多段线的两端宽度、切线方向以及曲线拟合信息都不变。
⑤ 对于圆、形、块、文本和属性定义，如果其定义点位于选取窗口内，对象移动，否则不移动。圆的定义点为圆心，形和块的定义点为插入点，文本和属性定义的定义点为字符串的基线左端点。
第六节 拉伸
上一页
下一页
返回
3. 操作实例
题目：用Stretch命令将图3-14中虚线框里的对象拉伸。
操作如下：
命令：Stretch //执行Stretch命令
以交叉窗口或交叉多边形选择要拉伸的对象…
选择对象： //框选要拉伸范围的第一个角点
指定对角点：
//确定要拉伸范围的对角点，得到上图拉伸前的虚线框
选择对象： //按【Enter】键结束命令
指定基点或 ［位移（D）］ <位移>： //拾取点A
指定第二个点或 <使用第一个点作为位移>： //拾取点E
第六节 拉伸
上一页
返回
1. 启动
下拉菜单：【修改】|【镜像】。
工具栏：【修改】|【镜像】 按钮。
命令行：Mirror（MI）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【选择对象：】，可采用目标实体选择方式中的任何一种方法操作，当选择好镜像对象后，系统再次提示【选择对象：】时，可按【Enter】键结束选择镜像对象，系统命令行继续提示【指定镜像线的第一点：】指定一点后，系统命令行继续提示【指定镜像线的第二点：】，指定第二点后，接着系统命令行再提示【要删除源对象吗？［是（Y）/否（N）］：】，按【Enter】键结束命令。
第七节 镜像
下一页
返回
其中，在进行【镜像】命令时，用户只需要告诉AutoCAD要对哪些实体目标进行对称复制以及对称线的位置即可。具体操作步骤如下。
通过上述任何一种方式启动【镜像】命令。AutoCAD给出提示：
（1）【选择对象：】：选择需要镜像的实体。和其他编辑命令一样，可用各种选择方式来选择目标，且可以重复选择，直至按下【Enter】键结束选择对象。
（2）【指定镜像线的第一点：】：确定镜像线的起点位置。
（3）【指定镜像线的第二点：】：确定镜像线上的另外一点。确定了这两点，镜像线也就确定下来了，系统将以该对称线为轴创建镜像。
（4）【要删除原对象吗？［是（Y）/否（N）］：】：提示下确定是否删除原来选择的实体对象。输入Y是删除原对象；输入N是不删除原对象。
第七节 镜像
上一页
下一页
返回
“镜像”命令除了镜像图形，还可以镜像文本。但在镜像文本时，应注意Mirrtext这个系统变量的设置。当Mirrtext=0时，生成文本“部分镜像”，即文本只是位置发生变化，而文本从左到右的顺序并没有发生改变，原来文本顺序如何，产生镜像后文本的顺序仍如此，如图3-15（a）所示。当Mirrtext=1时生成文本“全部镜像”，即它的位置和顺序与其他实体一样都产生了镜像，如图3-15（b）所示。要设置系统变量Mirrtext的值，用户只需在命令行中输入【Mirrtext】命令并按【Enter】键，然后根据需要在其提示后输入0或1即可。
3. 操作实例
题目：利用镜像命令将图3-16（a）中的两个圆复制到矩形的另外的两个顶点上。
第七节 镜像
上一页
下一页
返回
执行 “镜像”命令，AutoCAD提示如下：
命令：MI //按【Enter】键启动命令
选择对象： //选择源对象一个圆
选择对象： //选择源对象另一个圆
选择对象： //按【Enter】键结束对象的选择
指定镜像线的第一点：
//打开“对象捕捉”精确捕捉到矩形一条长边的中点
指定镜像线的第二点：
//打开“对象捕捉”精确捕捉到矩形另一条长边的中点
第七节 镜像
上一页
返回
1. 启动
下拉菜单：【修改】|【偏移】。
工具栏：【修改】|【偏移】按钮。
命令行：Offset（O）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【当前设置： 删除源=否 图层=源 OFFSETGAPTYPE=0】，继续提示【指定偏移距离或［通过（T）/删除（E）/图层（L）］ < T >：】，输入偏移交流后，系统提示【选择要偏移的对象，或［退出（E）/放弃（U）］<退出>：】，选择对象后，系统再提示【指定要偏移的那一侧上的点，或［退出（E）/多个（M）/放弃（U）］ <退出>：】，按空格键结束命令。
第八节 偏移
下一页
返回
其中
（1）【指定偏移距离或［通过（T）/删除（E）/图层（L）］<通过（T）>：】指定偏移距离。这时AutoCAD允许用户进行如下操作。
① 若直接输入数值，则表示以该数值为偏移距离进行偏移；如果用给定距离的方式生成等距离偏移对象，对于多线段来说，其距离按中心线计算。
② 除了可以直接输入偏移值外，还可以输入T或直接按【Enter】键启动【通过（T）】选项，则表示物体要通过一个定点进行偏移，此时，AutoCAD会有如下提示。
◎选择要偏移的对象，或［退出（E）/放弃（U）<退出>］：选择需要偏移复制的对象。与其他编辑命令不同，用户只能用拾取框选取实体，并且一次只能选择一个实体。如要退出命令，直接按【Enter】键响应；
第八节 偏移
上一页
下一页
返回
如要放弃前面已经进行的命令，则输入U即可，重复输入U可以把前面已经进行的命令全部取消，此时，命令行中将显示【命令已全部放弃】。
◎指定通过点，或［退出（E）/多个（M）/放弃（U）］<退出>：点取要通过的点。如果要退出命令，直接按【Enter】键响应；如要重复将刚才选择的对象进行偏移复制，只需要输入M，启动“多个”命令，此时AutoCAD会要求用户重复指定通过点，这时可以重复偏移复制刚才选定的对象，直至按【Enter】键结束命令；如要放弃已经进行的命令，则输入U即可，重复输入U可以把前面已经进行的命令全部取消，此时，命令行中将显示【命令已全部放弃】。
◎若直接点取要通过的点，此时AutoCAD仍会提示【选择要偏移的对象，或［退出（E）/放弃（U）］<退出>：】，AutoCAD重复提示【选择对象】命令，此时，需要用户重复选择对象，可以和上一次选择的一样，也可以不一样。
第八节 偏移
上一页
下一页
返回
◎【指定通过点，或［退出（E）/多个（M）/放弃（U）］<退出>：】，AutoCAD重复提示【指定通过点】命令，此时，需要用户重复指定通过点，以确定将对象偏移后所处的位置。
（2）若直接输入数值确定偏移距离，AutoCAD会提示【选择要偏移的对象，或［退出（E）/放弃（U）］ <退出>】，与其他编辑命令不同，用户只能用拾取框选取实体，并且一次只能选择一个实体。
（3）【指定要偏移的那一侧上的点，或［退出（E）/多个（M）/放弃（U）］<退出>：】指定偏移的方向。相对于源对象，在要偏移对象的一侧指定一点，则对象就偏移至那一侧。【退出（E）】、【多个（M）】、【放弃（U）】与前面讲到的意义一样。
（4）此时，AutoCAD仍会提示【选择要偏移的对象，或［退出（E）/多个（M）/放弃（U）］<退出>：】，AutoCAD允许用户重复选择对象。
第八节 偏移
上一页
下一页
返回
（5）选择对象后，AutoCAD重复提示【指定要偏移的那一侧上的点，或［退出（E）/多个（M）/放弃（U）］<退出>：】，此时重复上述操作，继续在要偏移对象的一侧指定一点。
再重复选择要偏移的对象并在要偏移对象的一侧指定一点，直至按【Enter】键结束该命令。
对于不同的图形执行偏移命令，会有不同的结果：
◎对圆弧执行偏移命令时，新圆弧的长短要发生变化，但新旧圆弧的中心角相同。
◎对直线、构造线、射线执行偏移命令时，实际是绘制它们的平行线。
◎对圆或椭圆执行偏移命令时，圆心不变，但圆半径或椭圆的长、短轴会发生变化。
第八节 偏移
上一页
下一页
返回
◎对样条曲线执行偏移命令时，其长度和起始点要调整，从而使新样条曲线的各个端点在源样条曲线相应端点的法线处。
◎对多段线执行偏移命令时，各段长度将重新调整。各种实体偏移前后的图形参见图3-17。
3. 操作实例
题目：用用Offset 命令将图3-18（a）中的正五边形ABCDE偏移至F点。
操作如下：
命令: Offset //执行Offset命令
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1.0000>:
//输入t，按【Enter】键
第八节 偏移
上一页
下一页
返回
选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>:
//选择正五边形ABCDE
指定通过点或 [退出(E)/多个(M)/放弃(U)] <退出>: //选择点F
选择要偏移的对象,或 [退出(E)/放弃(U)] <退出>:
//按【Enter】键结束命令
第八节 偏移
上一页
返回
一、启动
下拉菜单：【修改】|【阵列】。
工具栏：【修改】|【阵列】 按钮。
命令行：Array（AR）加【Enter】键。
二、操作指南
执行Array命令后，系统将打开如图3-19所示【阵列】对话框。
其选项含义及功能如下。
（1）阵列样式：矩形阵列（R）/环形阵列（P），默认是矩形阵列（R）。
（2）矩形阵列（R）：按行和列方式来复制对象。
（3）环形阵列（P）：围绕一个中心点作等角距来复制对象。
第九节 阵列
下一页
返回
（一）矩形阵列（R）
1.【矩形阵列】对话框的含义
启动Array命令后，出现【阵列】对话框，AutoCAD默认为【矩形阵列】 对话框，对话框中各选项的含义如下。
（1）行、列。
在【行】文本框和【列】 文本框中可以输入阵列的行数和列数的任意组合（行数和列数均为1时，则不生成任何复制对象），源对象包含在行数和列数之中，如图3-20所示，为3行3列。
（2）行偏移、列偏移。
行间距和列间距的含义如图3-20所示。除了直接在文本框中输入数值，还可以单击【行偏移】和【列偏移】右侧的拾取两个偏移按钮，在绘图区域用鼠标拖动一个矩形的一组对角点来确定行间距和列间距，此矩形框称为单元框，单元框的水平边长为列间距，垂直边长为行间距。
第九节 阵列
上一页
下一页
返回
也可以分别单击【拾取行偏移】按钮或者【拾取列偏移】按钮，在绘图区域用鼠标分别指定行间距和列间距，只需要在绘图区域中拾取两个点，利用两点距离和方向来确定间距。
行间距和列间距有正、负之分。行间距为正值时，阵列后的实体群相对于源实体目标的方向向上；为负值时，AutoCAD阵列向下。列间距为正值时，阵列后的实体群相对于源实体目标的方向向右；为负值时，阵列向左。
（3）阵列角度。
如果要生成如图3-21所示的倾斜的矩形阵列，就必须在【阵列角度】文本框中输入倾斜角度，除了在【阵列角度】 文本框中直接输入倾斜角度，还可以单击【阵列角度】文本框右侧【拾取阵列角度】按钮，在绘图区域用鼠标指定倾斜角度。
第九节 阵列
上一页
下一页
返回
（4）【选择对象】按钮。
该按钮用于选择要阵列的源对象。点击该按钮，则暂时退出【矩形阵列】对话框，返回到绘图区域，此时十字光标变成拾取框形式，可用以前讲过的任何一种方法选取要阵列的对象。选择一个对象后，命令行重复【选择对象：】提示，此时，用户可以重复选择对象，直至按【Enter】键即可结束选择，AutoCAD回到【矩形阵列】对话框。这时，【选择对象】按钮下面则显示出已经选择了几个对象，如图3-22所示。
（5）预览区域。
位于【环形阵列】对话框的右侧，在此预览区域中，可预览当前设置所会产生的阵列效果。
2.【矩形阵列】的具体操作
启动Array命令后出现【阵列】对话框，做矩形阵列操作如下。
（1）单击【选择对象】按钮，选择要进行阵列复制的对象，按【Enter】键结束命令。
第九节 阵列
上一页
下一页
返回
（2）在【行】和【列】文本框中输入矩形阵列的行数和列数。
（3）在【行偏移】和【列偏移】文本框中输入行间距和列间距。用户还可以单击文本框右侧的【拾取行偏移】、【拾取列偏移】或【拾取两个偏移】按钮，绘图区域拾取行间距和列间距。
（4）在【阵列角度】文本框中输入阵列对象的旋转角度。
（5）决定各参数后，可以单击【预览】按钮查看结果。
（二）环形阵列（P）
【阵列】命令除了可产生矩形阵列之外，还可以将所选择的目标按圆周等距排列，即环形阵列图形。
要生成环形阵列图形，就必须在【阵列】对话框中，选中【环形阵列】单选框，这时就会弹出如图3-23所示的对话框。
第九节 阵列
上一页
下一页
返回
1.【环形阵列】对话框的含义
图3-23所示的【环形阵列】对话框中各选项的含义如下。
（1）中心点。
该选项用于指定阵列中心。可以在【中心点】文本框中直接输入环形圆周的中心点的坐标，X：对应横坐标；Y：对应纵坐标。也可以单击文本框右边的【拾取中心点】按钮，直接在图形中用鼠标指定中心点。
（2）方法和值。
在【方法和值】选项组里面可以设置环形阵列的排列方式，在【方法】下拉文本框里面提供了三种排列设置方法，选择其中一种，然后在下面的文本框中设置相应的参数。
环形阵列一共有三种方法：项目总数和填充角度、项目总数和项目间的角度、填充角度和项目间的角度。随着选择方法不同，【方法】下的各参数也分为可用和不可用两种状态。
第九节 阵列
上一页
下一页
返回
① 项目总数：指定在最后阵列时需要复制项目的总数，默认值为6。
② 填充角度：通过定义阵列中第一个和最后一个元素的基点之间的包含角度来设置阵列大小。默认值为360，不允许为0。
③ 项目间的角度：指定阵列对象的基点之间包含的角度和阵列的中心。
（3）复制时旋转项目（T）。
该复选框用于控制阵列时是否旋转对象。选中【复制时旋转项目】复选框，表示旋转复制，阵列后每个实体的方向均朝向环形阵列的中心；如果不选，表示平移复制，阵列后每个实体图形均保持原实体图形的方向。用户可以直接在预览区观察到。
在环形阵列中，旋转复制和平移复制的区别如图3-24（a）和图3-24（b）所示。
第九节 阵列
上一页
下一页
返回
（4）详细。
单击该按钮，【环形阵列】对话框将扩展至如图3-25所示，它显示了复制对象时的基点。如果选择【设为对象的默认值】，将使用对象的默认基点定位阵列对象。如果要手动设置基点，可以取消选择该复选框，然后用户可自行在文本框中定义输入坐标值。
（5）预览区域。
位于【环形阵列】对话框的右侧，在此预览区域中，可预览当前设置所会产生的阵列效果。
（6）【选择对象】按钮。
该选项用于选择需要阵列的对象。单击左边的【选择对象】按钮，暂时退出对话框回到绘图区域，十字光标变成拾取框形式，这时，用前面讲过的任何一种选择对象的方式在图形中选择需要阵列的对象，重复选择，并按【Enter】键结束【选择对象】的提示。
第九节 阵列
上一页
下一页
返回
2.【环形阵列】的具体操作
（1）弹出【阵列】对话框，单击上方的【环形阵列】单选框，即可启动【环形阵列】 对话框。
（2）单击【选择对象】按钮选择对象。
（3）在X、Y文本框中输入环形阵列中心点的坐标值，也可以通过【拾取中心】按钮直接在图形窗口中选择。
（4）确定阵列方法，按照AutoCAD提供的三种阵列方法输入不同的参数即可。
（5）确定对象是否旋转。
（6）设置附加选项。
（7）决定各参数后，可以单击【预览】按钮查看结果。
第九节 阵列
上一页
下一页
返回
（三）操作实例
题目：将沙发用Array命令进行阵列复制，如图3-26所示。
操作如下：
命令: Array //执行Array命令
打开如图3-23所示环形阵列对话框在"中 //打开环形阵列对话框
心点"的编辑框单击拾取按钮点取点 O 指定环形阵列中心
在环形阵列对话框中项目总数中输入 6 //输入阵列项数目
在填充角度输入框中输入 360 //指定阵列角度
单击"选择对象"按钮 //选择对象
选取阵列对象: 拾取点 A //指定窗选对象的第一点
另一角点: 拾取点 B //指定窗选对象的第二点
选择集中的对象:1 //提示已选择对象数
第九节 阵列
上一页
下一页
返回
选取阵列对象: //按【Enter】键结束对象选择
命令: Array //执行Array命令
打开矩形阵列对话框 //打开矩形阵列对话框
在"行"编辑框输入矩形阵列的行数 3 //输入阵列的行数 3
在"列"编辑框输入矩形阵列的列数 3 //输入阵列的列数 3
在"行偏移"编辑框输入阵列的行间距 50 //指定行的间距 50
在"列偏移"编辑框输入阵列的列间距 60 //指定列的列间距 60
单击"选择对象"按钮
选取阵列对象: 拾取点 A //指定窗选对象的第一点
另一角点:拾取点 B //窗选对象的第二点
按【Enter】键 //按【Enter】键结束对象选择
选择集中的对象:1 //提示已选择对象数
单击【确定】按钮 //按【Enter】键结束命令
第九节 阵列
上一页
返回
一、修剪
1. 启动
下拉菜单：【修改】|【修剪】。
工具栏：【修改】|【修剪】 按钮。
命令行：Trim（TR）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【当前设置：投影=UCS，边=无选择剪切边...】，然后继续提示【选择对象或 <全部选择>：】，选取对象后，系统接着提示【选择要修剪的对象，或按住【Shift】键选择要延伸的对象，或［栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）］：】，按空格键结束命令。
第十节 修剪和延伸
下一页
返回
其中
（1）【选择对象或<全部选择>：】：提示下选择实体目标作为修剪边界，可以连续选择多个实体作为边界，选择完毕后按【Enter】键确认。
选择修剪边界后不要忘记按【Enter】键完成选择，否则，程序将不进行下一步，仍然等待输入修剪边界直到按【Enter】键为止。
（2）【选择要修剪的对象，或按住【Shift】键选择要延伸的对象，或［栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）］：】。
① 选择要修剪的对象：提示下选择被修剪实体对象的被剪切部分，若直接选取所选对象上的某部分，AutoCAD即剪去相应部分。
② 按住【Shift】键选择要延伸的对象：提示下选择被延伸实体对象的被延伸部分。若按住【Shift】键的同时，直接选取所选对象上的某部分，AutoCAD即延伸相应部分。
第十节 修剪和延伸
上一页
下一页
返回
③ 栏选：确定执行修剪对象范围。输入F，执行该选项，AutoCAD便修剪被栏选的实体对象。
④ 窗交：确定执行修剪对象范围。输入C。执行该选项，AutoCAD便修剪被框选到的实体对象。
⑤ 投影：确定执行修剪空间。输入P，执行该选项，AutoCAD将有如下提示：
输入投影选项［无（N）/UCS（U）/视图（V）］：
a.【无】。输入N，表示按三维方式修剪。
b.【UCS】。缺省项，在当前用户坐标系的XY平面上修剪，也可以在XY平面上按投影关系修剪在三维空间中相交的对象。
c.【视图】。输入V，在当前视图平面上修剪。
第十节 修剪和延伸
上一页
下一页
返回
⑥ 边：用来确定修剪方式。输入E，执行该选项时，AutoCAD将有如下提示：
输入隐含边延伸模式［延伸（E）/不延伸（N）］<不延伸>：
a.【延伸】。输入E，按延伸方式剪切，如果剪切边界没有与被剪切边相交，则不能按正常方式进行延伸；此时，AutoCAD会假设将剪切边界延长，然后再进行修剪。
b. 【不延伸】。缺省项，或输入N，按剪切边界与剪切边的实际相交情况修剪。如果被肩边与剪切边没有相交，则不进行剪切。
⑦ 放弃输入U，放弃上一次的操作。
3. 操作实例
题目：用Trim命令将图3-27（a）所示的矩形内的直线剪掉。
第十节 修剪和延伸
上一页
下一页
返回
操作如下：
命令:Trim //执行Trim命令
当前设置:投影=UCS,边=无
选择剪切边...
选择对象或 <全部选择>: 拾取矩形框 A //选择矩形框 A
选择要修剪的对象,或按住【Shift】键选择
要延伸的对象,或[栏选(F)/窗交(C)/投影(P)
/边(E)/删除(R)/放弃(U)]: 拾取直线B //选择要修剪的对象，按【Enter】键结束命令
第十节 修剪和延伸
上一页
下一页
返回
二、延伸
1. 启动
下拉菜单：【修改】|【延伸】。
工具栏：【修改】|【延伸】 按钮。
命令行：Extend（EX）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【当前设置：投影=UCS，边=无选择边界的边...选择对象或 <全部选择>：】，选择边界对象后，系统命令行继续提示【选择对象：】，选择对象后，系统命令行继续提示【选择要延伸的对象，或按住【Shift】键选择要修剪的对象，或［栏选（F）/窗交（C）/投影（P）/边（E）/放弃（U）］：】，按空格键结束命令。
第十节 修剪和延伸
上一页
下一页
返回
其中
（1）【选择对象或<全部选择>：】：提示下选择作为延伸边界的实体目标，选择完毕按【Enter】键确认后，对象延伸至实体边界。
（2）【选择要延伸的对象，或按住【Shift】键选择要修剪的对象，或［栏选（F）/窗交（C）/投影（P）/边（E）/放弃（U）］：】：
① 选择要延伸的对象：提示下选择要延伸的部分。
② 按住【Shift】键选择要修剪的对象：提示下选择要修剪的实体对象。
③ 栏选：确定执行延伸对象范围。输入F，执行该选项，AutoCAD便延伸被栏选的实体对象。
④ 窗交：确定执行延伸对象范围。输入C，执行该选项，AutoCAD便修剪被框选到的实体对象。
第十节 修剪和延伸
上一页
下一页
返回
⑤ 投影：确定执行延伸空间。输入P，执行该选项，AutoCAD有如下提示：
输入投影选项［无（N）/UCS（U）/视图（V）］：
a.【无】。输入N，表示按三维方式延伸。
b.【UCS】。缺省项，在当前用户坐标系的XY平面上延伸，此时也可以在XY平面上按投影关系延伸至在三维空间中没有相交的对象。
c.【视图】。输入V，在当前视图平面上延伸。
⑥ 边：用来确定延伸方式。输入E，执行该选项时，AutoCAD将有如下提示：
输入隐含边延伸模式［延伸（E）/不延伸（N）］<不延伸>：
a.【延伸】。如果延伸边延伸后不能与边相交，AutoCAD会假想将延伸边界延长，使延伸边伸长到与其相交的位置。
第十节 修剪和延伸
上一页
下一页
返回
b.【不延伸】。缺省项，或输入N，按延伸边界与延伸边的实际位置进行延伸。
⑦ 放弃输入U，放弃上一次的操作。
3. 操作实例
题目：用 Extend 命令分别延伸图3-28（a）所示的四条直线与圆 C 相交。
操作如下：
命令:Extend //执行Extend命令
当前设置:投影=UCS,边=无
选择边界的边...
选择对象或 <全部选择>:拾取圆 C //选取边界对象
选择对象: //选取延伸对象
第十节 修剪和延伸
上一页
下一页
返回
选择要延伸的对象,或按住【Shift】键选择要修剪的对
象,或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:f //输入f
指定第一个栏选点: 拾取点A //确定围栏第一点
指定下一个栏选点或 [放弃(U)]: 拾取点B //确定围栏下一点
按【Enter】键结束命令
第十节 修剪和延伸
上一页
返回
1. 启动
下拉菜单：【修改】|【打断】。
工具栏：【修改】|【打断】 按钮。
命令行：Break（BR）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【选择对象：】，选择操作对象后，系统接着提示【指定第二个打断点 或 ［第一点（F）］：】，输入F，拾取第一切断点，系统接着提示【第二切断点：】，拾取第二切断点，按空格键结束命令。
3. 操作实例
题目：用Break命令删除图3-29（a）所示AB段，结果如图3-29（b）所示。
第十一节 打断
下一页
返回
操作如下：
命令:Break //执行Break命令
选择对象:拾取直线 AB //选择操作对象
指定第二个打断点 或 [第一点(F)]: f //输入f
指定第一个打断点: 捕捉A点 //指定断开的第一点
指定第二个打断点: 捕捉B点 //指定断开的第二点
第十一节 打断
上一页
返回
一、倒角
1. 启动
下拉菜单：【修改】|【倒角】。
工具栏：【修改】|【倒角】 按钮。
命令行：Chamfer加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【（“修剪”模式） 当前倒角距离 1 = 0.0000，距离2=0.0000】，接着系统命令行继续提示【选择第一条直线或 ［放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）］：】，进行选择后，系统命令行提示【选择第二条直线，或按住【Shift】键选择要应用角点的直线：】，按空格键结束命令。
第十二节 倒角和圆角
下一页
返回
其中
（1）【选择第一条直线或 ［放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）］：】：
① 选择第一个对象：缺省项。若拾取一条直线，则直线执行该选项，同时AutoCAD会有如下提示：“选择第二条直线”。在此提示下，选取相邻的另一条线，AutoCAD就会对这两条线进行倒角。
② 多段线（P）：提示下选择要倒角的多段线，表示要对整条多段线进行倒角，如果输入P， 执行该选项，AutoCAD会有如下提示：
【选择二维多段线】（选择多段线）
③ 距离（D）：确定倒角时的倒角距离。输入D，执行该选项，AutoCAD会有如下提示：
【指定第一个倒角距离 <0.0000>：输入第一条边的倒角距离值】
【指定第二个倒角距离 <0.0000>：输入第二条边的倒角距离值】
第十二节 倒角和圆角
上一页
下一页
返回
④ 角度（A）：根据一个倒角距离和一个角度进行倒角，输入A，执行该选项，AutoCAD会有如下提示：
【指定第一条直线的倒角长度 <0.0000>：输入第一条边的倒角距离值】
【指定第一条直线的倒角角度 <0>：输入一个倒角角度】
⑤ 修剪（T）：确定倒角时是否对相应的倒角进行修剪。输入T， 执行该选项， AutoCAD会有如下提示：
【输入修剪模式选项［修剪（T）/不修剪（N）］ <修剪>：】
a.【修剪】。 输入T，表示倒角后对倒角边进行修剪。
b.【不修剪】。 输入N，表示倒角后对倒角边不进行修剪。
⑥ 方式（E）：确定倒角方式。输入E，执行该选项，AutoCAD会有如下提示：
第十二节 倒角和圆角
上一页
下一页
返回
【输入修剪方法 ［距离（D）/角度（A）］ <角度>：】
a.【 距离】。输入D，表示按已经确定的两条边的倒角距离进行倒角。
b.【角度】。 输入A，表示按已经确定的一条边的距离以及相应角度的方式进行倒角。
⑦ 多个（M）：给多个对象集加倒角。输入M，执行该选项，AutoCAD将重复显示主提示和【选择第二个对象】提示，直到按【Enter】键结束命令。
⑧ 放弃（U）：确定执行放弃命令。输入U，执行该选项，AutoCAD便结束命令。
（2）【选择第二条直线，或按住 Shift 键选择要应用角点的直线：】
第十二节 倒角和圆角
上一页
下一页
返回
① 选择第二条直线： 在此提示下，选取相邻的另一条线，AutoCAD就会对这两条线进行倒角。
② 按住 Shift 键选择要应用角点的直线：按住【Shift】 键操作，表示确定要应用角点的直线。
3. 操作实例
题目：用Chamfer命令将图3-30 （a）所示的用多段线绘制的四边形倒角。
操作如下：
命令:Chamfer //执行Chamfer命令
(“修剪”模式) 当前倒角距离 1 = 100.0000,距离 2 = 150.0000
选择第一条直线或 [放弃(U)/多段线(P)/距离(D)
/角度(A)/修剪(T)/方式(E)/多个(M)]:p //输入p
选择二维多段线: 选择倒角对象 //选择四边形
第十二节 倒角和圆角
上一页
下一页
返回
4条直线已被倒角 按【Enter】键结束命令
二、圆角
1. 启动
下拉菜单：【修改】|【圆角】。
工具栏：【修改】|【圆角】 按钮。
命令行：Fillet（F）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【当前设置： 模式 = 修剪，半径 = 0.0000：】，然后继续提示【选择第一个对象或 ［放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）］：】，选择对象后，系统命令行继续提示【选择第二个对象，或按住【Shift】键选择要应用角点的对象：】，按空格键结束命令。
第十二节 倒角和圆角
上一页
下一页
返回
其中
（1）【选择第一个对象或［放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）］：】：
① 选择第一个对象：缺省项。若拾取一条直线，则直线执行该选项，同时AutoCAD会有提示：
【选择第二条直线】
在此提示下，选取相邻的另一条线，AutoCAD就会按指定的圆角半径对这两条线进行倒圆角。
② 多段线（P）：对二维多段线倒圆角。如果输入P，执行该选项，AutoCAD会有如提示：
【选择二维多段线】（选择多段线）
则按指定的圆角半径在该多段线各个顶点处倒圆角。
第十二节 倒角和圆角
上一页
下一页
返回
③ 半径（R）：确定要倒圆角的圆角半径。输入R，执行该选项，AutoCAD会有提示：
【指定圆角半径<0.0000>：（输入圆角半径值）：】
④ 修剪（T）：确定倒圆角的方法。输入T，执行该选项，AutoCAD会有提示：
【输入修剪模式选项［修剪（T）/不修剪（N）］ <修剪>：】
确定在倒圆角时是否对相应的两条边进行修剪。
⑤ 多个（M）：给多个对象集加圆角。输入M，执行该选项，AutoCAD将重复显示主提示和【选择第二个对象】提示，直到按【Enter】键结束命令。如果在主提示下输入【第一个对象】之外的其他选项，则显示该选项的提示，然后再次显示主提示。当放弃时，所有【多个】选项创建的圆角都被删除。
第十二节 倒角和圆角
上一页
下一页
返回
⑥ 放弃（U）：确定执行放弃命令。输入U，执行该选项，AutoCAD便结束命令。
（2）【选择第二个对象，或按住 Shift 键选择要应用角点的对象：】：
① 选择第二条直线：选取相邻的另一条线，AutoCAD就会按指定的圆角半径对这两条线进行倒圆角。
② 按住【Shift】键选择要应用角点的对象：按住【Shift】 键操作，表示确定要应用角点的直线。
3. 操作实例
题目：用Fillet命令将图3-31（a）所示的四边形ABCD中角A和角C倒圆角。
第十二节 倒角和圆角
上一页
下一页
返回
操作如下：
命令: Fillet //执行Fillet命令
当前设置: 模式 = 修剪,半径 = 0.0000
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
//输入m
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
//输入r
指定圆角半径 <0.0000>: //输入圆角半径20
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
//拾取ab边
选择第二个对象,或按住【Shift】键选择要应用角点的对象:
//拾取ad边
第十二节 倒角和圆角
上一页
下一页
返回
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
//输入r
指定圆角半径 <0.0000>: //输入圆角半径30
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
//拾取bc边
选择第二个对象,或按住【Shift】键选择要应用角点的对象:
//拾取cd边
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
//输入u
第十二节 倒角和圆角
上一页
返回
1. 启动
下拉菜单：【修改】|【合并】。
工具栏：【修改】|【合并】 按钮。
命令行：Join加【Enter】键。
2. 操作实例
使用合并命令可以合并相似的对象，以形成一个完整的对象。
使用Join命令进行合并操作时，可以合并的对象包括直线、多段线、圆弧、椭圆弧、样条曲线等，但是要合并的对象必须是相似的对象，且位于相同的平面上，每种类型的对象均有附加限制，其附加限制如下。
（1）直线：直线对象必须共线，即位于同一无限长的直线上，但是它们之间可以有间隙，如图3-32所示。
第十三节 合并
下一页
返回
（2）多段线：对象可以是直线、多段线、圆弧。对象之间不能有间隙，并且必须位于与UCS的XY平面平行的同一平面上，如图3-33所示。
（3）圆弧：圆弧对象必须位于同一假想的圆上，但是它们之间可以有间隙，使用【并合】选项可将源圆弧转换成圆，如图3-34所示。
（4）椭圆弧：椭圆弧必须位于同一椭圆上，但是它们之间可以有间隙，使用【并合】选项可将源圆弧闭合成完整的椭圆。
（5）样条曲线：样条曲线和螺旋对象必须相接（端点对端点），合并样条曲线的结果是单个样条曲线。
第十三节 合并
上一页
返回
1. 启动
下拉菜单：【修改】|【分解】。
工具栏：【修改】|【分解】 按钮。
命令行：Explode加【Enter】键。
2. 操作指南
执行Explode 命令后，系统提示选择操作对象，用目标选择方式中的任意一种方法选择操作对象，然后按【Enter】键即可。
3. 操作实例
用Explode命令分解图3-35（a）中的多段线，结果如图3-35（b）所示。
第十四节 分解
下一页
返回
操作如下：
命令：Explode //执行Explode命令
选择对象：拾取图3-35（a）中的多段线 //选择操作对象按【Enter】键结束命令
第十四节 分解
上一页
返回
图3-1
返回
图3-2
返回
图3-3
返回
图3-4
返回
图3-5
返回
图3-6
返回
图3-7
返回
图3-8
返回
图3-9
返回
图3-10
返回
图3-11
返回
图3-12
返回
图3-13
返回
图3-14
返回
（a）拉伸前；（b）拉伸后
图3-15
返回
（a）Mirrtext=0时；（b）Mirrtext=1时
图3-16
返回
图3-17
返回
（a）直线；（b）圆；（c）椭圆；（d）正多边形
图3-18
返回
图3-19
返回
图3-20
返回
图3-21
返回
图3-22
返回
图3-23
返回
图3-24
返回
（a）选择旋转复制的环形阵列方式；（b）选择平移复制的环形阵列方式
图3-25
返回
图3-26
返回
图3-27
返回
图3-28
返回
图3-29
返回
图3-30
返回
图3-31
返回
图3-32
返回
图3-33
返回
图3-34
返回
图3-35
返回

展开更多......

收起↑
