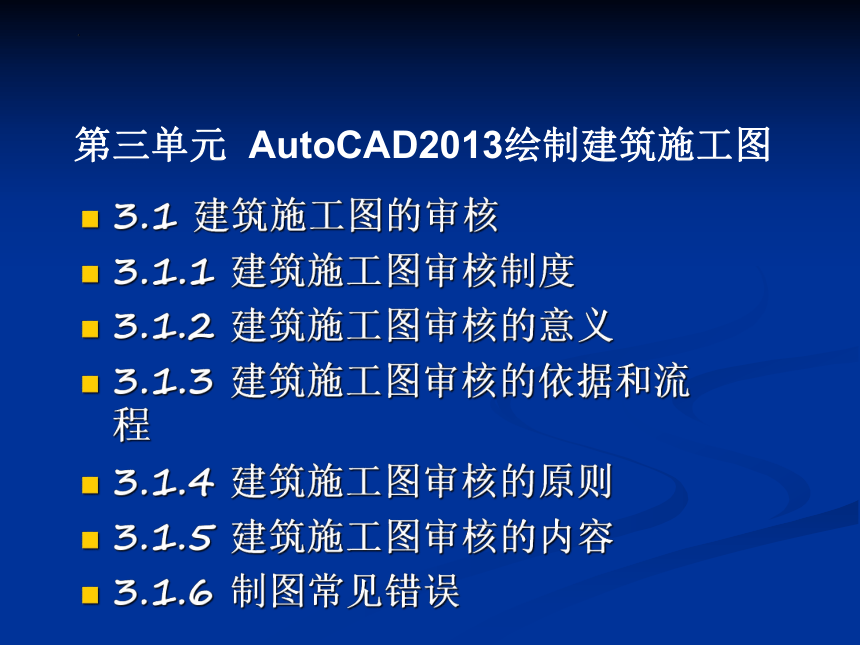

3.1 建筑施工图的审核
3.1.1 建筑施工图审核制度
3.1.2 建筑施工图审核的意义
3.1.3 建筑施工图审核的依据和流程
3.1.4 建筑施工图审核的原则
3.1.5 建筑施工图审核的内容
3.1.6 制图常见错误
第三单元 AutoCAD2013绘制建筑施工图

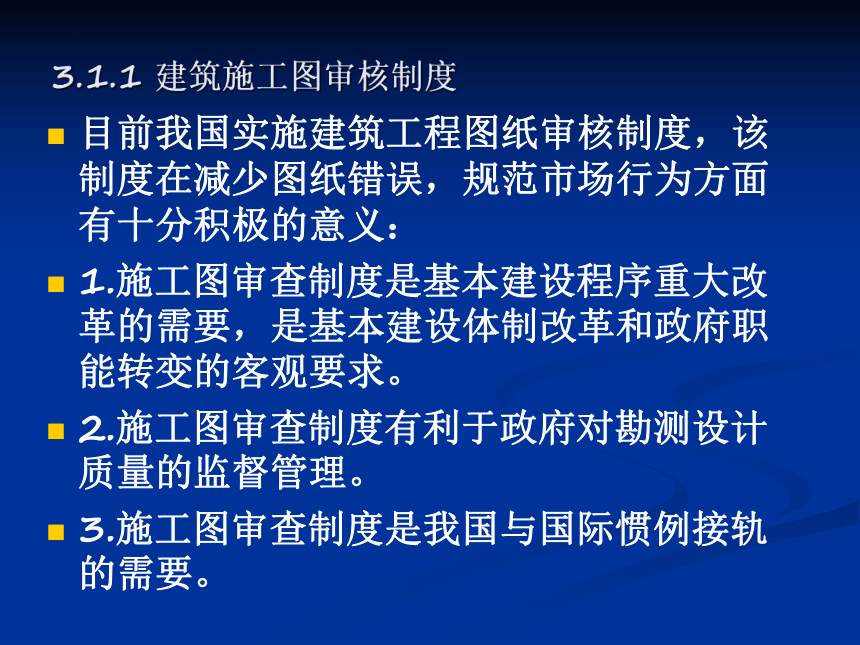

3.1.1 建筑施工图审核制度
目前我国实施建筑工程图纸审核制度，该制度在减少图纸错误，规范市场行为方面有十分积极的意义：
1.施工图审查制度是基本建设程序重大改革的需要，是基本建设体制改革和政府职能转变的客观要求。
2.施工图审查制度有利于政府对勘测设计质量的监督管理。
3.施工图审查制度是我国与国际惯例接轨的需要。

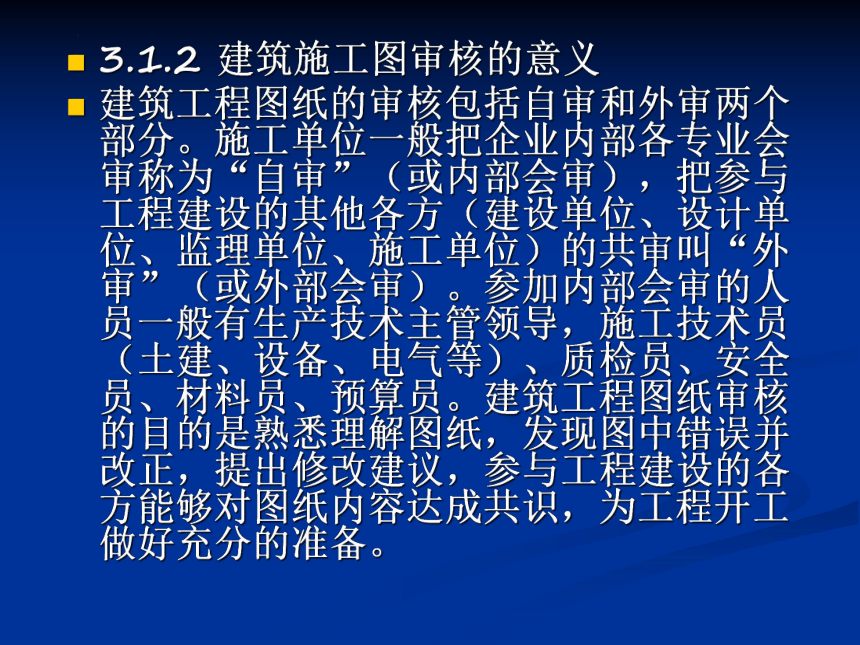

3.1.2 建筑施工图审核的意义
建筑工程图纸的审核包括自审和外审两个部分。施工单位一般把企业内部各专业会审称为“自审”（或内部会审），把参与工程建设的其他各方（建设单位、设计单位、监理单位、施工单位）的共审叫“外审”（或外部会审）。参加内部会审的人员一般有生产技术主管领导，施工技术员（土建、设备、电气等）、质检员、安全员、材料员、预算员。建筑工程图纸审核的目的是熟悉理解图纸，发现图中错误并改正，提出修改建议，参与工程建设的各方能够对图纸内容达成共识，为工程开工做好充分的准备。

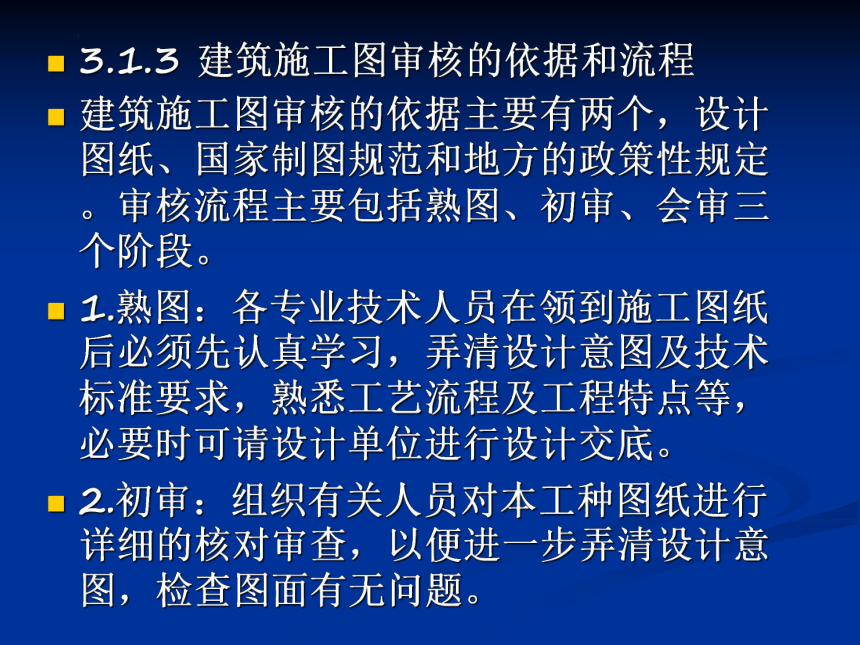

3.1.3 建筑施工图审核的依据和流程
建筑施工图审核的依据主要有两个，设计图纸、国家制图规范和地方的政策性规定。审核流程主要包括熟图、初审、会审三个阶段。
1.熟图：各专业技术人员在领到施工图纸后必须先认真学习，弄清设计意图及技术标准要求，熟悉工艺流程及工程特点等，必要时可请设计单位进行设计交底。
2.初审：组织有关人员对本工种图纸进行详细的核对审查，以便进一步弄清设计意图，检查图面有无问题。

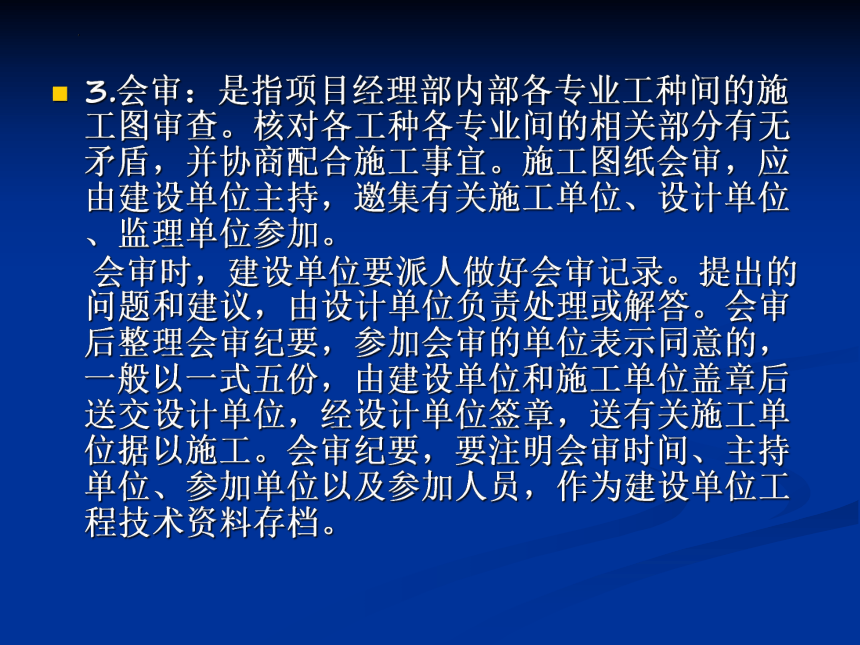

3.会审：是指项目经理部内部各专业工种间的施工图审查。核对各工种各专业间的相关部分有无矛盾，并协商配合施工事宜。施工图纸会审，应由建设单位主持，邀集有关施工单位、设计单位、监理单位参加。
会审时，建设单位要派人做好会审记录。提出的问题和建议，由设计单位负责处理或解答。会审后整理会审纪要，参加会审的单位表示同意的，一般以一式五份，由建设单位和施工单位盖章后送交设计单位，经设计单位签章，送有关施工单位据以施工。会审纪要，要注明会审时间、主持单位、参加单位以及参加人员，作为建设单位工程技术资料存档。
3.1.4 建筑施工图审核的原则
1.设计图纸是否符合国家有关的技术政策、设计规范、施工规范和有关规定。
2.设计图纸是否符合施工可行，如需要采取特殊措施时，技术上有无困难，能否保证安全施工。
3.设计图纸是否满足建筑物功能性要求并留有发展空间。

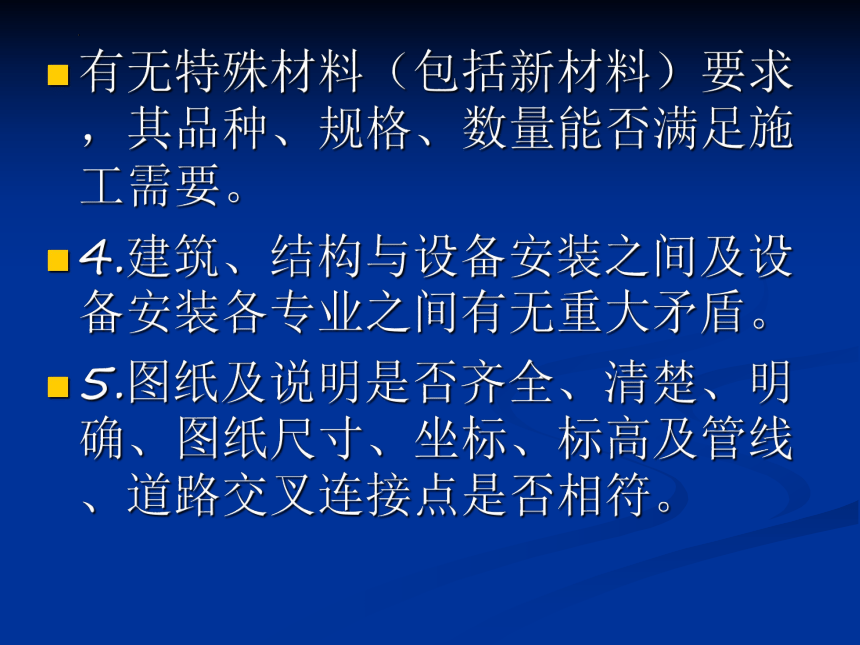

有无特殊材料（包括新材料）要求，其品种、规格、数量能否满足施工需要。
4.建筑、结构与设备安装之间及设备安装各专业之间有无重大矛盾。
5.图纸及说明是否齐全、清楚、明确、图纸尺寸、坐标、标高及管线、道路交叉连接点是否相符。
3.1.5 建筑施工图审核的内容
1.建筑平面图
建筑平面图是施工图中最基本的图样之一，在施工过程中，建筑平面图是进行放线、砌筑、安装门窗等工作的依据，建筑平面图一般审核的内容是：
（1）建筑平面图的轴线编号是否齐全，尺寸是否复合设计规定的统一模数，因为构配件的生产是以模数为基准的，若发现尺寸不符合模数时，审图中应提出。
（2）查看平面图上尺寸注写是否齐全，分尺寸的总和与总尺寸是否相符。
（3）底层平面图中的指北针、剖面图的剖切位置、散水的表示是否缺漏。
（4）局部定位尺寸、标高是否个别有误或缺漏。
（5）门窗编号、数量与门窗表是否一致，门的开启方向是否符合防火疏散要求，窗的设计是否有利于通风和卫生清洁。
（6）楼梯上下方向标注是否缺漏，或与楼梯详图是否一致。
（7）屋顶平面图中上人孔、水箱、检修梯等是否缺漏。
（8）卫生间、浴室、厨房地面标高是否比其他房间低，低多少，是否有坡度，以便施工时在构造上采取措施。
（9）平面图中有哪些说明、索引号、剖切符号及相配合的图集，审核他们之间有无矛盾，防止施工返工或修补的出现。
（10）主要建筑构造节点做法是否缺漏。
（11）采用新工艺、新材料时，需一一对照标准图集和已成熟的相关标准。
2.建筑立面图
建筑立面图是表示建筑物体形和外貌、外墙装饰和构造要求的图样。建筑立面图一般审核内容：
（1）立面图中表达的内容和平面图是否一致。
（2）立面图中的标高和竖向尺寸数值，二者之间有无矛盾。室外地坪的标高是否与建筑总平面图上标一致，关键是标高是否齐全。
（3）外墙装饰做法标注是否齐全，有些材料或工艺部合适地的自然条件或材质上还不过关的也可以提出建议。
（4）立面图中构造节点索引标注是否有缺漏，是否有详图或采用什么标准图集。
3.建筑剖面图
建筑剖面图是表示房屋的内部结构，分层情况、分层高度、楼面和地面构造做法等的图样，在施工中，可作为进行分层、砌筑内墙、铺设楼（屋）面板等工作的依据，建筑剖面图一般审核内容是：
（1）通过平面图和剖面图的对照看剖面图在平面图上的剖切位置和剖视方向是否一致。
（2）轴线编号、尺寸、标高标注是否有误或缺漏，与立面图上所标注的尺寸标高有无矛盾。
（3）查看屋顶坡度的标注，是结构找坡还是构造找坡，坡度是否足够，构造找坡的做法是否有说明。
（4）屋面保温的做法、防水的做法是否齐全，相配套的索引和标准图集是否标注清楚。
（5）楼梯间处的标高与建筑平面图和楼梯详图是否一致（特别是别墅建筑）。
（6）剖面图应表达的内容是否齐全。
4.建筑详图
建筑详图是建筑细部构造的施工图，建筑详图必须与建筑施工图中的那张图对照起来审，建筑详图的一般审核内容：
（1）详图是哪个的标高、尺寸、构造细部构造是否有问题，能否实现施工。
（2）选用的比标准图集与设计能否吻合上，有些标准图集与设计图结合使用时，连接上可能要做些修改。
（3）标准图上选配的零件，配件目前是否已淘汰，或已经不生产，以防没有货源需重新修改而耽误施工进展。
（4）楼梯布置是否符合强制性条文，如楼梯平台上部及下部过道处的净高不应小于2米，楼梯段净高不应小于2.2米的规定。
（5）栏杆设计是否符合强制性条文，如栏杆高度不应小于1.05米的规定，有儿童活动的场所，栏杆设计应采用不易攀登的构造设计。
（6）节点详图造型、尺寸、标高与平面或剖面图是否一致。
（7）不同结构相邻处的节点大样是否齐全（如主楼为箱基，裙楼为独立柱基时的细部防水构造）。
3.1.6 制图常见错误
1. 目录编排顺序有误：有号无图、有图无号、图号相混
2. 图面内容与标题不符
3. 图纸排列的顺序错误
4. 剖视方向有误，剖切符号与剖视方向相反
5. 尺寸标注矛盾，施工图与详图之间容易发生尺寸标注不统一的现象
6. 材料标注矛盾，施工图与详图之间容易发生材料标注不统一的现象
7. 图纸索引矛盾，施工图与详图之间索引容易发生标注不统一的现象
8. 尺寸、材料、做法漏标
3.2 建筑施工图的图形输出
3.2.1 打印出图
打印出图是计算机绘图与现场应用图纸之间的必经阶段，需要计算机、打印机等硬件设备，启用打印出图的方法有下面三种：
★菜单形式：【文件】→【打印】，如下图所示；
★工具栏形式：点击标准工具栏中“打印”按钮；
★命令形式：命令行提示下，输入Plot命令并回车。
执行上述操作后，将调出如下图所示的“打印—模型”对话框，在该对话框中用户可以进行页面设置、打印机/绘图仪、图纸尺寸、打印区域和打印比例等选项的设置。
“打印—模型”对话框
