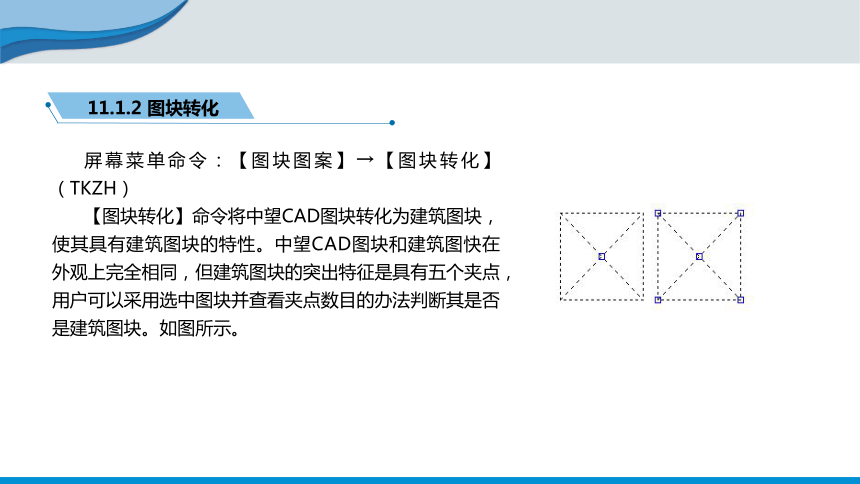

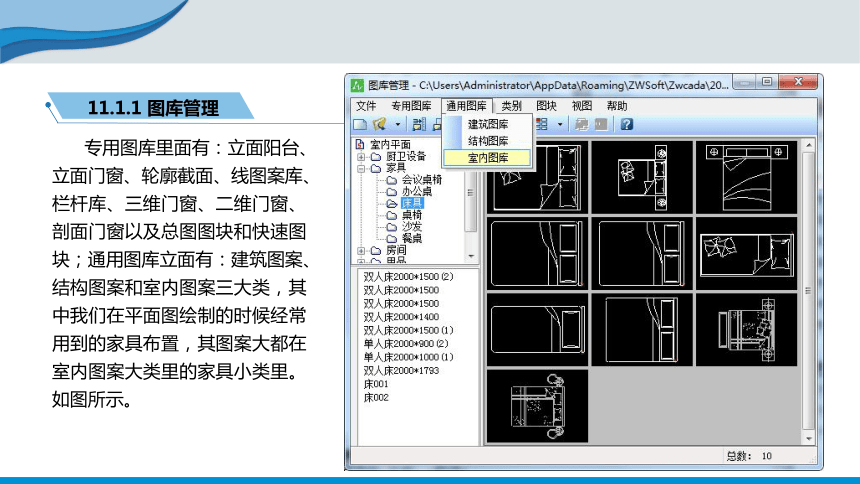

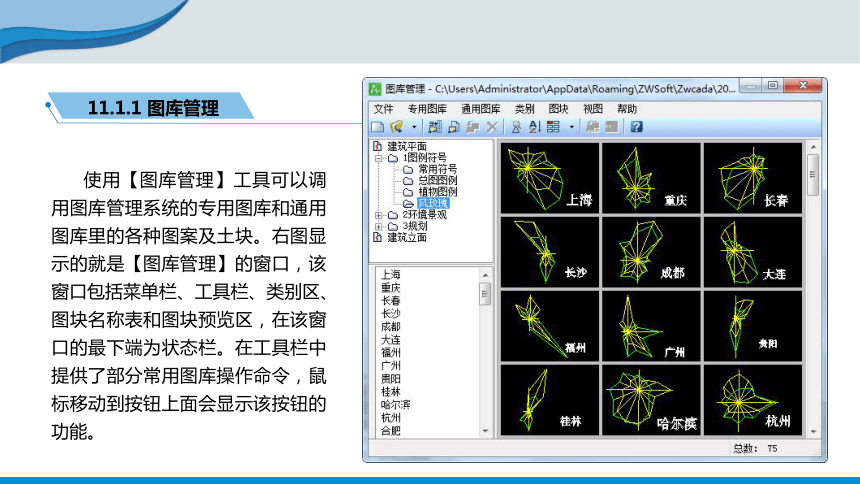

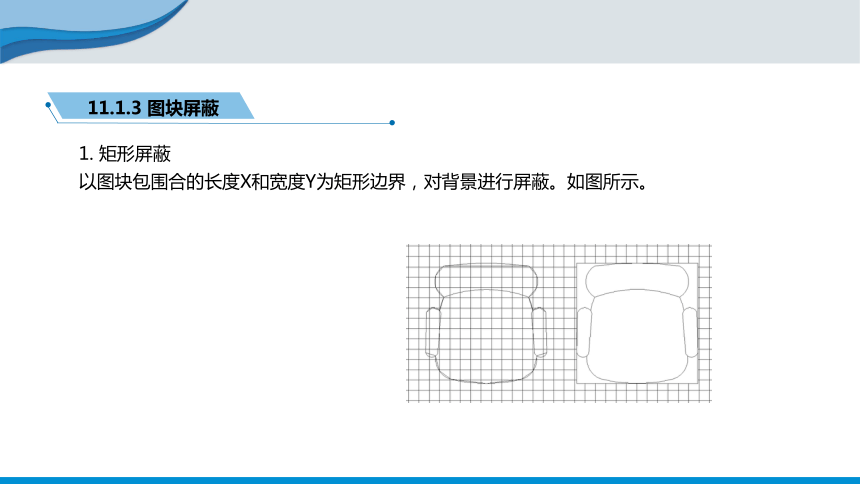

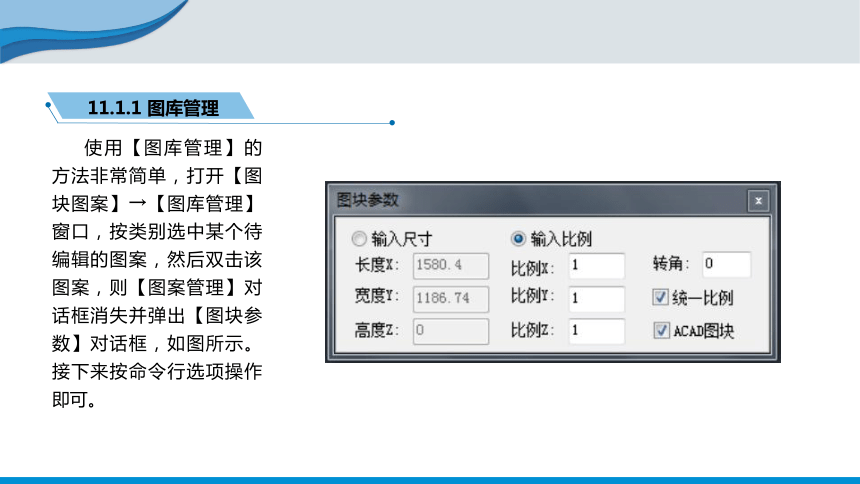

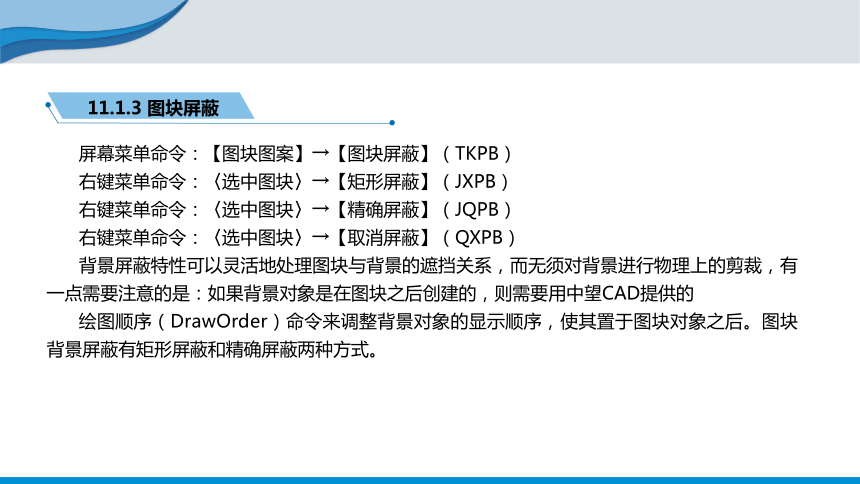

资源简介 (共24张PPT)项目11 图库图案《建筑CAD课程》目录Content11.1 图块管理11.2 图案项目11 图库图案图块的使用涉及到块定义和块参照,前者是可以重复使用的素材,后者是具体使用的实例。块定义的作用范围可以在一个图形文件内有效(简称内部图块),也可以对全部文件都有效(简称外部图块)。块参照有多种方式,最常见的就是块插入(INSERT)此外,还有外部参照,外部参照自动依赖于外部图块,即外部文件变化了,外部参照可以自动更新。任务11.1 图块管理使用【图库管理】工具可以调用图库管理系统的专用图库和通用图库里的各种图案及土块。右图显示的就是【图库管理】的窗口,该窗口包括菜单栏、工具栏、类别区、图块名称表和图块预览区,在该窗口的最下端为状态栏。在工具栏中提供了部分常用图库操作命令,鼠标移动到按钮上面会显示该按钮的功能。11.1.1 图库管理专用图库里面有:立面阳台、立面门窗、轮廓截面、线图案库、栏杆库、三维门窗、二维门窗、剖面门窗以及总图图块和快速图块;通用图库立面有:建筑图案、结构图案和室内图案三大类,其中我们在平面图绘制的时候经常用到的家具布置,其图案大都在室内图案大类里的家具小类里。如图所示。11.1.1 图库管理使用【图库管理】的方法非常简单,打开【图块图案】→【图库管理】窗口,按类别选中某个待编辑的图案,然后双击该图案,则【图案管理】对话框消失并弹出【图块参数】对话框,如图所示。接下来按命令行选项操作即可。11.1.1 图库管理屏幕菜单命令:【图块图案】→【图块转化】(TKZH)【图块转化】命令将中望CAD图块转化为建筑图块,使其具有建筑图块的特性。中望CAD图块和建筑图快在外观上完全相同,但建筑图块的突出特征是具有五个夹点,用户可以采用选中图块并查看夹点数目的办法判断其是否是建筑图块。如图所示。11.1.2 图块转化屏幕菜单命令:【图块图案】→【图块屏蔽】(TKPB)右键菜单命令:〈选中图块〉→【矩形屏蔽】(JXPB)右键菜单命令:〈选中图块〉→【精确屏蔽】(JQPB)右键菜单命令:〈选中图块〉→【取消屏蔽】(QXPB)背景屏蔽特性可以灵活地处理图块与背景的遮挡关系,而无须对背景进行物理上的剪裁,有一点需要注意的是:如果背景对象是在图块之后创建的,则需要用中望CAD提供的绘图顺序(DrawOrder)命令来调整背景对象的显示顺序,使其置于图块对象之后。图块背景屏蔽有矩形屏蔽和精确屏蔽两种方式。11.1.3 图块屏蔽1. 矩形屏蔽以图块包围合的长度X和宽度Y为矩形边界,对背景进行屏蔽。如图所示。11.1.3 图块屏蔽2. 精确屏蔽只对二维图块有效,以图块的轮廓为边界,对背景进行精确屏蔽。对于某些外形轮廓过于复杂或者制作不精细的图块而言,图块轮廓可能无法搜索出来,系统会给出提示。如图所示。3. 取消屏蔽对设置了屏蔽的图块取消其对背景的屏蔽。4. 屏蔽框开关系统缺省情况下在矩形屏蔽的边界处显示屏蔽框,控制屏蔽框的显示。11.1.3 图块屏蔽屏幕菜单命令:【图块图案】→【图块改层】(TKGC)本命令用于修改块定义的内部图层,以便能够区分图块不同部位的性质。图块内部往往包含不同的图层,在不分解图块的情况下无法更改这些图层,而在有些情况下需要改变图块内部的图层。操作步骤:1)用CAD【图层特性管理】新建准备采用的新图层“木质床头”。2) 打开一个准备改变内部图层的图块,比如准备将上图的“bar”改成“木质床头”。3)点取进入【图块改层】对话框。左侧为图块的原图层和修改后的新图层;右侧为可用的当前系统图层。未改动以前原图层和新图层名相同。4)选中一个原图层,如“bar”,然后在右侧系统图层中选一个系统图层,如“木质床头”,点击【更改】按钮使改变生效。11.1.4 图块改层5)与选中的原图层对应的同名新图层变成了系统图层,即“木质床头”。如图所示。特别提示:如果选中的图块有多个参照,则系统提示修改全部块参照或只修改当前块参照。如果选择后者,则系统复制一个新的块定义给选中的块参照使用。11.1.4 图块改层屏幕菜单命令:【图块图案】→【快速插块】(KSCK)本命令提供比图库管理更加便捷的插入图块方式,采用浮动对话框,多种图块来回切换操作时即换即插。11.1.5 快速插块请安装最新版本WPS软件观看此嵌入式微课视频目录Content11.2 图案11.1 图块管理项目7 创建屋顶屏幕菜单命令:【图块图案】→【图案管理】(TAGL)中望CAD建筑版软件提供的图案库,不仅包括了中望CAD的提供的基本图案,而且补充了建筑制图需要的许多常用图案,这些图案系统都有专门的标记,使得软件只管理这些符合中国建筑制图标准的图案,对于其他中望CAD的基本图案,系统自动过滤掉,不予理会。图案管理的界面和图库管理有很多相似之处,如图所示。11.2.1 图案管理1. 建立图案包括新建图案和重建图案两种操作,把用中望CAD图元表示的图案单元转化为图案样式并加入到图案库或替换图案库内的已有图案。操作步骤如下:1)先在屏幕上绘制准备入库的图形,图层及图形所处坐标位置和大小不限。构成图形的图元只限POINT、LINE、ARC和CIRCLE四种;2)按命令行提示输入图案名称,<回车>;3)按命令行提示,选定准备绘制成新图案的图形对象;4)选择图案基点,尽量选在一些有特征的点上,比如圆心或直线和弧的端点;5)确定基本图元的横向重复间距,可用光标点取两点确定间距,此间距指所选中的图案图形在水平方向上的重复排列间隔;6)同理,确定基本图元的竖向重复间距;7)等待系统生成过程,生成后在图案管理的最后位置可找到新建的图案。11.2.1 图案管理2. 修改图案比例调整图案样式的比例,以便和制图标准相适应。对于已有的图案,如果使用出图比例作为填充比例的时候,仍然与制图不适应的话,可以在此更改,即进行放大或缩小。3. 预览选项修改预览图片的显示尺寸和图案比例,不影响库内的图案。预览比例,一般取1,不需要更改,即相当于在纸面上预览。边界长和宽,是指预览的这些填充图案所采用的矩形边界大小。相当于为纸面上的一块填充区域。11.2.1 图案管理屏幕菜单命令:【图块图案】→【图案填充】(TATC)本命令可以取代中望CAD填充命令,调用中望CAD建筑版软件提供的图案资源对图中需要进行填充的区域进行图案填充。11.2.2 图案填充操作步骤:1)点取左侧图案预览图片进入图案管理对话框选择需要的图案;2)图案比例缺省为当前图档的当前比例,根据需要输入新值或接受缺省值;3)确定是否准备填充不闭合的区域;4)确定是否需要孤岛检测;5)如果需要,旋转图案的角度;6)根据命令行的提示,在图中选取准备填充的区域的组成图元。7)在填充区域上移动鼠标,系统动态显示图案填充范围和效果,满意后直接点取完成填充。11.2.2 图案填充右键菜单命令:〈选中图案〉→【图案加洞】(TAJD)右键菜单命令:〈选中图案〉→【图案消洞】(TAXD)这两个命令在已有的填充图案中添加或消除空洞,参考的边界或者按【圆形裁剪和多边形裁剪】,或者以【多段线和图块定边界】。11.2.3 图案编辑11.2.4 木纹填充屏幕菜单命令:【图块图案】→【木纹填充】(MWTC)木纹图案和其他图案的特征不一样,不适合用图案对象(HATCH)来表示。事实上,中望CAD建筑版软件使用具有木纹纹理的图形来剪切。操作步骤:1)根据命令行提示输入矩形边界或直接回车选取已有边界线。2)根据命令行提示选定一种木纹类型[横纹(H)/竖纹(S)/断纹(D)/自定义(Z)]。3)根据需要改变基点、旋转图案或缩放比例。4)点取插入位置。屏幕菜单命令:【图块图案】→【线图案】(XTA)中望CAD建筑版软件的线图案对象由路径排列对象来实现,通过对线图案单元沿着指定的路径生成路径排列对象。线图案的素材来自线图案库,它是一个专用的图库,其中存放着常用线图案的单元图块。11.2.5 线图案操作步骤:1)点取【绘制线图案】对话框的左侧图案图片进入线图案库,如图11-18,选择需要的线图案。2)确定图案的填充宽度,为图中的实际尺寸。3)确定图案的生成基点,以预览图案的上中下位置作参考。4)按动态选点方式输入线图案的路径。5)或选择已有曲线(LINE、PLINE或ARC)作为路径,系统支持动态观察基点对齐的位置,可以在上中下之间切换,回车确定。6)在图中【选线】作路径参考线时,图案与路径线的对齐关系与路径线的绘制方向有关,下图给出了路径绘制方向与基点对齐的几种关系实例。7)当弧线ARC作路径时,基点在上,图案基点与弧线对齐且图案始终置于弧线外侧,基点在下,图案基点与弧线对齐且图案始终置于弧线内侧。11.2.5 线图案 展开更多...... 收起↑ 资源预览
