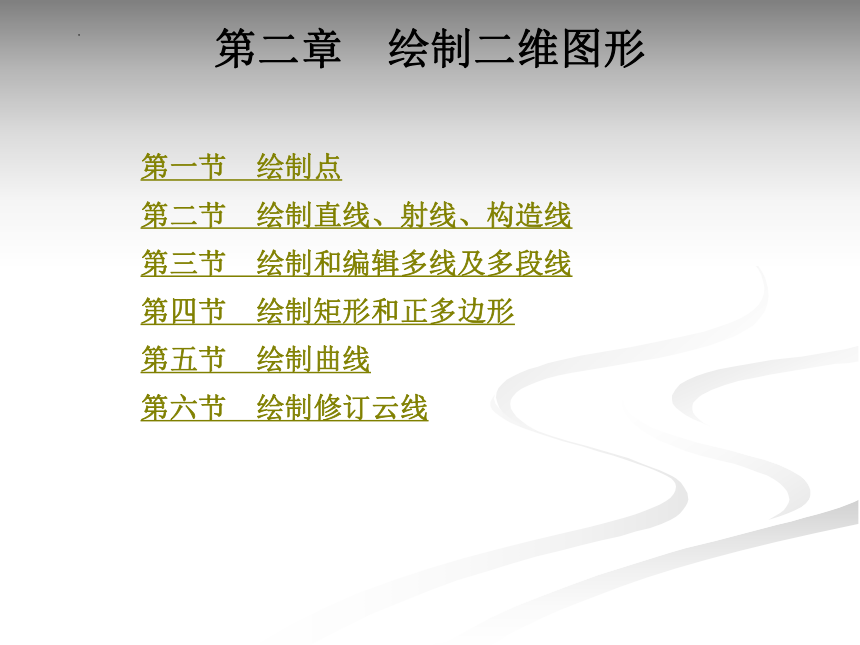

第二章 绘制二维图形
第一节 绘制点
第二节 绘制直线、射线、构造线
第三节 绘制和编辑多线及多段线
第四节 绘制矩形和正多边形
第五节 绘制曲线
第六节 绘制修订云线

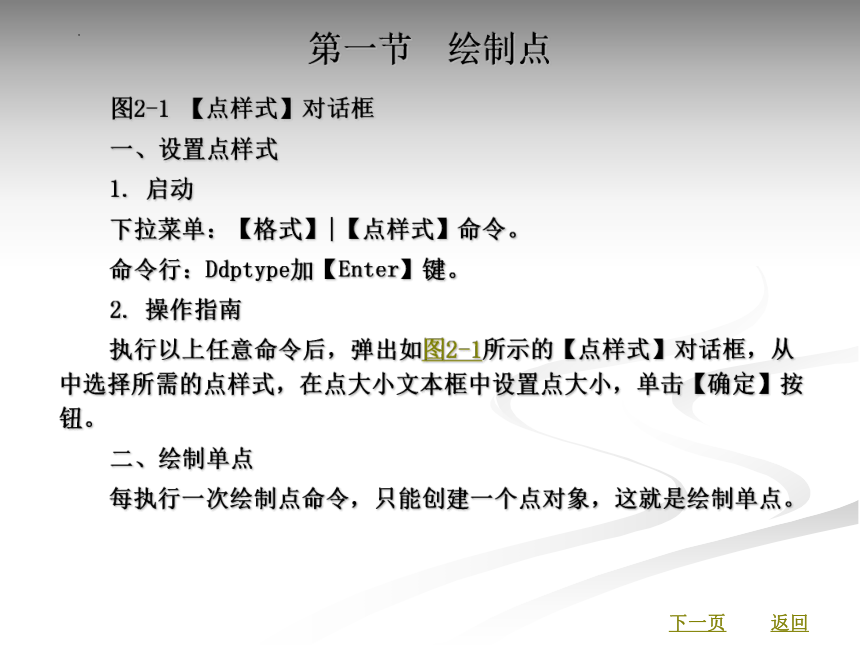

图2-1 【点样式】对话框
一、设置点样式
1. 启动
下拉菜单：【格式】|【点样式】命令。
命令行：Ddptype加【Enter】键。
2. 操作指南
执行以上任意命令后，弹出如图2-1所示的【点样式】对话框，从中选择所需的点样式，在点大小文本框中设置点大小，单击【确定】按钮。
二、绘制单点
每执行一次绘制点命令，只能创建一个点对象，这就是绘制单点。
第一节 绘制点
下一页
返回

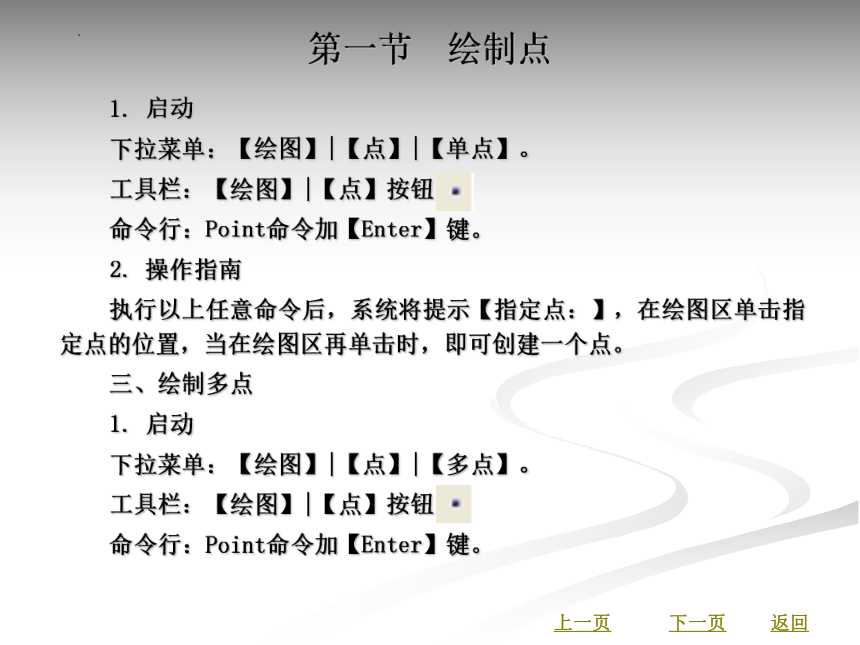

1. 启动
下拉菜单：【绘图】|【点】|【单点】。
工具栏：【绘图】|【点】按钮。
命令行：Point命令加【Enter】键。
2. 操作指南
执行以上任意命令后，系统将提示【指定点：】，在绘图区单击指定点的位置，当在绘图区再单击时，即可创建一个点。
三、绘制多点
1. 启动
下拉菜单：【绘图】|【点】|【多点】。
工具栏：【绘图】|【点】按钮。
命令行：Point命令加【Enter】键。
第一节 绘制点
上一页
下一页
返回

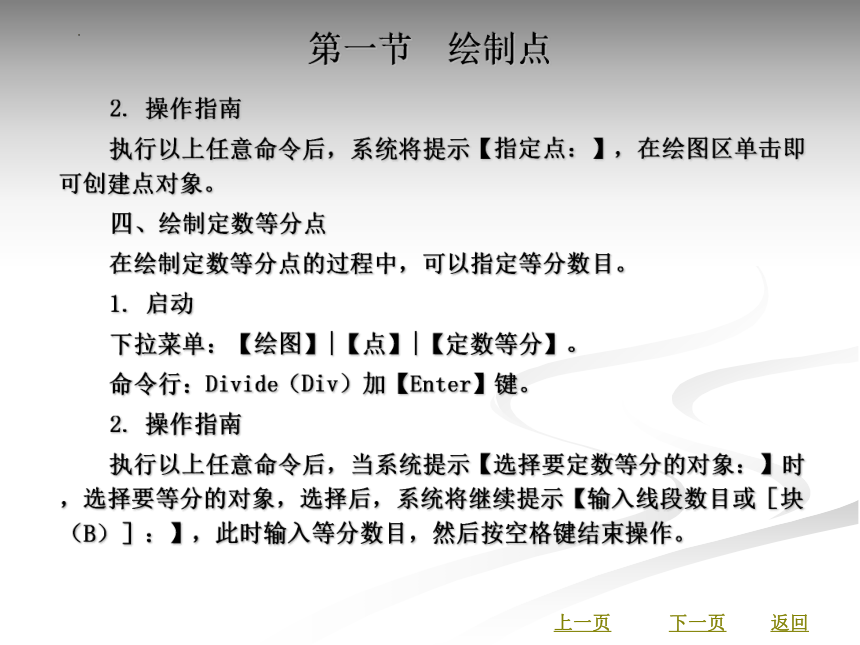

2. 操作指南
执行以上任意命令后，系统将提示【指定点：】，在绘图区单击即可创建点对象。
四、绘制定数等分点
在绘制定数等分点的过程中，可以指定等分数目。
1. 启动
下拉菜单：【绘图】|【点】|【定数等分】。
命令行：Divide（Div）加【Enter】键。
2. 操作指南
执行以上任意命令后，当系统提示【选择要定数等分的对象：】时，选择要等分的对象，选择后，系统将继续提示【输入线段数目或［块（B）］：】，此时输入等分数目，然后按空格键结束操作。
第一节 绘制点
上一页
下一页
返回

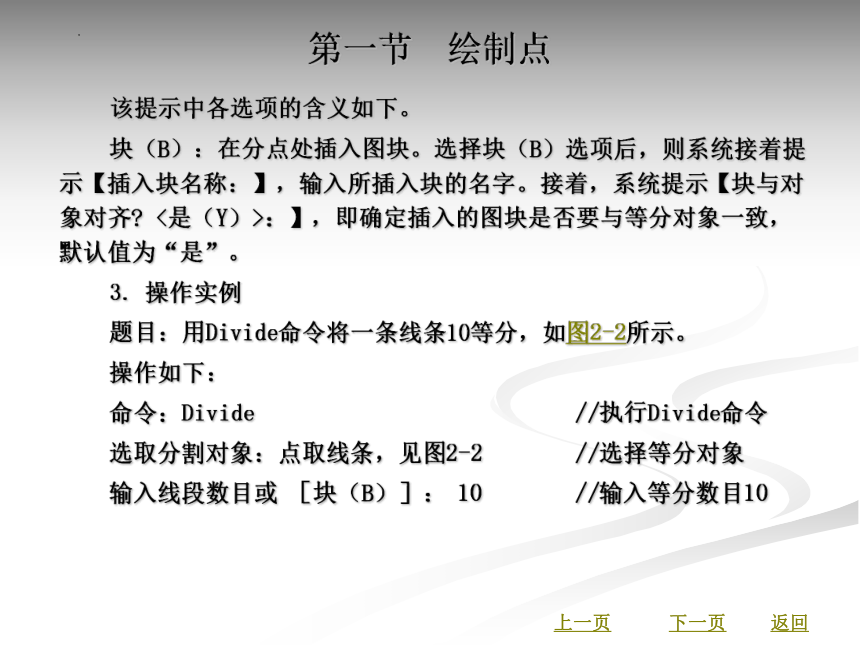

该提示中各选项的含义如下。
块（B）：在分点处插入图块。选择块（B）选项后，则系统接着提示【插入块名称：】，输入所插入块的名字。接着，系统提示【块与对象对齐 <是（Y）>：】，即确定插入的图块是否要与等分对象一致，默认值为“是”。
3. 操作实例
题目：用Divide命令将一条线条10等分，如图2-2所示。
操作如下：
命令：Divide //执行Divide命令
选取分割对象：点取线条，见图2-2 //选择等分对象
输入线段数目或 ［块（B）］： 10 //输入等分数目10
第一节 绘制点
上一页
下一页
返回

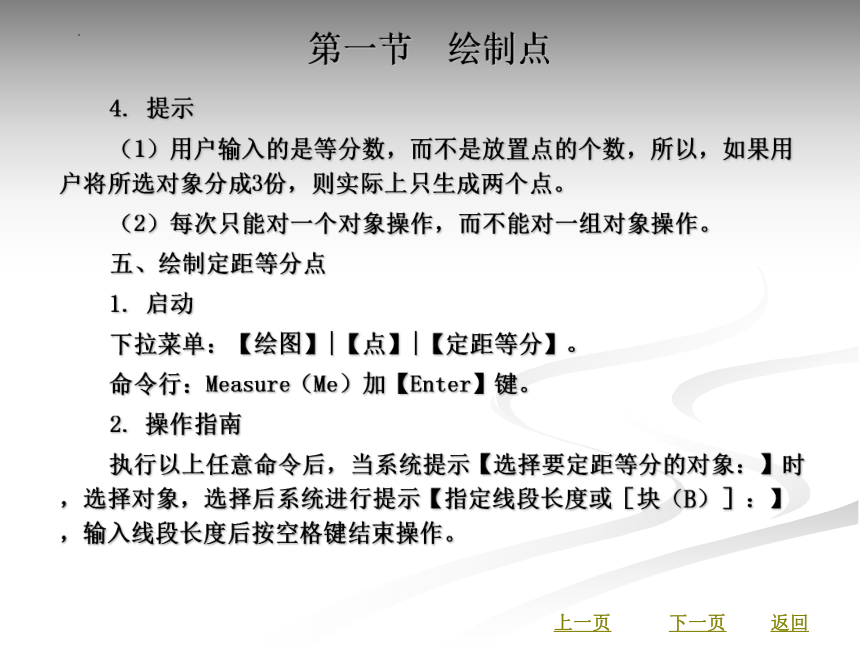

4. 提示
（1）用户输入的是等分数，而不是放置点的个数，所以，如果用户将所选对象分成3份，则实际上只生成两个点。
（2）每次只能对一个对象操作，而不能对一组对象操作。
五、绘制定距等分点
1. 启动
下拉菜单：【绘图】|【点】|【定距等分】。
命令行：Measure（Me）加【Enter】键。
2. 操作指南
执行以上任意命令后，当系统提示【选择要定距等分的对象：】时，选择对象，选择后系统进行提示【指定线段长度或［块（B）］：】，输入线段长度后按空格键结束操作。
第一节 绘制点
上一页
下一页
返回

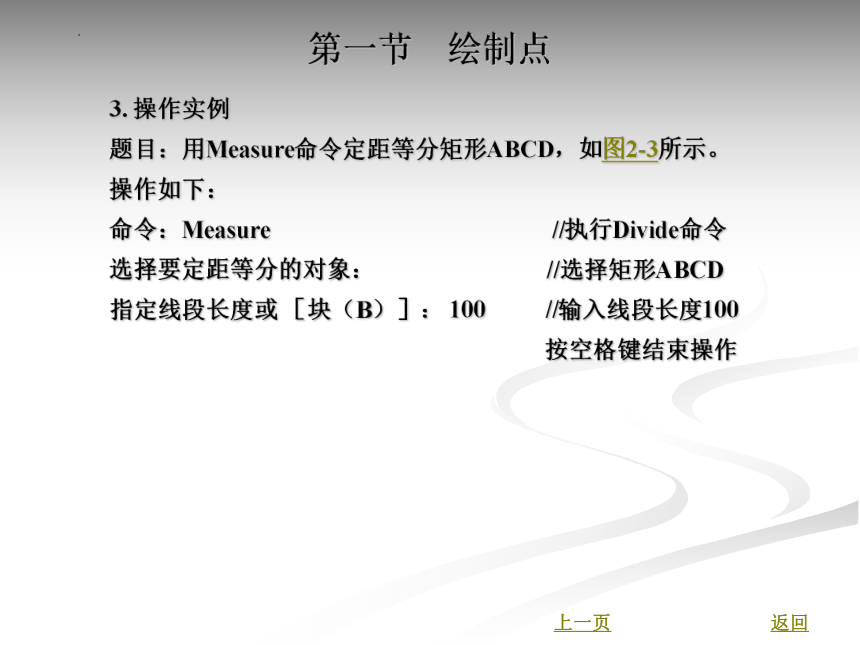

3. 操作实例
题目：用Measure命令定距等分矩形ABCD，如图2-3所示。
操作如下：
命令：Measure //执行Divide命令
选择要定距等分的对象： //选择矩形ABCD
指定线段长度或 ［块（B）］： 100 //输入线段长度100
按空格键结束操作
第一节 绘制点
上一页
返回

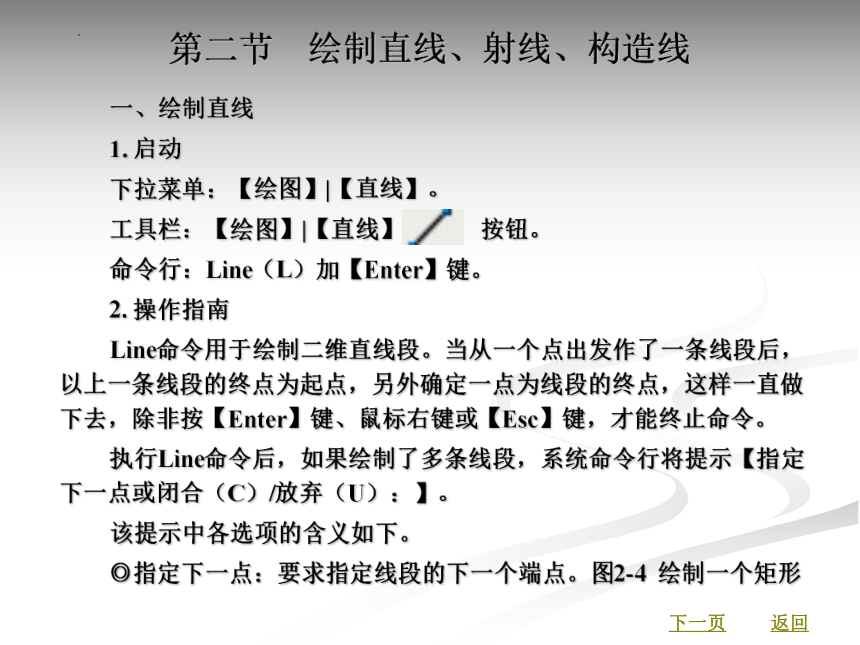

一、绘制直线
1. 启动
下拉菜单：【绘图】|【直线】。
工具栏：【绘图】|【直线】 按钮。
命令行：Line（L）加【Enter】键。
2. 操作指南
Line命令用于绘制二维直线段。当从一个点出发作了一条线段后，以上一条线段的终点为起点，另外确定一点为线段的终点，这样一直做下去，除非按【Enter】键、鼠标右键或【Esc】键，才能终止命令。
执行Line命令后，如果绘制了多条线段，系统命令行将提示【指定下一点或闭合（C）/放弃（U）：】。
该提示中各选项的含义如下。
◎指定下一点：要求指定线段的下一个端点。图2-4 绘制一个矩形
第二节 绘制直线、射线、构造线
下一页
返回

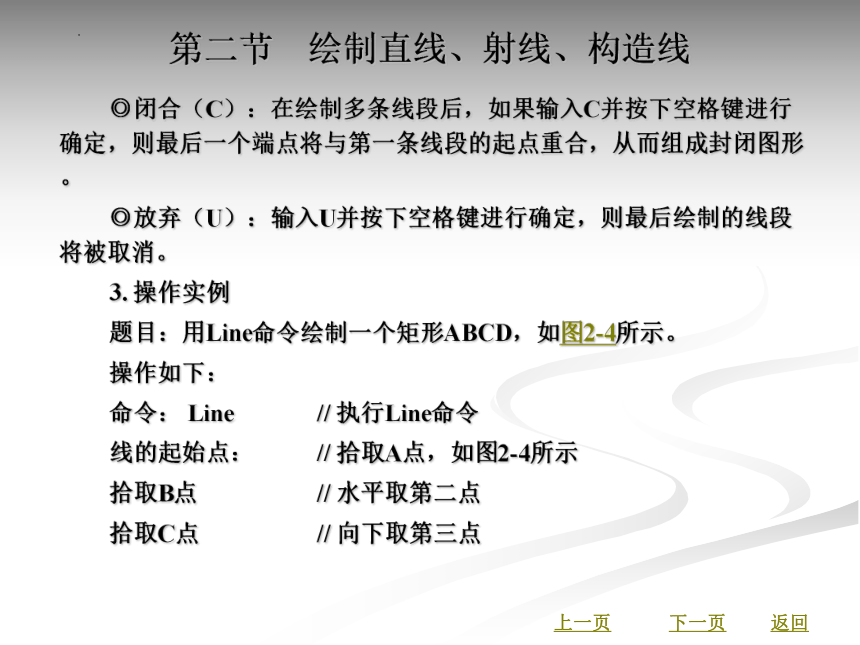

◎闭合（C）：在绘制多条线段后，如果输入C并按下空格键进行确定，则最后一个端点将与第一条线段的起点重合，从而组成封闭图形。
◎放弃（U）：输入U并按下空格键进行确定，则最后绘制的线段将被取消。
3. 操作实例
题目：用Line命令绘制一个矩形ABCD，如图2-4所示。
操作如下：
命令： Line // 执行Line命令
线的起始点： // 拾取A点，如图2-4所示
拾取B点 // 水平取第二点
拾取C点 // 向下取第三点
第二节 绘制直线、射线、构造线
上一页
下一页
返回
拾取D点 // 向左取第四点
// D点与最初起点A连线形成闭合

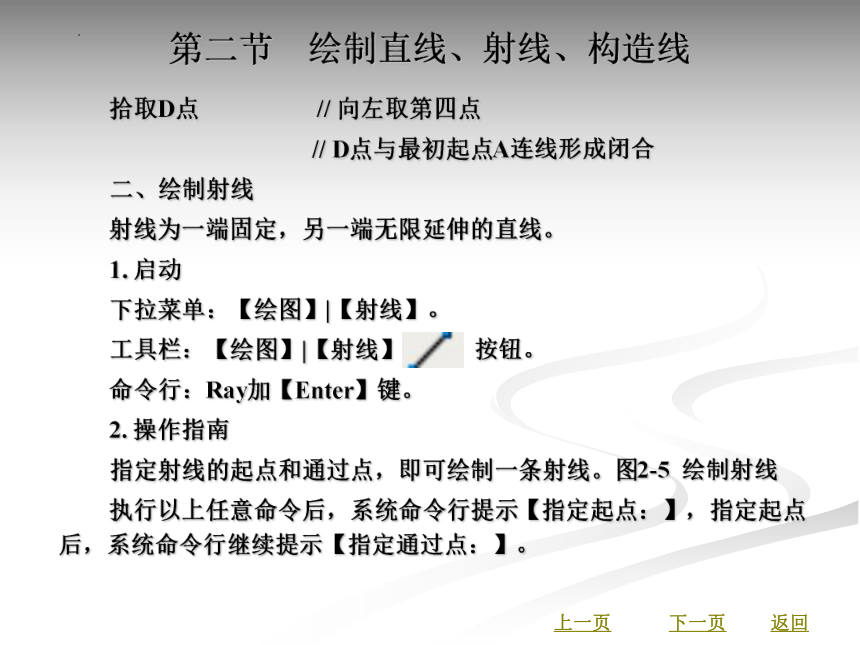

二、绘制射线
射线为一端固定，另一端无限延伸的直线。
1. 启动
下拉菜单：【绘图】|【射线】。
工具栏：【绘图】|【射线】 按钮。
命令行：Ray加【Enter】键。
2. 操作指南
指定射线的起点和通过点，即可绘制一条射线。图2-5 绘制射线
执行以上任意命令后，系统命令行提示【指定起点：】，指定起点后，系统命令行继续提示【指定通过点：】。
第二节 绘制直线、射线、构造线
上一页
下一页
返回

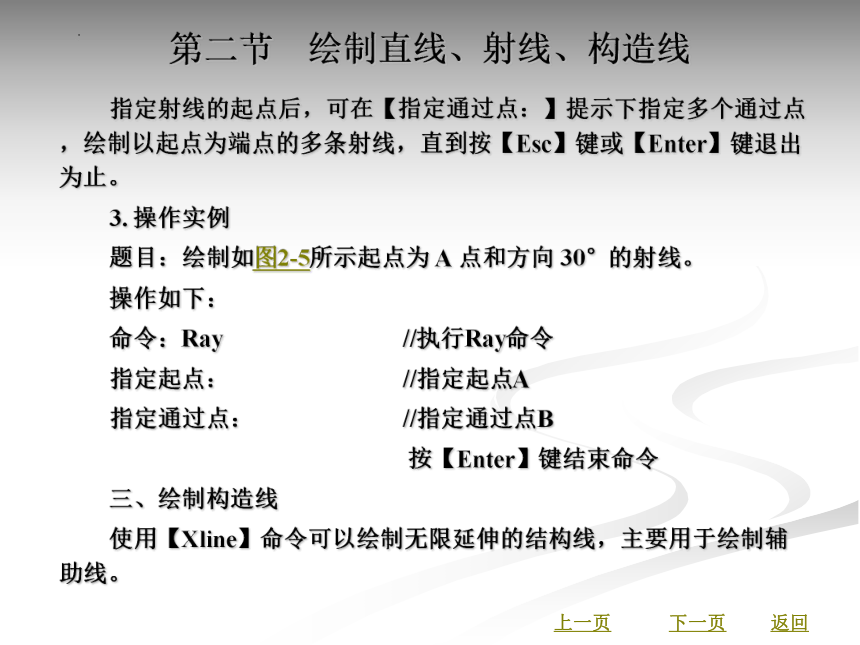

指定射线的起点后，可在【指定通过点：】提示下指定多个通过点，绘制以起点为端点的多条射线，直到按【Esc】键或【Enter】键退出为止。
3. 操作实例
题目：绘制如图2-5所示起点为 A 点和方向 30°的射线。
操作如下：
命令：Ray //执行Ray命令
指定起点： //指定起点A
指定通过点： //指定通过点B
按【Enter】键结束命令
三、绘制构造线
使用【Xline】命令可以绘制无限延伸的结构线，主要用于绘制辅助线。
第二节 绘制直线、射线、构造线
上一页
下一页
返回

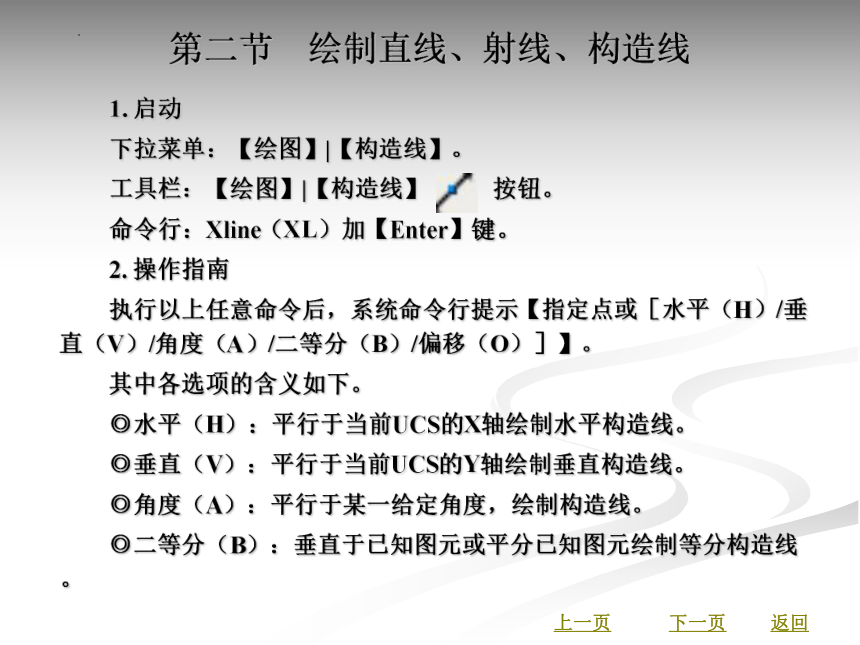

1. 启动
下拉菜单：【绘图】|【构造线】。
工具栏：【绘图】|【构造线】 按钮。
命令行：Xline（XL）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【指定点或［水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）］】。
其中各选项的含义如下。
◎水平（H）：平行于当前UCS的X轴绘制水平构造线。
◎垂直（V）：平行于当前UCS的Y轴绘制垂直构造线。
◎角度（A）：平行于某一给定角度，绘制构造线。
◎二等分（B）：垂直于已知图元或平分已知图元绘制等分构造线。
第二节 绘制直线、射线、构造线
上一页
下一页
返回
◎偏移（O）：平行于已知图元绘制平行构造线。
3. 操作实例
用Xline命令绘制已知三角形的角平分线，如图2-6所示。
操作如下：
命令:Xline // 执行Xline命令
指定点或［水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)］
// 绘制三角形的角平分线
对象(E)/<顶点>: // 打开对象捕捉
对象(E)/<顶点>:鼠标捕捉顶点C，如图2-6所示
// 鼠标捕捉顶点C
平分角起点: 鼠标捕捉起点B，如图2-6所示
// 鼠标捕捉起点B
第二节 绘制直线、射线、构造线
上一页
下一页
返回
平分角终点: 鼠标捕捉终点A，如图2-6所示
// 鼠标捕捉终点A
平分角终点: // 按【Enter】键结束命令
第二节 绘制直线、射线、构造线
上一页
返回
一、绘制和编辑多线
（一）绘制多线
绘制多线时，首先选择多线的样式，也可以指定一个比例因子和对正方式。通过给当前的多线样式提供一个比例因子，可以控制多线的全部宽度。
1. 启动
下拉菜单：【绘图】|【多线】。
命令行：Mline（ML）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD，指定起点或对正（J）/ 比例（S）/样式（ST）：】。
第三节 绘制和编辑多线及多段线
下一页
返回
在绘制多线的过程中，选择［对正（J）］选项后，系统将继续提示【输入对正类型［上（T）/无（Z）/下（B）］<下>：】，
3. 创建多线样式
下拉菜单：【格式】|【多线样式】，打开【多线样式】对话框，如图2-7所示，可以创建多线样式。在该对话框中，【样式】列表框中列出了现有的多线样式名称，【说明】和【预览】框中将显示【样式】栏中选择多线样式的信息。其他选项的意义如下所示。
单击【加载】按钮，打开【加载多线样式】对话框，如图2-8所示。可以从中选取多线样式并将其加载到当前图形中；也可以单击【文件】按钮，打开【从文件加载多线样式】对话框，选择多线样式文件。默认情况下，AutoCAD 2008提供的多线样式文件为acad.mln。
在【创建新的多线样式】对话框中单击【继续】按钮，将打开【新建多线样式：图形】对话框，可以创建新多线样式的封口、填充、元素特性等内容，如图2-9所示。
第三节 绘制和编辑多线及多段线
上一页
下一页
返回
（二）编辑多线
使用多线编辑命令可以修改两条或多条多线的交点及封口样式。多线编辑命令提供的工具用于处理交点（十字形或T字形）、添加与删除顶点、剪切与接合多线。
1. 启动
单击菜单【修改】|【对象】|【多线】，AutoCAD将显示【多线编辑工具】对话框，如图2-10所示。
2. 操作指南
【多线编辑工具】对话框中的第一列用于处理十字交叉的多线；第二列用于处理T形相交的多线；第三列用于处理多线的拐角处或添加与删除顶点；第四列用于剪切或接合多线。
3. 操作实例
题目：绘制如图2-11所示的人行道平面图。
第三节 绘制和编辑多线及多段线
上一页
下一页
返回
操作如下：
（1）命令： _mline //执行mline
当前设置: 对正 = 上,比例 = 200.00,样式 = STANDARD
指定起点或 ［对正(J)/比例(S)/样式(ST)］: s //输入s
输入多线比例 <200.00>: 200 //输入多线比例200
当前设置: 对正 = 上,比例 = 200.00,样式 = STANDARD
指定起点或 ［对正(J)/比例(S)/样式(ST)］:
//在绘图窗口任意处单击,确定多线的起点
指定下一点: //@1200,0
指定下一点或 ［放弃(U)］: //按【Enter】键结束命令
（2）使用同样的方法，绘制另一条与多线A垂直、长度为600的多线B，并且以多线A的中点为起点，如图2-11（a）所示。
第三节 绘制和编辑多线及多段线
上一页
下一页
返回
（3）命令： _mledit
选择第一条多线： //选择多线B
选择第二条多线： //选择多线A
选择第一条多线 或 ［放弃（U）］： //按【Enter】键结束命令
二、绘制和编辑多段线
（一）绘制多段线
1. 启动
下拉菜单：【绘图】|【多段线】。
工具栏：【绘图】|【多段线】 按钮。
命令行：Pline（PL）加【Enter】键。
第三节 绘制和编辑多线及多段线
上一页
下一页
返回
2. 操作指南
执行以上任意命令后，系统命令行提示【指定起点：】，输入起点，系统继续提示【指定下一个点或［圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）］：】，指定多段线第二点或选择方括号内的某一选项后，系统继续提示【指定下一点或 ［圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）］：】。
当用户选择A选项时，AutoCAD提供众多的选项供用户选择，系统继续提示：［角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）］。
3. 操作实例
题目：用PL命令画箭头，如图2-12所示。
第三节 绘制和编辑多线及多段线
上一页
下一页
返回
操作如下：
命令: Pline //执行命令Pline
指定起点: //输入起点
当前线宽为 20.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
w //输入宽度w
指定起点宽度 <20.0000>: 20 //输入起点宽度20
指定端点宽度 <20.0000>: 20 //输入端点宽度20
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)
/宽度(W)]: //按空格键结束命令
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)
/放弃(U)/宽度(W)]: w //输入宽度w
第三节 绘制和编辑多线及多段线
上一页
下一页
返回
指定起点宽度 <20.0000>: 40 //输入起点宽度40
指定端点宽度 <40.0000>: 0 //输入端点宽度0
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)
/长度(L)/放弃(U)/宽度(W)]: //指定箭头的顶点
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)
/长度(L)/放弃(U)/宽度(W)]: //按空格键结束命令
（二）编辑多段线
在AutoCAD 2008中，可以一次编辑一条或多条多段线。
1. 启动
下拉菜单：【修改】|【对象】|【多段线】。
第三节 绘制和编辑多线及多段线
上一页
下一页
返回
2. 操作指南
如果只选择一条多段线，命令行提示【输入选项［闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/放弃（U）］：】；如果选择多条多段线，命令行提示【输入选项［闭合（C）/打开（O）/合并（J）/宽度（W）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/放弃（U）］：】。
当用户选择E选项时，AutoCAD提供众多的选项供用户选择。其提示为【输入顶点编辑选项［下一个（N）/上一个（P）/打断（B）/插入（I）/移动（M）/重生成（R）/拉直（S）/切向（T）/宽度（W）/退出（X）］ ：】。
第三节 绘制和编辑多线及多段线
上一页
下一页
返回
3. 操作实例
题目：用Pedit多段线命令拟合如图2-13（a）所示的图形，结果如图2-13（b）所示。
操作如下：
_pedit 选择多段线或 [多条(M)]:
//选择如图2-13（a）所示的多段线
输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)
/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]: f
//输入f，按空格键
输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)
/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]:
//按空格键结束命令
第三节 绘制和编辑多线及多段线
上一页
返回
一、绘制矩形
1. 启动
下拉菜单：【绘图】|【矩形】。
工具栏：【绘图】|【矩形】 按钮。
命令行：Rectang（REC）加【Enter】键。
2. 操作指南
使用矩形命令可以创建矩形形状的闭合多线段，可以指定长度、宽度、面积和旋转参数，还可以控制矩形上角点的类型（圆角、倒角或直角）。
执行以上任意命令后，系统命令行提示【指定第一个角点或倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W），指定第一个角点后，系统继续提示：指定另一个角点或 ［面积（A）/尺寸（D）/旋转（R）］：】。
第四节 绘制矩形和正多边形
下一页
返回
3. 操作实例
题目：以指定尺寸方式绘制矩形，如图2-14所示。
以指定尺寸方式绘制矩形，适合在已知矩形的长度和宽度时使用。
操作如下：
命令:rectang //执行rectang命令
指定第一个角点或 [倒角(C)/标高(E)
/圆角(F)/厚度(T)/宽度(W)]: //指定第一个角点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:d
//输入d并按空格键
指定矩形的长度 <10.0000>: 50 //输入矩形的长度50并按空格键
指定矩形的宽度 <10.0000>: 40 //输入矩形的宽度40并按空格键
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
//指定矩形另一个角点的方向，在相应的方向上单击即可
第四节 绘制矩形和正多边形
上一页
下一页
返回
二、绘制正多边形
1. 启动
下拉菜单：【绘图】|【正多边形】。
工具栏：【绘图】|【正多边形】 按钮。
命令行：Polygon（POL）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【输入边的数目 <4>】，输入边数后，系统继续提示【指定正多边形的中心点或 ［边（E）］】，指定正多边形的中心点后，系统继续提示【输入选项【内接于圆（I）/外切于圆（C）】】。
绘制正八边形
第四节 绘制矩形和正多边形
上一页
下一页
返回
3. 操作实例
题目：绘制如图2-15所示的正八边形。
操作如下：
命令: polygon //执行命令polygon
输入边的数目 <4>:8 //指定所要绘制的多边形数目
指定正多边形的中心点或 [边(E)]: //在绘图区单击一点作为中心点
输入选项 [内接于圆(I)/外切于圆(C)] : //单击选项或按空格键使用默认选项
指定圆的半经:60 //指定圆的半径并按空格键
第四节 绘制矩形和正多边形
上一页
返回
一、绘制圆弧
1. 启动
下拉菜单：【绘图】|【圆弧】。
工具栏：【绘图】|【圆弧】 按钮。
命令行：Arc（A）加【Enter】键。
2. 操作指南
在AutoCAD 2008中，提供了 10 种画圆弧的方式，可以基于圆心、半径、弦长、包含角或方向的各种组合等参数绘制圆弧，如图2-16所示。
3. 操作实例
题目：用Arc命令绘制如图2-17所示的图形。
操作如下：
命令Line //执行Line命令
指定第一点: //指定A点
指定下一点或 [放弃(U)]: //指定B点
第五节 绘制曲线
下一页
返回
指定下一点或 [放弃(U)]: //按【Enter】键结束命令
命令Arc //执行Arc命令
指定圆弧的起点或 [圆心(C)]: //指定B点
指定圆弧的第二个点或 [圆心(C)/端点(E)]: c //输入c
指定圆弧的端点: //指定c点
命令Arc //执行Arc命令
指定圆弧的第二个点或 [圆心(C)/端点(E)]: c //输入c
指定圆弧的圆心: //指定E点
指定圆弧的端点或 [角度(A)/弦长(L)]: a //输入a
指定包含角: -210
//输入 210并按【Enter】键结束命令
第五节 绘制曲线
上一页
下一页
返回
二、绘制圆
1. 启动
下拉菜单：【绘图】|【圆】。
工具栏：【绘图】|【圆】 按钮。
命令行：Circle（C）加【Enter】键。
2. 操作指南
在AutoCAD 2008中，提供了6 种画圆的方式，如图2-18所示。这些绘圆的方式都要输入相应的参数。图2-18 圆的下拉菜单
执行以上任意命令后，系统命令行提示【三点（3P）/两点（2P）/相切、相切、半径（T）】，当直接输入一个点的坐标后，系统继续提示【输入圆的直径D或半径R】。
用Circle命令绘制圆的方法具体介绍如图2-19所示。
方法1：圆心半径法。用户指定圆心坐标和圆的半径值即可确定一个圆。
第五节 绘制曲线
上一页
下一页
返回
方法2：圆心直径法。与方法1类似，指定圆心坐标和圆的直径即可确定一个圆。
方法3：三点（3P）法。只要用户指定圆上任意三个点即可确定一个圆。
方法4：两点（2P）法。用户指定圆的任意一条直径的两个端点即可确定一个圆。
方法5：相切、相切、半径法。用户需要先选择两个与圆相切的图形对象，然后再指定圆的半径，从而确定一个圆。
方法6：相切、相切、相切法。用户需选择三个与圆相切的图形对象来确定一个圆。
3. 操作实例
题目一：绘制半径为80的圆，如图2-20所示。
第五节 绘制曲线
上一页
下一页
返回
操作如下：
命令：Circle //执行Circle 命令
指定圆的圆心或 ［三点（3P）/两点（2P）/相切、相切、半径（T）］： //指定圆心的位置
指定圆的半径或 ［直径（D）］ <0.0000>： //输入圆的半径80
题目二：绘制外接于正六边形的圆，如图2-21所示。
操作如下：
命令:Circle //执行Circle 命令
指定圆的圆心或[三点(3P)/两点(2P)/相切 相切 半径(T)]:
//输入3P并按空格键确定
指定圆上的第一个点: //捕捉正六边形的一个顶点
指定圆上的第二个点: //捕捉正六边形的第二个点
指定圆上的第三个点: //捕捉正六边形的第三个点并
按空格键结束命令
第五节 绘制曲线
上一页
下一页
返回
三、绘制圆环
1. 启动
下拉菜单：【绘图】|【圆】。
命令行：Donut（DO）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【指定圆环的内径 <0.5000>：】，输入圆环体内径后，系统继续提示【指定圆环的外径 <1.0000>：】，输入圆环体外径后，系统继续提示【圆环体中心：】，输入圆环体中心后，圆环体确定。
3. 操作实例
题目：用Donut命令绘制如图2-22所示图形。
操作如下：
命令：Donut //执行Donut命令
指定圆环的内径 <0.5000>：30 //输入圆环体内径30
指定圆环的外径 <1.0000>：60 //输入圆环体内径60
第五节 绘制曲线
上一页
下一页
返回
指定圆环的中心点或 <退出>： //指定圆环中心的位置，按【
Enter】键结束命令
四、绘制与编辑样条曲线
（一）绘制样条曲线
1. 启动
下拉菜单：【绘图】|【样条曲线】。
工具栏：【绘图】|【样条曲线】 按钮。
命令行：Spline（SPL）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【指定第一个点或 ［对象（O）］：】，直接点取一点，系统继续提示【指定第一个点或 ［对象（O）］：】，点取第二点后，系统继续提示【指定下一点或［闭合（C）/拟合公差（F）］ <起点切向>：】，指定起点切向后，系统提示【指定端点切向：】。
第五节 绘制曲线
上一页
下一页
返回
3. 操作实例
题目：用Spline命令绘制如图2-23所示流线型样条曲线。
操作如下：
命令:Spline //执行Spline命令
样条第一点:拾取点A //指定样条曲线上的一点
第二点: 拾取点B //指定样条曲线上的一点
闭合(C)/拟合公差(F)/<下一点>:点取点C
//指定样条曲线上的一点
闭合(C)/拟合公差(F)/<下一点>:点取点D
//指定样条曲线上的一点
闭合(C)/拟合公差(F)/<下一点>:点取点E
//指定样条曲线上的一点
闭合(C)/拟合公差(F)/<下一点>: //按【Enter】键
选取起始切点: 拾取点F //指定起点的切线方向AF
第五节 绘制曲线
上一页
下一页
返回
终点相切: 拾取点G //指定终点的切线方向EG
命令: //结束命令
（二）编辑样条曲线
要使用该命令，可以选择【修改】|【对象】|【样条曲线】命令Splinedit，或者在【修改Ⅱ】工具栏中单击【编辑样条曲线】按钮。样条曲线编辑命令是一个单对象编辑命令，一次只能编辑一个样条曲线对象。执行该命令并选择需要编辑的样条曲线后，在曲线周围将显示控制点，同时命令行显示如下提示信息。
输入选项 [拟合数据(F)/闭合(C)/移动顶点(M)/精度(R)/反转(E)/放弃(U)]:
可以选择某一编辑选项来编辑样条曲线。
第五节 绘制曲线
上一页
下一页
返回
五、绘制定椭圆
1. 启动
下拉菜单：【绘图】|【椭圆】。
工具栏：【绘图】|【椭圆】 按钮。
命令行：Ellipse（EL）加【Enter】键。
2. 操作指南
绘制椭圆有如下方法。
中心点（Center）法：分别指定椭圆的中心点、第一条轴的一个端点和第二条轴的一个端点来绘制椭圆。
轴（Axis）、端点（End）法：先指定两个点来确定椭圆的一条轴，再指定另一条轴的端点（或半径）来绘图椭圆。
执行以上任意命令后，系统命令行提示【指定椭圆的轴端点或［圆弧（A）/中心点（C）］：】，可以指定一点或选择一个选项。当指定一点后，系统提示【指定轴的另一个端点：】，这样两点决定椭圆的一个轴；
第五节 绘制曲线
上一页
下一页
返回
然后系统提示【指定另一条半轴长度或［旋转（R）］：】，这时可以输入长度值，系统由第一点和第三点之间的距离决定椭圆另一轴的长度。
3. 操作实例
题目：用中心轴椭圆方式绘制如图2-24所示的椭圆。
操作如下：
命令:Ellipse //执行命令Ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: //指定点C
指定轴的另一个端点: //指定点B
指定另一条半轴长度或 [旋转(R)]: 50
//输入另一条半轴长度50，按【Enter】键结束命令
第五节 绘制曲线
上一页
下一页
返回
六、绘制定椭圆弧
1. 启动
下拉菜单：【绘图】|【椭圆】|【圆弧】。
工具栏：【绘图】|【椭圆弧】 按钮。
命令行：Ellipse（EL）加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【指定椭圆弧的轴端点或［中心点（C）］：】，可以指定一点或选择一个选项。当指定一点后，系统提示【指定轴的另一个端点：】，这样两点决定椭圆弧的一个轴；然后系统提示【指定另一条半轴长度或 ［旋转（R）］：】，这时可以键入长度值或指定第三点，系统根据第一点和第三点之间的距离决定椭圆弧另一轴的长度。
3. 操作实例
题目：绘制起始角为45°、终止角为250°的椭圆弧，如图2-25所示。
第五节 绘制曲线
上一页
下一页
返回
操作如下：
命令:Ellipse // 绘制椭圆弧
指定椭圆弧的轴端点或 [中心点(C)]: E // 指定椭圆的中心
指定轴的另一个端点:F // 指定轴的终点
指定另一条半轴长度或 [旋转(R)]: 点取点G
// 指定椭圆第二轴的端点
旋转(R)/<其他轴>:点取点G // 输入弧的起始角度
指定起始角度或 [参数(P)]: 45° // 输入弧的起始角度
指定终止角度或 [参数(P)/包含角度(I)]:250°
// 输入弧的终止角度，按【Enter】键结束命令
第五节 绘制曲线
上一页
返回
1. 启动
下拉菜单：【绘图】|【修订云线】。
工具栏：【绘图】|【修订云线】 按钮。
命令行：Revcloud加【Enter】键。
2. 操作指南
执行以上任意命令后，系统命令行提示【指定起点或［弧长（A）/对象（O）］：】，输入A并按空格键进行确定，然后根据提示设置最小弧长和最大弧长。当系统命令行提示【指定起点或［弧长（A）/对象（O）/样式（S）］ <对象>：】时，单击并拖动鼠标即可创建出修订云线图形。
3. 操作实例
题目：用Revcloud命令绘制如图2-26所示图形。
第六节 绘制修订云线
下一页
返回
操作如下：
命令:Revcloud //执行Revcloud命令
指定起点或 [弧长(A)/对象(O)] <对象>:a //输入a
指定最小弧长<10.000000>: 15 //输入最小弧长15
指定最大弧长<10.000000>: 15 //输入最大弧长15
指定起点或 [对象(O)] <对象>: //单击开始点
沿云线路径引导十字光标… //鼠标在屏幕上画一个三角形
完成的树冠如图2-26所示
绘制反转方向云线，其具体操作如下:
指定起点或 [对象(O)] <对象>: //指定起点并按【Enter】键
Select entity:选择树冠
反转方向 是(Y)/否(N)/<否(N)>: y //输入y
修订云线完成，结果如图2-27所示。
第六节 绘制修订云线
上一页
返回
图2-1
返回
图2-2
返回
图2-3
返回
图2-4
返回
图2-5
返回
图2-6
返回
图2-7
返回
图2-8
返回
图2-9
返回
图2-10
返回
图2-11
返回
（a）绘制多线；（b）绘制人行道
图2-12
返回
图2-13
返回
图2-14
返回
图2-15
返回
图2-16
返回
图2-17
返回
图2-18
返回
图2-19
返回
图2-20
返回
图2-21
返回
图2-22
返回
图2-23
返回
图2-24
返回
图2-25
返回
图2-26
返回
图2-27
返回
