2.1.1 建筑施工图的组成
2.1.2 建筑工程图纸的编排顺序
2.1.3 建筑施工图的图示内容
2.1.4 建筑施工图的读图要点
2.1.5 建筑施工图的绘制要求

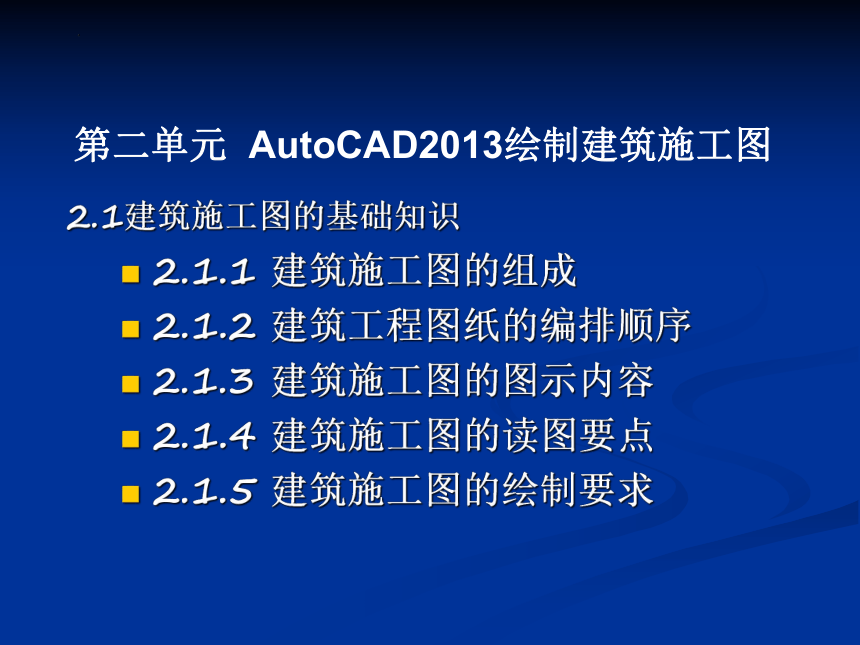

第二单元 AutoCAD2013绘制建筑施工图
2.1建筑施工图的基础知识

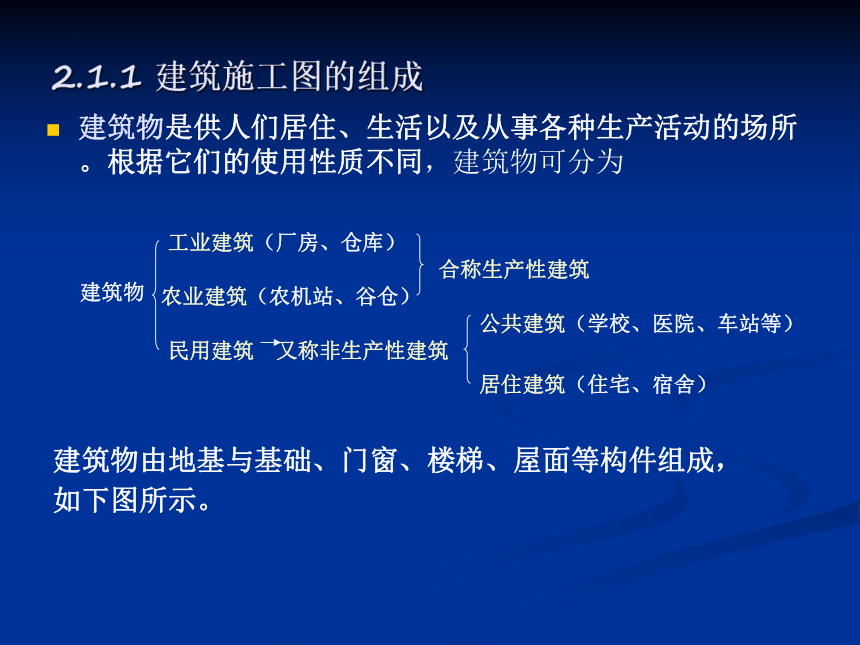

2.1.1 建筑施工图的组成
建筑物是供人们居住、生活以及从事各种生产活动的场所。根据它们的使用性质不同，建筑物可分为
工业建筑（厂房、仓库）
农业建筑（农机站、谷仓）
民用建筑
合称生产性建筑
又称非生产性建筑
公共建筑（学校、医院、车站等）
居住建筑（住宅、宿舍）
建筑物
建筑物由地基与基础、门窗、楼梯、屋面等构件组成，
如下图所示。

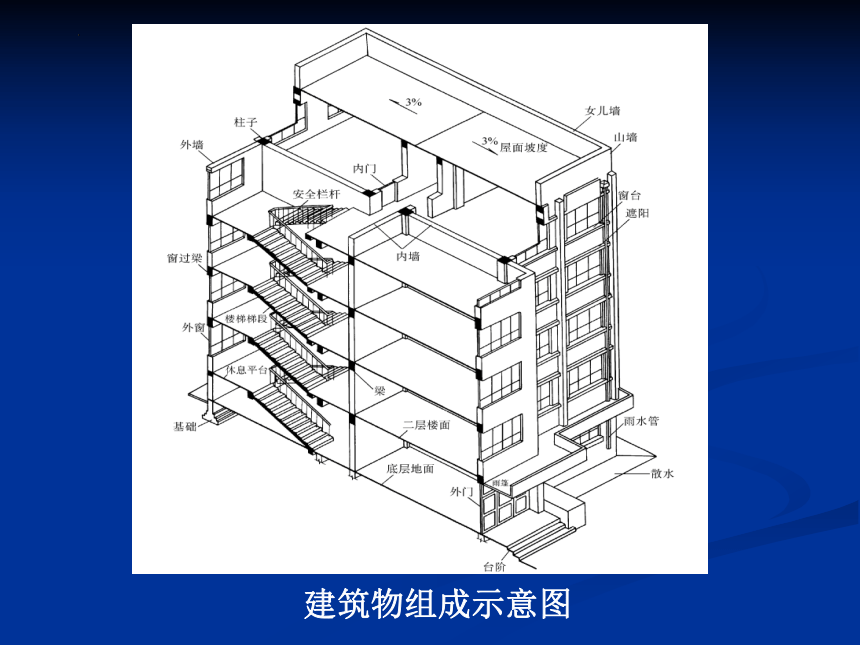

建筑物组成示意图

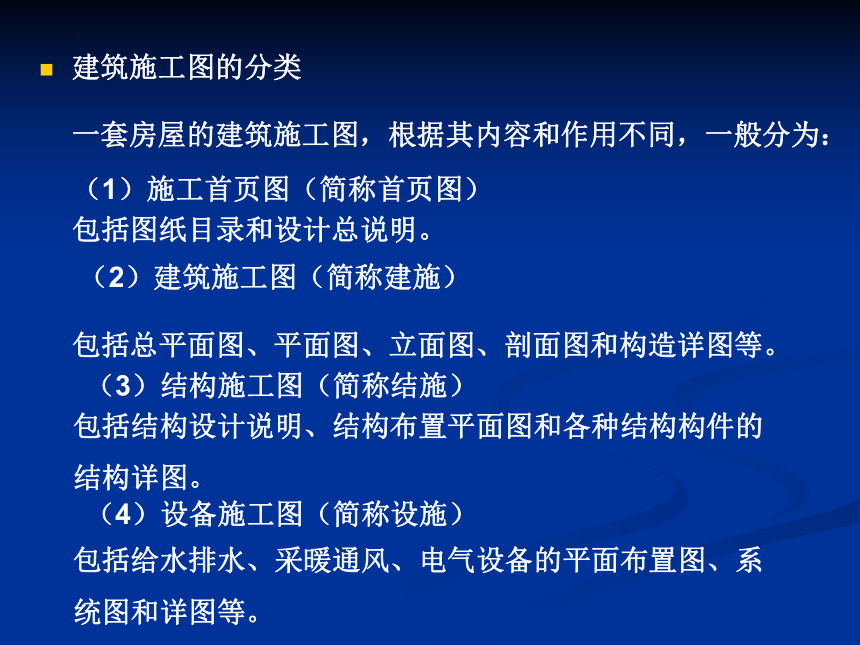

建筑施工图的分类
一套房屋的建筑施工图，根据其内容和作用不同，一般分为：
（1）施工首页图（简称首页图）
包括图纸目录和设计总说明。
（2）建筑施工图（简称建施）
包括总平面图、平面图、立面图、剖面图和构造详图等。
（3）结构施工图（简称结施）
包括结构设计说明、结构布置平面图和各种结构构件的结构详图。
（4）设备施工图（简称设施）
包括给水排水、采暖通风、电气设备的平面布置图、系统图和详图等。

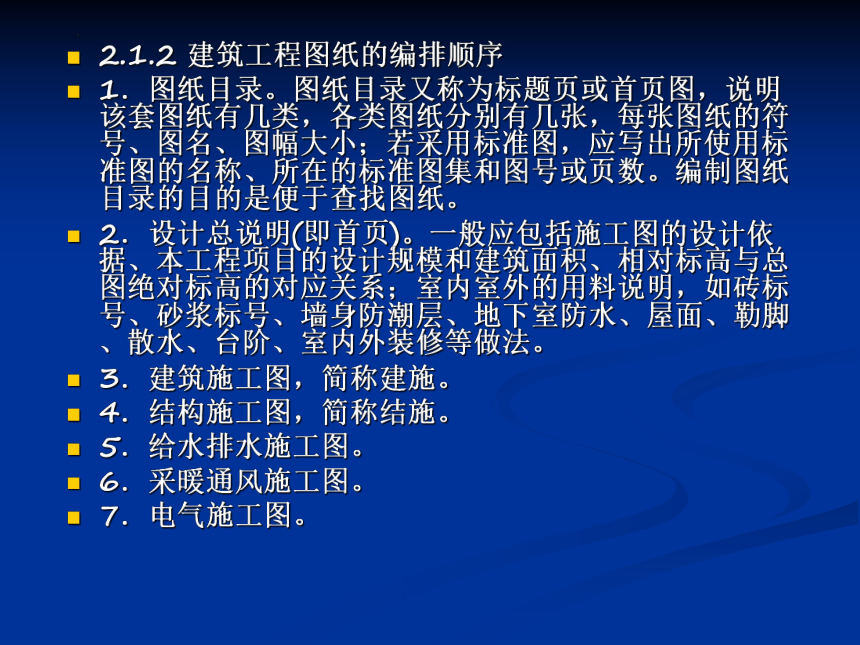

2.1.2 建筑工程图纸的编排顺序
1．图纸目录。图纸目录又称为标题页或首页图，说明该套图纸有几类，各类图纸分别有几张，每张图纸的符号、图名、图幅大小；若采用标准图，应写出所使用标准图的名称、所在的标准图集和图号或页数。编制图纸目录的目的是便于查找图纸。
2．设计总说明(即首页)。一般应包括施工图的设计依据、本工程项目的设计规模和建筑面积、相对标高与总图绝对标高的对应关系；室内室外的用料说明，如砖标号、砂浆标号、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法。
3．建筑施工图，简称建施。
4．结构施工图，简称结施。
5．给水排水施工图。
6．采暖通风施工图。
7．电气施工图。

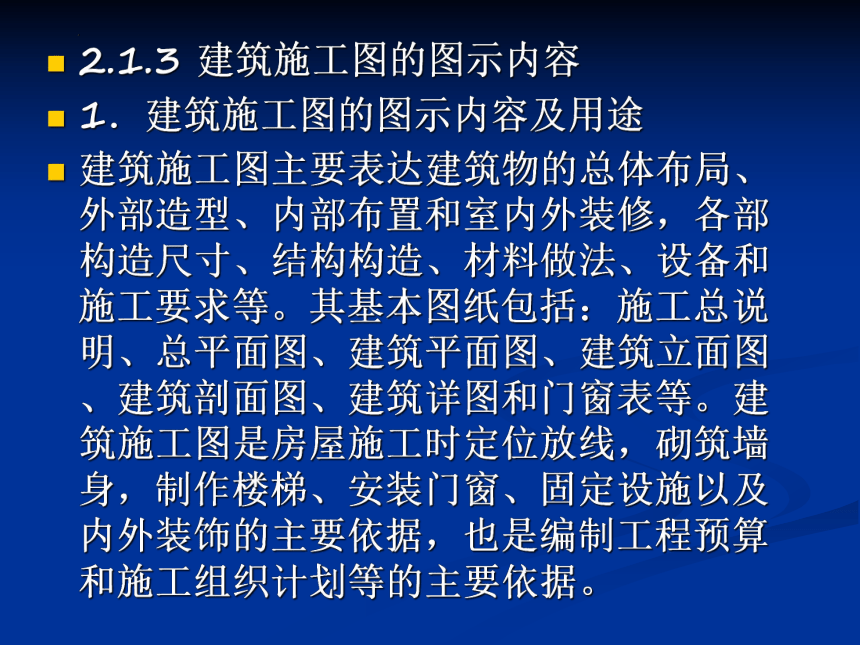

2.1.3 建筑施工图的图示内容
1．建筑施工图的图示内容及用途
建筑施工图主要表达建筑物的总体布局、外部造型、内部布置和室内外装修，各部构造尺寸、结构构造、材料做法、设备和施工要求等。其基本图纸包括：施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图和门窗表等。建筑施工图是房屋施工时定位放线，砌筑墙身，制作楼梯、安装门窗、固定设施以及内外装饰的主要依据，也是编制工程预算和施工组织计划等的主要依据。

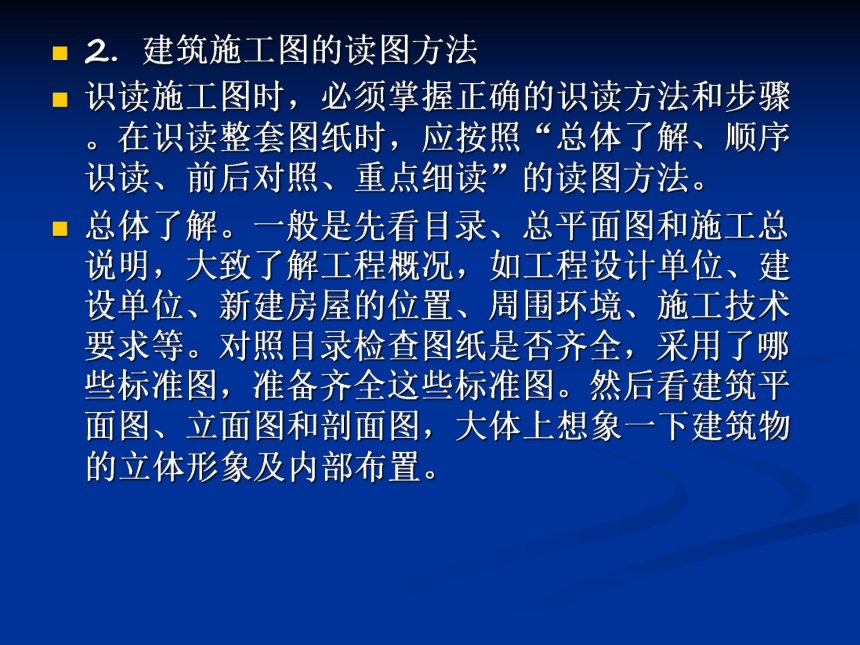

2．建筑施工图的读图方法
识读施工图时，必须掌握正确的识读方法和步骤。在识读整套图纸时，应按照“总体了解、顺序识读、前后对照、重点细读”的读图方法。
总体了解。一般是先看目录、总平面图和施工总说明，大致了解工程概况，如工程设计单位、建设单位、新建房屋的位置、周围环境、施工技术要求等。对照目录检查图纸是否齐全，采用了哪些标准图，准备齐全这些标准图。然后看建筑平面图、立面图和剖面图，大体上想象一下建筑物的立体形象及内部布置。

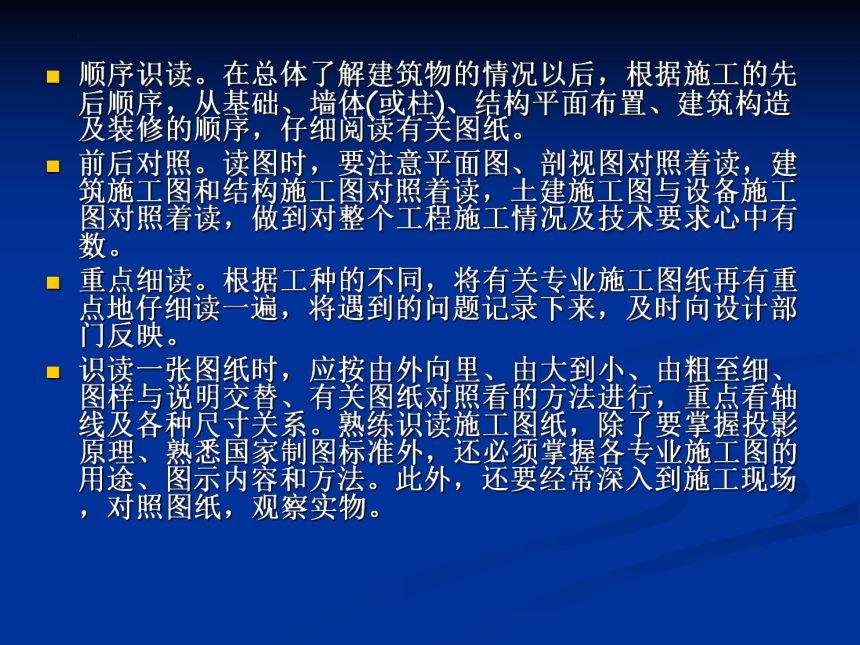

顺序识读。在总体了解建筑物的情况以后，根据施工的先后顺序，从基础、墙体(或柱)、结构平面布置、建筑构造及装修的顺序，仔细阅读有关图纸。
前后对照。读图时，要注意平面图、剖视图对照着读，建筑施工图和结构施工图对照着读，土建施工图与设备施工图对照着读，做到对整个工程施工情况及技术要求心中有数。
重点细读。根据工种的不同，将有关专业施工图纸再有重点地仔细读一遍，将遇到的问题记录下来，及时向设计部门反映。
识读一张图纸时，应按由外向里、由大到小、由粗至细、图样与说明交替、有关图纸对照看的方法进行，重点看轴线及各种尺寸关系。熟练识读施工图纸，除了要掌握投影原理、熟悉国家制图标准外，还必须掌握各专业施工图的用途、图示内容和方法。此外，还要经常深入到施工现场，对照图纸，观察实物。

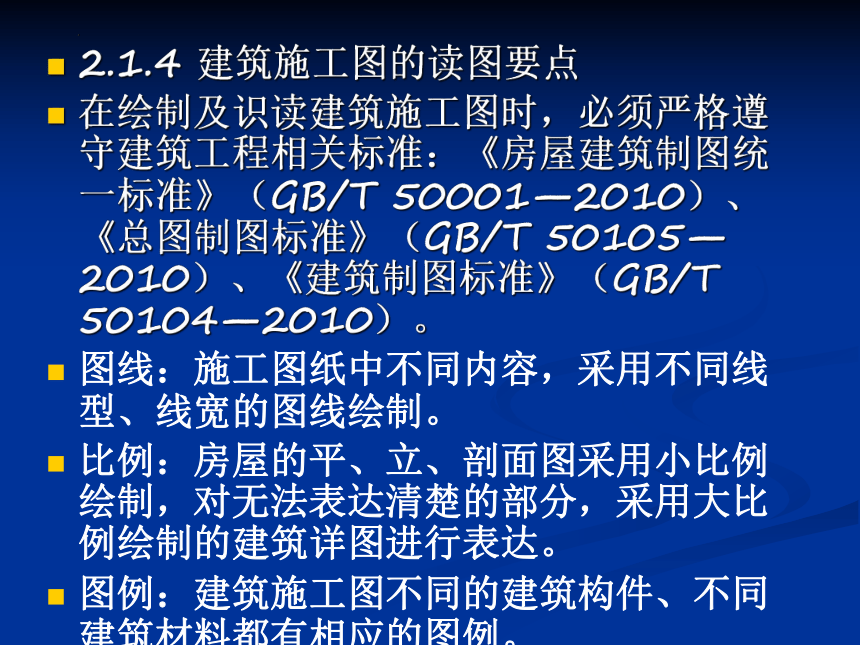

2.1.4 建筑施工图的读图要点
在绘制及识读建筑施工图时，必须严格遵守建筑工程相关标准：《房屋建筑制图统一标准》（GB/T 50001—2010）、《总图制图标准》（GB/T 50105—2010）、《建筑制图标准》（GB/T 50104—2010）。
图线：施工图纸中不同内容，采用不同线型、线宽的图线绘制。
比例：房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图进行表达。
图例：建筑施工图不同的建筑构件、不同建筑材料都有相应的图例。

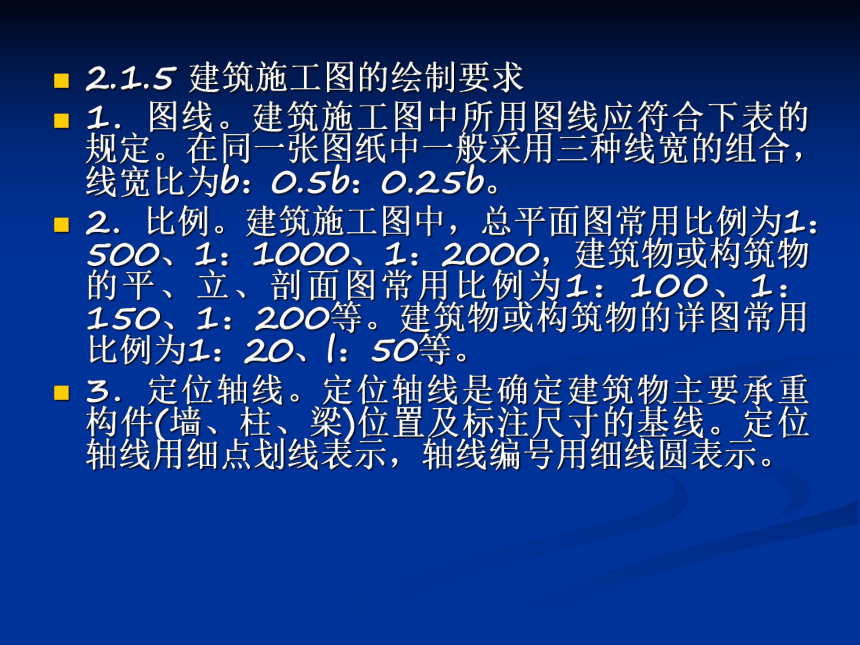

2.1.5 建筑施工图的绘制要求

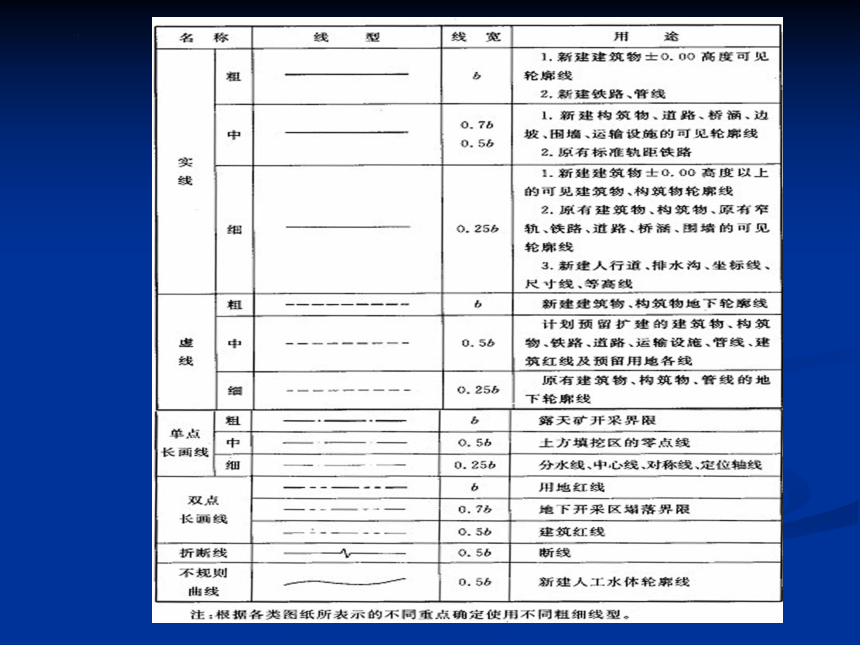

1．图线。建筑施工图中所用图线应符合下表的规定。在同一张图纸中一般采用三种线宽的组合，线宽比为b：0.5b：0.25b。
2．比例。建筑施工图中，总平面图常用比例为1：500、1：1000、1：2000，建筑物或构筑物的平、立、剖面图常用比例为1：100、1：150、1：200等。建筑物或构筑物的详图常用比例为1：20、l：50等。
3．定位轴线。定位轴线是确定建筑物主要承重构件(墙、柱、梁)位置及标注尺寸的基线。定位轴线用细点划线表示，轴线编号用细线圆表示。

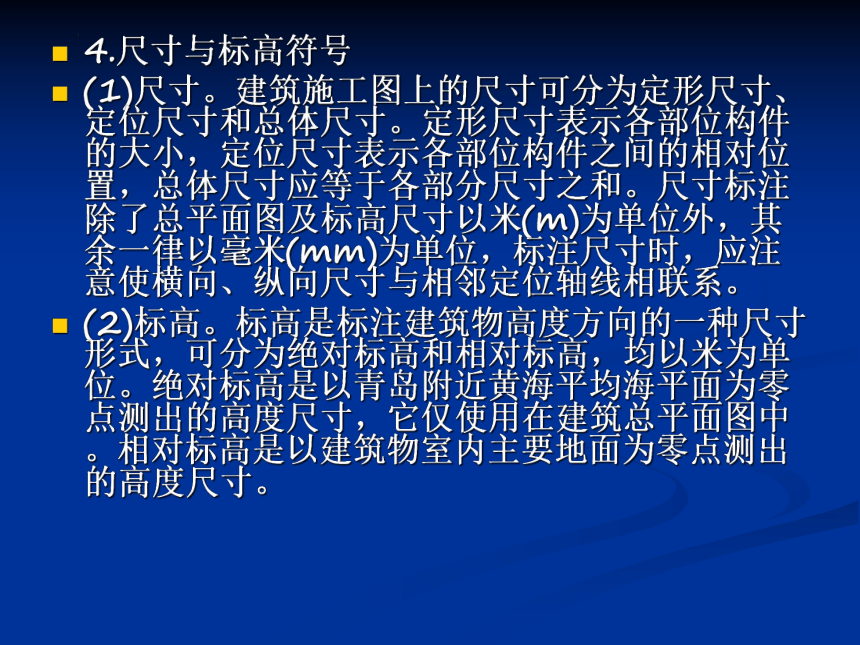

4.尺寸与标高符号
(1)尺寸。建筑施工图上的尺寸可分为定形尺寸、定位尺寸和总体尺寸。定形尺寸表示各部位构件的大小，定位尺寸表示各部位构件之间的相对位置，总体尺寸应等于各部分尺寸之和。尺寸标注除了总平面图及标高尺寸以米(m)为单位外，其余一律以毫米(mm)为单位，标注尺寸时，应注意使横向、纵向尺寸与相邻定位轴线相联系。
(2)标高。标高是标注建筑物高度方向的一种尺寸形式，可分为绝对标高和相对标高，均以米为单位。绝对标高是以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。相对标高是以建筑物室内主要地面为零点测出的高度尺寸。
5．索引符号。用一条引出线指出要画详图的地方，在线的另一端画一个细实线圆，直径为10mm。当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。引出线所在一侧应为剖视方向。上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图号。如果详图与被索引的图样同在一张图纸内，则在下半圆中间画一水平细实线。索引出的详图，如果采用标准图，则应在索引符号水平直径的延长线上加注该标准图集的编号。
6．详图符号。详图符号表示详图的位置和编号，用粗实线圆绘制，直径为14mm。详图与被索引的图样同在一张图纸内时，应在符号内用阿拉伯数字注明详图编号。如不在同一张图纸内，可用细实线在符号内画一个水平直径，在上半圆中注明
详图编号，在下半圆中注明被索引图号。要注意的是图中需要另画详图的部位应编上索引号，并把另画的详图编上详图号，两者之间须对应一致，以便查找。
7．指北针。指北针用来表示建筑物的朝向。指北针用细实线圆绘制，圆的直径为24mm。指针尖为北向，指针尾部宽度宜为3mm，需用较大直径绘指北针时，指针尾部宽度宜为直径的1／8。
2.2建筑平面图的绘制
2.2.1 建筑平面图的基本知识
2.2.2 建筑平面图的图示内容
2.2.3 建筑平面图的绘制
2.2.1 建筑平面图的基本知识
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
1、建筑平面图的形成
2、建筑平面图表达的内容
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
4、建筑平面图的数量
一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。由于多层房屋其中间层构造、布置情况基本相同，画一个标准层平面图即可。
3、建筑平面图的用途
多层建筑的平面图
底层平面图
标准层平面图
顶层平面图
屋顶平面图
2.2.2 建筑平面图的图示内容
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号。
9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
。
2.2.3 建筑平面图的绘制
1 设置绘图环境
2 绘制轴线
3 绘制墙体及柱子
4 开门、窗洞及绘制和插入门、窗图形块
5 标注文本
6 绘制楼梯
7 标注尺寸及轴号
8 其他建筑构件的绘制
1．设置绘图环境
设置绘图环境过程如下：
（1）使用样板创建新图形文件。
方法：单击【标准】工具栏的新建命令，弹出【创建新图形】对话框。
（2）设置图形界限：【格式】菜单栏，单击图形界限。
（3）单位设置
长度：设置长度的单位方式和精确度
角度：设置角度的单位方式和精确度
□顺时针:设置角度旋转方向为顺时针方向
单位：设置使用单位
方向：设置角度0°度开始方向
2．绘制轴线
设置 “轴线”层为当前层；用直线命令绘制第一条横轴及纵轴；再用偏移和修剪命令绘制其他的轴线。
3．绘制墙体及柱子
（1）锁定“轴线”层，将“墙体”层作为当前层。
（2）单击菜单【格式】|【多线样式】，弹出【多线样式】对话框。分别设置370-1、370、180、60墙体的样式。
（3）用多线命令绘制墙体，并用多线编辑工具修改墙体
（4）用多段线命令绘制柱子平面形状，用图案填充命令进行填充。
4. 开门、窗洞及绘制和插入门、窗图形块
用直线命令绘制门窗洞口一端的墙线；
用偏移命令绘出另外一侧的墙线；
再用修剪命令修剪门窗洞口；
门和窗先制作成块，再插入。若其他的文件需要插入门块和窗块，则用“wblock”命令将其定义成外部块，再用“插入块”命令插入。
5. 标注文本
当前图层：文本　文字样式：数字　用单行文字进行标注；水平方向文字转角为0度、垂直方向的文字转角为90度
6. 绘制楼梯
扶手：矩形及偏移命令绘制；　踏步：直线及阵列命令绘制；
折断线：直线修剪命令绘制；　楼梯方向：多段线命令绘制；
7. 标注尺寸及轴号
绘制直径为800mm的圆，用单行文字命令在圆的中心位置输入1，字高500mm，文字对齐方式为MC
移动①到轴线1的位置；复制①到各轴线；修改各轴线编号；
8 .其他建筑构件的绘制
建筑平面图中除了墙体、门、窗等必备构件外，还有楼梯、卫生间、阳台、台阶等构件。楼梯平面图的绘制，将在后续建筑详图绘制中详细说明，卫生间构件可以图块的方式插入，这里不再详细说明，阳台及台阶等构件用户可按照尺寸使用直线或多段线命令进行绘制，也可直接从标准图集中选择。
2.3建筑立面图
2.3.1 建筑立面图的形成及作用
2.3.2 建筑立面图的图示内容
2.3.3 建筑立面图的绘图要求
2.3.4 建筑立面图的绘图步骤及方法
2.3.1 建筑立面图的形成及作用
建筑立面图是建筑物外墙在平行于该外墙面的投影面上的正投影图。
对有定位轴线的建筑物，宜根据两端定位轴线编注立面图名称(如①～⑩立面图，④～⑥立面图)，无定位轴线的立面图，可按平面图各面的方向确定名称(如南立面图、东立面图)。也有按建筑物立面的主次，把建筑物主要入口所在立面或反映建筑物外貌主要特征的立面称为正立面图，从而确定背立面图的左、右侧立面图。
2.3.2 建筑立面图的图示内容
1．表达房屋外墙面上可见的全部内容，如散水、台阶、雨水管、花池、勒角、门头、门窗、雨罩、阳台、檐口等，以及屋顶的构造形式。
2．表明外墙上门窗的形状、位置、和开启方向；
3．表明外墙面上各种构配件、装饰物的形状、用料和具体做法；
4．表明各个部位的标高尺寸和局部必要尺寸；
5．标注详图索引符号和必要的文字说明；
6．标注两端外墙定位轴线；书写图名与比例。
2.3.3 建筑立面图的绘图要求
建筑物的外形轮廓用粗实线绘制；
建筑立面凹凸之处的轮廓线、门窗洞以及较大的建筑构配件的轮廓线，如：雨蓬、阳台、阶梯等均用中粗实线绘制；
较细小的建筑构配件或装饰线，如：勒脚、窗台、门窗扇、各种装饰、墙面上引条线、文字说明指引线等均用细实线绘制；
室外地平线用特粗实线绘制。
2.3.4 建筑立面图的绘图步骤及方法
1．设置绘图环境。在绘制建筑立面图前，需要先设置图形界限、图层、文字样式、标注样式等绘图环境，做好绘图准备工作，具体方法同建筑平面图的绘制。
2. 绘制分割线。绘制定位轴线、室外地平线，依据楼层标高及墙厚，绘制房屋外轮廓线，建筑立面图要求保留建筑两侧定位轴线以及建筑较大凸凹处定位轴线，其余定位轴线的绘制有利于用户结合建筑平面图进行建筑物识读和细部构件的绘制，用户可作为辅助线绘制并编辑。
3. 绘制建筑构件轮廓线。绘制墙体的转角线、门窗洞、阳台、台阶、屋面等大的建筑构配件的轮廓线；
4. 绘制小构件轮廓线。绘制窗台、雨蓬、雨水管、门窗框、门窗扇等小的建筑构配件轮廓线；
5. 标注尺寸及文本。标注定位轴线、各部位建筑标高、详图索引符号、墙面装饰用料及做法；
6. 编辑立面图。用户检查线宽、图幅等内容进行编辑完成建筑立面图的绘制。
7. 绘图技巧。大部分建筑由底层、标准层和顶层组成，建筑立面上变化并不大。用户可先将底层和标准层的立面绘制出来，然后通过编辑得到其余楼层立面图，进而完成建筑立面图的绘制。
2.4建筑剖面图
2.4.1 建筑剖面图的形成及作用
2.4.2 建筑剖面图的图示内容及绘制要求
2.4.3 建筑剖面图的绘图步骤及方法
2.4.1 建筑剖面图的形成及作用
假想用一个或多个剖切平面在建筑平面图的横向或纵向沿房屋的主要入口、窗洞口、楼梯等需要剖切的位置将房屋垂直地剖开，移去靠近观察者的那部分所得的正投影图，称为建筑剖面图，简称剖面图。
建筑剖面图用来表达建筑物内部垂直方向高度、楼层分层情况、结构形式和构造方式。它与建筑平面图、立面图相配合，是建筑施工图中不可缺少的图样之一。
剖面图的剖切位置应选择在能反映建筑物内部结构和构造特征，以及有代表性的部位。一般常取楼梯间、门窗洞口及构造比较复杂的典型部位，以表示房屋内部垂直方向上的内外墙、各楼层、楼梯间的梯段板和休息平台、屋面等的构造和相互位置关系等。其数量应根据房屋的复杂程度和施工实际需要而定。两层以上的楼房一般至少要有一个楼梯间的剖面图。剖面图的剖切位置和剖视方向，应从建筑底层平面图找到。
剖切位置一般选在楼梯间并通过门窗洞口的位置，借此来表示门窗的高度和在竖直方向的位置和构造，以便施工。
剖切数量视建筑物的复杂程度和实际情况而定，并用阿拉伯数字或拉丁字母命名。
剖面图习惯不画基础。
如果用一个剖切平面不能满足要求，允许将剖切平面转折后绘制剖面图。
2.4.2 建筑剖面图的图示内容及绘制要求
建筑剖面图的图示内容因建筑构配件、剖切位置和投影方向等因素的不同而不同。一般情况下包括下列图示内容：
1．比例。剖面图常用的绘图比例为1：50、l：100和l：200。一般情况下与平面图、立面图的绘图比例一致。必要时也可用较平面图比例稍大的比例。由于比例较小，剖面图中门、窗等构件也采用国家标准规定的图例来表示。
2．定位轴线。画出两端定位轴线及编号，以便与平面图对照。
3．图线。剖切到的墙身轮廓画粗实线(b)；楼层、屋顶层在l：100的剖面图中只画两条粗实线，在1：50的剖面图中宜在结构层上方画一条作为面层的中粗线，而下方板底粉刷层不表示；室内外地坪线用加粗线(1．4倍的粗实线)表示。
4．投影要求。剖面图中除了要画出被剖切到的部分，还应画出投影方向能看到的部分。室外地坪以下的基础部分，一般不在剖面图中表示，而在结构施工图中表达。
5．图例。门、窗按规定图例绘制，砖墙、钢筋混凝土构件的材料图例与建筑平面图相同，表明建筑物被剖切到部位的材料与构造。
6．尺寸标注。一般沿外墙标注三道尺寸线，最外面一道从室外地坪到女儿墙压顶，是室外地面以上的总高尺寸；第二道为层高尺寸；第三道为勒脚高度、门窗洞高度、洞问墙高度、檐口厚度等细部尺寸。
7．其他标注。某些局部构造表达不清楚时可用索引符号引出，另绘详图。细部做法如地面、楼面的做法，可用多层构造引出标注。
2.4.3 建筑剖面图的绘图步骤及方法
1．设置绘图环境
在绘制建筑剖面图时，用户需进行线型、图层、字体样式和标注样式等内容的设置，方法和建筑平面图的设置方法相同。
2．绘制辅助线
建筑剖面图绘制过程中的辅助线包括定位轴线、外墙线、楼地面、楼梯休息平台和地坪线等，用户可使用绘制直线、偏移直线、修剪对象等操作完成。
3．绘制门窗洞口及门窗
在建筑剖面图中门窗洞口和门窗图例并不相同，门窗洞口图例可用矩形命令或直线命令绘制，而门窗图例则可以用多线命令或直线+偏移命令绘制，绘制完成后可通过阵列或复制操作得到其他位置的门窗构件，然后进行编辑。
4．绘制阳台、屋顶、装饰栅栏和雨蓬等构件
由于建筑剖面图是将建筑从上到下剖切，因此阳台、屋顶、墙体等构件必然会被剖切到，而装饰栏杆、雨篷等构件则有可能被剖切到或需要进行投影，都需要绘制。这些构件绘制时根据其设计形式不同可灵活选择绘制方法。
5．绘制梁和圈梁
梁设置在楼板的下面，或者设置在门窗的顶部、楼梯的下面。
6．绘制楼梯
在多层建筑的剖面图中，至少有一张是沿着楼梯进行剖切的，不仅可以表示楼梯自身情况，还可以表示楼梯与建筑主体的连接方式。
例：绘制踏步宽度为290mm，踢高为160mm，栏杆为高度900mm的钢筋，直径20mm，每个踏步一根，扶手为直径100mm圆管，13个踏步组成的两跑楼梯。
命令: LINE //启用直线绘制命令
指定第一个点: //拾取点作为直线的第一个点
指定下一点或 [放弃(U)]: @0,160 //通过坐标绘制踢高线
指定下一点或 [放弃(U)]: @290,0 //通过坐标绘制踏步线
指定下一点或 [闭合(C)/放弃(U)]:C //选择闭合选项，完成一个踏步绘制
命令: SCALE //启用缩放对象操作
选择对象: 指定对角点: 找到 1 个 //选择踏步斜线为缩放对象
指定基点: //选择踏步起点为缩放基点
指定比例因子或 [复制(C)/参照(R)]: 13 //指定比例因子为13
命令: LINE //启用直线绘制命令
指定第一个点: fro //选择捕捉自选项
基点: <偏移>: @-10,900 //选择踏步线中点为基点并指定偏移量
指定下一点或 [放弃(U)]: //选择踏步线上垂足点为栏杆线第二点
命令: MIRROR //启用镜像对象命令
选择对象: 指定对角点: 找到 1 个 //选择栏杆线为源对象
指定镜像线的第一点: //选择踏步线中点为镜像线第一点
指定镜像线的第二点: //选择竖直线上任一点为镜像线第一点
要删除源对象吗？[是(Y)/否(N)] : //选择否选项
命令: OFFSET //启用偏移对象命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 //偏移命令的当前设置
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: t //选择通过选项
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择踏步斜线为偏移对象
指定通过点或 [退出(E)/多个(M)/放弃(U)] <退出>:
//选择栏杆线左侧线上顶点为偏移通过点
命令: TRIM //启用修剪对象命令
当前设置:投影=UCS，边=无 //修剪操作的当前设置
选择剪切边... //选择剪切边
选择对象或 <全部选择>: 指定对角点: 找到 3 个 //选择对象
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
//按住 Shift 键选择栏杆线右侧线为延伸对象
命令: erase //启用删除对象命令
找到 1 个 //将踏步斜线偏移后生成直线删除。
得到如下图所示的踏步图。
踏步图
命令: BLOCK //启用块定义命令
选择对象: 指定对角点: 找到 4 个 //选择踏步和栏杆线为对象
指定插入基点:
//将踏步起点指定为基点，并在“块定义”对话框中指定块名称为“图块”
命令: DIVIDE //启用等分对象命令
选择要定数等分的对象: //选择缩放后的踏步斜线为等分对象
输入线段数目或 [块(B)]: b //选择块选项
输入要插入的块名: 踏步 //选择块选项
是否对齐块和对象？[是(Y)/否(N)] : n //选择“否”选项
输入线段数目: 13 //指定线段数目为13
得到如下图所示的梯段图。
梯段图
命令: COPY //启用复制对象命令
选择对象: 指定对角点: 找到 1 个 //选择缩放后踏步斜线为对象
将该直线复制到过栏杆线上端点的位置。
命令: MIRROR //启用镜像对象命令
选择对象: 指定对角点: 找到 19个 //选择梯段内容为镜像对象
指定镜像线的第一点: //拾取点作为镜像线的第一点
指定镜像线的第二点: //拾取竖直线上点作为镜像线的第二点
要删除源对象吗？[是(Y)/否(N)] : //选择不删除源对象操作
命令: MOVE //启用移动对象命令
选择对象: 指定对角点: 找到 19 个 //将镜像生成对象作为移动的源对象
指定基点或 [位移(D)] <位移>: //将该对象右下角点作为基点
指定第二个点或 <使用第一个点作为位移>: //指定镜像源对象上一点作为复制第二点
得到如下图所示的楼梯图。
楼梯图
2.5建筑详图
2.5.1 建筑详图的形成及作用
2.5.2 建筑详图的图示内容
2.5.3 建筑详图的绘制要求
2.5.4 建筑详图的绘制步骤与方法
2.5.1 建筑详图的形成及作用
建筑详图采用较大比例（1:20,1:50等）将建筑平面图、立面图和剖面图上没有表达清楚的建筑构配件(如门、窗、楼梯、阳台、雨水管等)及一些构造节点(如檐口、窗口、勒脚、明沟等)的形状、尺寸、材料、做法详细地表达出来。
对于套用标准图或通用图集的建筑构配件和节点，只需注明所套用图集的名称、型号或页次(索引符号)，不必再画详图。对于建筑构造节点详图，除了要在平面图、立面图、剖面图中的有关部位绘制索引符号外，还应在详图上绘制详图符号或写明详图名称，以便对照查阅。
常用的建筑详图基本上可分为三大类：节点详图、房间详图和构配件详图。
1.节点详图
2.房间详图
3.构配件详图
2.5.2 建筑详图的图示内容
1．图名(或详图符号)、比例。
2．表达相应构配件各部分的构造连接方法及相对位置关系。
3．表达相应建筑部位的详细尺寸。
4．表达构配件或节点所用的各种材料及其规格。
5．有关施工要求及制作方法说明等。
2.5.3 建筑详图的绘制要求
1．建筑详图应采用能清晰表达所绘节点或构配件的较大比例绘制，尺寸标注齐全，文字说明详细。
2．建筑详图一般表达构配件的详细构造，如材料、规格、相互连接方法、相对位置、详细尺寸、标高、施工要求和做法的说明等。
3．建筑详图必须画出详图符号，应与被索引图样上的索引符号相对应，在详图符号的右下侧注写比例。
4．在详图中如再需另画详图时，应在相应部位画上索引符号。
5．对于套用标准图或通用详图的建筑构配件和建筑节点，只要注明所套用图集的名称、编号或页次，不必再画详图。
6．详图的平面图、剖面图，一般都应画出抹灰层与楼面层的面层线，并画出材料图例。
7．详图中的标高应与平面图、立面图、剖面图中的标高一致。
8．详图中定位轴线的标号圆直径为10mm。
2.5.4 建筑详图的绘制步骤与方法
1.外墙节点详图的绘制
（1）建立绘图环境
开始绘制外墙节点详图前，也要先对绘图环境进行相应的设置，做好绘图前的准备。
（2）绘制定位轴线、墙轮廓线和室内外地坪线
绘制外墙节点详图，首先要绘制定位轴线，而且要做到与平面图、立面图一一对应。绘制轴线的墙体时，应先绘制轴线。
（3）绘制楼面线、顶棚线和柱、梁、楼板外轮廓线
（4）绘制各节点细部
（5）文本标注和尺寸标注
2. 楼梯详图
楼梯详图一般包括楼梯平面图、楼梯剖面图和踏步、栏板详图等，并尽可能画在同一张图纸内。平、剖面图比例要一致，以便对照阅读。踏步、栏板详图比例要大些，以便表达清楚该部分的构造情况。
一般每一层楼都要画一个楼梯平面图。三层以上的建筑物，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出首层、中间层和顶层三个平面图即可。
楼梯剖面图的形成与建筑剖面图相同。它能完整、清晰地表示出楼梯间各层楼地面、梯段、平台、栏板等的构造、结构形式以及它们之间的相互关系。
楼梯详图中平面图可以从建筑施工图中复制，进行编辑即可。
楼梯剖面图可从建筑剖面图中截取楼梯剖面部分进行复制，在此基础上进行编辑即可。
从楼梯剖面图中的索引符号可知，踏步、扶手和栏杆都需要使用更大的比例绘制节点详图，表达节点的形式、材料、尺寸和构造等。
3. 其他详图的绘制
建筑施工图中，不仅有门窗详图、墙身节点详图、楼梯详图，还有檐沟详图、台阶详图、装饰性构件详图等其他构件详图。以台阶为例介绍其他详图的绘制方法。
例：绘制下图所示的台阶。
命令: RECTANG //启用矩形绘制命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
//拾取点作为矩形的第一个角点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @2400,900
//坐标指定矩形的另一个角点
命令: OFFSET //启用偏移对象命令
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 //偏移操作的当前设置
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <300.0000>: //默认当前偏移距离
选择矩形为偏移对象，向外偏移三次，得到如下方左图所示的平面图形。
命令: LINE //启用直线绘制命令
指定第一个点: //选择最内侧矩形左上角点为第一点
指定下一点或 [放弃(U)]: @-1000,0 //坐标指定直线第二点
命令: LINE //启用直线绘制命令
指定第一个点: //选择最内侧矩形右上角点为第一点
指定下一点或 [放弃(U)]: @1000,0 //坐标指定直线第二点
从内侧矩形的左上角点和右上角点开始分别绘制台阶边缘线
命令: EXPLODE //启用分解对象命令
选择对象: 指定对角点: 找到 3 个 //选择三个矩形为分解对象
完成矩形的分解操作
命令: ERASE //启用删除对象命令
找到 2 个 //选择外侧两个矩形上边线进行删除
命令: TRIM //启用修剪对象命令
将外侧两个矩形超出台阶边缘线部分进行修剪，得到如上方右图所示的平面图形。
接下来进行尺寸标注即可。
