第9章 建筑剖面图绘制

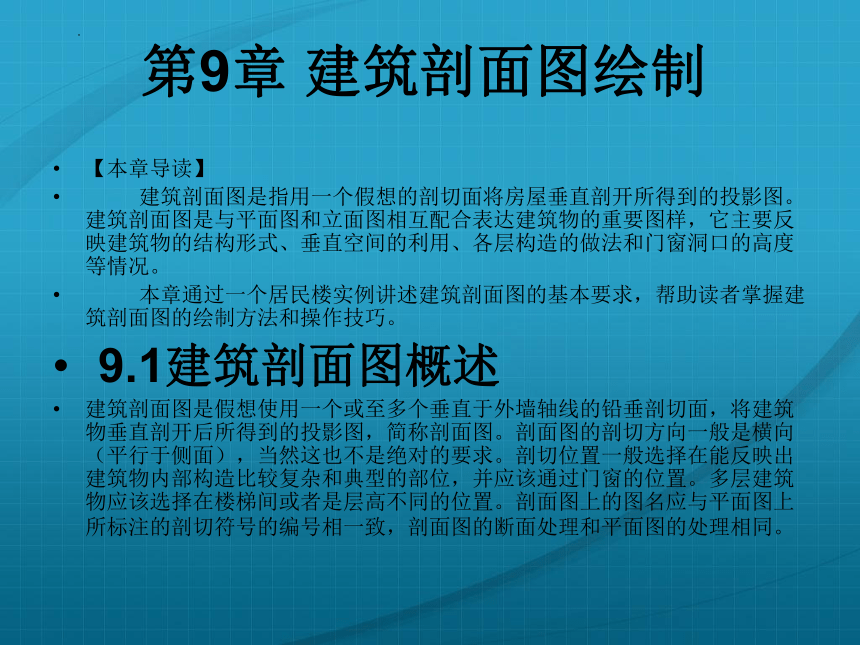

【本章导读】
建筑剖面图是指用一个假想的剖切面将房屋垂直剖开所得到的投影图。建筑剖面图是与平面图和立面图相互配合表达建筑物的重要图样，它主要反映建筑物的结构形式、垂直空间的利用、各层构造的做法和门窗洞口的高度等情况。
本章通过一个居民楼实例讲述建筑剖面图的基本要求，帮助读者掌握建筑剖面图的绘制方法和操作技巧。
9.1建筑剖面图概述
建筑剖面图是假想使用一个或至多个垂直于外墙轴线的铅垂剖切面，将建筑物垂直剖开后所得到的投影图，简称剖面图。剖面图的剖切方向一般是横向（平行于侧面），当然这也不是绝对的要求。剖切位置一般选择在能反映出建筑物内部构造比较复杂和典型的部位，并应该通过门窗的位置。多层建筑物应该选择在楼梯间或者是层高不同的位置。剖面图上的图名应与平面图上所标注的剖切符号的编号相一致，剖面图的断面处理和平面图的处理相同。
9-1
【操作步骤】
设置绘图环境
绘制轴线网
绘制底层、标准层
绘制错层和顶层
图案填充
文字标注

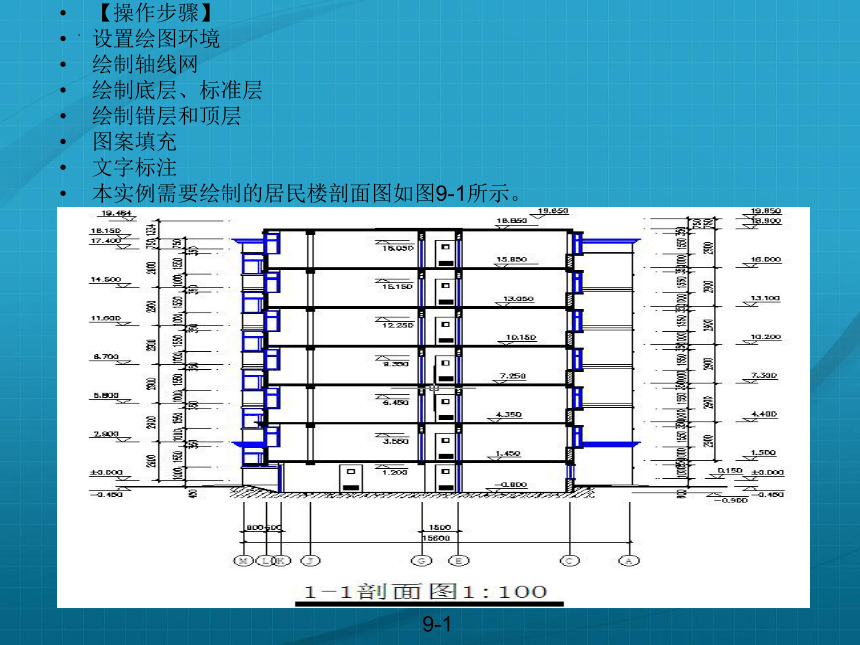

本实例需要绘制的居民楼剖面图如图9-1所示。
9.2 剖面图绘制实例

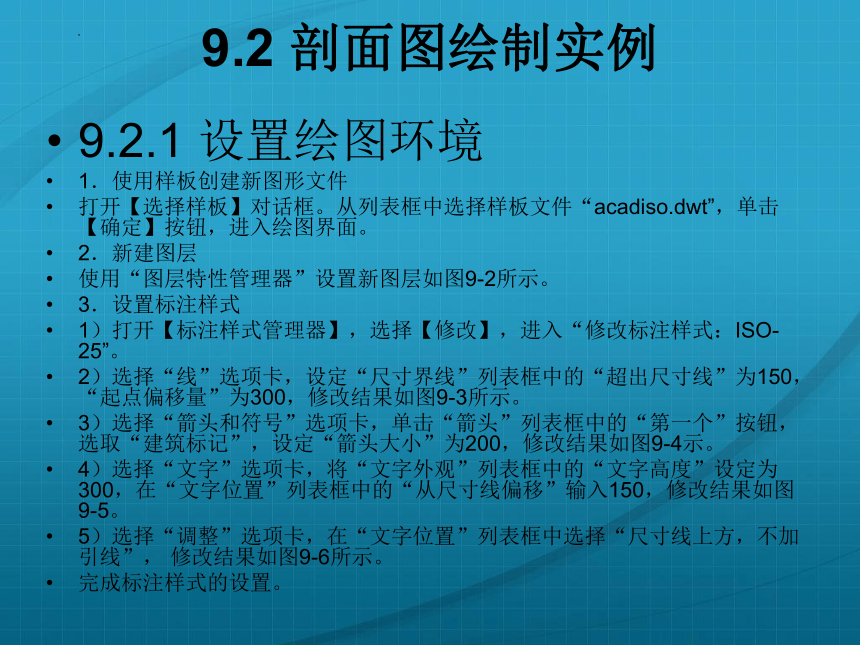

9.2.1 设置绘图环境
1．使用样板创建新图形文件
打开【选择样板】对话框。从列表框中选择样板文件“acadiso.dwt”，单击【确定】按钮，进入绘图界面。
2．新建图层

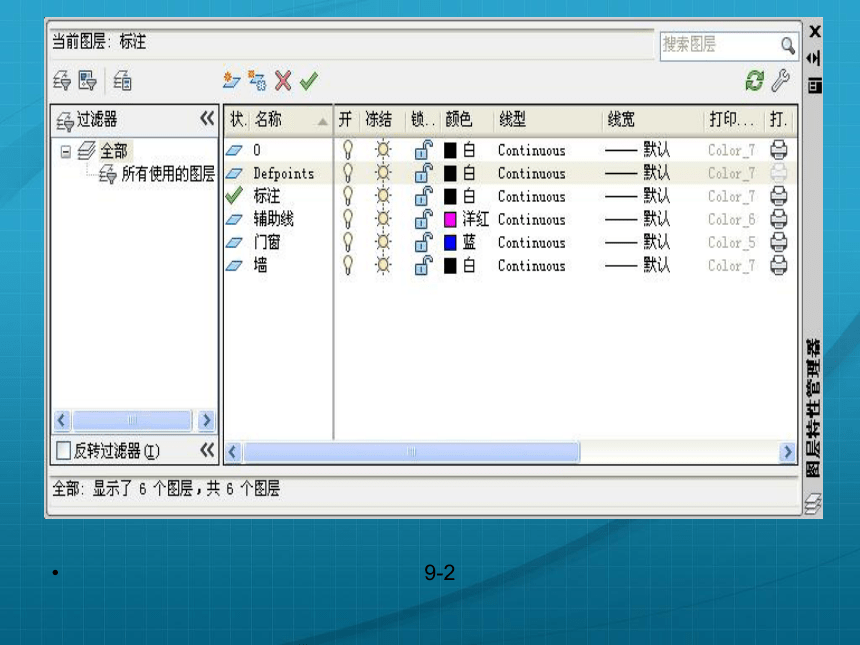

使用“图层特性管理器”设置新图层如图9-2所示。
3．设置标注样式
1）打开【标注样式管理器】，选择【修改】，进入“修改标注样式：ISO-25”。

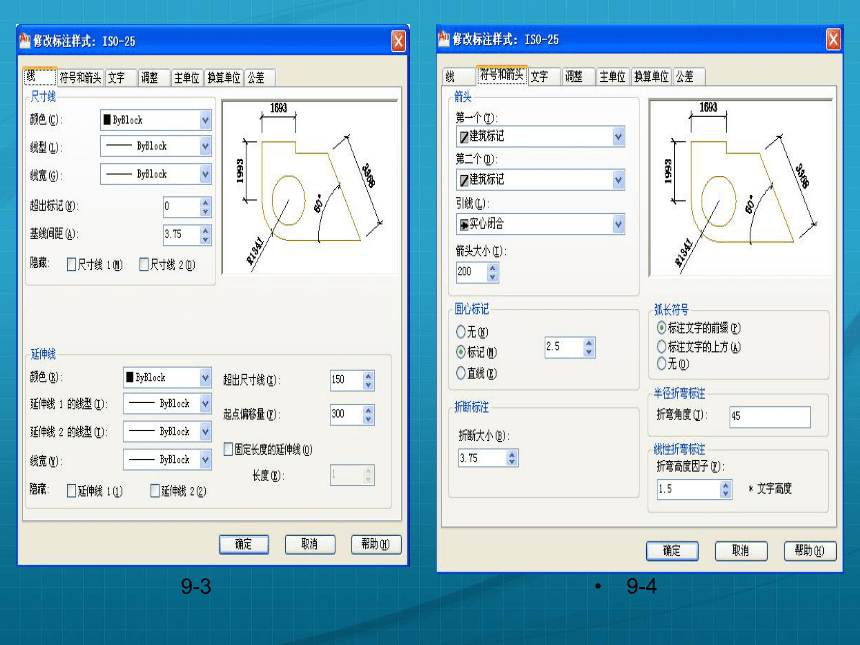

2）选择“线”选项卡，设定“尺寸界线”列表框中的“超出尺寸线”为150，“起点偏移量”为300，修改结果如图9-3所示。
3）选择“箭头和符号”选项卡，单击“箭头”列表框中的“第一个”按钮，选取“建筑标记”，设定“箭头大小”为200，修改结果如图9-4示。

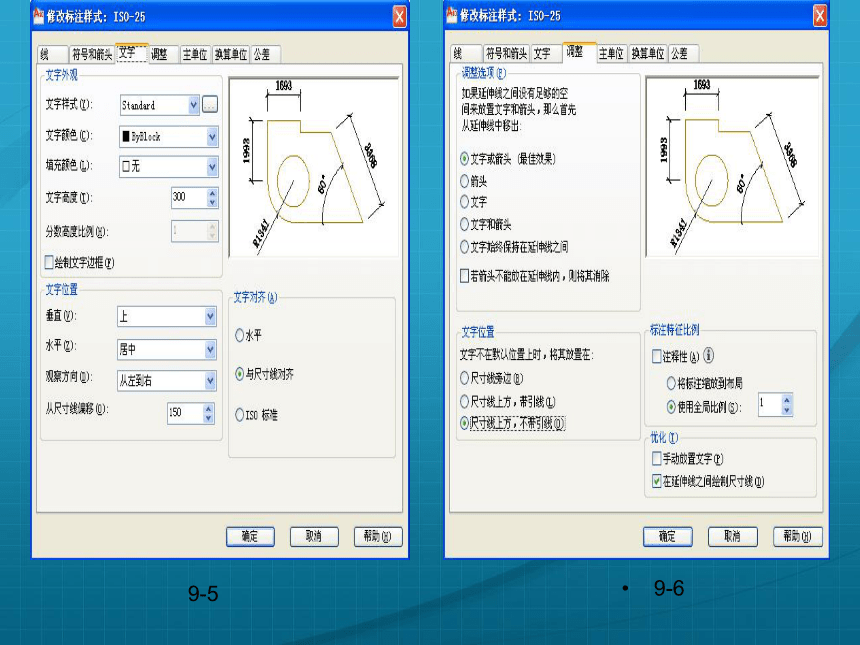

4）选择“文字”选项卡，将“文字外观”列表框中的“文字高度”设定为300，在“文字位置”列表框中的“从尺寸线偏移”输入150，修改结果如图9-5。
5）选择“调整”选项卡，在“文字位置”列表框中选择“尺寸线上方，不加引线”， 修改结果如图9-6所示。
完成标注样式的设置。
9-2
9-3
9-4
9-5
9-6
9-7
9.2.2 绘制底层剖面图
1．绘制底层轴线网
1）将“辅助线”图层设置为当前层。

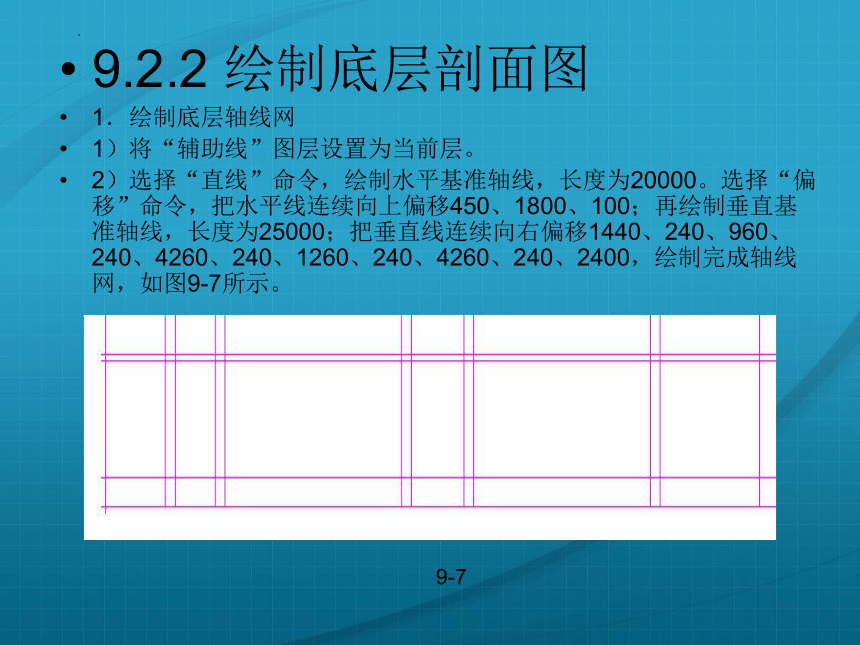

2）选择“直线”命令，绘制水平基准轴线，长度为20000。选择“偏移”命令，把水平线连续向上偏移450、1800、100；再绘制垂直基准轴线，长度为25000；把垂直线连续向右偏移1440、240、960、240、4260、240、1260、240、4260、240、2400，绘制完成轴线网，如图9-7所示。
9-8【上图】 9-9【下图】

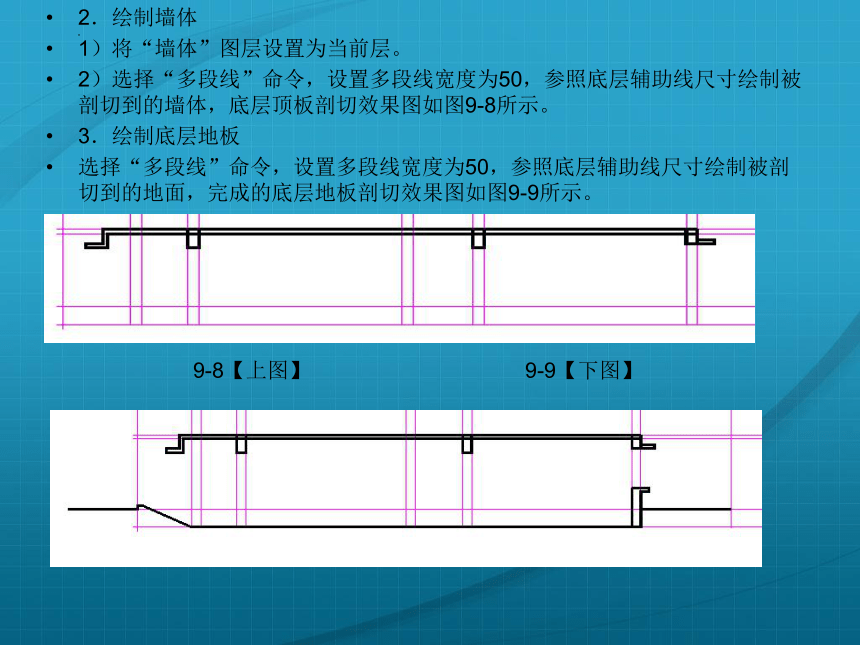

2．绘制墙体
1）将“墙体”图层设置为当前层。
2）选择“多段线”命令，设置多段线宽度为50，参照底层辅助线尺寸绘制被剖切到的墙体，底层顶板剖切效果图如图9-8所示。
3．绘制底层地板
选择“多段线”命令，设置多段线宽度为50，参照底层辅助线尺寸绘制被剖切到的地面，完成的底层地板剖切效果图如图9-9所示。
上图【9-10】 下图【9-11】

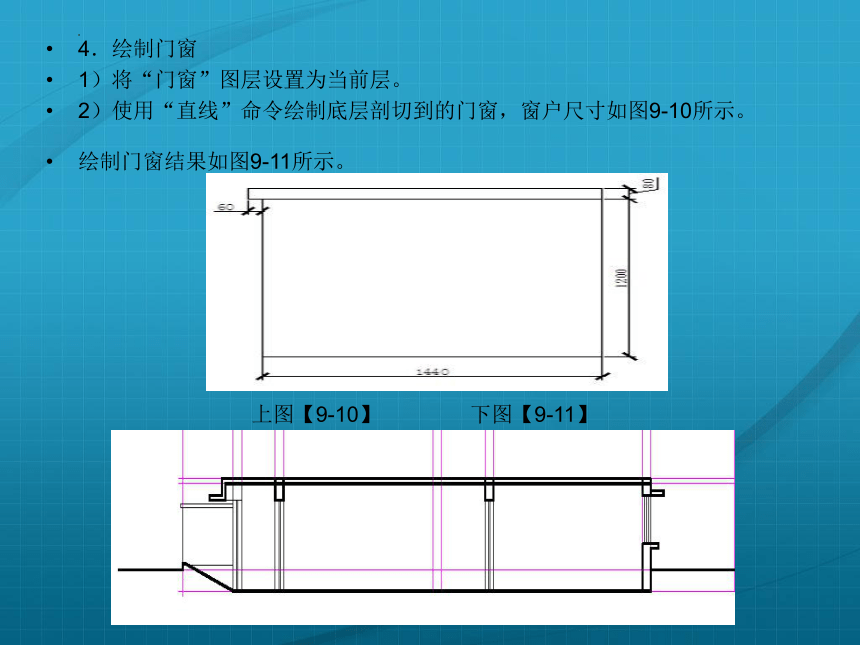

4．绘制门窗
1）将“门窗”图层设置为当前层。
2）使用“直线”命令绘制底层剖切到的门窗，窗户尺寸如图9-10所示。
绘制门窗结果如图9-11所示。

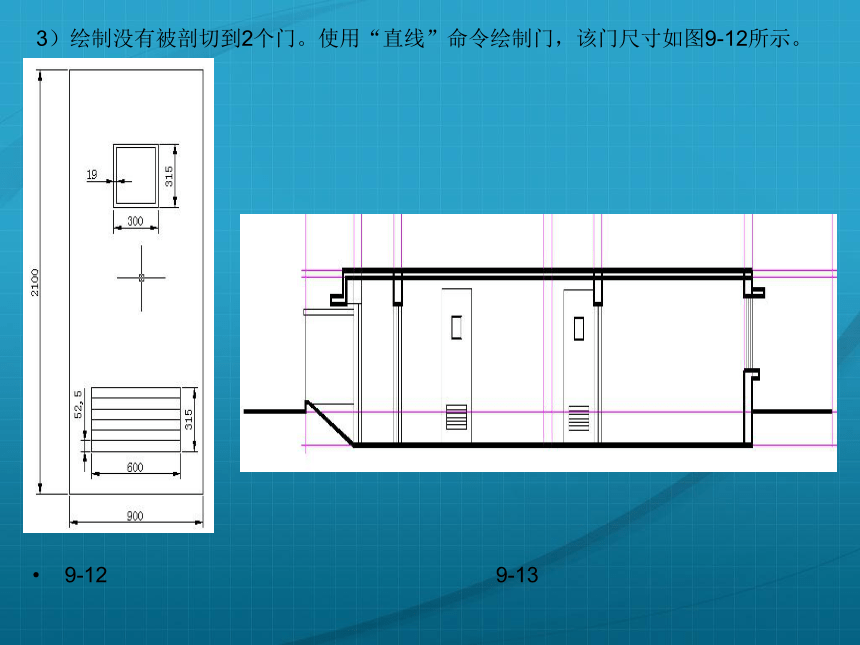

3）绘制没有被剖切到2个门。使用“直线”命令绘制门，该门尺寸如图9-12所示。
9-12 9-13
9-14

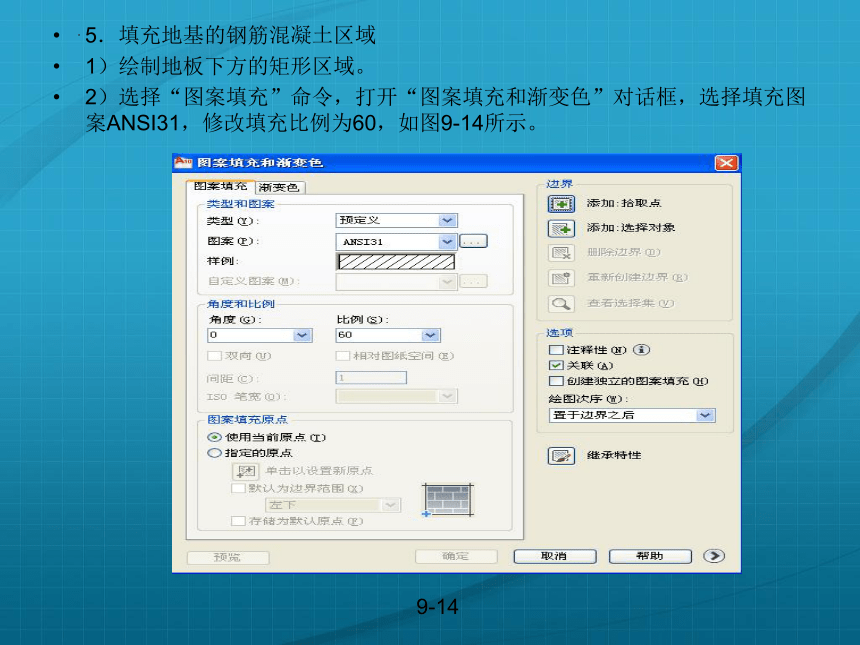

5．填充地基的钢筋混凝土区域
1）绘制地板下方的矩形区域。
2）选择“图案填充”命令，打开“图案填充和渐变色”对话框，选择填充图案ANSI31，修改填充比例为60，如图9-14所示。
9-15
3）选取“拾取点”按钮返回绘图区，选择填充区域：地板下方的矩形区域和右边墙体，单击“确定”完成填充操作。
4）重复填充。选择“图案填充”命令，打开“图案填充和渐变色”对话框，选择填充图案AR-CONC，修改填充比例为5, 再次选择填充区域：地板下方的矩形区域，单击“确定”完成填充操作。效果如图9-15所示。
9-16 9-17
9.2.3 绘制标准层剖面图
1．绘制标准层轴线
打开图9-7，将最上边的水平基准线连续向上偏移2800、100，得到标准层的轴线网如图9-16所示。
2．绘制墙体
1）将“墙体”图层设置为当前层。
2）选择“多段线”命令，分别绘制左端和右端被剖切到的墙体，完成标准层剖切效果如图9-17所示。
9-18
3．绘制标准层顶板
选择“多段线”命令，绘制标准层顶板，再绘制标准层顶板中间的梁。
标准层剖切效果图如图9-18所示。
4．绘制门窗
1）将“门窗”图层设置为当前层。
2）绘制剖切门。顶板中间的梁下的2个门，尺寸参照底层绘制。
3）绘制左端的小窗，尺寸如图9-19所示。使用“写块”命令，定义为“小窗”。
4）绘制左端的大窗，尺寸如图9-20所示。使用“写块”命令，定义为“大窗”。
5）插入2个窗户，“小窗”和“大窗”，绘制效果如图9-21所示。
9-19 9-20
9-21
9-22 9-23
6）绘制右端的小窗
窗户尺寸如图9-22所示。
7）修剪多余线条，标准层门窗绘制效果如图9-23所示。
9-24
5．绘制标准层左端和右端墙体
1）将“墙体”设为当前层。
2）绘制标准层左端的一段墙体。
3）绘制标准层右端突出的墙体。
完成效果图如图9-24所示。
9-25
9.2.4 绘制错层剖面图
在底层的基础上组合标准层。由于该楼在设计上有错层，所以在组合标准层时必须进行调整。
1）复制标准层。在标准层之上再复制一个标准层，如图9-25所示。
9-26 9-27 9-28
2）选择“多段线”命令，绘制左侧屋檐板边线，如图9-26所示。
3）选择“直线”命令，绘制左侧屋檐板内水平线，完成错层的屋檐板如图9-27所示。
4）选择“多段线”命令，使用同样方法绘制错层右端的屋檐板，完成效果如图9-28所示。
5）组合标准层。复制4个楼层，绘制完成的标准层和错层结果如图9-29所示。
9.2.5 绘制顶层剖面图
居民楼的顶层，也就是第七层，是一个标准层，在这个标准层的基础上进行修改既可以得到顶层的剖面图。
修改顶层左端部屋板。删除窗户阳台，选择“复制”命令，复制下边错层左端的屋檐板到窗户的位置，然后选择“延伸”命令进行修改，结果如图9-30所示。
修改顶右端部屋板。选择“复制”命令，复制下边错层右端的屋檐板到顶层右端的位置，然后选择“延伸”命令进行修改，结果如图9-31所示。
修改顶部屋板。选择“复制”命令，复制对应的一段立墙到顶部的屋板上，得到女儿墙。
复制一个檐口图案到女儿墙的顶部。
选择“镜像”命令，对女儿墙进行进行镜像操作，得到另一端的女儿墙。
使用直线将女儿墙顶部连接起来，对屋板斜坡内部进行填充。选择“图案填充”命令，打开“图案填充和渐变色”对话框，选择填充图案NET，修改填充比例为60。
顶层女儿墙绘制效果图如图9-32所示。
9-29
9-32
9-30 9-31
9.2.6 尺寸标注和写轴线编号
1．将“标注”图层设置为当前层。
2．使用“对齐标注”命令，对居民楼各个部位的尺寸进行标注，标注结果如图9-33所示。
3．绘制标高参照线。综合应用直线命令、修剪命令和偏移命令，绘制出表示标高符号。
4．创建带属性的标高块，参见第八章的实例。
5．插入标高块，每次插入时输入标高数值，逐一完成标高标注，结果如图9-34所示6．写轴线编号。绘制轴线编号
1）将“0”图层设置为当前层。
2）绘制半径为350的圆。
3）写文字，将文字“A”写到圆心点，设置文字高度为300，完成轴线编号。
4）复制轴线编号到各个轴线的端点。
5）双击轴线编号内的文字来逐一修改轴线编号的内容，竖向使用A、B、C、D、……来编号。
7．写文字。
绘制两条不同宽度直线，在直线上方写文字“1-1剖面图1:100”。
至此居民楼建筑剖面图最终效果如图9-35所示。 。
9-33
9-34
9-35
9.3 思考与练习
1．思考题
1）绘制一张完整的建筑剖面图有哪几个步骤？
2）剖面图中的剖切面为什么使用一个或至多个垂直于外墙轴线的铅垂剖切面？
3）剖面图与平面图和立面图之间有何关系？
4）建筑剖面图标高标注一般应标注到哪些设置？
5）建筑剖面图对于轴线编号有什么要求？
2.选择题
1）属性定义中的插入点和块的插入点的概念为？（ ）
A．一般为同一点
B．属性定义的插入点为属性文本的插入点
C．块的插入点为属性值的起点
D．块的插入点一定为线段的端点
2) 关于块编辑器，以下说法不正确的是：( )
A．可以将参数和动作从块编辑器拖到任何工具选项板
B．可以指定块编辑器绘图区域的背景颜色
C．块编辑器提供了专门的编辑选项板，通过它们可以快速访问块编写工具
D．在块编辑器中选定了对象后，“特性”选项板中显示的坐标值将反映块定义空间
3) 关于属性的定义要求（ ）
A. 块必须定义属性
B. 一个块只能定义一个属性
C. 多个块可以共用一个属性
D．一个块中可以定义多个属性
4）下面有关字体样式中【字体】选项区域的设置，正确的是（ ）
A. 在【使用大字体】复选框没有选择时，左边的【字体名】下拉列表框中包含了windows系统中所有的字体文件和AutoCAD中的*.shx字体文件
B.【高度】文本框中可以设置标注文字的高度，缺省值为0
C. 选择了【使用大字体】复选框，可以选择Big font字体文件，【字体样式】下拉列表变为【大字体】下拉列表被激活
D．以上都对
5）在系统中，颜色的默认设置是（ ）
A.白色
B.黑色
C.随层（bylayer）
D.随块（byblock）
3.绘图题
1）绘制剖面图，如题图9-1所示。
2）绘制剖面图，如题图9-2所示。
题图9-1
题图9-2
